Методика поверки «ГСОЕИ. Микроманометры с приемником статического и динамического давления КПДМ-1» (МП 231-0080-2021)

Методика поверки

Тип документа

ГСОЕИ. Микроманометры с приемником статического и динамического давления КПДМ-1

Наименование

МП 231-0080-2021

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

АСОВАНО

фадьного директора УОвниим

Ж&йнделеева»

А.Н. Пронин

варя 2021 г.

Государственная система обеспечения единства измерений

Микроманометры с приемником статического и динамического давления КПДМ-1

МЕТОДИКА ПОВЕРКИ

МП 231-0080-2021

Руководитель НПО государственных эталонов в области измерений давления

Р.А. Тетерук

Инженер 1 категории НИО государственных эталонов в области измерений давления

_____А.А. Пименова

г. Санкт-Петербург 2021 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на микроманометры с приемником статического и динамического давления КПДМ-1 (далее по тексту - КПДМ-1) и устанавливает методы и средства первичной и периодической поверок.

  • 1.2 Методикой поверки (далее по тексту - МП) предусмотрена возможность проведения поверки отдельных измерительных каналов, с обязательным указанием об объеме проведенной поверки в установленном порядке.

  • 1.3  Методика поверки должна обеспечивать прослеживаемость КПДМ-1 к Государственному первичному специальному эталону единицы давления для разности давлений (ГЭТ 95-2020), Государственному первичному специальному эталону единицы скорости воздушного потока (ГЭТ 150-2012) и Государственному первичному единицы температуры в диапазоне от 0 до 3200 °C (ГЭТ 34-2020).

  • 1.4 Методы, обеспечивающие реализацию методики поверки:

  • - при проверке измерений разности давлений - непосредственное сличение;

  • - при проверке измерений скорости водного потока - прямые измерения;

  • - при проверке измерений температуры - прямые измерения.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.1.

Таблица 2.1

Наименование операций

Номер п/п МП

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

7

да

да

Подготовка к поверке и опробование средства измерений

8

да

да

Проверка программного обеспечения

9

да

да

Проверка диапазона и определение погрешности измерений разности давлений

10.1

да

да

Проверка диапазона и определение погрешности измерений скорости воздушного потока

10.2

да

да

Проверка диапазона и определение погрешности измерений температуры*

10.3

да

да

Оформление результатов поверки

11

да

да

* Операция проводится при наличии в комплекте первичного преобразователя термоэлектрического

2.2 Поверка прекращается при получении отрицательного результата по р. 7, 8 или 9

настоящей МП.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

3.1 При проведении операций поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C относительная влажность воздуха, %, не более атмосферное давление, кПа

от +15 до +25

80

от 84 до 106,7

в процессе испытаний температура окружающего воздуха не должна изменяться более 1 °C в час;

вибрация, тряска, удары, магнитные поля, кроме земного, влияющие на работу и метрологические характеристики приборов, должны отсутствовать.

  • 3.2 Перед проведением поверки КПДМ-1 следует выдержать при температуре

    окружающего воздуха в помещении для поверки

    4ч- при разнице температур воздуха в вносится поверяемое СИ, более 10 °C;

    1 ч - при разнице температур воздуха в вносится поверяемое СМ, от 1 до 10 °C;

    не менее: помещении

    помещении

    для поверки

    для поверки

    и местом, откуда

    и местом, откуда

При разнице указанных температур менее 1 °C выдержка не требуется.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 Поверка проводится квалифицированным персоналом лабораторий, аттестованных в установленном порядке.

  • 4.2 К поверке допускаются лица, аттестованные в качестве поверителей, прошедшие инструктаж по безопасности труда и ознакомленные с эксплуатационной документацией на эталонные и поверяемые средства измерений.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки рекомендуются к применению средства поверки (эталоны единиц величин, средства измерений, вспомогательные технические средства), указанные в таблице 5.1.

Таблица 5.1 - Перечень средств поверки рекомендуемых к применению при проведении поверки

Номер пункта МП

Наименование и тип средств поверки, метрологические и технические требования

3.1

Термогигрометр ИВА-6 (регистрационный номер 4643^

1-11).

10.1

Калибратор давления пневматический Метран-505 Воздух, модификация I (регистрационный номер в Федеральном информационном фонде 42701-09)

10.2

Рабочий эталон в соответствии с Приказом Госстандарта от 25.11.2019 № 2815 об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока - Аэродинамическая измерительная установка с диапазоном измерений от 0,4 до 70 м/с.

10.3

Рабочий эталон 3 разряда по ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры - Термометр сопротивления     эталонный     ЭТС-100М.     Диапазон     измерений

от минус 196 до плюс 419,527 °C (регистрационный номер в Федеральном информационном фонде 19916-10)

Термостат переливной прецизионный ТПП-1.0, диапазон от 35 до плюс 300 °C, нестабильность ±0,01 °C.

Термостат переливной прецизионный ТПП-1.0, диапазон от минус 40 до плюс 100 °C, нестабильность ±0,01 °C.

Примечание:

Средства измерений, применяемые при поверке, должны быть утвержденного типа.

Эталоны, применяемые при поверке, должны быть утверждены приказом Федерального агентства по техническому регулированию и метрологии.

Эталоны единиц величин и средства измерений, применяемые при поверке в качестве эталонов единиц величин, должны удовлетворять требованиям по точности государственных поверочных схем.

5.2 Допускается применение средств поверки, не приведенных в рекомендуемом перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемого средства измерений с требуемой точностью, передачу единицы величины средству измерений при его поверке и прослеживаемость эталонов и средств измерений, применяемых при поверке, к государственным первичным эталонам единиц величин.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1  При поверке должны быть соблюдены требования безопасности труда, производственной санитарии и охраны окружающей среды, изложенные в эксплуатационных документах средств поверки и поверяемого средства измерений.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При внешнем осмотре должно быть установлено соответствие КПДМ-1 следующим требованиям:

  • - маркировка, обозначения на органах управления должны соответствовать требованиям технической документации;

  • - механические повреждения, влияющие на правильность функционирования и метрологические характеристики должны отсутствовать;

  • - внешний вид должен соответствовать конструктивным требованиям, указанным в эксплуатационной документации;

  • - комплектность должна соответствовать комплектности, указанной в технической документации.

  • 7.2 КПДМ-1, не удовлетворяющий требованиям п. 7.1 настоящей методики, не подлежит дальнейшей поверке.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Подготовить к работе КПДМ-1 в соответствии с руководством по эксплуатации. Перед началом работы произведите пробное включение и убедитесь в том, что ресурс элемента питания не исчерпан (в левом нижнем углу дисплея не индицируется знак разряда элемента питания).

  • 8.2 При опробовании следует проверить работоспособность КПДМ-1.

    • 8.2.2 Работоспособность проверяют при подключении соответствующего первичного преобразователя (в соответствии с комплектом поставки) каналу измерений (разности давлений, скорости и температуры), правильность функционирования при нажатии кнопок «И» и «П».

8.2.5 КПДМ-1, не удовлетворяющий требованиям пп. 8.1 и 8.2 настоящей методики, не подлежит дальнейшей поверке.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
  • 9.1 Проверка состоит из определения номера версии (идентификационного номера) программного обеспечения (ПО) «kpdmlv5c» отображаемого на дисплее КПДМ-1.

  • 9.2 Определение номера версии (идентификационного номера) ПО проводят следующим образом.

  • 9.2.1 Для отображения информации о номере версии ПО необходимо при выключенном приборе нажать кнопку «П» и включить прибор. После включения кнопку можно отпустить. На дисплее в течение 3 секунд отображается номер версии ПО.

  • 9.3 Подтверждение можно считать успешным, если номер версии программного обеспечения совпадает (или является не ниже) версии «5.0.0». Если данное требование не выполняется, то КПДМ-1 не подлежит дальнейшей поверке.

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

10.1 Проверка диапазона и определение погрешности измерений разности давлений
  • 10.1.1 Проверку диапазона измерений разности давлений и определение абсолютной погрешности КПДМ-1 проводят следующим образом. Собирают схему, приведенную в приложении А. По эталонному СИ на входе первичного пневмометрического преобразователя (ППП) устанавливают давление (1±0,1) мм вод.ст. [(10±1) Па]. Для измерения заданного значения давления нажмите и отпустите кнопку «И» (клик) на КПДМ-1 и снимите показания давления с дисплея. Провести измерения дважды, при подаче избыточного давления в канал «+» и в канал «-».

Повторить операции при следующих значениях давления: (10±1), (30±2), (50±5), (100±10), (200±10), (300±10), (390±10) мм вод.ст. [(98±10), (294±20), (490±49), (981±98), (1961 ±98), (2942±98), (3825±98) Па]. Значение абсолютной погрешности определяют, как разность между измеренными значениями разности давлений и эталонного СИ в каждом заданном значении давления.

Примечание: при расчетах применять соотношение 1 мм вод.ст = 9,80665 Па (Постановление Правительства Российской Федерации от 31 октября 2009 г. № 879).

Примечание:

Процедуру поверки проводят для указанных в заявлении ППП.

  • 10.1.2 Результат проверки считаются положительными, если значения основной абсолютной погрешности в диапазоне измерений разности давлений от минус 400 до 400 мм вод.ст. [от минус 3923 до 3923 Па] находятся в пределах ±(0,1+0,05 |Р|) (где Р -значение измеряемого давления, мм вод.ст.).

10.2 Проверка диапазона измерений и определение основной абсолютной погрешности при измерении скорости воздушного потока
  • 10.2.1 Проверку диапазона измерений скорости воздушного потока и определение абсолютной погрешности КПДМ-1 проводят следующим образом. Устанавливают ППП в рабочем участке аэродинамической измерительной установки (далее - АИУ). Задают при помощи АИУ значение скорости воздушного потока Уэт (0,5±0,1) м/с. Для измерения значения воздушного потока УИЗм нажмите и отпустите кнопку «И» (клик) на КПДМ-1, после чего нажмите и удерживайте кнопку «П» на КПДМ-1. Зафиксируйте показания воздушного потока с дисплея. Повторить измерения в данной точке не менее трех раз и рассчитать среднее арифметическое значение.

Повторить операции при следующих значениях скорости воздушного потока: (2,0±0,2); (3,7±0,3); (10±2); (25±2); (35±3); (5О±3); (67±3) м/с. Значение абсолютной погрешности определяют, как разность между средними измеренными значениями скорости воздушного потока и эталонного СИ в каждом заданном значении скорости воздушного потока.

Примечание:

Процедуру поверки проводят для указанных в заявлении ППП.

  • 10.2.2 Результат проверки считают положительным, если значения основной абсолютной погрешности в диапазоне измерений скорости воздушного потока от 0,4 до 70,0 м/с находятся в пределах ±(0,1+0,05 Уэт).

10.3 Проверка диапазона и определение погрешности измерений температуры
  • 10.3.1 Проверку диапазона и определение основной абсолютной погрешности измерений температуры проводят следующим образом. Подготавливают КПДМ-1 к работе согласно раздела 3 руководства по эксплуатации. Эталонный и испытываемый первичный преобразователь термоэлектрический (ППТ) помещают в термостат, фиксируют значения

7 после установки показаний. Измерения проводят в трех контрольных точках, в начале, в середине и конце диапазона измерений, рекомендуемые значения: (2±2) °C, (100±2) °C, (298±2) °C.

Считывают показания эталонного СИ и ППТ с дисплея блока управления и индикации КПДМ-1 последовательно, после установки показаний во всех контрольных точках температуры, переключением термостата в соответствующий режим. Проводят не менее трех измерений. Значение абсолютной погрешности определяют, как разность между средними измеренными значениями температуры ППТ и эталонного СИ в каждой контрольной точке температуры.

Примечание:

Процедуру поверки проводят для указанных в заявлении ППТ.

  • 10.3.2 Результат проверки считают положительным, если значения основной абсолютной погрешности в диапазоне измерений температуры от 0 до плюс 300 °C находятся в пределах ±( 1 +0,02 t) (где t - значение измеряемой температуры, °C).

  • 10.4 Результаты определения метрологических характеристик средства измерений признаются положительными при положительных результатах проверок по пп. 10.1 -10.3.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Результаты поверки подтверждаются сведениями о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений.

  • 11.2 При положительных результатах поверки, в соответствии с заявлением владельца средства измерений или лица, представившего средство измерений, оформляется свидетельство о поверке, с указанием состава средства измерений, и (или) на средство измерений наносится знак поверки, и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя с расшифровкой подписи (фамилия, инициалы), наносится знак поверки и указывается дата поверки.

  • 11.3 При отрицательных результатах поверки, выдают извещение о непригодности к применению средства измерений.

  • 11.4 Результаты измерений заносят в протокол произвольной формы.

Приложение А (рекомендуемое)

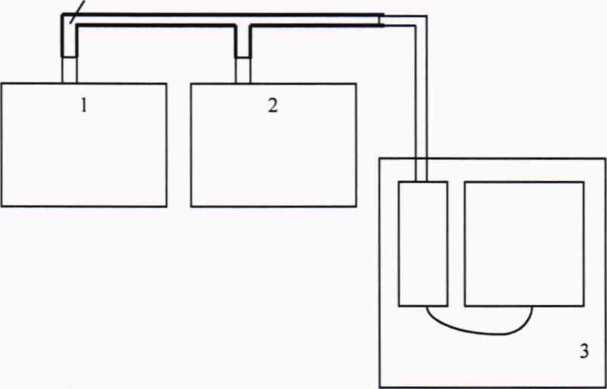

Схема подключения канала «+»

Элементы на схеме:

  • 1   Устройство для создания перепада давлений;

  • 2  Микроманометр;

  • 3  КПДМ-1;

  • 4  Трубка.

Примечание: 1 и 2 могут быть объединены в случае применения калибратора давления пневматического Метран-505 Воздух или других аналогичных СИ.

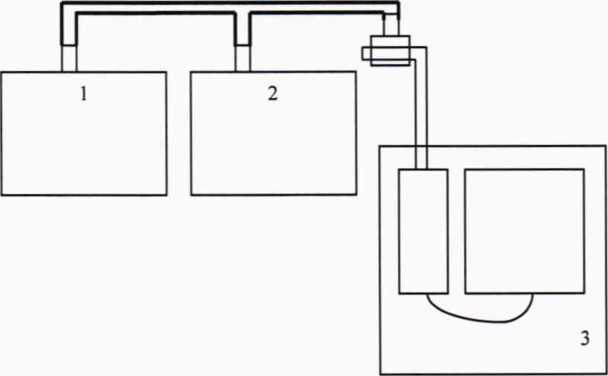

Схема подключения канала «-»

4                                 5

Элементы на схеме:

  • 1   Устройство для создания перепада давлений;

  • 2  Микроманометр;

  • 3  КПДМ-1;

  • 4  Трубка;

  • 5   Насадка для подачи давления в канал «+».

Примечание: 1 и 2 могут быть объединены в случае применения калибратора давления пневматического Метран-505 Воздух или других аналогичных СИ.
