ИНСТРУКЦИЯ

Измерители параметров электромагнитного поля селективные SRM-3006

МЕТОДИКА ПОВЕРКИ 3001/98.21.2015 МП

4 *.65013-15

р.п. Менделеево 2015 г.

Содержание

с антенной трехкоординатной электрической 3501/03

  • 8.4   Определение относительной погрешности измерений

с антенной однокоординатной электрической 3531/04

  • 8.5    Определение относительной погрешности измерений

с антенной трехкоординатной электрической 3502/01

  • 8.6   Определение относительной погрешности измерений

с антенной трехкоординатной магнитной 3581/02

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной и периодической поверок измерителей параметров электромагнитного поля селективных SRM-3006 (далее - измерители SRM-3006).

  • 1.2 Первичной поверке подлежат измерители SRM-3006, ввозимые по импорту и выходящие из ремонта.

Периодической поверке подлежат измерители SRM-3006, находящиеся в эксплуатации и на хранении.

1.4 Интервал между поверками 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки измерителей SRM-3006 должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение относительной погрешности измерений напряженности электрического поля (далее - НЭП) с антенной трехкоординатной электрической 3501/03

8.3

+

+

Определение относительной погрешности измерений НЭП с антенной однокоординатной электрической 3531/04

8.4

+

+

Определение относительной погрешности измерений НЭП с антенной трехкоординатной электрической 3502/01

8.5

+

+

Определение относительной погрешности измерений напряженности магнитного поля (далее - НМП) с антенной трехкоординатной магнитной 3581/02

8.6

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки измерителей SRM-3006 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

  • 8.3,

  • 8.4,

8.6

Государственный рабочий эталон единицы напряженности электрического и магнитного полей 2 разряда в диапазоне частот от 10 Гц до 300 МГц, диапазон частот воспроизведения НЭП от 10 Гц до 300 МГц, НМП от 10 Гц до 30 МГц, диапазон воспроизведения НЭП от 0,25 до 2,50 В-м"1, диапазон воспроизведения НМП от 0,8 до 8 мА-мн, пределы допускаемой относительной погрешности воспроизведения НЭП в диапазоне частот от 10 Гц до 30 МГц ± 4,5 %, в диапазоне частот от 30 до 300 МГц ± 12 %, пределы допускаемой относительной погрешности воспроизведения НМП ± 6 %

Пункт

МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3,

8.5

Государственный рабочий эталон единицы плотности потока электромагнитной энергии. Установка для поверки измерителей плотности потока энергии П1-9, диапазон рабочих частот от 0,3 до 39,65 ГГц, диапазон воспроизводимых значений плотности потока энергии в режиме непрерывной генерации от 1-Ю'2 до 2-103 Вт/м2, пределы допускаемой относительной погрешности воспроизведения плотности потока энергии ± 0,5 дБ

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке в соответствии с ПР 50.2.006-94.

  • 3.4 При поверке использовать персональный компьютер IBM PC с установленным с компакт-диска, входящего в комплект поставки, программным обеспечением «Narda SRM-3006 Tools» (далее - ПО SRM-3006),

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Измерители параметров электромагнитного поля селективные SRM-3006. Руководство по эксплуатации. 3001/98.21 РЭ» (далее - РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на измерители SRM-3006 и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

-температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 795 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РЭ на измерители SRM-3006 и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр измерителей SRM-3006 проводить визуально без вскрытия. При этом необходимо проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

  • -  отсутствие видимых механических повреждений всех антенн и устройства измерительного (далее - УИ-3006), входящих в комплект поставки измерителя SRM-3006.

  • - чистоту и исправность цангового разъема на всех антеннах и УИ-3006;

  • - состояние соединительных кабелей, входящих в комплект поставки;

  • - исправность органов управления УИ-3006;

  • - прочность крепления элементов конструкции всех антенн.

  • 2.2.2 Результат внешнего осмотра считать положительным, если:

  • - комплектность маркировка и пломбировка соответствуют РЭ;

  • - разъемы всех антенн, УИ-3006 целы и чисты;

  • - соединительные кабели, входящих в комплект поставки, не имеют механических повреждений;

  • - отсутствуют видимые механические повреждения на всех антеннах и УИ-3006;

  • - органы управления УИ-3006 исправны;

  • - крепления элементов конструкции всех антенн прочны.

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование

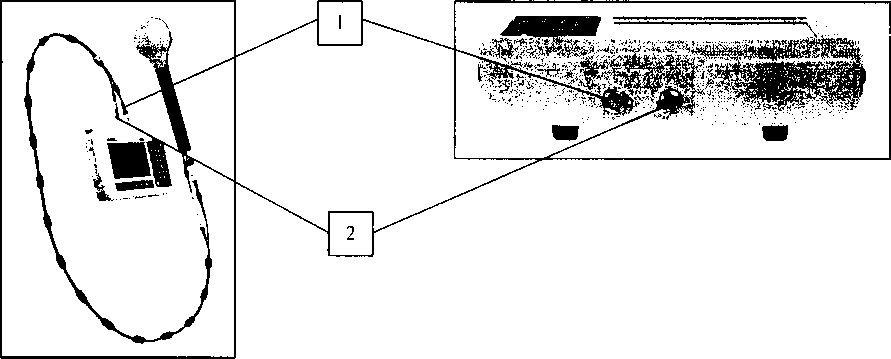

  • 8.2.1 Подключить антенну, входящую в комплект поставки, к УИ-3006 для чего последовательно выполнить следующие операции (рисунок 1):

  • 1 - многоконтактный разъем для подключения кабеля управления антенны;

  • 2 - разъем типа N для подключения антенны

Рисунок I

  • - измеритель SRM-3006 выключен;

-установить УИ-3006 в вертикальное положение;

  • - установить разъем N кабеля над разъемом N УИ-3006;

  • - медленно прикрутить стяжную гайку разъема N кабеля к разъему N УИ-3006, стараясь при этом не допустить ее перекоса;

Примечание - Если стяжная гайка поворачивается с трудом, смените ее положение и начните снова. Для полной затяжки соединения требуется примерно 4 полных оборота.

  • - установить разъем кабеля управления над много контактным разъемом на УИ-3006 таким образом, чтобы красная точка на разъеме кабеля управления находилась на одной линии с красной точкой на многоконтактном разъеме;

  • - вдавить разъем кабеля управления в многоконтактный разъем УИ-3006, держась за запорную втулку, до срабатывания защелки разъема;

  • - установить разъем N кабеля над разъемом N антенны;

  • - медленно прикрутить стяжную гайку разъема N кабеля к разъему N антенны, стараясь при этом не допустить ее перекоса;

Примечание - Если стяжная гайка поворачивается с трудом, смените ее положение и начните снова. Для полной затяжки соединения требуется примерно 4 полных оборота.

  • - установить разъем кабеля управления над многоконтактным разъемом на антенне таким образом, чтобы красная точка на разъеме кабеля управления находилась на одной линии с красной точкой на многоконтактном разъеме антенны.

  • - вдавить разъем кабеля управления на антенне в разъем, держась за запорную втулку, до срабатывания защелки разъема.

  • 8.2.2 Включить измеритель SRM-3006, для чего нажать и удерживать кнопку ON/OFF (О) на УИ-3006 около 1 секунды.

Контролировать включение измерителя SRM-3006 - рядом с меткой состояния (Status) загорится зеленый индикатор. После чего наблюдать окно самопроверки, в котором отобразится наименование СИ, его серийный номер и перечень проверяемых систем (рисунок 2).

A narda

Safety Там Sotutl&na

ЮяЛ*'           ОК

>9             ОК

f .V- I'JWC. .ъ *         <ж

. .        ОК

Рисунок 2

  • 8.2.3 После успешного завершения самопроверки (около 5 секунд) контролировать на дисплее УИ-3006 вывод «окна измерений» (рисунок 3), в котором проконтролировать тип подключенных антенны и кабеля. Результат контроля зафиксировать в рабочем журнале.

Рисунок 3

  • 8.2.4 Проконтролировать состояние заряда аккумуляторов. При необходимости провести их зарядку в соответствии с РЭ.

  • 8.2.5 Нажатием на передней панели УИ-3006 кнопок (рисунок 4) убедиться в том, что они функционируют.

Рисунок 4

8.2.6 Выбрать Меню конфигурации нажатием кнопки «CONF». Наблюдать меню CONFIGURATION (рисунок 5).

CONFIGURATION MENU

Antenna/Sensor Cable

Standard Service Table

Cell Name Table Device Information Clock

Configure Safety Evaluation Mode

Configure Spectrum Analysis Mode

Configure UMTS P-CPICH Demodulation Mode Configure Time Analysis Mode

Рисунок 5

Кремальерой выделить позицию “Device Information” (информация о приборе), нажать ENT. Наблюдать на дисплее окно с информацией об испытуемом измерителе SRM-3006: серийный и идентификационный номера, версия ПО, дата последней калибровки (рисунок 6). Результаты наблюдения зафиксировать в рабочем журнале. Нажать кнопку ESC.

DEVICE INFORMATION

Device Diag

Device Typ.

SRM-3000

Serial Number

0-0067

ID Number:

E65D1CBA460989FA

Firmware Version:

Vl.5 2Beia8

Firmware Date:

07.09.06

Calibration Date:

07.09.06

Рисунок 6

  • 8.2.7 Выключить измеритель SRM-3006 нажатием 1 с) на передней панели УИ-3006 кнопки «©». Контролировать исчезновение информации на дисплее УИ-3006.

  • 8.2.8 Выполнить операции по п.п. 8.2.1 - 8.2.7 для всех антенн, входящих в комплект поставки измерителя SRM-3006.

  • 8.2.9 Установить на персональный компьютер типа PC (далее - ПК) программное обеспечение «Narda SRM-3006 Tools» (далее - ПО SRM-3006) с компакт-диска, входящего в комплект поставки, на экране монитора ПК контролировать появление ярлыка «ЬЁЙ».

Выполнить п. 8.2.2.

Подключить измеритель SRM-3006 к ПК с помощью кабеля интерфейса USB. Контролировать автоматическое обнаружение ПК измерителя SRM-3006 в качестве нового устройства.

Запустить ПО SRM-3006, после его загрузки на экране монитора ПК наблюдать открытие окна (рисунок 7).

Рисунок 7

  • 8.2.10 В верхнем левом углу окна наблюдать версию ПО SRM-3006. Результат наблюдения зафиксировать в рабочем журнале

  • 8.2.11 Проконтролировать возможность входа во все окна (режимы) ПО SRM-3006. Убедиться в том, что ПО SRM-3006 функционирует в каждом из выбранных режимов.

  • 8.2.11 Результаты опробования считать положительными, если:

- все результаты самопроверки «ОК» (при возникновении отказа в ходе самопроверки на дисплее появится соответствующее сообщение (“Error detected during initialization”), и процесс запуска будет автоматически остановлен, на дисплее также будет выведен код выявленного отказа), по ее завершению измеритель SRM-3006 переходит в режим измерений (рисунок 3);

  • - в режиме измерений на ЖК-дисплее УИ-3006 отображается текущее значение НЭП (НМП);

  • - серийный номер УИ-3006 (на тыльной стороне корпуса) совпадает со значением, зарегистрированном в рабочем журнале;

  • - типы всех подключенных антенн совпадают с типом на ЖК-дисплее УИ-3006, их серийные номера совпадают со значениями, зарегистрированными в рабочем журнале;

  • - все кнопки на передней панели УИ-3006 функционируют;

  • - ПО SRM-3006 установлено на ПК, его версия 1.3.3 или выше и оно функционирует во всех режимах.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение относительной погрешности измерений НЭП с антенной трехкоординатной электрической 3501/03
  • 8.3.1 Определение относительной погрешности измерений НЭП с антенной 3501/03 Знэп°3 проводить:

- с использованием Государственного рабочего эталона единицы напряженности электрического и магнитных полей 2 разряда в диапазоне от 10 Гц до 300 МГц (далее - РЭНЭМП-10Г/300М) на частотах fr. 27, 45, 75, 100, 200, 300 МГц при значении НЭП в месте расположения антенны 3501/03 Е{эт = 2 Вм"1;

- с использованием Государственного рабочего эталона единицы плотности потока электромагнитной энергии - установки для поверки измерителей плотности потока энергии П1-9 (далее-П1-9) на частотах/2: 0,300; 0,433; 0,600; 0,750; 0,900; 1,00; 1,20; 1,40; 1,60; 1,80; 2,00; 2,20; 2,45; 2,70; 3,00 ГГц при значении плотности потока электромагнитной энергии (далее - ППЭ) в месте расположения антенны 3501/03 П2ЭТ от 5 до 30 мкВт-см 2.

  • 8.3.2 Подключить антенну 3501/03 к УИ-3006 в соответствии с п. 8.2.1. Установить антенну 3501/03 в рабочую зону РЭНЭМП-ЮГ/ЗООМ так, чтобы ручка антенны 3501/03 в линейно поляризованном поле находилась параллельно вектору НМП.

Включить измеритель SRM-3006 нажатием на передней панели ИУ-3006 кнопки «(§)».

На ИУ-3006 выбрать режим измерений НЭП в [В-м ’] и установить:

Fmin-26Mru, Fmax-300 МГц, RBW-2 МГц, Meas.Range - 10 V/m.

  • 8.3.3. Установить в рабочей зоне РЭНЭМП-10Г/300М значение НЭП Е1ЭГ = 2 В-м-1 на частоте fi = 27 МГц.

Выбрать на ИУ-3006 частоту измерений 27 МГц. Произвести отсчет измеренного измерителем SRM-3006 значения НЭП Е'изм. Результат измерений зафиксировать в рабочем журнале.

  • 8.3.4 Выполнить п. 8.3.3 для остальных частот ft, указанных в п. 8.3.1.

  • 8.3.5 Выключить измеритель SRM-3006.

  • 8.3.6 Подключить измеритель SRM-3006 к ПК. Запустить на ПК ПО SRM-3006. На ИУ-3006 выбрать режим измерений ППЭ в [мкВт-см-2] и установить:

Fmin - 26МГц, Fmax - 300 МГц, RBW - 2 МГц, Meas.Range - 10 V/m.

  • 8.3.7 Установить измеритель SRM-3006 в рабочую зону П1-9 так, чтобы ручка антенны 3501/03 в линейно поляризованном поле находилась параллельно вектору НМП. Включить измеритель SRM-3006 нажатием на передней панели УИ-550 кнопки «©». Установить в рабочей зоне П1-9 значение ППЭ П2ЭГ от 5 до 30 мкВт-см”2 на частоте/2 = 0,3 ГГц.

Произвести отсчет на экране монитора ПК величины ППЭ, измеренной измерителем SRM-3006

• Результаты измерений зафиксировать в рабочем журнале.

  • 8.3.8 Выполнить п. 8.3.7 для остальных частот/2, указанных в п. 8.3.1.

  • 8.3.9  Для всех установленных и полученных значений П2ЭГ, П2ИЗМ вычислить соответствующие им значения НЭП - £27, Е2ИЗМ, в [В• м"1 ], по формулам:

Еэт =7377Пэт ;                             (!)

2 ИЗМ

= 73,77-Пгизм.

(2)

Результат вычислений зафиксировать в рабочем журнале.

  • 8.3.10 Для всех полученных значений Е'изч, Е213м вычислить значения относительной погрешности измерений НЭП б^703, [в дБ], по формуле

8™п ” = 20 • lg(1 + (Е^ - Е^т )/Е!jT),            (3)

где i = 1,2.

Результаты вычислений зафиксировать в рабочем журнале.

о о 1 1 г»                                                                                                  $*3501/03

  • 8.3.11 Результаты поверки считать положительными, если значения онэп :

  • - в диапазоне частот от 27 до 85 МГц находятся в пределах от минус 4,7 до 3,2 дБ;

  • - в диапазоне частот от 85 до 900 МГц находятся в пределах от минус 3,6 до 2,5 дБ;

  • - в диапазоне частот от 900 до 1400 МГц находятся в пределах от минус 3,4 до 2,5 дБ;

  • - в диапазоне частот от 1400 до 1600 МГц находятся в пределах от минус 3,8 до 2,6 дБ;

  • - в диапазоне частот от 1600 до 1800 МГц находятся в пределах от минус 3,0 до 2,2 дБ;

  • - в диапазоне частот от 1800 до 2200 МГц находятся в пределах от минус 3,3 до 2,4 дБ;

  • - в диапазоне частот от 2200 до 2700 МГц находятся в пределах от минус 3,8 до 2,7 дБ;

  • - в диапазоне частот от 2700до 3000 МГц находятся в пределах от минус 5,3 до 3,3 дБ. В противном случае результаты поверки считать отрицательными.

8.4  Определение относительной погрешности измерений НЭП с антенной однокоординатной электрической 3531/04
  • 8.4.1 Определение относительной погрешности измерений НЭП - б^704 с антенной 3531/04 проводить с использованием РЭНЭМГ1-10Г/300М при значении НЭП в месте расположения антенны 3531/04 Еэт = 2 В-м_| на частотах/ 9, 20, 50, 100, 300, 500 кГц; 1, 2, 5, 10, 50, 100, 150, 200, 300,0 МГц.

  • 8.4.2 Подключить антенну 3531/04 к УИ-3006 в соответствии с п. 8.2.1. Установить измеритель SRM-3006 в рабочую зону РЭНЭМП-10Г/300М так, чтобы ручка антенны 3531/04 в линейно поляризованном поле находилась параллельно вектору НМП.

Включить измеритель SRM-3006 нажатием на передней панели УИ-3006 кнопки «^W».

На ИУ-3006 выбрать режим измерений НЭП в [В м_|] и установить: Fmin-0,01 МГц, Fmax- 10 МГц, RBW-0,1 МГц, Meas.Range - 10 V/m.

  • 8.4.3. Установить в рабочей зоне РЭНЭМП-10Г/300М значение НЭП Еэт = 2 Вм-1 на частоте f = 9 кГц.

Выбрать на УИ-3006 частоту измерений 9 кГц. Произвести отсчет измеренного измерителем SRM-3006 значения НЭП Еизм . Результаты измерений зафиксировать в рабочем журнале.

  • 8.4.4 Выполнить п. 8.4.3 для остальных частот/, указанных в п. 8.4.1. Значения Fmin, Fmax и RBW изменять в соответствии с выбранной частотой измерений.

  • 8.4.5 Для всех полученных значений Еизм вычислить значения относительной погрешности

измерений НЭП б^704,      по формуле

8=”™ =20-Ig(l + (ЕИЗМэт)/Еэт).           (4)

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.4.6 Результаты поверки считать положительными, если значения 5нэп°4

  • - в диапазоне частот от 0,009 до 20,0 МГц находятся в пределах ± 2,7 дБ;

  • - в диапазоне частот от 20 до 300 МГц находятся в пределах ± 2,6 дБ.

В противном случае результаты поверки считать отрицательными.

8.5 Определение относительной погрешности измерений НЭП с антенной трехкоординатной электрической 3502/01
  • 8.5.1 Определение относительной погрешности измерений НЭП - б^701 с антенной 3502/01 проводить с использованием П1-9 на частотах/: 0,42; 0,60; 0,75; 0,90; 1,00; 1,20; 1,40; 1,60; 1,80; 2,00; 2,20; 2,45; 2,70; 3,00; 3,50; 4,00; 4,50; 5,00; 5,50; 5,80; 6,00 ГГц при значении ППЭ в месте расположения антенны 3502/01 Пэт от 5 до 30 мкВт-см-2.

  • 8.5.2 Подключить антенну 3502/01 к УИ-3006 в соответствии с п. 8.2.1.

  • 8.5.3 Подключить измеритель SRM-3006 к ПК. Запустить на ПК ПО SRM-3006.

  • 8.5.4 Установить измеритель SRM-3006 в рабочую зону П1-9 так, чтобы ручка антенной 3502/01 в линейно поляризованном поле находилась параллельно вектору НМП.

Включить измеритель NBM-550 нажатием на передней панели УИ-550 кнопки «^§^».

Выбрать режим измерений ППЭ в [мВт-см-2] и установить:

Fmin - 300 МГц, Fmax - 6000 МГц, RBW - 2 МГц, Meas.Range - значение устанавливать в зависимости от установленных значений Пэт.

Установить в рабочей зоне П1-9 значение ППЭ ПЭ1от 5 до 10 мкВт-см-2 на частоте/= 0,42 ГГц.

Произвести отсчет на экране монитора ПК величины ППЭ, измеренной измерителем SRM-3006, Пизм . Результат измерений зафиксировать в рабочем журнале.

  • 8.5.5 Выполнить п. 8.5.4 для остальных частотf указанных в п. 8.5.1.

  • 8.5.6 Для всех значений ППЭ Пэт, [в мкВт-см-2], вычислить соответствующие им значения НЭП Еэт, [в Вм-1], по формулам:

Еэт = д/з,77-Пэт ;

Еизм = ^3,77 • Пизм .

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.5.7 Для всех вычисленных значений НЭП £э/, Еизм вычислить значения относительной погрешности измерений НЭП 6 нэп0', [в дБ], по формуле

8’нэп01 =20-lg(l + (E'mM -E,T)/E,T).

  • 8.5.8 Результаты поверки считать положительными, если значения З^р01:

  • - в диапазоне частот от 420 до 750 МГц находятся в пределах от минус 3,8 до 2,6 дБ;

  • - в диапазоне частот от 750 до 1600 МГц находятся в пределах от минус 2,9 до 2,2 дБ;

  • - в диапазоне частот от 1600 до 2000 МГц находятся в пределах от минус 2,4 до 1,9 дБ;

  • - в диапазоне частот от 2000 до 4000 МГц находятся в пределах от минус 2,6 до 2,0 дБ;

  • - в диапазоне частот от 4000 до 4500 МГц находятся в пределах от минус 3,0 до 2,2 дБ;

  • - в диапазоне частот от 4500 до 5000 МГц находятся в пределах от минус 3,5 до 2,5 дБ;

  • - в диапазоне частот от 5000 до 6000 МГц находятся в пределах от минус 4,3до 2,9 дБ.

В противном случае результаты поверки считать отрицательными.

8.6 Определение относительной погрешности измерений НМП с антенной трехкоординатной магнитной 3581/02
  • 8.6.1 Определение относительной погрешности измерений НМП - З^1^02 с антенной 3581/02 проводить с использованием РЭНЭМП-ЮГ/ЗООМ при значении НМП НЭ1 - 5 мА-м-1 частотах/: 9, 20, 50, 300, 500 кГц; 1,2,5, 10, 30, 100, 250 МГц.

  • 8.6.2 Подключить антенну 3581/02 к УИ-3006 в соответствии с п. 8.2.1.

  • 8.6.3 Установить измеритель SRM-3006 в рабочую зону РЭНЭМП-ЮГ/ЗООМ так, чтобы ручка антенны 3581/02 в линейно поляризованном поле находилась параллельно вектору НМП.

Включить измеритель SRM-3006 нажатием на передней панели УИ-3006 кнопки «©».

На ИУ-3006 установить значения Fmin - 1 кГц, Fmax - 300 МГц, RBW - 0,1 МГц и Meas.Range - 10 мА’М-1.

  • 8.6.4 Установить в рабочей зоне РЭНЭМП-ЮГ/ЗООМ значение НМП Нэт = 5 мА-м-1 на частоте/= 9 кГц.

Произвести отсчет величины НМП, измеренной измерителем SRM-3006 Низм. Результат измерений зафиксировать в рабочем журнале.

  • 8.6.5 Выполнить п. 8.6.4 для всех частотf указанных в п. 8.6.1.

  • 8.6.6 Для всех полученных отсчетов Н,гм вычислить значения относительной погрешности измерений НМП - 5нмп°"’ (в по формуле

«пмп"""6' = 20 lg(l + (Н' ,м - Н'т)/Н^).

(8)

Результаты вычислений зафиксировать в рабочем журнале.

  • 8.6.7 Результаты испытаний считать положительными, если значения 6нмп°2 находятся в пределах:

  • - в диапазоне частот от 0,009 до 0,300 МГц не нормируется;

  • - в диапазоне частот от 0,3 до 30,0 МГц находятся в пределах ± 2,4;

  • - в диапазоне частот от 30 до 60 МГц находятся в пределах ± 2,5;

  • - в диапазоне частот от 60 до 250 МГц находятся в пределах ± 3,2.

В противном случае результаты поверки считать отрицательными.

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Измеритель SRM-3006 с антенной 3501/03 признается годным, если в ходе поверки все результаты положительные.

  • 9.2 Измеритель SRM-3006 с антенной 3531/04 признается годным, если в ходе поверки все результаты положительные

  • 9.3 Измеритель SRM-3006 с антенной 3502/01 признается годным, если в ходе поверки все результаты положительные

  • 9.4 Измеритель SRM-3006 с антенной 3581/02 признается годным, если в ходе поверки все результаты положительные

  • 9.5 На измеритель SRM-3006 признанным годным, выдается в Свидетельство о поверке по форме в соответствии с ПР 50.2.006-94.

  • 9.6 Измеритель SRM-3006 (антенна), имеющим (имеющая) отрицательные результаты поверки, в соответствии с ПР 50.2.006-94. в обращение не допускается и на него (нее) выдается Извещение о непригодности к применению с указанием причин непригодности по форме в соответствии с ПР 50.2.006-94.

    С.А. Колотыгин

    В. А.Тищенко

    В.И. Лукьянов

Начальник НИО-2 ФГУП «ВНИИФТРИ»

Начальник лаборатории 202

ФГУП ••BHИИФTPИ'•

Старший научный сотрудник НИО-2 ФГУП «ВНИИФТРИ

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
