Методика поверки «Рефрактометр универсальный лабораторный УРЛ. Модель 1» (Кб2.854.001 ПС)

Рефрактометр универсальный лабораторный У Р Л

V,

, МОДЕЛЬ I

Паспорт

Кб2,854 001 ПС

3-3

9. Предъявлялись ли рекламации поставщику (указать номер и дату предъявления) ____

10. Сколько времени прибор работал до первого отказа (в часах) ___

II Насколько удобно работать с прибором в условиях Вашего предприятия__

12. Ваши пожелания о направлениях дальнейшего совершенствования (модернизации) прибора

Другие замечания и предложения

i3. Сколько времени прибор наработал (суммарное время в часах) с момента его получения

до заполнения карточки отзыва ____________

Начальник измерительного отдела

<--»

п.

Завод просит дать Ваш отзыв о работе прибора, заполнить и отправить карточку в наш адрес:

377207. г. Кировакан. Ереванское шоссе, 111 завод «Автоматика»

1, Введение

Настоящий паспорт предназначен для изучения рефрактометра лабораторного универсального УРЛ, модель 1, в дальнейшем именуемого рефрактометром, и содержит описа-' ние его устройства и принципа действия, а также технические данные и эксплуатационные сведения, необходимые для обеспечения полного использования технических возможностей рефрактометра.

ПРИМЕЧАНИЕ: В свя.эп с усовершенствованием конструкции прибора возможны непринципиальные изменения, не отраженные в ас стоящем паспорте.

2. Назначение

• 2.1. Рефрактометр предназначен для непосредственного измерения показателя преломления жидких, и твердых веществ, их средней дисперсии и для определения концентрации растворов.

  2.2. ратории тельских СТВЯ.

Область применения—химико-аналитические лабо-произподетвенных предприятий и научно-нсследова-институтов различных областей народного хозяй-

3. Технические характеристики

• 3.1. Пределы измерений:

  от 1,2 до 1.7 Ojj

  от о до 95%

  ±1-10-‘ ±0.1%

  ±2-10-‘

  "о

  0.1%

—по шкале показателей преломления

—по шкале сухих веществ по сахарозе

3-2. Пределы допускаемой погрешности измерений:

—по шкале показателей преломления

.... —по шкале сухих веществ по сахарозе —по средней дисперсии

т         3.3. Сходимость показаний:

—по шкале показателей преломления

. —по шкале сухих веществ по сахарозе

3.10. Содержание драгоценных материалов: серебро, г          0,389

3.11- Сведения о содернсанин цветных металлов приведены в приложении 7.

• 4. КОМПЛЕКТНОСТЬ

  Обозначение

  Наименование

  Примечание штук

  ✓--

  • 1 2.854.001-модель 1

  • 2 4-160.062

  Рефрактометр универсальный лабораторный УРЛ модель Комплект укладки

  • 3 2.854.001 ПС Паспорт .

  Запасные часта

  Термометр ТЛ-4 № 2

  Термометр ТЛ-4 № 3 Ключ

  Призма контрольная

  Призма

  Светофильтр

  Трубка Сосуд Палец Лампа

  Вставка

  1

  2

  • 3

  • 4

  • 5 vO

  1

  6-395.003

  7.246 004

  5.935,009

  5.940.021

  резиновая 06X1,5

  А6-6

  плавкая ВПЫВ

  2

  2

  1

  1

  1

  1

  2 м

  1

  1

  3

  3

5. Устройство и принцип работы

• 5,1. В основу работы рефрактометра положен метод определения показателя преломления исследуе-мого вещества но предельному углу преломления или полного внутреннего отражения-

4

КАРТОЧКА ОТЗЫВА ПОТРЕБИТЕЛЯ

Возвращается изготовителю не позднее одного года с момента получения (эксплуатации) прибо-

Р”

, !• Тип прноора ______,____ ____________.______

• 2. Заводской номер прибора ____

• 3. Дата выпуска___

4- Получатель и дата получения прибора ______

• 5. В каком состоянии прибор поступил к Вам, были ли замечены какие-либо дефекты по причине некачественной упаковки или изготовления

  К

  S

  X

  S

  <=:

• 6. Когда и какой ремонт или регулировку потребовалось производить за время работы прибора

• 1. Какие элементы приходилось заменить

8 Рсзульта!ы проверки технических характеристик прибора . соответствие их паспортным данным ■________________

• 5.2. Оптическая схема прибора (см. рис. 1).

Исследуемый раствор помещают между плоскостями двух призм—осветительной 4 и измерительной 5. От источника света 1 конденсатором 2, 3, луч света направляется на входную грань осветительной призмы, затем проходит тонкий слой исследуемого вещества и преломляется на границе исследуемого вещества и плоскости измерительной призмы.

На основании закона предельного преломления: Пр=Пд.51П1,                     (1)

где Пр —показатель преломления исследуемого вещества;

Hq—показатель преломления стекла оптического, из которого изготовлена измерительная призма;

I—предельный угол преломления.

Лучи предельные и преломленные под различными углами, выщедщие затем из измерительной призмы через вторую ее грань, фокусируются объективом 8 зрительной трубы в ее поле зрения, образуя светлую и темную часть поля, разделенную прямой границей. Границей светотени являются предельные лучи.

Для фиксации полон{ения границы светотени относительно неподвижной шкалы 10 зрительная труба вращается относительно оси. Чере.з окуляр 11 зрительной трубы наблюдается: rj^aHHna светотени, перекрестие сетки 9 и шкала 10. Шка- . ла рассчитана на основании формулы предельного преломления 1 и просчета хода предельных лучей, вышедших из измерительной призмы.

Для компенсации дисперсии вышедших из измерительной тризмы лучей в зрительной трубе установлены две призмы .ipnMoro -рения б, вращающиеся относительно оси зрительной трубы. Путем вращения призмы устанавливают в такое положение, при котором граница светотени не имеет спектральной окраски. Отсчет по шкале производится после устранения 'пектральной окраски границы светотени в положении пересечения границей светотени центра перекрестия сетки по линии границы светотени.

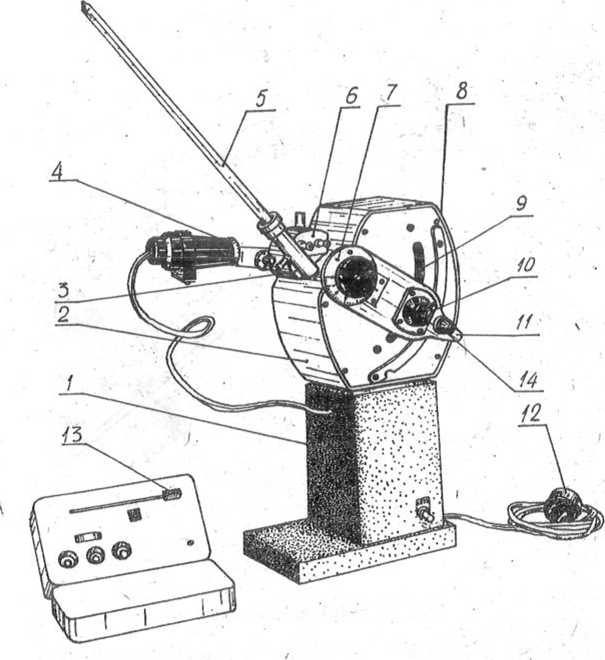

• 5.3. Конструктивно прибор состоит н.з ДВУХ основных частей: (см. рис. 2) верхней—корпуса 2. нижней—основания 1.

5 4. К корпусу прибора крепятся камеры: верхняя б и нижняя 3. Нижняя камера, заключающая в себе измерительную призму, жестко закреплена на корпусе; верхняя же камера, заключающая в себе осветительную призму, соединена шарниром с нижней и может поворачиваться относительно нее

Нижняя и верхняя части камеры имеют окна, закрыпч-ющиеся пробкой.

На_ штуцере нижней камеры подвижно укреплен осветитель 4, свет от которого может быть направлен в одно из ОКОИ камеры.

Каждая ка/iepa оборудована двумя штуцерами,-соединенными с каналами, расположенными внутри камеры.'Штуцеры предназначены для подвода термостатирующей. жидкости (воды).                                               _

Каналы камер соединяются между собой при помощи резиновых трубок, 11адеваемых на штуцеры.

Для контроля температуры измеряемого раствора служит термометр 5, укрепленный на штуцере нижней камеры с помощью накидной гайки. Со стороны передней крышки корпуса видна шкала 9 рефрактометра.

На оси прибора укреплены;

МОМ 14, облегчающим совмещение

рскрестием сетки;

—лимб дисперсии 7 для устранения окрашенности гра-пнпы светотени, наблюдаемой в окуляр;

—механизм наведения, находящийся внутри корпуса, который вместе с рукояткой может поворачиваться на оси вдоль шкалы.

На корпусе расположено отверстие, закрытое пробкой 8, служащее для ввода ключа 13 и установки нуль-пункта.

5.5. Внутри основания рефрактометра расположен понижающий трансформатор, предохранитель и весь электрический монтаж.

На передней стенке основания расположен выключатель для включения осветителя.

На боковой стенке расположен шнур с вилкой 12 для подводки питания от сети.

Доступ к предохранителю

дна основания.

6. Инструмент и

• 6.1. Термометры ТЛ-4 №

Г,“4-50°С и •   ■■ -

предназначены д.................

• 6.2. Ключ предназначен для установки’ нульшункта.

• 6.3. Призма контрольная предназначена для контроля lociiipoBKii рефрактометра.

• 6.4. Призма предназначена для исследования вязких тсмны.х растворов.

• 6.5. Светофильтр Предназначен для исследования невяз-кнх темных растворов в проходящем свете.

• 6.6. В сосуде находится иммерсионная жидкость с ПдЛ^1,66, с помощью которой призмы контрольные или

исследуемые образцы устанавливаются на измерительную г.ризму рефрактометра.

• 6.7. Палец (стеклянная палочка) предназначен для на несения исследуемой жидкости на измерительную призму или иммерсионной >1<идкости на призму контрольную для установки ее на измерительную призму рефрактометра. '

7. Указания мер безопасности

• 7.1. К эксплуатации рефрактометра допускаются лица, усвоившие настоящий паспорт и прошедшие необходимый инструктаж-

• 7.2. Категорически запрещается вскрывать нижнюю крышку основания при включенной в электросеть штепсельной вилке рефрактометра-

I

8. Подготовка к работе

внешнего осмотра н проверки комплектности при-подготовке рефрактометра к работе, для чего не-

t

• 8.1. Установить рефрактометр в удобное для измерений положение.

• 8.2. Установить термометр, на штуцер' нижней камеры и укрепить накидной гайкой-

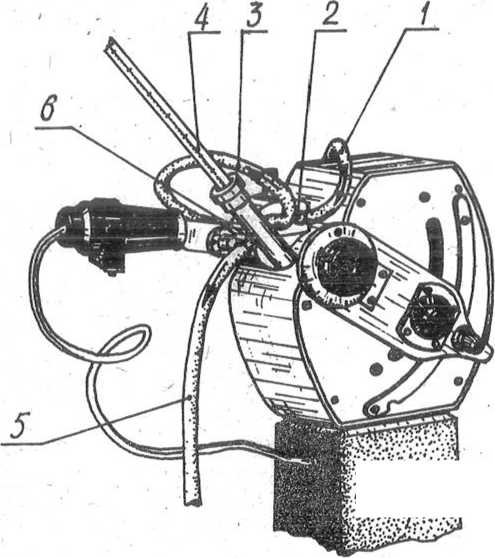

• 8.3. При помощи резиновой трубки 1 (см. рис. 3 подсоединить штуцер 2 верхней камеры к термостатирующей установке. При помощи резиновой трубки 3 соединить между собой верхнюю и нижнюю камеры- На штуцер 6, на котором установлен термометр 4, одеть резиновую трубку 5 для отвода воды. Установить температуру в камере 20±0,1°С.

8.4- Оттянуть ручку настроечного механизма 14 вниз и повернуть рукоятку И против часовой стрелки.

• 8.5. Включить рефрактометр в сеть.

9. Порядок работы

• 9.1. Перед началом работы необходимо проверить установку нуль-пункта рефрактометра.

Установка нуль-пункта и измерения на рефрактометре необходимо к проводить при температуре 20±0.ГС.

/

• 9.2. Проверка и установка нуль-пунмта проиаводится по дистиллированной воде.

При исследовании дистиллированной воды отсчет должен быть равным 1.33299 шкалы и 0% шкалы сухих веществ-

• 9.3. Проверка и устайовка нуль-пункта по дистиллированной воде производится следующим образом:

'—снять пробку с окна верхней камеры, окно нижней камеры должно быть закрыто;

—открыть верхнюю камеру и промыть дистиллированной водой или спиртом поверхности измерительной и осветительной призм и насухо вытереть чистой льняной салфеткой,-

—оплавленным концом палочки нанести на плоскости измерительной призмы одну-две капли дистиллированной воды и закрыть верхнюю камеру;

—смещая осветитель, луч света направить в .окно верхней камеры;

—перемещением рукоятки с окуляром (внутри прибора вместе е- рукояткой перемещается механизм наведения) вдоль шкалы вверх и вниз ввести в поле зрениг ’■раницу светотени;

—резкость границы светотени, штрихов шкалы и пере, крестия сетки по глазу наблюдателя установить вращением гайки окуляра;

—вращением рукоятки дисперсионного компенсатора устранить окрашенность границы светотени;

—поворотом рычага осветителя и вращением осветителя на оси, добиться максимально контраетной- границы светотени;

—границу светотени, перемещая рукоятку, подвести к центру перекрестия перекрестия сетки п Q =1,33299 и 0% новлен правильно.

ПРОТ.ОКОЛ

поверки рефрактометра лабораторного универсального УРД

- модель 1

№ рефрактометра ______________ •    . .______

Завод-изготовитель з-д «Автоматика» г Кировакан

SC-£>S.^g-?

Кому принадлежит рефрактометр

• 1. Результаты внешнего осмотра



• 2, Результаты опробования

• 3. Результаты ^поверки метрологических характеристик-Погрешность:

—по

—по

—по

4.3.11. Проверку электрической прочности изоляцйи Про изводят на испытательной установке мощностью не менее 0,25 кВт на стороне высокого напряжения при температуре окружающего воздуха 20±5’С и относительной влажности 65±15%.

Испытательное напрян{ение должно прокладываться между цепями, указанными в п. 43.10- При этом изоляция должна выдерживать в течение 1 мин- испытательное напря-жени 1500 В практически синусоидального переменного тока частотой 50 Гц.            . —

5- Оформление результатов поверки

5.1. Результаты поверки рефрактомедра оформляются протоколом {см. приложение 6).

• 5.2- Положительные результаты поверки заносятся в паспорт рефрактометра и заверяются в порядке, установленном в органах метрологической службы.

• 5.3- Рефрактометры, прошедшие поверку с отрицательными результатами > к применению не допускаются и изымаются из обращения в порядке, установленном в органах метрологической службы.

  —установку нуль-пуНкта прокерить два-три раза путем смещения рукояткой границы светотени и повторной подводкой ее к перекрестию сетки.

  9-4- Измерени^п прозрачных жидкостей и процента сухих веществ по сахарозе производят аналогично измерению ------------------------- ---- ------------ пуль-пункта

  установке

  светотени с

  перекрестием

дистиллпроваЕной воды при

(см. п, 9-3);

—после совмещения границы сетки производят отсчет по шкале показателей преломления или процента сухих веществ по сахарозе. Измерение производят три раза.

Среднее арифметическое трех отсчетов является конечным результатом измерений.

Те же измерения для продуктов сахарного производства можно производить при температуре от плюс 10 до 30°С с учетом поправки на температуру по таблице приложения 1

Например, если измерения производились при температуре 17°С. отсчет по шкале равен 37,8% сухих, веществ. По таблице находим поправку, равную 0,22. Показание рефрактометра будет равно: 37,8%-0,22 = 37,58% сухих Веществ.

После проведения измерений необходимо открыть верх-нюю камеру, промыть, досуха вытереть плоскости верхней и нижней камер и плавно опустить верхнюю камеру прибора.

9-5. Измерение невязких темных растворов.

Измерение невязких темных растворов можно производить в проходящем свете (свет направляется в окно верхней камеры) или в отраженном свете (свет направляется в окно нижней камеры). Это определяется опытным путем в зави-, симости от контролируемого вещества.

Для работы в проходящем свете при исследовании темных сахарных растворов прибор снабжается красным светофильтром, который необходимо одеть на осветитель взамен диафрагмы со стороны камеры прибора.

, 9.6. Измерение nJ вязких темных растворов.

Для измерения п^^ вязких темных растворов предусмотрена призма, прилагаемая к прибору:

—на гипотенузную грань призмы наносят исследуемый раствор, и этой гранью она устанавливается на измеритель-_ ную призму прибора таким образом, чтобы светофильтр призмы (полированная грань) была обращена к осветителю;

—осветитель и окуляр установить в нужное положение и произвести отсчет

• 9.7. Измерение Hjj твердых тел.

Методика измерения аналогична измерению призмы контрольной при установке нуль-пункта по п. 9.4

Исследуемый образец должен быть .оптически однородным, конфигурация его может быть любая при условии наличия двух взаимно-перпендикулярных полированных плоскостей, из которых одна должна быть равна по своим размерам входной грани измерительной призмы. Толщина исследуемых образцов может быть различной, но не менее 0,15 мм.

Неплоскостность. грани, которая соприкасается с поверхностью грани измерительной призмы, не должна превышать 0.6 мкм. т. е. двух интерференционных полос. Для исследования удобно изготовлять прямоугольные бруски размером 10X30X4 мм, у которых две грани размером 10X4 и 10X30 мм полированы, а остальные—матовые. Ребра между боковыми и нижней гранями не должны иметь фасок.

Измерение показателя преломления твердых тел про-

• изводится следующим образом;

—открыть верхнюю камеру, поверхность измерительной призмы и полированную большую поверхность призмы контрольной промыть спиртом и дать просохнуть;

—на большую полированную'поверхность образца нанести оплавленным концом палочки 2-3 капли иммерсионной жидкости—монобромнафталина—и этой поверхностью установить образец на поверхность измерительной призмы так, чтобы малая полированная поверхность образца была обращена к осветителю. Образец слегка прижать, чтобы жидкость распространялась равномерно по толщине слоя- О равномерности слоя можно судить по интерференционным полосам, которые видны через боковую матовую грань образца. Количество полос не должно быть более трех и направлены они цолнсны быть параллельно падающему свету. Если полосы наклонены к направлению распространения света, то это значит, что жидкость распределилась в виде клина. В этом случае нужно переустановить образец;

—поворотом рычага осветителя и вращением осветителя на оси добиться максимально контрестной границы светотени;

—границу светотени, перемещая рукояткой, подвести к центру перекрестия сетки и по границе светотени произвести отсчет по шкале показателей преломления.

Для веществ, показатель преломления которых не превышает 1-,65, в качестве иммерсионной жидкости применяется монобромнафталин (пр =1,66). Для вещества с более высоким показателем прсло.мления применяется нммер-10

них условиях путем установления разности между наиболь ШИМ и наименьшим значениями пяти измерений, полученных при измерении одной и той н<е призмы образцовой- Сходимость определяют в трех точках шкалы.

Измеренная величина сходимости показаний не должна быть более:

I —по шкале показателей преломления, п j, jqj. —по шкале сухих веществ (по сахарозе) % 0.1-

• 4.3-7. Проверку плоскостности рабочей плоскости призмы

  контрольной производят методом наложения на плоскость йризмы плоскопараллельного стекла по ГОСТ 2923-75, на-бЛЮдбНием через него и подсчетом интерференционных по-

лос, число которых не должно быть более двух,

4-3.8- Проверку погрешности аттестации контрольной приз-мы производят на рефрактометре с погрешностью ±2.10-®п р при температуре от ±15°С до +25°С. Колебания температуры за период измерения не должны превышать ГС-

Измеренные значения показателей преломления Пр и дисперсии (Пр—п^) не должны отличаться от выгравированных- на призмах более, чем на ±2-10-’ Пр и не более, чем на ±2,10-’(Пр—П(^).

4-3-9- Проверку величины зазора между измерительной и осветительной призмами производят индикатором-микрометром на специальной подставке, имеющей П-образную форму.

Первоначально индикатор ставят на плоскость и устанавливают нуль индикатора-микрометра.

Затем ставят индикатор на каждую половину камер так. чтобы подставка опиралась на плоскость камеры, а стержень индикатора опускался на призму, и определяют положение плоскости призмы по отношению к плоскости камеры.

Суммарная величина зазора между призмами должна быть не менее 0.02 мм и не более 0,04 мм-

При этом плоскость измерительной призмы должна быть ниже.п о отношению к плоскости камеры на 0,01 мм или на одном уровне с ней.          "

^1^,ыступ плоскостей призм по отношению к плоскостям камер' не допускается.

4-3-10- Проверку сопротивления изоляции производят мегомметром с испытательным напряжением 500В при температуре окружающего воздуха 20±5°С и относительной влажности 65±15%. Мегомметр подключают между корпусом и сетевой вилкой прибора- При этом сопротивление изоляции должно быть не менее 40 МОм.

Измерения показателя преломления окрашенных или мутных веществ производятся в отраженном свете, для'этого -открывается окно нижней камеры, окно верхней камеры должно -быть закрыто пробкой. В окно нижней камеры направляется луч света от осветителя.

Измерение показателя преломления ных веществ производят так же. как и ных растворов (см. п. 9-4).

• 9.9. Измерение средней дисперсии.

Для определения средней дисперсии

зец или пробу устанавливаю,т точно так же. чии показателя преломления.

После совмещения границы светотени сетки зрительной трубы производят отсчет ломления П(-, и количества делений Z по лимбу.

При измерениях числа делений Z следует произвести не менее пяти отсчетов и найти среднее арифметическое—Zcp.

.Величину средней дисперсии (nF—пс) определяют по величинам А. В из исследуемого вещества с помощью формулы (2);

Пр—iij.. = = А-{-В 3                    (2)

Величины коэффициентов А и В- определяют по измеренному значению показателя преломления Пр-го прилагае-.мым таблицам дисперсионных коэффициентов, дапны.х в при лоя<ении 2.

Величину 3. определяют по измеренному значению Zcp по таблице приложения 3.

_Так как в таблицах значения дисперсионных коэффициентов А и В даны для показателей преломления Пр, через каждую 1-10-’. а па рефрактометре можно измерить показатель преломления с точностью до 1-10-*, то соответствующие измеренным .значениям п^ коэффициенты А и В получают интерполированием. Аналогично для дробных . значений Z значение о определяют интерполированием.

При вычисленйя,х средней дисперсии необходимо помнить. что для Z, больших 30, величина з принимает отрицательные значения.

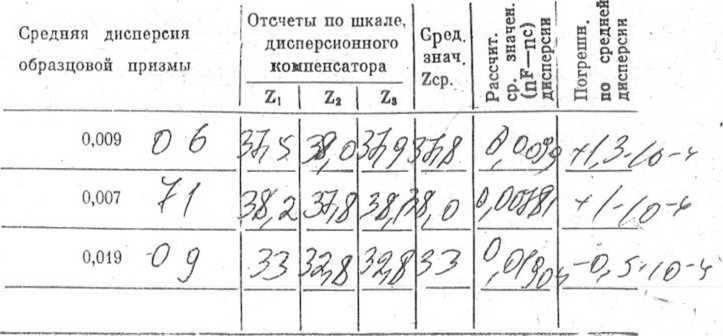

Пример записи результатов измерения при средней дисперсии дистиллированной воды.

— Вода при 20°С цмеет Пд = 1,33299.

Отсчеты по лимбу компенсатора:

• 37,7.

• 37.4

• 37.5

• 37.4

• 37.5 Среднее 37,5

  -г

I Общее среднее Zcp = 37,5

По приложению 2 для —1,33299

10. проверка технического состояния

• 10.1. Периодически для контроля правильности показаний рефрактометра производится проверка показаний по призме контрольной, прилагаемой к прибору-

Установка призм и измерение производится согласно п. 9-7.

Если среднее арифметическое трех отсчетов отличается ^от значения П[^ .призмы контрольной более, чем на 1 • 10-*,.. прибор подлежит ремонту.

При проверке шкалы % сухих веществ значение показа- • теля преломления Пр призмы контрольной переводится в значение шкалы %

1'!чо 4.

Если среднее

отличаться ■

—фон поля должен быть черным н иметь контрастный контур без цветной окраски;

—штрихи и оцифровка шкал, а также перекрестие сетки, должны быть~ резкие и контрастные в пределах всего поля зрения и без дефектов, затрудняющих проведение отсчета;

—граница светотени должна быть параллельна штрихам шкал по всей длине шкал; видимая глазом непарал-дельность не допускается;

—центр перекрестия сетки при перемещении ее вдоль шкалы должен проходить симметрично относительно левой стороны шкалы на расстоянии равном, примерно, длине малого штриха шкалы;

—все указанные выше требования должны соблюдаться при перемещении окуляра рукояткой от начала до конца шкал;

—шкалы и сетка, наблюдаемые в поле зрения одновременно с границей светотени, должны быть установлены без видимого параллакса в фокальной плоскости объектива, в которой сфокусирована граница светотени.

Параллакс сетки по отношению к границе светотени проверяется диоптрийной трубкой путем установки ее на резкость по границе светотени и затем по сетке. Разность отсчетов по шкале диоптрийной трубки между первой и второй установки не должна превышать 0,2 диоптрии.

Параллакс между шкалой и границей светотени проверяется аналогично и также не должен превышать 0,2 диоптрии.

4,3.3 Проверяют юстировку дисперсионного компенсатора рефрактометра путе.м измерения показателей преломления дистиллированной волы в натриево.м свете при вращении л.имба дисперсионного компенсатора на 180° и наблюдения за границей светотени. При ся смещение границы светотени шкалы.. -

43,4, Проверку установки производят:

по воде, дистиллированной ГОСТ 6709-72 с =1,33299 при температуре 20°С±0,1°С. При этом отсчет должен быть 1,33299 по Пр и 0% но шкале сухн.х веществ.

Юстирово.чиым ключом устанавливают границу светотени на деления шкал, соответствующим указанным выше, и затем, смещая границу светотени вверх и вниз от указанно-

то

—приставляют ее к окуляру рефрактометра и выставляют его так, чтобы наблюдаемая через диоптрийную трубку шкала была резко видна;

—это положение окуляра рефрактометра соответствует пулевому положению диоптрийной наводки окуляра;

—затем ввинчивают окуляр рефрактометра до упора, наводят диоптрийную трубку на резкое изображение шкалы и по шкале диоптрийной трубки производят отсчет, который должен быть не л/еиее—3,5 диоптрий;

—то же повторяют при вывинченном положении окуляра рефрактометра, при этом отсчет по шкале диоптрийной трубки должен быть не менее +3,5 диоптрий.

• 4.3.2. Проверку юстировки оптической системы, качества поля зрения и шкал рефрактометра производят путем наблюдения в окуляр поля зрения, границы светотени, шкал и. сетки при измерении воды дистиллированной и призм образцовых.

При этом поле зрения рефрактометра должно удовлетворять следующим

—должно быть деленного границей темную);

—светлая половина поля зрения решностн,. рефрактометр считается пригодным для работы, Если измеренная величина отличается от значения призмы контрольной более величины пвгрешнввти, рефрактемвтр подлежит ремонту.

Средняя дисперсия првверяетеи путем иемерення вредней дисперсии воды или призмы контрольнвй, аттеетованной по величине средней дисперсии.

II. Поверка приборов поверочными органами

Поверка прибора УРЛ производится в соответствии с с указаниями по поверке К62.854 001 МУ приложения 5.

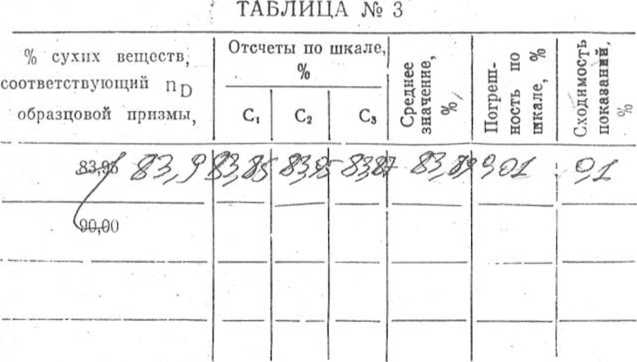

Данные о поверке поверочными органами зановятся в таблицу.

• 2.1. При проведении поверки должны соблюдаться следующие условия:

—температура окружающего воздуха 10-г35°С;

—относительная влажность воздуха при 20°С не более 80%;

—атмосферное давление 720-|-780 мм рт. (95-Г103 кПа);

'          33

—напряжение питания 220 ^^2

—частота электрического питания 50±1 Гц;

—механические колебания и вибрации должны отсутствовать;

—камеры рефрактометра, в которых укреплены измери,-тельная и осветительная призмы, должны термостатироваться при температуре 20±0,1'’С.

■ . 3.1. Перед проведением поверки должны быть выполнены подготовительные работы, изложенные в разделе 8 <Под-готовка        ''                       „г. ■

• 3.2. набора СССР.

  4. Проведение поверки

  Внешний осмотр.

  проведении внешнего осмотра должно быть уста-соответствие рефрактометра следующим требова-

  поверхностях металлических деталей ие должно

4;1.

При повлеио пиям:

—на быть повреждений и дефектов, ухудшающих внешний вид рефрактометра;

—на плоскостях измерительной и осветительной призм' не должно быть царапин и выколок;

—комплектность рефрактометра должна соответствовать перечню раздела 4 «Комплектность поставки» ' паспорта К62.854.001 ПС.

• 4.2. Опробование.

• 4.2.1. Опробованием производят ’ поверку плавности наводки окуляра, плавности перемещения рукоятки шкал, компенсатора дисперсионного, оправы осветительной призмы относительно шарнира и кронштейна с осветителем. При это.м необходимо убедиться в надежности крепления осветителя.

15. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

»

Завод гарантирует исправную работу рефрактометра ,в течение 12 месяцев со дня ввода рефрактометра в эксплуатацию. но не более 18 месяцев со дня отгрузки его в адрес потребителя-

В течение указанного, срока гарантируется:

—соответствие всех характеристик рефрактометра требованиям;

—безвозмездный ремонт или замена рефрактометра, а также его отдельных узлов, вышедших из строя.

t

Продолжение приложения *

			Обязательность проведения
	Номера	Средства поверки и их	операций при:
Наяменовавяе операций	пунктов	норм ати вно-технические
	настоящих		выпуске		эксплуата-
	МУ	X а р а ктернстикн	ИЗ Произ*	ремонте	цни X хра-
			во детва		нения
4 Определение пределов ди-		Диоптрийная трубка с преде-
оптрибной наводки окуля-		лани измерения ±5 диоптрий
ра	4.S.1		нет	да	да
Б Проверка юстировки оптн-		Дистиллированная вода по			/
ческой системы, качества		ГОСТу 6709-72, образцовые
ПОЛЯ зренжя и шкал	4.3.2	призмы для поверки рефракто-
		метров, ыонобромнафталин по
		ТУ-6-09-186-70	да	да	да
б Проверка юстировки дне-		Установка с натриевой лампой
персионного компенсатора	4.3.3	DHaC-18 и светофильтр для	да	да	да
		выделения длины волны
		589,25 нм, состоящий из сте-
		кол ЗС-8 (толщина I мм) я
		ОС-13 (толщина 5 мм) по
		ГОСТ 9411-75
7 Проверка установки нуль-		Термостат с пределом допуска-
пункта	4.3.4	емой погрешности термостати-	да	да	де    7     \
		ровання *0,1 °C, дистиллнро-
		рованная вода по ГОСТ
		6709-72		•

при

сухих веществ в продуктах сахарного производства на рефрактометре

Продолжевве вряложенвв t

70

в 5    10    15   20    25    30    35   40   45   50    55   60    65

24	0.26	0^7	0,28	0,29	0,30	0,30	0,31	0,31	0,31	0,31	0,31	0,32	0,32	0,32	0,32
25	олз	0.35	0,36	0,37	0,38	0.38	0,39	0,40	0,40	0,40	- 0,40	0,40	0,40	0,40	0,40
26^	0.40	0,42	0,43	0,44	0,45	0,46	0,47	0,48	0,48	0,48	0,48	0,48	0,48	0,48	0.48
27	0.48	0,50	0,52	0,53	0,54	0,55	0,55	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56
2&	O.S6	0,57	0,60	0,61	0,62	0,63	0,63	0,64	0,64	0,64	0,64	0,64	0.64	0,64	0,64
	0.04	0.66	0,77	0.78	0,71	0,72	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,74
S6>	. 0,72	0,74	0,68	0,69	0,79	0,80	0,80	0,81	0,81	,0,81	0,81	0.81	0,81	0.81	0,81

. I

J

/■

‘/J

Ианмевоввкве оверацаб	Номера nVHirrOB настоящих МУ	Средства поверки и их яорматавно'техническхе характеристики	Обязательность проведения операций при;
			выпуске из производства	ремонте	эксплуата-цви и хранения
1 Проверка ввепшего вида
в комплектности	4.1		1 лв	нет	нет
2 Проверка качества сборки
в взаимодействия подввж-
НЫ2 узлов	4,2.1		' да	да	да
S Проверка проточвоств а		Стенд, обеспечявающиб приток
гермегнчиоств волостеб		ВОДЫ под давлением
камеры	4.2.2	Манометр МТ-3, класса 4 с	1
		пределами O-i-16 Кгс/см*
	-	ГОСТ 8625-77	да	да	да

Продолжсете приложения 4

саха розы	п 20 " D	% сахарозы	г, 20 ” D	% сахарозы	«?
87,0	1,5085	89.7	1,5157	92,4	1,8229
87,1	1,5088	89,8	1,5160	92,5	1,8232
87,2	1,5091	89,9	1,5163	92,6	1,8234
87,3	1,5093	90,0	1,5165	92,7	1,8237
87,4	1,5096	90.1	1,5168	92,8	1,5240
87,5	1,5099	90,2	1,5171	92,9	1,5242 '
87,6	1,5101	90,3	1,5173	93,0	1,5245
87,7	1,5101	90,4	1,5176	93,1	1,5248
87,8	1,5107	90,5	1,5179	- 93,2	1,5250
87,9	1,5109	90,6	1,5181	93,3	1,5253
88,0	1,5112	90,7	1,5184	93,4	1,5256
88,1	1,5115	90,8	1,5187	93.5	1,5258
88,2	1,5117	90,9	1,5189	93,6	1,5261
88,3	1,5120	91,0	1,5192	93.'	1,5263
88,4	1,5123	91.1	1,5195-	93.8	1,5266
88,5	1,5125	91,2	1,5197	93,9	1.5269
88,6	1,5128	91,3	1,5200	94,0	1,5271
88,7	1,5131	' 91.4	1,5203	94.1	1,5274
88,8	1,5133	91,5	1.5205	94,2	1,5277
88,9	1,5136	91,6	1,5208	94,3	1,5279
89,0	1,5139	91.7	1,5210	94,4	1,5282
89,1	1,5141	91.8	1,5213	94 .5	1,5284
89,2	1.5144	91,9	1,5216	94,6	1,5287
89,3	1,5147	92,0	1,5218	94,7	1,5290
89,4	1,5149	92,1	1,5221	94.8	’ .5292
89,5	1,5152	92,2	1.5224	94,9	1,5295
89,6	1,5155	92,3	1,5226	95.0	1,5298

ТАБЛИЦА

коэффициентов для определения средней днеперсин на рефрактометре

м 20 " D	А	В	п 20 П D	А	В
1.2000	0,02291	0,04426	1,2330	0,02271	0,04412
1,2010	0.02291	0,04426	1.2340	0.02270	0,04411
1.2020	0,02290	0,04426	1.2350	0,02270	0,04411
1.2030	0,02289	0,04426	1,2360	0,02269	0,04410
1.2040 .	0,02289	0,04426	1,2370	0,02269	0,04409
1.2050	0,02288	0,04426	1,2380	0,02268	0,04408
1,2060 <	0,0?287	0,04426	1,2390	0,02267	0,04407
1.2070	0 02287	0,04425	1,2400	0,02267	0,04406
1.2080	0.02286	0,04425	1,2410	0,02266	0,04405 _
1.2090	0,02286	0,04425	1.2420	0,02266	0,04404
1.2100	0,02285	0,04425	1,2430	0,02265	0,04403
1,2110	0,02284	0,04424	1,2440	0,02265	0,04402
1.2120	0,02284	0,04424	1,2450	0,02264	0,04401
1,2130	0,02283	0,04424	1,2460	0,02263	0,04400
1.2140	0,02282	0,04423	1,2470	0,02263	0,04309
1,2150	0,02282	0,04423	1,2480	0,02262	0,04398
1,2160	0,02281	0,04423 S	1.2400	0,02262	0,04397
1,2170	0,09281	0,04422   .	1,2500	0,02261	0,04396
1,2180	0,02280	0,04422	1,2510	0,02261	0,04395
1,2190	0,02279	0,04421	1.2520	0,02260	0,04393
1.2200	(,02279	0,04421 ,	1,2530	0,02259	0,04392
1,2210	0,02278	0,04490	1,2540	0,02259	0.04391
1.2220	0,02278	0,04420	1,2550	0,02258	0,04390
1,2230	0,02277	0,04419	1,2560	0,02258	0,04388
1.2240	0,02276	0,04418	1,2570	0,02257	0.04387
1,2250    '	0,02276	“ 0,04418	1,2580	0,02257	0,04386
1,2260	0,02275	0,04417	1,2590	0,02256	0,04384
1.2270	0,02275	0,04417	1,2600	0,02256	0,04383
1.2280	0,02274	0,04416	1,2610	0,02255	0,04382
1,2290	0,02273	0,04415	1.2620	0,02254	0,04380
1.2300	0,02273	0,04414 .	1,2630	0,02254	0,04379
1,2310	0,02272	0,04414	1,2640	0,02253	0,04377
1,2320	0,02272	0,04413	1,2650	0,02253	0,04376

Продолжение приложения 2

Продолжение приложения 4

20 П D	А	В	П *0 D	В	А	% сахарозы		" D	% сахарозы	П D	% сахарозы	П 20 D
1,2660	0.02252	0.04375	1,3020	0,02234	0,04307			1,4759	78,6	1,4865	82,8	1,4975
1.2670	0.02252	0,04.373	1,3030	0,02233	0,04305		74,5	1,4762	78,7	1,4868	82.9	1,4978
1.2680	0,02251	0.04372	1,3040	0,02233	0,04303		74,6	1,4764	78,8	1,4871	83,0	1,4980
							74,7	1,4767	78,9	1,4873	83,1	1,498.3
1.2690	0,02251	0,04370	1,3050	0,02232	0,04300		74,8	1.4769	79,0	1,4876	83,2	1.498.5
1,2700	0,02250	0,04368	1,3060	0,02232	0,04298		74,9	1.4772	79,1	1,4878	83,3	1,4988
1.2710	0,02250	0,04367	1.3070	0,02231	0,04296	*	75,0	1,4774	79,2	1,4881	83,4	1,4991
1.2720	0,02249	0,04365	1,3080	0 02231	0,04293		75,1	1,4777	79,3	1,4883	83,5	1,4993
1.2730	0,02249	0.04364	1,3090	0,02230	0.04291		75,2	1.4779	79,4	1,4886	83,6	1,4996
1,2740	0.02248	0 04362	1 3100 -	0,02230	0,04289		/	1.4782	79,5	1,4888	83,7	1,4999
							75,4	1,4784	79,6	1,4891	83,8	1,5001
1.2750	0,02247	0,04360	1,3110	0,02229	0,04286		75,5	1,4787	79,7	1,4893	83,9	1,5004
1.2760	0.02247	0,04359	1,3120	0,02229	0,04284		75,6	1,4789	-79,8	1,4896	84,0	1,5007
1,2770	0,02246	0,04357	1,3130	0,02228	0,04281		75,7	1,4792	79,9	. 1,4898	84,1	1,5009
1.2780	0,02246	0.04355	1,3140	0,02228	0,04279		75,8	1,4794	80,0	1.4901	84,2	1,5012
1,2790	0,02245	0,04.353	1,3150	'0,02227	0 04276		75,9	1,4797	80,1	1,4904	84,3	1,501.5
1.2800	0.02245	0,04352	1,3160	0,02227	0,04274		76,0	1,4799	80,2	1,4906	84.4	1,5017
							76,1	1,4802	80,3	1,4909	84,5	1,5020
1,2810	0,02244	0,04350	1,3170	. 0,02227	0,04271,		76,2	1,4804	80.4	1,4912	84,6	1,5022
1,2820	0.02244	0,04,348	1,3180	0,02226	0,04269		76,3	1,4807	80.5	1,4914	84,7	1.5025
1,28,30	0,0224,3	0.04346	1,3190	0,02226	0,04266		76,4	1,4810	80,6	1,4917	84.8	1.5028
1.2840	0.02243	0 04344	1,3200	0,02225	0,04263		76,5	1.4813	80,7	1,4919	84,9	1,5030
1.2850	0.02242	0.04342	1.3210	0,02225	0'04261		76,6	.1,4815	80,8	1,4922	85,0	1.5033
1 2860	0.02242	0,04340	I 3220	0.02224	0'04258	■ч.	76,7	1,4817	80,9	1,492.5	85,1	1,5035
							76,8	1,4820	81,0	1.4927	85,2	1,5037
1,2870	0,02241	0,04339	1.3230	0.02224	0,04255		76,9	1,4822	81.1	1.4930	85,,3	1,5040
1,2880	0,02241	0,04337	1.3240	0,02223	0,04253		77,0	1,4825	81.2	1.4933	85,4	1,504.3
1,2890	0,0*2240	0,04335	1.3250	. 0.0222,3	0,04250		77,1	1.4827	81.3	1,49.35	85,5	1,504.5
							77.2	1:4830	81,4	1,4938	85.6	1,5048
1,2900	0,02240	0,04333	1,3260	0,02222	0,04247		77,3	1.4832	81,5	1,4941	85.7	1 5051
1,2910	0.02239	0,04331	1,3270	0,02222	0,04244		77,4	1.4835	81,6	1,4943	85,8	1,5053
1,2920	0.022,39	-    0,0'4329	1.3280	0,02221	0,04242,		77,5	1.4838	81.7	1.4946	. 85,9	1.5056
1,2930	0.02238	0.04387	1,3290	0,02221	0,04239		77,6	1,4840	81.8	1,4949	86,0	1 ,.5059
1,2940	0,02238	0,04325	1 3300	0,02221	0,04236-		77,7	1,484,3	81.9	1,4951	86,1	1,5061
1,2950	0,02237	0 04322	1,3310	0,02220	0,04233		.77,8	1,4845	82,0	1,4954	86,2	1,5064
							77,9	1,4848	82.1	1,4956	86,3	1,5067
1,2960	0,02237	0,04320	1.3320	0.02220	0,04230		78,0	1,4850	82,2	1,4959	86,4	1,5069
1.2970	0,02236	0,04318	1,3330	0,02219	0,04227		78.1	1,485,3	82.3	1.4962	86„5	1.5072
I 2980	0.02236	0,04316	1,3340	0,02219 '	0,04224		78,2	1.4855	82.4	■ 1.4964	86.6	1,507.5
							78,3	1,4858	82.5	1.4967	86,7	* 1,5077
1,2990	0,02235	0,04314	1,3350	0,02218	_ 0,04222		78,4	1,4860	82.6	1,4970	86.8	1.5080
1.3000	0,02235	0,04312	1.3360	0,02218	0,04219		78.5	1.4863	82,7	1,4972	86.9	1.508,3
1.3010	0.02234	0,04309 ,	. 1.3370	0,022:7	0,04216

сахарозы	г, 20 П D	% саха розы	п 20	% сахарозы	г, 20 П D	п 20 \ П р	А	В	20 П D	А	В
61,8	1.4459	66 0	1,4555	70,2	1,4656	1,3380	0,02217	0.04213	1,3740	0,02202	0,04090
61.9	1,4462	66,1	1,4557	70,3	1,4658	1,3390	0,02217	0,04210	1,3750	0,02202	0,04086
62,0	1,4464	66.2	1.4560	70,4	1,4661	1,3400	0,02216	0.04207	1,3760	0,02202	0,04083
62,1	1,4466	66,3	1,4562	70,5	1,4663
62.2	1.4468	66,4	1,4565	70,6	1,4666	1,3410	0,02216 .	0,04203	1.3770	0,02201	0,04079
62.3	1,4471	66,.5	1,4567	70,7	1,4668	'       1,3420	0,02215	0,04200	1,3780	0,02201	0,04075
62.4	1,4473	66,6	,4560	70,8	1,4671	1.3430	0.02215	0,04197	1,3790	0,02201	0„04071
62 5	1,44751	66,7.	1,457 4	70,9	1,4673
62^6	1 4477	66,8	1.4572	71,0	1,4676	1,3440	0,02214	0,04194	1,3800	0,02200	0,04067
62,7	1.4479	66.9	1 ,''577	71 1	1,4678	1,3450	0.02214	0,04191	1,3810	0,02200	0,04063
62.8	1,4482	67.0	1,4579	71*2	1,4681	1,3460	0.02214	0.04188	1,3820	0,02199	0,04059
62,9	1.4484	67,1	1,4581	71,3	1,4683	1,3470	0,02213	0.04185	1,3830	0,02199	0,04055
63.0	1,4486	67.2	1,4584	71,4	1,4685	1,3480	0,02213	0,04181	1,3840	0,02199	0,04051
63.1	1,4488	67,3	1,4586	71,5	1,4688	1,3490	0,02212	0,04178	1,3850	0,02198	0,04047
63,2	1.4491	67.4	1,4589	71.6	1,4690
63,3	1,4493	67.5	1,4591	71,7	1,469.3	1,3500	0,02212	0,04175	1,3860	0,02198	0,0404,3
03,4	1,4495	67.6	1,4593	71,8 .	1,4695	1,3510	0,02211	0,04172	1,3870	0,02198	0,04039
63,5	1,4497	67.7	1,4596	71,9	1,4698	1,3520	0,02211	0,04168	1,3880	0,02197	0,04035
63,6	1,4500	67,8	1,4598	72,0	1,4700	1,3530	0,02211	0,04165	1,3890	0,02197	0 04031
63,7	1,4502	67,9	1,4601	72,1	1,470.3	1,3540	0,02210	0,04162	1,3900	0,02197	0,04027
63,8	1,4504	68,0	1,4603	72,2	1,470.5	1,3550	0,02210	0,04158	1,3910	0,02196	0,04023
63,9	1,4507	68,1	1,460,5	72,3	1,4708
64.0	1,4509	68,2	1,4608	72,4	1,4710	1,3560	0,02209	0.04155	1.3920	0,02196	0,04018
64,1	1,4511	68,3	1,4610	72,.5	1,4713	1,3570 -	0,02209	0,04152	1,3930	0,02196	0,04014
64,2	1,4514	68,4	1,4613	72,6	1,4715	1,3580	0,02209	0,04148	1.3940	0,02195	0,04010
64,3	1 4516	68,5	1.4615	72,7	1,4717	1                             -     -.-л- л
64,4	1,4518	68.6	1,4617	72,8	1,4720	1,3590	0,02208	0,04145	1.3950	0,02195	0,04006
64.5	1.4521	68 7	1,4620	72,9	1,4722	1,3600	0,02208	0,04141	1.3960'	0,02195	0,04001
64,6	1.4523	68^8	1.4622	73,0	1,4725	1,3610	0,02207	0,04138	1.3970	0.02194	0,03997
64,7	1.4525	68,9	1,4625	73,1	1,4727	1,3620	0,02207	0,04134 '	1,3980	0.02194	0,0399,3
64,8	1.4527	69.0	1,4627	73,2	1,4730	1.3630	0,02207	0,04131	1,3990	0.02194	0,039.38
64.9	1,4530	69.1	1,4629	73,3	1,4732	1.3640	0,02206	0,04?27	1.4000	0,0219.3	0,03984
65,0	1.4532	69.2	1,4632	73,4	1,4735
65.1	1.4534	69.3	1,4634	73,.5	1,4737	1,3650	0,02206	0,04123	1,4010	0.0219.3	0.03980
65,2	1.4537	69.4	1,4637	73,6	1,4740	. г                   1,3660	0,0220,5 •	0.04120	1,4020	0.0219.3	0.0.3975
65,3	1.4.539	69.5	1,4639	73,7	1,4742	1,3670	0,0220.5	0.04116	1.4030	0.02192	0.03971
65,4	1.4541	69.6	1.4641	73,8	1,4744	1,3680	0,0220.5	0,04113	1,4040	0,02192	0.03966
65.5	1.4544	69.7	1.4644	73,9	1,4747	1.3690	0.02201	0,04109	1,4050	0.02192	0.0.3962
65,6	1.4546	69 8	1.4646	. 74,0	1,4749	1.3700	0.02204	0,04105	1,4060	0.02191	0.03957
65,7	1.4548	69.9	1 4649	74,1	1,4752
65,8	1.4550	70.0	1,4651	74,2	1,4754	1,3710	0,09204	0.04102	1,4070	0.02191	0.03953
65,9	1,4553	70.1	1,4653	74,3	1,4757	1,3720	0,02203	0.04098	1.4080	0,02191	0.03948
						1,3730	0,0220.3	0.04094	1,4090	0,02190	0.03944

Продолжение приложения S

20 " D	А	В	П 20 П р	А	Б.	% Саха- -розы		п 20 D	% сахарозы	„20	% сахарозы	г, 20 О D
1,4100	0,02190	0,03939	1,4460	0,02180	0.03757   '		49,2	1.4183	53.4	1,4272	57,6	1,4364
1,4110	0,02190	0,0393.5	1,4470	0.02180	0,03752		49,3	1,4185	53,5	1,4275	57.7	1,4366
1,4120	0,02189	0,03930	1,4480	• 0,02180	, 0,03746		49,4 -	1,4187	53,6	1,4277	57.8	1,4369
							49,5	1,4189	53,7	1 4279	57,9	1,4371
1,4130	0,02189	0,03925	1,4490	0.02179	0,03741		49,6	1,4192	53,8	1,4281	58,0	1,4373
1,4140	0,02189	0,03920	: ,4500	0.02179	0,03735	-	49,7	1,4194	53,9	1,4283	58,1	1,4375
1,4150	0,02188	0,03916	: 4510	0,02179	0,03730	г	49,8	1,4196	54,0	1,4285	58.2	1,4378
1,4160	0,02188	0,03911	1 4520	0,02179	0,03724	Л-	49,9	1,4198	54,1	1,4287	58.3	1,4380
1,4170	0,02188 .	0,03906	1’4530	0,02178	0,03718		50,0	1,4200	54,2	1,4289	58,4	1,4.382
1,4180	0,02188	, 0,03901	1,4540	0,02178	0,03713		50,1	1,4202	54,3	1,4292	58,5	1,438.5
						Q	50,2	1,4204	54,4	1.4294	58,6	1,4387
1,4190	0,02187	0,03897	1,4,550	0,02178	0,03707		50,3	1,4206	54,5	1.4296	58.7	1,4389
1,4200	0.02187	0,03892	1,4560	0,02178	0,03701		50,4	1,4208'	54,6	1.4298	58,8	1,4391
1,4210	0,02187	0,03887	1,4570   /	0 02178	0,03695		50,5	1,4211	54,7	1,4300	58.9 .	1,4394
1,4220	0,02186	0 03882	’,4580	0,03690	0,02+77		- 50,6	1.4213^	54,8	1.430.3	59,0	1,4396
1,4230	0,02186	о’о3877	1.45S0	0,03684	0,02177		_     50,7	1,4215	54,9	1.430.5	59,1	1,4398
							50 8	1,4217	55,0	1,4307	59 2	1,4400
1.4240	0.02186	0,03872	,1,4600	0,03678	0,02177	/.	50,9	1,4219	55,1	1.4309	59^3	1,4403
1.4250	0,02186	0,03867	1,4610	0,0217?	J,03672		51,0	1,4221	55,2	1,4311	59,4	1,4405
'.1260	0,02185	0,03862	1,4620	0,02177	0,03666		51,1	1,4223	55,3	1,4313	59,.5	1.4407
1.4270	0,02185	0 03857	1,4630	0,02176	0,03660		51,2	1,4225	55,4	1,4316	59,6	1.4409
						_	51,3	1,4227	55,5	1,4318	59 7	1,4411
1.4280	0,02185	0,03852	1,4640	0,02176	1 0,03654	■ .	51,4	1,4229	55,6	1.4320	59.8	1,4414
1.4 >90	0,02184	0,03847	1,4650	0,02176	0,03648		51,5	1,4231'	55,7	1.4322	59.9	1,4416
1,4300	0,02184	0,03842	1,4660	0,02176	0,03642		51,6	1,4234	55,8	1,4325	60.0	1.4418
1.10	0,02184	0,03837	1,4670	0,02176	0,03636		\ 51,7	1.4236	55,9	1,4327	бОД	1,4420
1.4320	0.02184	0 03832	1,4680	0 02175	0,03630		51,8	1,4238	56,0	1.4329	60,2	1,4423
1,4330	0,02183	0:03827	4,4690	0 02175	0,03624		51,9	1,4240	56,1	1,4331,	60,3	1,442,5
							52,0	1,4242	56,2	1,4333	60.4	1,4427
1,4340-	0,02183	0,03822	1,4700 '	0,02175	0,03618		52,1	1,4244	56.3	1,4,336	60..5	1,4429
1,4350	0,02183	0,03816	1,4710	0,02175	0,03612		52,2	1,4246	56,4	1,4338	60,6	1,4432
1,4360	0,0218.3	0,03811	1,4720	0,02175	0,03606		52,3	1,4249	56.5	1,4340	60,7	1,4434
							52,4	1 4251	56.6	1,4,342	60,8	1,4436
1,4370	0,02182	0,03806	1,4730	0,02174	0,0359.9		52,5	1Л 253	56 7	1.4.344	60 9	1.4439
1.4380	0.02182	0,03801	1,4740	0,02174	0,03593		■ 52,6	1,4255	56,8	1,4347	61,0	1,4441
1,4390, .	0 02182	0,03795	1,4750	0,02174	0,03587	-	52,7	1.4257	56,9	1,4349	61,1	1.4443
1,4400	0.02182	0,03790	,  1,4760	0,02174	0,03581	f	52,8	1,4260	57,0	1,4351	61,2	1,4446
1,4410	0,02181	0,03785	1,4770	0,02174	0,03574		52,9	1,4262	57,1	1,4353	61,3	1,4448
_ 1,4420	0,02 \81	0,03779	1,4780	0,02174	0,03568		53,0	1,4264	57.2	1,435.5	61,4	1,4450
1,4430	0,0218+	0,03774	1,4790	0,02173	0,03562		53,1	1,4266	57,3	1,4358	61,5	1,445.3
■'1,4440	0,02181	0,03768	1,4800	0,02173	0 03555		53,2	1,4268	57,4	1,4360	61,6	1,445.5
1.4450	0,02180	0.03763	1,4810	6,02! 7.3	0,03549.		53,3	1,4270	57,5	1,4362	61.7	1,4457

Пуяложега* S /

ЗНАЧЕНИЯ о для определения средней дисперсии

г	a	Ao	z	z	0	До	z
0	1,000		60	16	0j669	-38	44
1	0,999	- 1	59	17	0,629	-40	43
2	0,955	- 4	58	18	0,588	-41	42
3	0,988	- 7	57	19	0,545	-43	41	A
4	0,978   ,	-10	56	20	0,500	-45	40
>' S	0,968	-12	55	21	0,454	-46	39
e	0,951	-16	54	22	0,407	-47	38
	0,934	-17	53	23	0,358	49	37	5
8	0,914	-20	52 -	24	0,309	-49	36
9	0,891	-23	51	25	0,259	-50	35
10	- 0,866	-25	50	26	0,208	-61	34
II	0,839	■27	49	27	/0,156	-52	33
12	0.809 -	-30	48	28	0,104	52	32
13	0,777	-32	47	29	0,052	-52	■“31
14	Q,743	-34	46	30	0,000	-52	30
15	0,707	-36	45		- .	..		'' .

•Ч

,                           П>иожевяе 4

МЕЖДУНАРОДНАЯ ТАБЛИЦА (1936 г.) перевода шкалы % сухих веществ (по сахарозе)

в показатель преломления
% сахарозы	г. 20 П D	% сахарозы	„ 20 п и	% сахарозы	„ 20 П D
0	1,33299	3,8	1,33851	7.6	1,34417
0.1	1,33313	3.9 '	1,33865	7.7	1,34432
0.2	1,33328	4,0	1,33880	7.8	1,34447
0.3	1,33342	4,1	1,33895	7,9   -	1,34462
0.4	1,33367	4,2	1,33909	8.0	1,34477
0,6	1,33371	4.3	1,33924	8,1	1,34492
0.6	1,33386	4,4	1,33939	8,2	1.34507
0.7	1,33400	4,5	1.33953	8,3	1,34523
0.8	1,33414	4,6	1,33968	8,4	1,34538
0.9	1,33429	4,7	1,33983	8.5	1,34553'
IX)	1,33443	4,8	1,33998	8,6	1,34568
1.1	1,33457	4.9	1,34012	8,7	1,34583
1.2	1,33472	5,0	1,34027	8,8	1,34599
1.3	1,33487	5,1	1,34042	8,9	1,34614
1.4	1,33501	5,2	1,34057	9.0	1,34629
1.6	1,33515	5.3	1,34072	9.1	1,34644
1.6	1,33530	5.4	1,34087	9,2	1,34660
1.7	1,33545	5.5	1,34101	9,3	1,34675 ,
1.8	.1,33559	5,6	1,34116	9.4	1,34691
1.0	• 1,33573	5.7	1,34131	9.5	1,34706
2.0	1,33588	5,8	1,34146	9.6	1,34721
2.1	1,33603	5.9	1,34161	9.7	1,34737
2.2	1,33617	6.0	1,34176	9.8	1,34752
2.3	1,33631	6.1	1,34191	9,9	1,34768
2.4	1,33646	6,2	1,34206	10,0	1,34783
2.6	1,33661	6,3	1,34221	10,1	1,34798
2.6	1,33676	6.4	' 1,34236	10,2	1,34814
2.7     -	1,33689	6,5	1,34251	10,3	1,34829
2.8	1,33704	6,6	1,34266	10,4	1,34845
2.9	1,33710	6.7	1,34281	10,5	1,34860
3.0	1,33733	6,8	1,34296	10,6	1,34875
3.1	1,33748	6.9	1,34311	10,7	1,34891
зд	1,33762	7,0	1,34326	10,8	1,34906
3.3	1,33777	7.1	1,34341	10,9	1,34922
3.4	1,33792	7.2	1,34356	11,0	1,34937
3.6	1,33807	7.3	1,34371	11.1	1,34953 ■
3,6	1,33821	7.4	1,34386	11.2	1,34968
.    3?	1,33836	7.5	1,34401	11.3	1,34984
	-				17

I

5 -

приема отражательная; 8 •< обьектив зрительной трубы;

9 - сетка; 10 - шкала; Ц, 12 - окуляр зрительной трубы

Ряс. 3. Камера о орубкаиж для п’одкяюченяя

к тврмостатирухщвй установке.

1,3,5 - резиновые трубки; 2,6 - штуцера; 4 - терножетр.
