Методика поверки «Осциллографы цифровые запоминающие серии WaveMaster 8Z1-B-R (SDA)» (МП 651-15-37 )

УТВЕРЖДАЮ Первый замес i нтель генерального директора -заместитель но научной работе

Осциллографы цифровые запоминающие серии WaveMaster 8Zi-B-R (SDA) Методика поверки

651-15-37 МП р.п. Менделееве 2016 г.

• 1.1 Настоящая методика распространяется на Осциллографы цифровые запоминающие серии WaveMaster 8Zi-B-R (SDA) (далее - осциллографы) компании «Teledyne LeCroy. Inc.» (США), и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

2.1 При поверке осциллографов выполнить работы в объеме, указанном в таблице 1. Таблица 1

2.2 Периодическую поверку допускается проводить в тех диапазонах, которые используются при эксплуатации, по соответствующим пунктам настоящей методики.

Таблица 2

• 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики не хуже характеристик приборов, приведенных в таблице 2.

• 3.3 Применяемые средства поверки должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

• 4.1 К проведению поверки осциллографов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, допущенный к работе с электроустановками и имеющие право на поверку (аттестованными в качестве поверителей).

• 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с действующими нормативными документами.

• 5.2 К работе с осциллографами допускаются лица, изучившие требования безопасности по ГОСТ 22261-94, ГОСТ CISPR 16-1-4-2013, инструкцию по правилам и мерам безопасности и прошедшие инструктаж на рабочем месте.

• 5.3 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку. Запрещается проведение измерений при отсутствии или неисправности антистатических защитных устройств.

• 6.1 Поверку проводить при следующих условиях:

  23 ±5*; от 5 до 70; от 626 до 795; от 100 до 250;

  от 50 до 60.

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, мм рт. ст.

• - напряжение питания, В

• - частота, Гц *температура выбирается в соответствии с руководствами по эксплуатации средств поверки. Все средства измерений, использующиеся при поверке осциллографов, должны работать в нормальных условиях эксплуатации.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выполнить операции, оговоренные в документации изготовителя на поверяемый осциллограф по его подготовке к работе;

• - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

• - осуществить прогрев приборов для установления их рабочих режимов.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить:

• - отсутствие механических повреждений и ослабление элементов, четкость фиксации их положения;

• - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

• - наличие маркировки согласно требованиям эксплуатационной документации.

• 8.1.2 Результаты поверки считать положительными, если выполняются все перечисленные требования. В противном случае осциллограф бракуется.

• 8.2 Опробование

  • 8.2.1 Подготовить осциллограф к работе в соответствии с технической документацией фирмы-изготовителя. Проверить отсутствие сообщений о неисправности в процессе загрузки осциллографа.

  • 8.2.2 Результаты поверки считать положительными, если выполняются процедуры, приведенные в пп. 8.2.1.

• 8.3 Идентификация программного обеспечения

Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) осциллографа проводить в следующей последовательности:

• - проверить наименование ПО;

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО;

• - определить цифровой идентификатор ПО (контрольную сумму исполняемого кода). Для расчета цифрового идентификатора применяется программа (утилита) «MD5_FileChecker». Указанная программа находится в свободном доступе сети Internet (сайт www.winmd5.com).

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным, приведенным в таблице 3.

Таблица 3

8.4 Определение входного импеданса

• 8.4.1.1 Определение входного импеданса входа А (все модели)

• 8.4.1.2 Установить следующие параметры осциллографа (рисунок 1):

  Panel Setups :	Recall FROM DEFAULT SETUP
  Select input:	A
  Channels Trace Input Coupling :	ON Channel 1, Channel 2, Channel 3 & Channel 4 GND on all 4 Channels
  Input gain :	20 mV/div. on all 4 Channels
  Time base :	50 nsec/div.
  Trigger Mode :	Auto
  Trigger Input:	External
  Trigger Coupling :	GND
  Aux input attn :	XI

Рисунок 1

• 8.4.1.3 Установить цифровой мультиметр в режим измерения сопротивления по 4-х проводной схеме.

• 8.4.1.4 Соединить мультиметр с каналом 1 осциллографа.

• 8.4.1.5 Измерить значение входного импеданса Z], изменить полярность измерительных проводов и заново измерить входной импеданс Z2.

• 8.4.1.6 Вычислить среднее значение Z = (Z] + Z2)/2 и записать полученное значение в таблицу 4.

• 8.4.1.7 Повторить измерения для всех каналов входа А.

• 8.4.1.8 Установить значение коэффициента отклонения равным 20 мВ/дел, значение входного импеданса равным 50 Ом

• 8.4.1.9 Повторить измерения для всех каналов входа А и записать полученные значения в таблицу 4.

• 8.4.1.10 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов.

• 8.4.1.11 Повторить измерения для всех каналов входа А и записать полученные значения в таблицу 4.

Таблица 4

8.4.2 Определение значения импеданса входов В и Aux (модели 804 - 820)

8.4.2.1 Установить следующие параметры осциллографа (рисунок 2):

Рисунок 2

• 8.4.2.2 Установить цифровой мультиметр в режим измерения сопротивления по 4-х проводной схеме.

• 8.4.2.3 Соединить мультиметр с каналом 1 осциллографа.

• 8.4.2.4 Измерить значение входного импеданса Z1, изменить полярность измерительных проводов и заново измерить входной импеданс Z2.

8.4.2.5 Вычислить среднее значение Z = (Zl + Z2)/2 и записать полученное значение в таблицу 5.

Таблица 5

• 8.4.2.6 Повторить измерения для всех каналов входа В и входа Aux.

• 8.4.2.7 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным 50 Ом /10.

• 8.4.2.8 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 5.

• 8.4.2.9 Установить значение коэффициента отклонения равным 20 мВ/дел для всех 4-х каналов, значение импеданса входа Aux установить равным 50 Ом /10.

• 8.4.2.10 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 5.

• 8.4.2.11 Установить значение коэффициента отклонения равным 20 мВ/дел и значение Coupling равным DC lmeg для всех 4-х каналов, установить значение импеданса входа Aux равным 1 Meg ohm, х 1.

• 8.4.2.12 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 5.

• 8.4.2.13 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным IMeg ohm /10.

• 8.4.2.14 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 5.

• 8.4.2.15 Установить значение коэффициента отклонения равным 2 В/дел для всех 4-х каналов.

• 8.4.2.16 Повторить измерения для всех каналов входа В и записать полученные значения в таблицу 5.

• 8.4.2.17 Установить значение коэффициента отклонения равным 20 мВ/дел для всех 4-х каналов.

• 8.4.2.18 Повторить измерения для всех каналов входа В и записать полученные значения в таблицу 5.

8.4.3 Определение значения импеданса входа В (модели 825 и 830)

• 8.4.3.1 Установить следующие параметры осциллографа (рисунок 3):

Panel Setups :     Recall FROM DEFAULT SETUP

ВW interleave :    Digital ВW (для 16 ГГц)

Channels Trace ON Channel 1 & 4 В input.

Input Coupling :    50 Ohm

Input gain :        20 mV/div

Time base :         50 nsec/div.

Trigger Mode :     Auto

Trigger Input:      External

Trigger Coupling :  50 ohms

Aux input attn :     XI

Рисунок 3

• 8.4.3.2 Установить цифровой мультиметр в режим измерения сопротивления по 4-х проводной схеме.

• 8.4.3.3 Соединить мультиметр с каналом 1 осциллографа.

• 8.4.3.4 Измерить значение входного импеданса Z1, изменить полярность измерительных проводов и заново измерить входной импеданс Z2.

• 8.4.3.5 Вычислить среднее значение Z = (Zl + Z2)/2 и записать полученное значение в таблицу 6.

Таблица 6

• 8.4.3.6 Повторить измерения для всех каналов входа В.

• 8.4.3.7 Установить значение коэффициента отклонения равным 200 мВ/дел для для всех каналов таблицы 6, установить значение импеданса входа Aux равным 50 Ом /10.

• 8.4.3.8 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 6.

• 8.4.3.9 Установить значение коэффициента отклонения равным 20 мВ/дел для всех каналов таблицы 6, значение импеданса входа Aux установить равным 50 Ом /10.

• 8.4.3.10 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 6.

• 8.4.3.11 Установить значение коэффициента отклонения равным 20 мВ/дел и значение Coupling равным DC lmeg для всех 4-х каналов, установить значение импеданса входа Aux равным IMeg ohm, xl.

• 8.4.3.12 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 6.

• 8.4.3.13 Установить значение коэффициента отклонения равным 200 мВ/дел для для всех каналов таблицы 6, установить значение импеданса входа Aux равным IMeg ohm /10.

• 8.4.3.14 Повторить измерения для всех каналов входа В и входа Aux и записать полученные значения в таблицу 6.

• 8.4.3.15 Установить значение коэффициента отклонения равным 2 В/дел для для всех каналов таблицы 6.

• 8.4.3.16 Повторить измерения для всех каналов входа В и записать полученные значения в таблицу 6.

• 8.4.3.17 Установить значение коэффициента отклонения равным 20 мВ/дел для для всех каналов таблицы 6.

• 8.4.3.18 Повторить измерения для всех каналов входа В и записать полученные значения в таблицу 6.

• 8.4.3.19 Результаты поверки считать положительными, если значения входного импеданса соответствуют указанным в таблицах 4 - 6. В противном случае осциллограф бракуется и направляется в ремонт.

8.5 Определение тока утечки

• 8.5.1 Определение тока утечки входа А

• 8.5.1.1 Установить следующие параметры осциллографа (рисунок 4):

  Panel Setups :	Recall FROM DEFAULT SETUP
  Select input:	A
  Channels Trace ON Input Coupling :	Channel 1, Channel 2, Channel 3 & Channel 4 GND on all 4 Channels
  Input gain:	20 mV/div. on all 4 Channels
  Trigger mode :	Auto
  Time base :	50 nsec/div.
  Trigger Input:	External
  Trigger Coupling :	GND
  Aux input attn :	XI

Ж

Рисунок 4

• 8.5.1.2 Установить цифровой мультиметр в режим измерения напряжения

• 8.5.1.3 Соединить мультиметр с каналом 1 осциллографа.

• 8.5.1.4 Измерить значение напряжения и записать полученное значение в таблицу 6.

• 8.5.1.5 Повторить измерения для всех каналов и входа Aux и записать полученные значения в таблицу 7.

Таблица 7

• 8.5.1.6 Установить значение коэффициента отклонения равным 20 мВ/дел и значение Coupling равным 50 Ом для всех 4-х каналов, установить значение импеданса входа Aux равным 50 Ом xl.

• 8.5.1.7 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 7.

• 8.5.1.8 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным 50 Ом /10.

• 8.5.1.9 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 7.

• 8.5.2 Определение тока утечки входа В (модели 804 - 820)

8.5.2.1 Установить следующие параметры осциллографа (рисунок 5):

Рисунок 5

• 8.5.2.2 Установить цифровой мультиметр в режим измерения напряжения

• 8.5.2.3 Соединить мультиметр с каналом 1 осциллографа.

• 8.5.2.4 Измерить значение напряжения и записать полученное значение в таблицу 8.

Таблица 8

• 8.5.2.5 Повторить измерения для всех каналов и входа Aux и записать полученные значения в таблицу 8.

• 8.5.2.6 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным 50 ohms /10.

• 8.5.2.7 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 8.

• 8.5.2.8 Установить значение коэффициента отклонения равным 20 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным lmeg ohms xl.

• 8.5.2.9 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 8.

• 8.5.2.10 Установить значение коэффициента отклонения равным 200 мВ/дел для всех 4-х каналов, установить значение импеданса входа Aux равным lmeg ohms /10.

• 8.5.2.11 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 8.

• 8.5.2.12 Установить значение коэффициента отклонения равным 2 В/дел для всех 4-х каналов

• 8.5.2.13 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 8.

• 8.5.2.14 Установить значение коэффициента отклонения равным 20 мВ/дел и значение Coupling в состояние АС для всех 4-х каналов.

• 8.5.2.15 Измерить значение напряжения для всех каналов и входа Aux и записать полученные значения в таблицу 8.

• 8.5.3 Определение тока утечки входа В (модели 825 и 830)

8.5.3.1 Провести измерения, как описано выше, для каналов осциллографа из таблицы 9.

Таблица 9

• 8.5.4 Результаты поверки считать положительными, если значения токов утечки соответствуют указанным в таблицах 7 - 9. В противном случае осциллограф бракуется и направляется в ремонт.

8.6 Определение абсолютной погрешности измерения напряжения постоянного тока

• 8.6.1 Определение абсолютной погрешности измерения напряжения постоянного тока для входов А и В, при положительной полярности сигнала постоянного тока, значении входного импеданса 50 Ом (модели 804 - 820)

• 8.6.1.1 Установить следующие параметры осциллографа:

  Panel Setups :	Recall FROM DEFAULT SETUP
  Select input:	В
  Channels Trace ON Input Coupling :	Channel 1, Channel 2, Channel 3 & Channel 4 DC 50 Ом для 4-х каналов
  Input offset:	0.0 mV для 4-х каналов
  Input gain :	10 mV/div для 4-х каналов
  Bandwidth :	Full
  Cl Averaging :	1 sweeps
  C2 Averaging :	1 sweeps
  C3 Averaging :	1 sweeps
  C4 Averaging :	1 sweeps
  Trigger setup :	Edge
  Trigger on :	Line
  Mode :	Auto
  Time base :	1 msec/div
  Sampling mode :	Real Time

Установить параметры:

Примечание: 1 При использовании в качестве источника питания приборов, не имеющих достаточного разрешения или имеющим высокий уровень собственного шума на нижних диапазонах необходимо применять 20 дБ аттенюаторы (рисунки 6 и 7). При использовании в качестве источника питания прецизионного калибратора постоянного (Fluke 9500) тока нет необходимости применения аттенюаторов 20 дБ (рисунок 8).

2 При проведении измерений на входе А необходимо использовать адаптер LPA-BNC или адаптер LPA-SMA-A с адаптером SMA/BNC.

ПКЗлЬ [ГПГМз №>

Аттенюаторы 20 дБ

Источник питания

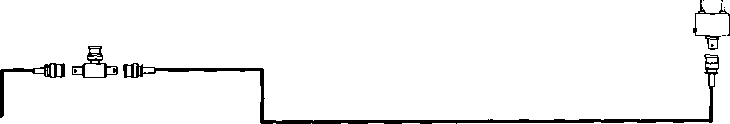

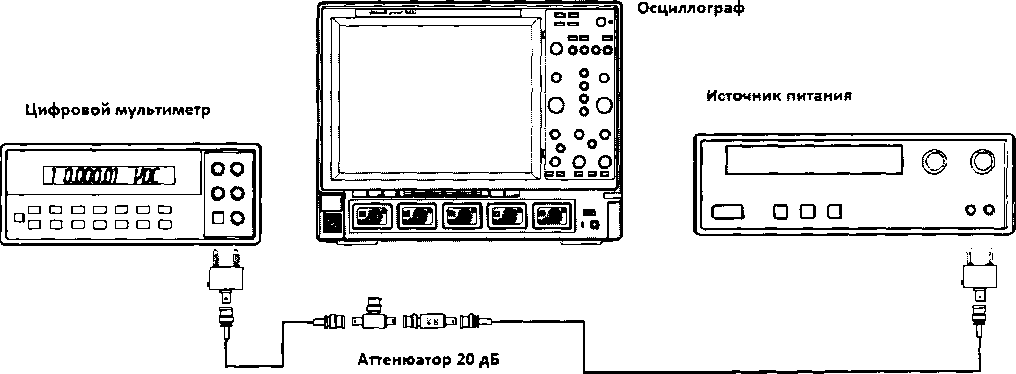

Рисунок 6. Схема измерений при значении коэффициента отклонения 10 мв/дел- 20 мВ/дел.

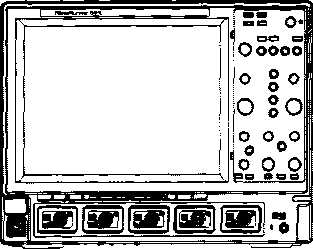

Осциллограф

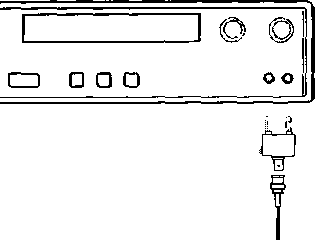

Рисунок 8. Схема измерений при значении коэффициента отклонения 500 мВ/дел - 1 В/дел.

• 8.6.1.2 Установить значение выходного напряжения источника питания + 3 В.

• 8.6.1.3 Соединить вход цифрового мультиметра с выходом источника питания и измерить значение напряжения Um+.

• 8.6.1.4 Записать измеренное значение Um+ в соответствующую графу таблицы 10.

Таблица 10

• 8.6.1.5 Нажать клавишу Clear Sweeps

• 8.6.1.6 Нажать клавишу STOP после 100 измерений. Считать среднее измеренное значение Uocn+ (отображается как P...:mean(C...), рисунок 10) с экрана осциллографа и записать полученное значение в соответствующую графу таблицы 10.

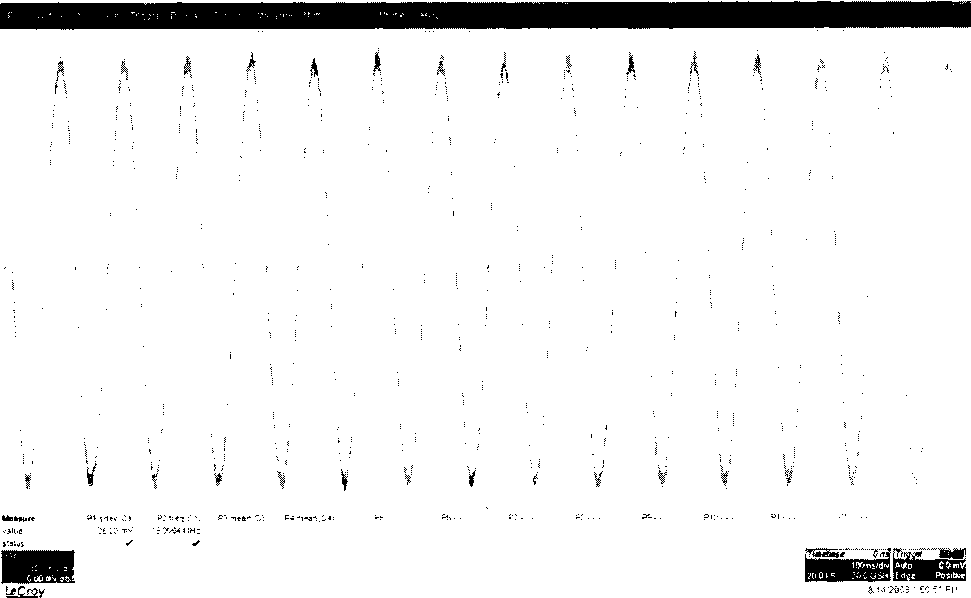

Рисунок 10

• 8.6.1.7 Повторить измерения для всех каналов осциллографа, устанавливая триггер в положение Auto.

• 8.6.1.8 Повторить измерения для каждого значения напряжения источника питания из таблицы 10.

• 8.6.1.9 Вычислить значение абсолютной погрешности измерения напряжения постоянного тока как разницу между показаниями мультиметра Um+ и показаниями Uocu+.

• 8.6.1.10 Повторить измерения для входа А.

• 8.6.2 Определение абсолютной погрешности измерения напряжения постоянного тока для входов А и В, при отрицательной полярности сигнала постоянного тока, значении входного импеданса 50 Ом (модели 804 - 820).

• 8.6.2.1 Установить параметры осциллографа в соответствии с п.8.7.1.1:

• 8.6.2.2 Для получения отрицательной полярности развернуть вилку кабеля на выходе источника питания.

• 8.6.2.3 Установить значение выходного напряжения источника питания + 3 В.

• 8.6.2.4 Соединить вход цифрового мультиметра с выходом источника питания и измерить значение напряжения Um-

• 8.6.2.5 Записать измеренное значение Um- в соответствующую графу таблицы 10.

• 8.6.2.6 Нажать клавишу Clear Sweeps

• 8.6.2.7 Нажать клавишу STOP после 100 измерений. Считать среднее измеренное значение иосц- (отображается как P...:mean(C...), рисунок 10) с экрана осциллографа и записать полученное значение в соответствующую графу таблицы 10.

• 8.6.2.8 Вычислить значение абсолютной погрешности измерения напряжения постоянного тока как разницу между показаниями мультиметра Um- и показаниями Uocn-.

• 8.6.2.9 Повторить измерения для входа А.

8.6.3 Определение абсолютной погрешности измерения напряжения постоянного тока для входа В, при положительной полярности сигнала постоянного тока, значении входного импеданса 1 МОм (модели 804 - 820).

8.6.3.1 Установить следующие параметры осциллографа:

Примечание: При значении коэффициента отклонения от 5 мв/дел до 50 мВ/дел соединить приборы в соответствии с рисунком 6; при значении коэффициента отклонения 200 мВ/дел соединить приборы в соответствии с рисунком 7; при значении коэффициента отклонения 2 В/дел соединить приборы в соответствии с рисунком 8. Также необходимо подключать согласованную нагрузку 50 Ом на вход осциллографа.

• 8.6.3.2 Установить значение выходного напряжения источника питания + 1,5 В.

• 8.6.3.3 Соединить вход цифрового мультиметра с выходом источника питания и измерить значение напряжения Um+.

• 8.6.3.4 Записать измеренное значение Um+ в соответствующую графу таблицы 11.

• 8.6.3.5 Нажать клавишу Clear Sweeps

• 8.6.3.6 Нажать клавишу STOP после 100 измерений. Считать среднее измеренное значение U_ocu+ (отображается как P...:mean(C...), рисунок 9) с экрана осциллографа и записать полученное значение в соответствующую графу таблицы 11.



Measure

P2mean(C2= РЗ <v.etr.iC3; РЛ тг&п<С4'_:         Р5---

value

50 С-кЗ

Рисунок 9

• 8.6.3.7 Повторить измерения для всех каналов осциллографа, устанавливая триггер в положение Auto.

• 8.6.3.8 Повторить измерения для каждого значения напряжения источника питания из

таблицы 11.

Таблица И.

• 8.6.3.9 Вычислить значение абсолютной погрешности измерения напряжения постоянного тока как разницу между показаниями мультиметра U_M+ и показаниями U_ocu+.

• 8.6.4 Определение абсолютной погрешности измерения напряжения постоянного тока для входа В, при отрицательной полярности сигнала постоянного тока, значении входного импеданса 1 МОм.

• 8.6.4.1 Установить параметры осциллографа в соответствии с п. 8.7.3.1:

Примечание: для получения отрицательной полярности развернуть вилку кабеля на

выходе источника питания.

• 8.6.4.2 Установить значение выходного напряжения источника питания + 1,5 В.

• 8.6.4.3 Соединить вход цифрового мультиметра с выходом источника питания и измерить значение напряжения им-

s.6.4.4 Записать измеренное значение Um- в соответствующую графу таблицы 11.

• 8.6.4.5 Нажать клавишу Clear Sweeps

• 8.6.4.6 Нажать клавишу STOP после 100 измерений.

• 8.6.4.7 Считать среднее измеренное значение U_ocu- (отображается как Р...:шеап(С...), рисунок 11) с экрана осциллографа и записать полученное значение в соответствующую графу таблицы 11.

• 8.6.4.8 Вычислить значение абсолютной погрешности измерения напряжения постоянного тока как разницу между показаниями мультиметра U_M- и показаниями U_ocu-

• 8.6.4.9 Повторить измерения для всех каналов осциллографа.

• 8.6.5 Определение абсолютной погрешности измерения напряжения постоянного тока для входа В 50 Ом (модели 825 и 830)

• 8.6.5.1 Провести измерения, как описано выше, устанавливая значения параметров в соответствии с таблицей 11 для всех каналов осциллографа.

Примечание: для каналов 2 и 3 не проводить измерения при значениях коэффициента отклонения, равных 5 мВ и 1 В.

• 8.6.6 Определение абсолютной погрешности измерения напряжения постоянного тока для входа В 1 МОм (модели 825 и 830)

• 8.6.6.1 Провести измерения, как описано выше, устанавливая значения параметров в соответствии с таблицей 16 для каналов 1 и 4 осциллографа.

• 8.6.7 Результаты поверки считать положительными, если значения абсолютной погрешности установки коэффициента отклонения соответствуют указанным в таблицах 10 и 11. В противном случае осциллограф бракуется и направляется в ремонт.

• 8.7 Определение неравномерности полосы пропускания

• 8.7.1.1 Установить следующие параметры осциллографа (рисунок 10):

  Recall FROM DEFAULT SETUP A

  Channel 1

  DC 50 Ом

  10 mV/div

  Full

Panel Setups :

Input Select:

Channels Trace ON

Input Coupling :

Input gain :

Bandwidth :

Изменяемые параметры Pl : SdevofCl

P2 : Freq of Cl Turn on statistics

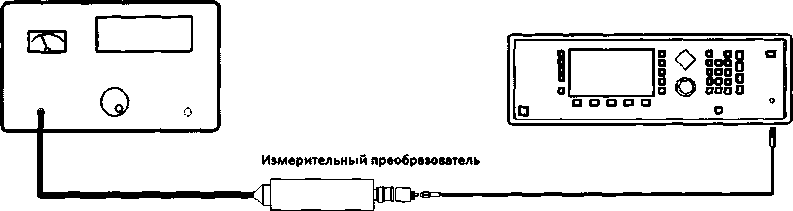

• 8.7.1.2 Соединить оборудование в соответствии с рисунком 10.

8.8

Измеритель мощности Генератор сигналов

Рисунок 10.

• 8.8.1.1 Установить значение частоты выходного сигнала генератора равной 15 МГц

• 8.8.1.2 Установить значение амплитуды выходного сигнала генератора равное 21 мВ (эффективное значение). Значение контролировать с помощью измерителя мощности.

• 8.8.1.3 Записать измеренное значение амплитуды в 4-ю колонку таблицы для значения частоты 15 МГц.

• 8.8.1.4 Повторить измерения, устанавливая значение частоты выходного сигнала генератора в соответствии с таблицей 12.

• 8.8.1.5 Отсоединить выход генератора от измерительного преобразователя и тем же кабелем присоединить ко входу А канала 1 осциллографа

• 8.8.1.6 Установить значение частоты выходного сигнала генератора равной 15 МГц

• 8.8.1.7 Подать с генератора сигнал с амплитудой, равной амплитуде, записанной в колонку 4 таблицы 12, затем нажать клавишу clear sweeps.

• 8.8.1.8 Измерить осциллографом значение Sdevl (рисунок И) и записать его в таблицу 12.

8.8.1.9 Таблица 12.

Рисунок 1 1.

• 8.8.1.10 Повторить измерения Sdevn для всех значений частоты и всех каналов осциллографа из таблицы 12.

• 8.8.1.11 Рассчитать значение неравномерности полосы пропускания ДА по формуле:

[StdDev(n)i

=²⁰ • '*•

• 8.8.1.12 Повторить измерения и вычисления для всех каналов осциллографа.

• 8.8.1.13 Результаты поверки считать удовлетворительными, если значение неравномерности полосы пропускания Д А не превысит ± 3 дБ.

• 8.9 Определение погрешности измерения периода (частоты)

• 8.9.1 Установить на калибраторе режим генератора синусоидального напряжения (частота 10,0 МГц и уровень сигнала 600 мВ).

• 8.9.2 Подключить выход формирователя 9530 на вход 50 Ом канала 1 поверяемого осциллографа.

• 8.9.3 Установить органы управления осциллографа в следующие положения:

  Канал 1 Синхронизация Развертка Дисплей Режим измерения

  включён, Связь DC, вх. сопротивление 50 Ом Тип/Фронтом, Источник/Канал 1, Режим/Авто Реальное время Тип/Вектор, Накопление /Выкл Частота

Коэффициент развёртки 500 мс/дел

Коэффициент отклонения      100 мВ/дел

Длина внутренней памяти      500 точек

• 8.9.4 Подать напряжение с выхода калибратора на вход поверяемого осциллографа.

• 8.9.5 Считать значение частоты нулевых биений входного сигнала по показаниям измерения частоты.

• 8.9.6 Результаты поверки считать удовлетворительными, если частота нулевых биений не более 10 Гц.

• 8.10 Определение времени нарастания переходной характеристики (ПХ)

• 8.10.1 Определение времени нарастания переходной характеристики проводить с использованием формирователя, указанного в таблице 13.

• 8.10.2 Измерения провести на всех каналах и входах (ProBus, ProLink и 2,4/2,92 мм) поверяемого осциллографа.

• 8.10.3 Выход формирователя подключить на вход ProBus первого канала поверяемого осциллографа. Установить на калибраторе режим формирования сигнала с малым временем нарастания 25 пс для формирователя 9550 и уровнем сигнала 0,5 В.

• 8.10.4 Сигнал с выхода калибратора подать на вход поверяемого осциллографа. Провести измерение времени нарастания ПХ.

• 8.10.5 Органы управления осциллографа устанавливать в следующие положения:

Канал 1                 включён

Связь                 DC

входное сопротивление  50 Ом

ограничение полосы пропускания выключено

Режим измерения       Rise (10%-90%)

статистика измерений    включена

Коэффициент отклонения 100 мВ/дел

8.10.6 Нажать на передней панели осциллографа кнопку «Очистка экрана» и произве

сти считывание среднего значения результата измерения времени нарастания при числе статистки измерений не менее 50.

• 8.10.7 Вычислить действительное значение времени нарастания осциллографа по формуле:



где tH3M - время нарастания, измеренное согласно п. 8.9.6, tc - время нарастания испытательного импульса с калибратора

8.10.8 Результаты поверки считать удовлетворительными, если действительное значение времени нарастания ПХ не превышает значений, указанных в таблице 13.

Таблица 13

• 9.1 При положительных результатах поверки на осциллограф выдается свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки поверяемый осциллограф к дальнейшему применению не допускается. На него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования, i

Начальник НИО-1 ФГУП «ВНИИФТРИ»
