СОГЛАСОВАНО

Система обеспечения единства измерений Республики Беларусь

Генераторы оптические ОГ-2-3

МЕТОДИКА ПОВЕРКИ

МРБ МП.<W2015

РАЗРАБОТАНО

Начальник отдела метрологии ЗАО «Институт информационных

технологий»

М.Л. Гринштейн

2015

Содержание

л.

7.3. 2 Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3

  • 7.3.3 Определение составляющей абсолютной погрешности

воспроизведения расстояния, обусловленной собственной задержкой генератора ОГ-2-3

ослабления оптического излучения

  • 7.3.6 Определение максимального ослабления, вносимого

аттенюаторами

Приложение А (рекомендуемое) Форма протокола поверки

1ехн«чеСКоИ

Настоящая методика поверки (далее - МП) распространяется на генераторы оптические ОГ-2-3 ТУ BY 100003325.017-2014 (далее - генератор ОГ-2-3), предназначенные для поверки и калибровки оптических рефлектометров.

Настоящая МП устанавливает объем и последовательность операций первичной и последующих поверок генератора ОГ-2-3.

Настоящая МП разработана в соответствии с требованиями ТКП 8.003-2011 "Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ".

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки генератора ОГ-2-3 выполняют операции,

указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Внешний осмотр

7.1

Опробование

7.2

Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3

7.3.2

Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной собственной задержкой генератора ОГ-2-3

7.3.3

Определение длительностей оптических импульсов

7.3.4

Определение абсолютной погрешности измерения вносимого ослабления оптического излучения

7.3.5

Определение максимального ослабления, вносимого аттенюаторами

7.3.6

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

2 Средства поверки

При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) эталонов

и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

1

2

7.3.2

Источник временных сдвигов И1-8 (далее ИВС И1-8).

Относительная погрешность частоты кварцевого генератора, определяющая относительную составляющую погрешности изменения временного положения импульса: 5К0 = ± 5-10’7 через 1 ч самопрогрева в течение 30 сут.

ИВС может быть синхронизирован внешним синусоидальным сигналом частотой 10 МГц.

Генератор сигналов E8257D.

Основная относительная погрешность частоты кварцевого генератора

R - + о. 1 л-8                                                    /А?/ Отася научно- X

0-XO1U.                                             технической

Осциллограф С1-157.                                        информация^

Минимальный коэффициент развертки 2 нс/дел, время нар^тания°Рч^и®^" переходной характеристики 3,5 нс.

Продолжение таблицы 2

2

3

7.3.3

Рефлектометр оптический FX300.

Тип ОВ - одномодовый и многомодовый. Диапазон расстояний до 400 км, минимальная дискретность отсчета по расстоянию 0,03 м, динамический диапазон до 46 дБ.

Пределы допускаемого значения абсолютной погрешности измерения расстояний Д1_ = ± (0,5 + dL +3-10’s-L), м

где dL - дискретность отсчетов по расстоянию; L - показание рефлектометра, м.

Оптическое волокно одномодовое длиной от 100 до 500 м.

Оптическое волокно многомодовое длиной от 100 до 500 м.

7.3.4

Рефлектометр оптический FX300.

7.3.5

Тестер оптический OT-2-3A.

Диапазон измерения оптической мощности от минус 80 до плюс 7 дБм; пределы допускаемой относительной погрешности измерения относительных уровней оптической мощности ±0,8 %.

7.3.6

Тестер оптический ОТ-2-ЗА.

Примечания

  • 1 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемого генератора ОГ-2-3 с требуемой точностью.

  • 2 Все средства измерений должны иметь действующие клейма и (или) свидетельства о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителя и имеющих квалификационную группу не ниже третьей в соответствии с ТКП 427-2012 "Правила техники безопасности при эксплуатации электроустановок", изучивших настоящую МП и эксплуатационную документацию на генератор ОГ-2-3 и средства его поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1  При подготовке и проведении поверки должны быть соблюдены требования безопасности согласно ГОСТ 12.3.019-80 "Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности", СТБ IEC 60825-1-2017 "Безопасность лазерных изделий. Часть 1. Классификация оборудования и требования" и эксплуатационным документам генератора ОГ-2-3.

  • 4.2 При проведении поверки необходимо не допускать попадания в глаза лазерного излучения.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20±5) °C;

  • - относительная влажность воздуха (65±15) %.

    Отдел технической информа11,1,‘..

    и 11ОР"аП1ВНОИ

    -.НИИ

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки необходимо:

  • - проверить срок действия свидетельств о поверке средств измерений, применяемых при поверке;

  • - подготовить применяемые при поверке приборы к работе согласно их эксплуатационным документам.

  • 6.2 Оптические разъемы всех приборов и устройств, используемых при поверке, очищают в соответствии с требованиями их технических описаний.

Оптические разъемы генератора ОГ-2-3 и оптических соединительных кабелей очищают в соответствии разделом "Техническое обслуживание" руководства по эксплуатации генератора ОГ-2-3.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1  При проведении внешнего осмотра должно быть установлено соответствие поверяемого генератора ОГ-2-3 следующим требованиям:

  • - соответствие комплектности эксплуатационным документам;

  • - отсутствие видимых механических повреждений;

  • - исправность кабелей и разъемов, четкость маркировки;

  • - исправность и прочность крепления органов управления.

  • 7.1.2 Генератор ОГ-2-3, не соответствующий требованиям 7.1.1, дальнейшей поверке не подлежит.

  • 7.2 Опробование

    • 7.2.1 Для проведения опробования генератора ОГ-2-3 необходимо выполнить следующие операции:

а) подключить генератор ОГ-2-3 к сети напряжением 230 В с помощью блока питания, входящего в комплект поставки.

Включить генератор ОГ-2-3, при этом на его передней панели загорится светодиод "Сеть";

б) соединить генератор ОГ-2-3 с ПК через порт USB.

При первом подключении данного генератора ОГ-2-3 к ПК установить на ПК драйвер;

в) загрузить управляющую программу генератора ОГ-2-3;

г) в программе генератора ОГ-2-3 нажать кнопку .__-асс??^н^е.,......I - откроется

окно "Проверка шкалы расстояний";

д) закрыть окно "Проверка шкалы расстояний";

е) в программе генератора ОГ-2-3 нажать кнопку            - откроется окно

"Проверка шкалы затухания";

ж) для идентификации программного обеспечения генератора ОГ-2-3 необходимо выбрать пункт меню "О программе" и в появившемся окне прочитать версию программного обеспечения.

Результат считают удовлетворительным, ecj "Проверка шкалы расстояний" и "Проверка шкалы программного обеспечения имеет номер 6.10.6.2 или выи

  • 7.3 Определение метрологических характеристик генератора ОГ-2-3

    • 7.3.1 Установка общих параметров измерения

Перед проведением работ по определению метрологических характеристик генератора ОГ-2-3 необходимо:

а) загрузить управляющую программу генератора ОГ-2-3;

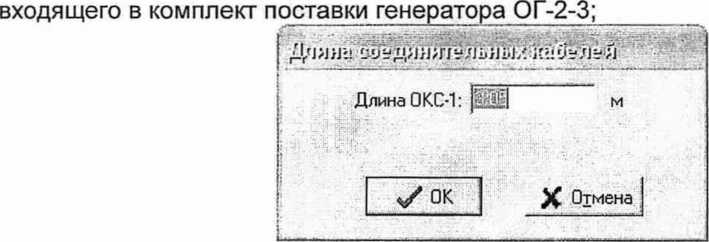

б) выбрать пункт меню Параметры -> Длина соединительных кабелей и в окне, показанном на рисунке 1, ввести длину оптического соединительного кабеля,

Рисунок 1

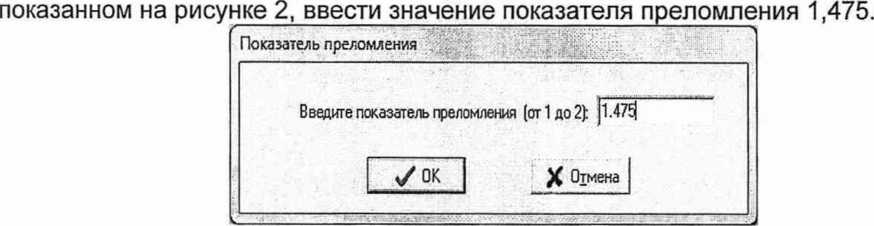

в) выбрать пункт меню Параметры Показатель преломления, и в окне,

Рисунок 2

В дальнейшем все измерения генератором ОГ-2-3 и рефлектометром необходимо проводить при значении показателя преломления, равном 1,475.

  • 7.3.2 Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3

Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3, проводят в следующей последовательности:

а) устанавливают генератор ОГ-2-3 в режим внешнего запуска. Для этого переключатель выбора режима запуска на задней панели генератора ОГ-2-3 переводят в положение "1";

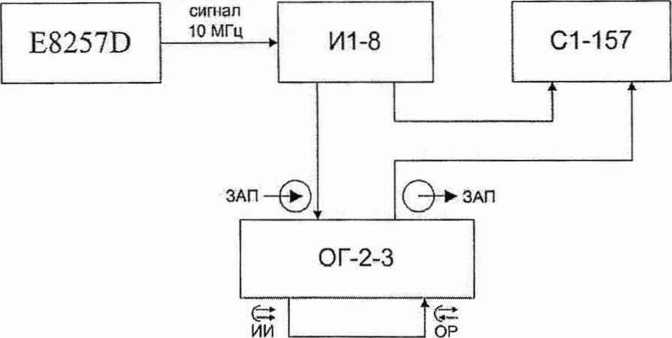

б) собирают схему согласно рисунку 3.

В этой схеме

  • - опорный импульс ИВС И1-8 подают на вход внешнего запуска "ЗАП" генератора ОГ-2-3;

  • - выход "ИИ" источников излучения генератора ОГ-2-3 с помощью оптического кабеля соединительного ОКС-1 соединяют со входом "ОР"

генератора ОГ-2-3;

repafo.paijx

Отдел 1J а уч и о \ •> \\ технической V6 с информации_  ; s ■.

к нормативной / q докумеи "нин /Ъ h

- задержанный импульс ИВС И1-8 и импульс с выхода ОГ-2-3 подаются на входы осциллографа С1-157;

опорный

ОКС-1

~® ЗАП - вход генератора ОГ-2-3 для подключения внешнего источника запускающих импульсов, w ЗАП - выход для контроля импульсов запуска с

ОР Т*4)

выхода оптического приемника генератора ОГ-2-3,         / - оптический вход

ИИ

генератора ОГ-2-3,          / - выход источников излучения; ОКС-1 -

оптический кабель соединительный

Рисунок 3

в) в программе генератора ОГ-2-3 нажимают кнопку            I _ откроется

окно "Проверка шкалы расстояний";

г) в этом окне устанавливают следующие параметры:

• измерительные импульсы:

- длина волны - наименьшая для поверяемого генератора ОГ-2-3;

  • - положение первого:

  • - 60 м для одномодового генератора ОГ-2-3;

  • - 70 м для многомодового генератора ОГ-2-3;

  • - длительность - 100 м;

  • - количество - 1;

  • • диапазон измеряемых расстояний рефлектометра:

  • - 550 км для одномодового генератора ОГ-2-3;

  • - 150 км для многомодового генератора ОГ-2-3;

  • • длительность импульса рефлектометра - 10 нс;

  • • показатель преломления - 1,475;

  • • сигнал обратного рассеяния:

  • - длина волны - по умолчанию устанавливается программой генератора ОГ-2-3;

  • - имитация обратного рассеяния - не включена;

д) устанавливают аттенюаторы генератора ОГ-2-3 в положение минимального затухания: в одномодовых генераторах ОГ-2-3 ползунки в окне программы выводят в верхнее положение, в многомодовых генератора ОГ-2-3 ручки аттенюаторов - в

крайнее положение против часовой стрелки;

е) нажимают кнопку

Зафиксировать параметры импульсов

Изменить параметры импульсов

ж) устанавливают на ИВС И1-8 следующие параметры:

она

Отдел иаучни-техннческон цлформ'аиии п нормативной цин

  • - период запуска - 5,5 мс при поверке одномодового генератора ОГ-2-3 и 1,5 мс при поверке многомодового генератора ОГ-2-3;

  • - полярность выходных импульсов - положительная;

  • - амплитуда выходных импульсов (1,5±1,0) В;

  • - переключатель "задержка nS" в положение 0 нс;

з) на экране осциллографа с помощью переключателей "задержка nS" ИВС И1-8 совмещают фронты задержанного импульса ИВС И1-8 и импульса, полученного с выхода "ЗАП" генератора ОГ-2-3, и фиксируют по ИВС И1-8 задержку Г(Я1-8;

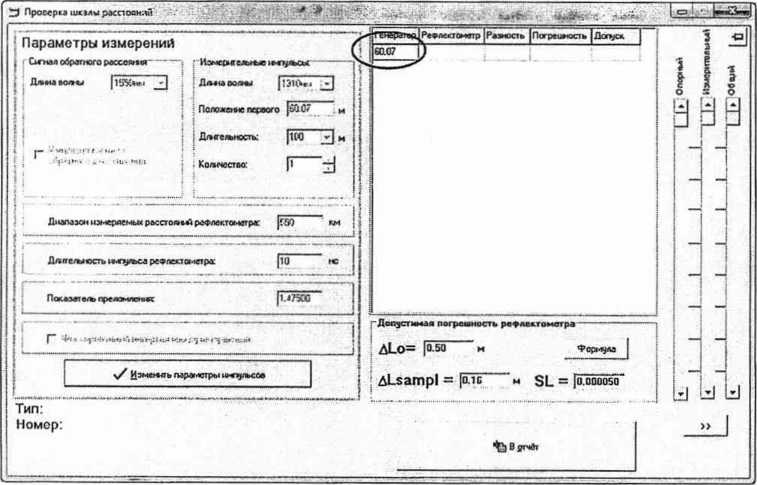

и) по генератору ОГ-2-3 фиксируют расстояние ь°{г~2~3> соответствующее положению измерительного импульса - см. рисунок 4;

Рисунок 4

к) отсоединяют вход "ЗАП" генератора ОГ-2-3 от выхода опорного импульса ИВСИ1-8;

л)   в окне "Проверка шкалы расстояний" нажимают кнопку

Изменить параметры импульсов

------------------------------ и устанавливают положение первого измерительного импульса, соответствующее наименьшему значению, указанному в таблице 3.

Остальные параметры - как в перечислениях г) и д).

Нажимают кнопку

ч/ Зафиксировать параметры импульсов

Таблица 3

Средство измерения

Положение первого измерительного импульса, м

Одномодовый генератор ОГ-2-3

100000

200000

300000

4000000

500000

Многомодовый генератор ОГ-2-3

50000

60000

80000

100000

м) соединяют вход "ЗАП" генератора ОГ-2-3 с выходом опорного импульса ИВСИ1-8;

н) на экране осциллографа с помощью переключателей "зад< полученного с выхода "ЗАП" генератора ОГ-2-3, и фиксируют по ИВС И1-8 задержку г"'-8;

ИВС И1-8 совмещают фронты задержанного импульса ИВС И1-8//ЙГ' импульса; V

•А Ъ \  51 нормативной ; с

o) по генератору ОГ-2-3 фиксируют расстояние ь°г~2~3

, соответствующее

положению измерительного импульса;

п) повторяют действия по перечислениям к) - о) для остальных положений первого измерительного импульса генератора ОГ-2-3, указанных в таблице 3;

p) повторяют действия по перечислениям г) - п) четыре раза;

с) рассчитывают изменение расстояния Т)"1-8, м, по показаниям ИВС И1-8 по формуле

пя1-8 _ с’(г:

Чу

-лГ)

(1)

где с - скорость света в вакууме, с = 2,9979246-108 м/с;

п - показатель преломления, п = 1,475;

У - номер точки положения первого измерительного импульса генератора ОГ-2-3 (см. перечисление л));

i - номер наблюдения при данном положении первого измерительного импульса генератора ОГ-2-3;

т) рассчитывают изменение расстояния, r~2~3, м, по показаниям генератора ОГ-2-3 по формуле

г>ОГ-2-3 _ тОГ-2-3 _ тОГ-2-3 ^ij        ~ b2,ij        Ь\,1      ’

(2)

где j - номер точки положения первого измерительного импульса генератора ОГ-2-3 (см. перечисление л));

i - номер наблюдения при данном положении первого измерительного импульса генератора ОГ-2-3;

у) рассчитывают разность , м, среднее арифметическое разности ~djy м, в показаниях генератора ОГ-2-3 и ИВС И1-8 и среднее квадратическое отклонение (CKO) Sj , м, по формулам

(3)

/=1

(4)

(5)

ф) для каждого положения первого измерительного импульса генератора ОГ-2-3 рассчитывают границы (без учета знака) составляющей абсолютной погрешности воспроизведения расстояний, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3, ALiicviii jt м, по формуле

Is

Ж

Отдел иаучно-техвичсскои

и нормативной докумен ими

*

папин

где AD"1 8 - абсолютная погрешность установки временного сдвига импульса

ИВС И1-8 для j-oro положения первого измерительного импульса генератора ОГ-2-3, м, определяемая из данных таблицы 1 по формуле

Результаты поверки считают удовлетворительными, если для каждого положения первого измерительного импульса генератора ОГ-2-3 границы составляющей абсолютной погрешности воспроизведения расстояний, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3, Д£нея„„ 7, м, находятся в пределах ±3-10’6- Z)70/’“2"3 м, где

5 р ОГ-2-3

рОГ-2-3=Ы_^--- (8)

  • 7.3.3 Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной собственной задержкой генератора ОГ-2-3

Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной собственной задержкой генератора ОГ-2-3, проводят с использованием оптического рефлектометра в следующей последовательности.

а) устанавливают генератор ОГ-2-3 в режим внутреннего запуска. Для этого переключатель выбора режима запуска на задней панели генератора ОГ-2-3 переводят в положение "2";

б) к рефлектометру подключают оптическое волокно длиной от 100 до 500 м;

в) в программе рефлектометра устанавливают следующие параметры измерения:

  • - длина волны - любая, соответствующая одной из длин волн поверяемого ОМ генератора, или соответствующая наименьшей длине волны поверяемого ММ генератора;

  • - диапазон измеряемых расстояний - 2 км;

  • - длительность импульса рефлектометра - 10 нс;

  • - показатель преломления -1,475;

  • - дискретность отсчетов по расстоянию - наименьшая для данного диапазона измеряемых расстояний;

  • - время измерения 1 мин;

г) запускают рефлектометр на измерение с усреднением;

д) после окончания измерения на рефлектограмме устанавлива^^марНерХв основание импульса, отраженного от конца оптического волокна/и^фикси^уют/ значение длины оптического волокна Los- При этом используется /^максимальная растяжка масштаба по шкале затухания и шкале расстояний рефлектёме^^^вной

:

е) не отсоединяя ОВ от рефлектометра, его второй конец присоединяют к генератору ОГ-2-3 в соответствии со схемой рисунка 5;

ОКС - оптический кабель соединительный, СР - соединительная розетка, ОВ - оптическое волокно длиной от 100 до 500 м Рисунок 5

ж) в окне "Проверка шкалы расстояний" устанавливают следующие параметры:

  • • измерительные импульсы:

  • - длина волны - наименьшая для поверяемого генератора ОГ-2-3;

  • - положение первого - 100 м;

  • - длительность - 100 м;

  • - количество -1;

  • • диапазон измеряемых расстояний рефлектометра - 2 км;

  • • длительность импульса рефлектометра - 10 нс;

  • • показатель преломления - 1,475;

  • • сигнал обратного рассеяния:

  • - длина волны - по умолчанию устанавливается программой генератора ОГ-2-3;

- имитация обратного рассеяния - не включена;

з)

нажимают кнопку

«X Зафиксировать параметры импульсов

; она примет вид

Изменить параметры импульсов

Фиксируют положение измерительного импульса 1_°г'2'3, м, установленного управляющей программой генератора ОГ-2-3;

и) устанавливают аттенюаторы генератора ОГ-2-3 в положение минимального затухания: в одномодовых генераторах ОГ-2-3 ползунки в окне программы выводят в верхнее положение, в многомодовых генератора ОГ-2-3 ручки аттенюаторов - в крайнее положение против часовой стрелки;

к) запускают рефлектометр на измерение в режиме реального времени с параметрами измерения перечисления в). С помощью аттенюатора "Общий" генератора ОГ-2-3 устанавливают на экране рефлектометра амплитуду измерительного импульса на 14... 16 дБ выше уровня рефлектограммы оптического волокна, подключенного между рефлектометром и генератором;

л) останавливают измерение в режиме реального времени и запускают рефлектометр на измерение с усреднением;

м) после окончания измерения измеряют по рефлектометру расстояние LUMn до импульса генератора ОГ-2-3. Для этого:

  • - на экране рефлектометра устанавливают правый маркер на вершине измерительного импульса, а левый - на рефлектограмме оптического волокна слева от его конца и измеряют разность уровней сигнала между маркерами А, дБ;

  • - перемещают левый маркер в точку на переднем фронте измерительного импульса, так, чтобы разность уровней сигнала между маркерами-была максимально близкой к значению А.

Положение левого маркера считается расстоянием до измерительно^ импульса LUMn;

технической киформа®51’ и нормативной "мен 'ним

н) повторяют действия по перечислениям ж) - м) четыре раза, изменяя в управляющей программе генератора ОГ-2-3 положение измерительного импульса с шагом 1 м в сторону увеличения;

о) рассчитывают разность Zo/, м, среднее арифметическое разности показаний генератора ОГ-2-3 и рефлектометра, lQ, м, и среднее квадратическое отклонение So, м, по формулам

4=^. (10) (11) где i- номер измерения;

п) рассчитывают границы (без учета знака) составляющей погрешности, обусловленной собственной задержкой генератора ОГ-2-3 ДЛ0, м, по формуле

^4           +2‘~з~ ’

где dlP - дискретность отсчетов по расстоянию рефлектометра;

р) повторяют действия по перечислениям в) - п) для других длин волн поверяемого генератора ОГ-2-3. При этом длина волны ММ рефлектометра должна соответствовать длине волны поверяемого ММ генератора.

Результаты поверки считают удовлетворительными, если границы составляющей погрешности, обусловленной собственной задержкой генератора ОГ-2-3, А£о, находятся в пределах ±0,15 м.

  • 7.3.4 Определение длительностей оптических импульсов

Определение длительностей оптических импульсов проводят с помощью оптического рефлектометра.

Для этого выполняют следующие действия:

а) соединяют генератор ОГ-2-3 с оптическим рефлектометром.

б) в программе генератора открывают окно "Проверка шкалы расстояний" и устанавливают следующие параметры:

измерительные импульсы:

  • - длина волны - наименьшая для поверяемого генератора ОГ-2-3;

  • - положение первого - 10000 м;

  • - длительность - 30 м;

- количество -1;

Очдел науч но-1ехннческои

диапазон измеряемых расстояний рефлектометра - 20 км; длительность импульса рефлектометра - 10 нс; показатель преломления - 1,475;

• сигнал обратного рассеяния:

  • - длина волны - по умолчанию устанавливается программой генератора ОГ-2-3;

  • - имитация обратного рассеяния - не включена;

в) в программе рефлектометра устанавливают следующие параметры измерения:

- длина волны - любая, соответствующая одной из длин волн генератора ОГ-2-3;

  • - диапазон измеряемых расстояний - 20 км;

  • - длительность импульса рефлектометра - 10 нс;

  • - показатель преломления - 1,475;

  • - дискретность отсчетов - наименьшая для данного диапазона расстояний;

  • - время измерения 15 с;

г) устанавливают аттенюаторы генератора ОГ-2-3 в положение минимального затухания: в одномодовых генераторах ОГ-2-3 ползунки в окне программы выводят в верхнее положение, в многомодовых генератора ОГ-2-3 ручки аттенюаторов - в крайнее положение против часовой стрелки;

д) запускают рефлектометр на измерение в режиме реального времени. С помощью аттенюатора "Общий" генератора ОГ-2-3 устанавливают на экране рефлектометра амплитуду измерительного импульса на 2-5 дБ ниже уровня насыщения вертикальной шкалы рефлектометра;

е) останавливают измерение в режиме реального времени и запускают рефлектометр на измерение с усреднением;

ж) после окончания измерения на рефлектограмме измеряют длительность импульса генератора ОГ-2-3 по уровню на 1,5 дБ ниже вершины импульса;

з) повторяют измерения для значений длительностей импульсов генератора ОГ-2-3 100; 300; 1000 и 3000 м;

и) закрывают окно "Проверка шкалы расстояний";

к) открывают окно "Проверка шкалы затухания" и в нем устанавливают следующие параметры:

  • • измерительный импульс:

  • - длина волны - наименьшая для поверяемого генератора ОГ-2-3;

  • - положение - 10000 м;

  • - длительность - 200 м;

  • • опорный импульс:

  • - длина волны - по умолчанию устанавливается программой генератора ОГ-2-3;

  • - положение - 2000 м;

  • - длительность - 200 м;

    диапазон измеряемых расстояний рефлектометра - 20 км; длительность импульса рефлектометра - 100 нс;

о) повторяют измерения для значений длительностей импульсов генератора ОГ-2-3 600; 1000; 2000 и 5000 м.

п) Повторяют измерения по перечислениям б) - о) для остальных длин волн генератора ОГ-2-3.

Результаты поверки считают удовлетворительными, если измеренные

7.3.5 Определение абсолютной погрешности измерения ослабления оптического излучения

ослабления оптического

длительности импульсов находятся в пределах, указанных в таблице 4. Таблица 4

Допускаемое значение длительности оптического импульса, м

при поверке шкалы расстояний

при проверке шкалы затуханий

30 + 3

200 ± 20

100 ± 10

600 ± 60

300 ± 30

1000 ±100

1000±100

2000 ± 200

3000 ± 300

5000 ± 500

ВНОСИМОГО

Определение абсолютной погрешности измерения вносимого оптического излучения проводят методом сравнения с показаниями тестера ОТ-2-ЗА.

При поведении обработки результатов измерения необходимо учитывать, что единицы измерения децибел в показаниях генератора ОГ-2-3 рассчитываются, как 5-lg(P1/P2), где Р1 и Р2 - линейные величины (например, значения оптической мощности в Вт). В показаниях оптического тестера ОТ-2-ЗА единицы измерения децибел рассчитываются, как 10-lg(P1/P2). Поэтому при сравнении величина ослабления, измеренная оптическим тестером ОТ-2-ЗА, должна делиться на 2.

Для определения абсолютной погрешности измерения значений вносимого ослабления выполняют действия в следующей последовательности:

а) соединяют вход "ОР" генератора ОГ-2-3 с измерителем мощности оптического тестера ОТ-2-ЗА;

ОГ-2-3 открывают окно "Проверка шкалы

б) в программе генератора затухания";

измерительного импульса наименьшую для ОГ-2-3      и      нажимают кнопку

в) выбирают длину волны

поверяемого генератора

Зафиксировать параметры импульсов

(остальные параметры - по умолчанию);

г) устанавливают аттенюаторы генератора ОГ-2-3 в положение минимального затухания: в одномодовых генераторах ОГ-2-3 ползунки в окне программы выводят в верхнее положение, в многомодовых генератора ОГ-2-3 ручки аттенюаторов - в крайнее положение против часовой стрелки;

О Измерить амплитуду

д) нажимают кнопку

Генератор ОГ-2-3 перейдет в режим измерения амплитуды измерительного импульса, и ее текущее значение появится в соответствующем окошке;

е) в окошко "Начальный уровень измерительного импульса" вводят

Зафиксировать в качестве начального уровня

значение 0 дБ и нажимают кнопку

После этого в окошках "Амплитуда измерительного импульса гейёрйтрр!" "Внесенное затухание" будет отображаться число 0.000 дБ;

ж) фиксируют показания оптического тестера ОТ-2-ЗА в качестйё/н^Шьного значения;                                              И          'Я

з) с помощью аттенюатора "Измерительный" генератора ОГ-2-3 вносят по показаниям генератора ОГ-2-3 ослабление аог-2-3,1 = (3,0±0,1) дБ.

и) фиксируют значение ослабления сготл дБ, измеренное оптическим тестером ОТ-2-ЗА.

к)  С помощью измерительного аттенюатора генератора ОГ-2-3 последовательно вносят ослабление по показаниям генератора ОГ-2-3 (6,0±0,1) дБ, (10,0±0,3) дБ, (15,0±0,3) дБ, (20,0±0,3) дБ, (23,0±0,3) дБ для ОМ генератора и (6,0±0,1) дБ, (10,0±0,3) дБ, (17,0±0,3) дБ для ММ генератора.

На каждом шаге фиксируют значения ослабления, измеренные генератором ОГ-2-3 и оптическим тестером ОТ-2-ЗА;

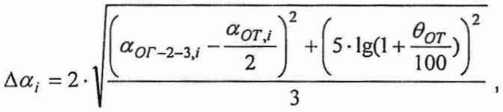

л) на каждом шаге рассчитывают границы (без учета знака) абсолютной погрешности измерения внесенного ослабления генератора ОГ-2-3 Аа„ дБ, по формуле

(13)

где aor-2-3,i~ ослабление, измеренное генератором ОГ-2-3 на z-ом шаге, дБ;

йот./ - ослабление, измеренное оптическим тестером ОТ-2-ЗА на Аом шаге, дБ;

вот - относительная погрешность измерения относительных уровней оптической мощности оптического тестера ОТ-2-ЗА, %.

Результаты поверки считают удовлетворительными, если границы абсолютной погрешности измерения вносимого ослабления находятся в пределах:

  • - ±0,015 аОг-2-з дБ для одномодовых генераторов ОГ-2-3;

  • - ±0,02-сгог-2-з дБ для многомодовых генераторов ОГ-2-3.

7.3.6 Определение максимального ослабления, вносимого аттенюаторами

Определение максимального ослабления, вносимого аттенюаторами, выполняется с помощью оптического тестера ОТ-2-ЗА в следующей последовательности:

а) соединяют вход "ОР" генератора ОГ-2-3 с измерителем мощности оптического тестера ОТ-2-ЗА;

б) в программе генератора ОГ-2-3 открывают окно "Проверка шкалы затухания" и в нем для измерительного импульса выбирают наименьшую длину волны (остальные параметры - по умолчанию);

в) устанавливают аттенюаторы генератора ОГ-2-3 в положение минимального затухания: в одномодовых генераторах ОГ-2-3 ползунки в окне программы выводят в верхнее положение, в многомодовых генератора ОГ-2-3 ручки аттенюаторов - в крайнее положение против часовой стрелки;

г) нажимают кнопку

Ц Измерить амплитуду

и фиксируют

уровень оптической мощности по показаниям оптического тестера ОТ-2-ЗА;

д) устанавливают максимальное затухание аттенюатора "Общий" генератора

ОГ-2-3;

е) фиксируют показания оптического тестера ОТ-2-ЗА и рассчитывают ослабление, внесенное аттенюатором Оатт. дБ, по формуле

С1атт=С(от/2,                                    (14)

где аот - ослабление, измеренное оптическим тестером ОТ-2-ЗА;

ж) возвращают оптический аттенюатор генератора ОГ-2-3 "Общий" в положение минимального затухания;

з) повторяют действия по перечислениям д) - ж) для аттенюатора "Измерительный”;

и)  повторяют действия по перечислениям з) - л) для аттенюатора "Измерительный" на каждой длине волны генератора.

Результаты поверки считают удовлетворительными, если максимальное значение ослабления, вносимого аттенюаторами, составляет:

  • - для одномодовых генераторов ОГ-2-3, не менее:

  • - 23 дБ для аттенюатора "Измерительный";

  • - 27 дБ для аттенюатора "Общий";

  • - для многомодовых генераторов ОГ-2-3 не менее 17 дБ для каждого аттенюатора.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформляются протоколом поверки, рекомендуемая форма которого приведена в приложении А.

  • 8.2 Если по результатам поверки генератор ОГ-2-3 признан пригодным к применению, то на него наносят поверительное клеймо и выдают свидетельство о поверке по форме, установленной ТКП 8.003 (приложение Г).

  • 8.3 Если по результатам поверки генератор ОГ-2-3 признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003 (приложение Д) с указанием причин. Генератор ОГ-2-3 к применению не допускается.

Приложение А

(рекомендуемое)

Форма протокола поверки

наименование организации, проводящей поверку

Аттестат аккредитацииВУ/______________от____________________________года

ПРОТОКОЛ №__-____

поверки генератора оптического

тип О Г-2-3______________________________№_____________________

п р и н а дл ежа ще го____________________________________________________________

наименование организации

И з гото в ител ь______________________________________________________________________

наименование изготовителя

Дата проведения поверки_________________________________________________

с... по...

Поверка проводится по ___________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица А.1

Наименование средства измерений, тип

Заводской номер

Условия поверки

  • - температура окружающего воздуха____________°C;

  • - относительная влажность_______________%;

Результаты поверки

А.1 Внешний осмотр______________________________________________________

соответствует/не соответствует

А.2 Опробование________________________________________________________

соответствует/не соответствует

А.З Определение метрологических характеристик

А.3.1 Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной нелинейностью шкалы расстояний генератора ОГ-2-3 Таблица А.2

И

зменение расстояния, м

Границы составляющей абсолютной погрешности, м

Пределы допускаемого значения составляющей абсолютной погрешности, м

И1-8

ОГ-2-3

Разность

Среднее арифметическое разности

СКО

07 Отдел научно ’1 технической

Вывод

инфор;'',й,1аи

до«5»«Я' 'JJ

А.3.2 Определение составляющей абсолютной погрешности воспроизведения расстояния, обусловленной собственной задержкой генератора ОГ-2-3

Длина волны______нм

Таблица А.З

Расстояние до импульса, м

Границы составляющей абсолютной погрешности, м

Пределы допускаемого значения составляющей абсолютной погрешности, м

Измеренное рефлектометром

Измеренное ОГ-2-3

Разность

Среднее арифметическое

разности

СКО

1

2

3

4

5

Вывод

А.3.3 Определение длительностей оптических импульсов

Длина волны______нм

Таблица А.4

Длительность оптического импульса, м

При поверке шкалы расстояний

При проверке шкалы затуханий

Измеренное значение

Допускаемое значение

Измеренное значение

Допускаемое значение

30 ±3

200 ± 20

100 ± 10

600 ± 60

300 ± 30

1000±100

1000±100

2000 ± 200

3000 ± 300

5000 ± 500

Вывод

А.З.4 Определение абсолютной погрешности измерения вносимого ослабления оптического излучения

Таблица А.5

Ослабление, дБ

Границы абсолютной погрешности, дБ

Пределы допускаемой абсолютной погрешности, дБ

Измеренное ОГ-2-3

Измеренное OT-2-3A (с учетом коэффициента 1/2)

Разность

1

2

3

4

5

Вывод

А.3.5 Определение максимального ослабления, вносимого аттенюаторами

Таблица А.6

Аттенюатор

Ослабление, дБ

Допускаемое значение, дБ, не менее

Общий

Измерительный

Вывод

Заключение__

соответствует/не соответствует

Свидетельство (заключение о непригодности) №_____________

Поверитель_________________

подпись

расшифровка подписи

1/

'Bi технически»

,\зД и иорматнэ»011 ^>Лдаум«- -да»

1 Нов.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
