Государственная система обеспечения единства измерений

РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ С ПОНТОНОМ

РВСП-5000

Методика поверки

МП 1176-7-2020

Казань 2020 г.

СОДЕРЖАНИЕ

Приложение А (справочное)

Приложение Б (обязательное)

Приложение В (рекомендуемое) Форма акта измерений базовой высоты резервуара... 17

Приложение Г (обязательное)

Приложение Д (обязательное)

Приложение Е (справочное)

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-5000.

Методика поверки. МП 1176-7-2020

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика поверки распространяется на резервуары стальные вертикальные цилиндрические с понтоном (далее - резервуар) номинальной вместимостью 5000 м3 (РВСП-5000 №№ 1, 2 изготовленные ООО «Востокмонтажгаз») расположенные по адресу: Республика Татарстан, Альметьевский район, ОАО им.Н.Е. Токарликова, расширение обустройства Сарапалинского нефтяного месторождения, Установка подготовки нефти (УПН) при ДНС-3010 (Литер А) и предназначенные для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие стандарты:

ГОСТ 12.0.004

Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005

Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.4.087

Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия

ГОСТ 12.4.137

Обувь специальная с верхом из кожи для защиты от нефти, нефтепродуктов, кислот, щелочей, нетоксичной и взрывоопасной пыли. Технические условия

ГОСТ 19781

Обеспечение систем обработки информации программное.

Термины и определения

ГОСТ 7502

Рулетки измерительные металлические. Технические условия

ГОСТ 12.4.310

Система стандартов безопасности труда. Одежда специальная для защиты работающих от воздействия нефти, нефтепродуктов. Технические требования

ГОСТ 8.570-2000 с Изм.

№1, 2

ГСИ. Резервуары стальные вертикальные цилиндрические.

Методика поверки

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем методике применяют следующие термины с соответствующими определениями.

  • 3.1 резервуар стальной вертикальный цилиндрический с понтоном: Стационарная мера вместимости с алюминиевым понтоном, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема нефти и нефтепродуктов.

  • 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефтепродукта в нем.

  • 3.3 градуировка резервуара: Операция по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

  • 3.4 вместимость резервуара: Внутренний объем резервуара с учетом объема внутренних деталей (незаполненных), который может быть наполнен жидкостью до определенного уровня.

  • 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

  • 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

  • 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая высоте уровня (далее - уровень) налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

  • 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

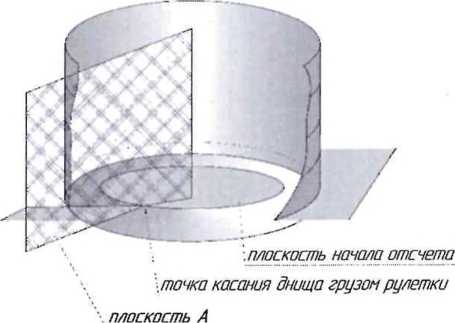

  • 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

  • 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

  • 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

  • 3.12 «мертвая» полость резервуара: Нижняя часть резервуара, из которой нельзя выбрать жидкость, используя раздаточное устройство.

  • 3.13 высота «мертвой» полости Нмп: Расстояние по вертикали отточки начала отсчета до нижнего среза раздаточного устройства.

  • 3.14 понтон: плавающее покрытие, предназначенное для уменьшения потерь от испарения, состоящее из мембраны (поверхности) и поплавков цилиндрической формы.

  • 3.15 сканер: Геодезический прибор, реализующий функцию линейных и угловых высокоскоростных измерений, с целью определения пространственного положения точек измеряемой поверхности в условной системе координат.

  • 3.16 станция: Точка стояния лазерного сканера во время проведения измерений.

  • 3.17 сканирование: Операция по измерению линейных и угловых координат точек, лежащих на поверхности стенки резервуара, внутренних деталей и оборудовании.

  • 3.18 облако точек: Результат сканирования в виде массива данных пространственных координат точек поверхностей с соответствующей станции.

  • 3.19 объединенное («сшитое») облако точек: Приведенные к одной системе координат облака точек, измеренные с соответствующих станций.

  • 3.20 программное обеспечение (ПО): Совокупность программ системы обработки информации и программных документов, необходимых для эксплуатации этих программ -по ГОСТ 19781.

  • 3.21 скан: Визуализированное трехмерное изображение облака точек.

  • 3.22 управляющая программа: Системная программа, реализующая набор функций управления, в который включают управление ресурсами и взаимодействием с внешней средой системы обработки информации, восстановление работы системы после проявления неисправностей в технических средствах - по ГОСТ 19781.

  • 3.23 ЗО-моделирование: Построение трехмерной модели объекта, по объединенному («сшитому») облаку точек специализированным программным обеспечением.

  • 3.24 тень: Не отсканированная область танка, возникающая при перекрытии луча сканера внутренними деталями и другими объектами.

4 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 4.1 Поверку резервуара осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица или индивидуальные предприниматели.

  • 4.2 Устанавливают следующие виды поверок резервуара:

  • - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

  • - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

  • - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуара проводят после гидравлических испытаний.

  • 4.3 Допускается дистанционный режим выполнения работ по поверке резервуара с привлечением сторонней организации, соответствующей требованиям пункта 8.2, для сканирования резервуара в соответствии с данной методикой, с последующей обработкой и выдачей результатов поверки специалистами Всероссийского научно-исследовательского института расходометрии (далее ВНИИР).

  • 4.4 Интервал между поверками - не более 5 лет.

5 МЕТОД ПОВЕРКИ

  • 5.1 Поверку резервуара проводят геометрическим методом с применением лазерной координатно-сканирующей системы (далее - сканер).

  • 5.2 Вместимость резервуара определяют на основании вычисленного объема 3D-модели резервуара, построенной с помощью специализированного программного обеспечения по результатам измерений пространственных координат точек, лежащих на внутренней поверхности резервуара.

6 ОПЕРАЦИИ ПОВЕРКИ

6.1 При выполнении измерений геометрических параметров внутренней полости резервуара выполняют операции указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта

Внешний осмотр

11.1

Измерение базовой высоты резервуара

11.2

Сканирование внутренней полости резервуара

11.3

Сканирование подпонтонного пространства

11.3.1

Сканирование надпонтонного пространства

11.3.2

Измерения прочих параметров резервуара

11.4

7 СРЕДСТВА ПОВЕРКИ

При проведении поверки резервуаров должны применятся следующие основные и вспомогательные средства поверки.

  • 7.1 Рулетку измерительную с грузом 2-го класса точности с верхним пределом измерений 30 м по ГОСТ 7502.

  • 7.2 Сканер с верхним значением диапазона измерений не менее 20 м и пределами допускаемой абсолютной погрешности во всем диапазоне измерений не более ± 2 мм.

Применяемое ПО - 3DReshaper или аналогичное программное обеспечение [1].

  • 7.3 Вспомогательные средства:

  • - термометр (пирометр) инфракрасный с диапазоном измерений температуры поверхности от минус 10 °C до плюс 65 °C, с пределами допускаемой абсолютной погрешности ± 2 °C

  • - анализатор-течеискатель типа АНТ-ЗМ;

  • - марки, листы формата А4 с контрастным изображением (рис. 1).

Рисунок 1 - Пример изображения марки.

  • 7.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

8 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 8.1 Измерения параметров при поверке резервуара проводит группа лиц (не менее двух человек), включая не менее одного специалиста, прошедшего курсы повышения квалификации.

  • 8.2 При проведении поверки резервуара в дистанционном режиме поверку проводит специалист ВНИИР-филиала ФГУП «ВНИИМ им. Д. И. Менделеева», прошедший обучение на курсах повышения квалификации и аттестованный в качестве поверителя, с привлечением к выполнению операций данной методики поверки лиц прошедших курсы повышения квалификации по программе ВНИИР-филиала ФГУП «ВНИИМ им. Д. И. Менделеева» «Поверка (калибровка) резервуаров, танков наливных судов и градуировка трубопроводов».

  • 8.3 К проведению работ допускаются лица, изучившие настоящую методику, техническую документацию на резервуар и его конструкцию и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004.

  • 8.4 Лица, проводящие работы, используют спецодежду по ГОСТ 12.4.310, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087.

  • 8.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи или внутри резервуара на высоте 2000 мм, не должна превышать ПДК, определенной по ГОСТ 12.1.005-88 и соответствовать гигиеническим нормативам ГН 2.2.5.3532.

  • 8.6 При необходимости для дополнительного освещения при проведении измерений параметров резервуара применяют переносные светильники.

  • 8.7 Перед началом работ проверяют исправность лестниц, перил и помостов с ограждениями.

9 УСЛОВИЯ ПОВЕРКИ И ПОКАЗАТЕЛИ ТОЧНОСТИ ИЗМЕРЕНИЙ

  • 9.1 При проведении первичной поверки соблюдают следующие условия.

    • 9.1.1 Температура окружающего воздуха:..............................от -5 °C до +35 °C.

    • 9.1.2 Атмосферное давление...............................................от 89,0 до 104,7 кПа.

    • 9.1.3 Допуск к производству работ осуществляется по наряду-допуску организации

- владельца резервуара.

  • 9.1.4 Резервуар при поверке должен быть порожним.

  • 9.1.5 Внутренняя поверхность резервуара должна быть очищена до состояния, позволяющего проводить измерения.

  • 9.2 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 2.

Таблица 2

Наименование параметра

Пределы допускаемой погрешности измерений параметров резервуаров

Диаметр, %

± 0,022

Высота пояса, мм

±5

Измерение расстояний, мм

±5

Объем внутренних деталей, м3

±(0,025-0,25)

  • 9.3 При соблюдении, указанных в таблице 2, пределов допускаемой погрешности измерений погрешность определения вместимости резервуара находится в пределах ±0,10%.

10 ПОДГОТОВКА К ПОВЕРКЕ

При подготовке к поверке проводят следующие работы.

  • 10.1 Изучают техническую документацию на резервуар.

  • 10.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

  • 10.3 В сервисном ПО сканера формируют файл проекта записи данных.

  • 10.4 Измеряют параметры окружающего воздуха.

  • 10.5 Проводят измерение температуры стенки резервуара с применением пирометра. Измерение температуры стенки резервуара проводят на 4 равноудаленных образующих стенки резервуара в первом, среднем, последнем поясах.

Значение температуры стенки принимают как среднее арифметическое значение измеренных значений.

Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.2).

  • 10.6 Получают следующие документы, выданные соответствующими службами владельца резервуара:

  • 11 ПРОВЕДЕНИЕ ПОВЕРКИ

11.1 Внешний осмотр

  • 11.1.1 При внешнем осмотре резервуара проверяют:

  • - соответствие конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

  • - исправность лестниц и перил;

  • - чистоту внутренней поверхности резервуара.

  • 11.1.2 Определяют перечень внутренних деталей, оборудования, влияющих на вместимость резервуара, например, незаполненные продуктом трубопроводы, тумбы пригруза, неперфорированные колонны и т.д. и фиксируют их в копии технического проекта для дальнейшего исключения их из расчета.

11.2 Измерение базовой высоты резервуара

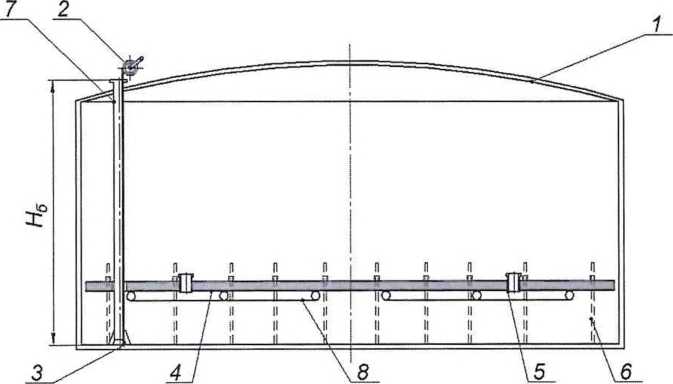

  • 11.2.1 Опускают измерительную рулетку с грузом через измерительный люк резервуара до точки касания днища грузом рулетки. Фиксируют мелом точку касания днища грузом рулетки и устанавливают в ней марку (рисунок А. 1).

  • 11.2.2 Отсчет значения базовой высоты Нб проводят от риски измерительного люка или от его верхнего среза.

Измерения проводят не менее двух раз. Результаты двух измерений не должны превышать 1 мм. Если расхождение результатов измерений превышает 2 мм, то измерения продолжают до получения расхождения двух результатов, не превышающих 2 мм.

Результаты измерений /7б и место измерений базовой высоты вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

  • 11.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара.

Примечание - Измерения проводят не позднее 12 месяцев с даты поверки.

При ежегодных измерениях базовой высоты резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

  • 11.2.4 При изменении базовой высоты по сравнению со значением, установленным при поверке резервуара, более чем на 0,1 %, устанавливают причину и устраняют ее.

При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

11.3 Сканирование внутренней полости резервуара

Сканирование внутренней полости резервуара проводят в два этапа:

  • - сканирование подпонтонного пространства;

  • - сканирование надпонтонного пространства.

При проведении работ проводят следующие операции.

  • 11.3.1 Сканирование подпонтонного пространства

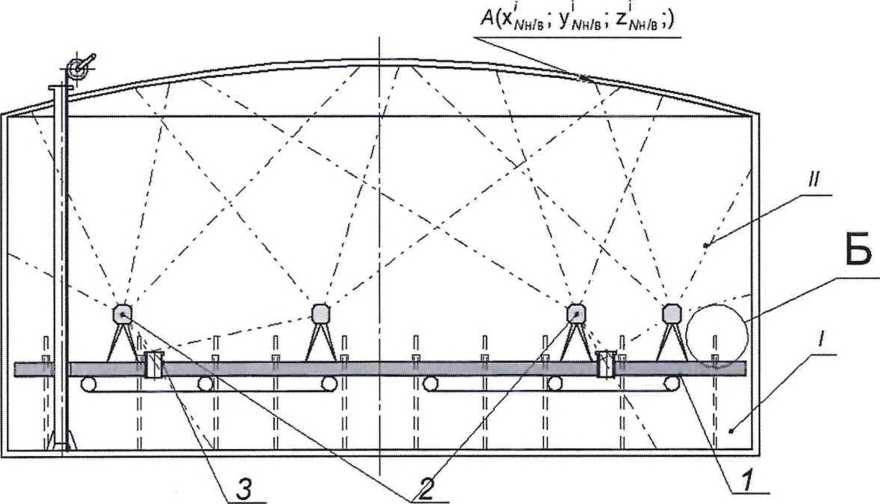

  • 11.3.1.1 Устанавливают сканер в подпонтонном пространстве резервуара (рисунок А.2). Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

  • 11.3.1.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Обязательная установка станций, расположенных под патрубками понтона (поз. 4), обеспечивающей сканирование внутренней полости патрубка и части кровли резервуара (поз. 3).

Количество станций должно быть не менее пяти.

Схема размещения станций должна обеспечить видимость с каждой станции марки (рисунок А.2).

  • 11.3.1.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

  • 11.3.1.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

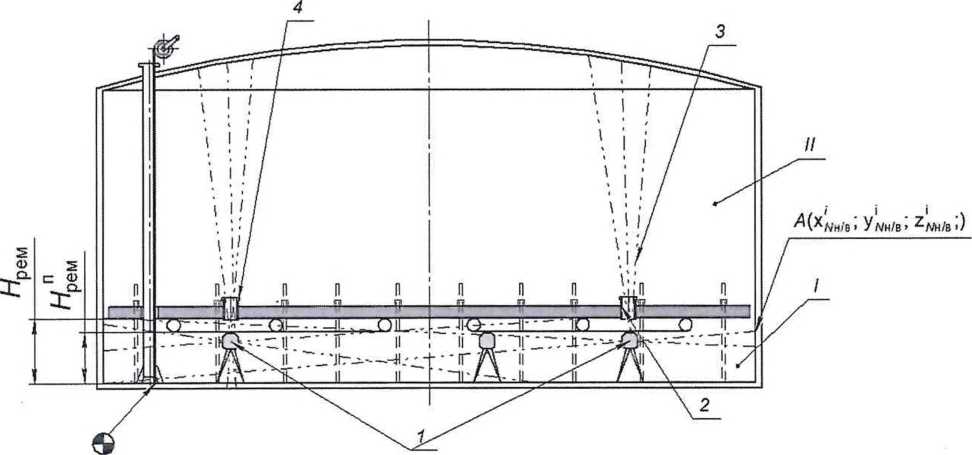

  • 11.3.2 Сканирование надпонтонного пространства

  • 11.3.2.1 Устанавливают сканер в надпонтонном пространстве резервуара (рисунок А.4). Прибор горизонтируют с применением трегера с дальнейшим контролем электронным встроенным уровнем (при наличии).

  • 11.3.2.2 Определяют необходимое количество станций сканирования и места их расположения, обеспечивающих исключение не просканированного пространства (теней).

Обязательная установка станций, расположенных над патрубками понтона (поз. 3). обеспечивающей сканирование внутренней полости патрубка и части днища резервуара.

Количество станций должно быть не менее пяти.

  • 11.3.2.3 Сканирование проводят последовательно с каждой станции в режиме кругового обзора (360°). Дискретность сканирования устанавливают в пределах: от 3 до 5 мм.

  • 11.3.2.4 Операции сканирования и взаимной привязки станций проводят в соответствии с требованиями технической документации на прибор и применяемого ПО.

Результаты измерений автоматически фиксируются и записываются в памяти процессора сканера в заранее сформированном файле.

11.4 Измерения прочих параметров резервуара

  • 11.4.1 Измерение параметров понтона

Для вычисления вместимости резервуара с учетом влияния погруженной части понтона проводят измерения следующих параметров.

  • 11.4.1.1 Ввиду того, что на момент проведения поверки резервуара опоры понтона находятся в ремонтном положении необходимо измерить высоту установки рабочей высоты (рисунок А.5). Высоту установки рабочей высоты Лраб измеряют измерительной рулеткой находясь на понтоне резервуара. Схема измерений приведена на рисунке А.5.

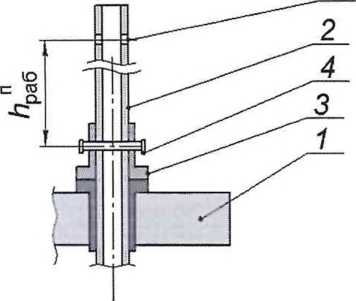

  • 11.4.1.2 Измеряют высоту от днища до нижней части поплавков Н^ем, мм (рисунок А.2).

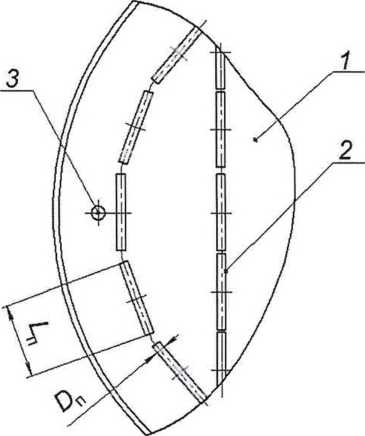

  • 11.4.1.3 Измеряют диаметр Оп, мм, длину поплавков L^, мм, определяю их количество и массу понтона /77п , кг, (из исполнительной документации).

  • 11.4.1.4 Значения вносят в протокол форма которого приведена в приложении Б (таблица Б.4).

  • 11.4.2  При наполнении резервуара продуктом его вместимость изменяется не только от уровня его наполнения, но и в результате деформации стенок от гидростатического давления столба налитой жидкости. С целью учета влияния деформации стенок вносят значение плотности р^, кг/м3, жидкости, для хранения которой предназначен резервуар и материал стенки резервуара (таблица Б.2).

  • 12 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

12.1 Обработка результатов измерений

  • 12.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением Д.

  • 12.1.3 Результаты вычислений вносят в журнал, форма которого приведена в приложении Е.

12.2 Составление градуировочной таблицы резервуара

  • 12.2.1 Градуировочную таблицу составляют, с шагом ДНИ = 1 см, начиная с исходного уровня (уровня, соответствующего высоте «мертвой» полости Нмп) и до предельного уровня нпр , равного суммарной высоте поясов резервуара.

  • 12.2.2 Вместимость резервуара, соответствующую уровню жидкости Н, У(Н), вычисляют при приведении к стандартной температуре 20 °C - по формуле (Д.З).

  • 12.2.3 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

  • 12.2.4 Градуировочную таблицу «мертвой» полости составляют, начиная от точки касания днища грузом рулетки до уровня Нмп, соответствующего высоте «мертвой» полости.

  • 12.2.5 При составлении градуировочной таблицы значения вместимости округляют до 1 дм3.

  • 12.2.6 Вместимость в пределах от точки касания днища грузом рулетки до высоты нижней части поплавка в рабочем положении понтона /7раб определяют без учета погруженной части понтона.

Высоту нижней части поплавка в рабочем положении понтона Нраб, мм, вычисляют по формуле

иП _ / /П _ ьП

' 'раб “ ' 'рем "раб’

где Нрем, Лраб - параметры, определяемые по 11.4.1, принимаемые по таблице Б.4, мм.

  • 12.2.7 Вместимость свыше высоты нижней части поплавка в рабочем положении понтона Нраб определяют с учетом глубины погружения понтона по алгоритму, изложенному в подразделе Г.7 ГОСТ 8.570-2000 с Изм. №1, 2, с использованием данных по таблицам Б.2, Б.4.

  • 12.2.8 Вычисленные значения вносят в Журнал обработки результатов измерений, форма которого приведена в приложении Е.

  • 12.2.9 Обработку результатов измерений проводят с помощью программного обеспечения.

13 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 13.1 При положительных результатах поверки резервуара оформляют свидетельство о поверке согласно Приказу Минпромторга России от 2 июля 2015 г. № 1815.

  • 13.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки.

  • 13.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г.

Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

  • 13.4 Градуировочную таблицу утверждает руководитель или уполномоченное лицо организации, аккредитованной на право проведения поверки.

  • 13.5 Отрицательные результаты поверки резервуара оформляются согласно Приказу Минпромторга России от 2 июля 2015 г. № 1815.

Приложение А (справочное)

1 - внутренняя полость резервуара; 2 - измерительная рулетка с грузом; 3 - точка касания днища грузом рулетки (место установки марки); 4 - понтон; 5 - патрубок понтона; 6 - опоры понтона; 7 -направляющая стойка понтона, 8 - поплавки цилиндрической формы

Рисунок А. 1 - Схема резервуара РВСП-5000 и измерения базовой высоты

Ia

/-подпонтонное пространство резервуара; II- надпонтонное пространство резервуара; 1 - место установки станции сканирования; 2 - понтон; 3 - измерительный луч сканирования; 4 - патрубок понтона; 2 - точка установки марки в точке касания днища грузом рулетки; A^x'Nh/b; Умн/в^н/в) -координаты точки внутренней полости; /-/рем - высота ремонтная подпонтонного пространства;

/-/рРМ - высота ремонтная поплавка; - место установки марки

Рисунок А.2 - Схема сканирования подпонтонного пространства резервуара

Вид А

1 - понтон; 2 - поплавок цилиндрической формы; 3 - направляющая стойка понтона; L^- длина поплавка; Оп-диаметр поплавка

Рисунок А.З - Схема измерений параметров поплавков

/- подпонтонное пространство резервуара; II - надпонтонное пространство резервуара; 1 - понтон; 2 - станция съемки; 3 - патрубок понтона; Л(4Н/В; У^„/в:4н/в) - координаты точки внутренней полости

Рисунок А.4 - Схема сканирования надпонтонного пространства резервуара

1 - понтон; 2 - опора понтона; 3 - фланец опоры; 4 - штифт опоры в отверстии рабочей высоты;

5 - отверстие установки штифта ремонтной высоты; /?раб - высота установки рабочей высоты

Рисунок А.5 - Схема измерений параметров опоры понтона

Приложение Б (обязательное)

ПРОТОКОЛ

измерений параметров резервуара

Должность

Подпись

Инициалы, фамилия

Таблица Б.1 - Общие данные

Дата

Основание для проведения поверки

Резервуар

число

месяц

ГОД

Тип

Номер

Погрешность определения вместимости резервуара.%

1

2

3

4

5

6

7

Первичная, периодическая, внеочередная

±0,10%

Продолжение таблицы Б.1

Место проведения

Средства поверки

8

9

Таблица Б.2- Условия проведения измерений и параметры резервуара

Температура, °C

Загазованность, мг/м3

Материал стенки резервуара

Плотность хранимой жидкости ржх, кг/м3

воздуха

стенки резервуара

1

2

3

4

5

Таблица Б.З - Базовая высота резервуара                   В миллиметрах

Точка измерения базовой высоты Нб

Номер измерения

1

2

Риска измерительного люка

Верхний срез измерительного люка

Таблица Б.4- Параметры понтона

Масса понтона

/7?п , кг

Поплавок

Параметры опоры

Диаметр

Dn, мм

Число п, шт.

Длина Z-п, мм

/_/п ' 'рем

hn

''раб , мм

1

2

3

4

5

6

Приложение В

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»______________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:_______________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического с понтоном РВСП-5000 №______________

при температуре окружающего воздуха________________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица!                                         В миллиметрах

Базовая высота резервуара

Уровень жидкости в резервуаре

Среднее арифметическое значение результатов двух измерений (/-/б)/с

Значение базовой высоты, установленное при поверке резервуара (Нб)п

1

2

3

Относительное изменение базовой высоты резервуара 5б , %, вычисляют по формуле

I П g 1, — I П g I

5б = -——V---— • 100. гДе значения величин (Нб ) . (Нб) . приведены в 1-й, 2-й графах.

(Нб)п

Вывод - требуется (не требуется) внеочередная поверка резервуара.

Председатель комиссии

ПОДПИСЬ

инициалы, фамилия

Члены комиссии:

подпись

подпись

инициалы, фамилия

инициалы, фамилия

Приложение Г

(обязательное)

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы1

Приложение к свидетельству

о поверке №___________

УТВЕРЖДАЮ

«____»_________________20___г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА №

на резервуар стальной вертикальный цилиндрический с понтоном

РВСП-5000       №

Организация_________________________________________________

Данные соответствуют стандартной температуре 20 °C

Погрешность определения вместимости ±0,10 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара1)

Лист___из_______

Организация______________________

Резервуар №_____________________

Место расположения_______________

Таблица Г.1 - Посантиметровая вместимость резервуара

Уровень

наполнения, см

Вместимость, м3

Коэффициент

вместимости, м3/мм

Уровень

наполнения, см

Вместимость, м3

Коэффициент

вместимости, м3/мм

Нм

Н,.+1

НМп +1

Н«в + 2

н,.

Таблица Г.2 - Вместимость в пределах «мертвой» полости резервуара

Уровень наполнения, см

Вместимость, м3

Уровень наполнения, см

Вместимость, м3

0

1

Нмп

Приложение Д

(обязательное)

Алгоритм обработки результатов измерений при применении сканера и функциональные требования к программному обеспечению (ПО)

ПО формирования градуировочной таблицы

Сканер

Управляющее ПО:

  • - задание разрешения сканирования, сектора сканирования путём визуального выбора объектов, режима сканирования, режима работы цифровой камеры;

  • - визуализация сканов в режиме реального времени;

  • - контроль получаемых результатов;

  • - поверка и тестирование сканера; выявление возможных неисправностей; учёт ошибок, связанных с влиянием внешних условий окружающей среды;

  • - создание точечной модели;

  • - экспорт результатов сканирования

ПО для создания единой точечной модели

Комплексное ПО

  • - внешнее ориентирование сканов;

  • - объединение сканов;

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели;

  • - проведение измерений (длин, диаметров, площадей и объёма);

  • - экспорт данных

  • - внешнее ориентирование сканов;

  • - объединение сканов;

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели;

  • - построение трёхмерной модели;

  • - визуализация построенной модели

  • - измерение объема на различных уровнях;

  • - экспорт данных

t

САПР для построения трёхмерной модели

  • - профилирование;

  • - визуализация построенной модели;

  • - экспорт данных

  • - создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности;

  • - создание модели отсканированного объекта с помощью геометрических примитивов;

  • - введение поправок к значениям вместимости за счет деформации стенок от гидростатического давления налитой жидкости;

  • - приведение значений к стандартной температуре 15 °C или 20 °C;

  • - создание и печать градуировочных таблиц;

  • - экспорт данных в цифровом формате

Таблица Д.1

Наименование этапа

Объект реализа-ции/режим/параметры

Результат

Этап 1

  • - внешнее ориентирование сканов;

  • - объединение сканов;

ПО для создания единой точечной модели

Ya1; Z,

J///                   Y\2(XA2; YA2; Za2;)

\ F—

/            ^4?/ XA3;)

Этап 2

  • - сегментирование и разрежение точечной модели;

  • - визуализация точечной модели

ПО для создания единой точечной модели

А()(Х0; Yq; Zq)

< ""7 ’

Этап 3

создание из массива точек нерегулярной триангуляционной сети (TIN) и NURBS-поверхности

САПР/ЗЭ эскиз/узловые точки или ПО формирования градуировочной таблицы

_______2<x

</ .>

сплайны no узлобым точкам

продолжение таблицы Д.1

Этап 4

Построение сплайнов по узловым точкам

САПР/ЗЭ эскиз/узловые точки или ПО формирования градуировочной таблицы

■ •л. сплайны по узлойым /7

ВД О: Of ючкам

Этап 5

Формирование поверхности днища

САПР/ЗО эскиз/сплайны на днище или ПО формирования градуировочной таблицы

: ’ л‘ ***

\поЬерхность днища pe3epL

tyapa

продолжение таблицы Д.1

Этап 6

Формирование поверхности стенки резервуара по поясам

Этап 7

Формирование плоскости А и плоскости начала отсчета

САПР/ЗЭ эскиз/сплайны на поясах резервуара или ПО формирования градуировочной таблицы

САПР/ЗЭ модель или ПО формирования градуировочной таблицы

поверхность стенки резервуара

продолжение таблицы Д.1

Этап 8

Моделирование внутренних деталей

САПР/ЗЭ модель/параметры внутренних деталей или ПО формирования градуировочной таблицы

Ьнутринняя де/

1

L

паль • ■'

1

Этап 9

Измерение объема «мертвой» полости

САПР/ЗО модель/сечение плоскостью на уровне высоты «мертвой» полости параллельной плоскости начала отсчета

Этап 10

Измерения посантиметровой вместимости резервуара

ПО формирования градуировочной таблицы

/

-J I

£

I

- 1

8 ¥

1

! 1

Этап 11

Внесение поправки от деформации стенок к вместимости при стандартной температуре

Формула (Д.1) или ПО формирования градуировочной таблицы

Значение поправки от деформащ стандартной температуре

пи стенок к вместимости при

окончание таблицы Д.1

Этап 12

Приведение посантиметровой вместимости к стандартной температуре 20 °C

Формула (Д.З)

Приведенное значение посантиметровой вместимости к стандартной температуре 20 °C

Этап 13

Формирование градуировочной таблицы и протокола измерений

ПО формирования градуировочной таблицы

Оформленная градуировочная таблица с протоколом измерений

Д.2 Вычисление поправки к вместимости за счет гидростатического давления

Д.2.1 Поправку к вместимости резервуара за счет гидростатического давления столба налитой жидкости АУГ/ при наполнении к-го пояса вычисляют по формуле

(Д.1)

где Н^, 81 - высота уровня и толщина стенки первого пояса;

Hk,dki- высота уровня и толщина к-го вышестоящего пояса;

к - номер наполненного пояса;

А2 - постоянный коэффициент для поверяемого резервуара, вычисляемый по формуле

(Д.2)

где g - ускорение свободного падения, м/с2 = 9,8066 м/с2);

рж х - плотность хранимой жидкости, (графа 3 таблица Б.5);

- внутренний диаметр 1-го пояса, значение принимаемое по таблице Е.1, графа 4, мм; Е- модуль упругости материала, Па, (для стали Е = 2,1 • 1011 Па).

Д.З Вычисление вместимости резервуара

Д.3.1 Вместимость резервуара !/(/-/), приведенную:

- к стандартной температуре 20 °C вычисляют по формуле

V(H)’=V'([l + 2aCT(20-tCT)],

(Д-З)

где tCJ - температура стенки резервуара, принимаемая по таблице Б.2 (графа 2);

аст - коэффициент линейного расширения материала стенки резервуара, для стали принимают значение: 12,5 • 10'61/°С.

Приложение Е

(справочное)

Форма журнала обработки результатов измерений

ЖУРНАЛ

обработки результатов измерений

Е.1 Вычисление параметров резервуара

По построенной 30-модели измеряют следующие параметры, приведенные в таблице Е.1.

Таблица Е.1 - Вычисление параметров резервуара

Наименование параметра

Значение параметра

Базовая высота Нб, мм

Высота «мертвой» полости Нмп, мм

Вместимость «мертвой» полости Умп, м3

Уровень всплытия понтона /7ВСП, мм

Вычисление провел

(должность)       (подпись) (расшифровка)

«___»_________20_ г.

БИБЛИОГРАФИЯ

[1] Сканер лазерный трехмерный SURPHASER 25HSX IR, реестр утвержденных средств измерений ФИФОЕИ № 49151-12

Гигиенические нормативы Предельно допустимые концентрации (ПДК) вред-ГН 2.2.5.1313-03             ных веществ в воздухе рабочей зоны

Руководящий документ Положение о порядке подготовки и аттестации ра-

РД 03-20-2007               ботников организаций, поднадзорных Федераль

ной службе по экологическому, технологическому и атомному надзору, утвержденное приказом Федеральной службой по экологическому, технологическому и атомному надзору от 29 января 2007 № 37

Страница 28 из 28

1

Форма титульного листа не подлежит изменению

Форма градуировочной таблицы не подлежит изменению

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
