НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЩЕСТВО С ДОПОЛНИТЕЛЬНОЙ ОТВЕТСТВЕННОСТЬЮ «ФАРМЭК»

Система обеспечения единства измерений Республика Беларусь

ГАЗОАНАЛИЗАТОР

ФСТ-03

Методика поверки МП. МН

Гл. метролог НПОДО

«ФАР^э>

В.М. Корень

г. Минск

2001 г.

ВЕРЖДАЮ» елГИМ

В.Л. Гуревич 2016 г.

ИЗВЕЩЕНИЕ №4

ОБ ИЗМЕНЕНИИ МЕТОДИКИ ПОВЕРКИ МП. МН 1058-2001

Вед. метролог НП ОДО «ФАР »

_ В.М.Корень

НП ОДО "ФАРМЭК"

ИЗВЕЩЕНИЕ

ОБОЗНАЧЕНИЕ

з ,

МП.МН 1058-2001

Дата выпуска

Срок изменения

Лист

Листов

.2016 г.

.2016 г.

2

2

Причина

По результатам ГКИ

Код

Указание о заделе

На заделе не отражается

Указание о внедрении

1

-

Применяемость

Разослать

Всем абонентам

Приложение

На 10 листах

Изм.

>            Содержание изменения

4

i

Листы 2-11 заменить.

Лист 12-13 удалить

*

1

i

i3<s

i-

*

л

Z-W

Г

■■ Г'’-~

Составил

Корень

//,^3 .2016 г.

Н. контр

Сидоров

4^^5.2016 г.

Проверил

Новиков

.2016 г.

Утвердил

Лежайко

/Л#<Г2016г.

Т. контр

Пр. зак.

Изменение внес Корень В.М.

Настоящая методика поверки распространяется на газоанализатор ФСТ-03 (далее -ФСТ-03) ТУ 100162047/025-2001, предназначенный для непрерывного автоматического измерения объемной доли природного газа (метана, пропана) и (или) массовой концентрации угарного газа (оксида углерода), а также довзрывных концентраций горючих газов и паров горючих жидкостей (далее - Ех) в воздухе и выдачи сигнализации о превышении установленных пороговых значений.

Довзрывные концентрации Ех измеряются в процентах от нижнего концентрационного предела распространения пламени. Метрологические характеристики Ех нормированы для поверочного компонента гексана. Нижний концентрационный предел распространения пламени (далее - % НКПР) для гексана принят равным 1,0 об. %.

Область применения - котельные, жилые, производственные и коммунально-бытовые помещения.

ФСТ-03 подлежит обязательной поверке в органах государственной метрологической службы при выпуске из производства, после ремонта и в процессе эксплуатации.

Периодическая поверка ФСТ-03 проводится через межповерочный интервал, который составляет не более 12 месяцев для Республики Беларусь.

Периодическая поверка ФСТ-03, поставляемых в Российскую Федерацию, проводится согласно техническим нормативным правовым актам Российской Федерации. Межповерочный интервал составляет не более 12 месяцев.

Периодическая поверка ФСТ-03, поставляемого на экспорт, производится согласно документам страны-импортера.

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

    • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

Таблица 1

Наименование операции

7

Номер пункта

Обязательность проведения операции при поверке

первичной

периодической

Внешний осмотр

6.1

Да

Да

Опробование

6.2

Да

Да

Определение метрологических характеристик:

- определение основной абсолютной погрешности измерения

6.3.1

Да

Да

- определение основной относительной погрешности измерения

6.3.2

Да

Да

- проверка номинального времени установления показаний (тод)

6.3.3

Да

Да

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1 Средства измерений, оборудование и государственные стандартные образцы составов газовых смесей (далее - ГСО), необходимые для проведения поверки, указаны в таблице 2.1.

Таблица 2.1

Номер пункта

Наименование, тип, марка основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования и (или) метрологические характеристики и основные технические характеристики.

6.3.1-6.3.3

ГСО - состава СНд -воздух, СзНз -воздух, СО - воздух, СбНм -воздух в баллонах под давлением.

Секундомер СОС Пр-2-2, кл.З ТУ 25-1894.003-90.

Ротаметр РМ-А-0,063Г УЗ, 0-0,63 м3/ч ГОСТ 13045-81.

Вентиль точной регулировки ВТР, АПИ4.463.002.

Трубка поливинилхлоридная (ПВХ), 6x15, ТУ 64-2-286-79.

4.1

Термогигрометр «Testo-625»

Диапазон измерения относительной влажности (5-95)%. Диапазон измерения температуры (- 10 + + 60) °C. Барометр-анероид БАММ-1 по ТУ 2504-1797-75, ц.д.

Примечания

  • 1. Допускается применять средства, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 2. Все средства поверки должны иметь действующие свидетельства о поверке. ГСО в баллонах под давлением должны иметь действующие паспорта.

3. Соотношение погрешности средства поверки и погрешности поверяемого газоанализатора должно составлять не более 1: 3, (в отдельных случаях 1:2,5).

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают следующие требования безопасности.

  • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2 При работе с чистыми газами и поверочными газовыми смесями в баллонах под давлением необходимо соблюдать «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением».

  • 3.3 При работе с газоанализатором, необходимо соблюдать требования безопасности, изложенные в ТИПА на них.

    4 УСЛОВИЯ ПОВЕРКИ

    4.1 При проведении поверки должны соблюдаться следующие условия:

    • - температура окружающего воздуха, °C

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    • - напряжение питания, В

    • - номинальная частота, Гц

    (20 ± 5)

    от 30 до 90 от 84 до 106,7 (220 ±22) или 24 (50 ±1)

  • 4.2 Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

  • 4.3 Колебания температуры окружающего воздуха при проведении поверки и регламентных работ не должны превышать ±5 °C.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1 Перед проведением поверки выполняют следующие под го товите JiWi|iejga60Tbi:

- готовят газоанализатор к работе в соответствии с требованиш^и^руководства по

эксплуатации (далее РЭ);

- проверяют наличие паспортов и сроки годности ГСО;

//                            ..-.А           -    ■;

4^

  • - баллоны с ГСО выдерживают в помещении, где проводится поверка, до выравнивания их температуры с температурой помещения;

  • - проводят сборку газовой системы, схема которой приведена в приложении А (рисунок А. 1 ). Сборка газовой системы ведется гибкой поливинилхлоридной трубкой.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие ФСТ-03 следующим требованиям:

  • -  отсутствие внешних повреждений и загрязнений, влияющих на работоспособность; ч - отсутствие повреждений линий связи при проведении поверки по месту

эксплуатации;

соответствие маркировки требованиям РЭ;

  • -  четкость надписей на лицевой панели блока питания и сигнализации и блоков датчиков.

  • 6.2 Опробование газоанализатора.

    • 6.2.1 Опробование модификации ФСТ-03 проводить следующим образом:

  • 1) включить ФСТ-03 в сеть;

  • 2) прогреть ФСТ-03 в течение 2 мин.

Результаты опробования считаются положительными, если светодиодные индикаторы после прогрева погашены, контакты реле «Загазованность» разомкнуты, на информационном табло отображается значение объемной доли метана (пропана), равное «0,00» % и значение массовой концентрации оксида углерода, равное «ООО» мг/м3.

При необходимости произвести подстройку нулевых значений.

  • 6.2.2 Опробование модификации ФСТ-ОЗм проводить следующим образом:

  • 1) включить ФСТ-ОЗм в сеть;

  • 2) прогреть ФСТ-ОЗм в течение 2 мин.

Результаты опробования считаются положительными, если йосле подачи питания, блок датчика (далее БД) включается в режим прогрева, около 5 секунд, а затем переходит в рабочий режим и начинает передачу концентрации газа в блок питания и сигнализации (далее БПС). При включении газоанализатора на короткое время включаются все светодиодные индикаторы, и звучит сигнал «Марш победы» (3 коротких, 1 длинный). На табло отображается название прибора и номер версии программного обеспечения, подается питание на БД и примерно через пять секунд прибор переходит в рабочий режим.

В рабочем режиме на цифровом индикаторе БПС отображается номер выбранного канала, в верхней строке формула измеряемого газа и значение его концентрации, в нижней состояние канала или значение неисправности. Если не получены данные о концентрации газа от блока датчика на цифровом индикаторе БПС отображается « XXX». Выбор канала осуществляется нажатием кнопок «+» и «-».

  • 6.3 Определение метрологических характеристик

Определение основной погрешности проводится в трех точках диапазона измерений с использованием ГСО, содержащим поверочный компонент. Номинальное содержание определяемого компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3.

Таблица 3

Номер ГСО

Содержание определяемого компонента, соответствующее точкам диапазона измерений-и пределы допускаемых отклонений от цёго,.%

1

10±10 '

2

50±10

3

90±10                               \

4^//.

  • 6.3.1 Определение основной абсолютной погрешности объемной доли определяемого компонента.

Подачу ГСО, находящихся в баллонах под давлением проводят следующим образом:

  • - собирают газовую схему, которая изображена в приложении А (рисунок А.1), с использованием поливинилхлоридной трубки;

  • - вентилем точной регулировки устанавливают расход газовой смеси равный (0,3±0,1) л/мин;

Определение основной абсолютной погрешности проводят последовательно по каждому блоку датчика при поочередной подаче на входы блоков датчиков ГСО в последовательности № 1-2-3. Время подачи ГСО должно соответствовать номинальному времени установления показаний (таблица Б1, Приложение Б).

Основную абсолютную погрешность в каждой точке диапазона измерений рассчитывают по формуле:

А= Сфп-Сгсо,                        (1)

где Сфп - измеренное значение объемной доли (показания на жидкокристаллическом индикаторе газоанализатора) при подаче ГСО, %;

Сгсо - действительное значение объемной доли определяемого компонента в ГСО.

Результаты измерения считают положительными, если значения основной абсолютной погрешности не превышают значений, указанных в таблице Б.1 (Приложение Б).

  • 6.3.2 Определение основной относительной погрешности определяемого компонента.

Определение основной относительной погрешности проводят по схеме, указанной в Приложении А (рисунок А.1), последовательно по каждому блоку датчика при поочередной подаче на входы блоков датчиков ГСО в последовательности № 1-2-3. Время подачи ГСО должно соответствовать номинальному времени установления показаний (таблица Б1, Приложение Б).

По результатам измерений, полученным в каждой точке измерения, определяют основную погрешность измерительного блока датчика.           *

Значение основной относительной погрешности в каждой точке диапазона измерений рассчитывают по формуле:

Сфп - Сгсо

5=   ---------100%,                 (2)

Сгсо

Результаты считают положительными, если полученные значения основной относительной погрешностей не превышают значений, указанных в таблице Б. 1 (Приложение Б).

  • 6.3.3 Проверка номинального времени установления показаний, соответствующего Т09 проводится на ГСО № 2. Допускается проводить определение времени установления показаний одновременно с определением основной погрешности в следующем порядке:

  • 1) на вход газоанализатора подать ГСО № 3 (таблица 3, соответственно поверяемому блоку датчика) с расходом (0,3±0,1) л/мин, зафиксировать установившиеся показания газоанализатора;

  • 2) отсоединить газоанализатор от газовой схемы и рассчитать значения показаний, равное ОДП и ОДП.

  • 3) на вход газоанализатора подать ГСО, одновременно включив секундомер;

  • 4) зафиксировать время достижения показаний Т], равных ОДП. Выключить секундомер;

  • 5) дождаться установления стабильных показаний и отключить датчик от газовой-

схемы, одновременно включив секундомер.                          7~ ' '          V

  • 6) зафиксировать время установления показаний т2, равных ОДП. *         '      / •

  • 7) рассчитать время выхода газоанализатора на 90 %' значения показаний по формуле

Т0,9=(Т1+Т2)/2

(3)

где Ti - время достижения показаний, равных 90 %, при увеличении концентрации, с. Т2 - время достижения показаний, равных 10 %, при уменьшении концентрации, с. Результаты считают положительными, если полученные значения номинального времени установления показаний не превышают значений, указанных в таблице Б.1 (Приложение Б).

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 Результаты поверку оформляются протоколом.

При положительных1 результатах поверки на газоанализаторы после первичной поверки наносится знак поверки и делается отметка о поверке в паспорте, после периодической наносится знак поверки, и выдается свидетельство о поверке установленной формы (Приложение Г ТКП 8.003-2011).

  • 7.2 Газоанализаторы, не удовлетворяющие требованиям настоящей методики, к применению не допускаются. На них выдают извещение о непригодности с указанием причин по форме (Приложение Д ТКП 8.003-2011). При этом знак поверки подлежит погашению, а свидетельство аннулируется.

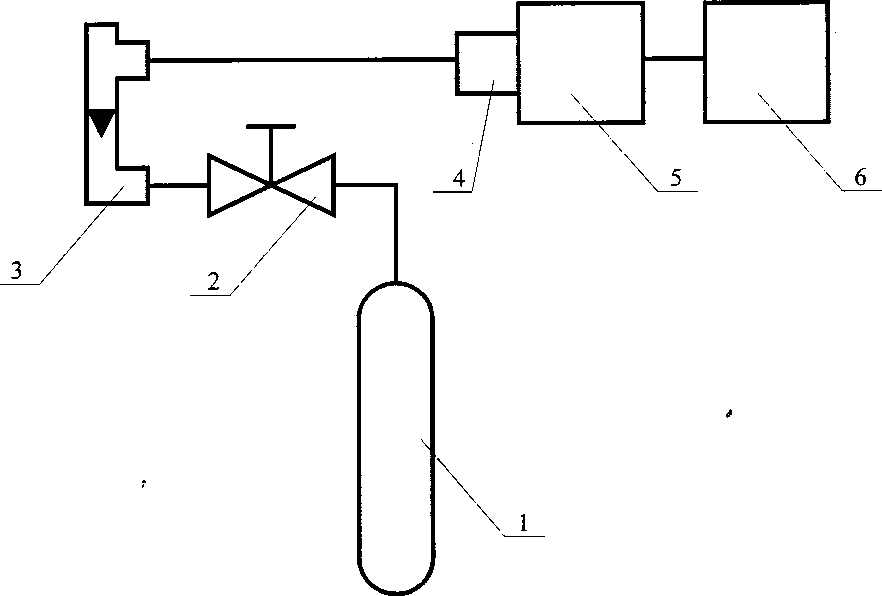

Приложение А (обязательное) Схема подачи ГСО

  • 1 - баллон с ГСО;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

  • 4 - насадка;

  • 5 - блок датчика;

  • 6 - блок питания и сигнализации

Рисунок А. 1

Приложение Б

Диапазоны измерений (показаний), пределы допускаемой основной погрешности, номинальное время установления показаний

Таблица Б.1

Наименование определяемого компонента

Диапазоны измерений (показаний) определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время установления показаний, с

объемная доля, %

массовая концентрация, мг/м3

%НКПР

абсолютной

относительной

Метан

(СН4)

от 0 до 2,50 ' (от 0 до 5,00)

-

-

±0,25

об.д.,%

-

15

Пропан (CsHg)

от 0 до 1,00 (от 0 до 2,00)

-

-

+ 0,10

об.д.,%

-

15

Оксид углерода (СО)

-

от 10 до 125 (от Одо 255)

-

-

±25 %

90

Довзрывной концентрации (Ех)

!

-

от 0 до 50 (от 0 до 99,9)

+ 5,0 %НКПР

-

60

Приложение В

(рекомендуемое)

Протокол поверки

газоанализатора ФСТ-03 (№___________)

Г Наименование организации проводившей поверку_________________________

2 Принадлежащий___________________________________________________

«       3 Условия проведений поверки:

  • - температура окружающего воздуха

  • - относительная влажность воздуха

  • - атмосферное давление

  • 4 Применяемые средства поверки Таблица В.1

    Наименование средств поверки, тип

    Основные параметры

    Заводской номер

    Дата поверки

    Ротаметр РМ-А-0,63Г

    Секундомер, СОС ПР-2-2

Применяемые ГСО

Габлица В.2

№ ГСО

Компоненты, входящие в ГСО

Содержание определяемых компонентов, объемная доля метана, %, оксида углерода (мг/м3), довзрывной * концентрации Ех, % НКПР

Пределы допускаемой абсолютной погрешности аттестации, об. доля %, (мг/м3), % НКПР

номинальное значение

допускаемое отклонение

1

2

  • 3

  • 4

  • 5

  • 6

  • 7

  • 8

9

Воздух классов 0,1,3

Метан - воздух

Метан - воздух Пропан - воздух Пропан - воздух Оксид углерода - воздух Оксид углерода - воздух

Гексан-воздух Гексан - воздух

  • 5 Операции поверки.

    • 5.1 Внешний осмотр____________________________________________________

    • 5.2 Опробование_________________________________________________________

    • 5.3 Определение метрологических характеристик:

      • 5.3.1 Проверка основной абсолютной погрешности газоанализатора объемной доли

        метана (пропана) и довзрывной концентрации Ех, % НКПР таблица В.З. Таблица В.З

        Требования ТИПА

        Концентрация метана, пропана, об. доля, % Ех, [% НКПР]

        Номер измерения

        БД

        Канал №

        Канал №

        Показания, %, [% НКПР]

        Погрешность, %

        Показания, %, [%НКПР]

        Погрешность, %

        1

        2

        3

        . . г ■ • ;     /           ■■ ;j

4^.

  • 5.3.2 Проверка основной относительной погрешности измерения массовой концентрации оксида углерода таблица В.4.

Таблица В.4

Требования ТИПА

Концентрация оксида углерода, мг/м3

Номер измерения

БД

Канал №

Канал №

Показания, мг/м3

Погрешность, %

Показания, мг/м3

Погрешность, %

1

2

3

  • 5.4 Проверка времени выхода на 90-%-е значение показаний: Таблица В.5

    Требования ТИПА

    Концентрация ГСО, об. доля, %, мг/м3, [% НКПР]

    Номер измерения

    БД

    Канал №

    Канал №

    гь С

    12, С

    49, с

    гь С

    12, С

    1Д9, с

    1

    2

    3

  • 5  Заключение о результатах поверки______________________________________________

  • 6  Дата проведения поверки____________________________________________________

  • 7  Подпись лица, проводившего поверку_________________ _____________________

(Фамилия, инициалы)

Лист регистрации изменений

Изм.

Номера листов (страниц)     f

Всего листов (страниц) в докум.

№ докум.

Подл.

Дата

измененных

заме

ненных

новых

изъятых

?

-гй ■

А

ЖЖ

s'

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
