Методика поверки «Анализаторы кислорода диоксид-циркониевые Z530 МК2» (MП-037/04-2018)

УТВЕРЖДАЮ

Руководитель ЛОЕИ

Анализаторы кислорода диоксид-циркониевые Z530 Мк2 Методика поверки.

МП-037/04-2018

Настоящая методика поверки распространяется на анализаторы кислорода диоксидциркониевые Z530 Мк2 (далее - анализаторы), предназначены для измерений концентрации кислорода в воздухе и продуктах его разделения.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.___________________________________________________

1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

1.3 Допускается производить периодическую (первичную) поверку СИ, используемых для измерений на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ (с обязательным указанием в свидетельство о поверке информации об объеме проведенной поверки), оформленного в произвольной форме.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 3.1. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.3. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».

• 3.4. Допускается сбрасывать ГС в атмосферу рабочих помещений.

Таблица 3. Условия поверки

температура окружающей среды, °C

диапазон относительной влажности окружающей среды,% атмосферное давление, кПа

мм рт.ст.

• 5.1. Выполнить мероприятия по обеспечению условий безопасности.

• 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4. Выдержать поверяемые анализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый анализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - анализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Анализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1. При опробовании проверяют общее функционирование анализатора, для чего на анализатор подается электрическое питание, после чего запускается процедура тестирования. По окончанию процедуры тестирования анализатор переходит в режим измерений:

• - на токовом выходе анализатора имеется унифицированный аналоговый токовый сигнал от 4 до 20 мА.

• 6.2.2. Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах;

• - после окончания времени прогрева анализатор переходит в режим измерений,

• - органы управления анализатора функционируют.

• 6.3 Определение метрологических характеристик

6.3.1 Проверка основной относительной погрешности

Определение основной погрешности и проверку диапазонов измерений анализатора проводят в следующем порядке:

• 1) Собирают схему проведения испытаний, приведенную на рисунке В.1 (приложения В).

• 2) На вход анализатора подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности -№1-2-3. Концентрации ГС должны быть близки к 0, 50 и 100 % от поддиапазона измерений;

• 3) Фиксируют установившиеся значения выходного сигнала анализатора:

• - по показаниям измерительного прибора (вольтметра), подключенного к аналоговому выходу.

• 4) Рассчитывают значение содержания определяемого компонента в Гой ГС по значению выходного токового сигнала по формуле



где:   Ii - установившееся значение выходного токового сигнала анализатора при подаче i-ой

ГС, мА;

Св - верхний предел диапазона показаний определяемого компонента, объемная доля, % или млн'¹;

Ci - результат измерений содержания определяемого компонента на входе анализатора, объемная доля, % или млн'¹.

Значение основной относительной погрешности анализатора 81, %, рассчитывают по формуле

Si = \^Cz._ ±.^.100%  (2)

Ci                ^{1 7}

где: Сщ- - действительное значение содержания определяемого компонента в i-ой ГС, объемная доля, % или млн'¹.

• 5) Результат определения основной погрешности анализатора считают положительным, если -основная погрешность во всех точках испытаний не превышает пределов, указанных в таблице Б.1 приложения Б.

• 6.3.2 Определение времени установления выходного сигнала.

Допускается проводить определение времени установления выходного сигнала одновременно с определением основной погрешности по п. 6.3.1 по схеме рисунка В 1, исключив попадание воздуха атмосфера в сенсор анализатора.

• 1) подать на анализатор ГС №3, дождаться установления показаний анализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности)

• 2) рассчитать значение, равное 0,9 от показаний анализатора, полученных в п. 1);

• 3) подать на анализатор ГС №1, дождаться установления показаний анализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

• 4) остановить подачу ГС № 1 и включить секундомер, подать на анализатор ГС №3, дождаться установления показаний анализатора. Зафиксировать время достижения показаниями анализатора значения, рассчитанного в п. 2).

• 5) рассчитать значение времени установления выходного сигнала по формуле

г _Г[С0,1] + Г[С0,9]

¹0,9------------

2

где /[С0,1] и /[СО,9] время достижения показаний, равных соответственно 0,1 и 0,9 от установившихся показаний, с.

Результаты определения времени установления выходного сигнала считают удовлетворительными, если время установления выходного сигнала не превышает указанного в таблице Б.1 приложения Б.

• 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки в паспорт.

• 7.3. Если анализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А

(обязательное) Технические характеристики ГС, используемых при проведении испытаний

Таблица А.1. -Технические характеристики ГС, используемых при испытаниях анализаторов кислорода диоксид-циркониевых Z53O Мк2

Приложение Б

(рекомендуемое) Метрологические характеристики анализаторов кислорода диоксид-циркониевых Z530 Мк2, представленных на испытания

Таблица Б.1.

Приложение В (обязательное) Схема подачи ГС на анализатор

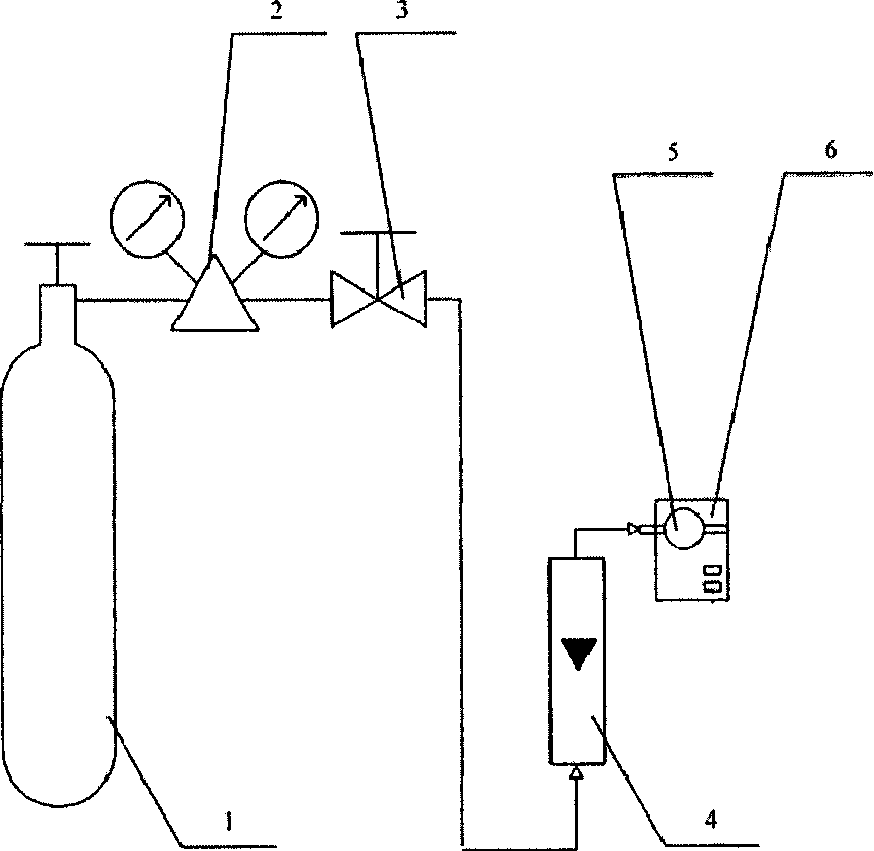

Рисунок В.1 - Рекомендуемая схема подачи ГС на вход анализаторов кислорода диоксидциркониевых Z530 Мк2

• 1 - источник ГС (баллон или ГГС-ОЗ-ОЗ);

• 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

• 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

• 4 - индикатор расхода (ротаметр);

• 5 -адаптер для подачи ГС;

• 6 - анализатор;
