ПРИБОР ДЛЯ КОНТРОЛЯ СХОЖДЕНИЯ ПЕРЕДНИХ КОЛЕС АВТОМОБИЛЕЙ ПСК

Руководство по эксплуатации

ПСК.000 РЭ

копия верна:

Генеральный директор ООО «НПО «КРИН»

Настоящее руководство по эксплуатации (РЭ) распространяется на прибор для контроля схождения передних колес автомобилей ПСК (далее — прибор). Руководство предназначено для ознакомления с работой прибора и правильной его эксплуатацией.

• 1.1.1 Прибор предназначен для измерения расстояния между верхними точками передних колес при регулировке и установке схождения передних колес и контроля за правильностью их установки в процессе эксплуатации автомобиля.

Прибор выпускается двух модификаций:

ПСК-Л - для контроля схождения передних колес легковых автомобилей;

ПСК-ЛГ-для контроля схождения передних колес легковых и грузовых автомобилей.

Соблюдение требований правильной установки управляемых колес повышает устойчивость автомобиля, легкость управления им, повышает безопасность движения, снижает утомляемость водителя и способствует уменьшению износа колес и деталей передней подвески, снижает расход топлива. Прибор применяется на станциях технического обслуживания, в автохозяйствах и владельцами индивидуального транспорта.

• 1.1.2 Условия эксплуатации прибора: температура окружающего воздуха от 10 °C до 40 °C, относительная влажность воздуха не более 80 %;

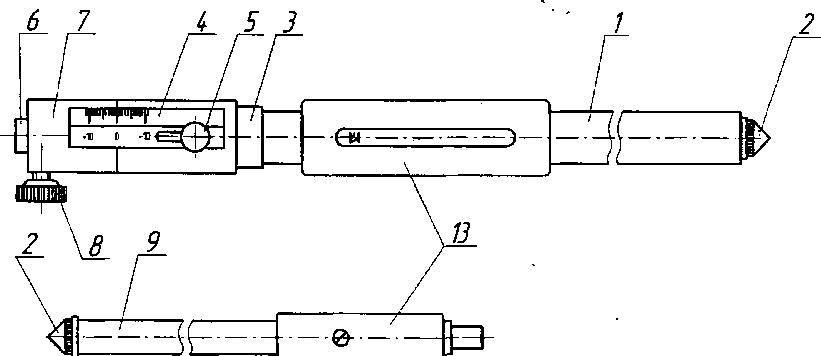

Устройство прибора показано на рисунке 1.

1 - трубка; 2 - наконечник измерительный; 3 - корпус; 4 - шкала отсчета;

5 - винт; 6 - шток выдвижной; 7 - втулка подвижная; 8 - винт стопорный;

9 - удлинитель; 10 - стержень ограничительный; 11 - заглушка; 12 - удлинитель стержня; 13 - ручки

' Рисунок 1 - Общий вид прибора ПСК

Примечание - Рисунок не определяет конструкцию прибора.

Прибор состоит из трубки 1, на одном конце которой крепится измерительный наконечник 2, а на другом - установлен корпус 3 с передвижной шкалой отсчета 4, которая фиксируется винтом 5.

Внутри корпуса и трубки находится выдвижной шток 6, на котором установлена подвижная втулка 7. Стопорный винт 8 служит для фиксации штока относительно втулки в требуемом положении. На втулке нанесен указательный штрих. Втулка со штоком подпружинены и имеют возможность перемещаться относительно корпуса и шкалы.

В шток устанавливается удлинитель 9 со вторым измерительным наконечником 2. На измерительных наконечниках свободно вращаются относительно их осей‘ограничительные стержни 10. Заглушки 11 устанавливаются на ограничительные стержни при регулировке схождения колес легковых автомобилей прибором ПСК-ЛГ.

Для прибора ПСК-ЛГ при контроле схождения колес грузовых автомобилей между штоком и удлинителем устанавливается аналогичный удлинитель, а на стержни ограничительные - удлинители стержней 12.

Для удобства пользования прибором на трубке и удлинителе имеются теплоизолирующие ручки 13.

Комплектность прибора приведена в таблице 2.

Таблица 2

• 2.1.1 Содержание агрессивных газов в окружающей среде не допускается.

• 2.1.2 Резкие удары при работе не допускаются.

• 2.2.1 Подготовка и установка автомобиля

  • 2.2.1.1 Автомобиль очистить от грязи и вымыть.

  • 2.2.1.2 Давление воздуха в шинах колес должно соответствовать нормам, установленным предприятием - изготовителем.

  • 2.2.1.3 Радиальное и осевое биение шин, осевой зазор в подшипниках передних колес не должны превышать предельно допустимых значений, установленных предприятием-изготовителем.

  • 2.2.1.4 Устранить люфт в осях поворота, шарнирах рулевых тяг и рычагов.

  • 2.2.1.5 Остальные требования к ходовой части автомобиля, рулевому управлению должны соответствовать паспортным требованиям для установки развала и схождения колес на каждую конкретную модель автомобиля.

  • 2.2.1.6 Регулировку схождения колес производить на груженом автомобиле в соответствии с паспортными данными автомобиля.

  • 2.2.1.7 Передние колеса поставить в положение, соответствующее прямолинейному движению.

  • 2.2.1.8 Для стабилизации положения узлов подвески рекомендуется проехать несколько метров или приложить усилие 400 - 800 Н (40 - 80 кг) на капот двигателя и крышку багажника.

■ 2.2.1.9 Колеса автомобиля заблокировать ручным (стояночным) тормозом, а под задние колеса установить упоры.

• 2.2.1.10 Площадка, на которой устанавливается автомобиль, должна быть ровной и горизонтальной. Уклон не должен быть более 0,5:1000 мм.

• 2.2.1.11 Проверить и отрегулировать углы развала колес в соответствие с инструкцией по эксплуатации автомобиля.

2.2.2 Подготовка прибора

• 2.2.2.1 Проверку схождения колес легковых автомобилей возможно выполнять приборами ПСК-Л и ПСК-ЛГ.

Для этого в резьбовую часть штока 6 необходимо установить удлинитель 9, а для прибора ПСК-ЛГна ограничительный стержень 10-заглушку 11.

• 2.2.2.2 Проверку схождения колес грузовых автомобилей возможно выполнять прибором ПСК-ЛГ.

Для этого в резьбовую часть штока необходимо установить промежуточный

удлинитель без измерительного наконечника,, а в резьбовую часть удлинителя -аналогичный удлинитель с измерительным наконечником.

Ограничительные стержни необходимо удлинить при помощи удлинителей стержней.

• 2.2.2.3 Измерительные наконечники закрутить до упора.

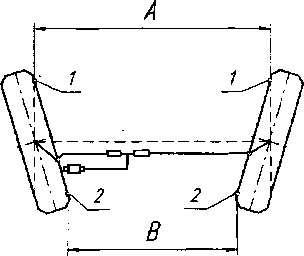

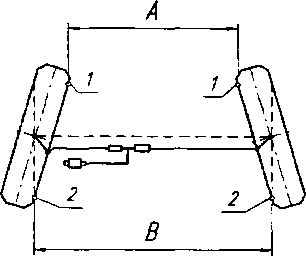

• 2.3.1 Поместить прибор между колесами автомобиля. Схема измерения схо-ждения передних колес автомобилей приведена на рисунке 2.

а) заднеприводные автомобили б) переднеприводные автомобили

Рисунок 2 - Схема измерения схождения передних колес автомобилей

Внимание. Расстояние L между точками 1 и 2 на шине колес, в которые устанавливаются измерительные наконечники прибора, должно быть приблизительно рацно диаметру обода колеса, как показано на рисунке 3.

Рисунок 3 - Схема установки измерительных наконечников

• 2.3.6 При помощи ограничительных стержней проверить расстояние от опорной поверхности до точки 2. Стержни должны касаться опорной поверхности.

• 2.3.7 По шкале отсчета снять показания прибора.

Для переднеприводных автомобилей расстояние А должно быть больше расстояния В, а для заднеприводных автомобилей расстояние А должно быть меньше расстояния В на величину, указанную в паспорте на конкретную модель автомобиля.

После проведения измерений прибор необходимо протереть мягкой ветошью.

• 4.1 Настоящее руководство по эксплуатации устанавливает методику первичной и периодической поверок прибора ПСК.

• 4.2 Интервал между поверками - один год.

• 4.3 При проведении поверки должны быть выполнены операции и примене

  Инв. № подл. I Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

  ны средства поверки, указанные в таблице 3. Таблица 3

  Наименование операции	Средства поверки	Номер пункта	Проведение операции при
  			первичной поверке	периодической поверке
  Внешний осмотр	—	4.6.1	Да	Да
  Опробование	—	4.6.2	Да	Да
  Определение отклонения измерительного усилия от номинального	Весы с максимальной нагрузкой 10 кг, КТ III ГОСТ Р 53228-2008, (приложение А)	4.6.3	Да	Да
  Определение абсолютной погрешности измерений установочных размеров	Микрометрическая головка МГ Н25-2 ГОСТ 6507-90, (приложение Б)	4.6.4	Да	Да
  Примечание - Допускается применять средства поверки, не приведенные в таблице, обеспечивающие требуемую точность измерений.

• 4.4 При проведении поверки должны быть соблюдены требования безопасности по ГОСТ 12.1.005-88. Средства поверки должны иметь эксплуатационную документацию.

• 4.5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 % до 80 %;

• - изменение температуры в помещении в течение часа должно быть не более 2 °C.

• 4.5.2 Перед проведением поверки приборы ПСК должны быть выдержаны в помещении, где проводят поверку, не менее 2 часов.

  					ПСК.000 РЭ	Лист
  						6
  Изм.	Лист	№ докум.	Подпись	Дата

  Инв. № подл. | Подпись и дата | Взам.инв. № | Инв. № дубл. | Подпись и дата

• 4.6.1 Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие прибора следующим требованиям:

• - на наружных поверхностях прибора не должно быть дефектов, ухудшающих их внешний вид и влияющих на точность измерения (царапин, забоин, следов коррозии);

• - стержни, удлинители стержня, трубки не должны быть погнутыми;

• - резьба в соединениях не должна быть повреждена;

• - на приборе должны быть нанесены: товарный знак предприятия - изготовителя, знак утверждения типа, условное обозначение прибора, порядковый заводской номер, год выпуска или его условное обозначение.

• 4.6.2 Опробование

При опробовании проверяют взаимодействие узлов прибора:

• - подвижные части прибора должны перемещаться без заеданий и надежно закрепляться в установленном положении зажимными винтами;

• - конструкция прибора должна обеспечивать возможность перемещения шкалы отсчета относительно указательного штриха подвижной втулки.

• 4.6.3 Определение отклонения измерительного усилия от номинального

Измерительное усилие прибора определяют с помощью весов с максимальной нагрузкой 10 кг ГОСТ Р 53228-2008 и специальной стойки (приложение А).

Не сбивая нулевую установку по шкале, прибор закрепляют в специальной стойке (приложение А), подводят измерительный наконечник удлинителя к площадке весов и нажимают на нее, перемещая кронштейн стойки с закрепленным в нем прибором. В момент перемещения указательного штриха относительно шкалы прибора в диапазоне от «-10» до «+10» снимают отсчет по шкале весов.

Показание весов в килограммах, умноженное на g = 9,8 м/с², будет соответствовать измерительному усилию в ньютонах. Результаты измерений округляют до целых ньютонов. Измерительное усилие прибора не должно превышать (50±20) Н.

• 4.6.4 Определение абсолютной погрешности измерений установочных размеров

Абсолютную погрешность определяют с помощью приспособления с микрометрической головкой МГ 25-2 ГОСТ 6507-90 (приложение Б).

• 4.6.4.1 При помощи ползуна 2 (рисунок Б1) устанавливают расстояние между вставками 1 приспособления таким образом, чтобы прибор поместился между ними.

4.6.4.2.Вращением барабана устанавливают показания микрометрической головки 3 ориентировочно на размер (12 -15) мм.

• 4.6.4.3 Помещают поверяемый прибор между вставками приспособления таким образом, чтобы шкала отсчета прибора располагалась ближе к микрометрической головке. Перемещая ползун, обеспечивают предварительный натяг прибора приблизительно на 10 мм. Величину натяга контролируют по шкале отсчета прибора. Передвижную шкалу отсчета прибора устанавливают так, чтобы нулевой штрих совпадал с указательным штрихом подвижной втулки, и закрепляют стопорным винтом.

• 4.6.4.4 Вращая барабан микрометрической головки последовательно в противоположные стороны, сравнивают показания микрометрической головки с показаниями прибора по величине перемещения. Абсолютную погрешность определяют как разность между показаниями прибора и показаниями микрометрической головки. Рекомендуемые точки поверки с отсчетом по шкале прибора «-10», «-5», «+5», «+10» мм. Пределы допускаемой абсолютной погрешности прибора ± 0,5 мм.

  					ПСК.000 РЭ	Лист
  						7
  Изм.	Лист	№ до кум.	Подпись	Дата

• 4.7.1 Положительный результат поверки удостоверяется записью в эксплуатационном документе или свидетельством о поверка по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

• 4.7.2 При отрицательных результатах поверки оформляют извещение о непригодности по Приказу Минпромторга России от 2 июля 2015 г. № 1815.

Хранение и транспортирование прибора - по ГОСТ 13762-86.

Прибор ПСК_____заводской №___________изготовлен и принят в соответ

ствии с ТУ 29.32.30-022-02952377-2018 и признан пригодным для эксплуатации.

Лицо, ответственное за приемку

МП

Дата приемки и консервации

Знак поверки

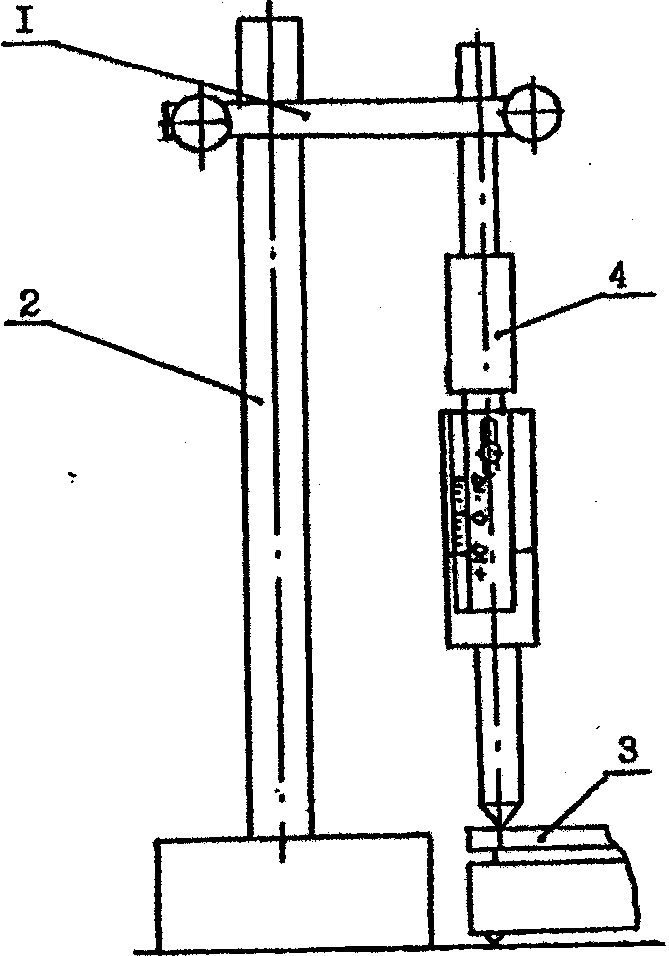

Приложение А

(рекомендуемое)

1 - кронштейн; 2 - стойка специальная; 3 - весы ГОСТ Р 53228-2008;

4 - прибор для контроля схождения передних колес автомобилей без удлинителя.

Рисунок А1

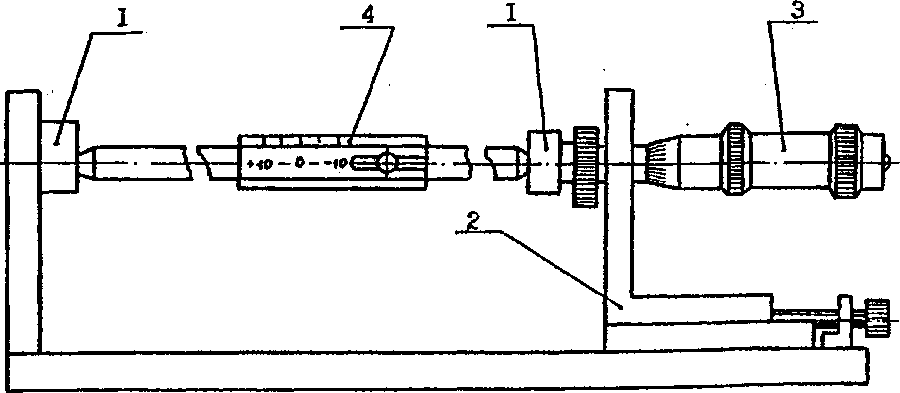

Приложение Б

(рекомендуемое)

1 - вставка; 2 - ползун; 3 -головка микрометрическая МГ 25-2 ГОСТ 6507-90;

4 - поверяемый прибор для контроля схождения передних колес автомобилей

Рисунок Б1 - Общий вид приспособления
