УТВЕРЖДАЮ Главный метролог ООО «ТМС РУС»

Государственная система обеспечения единства измерений

ДАТЧИКИ ДЕФОРМАЦИИ СТРУННЫЕ SVWG

МЕТОДИКА ПОВЕРКИ

МП-ТМС-034/20

г. Воскресенск 2020 г.

Предисловие

Разработана: ООО «ТМС РУС»

Исполнитель:

Руководитель направления

ООО «ТМС РУС»

Согласовано:

Заместитель Главного метролога ООО «ТМС РУС»

Утверждена:

Главный метролог

ООО «ТМС РУС»

М.В. Максимов

Введена в действие « -/3 » 03_______20 ДО г.

СОДЕРЖАНИЕ

Настоящая методика поверки распространяется на датчики деформации струнные SVWG выпускаемые ООО «НТП «Горизонт», Россия (далее - датчики), в качестве рабочего средства измерений и устанавливает методику их первичной поверки.

Интервал между поверками - Первичная поверка до ввода в эксплуатацию.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки датчиков, должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операций

Обязательность проведения при поверке

Номер пункта методики поверки

1

Внешний осмотр

да

6.1

2

Проверка маркировки

да

6.2

3

Проверка идентификационных данных программного обеспечения

да

6.3

4

Определение метрологических характеристик датчиков

да

6.4

5

Определение диапазона измерений и приведенной к полному диапазону измерений   погрешности   измерений

относительной деформации

да

6.4.1

6

Оформление результатов поверки

да

7

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться эталоны и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

№ пункта методики поверки

Наименование

6.4.1

Преобразователь линейных перемещений ЛИР-14 (per. № 54714-В);

Регистратор данных портативный VWANALYZER (per. № 66170-16)

Примечание. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на датчики и средства их поверки, прошедшие обучение в качестве поверителей и работающие в организации, аккредитованной в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Перед проведением поверки следует изучить руководство по эксплуатации на поверяемый датчик и приборы, применяемые при поверке.

  • 4.2 К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе на электроустановках.

  • 4.3 Перед проведением поверки все части датчика должны быть очищены от пыли и грязи.

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды,°C                            от 21 до 25;

  • - относительная влажность, %, не более                                80

  • - атмосферное давление, кПа (мм рт. ст.)                    84,0.. 106,7 (630..800)

  • 5.2 Перед проведением поверки датчик и средства поверки должны быть приведены в рабочее состояние в соответствии с эксплуатационной документацией.

  • 5.3 Перед проведением поверки проверить наличие действующих свидетельств о поверке на средства поверки.

  • 5.4 Датчики и средства поверки выдерживают не менее 1 часа в указанных выше условиях.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр
  • 6.1.1 Внешний осмотр производят визуальным сличением на соответствие следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики.

6.2 Проверка маркировки
  • 6.2.1 При проверке маркировки проверяют: наличие и соответствие маркировки согласно требованиям эксплуатационной документации.

6.3 Проверка идентификационных данных программного обеспечения
  • 6.3.1 Идентификацию встроенного программного обеспечения (далее - ВПО) датчиков SVWG-D01, проводят следующим образом:

  • - подключить датчик деформации к преобразователю интерфейсов или блоку индикации АСИН (производителя ООО «НТП «Горизонт»);

  • - подключить преобразователь интерфейсов или блок индикации АСИН к ПК;

  • - на ПК открыть ПО Gorizont Tuning (в случае, отсутствия ПО на компьютере, ПО можно

скачать, ПО находится в свободном доступе на сайте изготовителя https://www.ntpgorizont.ru/biblioteka/documentation/            Раздел            «Программное

обеспечение/Сервисное ПО»);

  • - в появившемся окне выбрать номер, тип устройства, через которое производится подключение (блок индикации АСИН, производитель ООО «НТП «Горизонт» или преобразователь интерфейса другой фирмы-производителя);

  • - откроется окно, как показано на рисунке 1;

  • - выберете номер COM-порта устройства, через которое производится подключение;

  • - выберете скорость подключения (9600 бит/с);

  • - нажмите кнопку сканировать.

  • 63.2 После сканирования программа осуществляет поиск всех подключенных датчиков.

633 Нажмите кнопку «Читать» в поле «Версия ПО»

  • 63.4 В поле «Версия ПО» будет отображен номер версии встроенного ПО датчика.

    ф Сслгсл* *2Л <422

    ДапфаниТДОмиме

    Старити <6*М0

    «*• * ■

    Г ..

    Г -

    4

    г

    Ч*П4Т U И.КТ ройки

    скох

    ОСО V.

    Смурость: нумер измерю еак

    Нгмм измерите.

    ля айв  №i m»s»4 ля л-4л»лялмл «

    л ■■

    ЙЙК       S '.»м 4» я

    ля лк

    *

    с» я        м ? фи* :•« я

    ЛЯ ФгК Л<Ж CHU ЛК Л Я Л Я Л< ЛОТ ФК4 С» * Л

    л я мс да сит е»».

    м              мс да «ни л® л

    Ъ-х*ягм»»ча х»

    &.Ч «К ЛЙЗЛЙГЛч» ЛЖЛ « ЛК ЛФ УЛМ

    л •» wK   лс мс а. я

    ля лк      «клх лХ«*тсo»ei лм лял

    «ж мк лм ла 1    я

    М МС : »У*. Л0 i «?.-*» Л .* » • л* лгл ЛИ лес а>

    &Ж          1   5 вгЛ

    ля лк лвслялязлх сьхяксмсммвдев»

    *

    Очистить

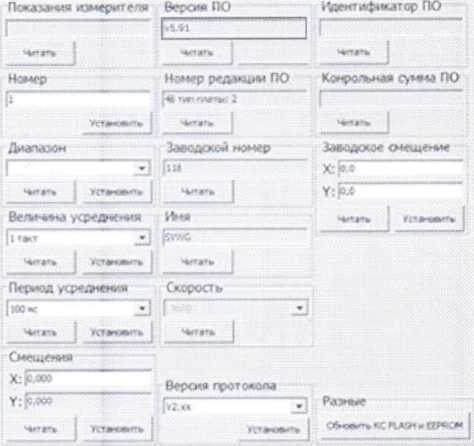

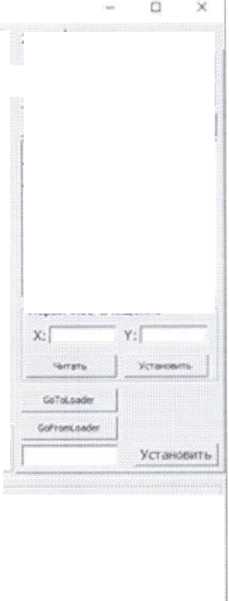

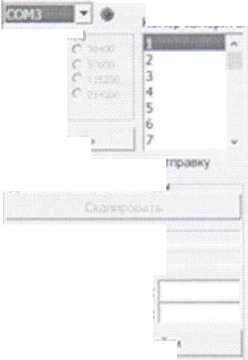

    Рисунок 1 - Окно программы с отображением версии ВПО

6.3.5 Результаты операции поверки считаются положительными, если идентификационные данные ПО соответствуют указанным в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО

Номер версии (идентификационный номер ПО)

не ниже 5.91

  • 6.4 Определение метрологических характеристик датчиков

    • 6.4.1 Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений относительной деформации

      • 6.4.1.1 Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений относительной деформации для аналоговых датчиков SVWG-01-07, SVWG-01-12

        • 6.4.1.1.1 Для определения диапазона измерений и приведенной к полному диапазону измерений погрешности измерений относительной деформации используют преобразователь линейных перемещений ЛИР-14 (далее - ЛИР-14), приспособление для крепления преобразователей и датчиков деформации (далее - приспособление), изображенного на рисунке 2.

          Регистратор

          Стойка

          ЛИР-14

          Датчик

          Анкер

          Адаптер

          Станина

          Направляющая

          Шаговый двигатель

          Подвижная каретка

          Неподвижная каретка

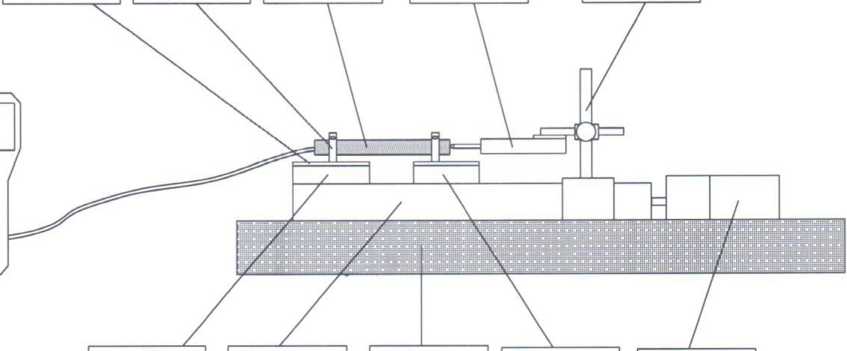

          Рисунок 2 - Внешний вид приспособления для проведения испытания датчика деформации струнного SVWG-01-07, SVWG-01-12

        • 6.4.1.1.2 Установить приспособление на плиту, в случае отсутствия плиты на стол.

        • 6.4.1.1.3 Установить анкера датчика в адаптеры подвижной и неподвижной каретки. С помощью шагового двигателя переместить подвижную каретку на расстояние 70±0,Змм (для SVWG-01-07) или 120±0,Змм (для SVWG-01-12) относительно неподвижной каретки для датчиков.

        • 6.4.1.1.4 Закрепить в анкера датчик, часть датчика с кабелем к не подвижной каретке, а свободную от кабеля часть датчика к подвижной каретке, установку провести в соответствии с руководством по эксплуатации.

        • 6.4.1.1.5 Закрепить датчик ЛИР-14 в стойке напротив свободного от кабеля конца датчика, упереть и установить шток датчика ЛИР-14 перпендикулярно торцу испытываемого датчика.

        • 6.4.1.1.6   Подсоединить поверяемый датчик к регистратору. Маркировка присоединительных разъемов (проводов) приведена в разделе «Схема подключения» руководства по эксплуатации на датчик.

        • 6.4.1.1.7 Включить регистратор.

        • 6.4.1.1.8 По показаниям регистратора установить подвижную каретку датчика, так чтобы выходная частота датчика была равна значению /пт, указанному в паспорте на датчик.

        • 6.4.1.1.9 Обнулить показания ЛИР-14.

        • 6.4.1.1.10  Измерения выходной частоты f проводят в восьми равномерно распределенных точках диапазона измерений датчика:

  • - для датчиков с базой 70 мм, шаг измерений по показаниям ЛИР-14 - 28,9±10 мкм, от 0 до 231 мкм;

  • - для датчиков с базой 120 мм, шаг измерений по показаниям ЛИР-14 - 49,5±10 мкм, от 0 до 396.

  • 6.4.1.1.11 Деформацию S™., заданную с помощью подвижной каретки шаговым двигателем по показаниям ЛИР-14, рассчитать по формуле:

°ЭТ£     в

где L3mi- показания ЛИР-14 перемещения каретки, в мкм;

В - измерительная база датчика, указанная в паспорте на датчик, в м.

  • 6.4.1.1.12 Результаты измерений выходной частоты f , перемещения L3m.t деформации S™. записать в протокол поверки.

  • 6.4.1.1.13 Измерения проводить для прямого и обратного хода.

  • 6.4.1.1.14 Определить в каждой поверяемой точке диапазона измерений расчётное значение деформации £изм., по формуле:

£изм( = К2 ■2) + «1 ■ (ft) + КО

где К2, К1, КО - коэффициенты полиномиального преобразования из паспорта на датчик;

fl -значение выходной частоты датчика в i-ой точке диапазона измерений, Гц.

  • 6.4.1.1.15 Определить расчётное значение допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации в каждой точке диапазона измерений по формуле:

    £   — S.

    X U3MI

    = пи    ™ > х100°/о

    V

    ПОЛИ

5

где S3m.i - эталонное значение деформации, в /-ой точке диапазона измерений, мкм/м;

расчётное значение деформации, в /-ой точке диапазона измерений, мкм/м;

Sno.iH. - полный диапазон измерений датчика, мкм/м.

Датчики считаются прошедшими испытания по данному пункту с положительным результатом, если приведенная к полному диапазону измерений погрешность измерений относительной деформации не превышает ± 1,0 %.

  • 6.4.1.2 Определение диапазона измерений и приведенной к полному диапазону измерений погрешности измерений относительной деформации для цифровых датчиков SVWG-D01-07, SVWG-D01-12

    • 6.4.1.2.1 Для определения диапазона измерений и приведенной к полному диапазону измерений погрешности измерений относительной деформации используют преобразователь линейных перемещений ЛИР-14 (далее - ЛИР-14), приспособление для крепления преобразователей и датчиков деформации (далее - приспособление), изображенного на рисунке

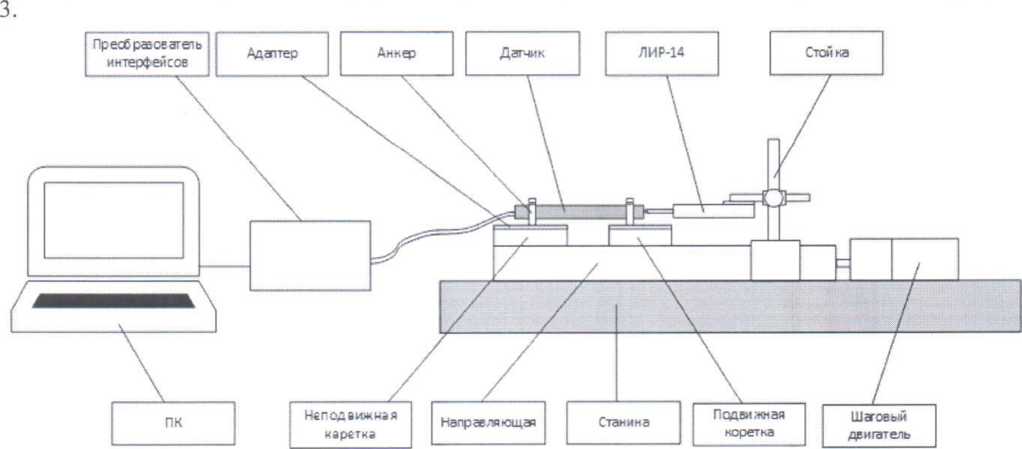

Рисунок 3 - Внешний вид приспособления для проведения испытания датчика деформации струнного SVWG-D01-07, SVWG-D01-12

  • 6.4.1.2.2 Установить приспособление на плиту, в случае отсутствия плиты на стол.

  • 6.4.1.2.3 Установить анкер датчика в адаптеры подвижной и неподвижной каретки. С помощью шагового двигателя переместить подвижную каретку на расстояние 70±0,Змм (для SVWG-01-07) или 120±0,Змм (для SVWG-01-12) относительно неподвижной каретки для датчиков.

  • 6.4.1.2.4 Закрепить в анкера датчик, часть датчика с кабелем к не подвижной каретке, а свободную от кабеля часть датчика к подвижной каретке, установку провести в соответствии с руководством по эксплуатации.

  • 6.4.1.2.5 Закрепить датчик ЛИР-14 в стойке напротив свободного от кабеля конца датчика, упереть и установить шток датчика ЛИР-14 перпендикулярно торцу испытываемого датчика.

  • 6.4.1.2.6 Подсоединить поверяемый датчик к ПК с помощью преобразователя интерфейсов, входящих в комплектность датчика, в соответствии с руководством эксплуатации на преобразователь интерфейсов. Маркировка присоединительных разъемов (проводов) приведена в разделе «Схема подключения» руководства по эксплуатации на датчик.

  • 6.4.1.2.7 Открыть программу «Горизонт Мастер» (далее «Программа»). Провести настройку подключения в соответствии с руководством по эксплуатации на датчик. Значения измеренных деформаций отображаются в поле «Деформации».

  • 6.4.1.2.8 По показаниям деформации в программе установить подвижную каретку датчика, так чтобы показания датчика были равны «О».

  • 6.4.1.2.9 Обнулить показания ЛИР-14.

  • 6.4.1.2.10 Измерения деформации £изм/, проводят в восьми равномерно распределенных точках диапазона измерений датчика:

  • - для датчиков с базой 70 мм, шаг измерений по показаниям ЛИР-14 - 28,9±10 мкм, от 0 до 231 мкм;

  • - для датчиков с базой 120 мм, шаг измерений по показаниям ЛИР-14 - 49,5±10 мкм, от 0 до 396.

  • 6.4.1.2.11 Деформацию 5эт/., заданную с помощью подвижной каретки шаговым двигателем по показаниям ЛИР-14, рассчитать по формуле:

    _ ~3Tt

    D3Ti     в

где L3mi~ показания ЛИР-14 перемещения каретки, в мкм;

В - измерительная база датчика, указанная в паспорте на датчик, в м.

  • 6.4.1.2.12 Результаты измерений деформации еизм.,измеренной датчиком, заданного перемещения L3m.i, заданной деформации S3Tl записать в протокол поверки.

  • 6.4.1.2.13 Измерения проводить для прямого и обратного хода.

  • 6.4.1.2.14 Определить расчётное значение приведенной к полному диапазону измерений погрешности измерений относительной деформации в каждой точке диапазона измерений по

    формуле:

£   — S

= Х 100%,

где - эталонное значение деформации, в /-ой точке диапазона измерений, мкм/м; значение деформации из программы, в /-ой точке диапазона, мкм/м;

Вполн. - полный диапазон измерений датчика, мкм/м

Датчики считаются прошедшими испытания по данному пункту с положительным результатом, если приведенная к полному диапазону измерений погрешность измерений относительной деформации не превышает ± 1,0 %.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 По результатам поверки оформляется протокол в свободной форме.

  • 7.2 При положительных результатах поверки датчика оформляется свидетельство о проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    поверке согласно приказу Минпромторга России от 02.07.2015 № 1815 «Об утверждении порядка

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

  • 7.3 При отрицательных результатах поверки датчика выписывается извещение о непригодности к применению согласно приказу Минпромторга России от 02.07.2015 № 1815.
