Государственная система обеспечения единства измерений

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

УТВЕРЖДАЮ

Г лавный -метролог иСТ»

.Н. Новиков

г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Частотомеры электронно-счетные серий АКИП-5104, АКИП-5105, АКИП-5107, АКИП-5108

МЕТОДИКА ПОВЕРКИ ПР-02-2020МП г. Москва 2020 г.

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок частотомеров электронно-счетных серий АКИП-5104, АКИП-5105. АКИП-5107, АКИП-5108, изготавливаемых SHANGHAI МСР CORP., Китай.

Частотомеры электронно-счетные серий АКИП-5104. АКИП-5105, АКИП-5107, АКИП-5108 (далее - частотомеры) предназначены для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, временных интервалов, фазового сдвига между сигналами, длительности, коэффициента заполнения, количества импульсов.

Интервал между поверками 1 год.

Периодическая поверка частотомеров в случае их использования на меньшем числе каналов измерений, для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца частотомеров, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Проверка идентификационных данных программного обеспечения

7.3

Да

Да

4 Определение метрологических характеристик

7.4

Да

Да

5 Определение относительной погрешности частоты внутреннего опорного генератора

7.4.1

Да

Да

6 Определение диапазона измеряемых частот, чувствительности и абсолютной погрешности измерений частоты сигнала

7.4.2

Да

Да

7 Определение абсолютной погрешности измерений периода сигнала

7.4.3

Да

Да

8 Определение абсолютной погрешности измерений временных интервалов и длительности импульсов

7.4.4

Да

Да

9 Определение абсолютной погрешности измерений фазового сдвига

7.4.5

Да

Да

10 Определение абсолютной погрешности измерений коэффициента заполнения импульсов

7.4.6

Да

Да

11 Подстройка (калибровка) встроенного опорного генератора

7.5

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

  • 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта МП

Тип средства поверки

1

2

7.4.1

Стандарт частоты и времени водородный 41-1007: синусоидальный сигнал частотой 5; 10 МГц; пределы относительной погрешности по частоте ±510'13.

Компаратор частотный 47-1014. 4астоты входных измеряемых сигналов 5; 10 МГц; пределы допускаемой погрешности измерения ±110'12 при времени измерения 1 с и ±5 1 О*13 при времени измерения 10 с.

7.4.2,

7.4.3

Генератор сигналов сложной/произвольной формы 81150А: синусоидальный сигнал от 1 мкГц до 240 МГц, импульсный сигнал от 1 мкГц до 140 МГц; пределы допускаемой погрешности по частоте с внешней опорной частотой не более ±510'10; пределы допускаемой погрешности установки амплитуды импульсов ±(0,015U+0,005)B.

Генератор сигналов Agilent E8257D с опцией 540: диапазон частот от 250 кГц до 40 ГГц (используется до 20 ГГц); диапазон мощности выходного сигнала от -30 дБм до +10 дБм.

Стандарт частоты и времени водородный 41-1007: синусоидальный сигнал частотой 5; 10 МГц; пределы относительной погрешности по частоте ±1,5-10'13.

Преобразователь измерительный термоэлектрический ваттметров поглощаемой мощности N8488А с блоком измерительным N1914A; используемый диапазон частот от 10 МГц до 20 ГГц, диапазон измерений мощности от -35 до +20 дБм, относительная погрешность измерения мощности не более ±6 %.

  • 7.4.4,

  • 7.4.5,

7.4.6

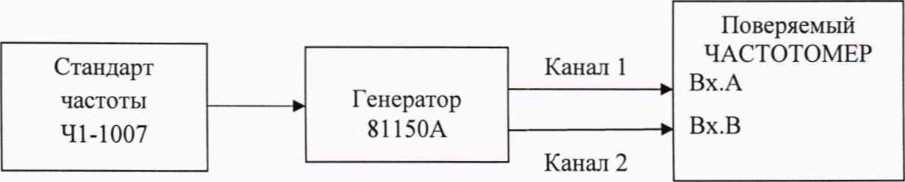

Генераторы сигналов сложной/произвольной формы 81150А, 2 синфазных канала: синусоидальный сигнал от 1 мкГц до 240 МГц, импульсный сигнал от 1 мкГц до 140 МГц; длительность фронта импульса не более 2,5 нс; диапазон установки длительности импульсов (не менее): от 20 нс до 1 с, диапазон установки временной задержки между каналами (не менее): от 20 нс до 1 с, диапазон установки фазового сдвига между каналами от 0 до 360 °; пределы допускаемой погрешности по частоте с внешней опорной частотой не более ±5 10'10.

Стандарт частоты и времени водородный 41-1007: синусоидальный сигнал частотой 5; 10 МГц: пределы относительной погрешности по частоте ±510*13.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C.

±0,25 °C

Цифровой термометр-гигрометр Fluke 1620А

Давление

от 30 до 120 кПа

±300 Па

Манометр абсолютного давления Testo 511

Влажность

от 10 до 100 %

±2%

Цифровой термометр-гигрометр Fluke 1620А

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2018.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80. ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

  • 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

-температура окружающего воздуха: (23±5) °C;

  • - относительная влажность: до 80 %;

  • - атмосферное давление: от 84 до 106 кПа или от 630 до 795 мм рт. ст..

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1   Перед проведением  поверки должны быть выполнены следующие

подготовительные работы:

  • - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

  • -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

  • 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

  • 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

  • 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

  • - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

7.2 Опробование

Опробование частотомеров проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При опробовании проводится проверка всех режимов измерения частотомера. Режимы, отображаемые на дисплее, при нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

7.3 Проверка идентификационных данных программного обеспечения

Проверка идентификационных данных программного обеспечения частотомеров осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации.

Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

серия

АКИП-5104

серия

АКИП-5105

серия АКИП-5107

серия

АКИП-5108

Идентификационное наименование ПО

-

-

-

-

Номер версии (идентификационный номер ПО)

не ниже

1000

не ниже

15.01.01

не ниже

20150101

не ниже

1000

  • 7.4 Определение метрологических характеристик

7.4.1 Определение относительной погрешности по частоте и нестабильности опорного генератора частотомера

Определение относительной погрешности по частоте опорного генератора частотомеров проводить по истечении времени прогрева, равного 30 минутам, методом сличения при помощи компаратора частотного 47-1014 (далее компаратор 47-1014).

  • 7.4.1.1 Собрать схему, представленную на рисунке 1.

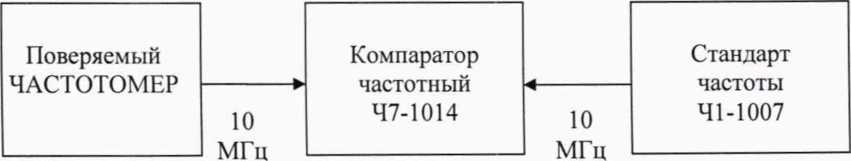

Рисунок 1 - Схема определения нестабильности и относительной погрешности по частоте опорного генератора частотомера

7.4.1.2 Подать сигнал с выхода частоты 10 МГц опорного генератора испытываемого частотомера на разъем ВХОД fx компаратора 47-1014. От стандарта частоты и времени водородного 41-1007 (далее стандарт частоты 41-1007) подать сигнал на разъем ВХОД fкомпаратора 47-1014. Установить время измерения равным 10 с. Задать число измерений п равным 10, записать среднее значение относительного отклонения частоты. Записать в протокол относительную погрешность по частоте опорного генератора при поступлении на испытания.

Результаты поверки считать положительными, если относительная погрешность по частоте опорного генератора не превышает значений, указанных в таблице 5.

Таблица 5

Наименование характеристики

Значение

Пределы допускаемого относительного дрейфа частоты

опорного генератора (ОГ) за 1 год

- стандартное исполнение

±2 10'7

- опция 101

±5 10’8

7.4.2 Определение диапазона измеряемых частот, чувствительности и абсолютной погрешности измерений частоты сигнала

Определение диапазона частот, чувствительности и относительной погрешности измерений частоты сигнала в диапазоне до 100 кГц проводить с помощью генератора сигналов сложной/произвольной формы 81150А (далее - генератор 81150А) с внешним источником опорной частоты от стандарта частоты и времени водородного 41-1007 (далее - стандарт частоты 41-1007). Допускается вместо стандарта частоты 41-1007 использовать стандарт частоты рубидиевый GPS-12RG (далее - стандарт частоты GPS-12RG).

Генератор 81150А должен находиться в режиме формирования прямоугольных импульсов и длительность фронта должна иметь значение 2,5 нс. При частотах 100 МГц и выше - генератор 81150А следует заменить на генератор сигналов Agilent E8257D (далее генератор E8257D). Уровень сигнала на выходе генератора 81150А устанавливать по показаниям генератора. Уровень сигнала на выходе генератора E8257D устанавливать по показаниям преобразователя измерительного NRP-Z51, подключенного к концу измерительного кабеля. В качестве индикатора для NRP-Z51 использовать блок индикаторный NRP или ПК с установленным программным обеспечением (ПО).

  • 7.4.2.1 Соединить приборы согласно схемы, представленной на рисунке 2 - при использовании генератора 81150А или на рисунке 3 - при использовании генератора E8257D. Подключения генератора осуществлять к соответствующему входу частотомера.

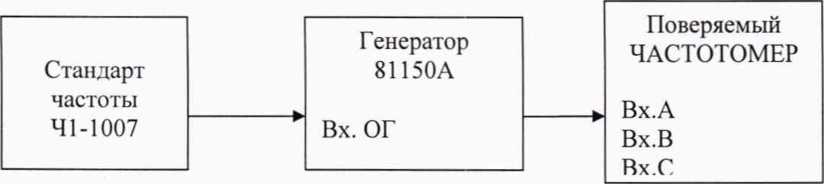

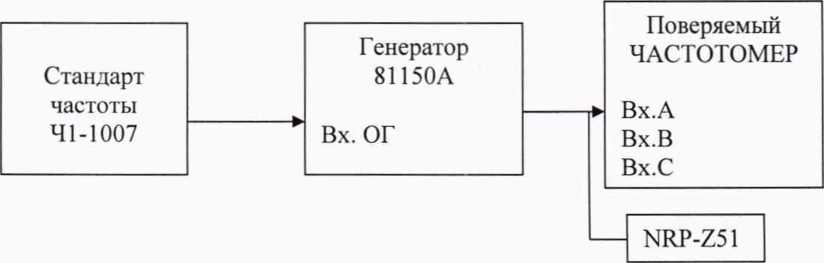

Рисунок 2 - Схема соединения приборов при использовании генератора 81150А

Рисунок 3 - Схема соединения приборов при использовании генератора E8257D

  • 7.4.2.2 В частотомере установить режим измерения частоты и выбрать вход А согласно инструкции по эксплуатации. В параметрах входа установить: входное сопротивление 50 Ом; уровень запуска 0 В; связь входа DC (при измерении частот от 100 кГц и выше - установить связь входа АС); измерение по переднему фронту импульса. Время счета для всех каналов установить 1 секунда.

  • 7.4.2.3 Провести измерения для всех входов, устанавливая параметры входного сигнала в соответствии с таблицами 6-10. Результат измерений считать с дисплея частотомера после проведения двух циклов измерений.

  • 7.4.2.4 Повторить измерения по п.п. 7.4.2.1 - 7.4.2.3 для входов В(2) и С(3) частотомеров (для серий частотомеров АКИП-5104, АКИП-5108 измерения по входу В(2) не проводятся).

  • 7.4.2.5 Основную абсолютную погрешность измерений частоты сигнала определить по формуле (1):

Л-Аизм-Адейств                                     (1),

где: Аизм - показание поверяемого частотомера при измерении соответствующего параметра;

Адейств - действительное значение соответствующего параметра, задаваемое эталоном (средством поверки).

Результаты испытаний считать положительными, если значения погрешностей, определенных по формуле (1) не превышают допускаемых значений, указанных в таблицах 6-10.

Таблица 6 - Определение диапазона, чувствительности и абсолютной погрешности измерений частоты для канала 1 модели 43-85/4 и каналов 1 и 2 модели 43-85/6

Таблица 6 - Определение абсолютной погрешности измерений частоты сигнала по ходам А(1) и (В2)1} для стандартного типа ОГ

Задаваемые значения частоты сигнала на генераторе F4Cctb

Уровень входного сигнала2

Пределы допускаемой абсолютной погрешности, Гц для серий частотомеров

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

10 Гц

100 мВп-п

±2,4-10'6

±2,141-10'6

±2.023-10'6

±2,141-10-6

100 Гц

±2,4-10'5

±2,141 -10'5

±2,023-10'5

±2,141-Ю’5

1 кГц

±2,4-1 О'4

±2,14110'4

±2,023 10“*

±2,141-Ю"4

10 кГц

±2,4-10'3

±2,141 10'3

±2,023-10'3

±2,141-Ю'3

100 кГц

±2,4-10'2

±2,141 10'2

±2,023-10'2

±2,141-Ю'2

1 МГц

±0,240

±0,214

±0,202

±0,214

10 МГц

±2,400

±2,141

±2,023

±2,141

20 МГц

±4,800

±4,281

±4,046

±4,281

50 МГц

±12,000

±10,702

±10,114

±10,702

100 МГц

30 мВскз

±24,001

±21,403

±20,216

±21,403

150 МГц

50 мВскз

±32,101

±30,304

±32,101

200 МГц

30 мВскз

±40,409

225 МГц

30 мВскз

±45,458

Примечания:

  • 1) для серий частотомеров АКИП-5104, АКИП-5108 измерения частоты сигнала по входу В(2) не проводятся; для модификации АКИП-5105/6 измерения периода по входу В(2) проводятся согласно таблице 8

  • 2) Здесь и далее: Вп-п - размах напряжения (от пика до пика); Вскз - среднее квадратическое значение напряжения; дБм - означает уровень сигнала в дБ относительно 1 мВт

Таблица 7 - Определение абсолютной погрешности измерений частоты сигнала по ходам А(1) и (В2)1’с опцией 101

Задаваемые значения частоты сигнала на генераторе FaeCTB

Уровень входного сигнала

Пределы допускаемой абсолютной погрешности, Гц для серий частотомеров

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

1

2

3

4

5

6

10 Гц

100 мВп-п

±9,002-10'7

±6,405-10'7

±5,228-10'7

±6,405-10'7

100 Гц

±9,002-10'6

±6,405 10'6

±5,228-10'6

±6,405-10'6

1 кГц

±9,002-10'5

±6,405 10'5

±5,228-10'5

±6,405-10'5

10 кГц

±9,002-1 О'4

±6,405 1 О'4

±5,228-1 О'4

±6,405-1 О'4

1

2

3

4

5

6

100 кГц

±9,002 10‘3

±6,405 10‘3

±5,228-10’3

±6,405-10’3

1 МГц

±9,002 10'2

±6,405 10"2

±5,228-10'2

±6,405-10'2

10 МГц

±0,900

±0,641

±0,523

±0,641

20 МГц

±1,800

±1,281

±1,046

±1,281

50 МГц

±4,501

±3,202

±2,614

±3,202

100 МГц

30 мВскз

±9,001

±6,403

±5,216

±6,403

150 МГц

50 мВскз

-

±9,601

±7.804

±9,601

200 МГц

30 мВскз

-

-

±10,409

-

225 МГц

30 мВскз

-

-

±11,708

-

Примечания:

1) для серий частотомеров АКИП-5104, АКИП-5108 измерения частоты сигнала по входу В(2) не проводятся; для модификации АКИП-5105/6 измерения периода по входу В(2) проводятся согласно таблице 8

Таблица 8 - Определение абсолютной погрешности измерений частоты сигнала по ходу В(2) для модификации АКИП-5105/6

Задаваемые значения частоты сигнала на генераторе Гдеств, МГц

Уровень

входного сигнала

Пределы допускаемой абсолютной погрешности. Гц в зависимости от типа ОГ

стандартный ОГ

Опция 101

100

30 мВскз

(-17.4 дБм)

±21,4

±6,4

200

±42,8

±12,8

400

±85,6

±25,6

500

±107,0

±32,0

1000

±214.0

±64,0

1500

±321,0

±96,0

Таблица 9 - Определение абсолютной погрешности измерений частоты сигнала по ходу С(3) для стандартного типа ОТ

Задаваемые значения частоты сигнала на Генераторе Гдеств МГц

Модификации частотомеров

Уровень входного сигнала, дБм

Пределы допускаемой абсолютной погрешности, Гц

1

2

3

4

100

АКИП-5104/1. АКИП-5104/2. АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4 АКИП-5105/5

АКИП-5107/2, АКИП-5107/3

АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

-17,4

-17,4 -15

-17,4 -15

-17,4

±24,0

±21,4

±21,4

±20,2

±20,2

±21,4

200

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4 АКИП-5105/5

АКИП-5107/2, АКИП-5107/3

АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

// гТ > гТ' ‘П Г-С’

Г" г- _. г-

II     1     1

±48,0

±42,8

±42,8

±40,4

±40,4

±42.8

1

2

3

4

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

-17,4

±96,0

АКИП-5105/2. АКИП-5105/3, АКИП-5105/4

-17,4

±85,6

400

АКИП-5105/5,

-15

±85,6

АКИП-5107/2, АКИП-5107/3

-17,4

±80,8

АКИП-5107/4

-15

±80,8

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

-17,4

±85,6

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

-17,4

±120

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±107

500

АКИП-5105/5

-15

±107

АКИП-5107/2, АКИП-5107/3

-17,4

±101

АКИП-5107/4

-15

±101

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

-17,4

±107

АКИП-5104/2, АКИП-5104/3,

-17,4

±240

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±214

1000

АКИП-5105/5

-20

±214

АКИП-5107/2, АКИП-5107/3

-17,4

±202

АКИП-5107/4

-20

±202

АКИП-5108/2, АКИП-5108/3

-17,4

±214

АКИП-5104/2, АКИП-5104/3

17,4

±360

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±321

АКИП-5105/5

-20

±321

1500

АКИП-5105/6

-23

±321

АКИП-5107/2, АКИП-5107/3

-17,4

±303

АКИП-5107/4

-20

±303

АКИП-5108/2, АКИП-5108/3

-17,4

±321

АКИП-5108/4

-23

±321

АКИП-5104/3,

-17,4

±480

АКИП-5105/3, АКИП-5105/4

-17,4

±428

АКИП-5105/5

-20

±428

2000

АКИП-5105/6

-23

±428

АКИП-5107/3

-17,4

±404

АКИП-5107/4

-20

±404

АКИП-5108/3

-17,4

±428

АКИП-5108/4

-23

±428

АКИП-5104/3,

-17,4

±600

АКИП-5105/3, АКИП-5105/4

-17,4

±535

АКИП-5105/5, АКИП-5105/6

-20

±535

2500

АКИП-5107/3

-17,4

±505

АКИП-5107/4

-20

±505

АКИП-5108/3

-17,4

±535

АКИП-5108/4

-20

±535

АКИП-5104/3,

-17,4

±720

АКИП-5105/4

-17,4

±642

АКИП-5105/5, АКИП-5105/6

-20

±642

3000

АКИП-5107/3

-17,4

±606

АКИП-5107/4

-20

±606

АКИП-5108/3

-17,4

±642

АКИП-5108/4

-20

±642

АКИП-5105/5, АКИП-5105/6

-20

±856

4000

АКИП-5107/4

-20

±808

АКИП-5108/4

-20

±856

1

2

3

4

5000

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

-20

-20

-20

±1070

±1010

±1070

6000

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

-20

-20

-20

±1284

±1212

±1284

8000

АКИП-5105/6, АКИП-5108/4

-20

±1712

9000

АКИП-5105/6, АКИП-5108/4

-20

±1926

Таблица 10 - Определение абсолютной погрешности измерений частоты сигнала по ходу С(3) с опцией 101

Задаваемые значения частоты сигнала на генераторе Рдеств МТц

Модификации частотомеров

Уровень входного сигнала, дБм

Пределы допускаемой абсолютной погрешности

1

2

3

4

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3,

-17,4

±9,0

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4,

-17,4

±6,4

1 ЛЛ

АКИП-5105/5

-15

±6,4

1UU

АКИП-5107/2, АКИП-5107/3,

-17,4

±5,2

АКИП-5107/4

-15

±5,2

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

-17,4

±6,4

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

-17,4

±18,0

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±12,8

олл

АКИП-5105/5

-15

±12,8

АКИП-5107/2, АКИП-5107/3

-17,4

±10,4

АКИП-5107/4

-15

±10,4

АКИП-5108/1, АКИП-5108/2. АКИП-5108/3

-17,4

±12,8

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

-17,4

±36,0

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±25,6

Л (\С\

АКИП-5105/5,

-15

±25,6

400

АКИП-5107/2, АКИП-5107/3

-17,4

±20,8

АКИП-5107/4

-15

±20,8

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

-17,4

±25,6

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

-17,4

±45

АКИП-5105/2, АКИП-5105/3. АКИП-5105/4

-17,4

±32

с лл

АКИП-5105/5

-15

±32

АКИП-5107/2, АКИП-5107/3

-17,4

±26

АКИП-5107/4

-15

±26

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

-17,4

±32

АКИП-5104/2, АКИП-5104/3,

-17,4

±90

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±64

1 ллл

АКИП-5105/5

-20

±64

1UOU

АКИП-5107/2, АКИП-5107/3

-17,4

±52

АКИП-5107/4

-20

±52

АКИП-5108/2, АКИП-5108/3

-17,4

±64

1

2

3

4

АКИП-5104/2, АКИП-5104/3

17,4

±135

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4

-17,4

±96

АКИП-5105/5

-20

±96

1500

АКИП-5105/6

-23

±78

АКИП-5107/2, АКИП-5107/3

-17,4

±78

АКИП-5107/4

-20

±78

АКИП-5108/2, АКИП-5108/3

-17,4

±96

АКИП-5108/4

-23

±96

АКИП-5104/3,

-17,4

±180

АКИП-5105/3, АКИП-5105/4

-17,4

±128

АКИП-5105/5

-20

±128

2000

АКИП-5105/6

-23

±128

АКИП-5107/3

-17,4

±104

АКИП-5107/4

-20

±104

АКИП-5108/3

-17,4

±128

АКИП-5108/4

-23

±128

АКИП-5104/3,

-17,4

±225

АКИП-5105/3, АКИП-5105/4

-17,4

±160

АКИП-5105/5. АКИП-5105/6

-20

±160

2500

АКИП-5107/3

-17,4

±130

АКИП-5107/4

-20

±130

АКИП-5108/3

-17,4

±160

АКИП-5108/4

-20

±160

АКИП-5104/3,

-17,4

±270

АКИП-5105/4

-17,4

±192

АКИП-5105/5, АКИП-5105/6

-20

±192

3000

АКИП-5107/3

-17,4

±156

АКИП-5107/4

-20

±156

АКИП-5108/3

-17,4

±192

АКИП-5108/4

-20

±192

АКИП-5105/5, АКИП-5105/6

-20

±256

4000

АКИП-5107/4

-20

±208

АКИП-5108/4

-20

±256

АКИП-5105/5. АКИП-5105/6

-20

±320

5000

АКИП-5107/4

-20

±260

АКИП-5108/4

-20

±320

АКИП-5105/5, АКИП-5105/6

-20

±384

6000

АКИП-5107/4

-20

±312

АКИП-5108/4

-20

±384

8000

АКИП-5105/6. АКИП-5108/4

-20

±512

9000

АКИП-5105/6, АКИП-5108/4

-20

±576

7.4.3 Определение абсолютной погрешности измерений периода сигнала

Определение абсолютной погрешности измерения периодов до 10 нс проводить с помощью генератора 81150А с внешним источником опорной частоты - стандартом частоты 41-1007. Допускается вместо стандарта частоты 41-1007 использовать стандарт частоты GPS-12RG. При измерениях генератор импульсов 81150А должен находиться в режиме формирования прямоугольных импульсов и установки периода повторения импульсов. Длительность фронта должна иметь значение 2,5 нс. При измерении периода менее 10 нс генератор импульсов 81150А необходимо заменить генератором E8257D. Измерения проводить для каналов 1 и 2 частотомера.

  • 7.4.3.1  Собрать измерительную схему в соответствии с рисунком 2 или 3 (в зависимости от значений периода). Измеритель мощности исключить из схемы. Генератор подключить ко входу А(1) частотомера. Установку уровня сигнала производить по индикатору генератора. В частотомере установить режим измерения периода в соответствии с руководством по эксплуатации.

  • 7.4.3.2 В параметрах входов частотомера установить: входное сопротивление 50 Ом; уровень запуска 0 В; связь входа DC; измерение по переднему фронту импульса; фильтр 100 кГц - выключен. Время счета 1 секунда.

  • 7.4.3.3 Уровень сигнала с генератора 81150А установить: 4 Впик-пик, уровень сигнала с генератора E8257D (для периода свыше 10 нс) установить 0 дБм.

  • 7.4.3.4 Провести измерения периода сигнала в точках, указанных в таблицах 11 - 15. Результат измерений считать с дисплея частотомера после проведения двух циклов измерений.

  • 7.4.3.5 Повторить измерения по п.п. 7.4.3.1 - 7.4.3.4 для входов В(2) и С(3) частотомеров (для серий частотомеров АКИП-5104, АКИП-5108 измерения по входу В(2) не проводятся).

  • 7.4.3.6  Абсолютную погрешность измерений периода сигнала определить по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенных по формуле (1) не превышают допускаемых значений, указанных в таблицах 11-15.

Таблица 11 - Определение абсолютной погрешности измерений периода сигнала по ходам А(1) и (В2)п для стандартного типа ОГ

Задаваемые значения периода сигнала на генераторе ТдеСтв

Пределы допускаемой абсолютной погрешности для серий частотомеров

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

10 мс

±2,4 10'6 мс

±2,1410'бмс

±2,02-10’6 мс

±2,14 -10’6 мс

1 мс

±2,4-10‘7 мс

±2,1410‘7мс

±2,02- IO’7 мс

±2,1410'7мс

100 мкс

±2,4 -10'5 мкс

±2,14-10'5 мкс

±2,02 10'* мкс

±2,14-10'5 мкс

10 мкс

±2,4-10‘6 мкс

±2,14-10‘6 мкс

±2,02 -10’6 мкс

±2,14-10’6 мкс

1 мкс

±2,4-10'7 мкс

±2,14 -IO’7 мкс

±2,02 10'7 мкс

±2,14 -10’7 мкс

100 нс

±2,4-10’5 нс

±2,1410‘5нс

±2,02 -10‘5 нс

±2,14-10"5 нс

50 нс

±1,210'5 нс

±1,07-10’5 нс

±1,02-10*5 нс

±1,07-10’5 нс

20 нс

±4,8 10’6 нс

±4,28 -10’6 нс

±4,04-10'6 нс

±4,28 10'6 нс

10 нс

±2,4-10'6 нс

±2,14-10’6 нс

±2,02 10’6 нс

±2,14-10'6 нс

6,666666666 нс

-

±1,4310’6нс

±1,3510‘6нс

±1,43-10'6 нс

5 нс

-

-

±1,01 Ю’6 нс

-

4,444444444 нс

-

-

±8,98-10'7 нс

-

Примечание:

2) для серий частотомеров АКИП-5104, АКИП-5108 измерения периода сигнала по входу В(2) не проводятся; для модификации АКИП-5105/6 измерения периода по входу В(2) проводятся согласно таблице 13

Таблица 12 - Определение абсолютной погрешности измерений периода сигнала по ходам А(1)

и (В2)1} с опцией 101

Задаваемые значения периода сигнала на Генераторе Тдеств

Пределы допускаемой абсолютной погрешности для серий частотомеров

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

1

2

3

4

5

10 мс

±9- IO’7 мс

±6,4 -10’7 мс

±5,2-10'7 мс

±6,4-10'7 мс

1 мс

±9 10'8 мс

±6,4 10’8 мс

±5,2-10'8 мс

±6,4 10‘8 мс

1

2

3

4

5

100 мкс

±9 10'6 мкс

±6,4 -10‘6 мкс

±5,2 -10’6 мкс

±6.4 -10’6 мкс

10 мкс

±9 -10’7 мкс

±6,4-10'7 мкс

±5,2 -10’7 мкс

±6.4-10-7 мкс

1 мкс

±9 10’8 мкс

±6,4 -10’8 мкс

±5,2-10'8 мкс

±6.4 Ю'8 мкс

100 нс

±9 10’6 нс

±6,4-10’6 нс

±5,2-10’6 нс

±6,4-10’6 нс

50 нс

±4,5 10'6 нс

±3,210‘6нс

±2,6 -10’6 нс

±3,2-10'6 нс

20 нс

±1,810'6нс

±1,2810’6нс

±1,04-10'6 нс

±1,2810’6нс

10 нс

±9 -10‘7 нс

±6,4-10’7 нс

±5,2 Ю"7 нс

±6,4 -10’7 нс

6,666666666 нс

-

4,27 10’7 нс

±3,4 10"7 нс

±4,27- IO'7 нс

5 нс

-

-

±2,6 10'7 нс

-

4,444444444 нс

-

-

±2,31 IO'7 нс

-

Примечание:

1) для серий частотомеров АКИП-5104, АКИП-5108 измерения периода сигнала по входу В(2) не проводятся; для модификации АКИП-5105/6 измерения периода по входу В(2) проводятся согласно таблице 13

Таблица 13 - Определение абсолютной погрешности измерений периода сигнала по ходу В(2) для модификации АКИП-5105/6

Задаваемые значения периода сигнала на генераторе ТдеСтв

Пределы допускаемой абсолютной погрешности в зависимости от типа ОТ

стандартный ОТ

Опция 101

10 нс

±2,14-10’6 нс

±6,4-10'7 нс

5 нс

±1,07-10'6 нс

±3,2-10‘7 нс

2,5 нс

±5,35-10’7 нс

±1,610’' нс

1 нс

±2,1410’7нс

±6,4 10’8 нс

666,66666666 ПС

±1,4310’4 пс

±4,27-10’5 пс

Таблица 14 - Определение абсолютной погрешности измерений периода сигнала по ходу С(3) для стандартного типа ОТ

Задаваемые значения периода сигнала на генераторе ТдеСтв

Модификации частотомеров

Пределы допускаемой абсолютной погрешности

1

2

3

10 нс

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2. АКИП-5108/3

±2,40 10’6 нс

±2,14-10’6 нс

±2,02 10‘б нс

±2,14 10'6 нс

5 нс

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5 АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

±1,2010'бнс ±1,07 -10"6 нс ±1,01 10'6 нс ±1,0710’6нс

2,5 нс

АКИП-5104/1, АКИП-5104/2. АКИП-5104/3

АКИП-5105/2, АКИП-5105/3. АКИП-5105/4, АКИП-5105/5, АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2. АКИП-5108/3

±6,00 10’7 нс

±5,35• 10‘7 нс ±5,05 10'7 нс

±5,35 10'7 нс

2 нс

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

±4,80 10’7 нс

±4,28 10’7 нс

±4,04 -10’7 нс

±4,28 10'7 нс

1

2

3

1 НС

АКИП-5104/2, АКИП-5104/3,

АКИП-5105/2, АКИП-5105/3. АКИП-5105/4. АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/2, АКИП-5108/3

±2,40-10'7 нс ±2,14-10'7 нс ±2,02-10' нс±2,14-10'7 нс

666,66666666 ПС

АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3. АКИП-5105/4. АКИП-5105/5, АКИП-5105/6

АКИП-5107/2, АКИП-5107/3. АКИП-5107/4

АКИП-5108/2, АКИП-5108/3. АКИП-5108/4

±1,60 10чпс

±1,43-10"1 пс ±1,43-КУ4 пс ±1,35 ХУ4 пс ±1,43-10'4 пс

500 пс

АКИП-5104/3.

АКИП-5105/3, АКИП-5105/4. АКИП-5105/5. АКИП-5105/6

АКИП-5107/3, АКИП-5107/4

АКИП-5108/4, АКИП-5108/3

±1,20-Ю^пс

±1,07-Ю"* пс ±1,01104 пс ±1,07 IO"4 пс

400 пс

АКИП-5104/3,

АКИП-5105/3, АКИП-5105/4. АКИП-5105/5, АКИП-5105/6

АКИП-5107/3, АКИП-5107/4

АКИП-5108/4, АКИП-5108/3

±9,60-10’5 пс ±8,56-10’’ пс ±8,08-10'5 пс ±8,56 10'5 пс

333,33333333 пс

АКИП-5104/3,

АКИП-5105/4, АКИП-5105/5. АКИП-5105/6

АКИП-5107/3, АКИП-5107/4

АКИП-5108/3, АКИП-5108/4

±8,00 10'5 пс ±7,1310'5 пс ±6,73 10’5 пс ±7,1310'5 пс

250 пс

АКИП-5105/5. АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

±5,3 5 10'5 пс

±5,05 10'5 пс

±5,35 10’5 пс

200 пс

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

±4,28-10’5 пс

±4,04-10’’ пс

±4,28 10’5 пс

166.66666666 пс

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

±3,57’10'5 пс

±3,3710’5пс

±3,5710’5 пс

125 пс

АКИП-5105/6, АКИП-5108/4

±2,67-10’5 пс

111,11111111 пс

АКИП-5105/6, АКИП-5108/4

±2,38 10'5 пс

Таблица 15 - Определение абсолютной погрешности измерений периода сигнала по ходу С(3) с опцией 101

Задаваемые значения периода сигнала на генераторе Тдеств

Модификации частотомеров

Пределы допускаемой абсолютной погрешности

1

2

3

10 нс

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3,

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4. АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

±9,00 -1 О*7 нс

±6,40 Ю’7 нс

±5,20- IO'7 нс

±6,40 -10'7 нс

5 нс

АКИП-5104/1, АКИП-5104/2. АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2. АКИП-5108/3

±4,50-10'7 нс ±3,20-10'7 нс ±2,60 10'7 нс ±3,20-10'7 нс

1

2

3

2,5 нс

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5,

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

±2,25 10’7 нс

±1,60-10'7 нс

±1,30-10’7 нс

±1,60 -10"7 нс

2 нс

АКИП-5104/1, АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/1, АКИП-5108/2, АКИП-5108/3

±1,8010'7 нс ±1,28 10’7 нс ±1,04-10'7 нс ±1,28 10'7 нс

1 нс

АКИП-5104/2, АКИП-5104/3,

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/2, АКИП-5108/3

±9,00 10’8 нс

±6,40 10’8 нс

±5,20-10’8 нс

±6,40 10'8 нс

666,66666666 ПС

АКИП-5104/2, АКИП-5104/3

АКИП-5105/2, АКИП-5105/3, АКИП-5105/4, АКИП-5105/5,

АКИП-5105/6

АКИП-5107/2, АКИП-5107/3, АКИП-5107/4

АКИП-5108/2, АКИП-5108/3, АКИП-5108/4

±6,00 10’’ пс ±4,27’1 О*5 пс ±4,27-10‘5 пс ±3,47 10'5 пс

±4,27 10’5 пс

500 пс

АКИП-5104/3,

АКИП-5105/3, АКИП-5105/4, АКИП-5105/5, АКИП-5105/6

АКИП-5107/3, АКИП-5107/4

АКИП-5108/4, АКИП-5108/3

±4,50’1 О*5 пс ±3,20-10’5 пс ±2,60-10'3 пс ±3,2010'5пс

400 пс

АКИП-5104/3,

АКИП-5105/3, АКИП-5105/4, АКИП-5105/5, АКИП-5105/6

АКИП-5107/3, АКИП-5107/4

АКИП-5108/4, АКИП-5108/3

±3,6010'5 пс ±2,56-1О’3 пс ±2,08 • 10'3 пс ±2,56 10’5 пс

333,33333333 пс

АКИП-5104/3,

АКИП-5105/4, АКИП-5105/5, АКИП-5105/6

АКИП-5107/3, АКИП-5107/4

АКИП-5108/3, АКИП-5108/4

±3,00’10’5 пс ±2,13-10’3 пс ±1,7310‘5пс ±2,13 -10’5 пс

250 пс

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

±1,60-10’5 пс

±1,30’10'5 пс

±1,60 10'5 пс

200 пс

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

±1,28-10'3 пс

±1,04 10’5 пс

±1,28 10'5 пс

166,66666666 пс

АКИП-5105/5, АКИП-5105/6

АКИП-5107/4

АКИП-5108/4

±1,07 10'5 пс

±8,671 О*6 пс

±1,07 10’5 пс

125 пс

АКИП-5105/6, АКИП-5108/4

±8,00 -10'6 пс

111,11111111 пс

АКИП-5105/6, АКИП-5108/4

±7,1110'6пс

7.4.4 Определение абсолютной погрешности измерений длительности импульсов и временных интервалов

Определение абсолютной погрешности измерений временных интервалов и длительности импульсов проводить с помощью генератора 81150А с внешним источником опорной частоты - стандартом частоты 41-1007. Допускается вместо стандарта частоты 41-1007 использовать стандарт частоты GPS-12RG. При измерениях генератор импульсов 81150А должен находиться в режиме формирования прямоугольных импульсов, длительность фронта должна иметь значение 2,5 нс.

  • 7.4.4.1 Для определения погрешности измерений длительности импульсов собрать измерительную схему в соответствии с рисунком 2. Установку уровня сигнала производить по

индикатору генератора. В частотомере установить режим измерений длительности импульсов в соответствии с руководством по эксплуатации. Измерения проводить для входа А( 1).

  • 7.4.4.2 В параметрах входа установить: входное сопротивление 50 Ом; уровень запуска 0 В; связь входа DC; измерение по переднему фронту импульса; фильтр 100 кГц - выключен. Время счета 1 секунда.

  • 7.4.4.3 Уровень сигнала с генератора 81150А установить: 4 Впик-пик, постоянное смещение 0 В; период повторения 1 с; импульс положительной полярности (Normal).

  • 7.4.4.4 Произвести измерения длительности импульсов, устанавливая на генераторе следующие значения длительности импульсов из ряда:

-для серии частотомеров АКИП-5104: 40 нс, 1 мкс, 1 мс, 100 мс;

-для серий частотомеров АКИП-5105, АКИП-5107. АКИП-5108: 20 нс, 1 мкс, 1 мс, 100 мс.

  • 7.4.4.5 Записать не менее 10 последовательных показаний частотомера для каждого измеряемого значения. За результат измерений принимать среднее арифметическое значение показаний.

  • 7.4.4.6 Абсолютную погрешность измерений длительности импульсов определить по формуле (1).

Результаты поверки по данному пункту считать положительными, если значения погрешностей, определенных по формуле (1) не превышают допускаемых значений, указанных в таблицах 16 - 17 в зависимости от типа ОГ.

Таблица 16 - Определение абсолютной погрешности измерений длительности импульсов для стандартного типа ОГ

Задаваемые значения длительности на генераторе тДСств

Пределы допускаемой абсолютной погрешности для серий частотомеров:

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

40 нс

±40.000008 нс

-

-

-

20 нс

-

±14.000004 нс

±2,000004 нс

±14,000004 нс

1 мкс

±0,0400002 мкс

±0,0140002 мкс

±0,0020002 мкс

±0,0140002 мкс

1 мс

±4,02 1 О'- мс

±1,42 -10'5 мс

±2,2 1 О'6 мс

±1,42 10'5мс

100 мс

±6 10'> мс

±3,4-10’5 мс

±2,2 10'5 мс

±3,410'5 мс

Таблица 17 - Определение абсолютной погрешности измерений длительности импульсов с опцией 101

Задаваемые значения длительности на генераторе тдеств

Пределы допускаемой абсолютной погрешности для серий частотомеров:

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

40 нс

±40,000002 нс

-

-

-

20 нс

-

±14,000001 нс

±2,000004 нс

±14,000001 нс

1 мкс

±0,04000005 мкс

±0,01400005 мкс

±0,0020002 мкс

±0,01400005 мкс

1 мс

±4,005 10'5 мс

±1,405 -10'5 мс

±2,2 -10-6 мс

±1,405-10’5 мс

100 мс

±4,5 10’5мс

±1,9-10’5 мс

±2,2-10'5 мс

±1,9-10'5 мс

  • 7.4.4.7 Для определения погрешности измерений временных интервалов собрать измерительную схему в соответствии с рисунком 4. Подать с выхода Out 1 генератора 81150А опорные импульсы на вход А(1) частотомера, а задержанные импульсы с выхода Out 2 на вход В(2). Установку уровня сигнала производить по индикатору генератора. В частотомере установить режим измерений временных интервалов в соответствии с руководством по эксплуатации. Параметры входов частотомера установить в соответствии с п. 7.4.4.2.

Рисунок 4 - Схема определения погрешности измерений временных интервалов

  • 7.4.4.8 В генераторе 81150А установить:

  • • связанный режим работы (нажать на передней панели генератора 81150А кнопку Coupling, кнопка Coupling должна подсвечиваться);

  • • режим формирования импульсов положительной полярности (Normal);

  • • амплитуду выходных импульсов равную 4 Впик-пик для обоих входов частотомера;

  • • постоянное смещение О В для обоих входов частотомера;

  • • значение временной задержки Abs Delay в Канале 1 генератора установить равным

О пс; значение временной задержки Abs Delay в Канале 2, устанавливать из ряда: 100 нс, 1 мкс, 10 мкс, 1 мс, 10 мс, 100 мс, 1 с.

  • 7.4.4.9  Провести измерения временных интервалов в точках, указанных в п. 7.4.4.8. Записать не менее 10 последовательных показаний частотомера для каждого измеряемого значения. За результат измерений принимать среднее арифметическое значение показаний.

  • 7.4.4.10 Абсолютную погрешность измерений временных интервалов определить по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенных по формуле (1) не превышают допускаемых значений, указанных в таблицах 18 - 19 в зависимости от типа ОГ.

Таблица 18 - Определение абсолютной погрешности измерений временных интервалов для стандартного типа ОГ

Задаваемые значения временного интервала на генераторе О.ств

Пределы допускаемой абсолютной погрешности для серий частотомеров:

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

100 нс

±60,00002 нс

±21,00002 нс

±3,00002 нс

±21,00002 нс

1 мкс

±0,0600002 мкс

±0,0210002 мкс

±0,0030002 мкс

±0,0210002 мкс

10 мкс

±0,060002 мкс

±0,021002 мкс

±0,003002 мкс

±0,021002 мкс

1 мс

±6,02 -10‘5 мс

±2,1210’5 мс

±3,2-10'6 мс

±2,12-10"5 мс

10 мс

±6,2 10'5 мс

±2,3 10'5 мс

±5 10’6 мс

±2,3 10'5 мс

100 мс

±8 10'5 мс

±4,1 Ю'5 мс

±2,3 10’5 мс

±4,1-10’5 мс

1 с

±2,6-10'7 с

±2,21 10'7 с

±2.03 10'7 с

±2,21-Ю’7 с

Таблица 19 - Определение абсолютной погрешности измерений временных интервалов с опцией 101

Задаваемые значения временного интервала на генераторе DJCctb

Пределы допускаемой абсолютной погрешности для серий частотомеров:

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

100 нс

±60,000005 нс

±21,000005 нс

±3,00001 нс

±21,000005 нс

1 мкс

±0,06000005 мкс

±0,02100005 мкс

±0,00300005 мкс

±0,02100005 мкс

10 мкс

±0,0600005 мкс

±0,0210005 мкс

±0,0030005 мкс

±0,0210005 мкс

1 мс

±6.005 10'5 мс

±2,105 -10‘5 мс

±3,05-10-6 мс

±2,105 -10'5 мс

10 мс

±6,05 -1 О’- мс

±2,15 10’5 мс

±3,5 10’6 мс

±2,15Ю‘5мс

100 мс

±6,5 10’5мс

±2,6 Ю’5 мс

±8 10’6 мс

±2,6 Ю'5 мс

1 с

±1,1Ю'7с

±7,1 Ю'8 с

±5,3 10’8 с

±7,1 Ю’8 с

7.4.5 Определение абсолютной погрешности измерений фазового сдвига

Определение абсолютной погрешности измерений фазового сдвига проводить с помощью генератора 81150А с внешним источником опорной частоты - стандартом частоты 41-1007. Допускается вместо стандарта частоты 41-1007 использовать стандарт частоты GPS-12RG. При измерениях генератор импульсов 81150А должен находиться в режиме формирования прямоугольных импульсов, длительность фронта должна иметь значение 2,5 нс.

  • 7.4.5.1  Для определения погрешности измерений фазового сдвига собрать измерительную схему в соответствии с рисунком 4. Подать с выхода Out 1 генератора 81150А опорные импульсы на вход А(1) частотомера, а задержанные импульсы с выхода Out 2 на вход В(2). Установку уровня сигнала производить по индикатору генератора. В частотомере установить режим измерений фазового сдвига в соответствии с руководством по эксплуатации. Параметры входов частотомера установить в соответствии с п. 7.4.4.2.

  • 7.4.5.2 В генераторе 81150А установить параметры согласно п. 7.4.4.7. В канале 2 генератора нажать кнопку Delay и выбрать режим фазового сдвига, нажатием на кнопку Phase.

7.4.5.3. Произвести измерения фазового сдвига, устанавливая на генераторе значения фазового сдвига из ряда: 90°, 180°, 270°, при следующих значениях частоты сигнала:

-для серий частотомеров АКИП-5104, АКИП-5108: 50 Гц, 1 кГц, 100 кГц;

-для серии частотомеров АКИП-5105: 50 Гц, 1 кГц, 10 кГц;

-для серии частотомеров АКИП-5107: 50 Гц, 1 кГц, 1 МГц.

  • 7.4.5.4 Записать не менее 10 последовательных показаний частотомера для каждого измеряемого значения. За результат измерений принимать среднее арифметическое значение показаний.

  • 7.4.5.5  Абсолютную погрешность измерений фазового сдвига определить по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенных по формуле (1) не превышают допускаемых пределов, приведенных в таблице 20.

Таблица 20 - Определение абсолютной погрешности измерений фазового сдвига

4астота входного сигнала

Задаваемые значения фазового сдвига на генераторе флейта, °

Пределы допускаемой абсолютной погрешности, ° для серий частотомеров:

АКИП-5104

АКИП-5105

АКИП-5107

АКИП-5108

50 Гц

90, 180,270

±0,1

±0,1

±0,1

±0,1

1 кГц

90, 180, 270

±0,12

±0,11

±0,11

±0,11

10 кГц

90, 180, 270

-

±0,18

-

-

100 кГц

90, 180,270

±2,2

-

-

±0,9

1 МГц

90,180, 270

-

-

±1,2

-

7.4.6 Определение абсолютной погрешности измерений коэффициента заполнения импульсов

Определение абсолютной погрешности измерений коэффициента заполнения импульсов проводить с помощью генератора 81150А с внешним источником опорной частоты -стандартом частоты 41-1007. Допускается вместо стандарта частоты 41-1007 использовать стандарт частоты GPS-12RG. При измерениях генератор импульсов 81150А должен находиться в режиме формирования прямоугольных импульсов, длительность фронта должна иметь значение 2,5 нс.

  • 7.4.6.1 Для определения погрешности измерений длительности импульсов собрать измерительную схему в соответствии с рисунком 2. Установку уровня сигнала производить по индикатору генератора. В частотомере установить режим измерений коэффициента заполнения импульсов в соответствии с руководством по эксплуатации. Измерения проводить на входе А(1) частотомера. Параметры входа частотомера установить в соответствии с п. 7.4.4.2.

  • 7.4.6.2 Уровень сигнала с генератора 81150А установить: 4 Впик-пик, постоянное смещение 0 В.

  • 7.4.6.3 Произвести измерения коэффициента заполнения импульсов, устанавливая на генераторе значения коэффициента заполнения из ряда: 1, 50, 99, при следующих значениях частоты сигнала:

-для серий частотомеров АКИП-5104, АКИП-5108: 1 Гц, 1 кГц, 100 кГц;

-для серии частотомеров АКИП-5105: 1 Гц, 1 кГц, 10 кГц;

-для серии частотомеров АКИП-5107: 1 Гц, 1 кГц, 1 МГц.

  • 7.4.6.4 Записать не менее 10 последовательных показаний частотомера для каждого измеряемого значения. За результат измерений принимать среднее арифметическое значение показаний.

  • 7.4.6.5 Абсолютную погрешность измерений коэффициента заполнения импульсов определить по формуле (1).

Результаты поверки считать положительными, если значения погрешностей, определенных по формуле (1) не превышают допускаемых пределов: ±0,1.

7.5 Подстройка (калибровка) встроенного опорного генератора

Калибровку проводить при температуре (+23±3) °C.

  • 7.6.1 Прогреть поверяемый прибор до рабочей температуры. Время прогрева перед началом процедуры калибровки должно составлять не менее 2 часов.

  • 7.6.2 Подать сигнал со стандарта частоты 41-1007 на вход 1 частотного компаратора частотного 47-1014. Подать выходной сигнал 10 МГц с выхода опорного генератора поверяемого частотомера на вход Fx компаратора 47-1014. Время измерения сигнала должно быть не менее 10 с. Измерить и записать отклонение от опорной частоты.

  • 7.6.3  Выполнить подстройку (калибровку) встроенного опорного кварцевого генератора частотомера согласно инструкции по эксплуатации на частотомеры.

  • 7.6.4 Относительное отклонение частоты ОГ относительно номинального значения установить согласно таблицы 21 в зависимости от типа ОГ.

Таблица 21 - Пределы относительного отклонения частоты ОГ при подстройке

Наименование характеристики

Значение

Тип ОГ

стандартное исполнение

ОПЦИЯ 101

Значение относительного отклонения частоты ОГ при подстройке

±5 10'8

±110’8

Примечание: для подстройки (калибровки) частоты опорного генератора поверяемого частотомера можно использовать сигнал с частотой 5 МГц или 10 МГц.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки частотомеров оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний

С.А. Корнеев

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
