УТВЕРЖДАЮ

Руководитель ГЦИ СИ,

М.В.Балаханов

Заместитель генерального директора / ФГУП ш.

• ’      >      \ 'гУ

2005г

Измеритель потенциалов высокоомный ИПВ-1 Методика поверки ТАПФ.411134.001 Д1

о

с

РАЗРАБОТЧИК

Главный конструктор ООО «Парсек»

___<-Н.И.Чирва «____»        __2005г.

2005г.

Содержание

о о

СП

лист

Л в

CQ

& к

’хГ е

н

1 ОПЕРАЦИИ ПОВЕРКИ

  • 2 СРЕДСТВА ПОВЕРКИ............... .......

3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
4 ПРОВЕДЕНИЕ ПОВЕРКИ

£

И ей

Оч с и

  • 4.1 Внешний осмотр

  • 4.2 Опробование......

  • 4.3 Определение метрологических параметров.....

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

12

ей

Й tt к

Й

О С

<й со

Й ts s а о К

Изм

Лист

Разраб.

Пров.

Н. контр.

Утв.

№ докум.

Петрова Аверьянов

Томашева

Чирва

Подп.

Дата

ТАПФЛ11134.001 Д1

Измеритель потенциалов высокоомный

ИПВ-1

Методика поверки

Лит.

Лист

Листов

2

13

Настоящая методика поверки распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации измерители потенциалов высокоомные И11В-1 (далее по тексту - измеритель).

Методика устанавливает методы первичной и периодической поверок и порядок оформления результатов поверок.

Периодичность поверки - один раз в 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.1.

Таблица 1.1

Наименование операции

1. Внешний осмотр

2. Опробование

4.1

Инв. № подл. I Подп. и дата I Взам. инв. № Инв. № дубл. I Подп. и дата

3. Определение приведенной измерителя потенциалов в диапазоне от минус 200 до +200В

основной

при

погрешности измерении

4. Определение приведенной измерителя потенциалов в диапазоне от минус 20 до +20В

основной

при

погрешности

измерении

5. Определение приведенной измерителя потенциалов в диапазоне от минус 2 до +2В

основной

при

погрешности измерении

6. Определение приведенной измерителя потенциалов в диапазоне от минус 0,2 до +0,2В

при

основной погрешности измерении

4.2

Пункты методики

4.3.1.1-

4.3.1.5

4.3.1.10,

4.3.1.11

4.3.1.8,

4.3.1.9

4.3.1.6,

4.3.1.7

Обязательность проведения операций при

выпуске из производства и после ремонта

хранении и эксплуатации

да

да

да

да

да

да

да

да

да

да

да

да

Нам

Лист

№ докум.

Подп,

Лата

Лист

Наименование операции

Пункты методики

Обязательность проведения операций при

Выпуске из производства и прсле ремонта

хранении и эксплуатации

7. Определение       входного

сопротивления измерителя при измерении потенциалов в диапазоне от минус 200 до +200В

4.3.2.1-

4.3.2.6

да

да

8. Определение       входного

сопротивления измерителя при измерении потенциалов в диапазоне от минус 20 до +20В

4 3 2 7

4.3.2.8

да

да

9. Определение       входного

сопротивления измерителя при измерении потенциалов в диапазоне от минус 2 до +2В

4.3.2.9,

4.3.2.10

да

да

10. Определение      входного

сопротивления измерителя при измерении потенциалов в диапазоне от минус 0,2 до +0,2В

4.3.2.11,

4.3.2.12

да

да

Изм

Лист

К» ЛОКУМ.

Поли.

Дата

ТАПФ.411134.001 Д1
2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны быть Применены средства поверки, приведенные в таблице 2.1.

  • 2.2 Работы со средствами поверки должны производиться в соответствии с их эксплуатационной документацией.

Инв. № подл. Поди. и дата ГВзам. инв. № Инв. № дубл. I Подп. и дата

Таблица 2.1

Рекомендуемое средство поверки

Тип, поз. обозначение

Диапазон,

шкала

Класс

точности

Кол

Допустимая замена

Вольтметр универсальный цифровой

В7-38       PV1

1000 В

± 0,07 %

1

ЦУИП

Источник питания

Б5-50      PU1

299 В

±0,1 %

1

Б5-67

Источник питания

Б5-46      PU2

9,99 В

±0,1 %

1

Б5-43А

Примечания

  • 1 Вместо указанных средств поверки разрешается применять другие приборы, обеспечивающие измерение параметров с необходимой точностью.

  • 2 Средство поверки должно быть исправно, поверено и иметь свидетельство (отметку в формуляре или паспорте) о государственной или ведомственной поверке.

Иж

Лист

К° HOKVM.

Подп.

Дата

Лист

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды        (+20 ± 5) °C;

  • - относительная влажность воздуха       (65 ± 15) %;

  • - атмосферное давление                 от 84 до 106 кПа

(630-795 мм рт. ст).

  • 3.2 Перед поверкой измеритель должен быть выдержан в указанных условиях не менее 3-х часов.

    Инв. № подл. Подп. и дата ГВзам. инв. № I Инв. № дубл. I Подп. и дата

    Й2М

    -Дирт

    № докум.

    Подп,

    Дата.

    Лист

.. № подл. Подп. и дата [Взам. инв № Инв. № дубя. I Подп и дата

4.1 Внешний осмотр

4ЛЛ При проведении внешнего осмотра установить соответствие измерителя следующим требованиям:

  • - все надписи на измерителе должны быть четкими и ясными;

  • - корпус измерителя не должен иметь механических повреждений;

  • - соединительные кабели должны быть исправными;

  • - пломба на задней стенке не должна быть повреждена;

  • - комплектность должна соответствовать технической документации.

  • 4.1.2  Измеритель, имеющий дефекты, бракуется и направляется в ремонт.

  • 4.1.3  При проведении поверки измерителя использовать батарею напряжением 9 В (типа «Корунд») или другие гальванические источники питания типоразмера 6F22 емкостью 0,15 Ач.

  • 4.1.4  Применение сетевых источников питания запрещается.

4.2 Опробование
  • 4.2.1 Распаковать измеритель.

  • 4.2.2 Установить элементы питания в батарейный отсек измерителя, соблюдая полярность.

  • 4.2.3 Соединить с помощью прилагаемых проводов с наконечниками-штекерами клеммы «—V» , «*» ВХОД1 и «-—V», «*» ВХОД2 попарно.

  • 4.2.4 Включить измеритель, для чего установить переключатель в положение вкл.

  • 4.2.5 Наблюдать на цифровом индикаторе нулевые показания после точки для каждого из каналов.

Примечание —Допускается в младшем разряде каждого канала появление символа «2» со знаком «-» или без него (±2 мВ).

  • 4.2.6 Выключить измеритель, для чего переключатель установить в положение ВЫКЛ. Отключить провода от клемм измерителя.

  • 4.3 Определение метрологических параметров

    • 4.3.1 Определение основной приведенной погрешности измерителя при измерении потенциалов в диапазоне от минус 200 до +200В, от минус 20 до +20В, от минус 2 до +2В, от минус 0,2 до +0,2В.

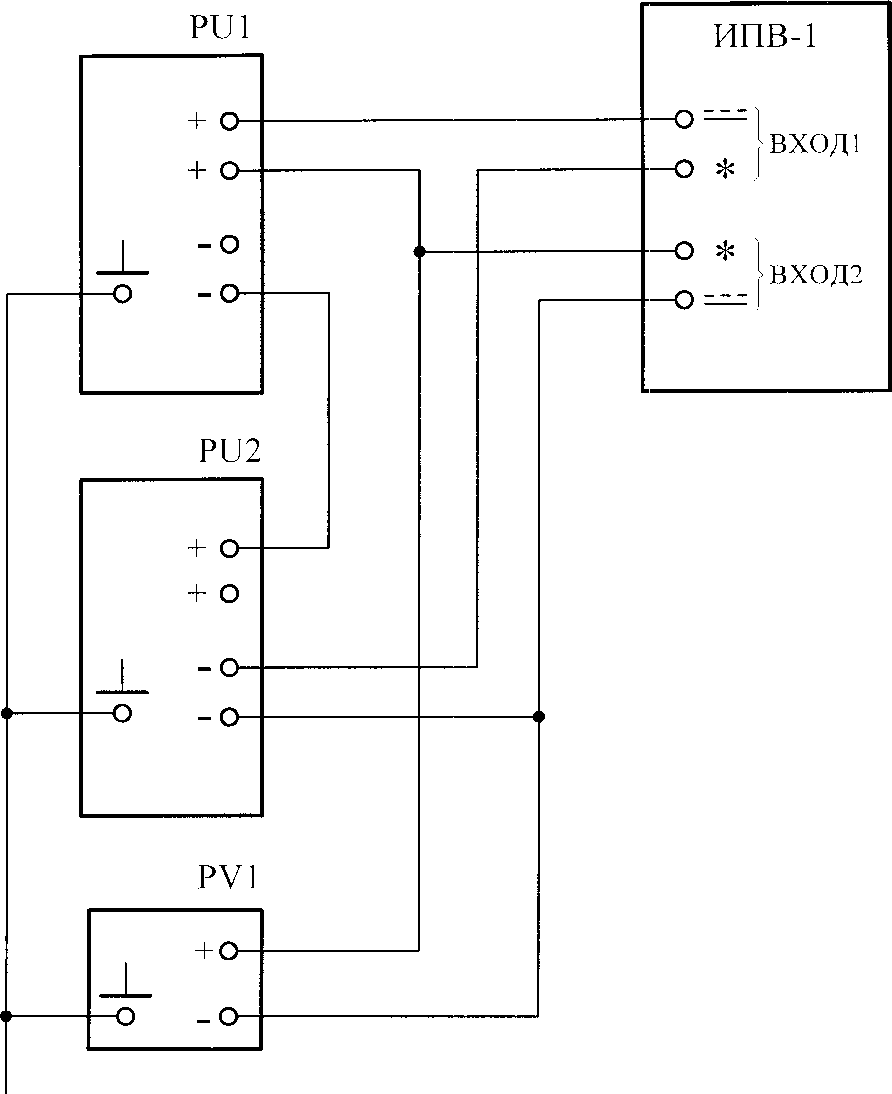

      • 4.3.1.1  Собрать схему рабочего места в соответствии с рисунком 4.1.

      • 4.3.1.2 Включить приборы PU1, PU2, PV1, измеритель.

      • 4.3.1.3 Установить на приборах PU1, PU2 суммарное напряжение

        ТАПФ.411134.001 Д1

        Лист

        7

        Изм

        Лист

        № докум.

        Подп.

        Лата

(180±5) В. Дождаться установившихся показаний измерителя.

  • 4.3.1.4 Внести показание прибора PV1 (ШД и показания измерителя по двум каналам (иипвц иипв2) соответственно в графы 3, 4, 6 таблицы 4.1 для предела измерения от минус 200 до +200В, указанного в грдфе 1.

Таблица 4.1

Предел измерения

Uh, В

Uk, В

Uhi1bI, В

У1,%

иипв2, В

у2, %

1

2

3

4

5

6

7

от - 200 до +200В

400

от - 20 до +20В

40

от - 2 до +2В

4

от - 0.2 до +0.2В

0.4

1

Uh          - нормирующее значение потенциала, равное разности между верхним и

нижним пределами диапазона измерения

4.3.1.5 Вычислить значения основной приведенной погрешности измерителя по каналам 1 (yl) и 2 (у2) соответственно по формулам:

Инв. № подл. Подл, и дата I Взам. инв. № I Инв?№ дубл.П Поди, и дата

Uk-Unnftt           о Uk — UHpB2 1ППО/

rl =--------х 100%; /2 =---■—х100%.

Z Uh                   Uu\

Внести полученные значения yl и у2 в графы 5, 7 таблицы 4.1 для предела измерения от минус 200 до +200В, указанного в гр4фе 1.

  • 4.3.1.6 Установить на приборах PU1, PU2 суммарное напряжение (18±0,5) В. Дождаться установившихся показаний измерителя.

  • 4.3.1.7 Повторить пп.4.3.1.4, 4.3.1.5 для предела измерения от минус 20 до +20В.

  • 4.3.1.8 Установить на приборах PU1, PU2 суммарное напряжение (1,8±0,05) В. Дождаться установившихся показании измерителя.

  • 4.3.1.9 Повторить пп.4.3.1.4, 4.3.1.5 для предела измерения от минус 2 до +2В.

  • 4.3.1.10 Установить на приборах PU1, PU2 суммарное напряжение (0,18±0,005) В. Дождаться установившихся показаний измерителя.

  • 4.3.1.11  Повторить пп.4.3.1.4, 4.3.1.5 для предела измерения от минус 0,2 до+0,2В.

    Примечание - Допускается при поверках измерителя в диапазонах от минус 200 В до +200 В и от минус 20 В до +20 В использовать только прибор PU1, а в остальных диапазонах использовать только прибор PU2. Подключение входов измерителя к приборам PU1, PU2 производить штатными проводами с наконечниками, входящими в комплект поставки измерителя.

    -----—.

    Лист

    ТАПФ.411134.001 Д1

    8

    Лист

    № докум.

    Подл,

    Лата

Результаты поверки считаются положительными, еслиибК|^ 0.5%+единица младшего разряда, выраженная в процентах, для всех диапазонов измерителя и для обоих каналов измерителя.

  • 4.3.2 Определение входного сопротивления измерителя в диапазонах измерения потенциалов от минус 200 до +200$, от минус 20 до +20В, от минус 2 до +2В, от минус 0,2 до +0,2В.

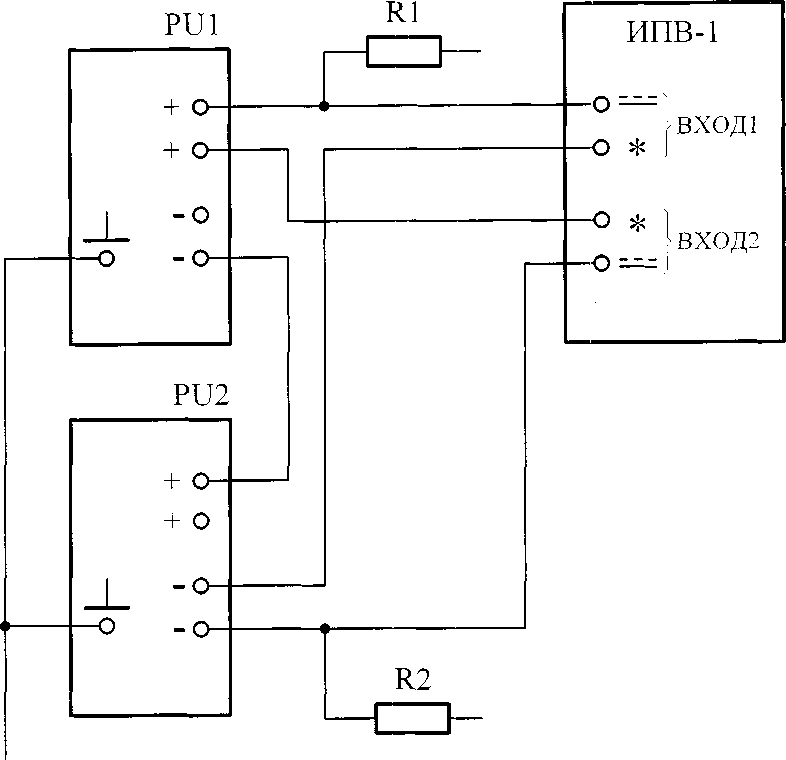

    • 4.3.2.1  Собрать схему рабочего места в соответствии с рисунком 4.2.

    • 4.3.2.2 Включить приборы PU1, PU2, измеритель.

    • 4.3.2.3 Установить на приборах PU1, PU2 суммарное напряжение (180+5) В. Дождаться установившихся показаний измерителя.

    • 4.3.2.4 Внести показания измерителя по первому каналу (UHnBi) и по второму каналу (иипв2) соответственно в графы 2 и 3 таблицы 4.2 для предела измерения от минус 200 до +200В, указанного в грйфе 1.

Таблица 4.2

Инв. № подл. Подп. и дата I Взам. инв. № Инв. № дубл. I Подп. и дата

Предел измерения

UjiriBl

Ципв2

UHnBlR

ииПв2Й

RbxI

Rbx2

1

2

3

4

5

6

7

от -200 до +200 В

!

от -20 до +20 В

от -2 до +2 В

от -0,2 до +0,2 В

1

  • 4.3.2.5 Подключить входы измерителя (     ) к резисторам R1 и R2.

Внести показания измерителя по двум каналам (UHpBiR, UHrm2R) соответственно в графы 4 и 5 таблицы 4.2 для предела измерения от минус 200 до +200В, указанного в графе 1.

  • 4.3.2.6 Вычислить значения входного сопротивления измерителя по каналу 1 (RBX]) и по каналу 2 (Rbx2) соответственно По формулам:

10              ч           п ; ю              х

Rex2 = -—у------, (МОм)

ЦИПВ2

UR11B2R

в графы 6, 7 таблицы 4.2 для

R«x] = ТТ ---, (МОм)

иипв\ 1

UwmR

Внести полученные значения RBXi и Rbx2 предела измерения от минус 200 до +200В.

4.3.2.7 Установить на приборах PU1,

PU2 суммарное напряжение

(18±0,5) В. Дождаться установившихся показаний измерителя.

—--——

Лист

№ докум.

Подп,

Дата

Лист

ДО +20В.

  • 4.3.2.9 Установить на приборах PU1, PU2 суммарное напряжение (1,8±0,05) В. Дождаться установившихся показаний измерителя.

  • 4.3.2.10 Повторить пп.4.3.2.4...4.3.2.6 для предела измерения от минус 2 до +2В.

  • 4.3.2.11 Установить на приборах PU1, PU2 суммарное напряжение (0,18±0,005) В. Дождаться установившихся показаний измерителя.

  • 4.3.2.12 Повторить пп.4.3.2.4...4.3.2.6 для предела измерения от минус 0,2 до +0,2В.

Результаты поверки считаются положительными, если Rex для обоих каналов измерителя в пределах от минус 200 до +200В, от минус 20 до +20В, от минус 2 до +2В не менее ЗООМОм и в пределах от минус 0,2 до +0,2В не менее 100 МОм.

Инв. № подл. Подп. и дата ГВзам. инв. № I Инв. № дубл. I Подп. и дата

Изм

Лист

N° докум.

Попп.

Дата

Лист

Инв. № подл. Подп. и дата Взам. инв. № Г Ин в. № дубл. I Поди. и дата

к контуру заземления

Рисунок 4.1

Изм

Лист

№ докум,

Подп.

Лата

Лист

Инв.-№° подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

к контуру заземления

R1,R2 - резистор С2-33-0,25Вт-ЮМОм+-Ю%

Рисунок 4.2

ТАПФ.411134.001Д1

Лист

12

Изм1 Лист

№ noKVM.

Попп.

Лата

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки оформляется свидетельство о поверке установленного образца. При этом: возможно нанесение наклейки на измеритель или свидетельство о поверки.

При отрицательных результатах поверки измеритель к эксплуатации не допускается и выдается извещение о непригодности с указанием причины непригодности.

Инв. № подл. Подп. и дата I Взам. инв. № I Инв. № дубл. I Подп. и дата

ТАПФ.411134.001Д1

Лист

13

Нам

Лист

№ докум.

Подп.

Лата

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
