Методика поверки «Трансформаторы тока ТВ-ЭК» (ИЦРМ-МП-205-18)

УТВЕРЖДАЮ

Технический директор

ООО «ИЦРМ»

С изменением №1 г. Москва

2019 г.

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное)

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок трансформаторов тока ТВ-ЭК (далее - трансформаторы).

• 1.2 Трансформаторы подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 8 лет.

• 1.3 На первичную поверку следует предъявлять трансформаторы до ввода в эксплуатацию, а также после ремонта.

• 1.4 На периодическую поверку следует предъявлять трансформаторы в процессе эксплуатации и хранения.

1.5 Основные метрологические характеристики представлены в таблице 1. ТаблицаД

Пункт 1.5 (Измененная редакция, Изм. № 1)

• 2.1 Операции, выполняемые при поверке трансформатора, и порядок их выполнения

приведены в таблице 2. Таблица2

Пункт 2.1 (Измененная редакция, Изм. № 1)

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки трансформаторы бракуют и его поверку прекращают.

• 3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке, испытательное оборудование аттестовано и иметь действующее документы об аттестации.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 3

Раздел 3 (Измененная редакция, Изм. № 1)

• 4.1 К проведению поверки допускают лица, изучившие эксплуатационные документы поверяемых трансформаторов и применяемых средств поверки.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до и выше 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на трансформаторы и применяемых средств измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Перед любыми переключениями в цепях схем поверки следует убедиться, что питание источника силы переменного тока отключено и ток в первичной цепи поверяемого трансформатора отсутствуют. Отключение питания проводят при помощи коммутационного устройства, расположенного до регулятора напряжения или непосредственно после него.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха от +15 до +35 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 85 до 105 кПа.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать трансформаторы в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

Внешний осмотр проводить по методике, изложенной в п. 9.1 по ГОСТ 8.217-2003.

• 8.2 Проверка сопротивления изоляции

Проверку сопротивления изоляции проводить по методике, изложенной в п. 9.2 по ГОСТ 8.217-2003.

• 8.3 Размагничивание

• 8.2 Проверка сопротивления изоляции

Проверку сопротивления изоляции проводить по методике, изложенной в п. 9.2 по ГОСТ 8.217-2003.

• 8.3 Размагничивание

Размагничивание проводить по методике, изложенной в п.9.3 по ГОСТ 8.217-2003.

• 8.4 Проверка правильности обозначения контактных зажимов и выводов

Проверку правильности обозначения контактных зажимов и выводов проводить по методике, изложенной в п. 9.4 по ГОСТ 8.217-2003.

• 8.5 Определение погрешностей

• 8.5.1 Для трансформаторов тока, имеющих номинальные значения первичного тока, вторичного тока и номинальной вторичной нагрузкой по ГОСТ 7746-2015 определение погрешностей измерений осуществляется по методике, изложенной в п. 9.5 по ГОСТ 8.217-2003.

• 8.5.2 Для трансформаторов, имеющих классы точности вторичных обмоток для защиты РХ, 5PR и 10PR, ТРХ, TPY, TPZ определение погрешностей осуществляется по методам, изложенным в п. 9.5 по ГОСТ 8.217-2003 и таблице 4.

Таблица 4

Результаты считают положительными, если полученные значения погрешностей не превышают значений для соответствующего класса точности, указанного в таблице 4.

• 8.5.3 Для трансформаторов тока, имеющих номинальные значения первичного тока, вторичного тока и номинальной вторичной нагрузкой отличающиеся от представленных в ГОСТ 7746-2015 определение погрешностей измерений осуществляется по следующей методике:

• 1) Подготовить основные средства поверки (трансформатор тока измерительный лабораторный ТТИ-5000.5 (далее по тексту -ТТИ-5000) или трансформатор тока измерительный лабораторный ТТИ-200 (далее по тексту - ТТИ-200) в зависимости от величины первичного тока, прибор измерительный эталонный многофункциональный Энергомонитор-

• 3.1 КМ (далее по тексту - Энергомонитор-3.1 КМ), магазин нагрузок МР3027 и вспомогательное оборудование представленное в таблице 3, а также поверяемые трансформаторы в соответствии с их эксплуатационной документацией.

• 2) Собрать схему, представленную на рисунке 1.

• 3) При помощи источника силы переменного тока поочередно воспроизвести, следующие испытательные сигналы силы переменного тока (расчет нагрузки (S_Mar) для магазинов нагрузок с номинальным вторичным током, отличающимся от 1 или 5 А, приведен в приложении А):

- 0,05 /ном, 0,27ном, /ном - для измерительных обмоток классов точности 0,2; 0,5 и 1 при номинальном значении вторичной нагрузки S_HOm (S_Mar), а также 1,27_НОм при значении нагруЗКИ равной 0,25 Shom (S_Mar);

• - 0,017ном, 0,05 -7ном, 0,2 /ном, /ном, 1,27ном - для измерительных обмоток классов точности 0,2S и 0,5S при номинальном значении вторичной нагрузки S_Hom (S_Mar), а также /_НОм или 1,2/ном при значении вторичной нагрузки равной 0,25 S_Hom (0,25 S_Mar);

• - /ном или 1,2 /ном - для измерительных обмоток трансформаторов классов точности 3; 5 и 10 при значении вторичной нагрузки равной 0,5 S_HOm (0,25-S_Mar), но не менее нижнего предела нагрузки, установленного для соответствующего класса точности, а также при значении первичного тока равного 0,57_НОм и номинальной вторичной нагрузке S_HOm (S_Mar);

• - для защитных обмоток трансформаторов классов точности 5Р, ЮР, 5PR, 10PR, РХ, ТРХ, TPY, TPZ проверка проводится только при /_НОм и номинальном значении вторичной нагрузки Shom (S маг).

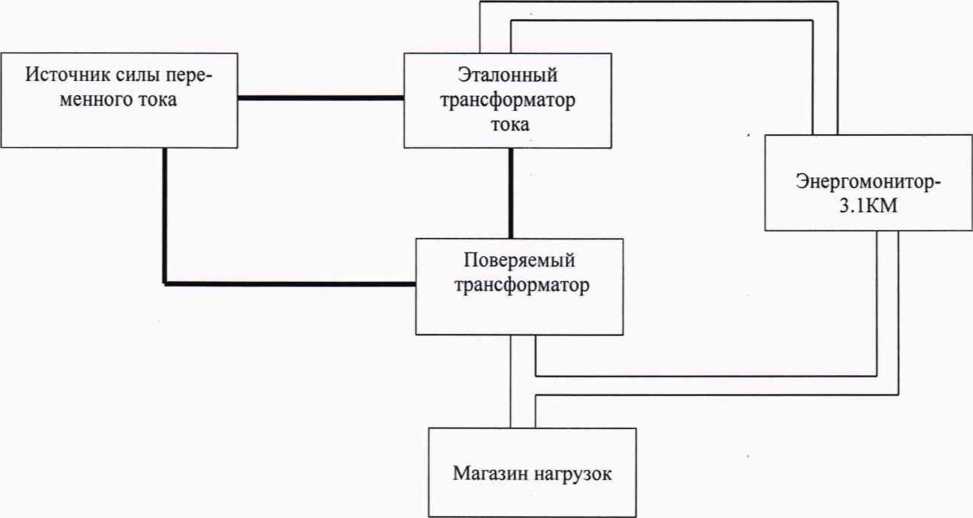

Рисунок 1 - Структурная схема определения погрешностей

• 4) При помощи Энергомонитор-3.1 КМ зафиксировать измеренные значения силы переменного тока и угла фазового сдвига.

• 5) При помощи Энергомонитор-3.1 КМ произвести сравнение сигналов, полученных от поверяемого трансформатора и эталонного трансформатора.

• 6) Замерить или рассчитать значения относительной погрешности измерений коэффициента масштабного преобразования 5K_Mi и абсолютной погрешности угла фазового сдвига A(pi (для классов точности 3, 5, 10, 10PR и РХ погрешность угла фазового сдвига не определяется) по формулам (1) и (2).

„      К/ПТ ^ИЧМ1 К/ОТ X /_ио_мО

6К_м1 = —--———--— х 100 %       (1)

К/ЭТ X *изм2

где Кщт- коэффициент масштабного преобразования поверяемого трансформатора; К1эт- коэффициент масштабного преобразования ТТИ-5000 или ТТИ-200;

1юм1 - измеренное значение силы переменного тока поступившего от поверяемого трансформатора на Энергомонитор-3.1 КМ, А;

1изм2 - измеренное значение силы переменного тока поступившего от ТТИ-5000 или ТТИ-200 на Энергомонитор-3.1 КМ, А;

— <р_ИЗМ2           (2) где (ризм1 - измеренное значение угла фазового сдвига при помощи Энергомонитор-3.1 КМ, при измерении испытательного сигнала от поверяемого трансформатора, градус;

<ризм2 - измеренное значение угла фазового сдвига при помощи Энергомонитор-3.1 КМ при измерении испытательного сигнала от ТТИ-5000 или ТТИ-200, градус.

Результаты считают положительными, если полученные значения погрешностей не превышают значений для соответствующего класса точности, указанного в таблице 1.

• 8.6 Определение дополнительных требований к трансформаторам тока классов точности РХ, 5PR и 10PR, ТРХ, TPY, TPZ осуществляется по следующей методике:

• 1) На анализаторе трансформаторов тока СТ Analyzer (далее по тексту - СТ Analyzer) необходимо установить стандарт измерения 61869-2, выбрать необходимый класс точности. Затем установить значения параметров согласно инструкции к СТ Analyzer и паспорту на трансформатор (коэффициент магнитной индукции, постоянная времени замкнутого вторичного контура, резистивное сопротивление вторичной обмотки и номинальная точка перегиба).

• 2) Произвести измерения с помощью СТ Analyzer.

Результаты измерений считаются положительными если полученные результаты соответствуют значениям, указанным в паспорте на трансформатор.

Пункт 8.6 (Измененная редакция, Изм. № 1)

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерения;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты определения метрологических характеристик.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак в свидетельство о поверке и (или) в паспорт в соответствии с действующей нормативной документацией.

• 9.3 При отрицательном результате поверки, выявленном при выполнении операций поверки, выдается извещение о непригодности в соответствии с действующей нормативной документацией.

Приложение А

(обязательное) Формула расчета нагрузки для магазинов нагрузок с номинальным вторичным током, отличающимся от 1 или 5 А

С */2

г* __ ^дном*'маг

•^маг ~  ,2

'ном

где:

5_маг^_ нагрузка, выставляемая на магазине нагрузок, В А; •$ном ~ номинальная вторичная нагрузка обмотки, В А; /_маг- номинальный ток магазина нагрузок, А;

/_ном - номинальный вторичный ток обмотки, А.
