ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

- Москва»

ФБУ

А.Д. Меньшиков

» декабря 2019 г.

Государственная система обеспечения единства измерений

КОНТРОЛЛЕРЫ МНОГОФУНКЦИОНАЛЬНЫЕ «СИКОН С50»

Методика поверки

РТ-МП-3371-441-2016

(с Изменением № 1) г. Москва

2019 г.

лист № 2 Всего листов 7 Настоящая методика распространяется на Контроллеры многофункциональные «СИКОН С50» ТУ 4222-050-10485056-16 (ВЛСТ 198.00.000 ТУ) (в дальнейшем — контроллеры) изготовленные ООО Завод «Промприбор», г. Владимир.

Интервал между поверками - 6 лет.

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Обязательность проведения операции при поверке:

Первичная и после ремонта

Периодическая поверка

номер пункта методики

указание о выполнении

номер пункта методики

указание о выполнении

Внешний осмотр

5.1

да

5.1

Да

Опробование

5.2

да

5.2

Да

Определение абсолютной погрешности измерений текущего времени, измеряемого контроллером в автономном режиме

5.3

да

5.3

Да

Подтверждение соответствия программного обеспечения СИ

5.4

да

5.4

Да

Оформление результатов поверки

6

да

6

Да

Внимание!

Поверка не производится после расконсервации, если время хранения контроллера не превысило межповерочный интервал.

2 Требования безопасности
  • 2.1. К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

  • 2.2. При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и инструкциях по эксплуатации применяемых приборов.

3 Средства поверки
  • 3.1. При проведении поверки должно применяться следующее оборудование:

  • - устройство синхронизации времени У СВ-3 (с приемниками ГЛОНАСС/GPS), пределы допускаемой абсолютной погрешности синхронизации ± 100 мкс;

  • - ЭВМ с операционной системой Windows ХР/7/8;

  • - Конфигурационное программное обеспечение (из комплекта поставки контроллера).

  • 3.2. Допускается применение других средств измерений и контроля с аналогичными или лучшими метрологическими характеристиками.

лист № 3 Всего листов 7

  • 3.3. Все средства измерений должны оыть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм, устанавливаемые на свободную часть лицевой панели.

4 Условия поверки и подготовка к ней
  • 4.1 К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений.

  • 4.2. При проведении поверки должны соблюдаться следующие условия, если это не оговорено особо:

  • - температура окружающей среды: 20 ± 5 °C;

  • - относительная влажность воздуха, не более: 80 %;

  • - напряжение питающей сети переменного тока: 187...242 В

  • - частота питающей сети переменного тока: 50 ± 1 Гц

Допускается проводить поверку в рабочих условиях эксплуатации контроллера, если при этом соблюдаются условия применения средств поверки.

  • 4.3. Перед проведением поверки необходимо изучить руководство по эксплуатации контроллера ВЛСТ 198.00.000 РЭ, руководство оператора ВЛСТ 198.00.000 РО и эксплуатационную документацию используемых при проведении поверки технических средств.

  • 4.4. Проведение поверки осуществляется с использованием персонального компьютера.

При работе необходимо руководствоваться требованиями, изложенными в руководстве по эксплуатации контроллера ВЛСТ 198.00.000 РЭ.

При работе с персональным компьютером поверка производится с использованием программного обеспечения контроллера (см. Руководство оператора ВЛСТ 198.00.000 РО).

5 Проведение поверки
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должны быть выполнены следующие операции:

  • 5.1.1. Проверка комплектности контроллера на соответствие формуляру.

  • 5.1.2. Проверка маркировки, чёткости нанесения обозначений на корпусе контроллера и отсутствия механических повреждений.

  • 5.1.3. Проверка надежности заземления технических средств.

  • 5.1.4. Проверка отсутствия обрывов и нарушения изоляции кабелей и проводников, влияющих на функционирование контроллера.

  • 5.1.5. Проверка сохранности пломб и клейм на контроллере.

Примечание.

Операции п. 5.1.5. выполняются при проведении периодической поверки во время эксплуатации контроллера.

Результаты внешнего осмотра считать удовлетворительными, если все вышеописанные пункты соответствуют.

  • 5.2 Опробование

При опробовании контроллера должна производиться проверка установления контроллера в рабочий режим (самотестирование).

лист № 4 Всего листов 7 Проверку установления контроллера в рабочий режим (самотестирование) произвести следующим образом:

  • - собрать схему проверки, согласно Приложению А, проверить целостность интерфейсных кабелей, правильность подключения соответствующих портов ЭВМ и контроллера;

  • - установить на ЭВМ программу ПО «Конфигурационное программное обеспечение — Оперативный сбор»;

  • - запустить на ЭВМ программу ПО «Конфигурационное программное обеспечение — Оперативный сбор»,

  • - задать код оператора и пароль соответствуют значениям по умолчанию (1 и 1234)

  • - вызвать из Меню «Управление» окно «Дата и время» (см. Руководство оператора ВЛСТ 198.00.000 РО);

  • - в Меню «Управление» выбрать подменю «Метрологическая CRC» и произвести чтение версии встроенного ПО контроллера.

5.2, абзац 2 (Измененная редакция. Изм. №1)

Проверка считается выполненной, если чтение версии выполняется без ошибок.

  • 5.3 Определение абсолютной погрешности измерений текущего времени в автономном режиме

    • 5.3.1 Используя программное обеспечение УСВ, на ЭВМ синхронизировать время с УСВ-3 согласно руководству по эксплуатации ВЛСТ 240.00.000 РЭ (ВЛСТ 237.00.000 РЭ для УСВ-2).

    • 5.3.2 Для контроллеров со встроенным ПО «Пирамида 2000. Сервер» нужно открыть программу «Оперативный сбор», вызвать из Меню «Управление» подменю «Дата и время» (рис.1).

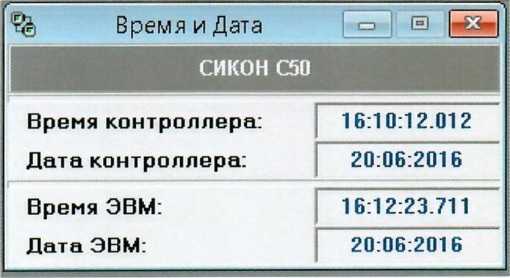

Рисунок 1 - Окно «Дата и время» конфигурационного ПО.

К контроллерам со встроенным ПО «Пирамида 2.0. Сервер» нужно подключиться веб-интерфейсом переходом по ссылке с IP-адресом контроллера, затем перейти в раздел «Система» - «Дата и время».

  • 5.3.3. Записать время ЭВМ в контроллер, считать время из контроллера в ЭВМ;

  • 5.3.4. По истечении 24 часов повторить п. 5.3.1 и п.5.3.2;

  • 5.3.5. Считать время из контроллера в ЭВМ;

  • 5.3.6. Вычислить абсолютную погрешность измерений текущего времени, измеряемого контроллером, по формуле 1:

АТ = (Тк-Тд)                  (1)

где АТ - погрешность измерений текущего времени контроллером, с;

лист № 5 Всего листов 7 Тк - время контроллера, с;

ТА - время ЭВМ, с.

Результаты поверки считаются удовлетворительными, если значение ДТ - погрешности измерений текущего времени в автономном режиме за сутки в нормальных условиях не превышает ±3 с.

(Измененная редакция. Изм. № 1)

  • 5.4 Подтверждение соответствия программного обеспечения СИ

В комплект поставки контроллеров многофункциональных «СИКОН С50» входит программное обеспечение.

Программное обеспечение (ПО) состоит из двух частей:

  • - встроенное ПО контроллера, предназначенное для исполнения соответствующих функций контроллера;

  • - конфигурационное ПО контроллера, предназначенное для проведения настройки и параметрирования контроллера.

Встроенное программное обеспечение состоит из операционной системы и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллера. Контроллер функционирует под управлением операционных систем Windows или Linux.

С помощью конфигурационного ПО пользователь (оператор) имеет возможность настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллера. Вычисления происходят с использованием арифметики с плавающей точкой со знаком, достаточной для хранения накопленных измерений за требуемые промежутки времени. Характеристика числа с плавающей точкой соответствует типу «double».

В состав контроллеров многофункциональных СИКОН С50 входит Win32-coBMecTHMoe клиент-сервисное приложение ПО «Пирамида 2000. Сервер», либо кросс-платформенное клиент-сервисное приложение ПО ПО «Пирамида 2.0. Сервер», состоящие из нескольких программных компонентов (модулей) с выделением метрологически значимой части.

Файлы метрологически значимой части и идентификационные данные приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Наименование встроенного ПО

Пирамида 2000 Сервер

Пирамида 2.0 Сервер

Значение

Идентификационное наименование ПО

Metrology.dll

В inary PackC ontro 1 s. dl 1

Цифровой идентификатор ПО

9FA97BA8

EB19 84E0 072A CFE1

C797 269B 9DB1 5476

Алгоритм вычисления контрольной суммы исполняемого кода

CRC32

MD5

Конфигурационное ПО

Исполняемая программа под ОС Windows

Веб-интерфейс

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Идентификация ПО контроллера со встроенным ПО «Пирамида 2000. Сервер» осуществляется через интерфейс программы «Оперативный сбор», Меню «Управление», подменю «Метрологическая CRC».

лист № 6 Всего листов 7 В появившемся окне отображаются: дата выпуска ПО, алгоритм вычисления контрольной суммы, значение контрольной суммы, наименование программного модуля (рисунок 2).

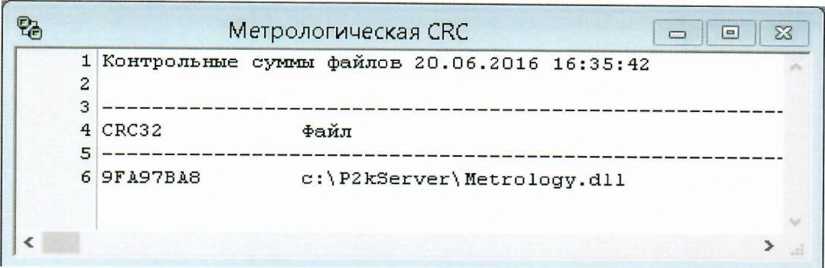

Рисунок 2 - Окно «Метрологическая CRC»

Идентификация программного обеспечения (далее - ПО) контроллера со встроенным ПО «Пирамида 2.0. Сервер» осуществляется через веб-интерфейс по ссылке с IP-адресом контроллера, раздел «Система» - «Метрологические модули» (рисунок 3).

Отображаются наименование программного модуля, значение контрольной суммы и алгоритм вычисления контрольной суммы.

Метрологические модули ■■■ Система ’

Управление Сервис

Модуль

Контрольная сумма (MD5)

Состояние

BinaryPackControls.dll

ЕВ19 84Е0 072А CFE1 С797 269В 9DB1 5476

Норма

Рисунок 3 - Окно «Метрологические модули»

Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные ПО СИ (номера версий (идентификационные номера) и цифровые идентификаторы) соответствуют идентификационным данным, приведенным в таблице 2.

(Измененная редакция. Изм. № 1)

6 Оформление результатов поверки

Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

При положительных результатах поверки на контроллеры выдается свидетельство о поверке согласно действующим правовым нормативным документам.

Знак поверки наносится на свидетельство о поверке.

При отрицательных результатах поверки на контроллеры выдается извещение о непригодности с указанием причин непригодности.

Начальник лаборатории № 441

А.С. Фефилов

^Н.В. Голышак

ФБУ «Ростест-Москва»

Заместитель начальника лаборатории № 441

ФБУ «Ростест-Москва»

лист № 7

Всего листов 7

ПРИЛОЖЕНИЕ А

(справочное)

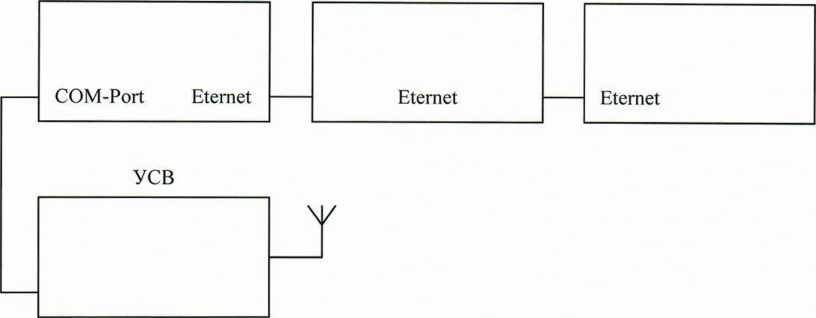

ФУНКЦИОНАЛЬНАЯ СХЕМА ДЛЯ ПОВЕРКИ КОНТРОЛЛЕРА

ЭВМ                  Комутатор               Сикон С50

Рис. А.1 - Функциональная схема для определения абсолютной погрешности текущего времени в автономном режиме за сутки, измеряемого контроллером.

Коммутатор используется для подключения контроллера к ЭВМ по сети Ethernet (TCP/IP). Возможно использовать прямое подключение контроллера «СИКОН С50» к ЭВМ посредством кроссового патч-корда, обеспечивающего подключение «точка-точка»
