УТВЕРЖДАЮ

Заместитель директора

й ЦСМ»

& *

А. Еремин

2017 г.

Система измерительная автоматизированной системы управления технологическим процессом окислительной установки пека Коксохимического производства

АО «ЕВРАЗ ЗСМК»

МЕТОДИКА ПОВЕРКИ

МП 5220.358-17

2017 г.

Содержание

1 Общие положения

2, Операции поверки

Приложение А

Приложение Б

Приложение В

Лист регистрации изменений

1. Общие положения
  • 1.1  Настоящая методика поверки распространяется на Систему измерительную автоматизированной системы управления технологическим процессом окислительной установки пека Коксохимического производства АО «ЕВРАЗ ЗСМК» (ИС)5 заводской № 5220.358, изготовленную АО «Синетик» и устанавливает методы и средства ее поверок.

  • 1.2  Поверке подлежит ИС в соответствии с перечнем измерительных каналов (ИК), приведенным в приложении А.

  • 1.3  Первичную поверку ИС выполняют после проведения испытаний с целью утверждения типа. Допускается совмещение операций первичной поверки и операций, выполняемых при испытаниях типа.

  • 1.4  Периодическую поверку ИС выполняют в процессе эксплуатации через установленный межповерочный интервал (МПИ).

  • 1.5  Внеочередную поверку проводят после ремонта системы, замены её измерительных компонентов. Допускается подвергать поверке только те ИК, которые подвергались ремонту.

  • 1.6  Измерительные компоненты ИС (измерительные преобразователи (ИП), программируемый логический контроллер (PLC)) поверяют с МПИ, установленным при утверждении их типа.

  • 1.7  Допускается применение ИП аналогичных типов, внесенных в информационный фонд по обеспечению единства измерений РФ с аналогичными техническими и метрологическими характеристиками (MX).

При замене ИП на преобразователи аналогичных типов, необходимо об этом сделать запись в паспорте ИС п. 6 Особые отметки.

  • 1.8  При замене измерительных компонентов на компоненты с отличающимися техническими и MX, для ИК подвергшихся модернизации, необходимо проведение испытаний с целью внесения изменений в описание типа.

  • 1.9  При модернизации ИС путем введения новых ИК и в случае обновления программного обеспечения (ПО) ИС, расширении/модификации его функций, то проводятся испытания с целью внесения изменений в описание типа.

  • 1.10 МПИ ИС-18 месяцев.

2. Операции поверки

Таблица 1 - Операции поверки

Операции поверки

Номер пункта методики поверки

Проведение операций при

первичной поверке

периодической поверке

внеочередной поверке

после замены центрального процессора или модулей ввода

после переустановки ПО или замены компьютера

АРМ

1

2

3

4

5

6

1 Внешний осмотр

8.1

+

+

+

-

2 Поверка измерительных компонентов ИС

8.2

+

+

+

-

Продолжение таблицы 1

1

2

3

4

5

6

3 Проверка условий эксплуатации ИС

8.3

+

4-

-

-

4 Проверка функционирования ИС

8.4

4-

4-

4-

4-

5 Проверка идентификационных данных ПО

8.5

+

4-

+*

* 4-

6 Определение погрешности хода времени АРМ ИС относительно координированной шкалы времени UTC (SU)

8.6

4-

4-

-

4-

7 Определение времени рассогласования между РЬСиАРМ

8.7

+

4-

+*

4-

Примечания:

«+» - операция выполняется, «-» - операция не выполняется;

- выполняется только при замене центрального процессора PLC.

3 Средства поверки
  • 3.1 При проведении поверки применяются инструментальные средства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты ИС, а также приведенными в таблице 2.

Таблица 2 - Средства измерений

Наименование

Регистрационный номер в Федеральном информационном фонде

Термогигрометр ИВА-6Р-Д

46434-11

Мультиметр цифровой 34401А

54848-13

Планшетный компьютер с фотоаппаратом, настроенный на синхронизацию шкалы времени с тайм-сервера уровня stratum 1 (ntpl.niiftri.irkutsk.ru) Восточно-Сибирского филиала ФГУП «ВНИИФТРИ»

-

  • 3.2  Применяемые для поверки СИ должны иметь действующие свидетельства о поверке.

  • 3.3  Допускается применение других СИ, обеспечивающих измерение параметров с требуемой точностью.

4 Требования к квалификации поверителей
  • 4.1 Поверка ИС выполняется специалистами, аттестованными в качестве поверителей СИ, ознакомившиеся с технической и эксплуатационной документацией и настоящей методикой поверки, имеющие удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей).

  • 4.2 При проведении поверки соблюдают требования охраны труда предприятия, на котором проводят поверку ИС. Выполняют требования действующих нормативных актов, инструкций по охране труда и окружающей среды.

5 Требования безопасности

При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

  • - ГОСТ Р МЭК 60950-2002 «Безопасность оборудования информационных технологий»;

  • - «Правила устройств электроустановок», раздел I, III, IV;

  • - «Правила технической эксплуатации электроустановок потребителей» (утверждены Минэнерго России от 13.01.03 № 6);

  • - «Правила по охране труда при эксплуатации электроустановок» приказ № 328н от 24 июля 2013 г., с изменениями приказ № 74н от 19 февраля 2016 г.;

  • - СНиП 3.05.07-85 «Системы автоматизации»;

  • - эксплуатационная документация на СИ, испытательное оборудование и компоненты ИС;

  • - СанПиН 2.2.2.542-96 «Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организации работы»;

  • - Федеральные нормы и правила в области промышленной безопасности «Правила безопасности при получении, транспортировании, использовании расплавов черных и цветных металлов и сплавов на основе этих расплавов» приказ № 656 от 30 декабря 2013 г.;

  • - Инструкция по работе с компьютерной техникой (АСНи 01-99);

  • - СНиП 23-05-95 «Естественное и искусственное освещение».

6 Условия поверки

Условия поверки ИС должны соответствовать техническим условиям эксплуатации компонентов ИС.

7 Подготовка к поверке
  • 7.1  На поверку ИС предоставляют следующие документы:

  • - описание типа СИ;

  • - руководство по эксплуатации;

  • - техническую документацию;

  • - паспорт СИ;

  • - действующие свидетельства о поверке измерительных компонентов, входящих в состав ИК;

  • - свидетельство о предыдущей поверке ИС (при периодической и/или внеочередной поверке).

  • 7.2  Перед проведением поверки выполняют следующие подготовительные работы:

  • - изучают настоящий документ и эксплуатационную документацию на поверяемую ИС и её компоненты;

  • - проводят организационные и технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

  • - подготавливают средства поверки к работе в соответствии с их эксплуатационной документацией.

  • 8 Проведение поверки

8.1  Внешний осмотр
  • 8.1.1 Проверяют соответствие комплектности ИС перечню, приведенному в паспорте СИ и таблице А.1 приложения А настоящей МП.

  • 8.1.2 Проверяют целостность корпусов и отсутствие видимых повреждений измерительных компонентов.

8.1.3. Проверяют размещение измерительных компонентов, правильность схем подключения и маркировки, четкость нанесения обозначений.

  • 8.1.4 Проверяют отсутствие обрывов и нарушений изоляции кабелей и жгутов, влияющих на функционирование ИС.

  • 8.1.5 Проверяют отсутствие следов коррозии и нагрева в местах подключения проводных линий, отсоединившихся или слабо закрепленных элементов схемы.

При отсутствии возможности оперативного устранения недостатков, поверка ИС прекращается.

8.2  Поверка измерительных компонентов ИС
  • 8.2.1 Проверяют наличие свидетельств о поверке и срок их действия для всех измерительных компонентов: ИП, PLC. Перечень измерительных компонентов представлен в приложении А паспорта ИС и таблице А.1 приложения А настоящей МП.

  • 8.2.2 Проверяют наличие поверительных пломб, клейм, соответствие типов и заводских номеров фактически используемых измерительных компонентов типам и заводским номерам, указанным в предъявленных свидетельствах о поверке.

При выполнении условий указанных в п.п. 8.2.1 и 8.2.2 результат поверки считают успешным, а погрешности ИК соответствуют заявленным в описании типа СИ.

При выявлении измерительных компонентов без свидетельств о поверке, свидетельств с истекшим МПИ или не внесенных в Федеральный информационный фонд по обеспечению единства измерений РФ, операции по поверке ИС прекращаются.

8.3  Проверка условий эксплуатации ИС

Проверяют условия эксплуатации на соответствие требованиям нормированных в технической документации компонентов ИС.

Результат проверки положительный, если фактические условия эксплуатации каждого компонента ИС соответствуют рабочим условиям применения.

8.4  Проверка функционирования ИС
  • 8.4.1 Проверка производится при её функционировании в рабочем режиме, средствами прикладного ПО, установленного на автоматизированном рабочем месте (АРМ).

  • 8.4.2 Проверяют отображение текущих значений технологических параметров и информации о ходе технологического процесса, текущих значений даты и времени.

  • 8.4.3 Проверяют отсутствие сообщений об ошибках и неисправностях в ИК.

  • 8.4.4 Проверяют регистрацию измеренных данных, ведение архива данных по всем ИК. Результат проверки положительный, если выполняются все условия.

8.5 Проверка идентификационных данных ПО
  • 8.5.1 Проверку идентификационных данных ПО ИС проводят в процессе штатного функционирования. Прикладное ПО ИС включает в свой состав программное обеспечение, функционирующее на АРМ и в контроллере.

  • 8.5.2 Идентификационные данные метрологически значимой части ПО ИС -контрольные суммы файлов конфигурации проектов PLC и АРМ.

  • 8.5.3 Определение значений контрольных сумм для файлов метрологически значимой части ПО проводится с помощью программатора с предустановленной утилитой HashCalc (допускается использование другой сторонней утилиты, реализующей расчет контрольной суммы по алгоритму MD5).

Определение значений контрольных сумм проводится следующим образом:

  • - запустить Hashcalc.exe;

  • - в выпадающем списке «Data Format» необходимо выбрать «File»;

  • - в текстовом поле «Data» указать путь до файла конфигурации проекта PLC;

  • - флажок «MD5» установить в положение включен;

  • - нажать кнопку «Calculate» и сравнить полученные данные с указанными в таблице 3 в соответствии с рисунком 1.

И HashCalc                                               -   □ X

DataEotmafc Data:

|яо         lD:\A5U\PLCW>tpachW)ttxV4ffiw\00000001 \BAUSTEIN.DBT

SlayaSoft                                            | СЫд&о |r           Heh |

-------------------------------------------A

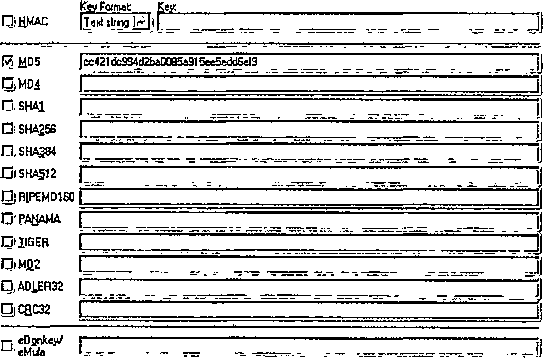

Рисунок 1 - Расчет контрольной суммы MD5 файла конфигурации проекта PLC

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

1

2

Идентификационное наименование ПО

Проект контроллера PLC: «Oxi_pitch» Проект WinCC подсистемы визуализации: «EL-РЕК»

Продолжение таблицы 3

1

2

Номер версии (идентификационный номер ПО)

-

Цифровой идентификатор ПО

Для файла конфигурации проекта «Oxijpitch»: \PLC\Oxi_pitch\ombstx\offline\OOOOOOOl\BAUSTEIN.DBT cc421dc994d2ba0085a915ee5edd6ef9

Для файла конфигурации проекта «EL-РЕК»: \Wincc\EL-PEK\EL-PEK.MCP e4d06c2da2c8573el46dfdldelf98e79

Алгоритм вычисления цифрового идентификатора ПО

MD5

  • - в текстовом поле «Data» указать путь до файла конфигурации проекта WinCC станции визуализации;

  • - нажать кнопку «Calculate» в соответствии с рисунком 2 и сравнить полученные данные с указанными в таблице 3.

Н HathCalc                                                -   □ X

Dalaformab Data:

| Fie |£|| lD:\ASUWincc\EL-PEK\EL-PEK.MCP                      ~                     Jp|

Key Formal- Key:_________________________________________________________________________

ahmac   Egogjг .                    ____ j

RIMD5      |e4d0Sc2da2c8573e14Sdfd1de1f3Be79                                                  |

□ MD4      I                                                                      j

Sshai |                                                                j

□ SHAg56 j                                                                  I

□ SH6384   |                                                                         i

J3 SHA512 ]                                                                             j

□ RlPEMDieoj                                                                   |

□j PANAMA J                                                                         (

HillGEff j                                                                                 f

ПМП2             ______________ .. ______ ...

□AD1ER32 |                                                                   |

(ЗСВСЭ2 L                                                                  I

'  ---- 4---- ---------- —  ’        - —

~___„ - _

.     _ Jl

Slavatfofl

If'Calcytais’l] | Clots |[ Heja |

.

Рисунок 2 - расчет контрольной суммы MD5 файла конфигурации станции визуализации

  • 8.5,4 Результат проверки положительный, если контрольные суммы файлов конфигурации проектов совпадают с приведенными в описании типа на ИС.

8.6 Определение погрешности хода времени АРМ ИС относительно координированной шкалы времени UTC (SU)
  • 8.6.1 Выполняют принудительную синхронизацию хода времени планшетного компьютера с любым из тайм-серверов ФГУП «ВНИИФТРИ», являющимися средством передачи эталонных сигналов частоты и времени ГСВЧ РФ. Планшетный компьютер переводят в режим фотосъемки с настройками фиксации текущей даты и времени.

  • 8.6.2 На АРМ вызывают системное окно операционной системы «Дата и время». Указанное окно индицирует часы с секундным отсчетом для АРМ.

  • 8.6.3 Производят фотофиксацию системного окна «Дата и время» на мониторе АРМ.

  • 8.6.4 На фотоснимке осуществляют сличение времени планшетного компьютера с временем АРМ.

Результат проверки положительный, если отличие показаний шкалы времени соответствует ГОСТ 8.129-2013.

8.7 Определение времени рассогласования между PLC и АРМ
  • 8.7.1 На программаторе или АРМ в online режиме запускают приложение отображающее дату и время в контроллере.

  • 8.7.2 На АРМ вызывают системное окно операционной системы «Дата и время».

  • 8.7.3 С помощью приложения «Print Screen» операционной системы Windows или фотоаппарата производят фиксацию значений даты и времени.

  • 8.7.4 Осуществляют сличение времени PLC и АРМ.

Результат проверки положительный, если отличие времени на PLC и АРМ не превышает ±1 секунды.

9 Оформление результатов поверки
  • 9.1  Результаты поверки оформляют протоколом по форме, приведенной в приложении настоящей МП.

  • 9.2  При положительных результатах поверки ИС оформляют свидетельство о поверке по форме приложения 1 приказа Минпромторга России от 02.07.2015 № 1815. Знак поверки наносится на свидетельство о поверке ИС в виде оттиска поверительного клейма. Система признается годной к эксплуатации.

  • 9.3  При отрицательных результатах поверки ИС признается не пригодной к дальнейшей эксплуатации, на нее выдают извещение о непригодности в соответствии с приложением 2 приказа Минпромторга России от 02.07.2015 № 1815 с указанием причин.

Начальник отдела электро-радиотехнических СИ

Разработали

Инженер по метрологии

Инженер-программист 1 категории

Таблица АЛ

Приложение А

(обязательное) Метрологические характеристики измерительных каналов ИС

№ ИК

Наименование ИК ИС

Диапазон измерений физической величины, ед. измерений

СИ входящие в состав ИК ИС

Основная погрешность ИК

Наименование, тип СИ

Госреестр №

Пределы допускаемой основной погрешности компонента ИК

Пределы допускаемой дополнительной погрешности компонента ИК

Фактическая

Пределы допускаемой погрешности

1

2

3

4

5

6

7

8

9

1

Температура воздуха на продувку кубов-реакторов

от 0 до +600 °C

Термопреобразователь с унифицированным выходным сигналом Метран-270, мод. ТХАУ Метран-271 (далее - ТХАУ Метран-271)

21968-11

7=4:0,5 %

Т=±0,45 %/10 °C

Д=±6°C

Модуль ввода аналоговых сигналов SM 331 мод.: 6ES7 331 7KF02 0AB0 контроллера программируемого Simatic S7-300 (далее - 6ES7 331-7KF02-0AB0)

15772-11

7=4:0,5 %

7=4:0,7 %

-

2

Температура пека в

от 0 до +600 °C

ТХАУ Метран-271

21968-11

Т=±0,5 %

Y^h0,45 %/10 °C

Д=±6°C

кубе-реакторе № 1

6ES7 331-7KF02-0AB0

15772-11

7=4:0,5 %

7=4:0,7 %

3

Температура пека в

от 0 до +600 °C

ТХАУ Метран-271

21968-11

7=4:0,5 %

Т=±0,45 %/10 °C

Д=4=6 °C

кубе-реакторе № 2

6ES7 331-7KF02-0AB0

15772-11

7=4:0,5 %

7=4:0,7 %

4

Температура в газовом пространстве куба-реактора № 1

от 0 до +600 °C

ТХАУ Метран-271

21968-11

Т=±0,5 %

Т=±0,45 %/10 °C

Д=4:6 °C

6ES7 331-7KF02-0AB0

15772-11

7=4:0,5 %

7=4:0,7 %

5

Температура в газовом пространстве куба-реактора № 2

от 0 до +600 °C

ТХАУ Метран-271

21968-11

7=4:0,5 %

7=4:0,45 %/10 °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

7=4:0,5 %

7=4:0,7 %

6

Температура отработанного воздуха

от 0 до +600 °C

ТХАУ Метран-271

21968-11

у=±0,5 %

Т^0,45 %/10 °C

Д=±6°C

V

после конденсатора №1

6ES7 331-7KFO2-0AB0

15772-11

7=4:0, 5 %

7=±0,7 %

7

Температура отработанного воздуха

от 0 до +600 °C

ТХАУ Метран-271

21968-11

7=4:0,5 %

Т=±0,45 %/10 °C

Д=±6°C

после конденсатора №2

6ES7 331-7KF02-0AB0

15772-11

7=4:0,5 %

7=4:0,7 %

Продолжение таблицы А.1

1

2

3

4

5

6

7

8

9

8

Температура пековых дистиллятов после теплообменника

от 0 до +600 °C

ТХАУМетран-271

21968-11

у=±0,5 %

у=±0,45 %/10 °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

9

Температура отработанного воздуха после скруббера

от 0 до +600 °C

ТХАУМетран-271

21968-11

y=^Q,5 %

у=±0,45 %/10 °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

10

Температура пековых дистиллятов в сборнике (пластификатор)

от 0 до +600 °C

ТХАУМетран-271

21968-11

у-±0,5 %

у=±0,45 %/10 °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

11

Температура пековых дистиллятов в сборнике (на промывку)

от 0 до +600 °C

ТХАУМетран-271

21968-11

у^+0,5 %

Y=±0,45 %/10 °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

12

Температура пековых дистиллятов в сборнике (ловушка)

от 0 до +600 °C

ТХАУМетран-271

21968-11

Y=±0,5 %

у=+0,45 %/Ю °C

Д=±6 °C

6ES7 331-7KF02-0AB0

15772-11

у=±0э5 %

Г=±057 %

13

Температура пека в 1-м пекопроводе (установки)

от 0 до +600 °C

ТХАУМетран-271

21968-11

Y=±0,5 %

у=±0,45 %/Ю °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

у-±0,7 %

14

Температура пека в 1-м пекопроводе (на склад пека)

от 0 до +600 °C

ТХАУМетран-271

21968-11

Ч=±0,5 %

у=±0,45 %/10 °C

Д-Ьб °C

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

у=±0,7 %

15

Температура пека во 2-м пекопроводе (на склад пека)

от 0 до +600 °C

ТХАУМетран-271

21968-11

у=±0,5 %

Y=+0,45 %/10 °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

16

Температура пека на циркуляцию в куб-реактор № 1

от 0 до +600 °C

ТХАУМетран-271

21968-11

у=+0,5 %

Y=+0,45 °/о/10 °C

Д-±6°C

6ES7 331-7KF02-OABO

15772-11

у=±0,5 %

Y=±0,7 %

17

Температура пека на циркуляцию в куб-реактор № 2

от 0 до +600 °C

ТХАУМетран-271

21968-11

у=+0,5 %

у=+0,45 %/Ю °C

Д=±6°C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

Y=±0,7 %

18

Уровень пека в инце

от 0 до 6 м

Преобразователь давления измерительный Sitrans Р DSIII 7MF4033 (далее - 7MF4033)

45743-10

Y=±(0,0029* к+0,071) %

Y=±(0,08-k+0,1) %

у=±(0,0029-к+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

Продолжение таблицы А. 1

1

2

3

4

5

6

7

8

9

19

Температура пека перед сборником

от 0 до +600 °C

ТХАУ Метран-271

21968-11

у-±0,5 %

y=^t0,45 %/10 °C

A=±6 °C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

20

Расход воздуха на куб-реактор № 1

от 0 до 230 м3

Датчик давления Метран-150, мод. 150CD

32854-13

у=±0,2 %

у=±(0,15+0,09-к) %/Ю °C

y=±l,9 %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у-±0,7 %

21

Расход воздуха на куб-реактор № 2

от 0 до 230 м3

Преобразователь давления измерительный Sitrans Р DSIII 7MF4433 (далее - 7MF4433)

45743-10

у=+(0,0029’к+0,071) %

у=±(0,08-к+0,1) %

у=±(0,0029*к+1,9) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

22

Расход воды на конденсатор № 1

от 0 до 30 м3

Расходомер-счетчик электромагнитный ВЗЛЕТ ТЭР

39735-08

5=±0,35 %

Y=±0,l %/10 °C

Y^+0,7 %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

у=±0,7 %

23

Расход пековых дистиллятов на промывание в скруббере

от 0 до 4000 кг/ч

Расходомер-счетчик массовый SITRANS F С MASSFLO, мод. MASS 2100/6000

52346-12

8=±0,1 %

-

Y=±0,5 %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

у=±0,7 %

24

Уровень пека в кубе-реакторе № 1

от 0 до 2,5 м

Датчик давления Метран-150, мод. 150TG

32854-13

у=±0,5 %

у=±(0,02+0,05-к) %/10 °C

y=+0,8 %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

Y=±0,7 %

25

Уровень пека в кубе-реакторе № 2

от 0 до 2,5 м

7MF4033

45743-10

у=±(0,0029-к+0,071) %

Y=±(0,08-к+0,1) %

у=±(0,0029-к+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

Y=±0,7 %

26

Уровень пековых дистиллятов в сборнике

от 0 до 2,5 м

7MF4033

45743-10

у=^(0,0029-к+0,071) %

у=±(0,08*к+0,1) %

у=±(0,0029-к+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

y=±0,7 %

27

Уровень пековых дистиллятов в сборнике (ловушка)

от 0 до 2,5 м

7MF4033

45743-10

у=±(0,0029*к-Н),071) %

Y=±(0,08-k+0,1) %

у=±(0,0029-к+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

y=^0,7 %

28

Уровень пековых дистиллятов в сборнике (на промывку)

от 0 до 2,5 м

7MF4033

45743-10

Y=+(0,0029-к+0,071) %

Y=+(0,08-k+0,1) %

у==±(0,0029-к+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

Y=±0,7 %

29

Давление воздуха перед входом в куб-реакгор № 1

от 0 до 10

кгс/см2

Преобразователь давления измерительный Sitrans Р типа 7MF, мод. Z 7MF1564 (далее - 7MF1564)

45743-10

Y=±0,25 %

Y=±0,25 %/10 К

y=±0,6 %

6ES7 331-7KF02-0AB0

15772-11

у=+0,5 %

Y=±0,7 %

Продолжение таблицы А.1

1

2

3

4

5

6

7

8

9

30

Давление воздуха перед входом в куб-реактор № 2

от 0 до 4 кгс/см2

7MF1564

45743-10

у=±0,25 %

Т=±0,25%/ЮК

7=40,6 %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

Г+0,7 %

31

Разряжение воздуха в кубе-реакторе № 1

от -400 до 0 мм. вод. ст.

7MF4433

45743-10

Т=±(0,0029-к+0,071) %

7=^±(0,08*k+0,1) %

7=±(0,0029-k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

y=^fc0,5 %

y=±0,7 %

32

Разряжение воздуха в кубе-реакторе № 2

от -400 до 0 мм. вод. ст.

7MF4433

45743-10

Т=±(0,0029-к+0,071) %

7=4(0,08-k+0,1)%

7=±(0,0029-k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

T=±0,7 %

33

Температура пека на перетоке между кубами-реакторами

от 0 до +600 °C

ТХАУ Метран-271

2196841

у=±0,5 %

7=40,45 %/10 °C

Д=4б °C

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

7=40,7%

34

Давление воздуха КИП

от 0 до 4 кгс/см2

7MF1564

45743-10

у=±0,25 %

7=40,25 %/10 К

y=±0,6 %

6ES7 331-7KF02-0AB0

15772-11

7=^0,5 %

7=40,7 %

35

Давление воздуха на вводе в цех

от 0 до 10

кгс/см2

7MF1564

45743-10

у=±0,25 %

7=40,25 %/Ю К

y=±0,6 °/o

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

7=40,7 %

36

Давление пека после насосов

от 0 до 16

кгс/см2

7MF4033

45743-10

7=±(0,0029-к+0,071) %

7=4(0,08-k+O,1) %

7=4(0,0029*k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=±0,5 %

7=40,7 %

37

Давление пековых дистиллятов после насоса №1 сборника пековых дистиллятов (на промывку)

от 0 до 10

кгс/см2

7MF4033

45743-10

7=^(0,0029-к+0,071) %

7=4(0,08-к+0,1) %

7=^(0,0029-k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

у=+0,5 %

7=40,7 %

38

Разрежение в сборнике пековых дистиллятов (ловушка)

от -400 до 0 кгс/м2

7MF4433

45743-10

Т=±(0,0029*к+0,071) %

7=4(0,08 • к+0,1) %

7=^(0,0029-k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

7=±0,5 %

7=40,7%

39

Разрежение в сборнике пековых дистиллятов

от -400 до 0

кгс/м2

7MF4433

45743-10

7=±(0,0029-к+0,071)%

7=4(0,08-k+O,1) %

7=±(0,0029-k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

7=4:0,5 %

7=40,7 %

40

Разрежение пековых дистиллятов в сборнике (на промывку)

от -400 до 0

кгс/м2

7MF4433

45743-10

у=±(0,0029’к+0,071) %

7=±(0,08-k+0,1) %

7=±(0,0029k+0,5)%

6ES7 331-7KF02-0AB0

15772-11

Т=±0,5 %

7=40,7 %

41

Разрежение пековых дистиллятов в магистрали сборника (ловушки)

от -400 до 0

кгс/м2

7MF4433

45743-10

у=±(0,0029-к+0,071) %

7=^(0,08k+0,1)%

7=4(0,0029-k+0,5) %

6ES7 331-7KF02-0AB0

15772-11

Y=±0,5 %

7=40,7%

Примечания - Д - абсолютная погрешность измерения, у - приведенная погрешность к верхнему значению диапазона измерения, 5 - относительная погрешность измерения, к - коэффициент соотношения интервалов измерения

Приложение Б

(обязательное)

Образец оформления протокола поверки

ПРОТОКОЛ ПОВЕРКИ

№______от «____»______20___г.

Средство измерений (СИ)________________________________________________________

наименование» тип

заводской номер (номера)_____________________________________________________________

принадлежащее______________________________________________________________

наименование юридического (физического) лица

поверено в соответствии с _________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:._______________________________________________________________

наименование, заводской номер, разряд, класс или погрешность

разряд, класс или погрешность эталона, применяемого при поверке

при следующих значениях влияющих факторов:

  • - температура окружающего воздуха __________°C;

  • - атмосферное давление             кПа;

  • - относительная влажность         __________%;

  • - напряжение питания             __________В;

  • - частота                          __________Гц.

Результаты операций поверки:

  • 1 Внешний осмотр______________________________________________________________

  • 2 Поверка измерительных компонентов ИС__________________________________________

  • 3 Проверка условий эксплуатации ИС__

  • 4 Проверка функционирования ИС________________________________________________

  • 5 Проверка идентификационных данных ПО________________________________________

  • 6 Определение погрешности хода времени АРМ ИС относительно координированной шкалы

времени UTC (SU)_____________________________________________________________

  • 7 Определение времени рассогласования между PLC и АРМ___________________________

Результаты проверки метрологических характеристик измерительных каналов ИС представлены в таблице по форме таблицы А.1 приложения А настоящей МП.

Заключение СИ (не) соответствует метрологическим требованиям________________________

Поверитель                ________________ _____________________

Приложение В

(справочное)

Перечень ссылочных нормативных документов

ГОСТ 8.508-84 ГСИ. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля

ГОСТ 18404.0-78 Кабели управления. Общие технические условия

ГОСТ 26411-85 Кабели контрольные. Общие технические условия

ГОСТ РМЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров

РМГ 62-2003 ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации

ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений

МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля

ГОСТ 2.601-2006 ЕСКД. Эксплуатационные документы

ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов

ГОСТ 8.417-2002 ГСИ. Единицы величин

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.654-2015 ГСИ. Требования к программному обеспечению средств измерений. Основные положения

РМГ 29-99 ГСИ. Метрология. Основные термины и определения

РМГ 51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения

РМГ 74-2004 ГСИ. Методы определения межповерочных и межкалибровочных интервалов средств измерений

МИ 2440-97 ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов

Р 50.2.077-2014 ГСОЕИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

МИ 3290-2010 ГСИ. Рекомендация по подготовке, оформлению и рассмотрению материалов испытаний средств измерений в целях утверждения типа

ГОСТ Р 8.736-2011 ГСИ Методы обработки результатов измерений. Основные положения

ГОСТ 8.129-2013 ГСОЕИ Государственная поверочная схема для средств измерений времени и частоты

Лист регистрации изменений

Номер изменения

Номер извещения об изменении

Номера листов

Всего листов (после изменения)

Дата изменения

ФИО ответственного за внесение изменения

Подпись

измененных

замененных

новых

аннулированных

1

2

3

4

5

6

7

8

9

10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
