Методика поверки «Станции сетевые метеорологические» (МП 201-003-2019)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Зам. директора твенной метрологии ВНИИМС»

МП 201-003-2019

Москва

2019

Содержание

• 1   Область применения

• 2   Операции поверки

• 3   Средства поверки

• 4   Условия поверки....................................................

• 5   Требования безопасности

• 6  Требования к квалификации поверителей

• 7   Подготовка к поверке

• 8   Проведение поверки

  • 8.1  Внешний осмотр и опробование

  • 8.2  Определение     метрологических     характеристик ИК

метеостанций

• 8.2.1   Проверка погрешности      канала измерения

атмосферного давления

• 8.2.2  Проверка погрешности канала измерения температуры

• 8.2.3   Проверка основной погрешности канала  измерения

влажности воздуха

• 8.2.4  Проверка основной погрешности канала измерения скорости

и направления ветра

• 8.2.5   Проверка основной погрешности канала  измерений

количества осадков

• 9   Оформление результатов поверки

Приложение А

метрологические характеристики станций сетевых метеорологических

Приложение Б

Методика приготовления насыщеных растворов солей

Приложение В

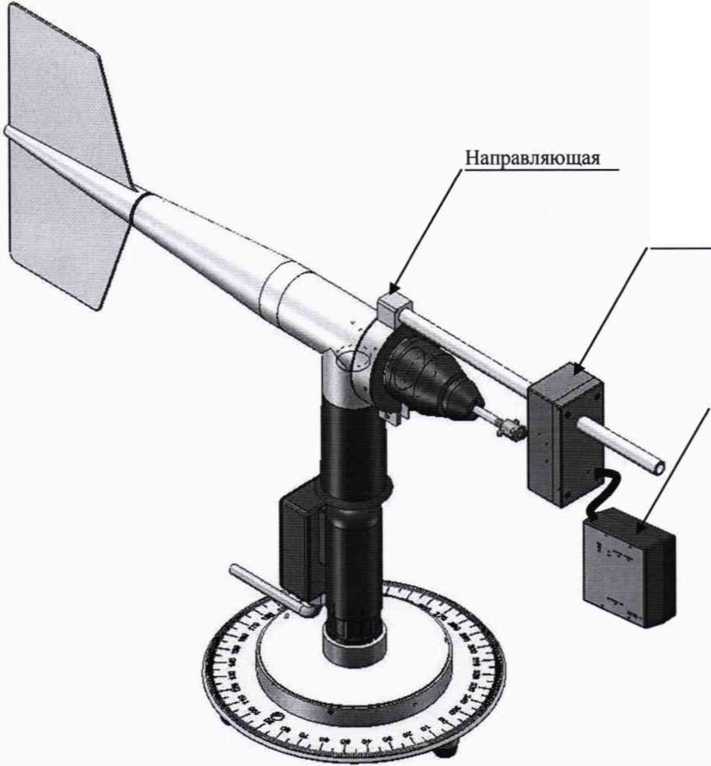

Установка ЗПВ-1 на датчике ветра

ПРИЛОЖЕНИЕ Г

ОПРЕДЕЛЕНИЕ МНОГОТОЧЕЧНЫХ ПОПРАВОК ШКАЛЫ ДД

Приложение Д

Определение статистических характеристик выборки и оценки статистической однородности

Настоящая рекомендация распространяется на станции сетевые метеорологические (далее - метеостанции, ССМ) (модификации АМК и АМС) и устанавливает методику их первичной и периодической поверки.

Станции сетевые метеорологические установлены на наземной государственной наблюдательной сети Росгидромета - в управлениях и центрах гидрометеослужб по территории России в модификации АМК и АМС.

Состав каждой метеостанции приведен в формуляре.

Межповерочный интервал -2 года.

В настоящей методике используются следующие сокращения:

АМК - автоматизированный метеорологический комплекс,

АМС - автоматическая метеорологическая станция,

АРМ - автоматизированное рабочее место,

АСП АМИИС - автоматизированная система поверки аэродромных метеорологических информационно-измерительных систем, АУ - аэродинамическая установка,

ДВ - датчик влажности,

ДД - датчик давления,

ДСВ - датчик направления и скорости ветра,

ДТ - датчик температуры,

ЗПВ - задатчик параметров ветра,

ИДВ - имитатор датчика ветра,

ИК - измерительный канал,

ИСТ - имитатор силы трения,

ИУ - измерительное устройство,

КПП - комплекс поверочный портативный,

МАПЛ - мобильная автоматизированная поверочная лаборатория,

МПИ - межповерочный интервал,

ПАТ - портативная аэродинамическая труба, ПЛ - поверочная лаборатория, ПО - программное обеспечение, РСИ - рабочее средство измерений, РЭ - руководство по эксплуатации, СИ - средство измерений,

СПК - стационарный поверочный комплекс,

СПЛ - стационарная поверочная лаборатория,

СПО - специальное программное обеспечение,

ССБТ - система стандартов безопасности труда,

ССМ - станции сетевые метеорологические,

УИДС - устройство изменения давления специальное,

ЭД - эксплуатационная документация,

ЭСП - электронная система поверки;

ФИФ - Федеральный информационный фонд по обеспечению единства измерений.

При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Поверку прекращают при получении отрицательных результатов при

проведении той или иной операции.

При проведении комплектной поверки (периодической) на местах эксплуатации ССМ применяют средства поверки, вспомогательное оборудование и специальное программное обеспечение, указанные в таблице 2, и входящие в состав мобильной автоматизированной поверочной лаборатории типа МАПЛ-1 (регистрационный № 39385-08 в ФИФ). Для проведения поверки в стационарных условиях (первичной) применяют средства поверки, входящие в состав стационарной поверочной лаборатории типа СПЛ-1 (регистрационный № 46772-11 в ФИФ) или мобильной автоматизированной поверочной лаборатории типа МАПЛ-1.

Таблица 2 - Основные технические и метрологические характеристики

Мобильной автоматизированной поверочной лаборатории типа МАПЛ-1 по ТУ 4381-001-79762476-08

Возможно применять средства измерений, не приведенные в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

При проведении поверки соблюдают условия, указанные в таблице 3.

Таблица 3 - Условия поверки

Установку и подготовку датчиков ССМ к поверке, включение соединительных устройств, заземление, выполнение операций при проведении контрольных измерений осуществляют в соответствии с технической документацией на ССМ и руководствами по эксплуатации (РЭ) на портативные поверочные комплексы (Kill 1-1 - КПП-4), входящие с состав МАПЛ-1, а для первичной и послеремонтной поверки в соответствии с РЭ на СПК-1 - СПК-4, входящие в состав СПЛ-1.

• 5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают требования безопасности, указанные в технической документации, а также «Правила технической эксплуатации электроустановок потребителей» от 01.07.2003 г., утвержденные Минэнерго России 13.01.2003, требования безопасности по ГОСТ 12.3.019.

• 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускают лиц:

• -    аттестованных в качестве поверителя;

• -   изучивших РЭ КПП-1 - КПП-4, РЭ МАПЛ-1 (для поверки в стационарных условиях - РЭ СПК-1 - СПК-4, РЭ СПЛ-1), РЭ ССМ и настоящую методику.

До проведения поверки должны быть выполнены следующие работы:

• -   проверка комплектности ССМ;

• -   проверка электропитания ССМ;

• -   включение АРМа и центральной системы ССМ в комплекте с датчиками в соответствии с РЭ;

подготовка к работе поверочного оборудования в соответствии с РЭ МАПЛ-1, КПП-1 - КПП-4, СПК-1 - СПК-4.

При подготовке к проведению поверки:

• -   включают питание ССМ;

• -   прогревают ССМ в комплекте с датчиками в соответствии с РЭ;

• -   проверяют работоспособность ССМ и ее измерительных каналов в комплекте с датчиками;

• -   готовят к работе КПП-1 - КПП-4 (СПК-1 - СПК-4) в соответствии с РЭ МАПЛ-1 (РЭ СПЛ-1);

• -   включают питание ПК, запускают специальное программное (СПО) АСП АМИИС (СПО СПЛ-1) на ПК (ноутбуке), входящем в состав МАПЛ-1 (СПЛ-1) и активируют программу проверяемого измерительного канала.

Перед проведением первичной поверки метеостанции проверяют наличие действующего свидетельства о поверке датчиков в составе ее измерительных каналов.

• 8.1  Внешний осмотр и опробование

При проведении внешнего осмотра и опробования проверяют следующее:

• -   центральная система ССМ, преобразователи и датчики не должны иметь механических повреждений и дефектов, влияющих на их работоспособность;

• -   соответствие комплектности технической документации на датчики и в целом ССМ;

• -   соединения в разъемах питания ССМ, поверочного и вспомогательного оборудования должны быть надежно закреплены;

• -   маркировка ССМ должна быть четкой и хорошо читаемой;

• -    центральная система в комплекте с датчиками, вспомогательное и поверочное оборудование должны быть размещены в соответствии с их эксплуатационной документацией;

на экране АРМ ССМ должны отображаться показания всех датчиков, включенных в конфигурацию ССМ.

• -    версия ПО проверяется командой confver или sysinfo из любой терминальной программы (например, ПО «Hyper Terminal», входящего в состав Windows ХР), номер версии для модификации АМК должен быть не ниже 84, для модификации АМС — не ниже 7.

• 8.2 Определение метрологических характеристик ИК метеостанций

Первичная и периодическая поверка ССМ проводится с помощью портативных поверочных комплексов Kill 1-1 - Kill 1-4 (или СПК-1 - СПК-4) и специального программного обеспечения поверочных лабораторий, далее СПО ПЛ, включающего АСП АМИИС и ЭСП. При поверке данные измерений ССМ запрашиваются с помощью специального модуля СПО, либо при помощи ПО «Нурег Terminal». Все данных синхронных отсчетов заносятся в протоколы СПО ПЛ.

• 8.2.1 Проверка погрешности канала измерения атмосферного давления

Проверка основной погрешности канала измерения атмосферного давления проводится в следующем порядке:

• 8.2.1.1     Датчик атмосферного давления (ДД) типа РТВ 220 (или РТВ 330, или РМТ 16, или BARO-1) в составе ИК и эталонный барометр К1111-1 устанавливают на одном уровне, подключают вакуумный шланг пневмораспределителя к выходному штуцеру датчика давления и запускают ССМ и КПП-1 в нормальную работу.

Примечание - поскольку ИК атмосферного давления содержит только ДЦ с цифровым выходом, то показания ИК давления и ДД идентичны.

С помощью вакуумного насоса-компрессора задают поверяемую отметку шкалы (предварительное задание с погрешностью не более ± 3 гПа), соответствующую началу диапазона измерений канала. Начало и конец диапазона измерений должны быть указаны в формуляре (или паспорте) на ССМ.

• 8.2.1.2    С помощью устройства изменения давления типа УИДС-1, входящего в состав К1111-1, выполняют точное задание поверяемой отметки шкалы с погрешностью не более ±10 Па.

• 8.2.1.3    Выдерживают на поверяемой отметке шкалы не менее 2 мин.

• 8.2.1.4    Для определения основной погрешности рекомендуемые отметки шкалы: 600, 700, 800,900,1000,1100 гПа.

• 8.2.1.5    Проводят синхронные отсчеты атмосферного давления: давление на каждой заданной отметке шкалы выдерживают до стабилизации давления (не менее чем 2 мин.) и проводят не менее пяти синхронных отсчетов с интервалом не менее 10 с по эталонному (Рэ;) и показанию ИК (Рщ).

• 8.2.1.6    Определяют разность показаний между эталонным барометром и ИК с ДД из состава ССМ по формуле на каждой отметки шкалы

ЛР₍ = Рэ,-Рп_ь         (1)

где:

АР, — разность показаний атмосферного давления между эталонным барометром и ИК с ДД на i -ой отметке шкалы, гПа;

Prii - значение атмосферного давления, измеренное ДД на i - ой отметке шкалы, гПа;

Рэ₍ - значение атмосферного давления, измеренное эталонным барометром на i - ой отметке шкалы, гПа.

• 8.2.1.7    Далее анализируют выполнение условий

|ДР<| < 4.                         (а)

(2) |ДЛ| >4,                       (б)

где: Л_р, - предел допускаемой основной погрешности ДД,

если выполняется условие (а), то определяют основную погрешность ДД, равную АР/ с обратным знаком, и переходят к п. Ошибка! Источник ссылки не найден.;

если выполняется условие (б), то приступают к определению поправок по всей шкале - см. приложение Г и повторно выполняют п.8.2.1.4-8.2.1.7.

• 8.2.1.8    Если основная погрешность после ввода поправок превышает предел допускаемой основной погрешности (условие (б)), то ДД и ИК с ним признают непригодным к эксплуатации и бракуют.

• 8.2.2 Проверка погрешности канала измерения температуры

Проверка погрешности канала измерения температуры ССМ проводится в следующем порядке:

• 8.2.2.1     Осуществляют подготовку к работе поверочного оборудования в соответствии с его РЭ. Датчики температуры (ДТ) в составе ИК ССМ (воздуха - типа HMP-45D, QMH102 HMP-155D - негерметичные, грунта типа ТСПТ300 - герметичные) и эталонные термометры типа ПТСВ-2К-1 устанавливают в центре термокамеры (негерметичные) или в жидкостном термостате термокамеры (герметичные). Выдерживают в нормальных условиях эталонный термометр и датчик ИК не менее 30 мин.

• 8.2.2.2    Каждую заданную отметку температурной шкалы выдерживают до стабилизации температуры (не менее чем 15 мин) и проводят не менее пяти синхронных отсчетов с интервалом не менее 10 с по эталонному термометру и проверяемому ИК температуры.

• 8.2.2.3    Проводят синхронные отсчеты по показаниям эталонного термометра и проверяемого ИК температуры. По результатам измерений определяют разности показаний между эталонным термометром и ИК температуры, среднее квадратическое отклонение разности показаний на каждой отметке шкалы, контролируют статистическую однородность выборки по формулам, приведенным в приложении Д.

• 8.2.2.4    Далее анализируют выполнение условий:

|А^| < A_t                            (а)

(3)

|A/_SJ| >А<                                (б)

где: А, - предел допускаемой основной погрешности ИК температуры (.1),

если выполняется условие (а), то определяют основную погрешность ИК температуры, равную At_si с обратным знаком, и переходят к п. 0;

если выполняется условие (б), то средствами АРМ ССМ вводят поправки по всей шкале - и повторно выполняют п.8.2.2.4-8.2.2.4. Если основная погрешность не превышает предел допустимой основной погрешности (условие (а)), и изменение поправок шкалы за МПИ не превышает условие (9), то ИК температуры признают пригодным к эксплуатации, в противном случае ИК температуры бракуют.

• 8.2.3 Проверка основной погрешности канала измерения влажности воздуха

Проверка основной погрешности канала измерения влажности воздуха ССМ проводится в следующем порядке:

• 8.2.3.1     Осуществляют подготовку к работе поверочного оборудования в соответствии с РЭ.

• 8.2.3.2    Датчики влажности из состава ИК ССМ и эталонный термогигрометр типа ИВА-6Б устанавливают в солевой гигростат типа ПСГ-1, обеспечивают его герметичность и выдерживают не менее 30 минут при температуре (20 ± 5) °C.

• 8.2.3.3    Затем проводят серию из не менее 5-и синхронных отсчетов значений относительной влажности по эталонному гигрометру и проверяемому ИК влажности на каждой из поверяемых отметок шкальк (например, 11,3 %,

• 33,1 %, 75,5 %, 97,6 %), которые создают в солевом гигростате типа ПСГ-1 в соответствии с методикой, приведенной в Приложении Б, или в термовлагокамере из состава СПЛ-1.

По результатам измерений определяют разности показаний между эталонным термогигрометром и проверяемым ИК влажности, среднее квадратическое отклонение разности показаний на каждой отметке шкалы, контролируют статистическую однородность выборки по формулам (приложение Д).

• 8.2.3.4    Далее анализируют выполнение условий:

lAR-sz’l < Ад                               (а)

(7) |АЛн| >Ая                       (б)

где: А_л - предел допускаемой основной погрешности ИК влажности (.1), если выполняется условие (а), то определяют основную погрешность ИК влажности, равную ARsi с обратным знаком, и переходят к п. 8.2.3.7 ;

если выполняется условие (б), то выполняют контроль изменения поправок за МПИ и ввод поправок шкалы (пп. 8.2.3.5,8.2.3.6 ).

• 8.2.3.5    Изменение поправки шкалы за МПИ должно удовлетворять неравенству:

|Ая* — А^_у| <Ар                            (8)

где: A_SI* - поправка шкалы ИК влажности за текущий МПИ, °C;

A_Sik-r~ поправка шкалы ИК влажности за предыдущий МПИ, °C.

8.23.6 Ввод поправок осуществляется средствами АРМ ССМ. После ввода поправок проводят цикл измерений для определения основной погрешности ИК влажности (пп. 8.2.3.3 - 8.2.3.5 ). Данные запрашиваются с учетом введенной поправки.

8.2.3.7    Если основная погрешность не превышает предел допустимой

основной погрешности (условие (а)), и изменение поправок шкалы за МПИ не превышает условие (9), то ИК влажности признают пригодным к эксплуатации, в противном случае ИК влажности бракуют.

8.2.4 Проверка основной погрешности канала измерения скорости и направления ветра

Первичная или послеремонтная проверка основной погрешности ИК скорости ветра осуществляется при помощи СПЛ - стационарной поверочной лаборатории . Периодическая поверка осуществляется на месте эксплуатации при помощи МАПЛ путем поэлементной проверки характеристик составных частей и преобразовательных схем механического датчика ветра (анеморумбометра), соответствие которым гарантирует измерение параметров ветра с метрологическими характеристиками типа СИ, а также контрольным синхронным сличением показаний скоростей ветра эталонного и проверяемого канала в естественных условиях.

• 8.2.4.1    Поверка в портативной аэродинамической установке (ПАТ) Установить датчик скорости ветра (ДСВ) в рабочую зону ПАТ в

соответствии с Руководством по эксплуатации АГВР.4381-006-79762476-08 РЭ.

• 8.2.4.1.1   Последовательно задать скорость воздушного потока 0,5, 5, 20,30 и 55 м/с.

Примечание - (отметки шкалы более 30 м/с при технической возможности выполняется в СПН-4, иначе при помощи ЗПВ в соответствии с п. 8.2.4.2.2)

Затем проводят серию из не менее 5-и синхронных отсчетов значений скорости воздушного потока по ПАТ и проверяемому ИК с ДСВ на каждой из проверяемых отметок шкалы - при прямом и обратном порядке следования значений.

• 8.2.4.1.2

Для каждого значения заданной скорости рассчитывают среднее арифметическое Psz_cp ИК скорости ветра. По результатам измерений определяют разности показаний между заданной и измеренной Vsi _ф. ИК с ДСВ скоростью воздушного потока, среднее квадратическое отклонение разности показаний на каждой отметке шкалы, контролируют статистическую однородность выборки по формулам (приложение Д).

• 8.2.4.1.3   Далее анализируют выполнение условий:

|АKy/cpl < А_г                                     (9)

где: A Vsi - погрешность ИК с ДСВ на поверяемой отметке шкалы;

Аи- предел допускаемой основной погрешности ИК скорости воздушного потока (.1).

• 8.2.4.1.4 Если основная погрешность не превышает предел допускаемой основной погрешности, то ИК скорости воздушного потока признают пригодным к эксплуатации, в противном случае его бракуют.

• 8.2.4.2 Поэлементная поверка на месте эксплуатации

• 8.2.4.2.1   Определение момента трения оси воздушного винта

Для определения момента трения оси необходимо снять воздушный винт и установить датчик на горизонтальной поверхности.

В торсионный диск установить грузы так, чтобы создаваемый крутящий момент составлял 2,6 гхсм (с одной стороны ввинтить винт массой 1 г на расстоянии 3 см от центра, с диаметрально противоположной стороны ввинтить винт массой 0,1 г на расстоянии 4 см от центра).

Установить торсионный диск на ось, вращением выставить горизонтально линию установки грузов, затем диск отпустить.

Если диск приведет ось в движение - переходят к следующему пункту проверки ИК скорости и направления ветра, иначе ИК скорости и направления ветра признают негодным к дальнейшей эксплуатации.

• 8.2.4.2.2   Определение абсолютной погрешности преобразования частоты вращения вала в значение скорости воздушного потока.

Для определения основной погрешности канала измерений скорости ветра выполняют следующие операции:

• -   подключают к валу приводной механизм ЗПВ (Приложение В);

• -   подключают кабель связи ЗПВ к ПК;

• -   последовательно задают (программой с ПК) скорости вращения (Иэ/) ЗПВ 60, 600, 1200, 2400 и 4200 об/мин и снимают соответствующие им синхронные отсчеты скорости ветра (Р}). На каждой проверяемой отметке шкалы снимают не менее 5 отсчетов (N - число отсчетов) скорости ветра;

• -   определяют А И - среднее значение разности измеряемой и имитируемой скорости ветра на каждой поверяемой отметке шкалы по формуле:

  ДК =

(Ю)

Если А И, не превышает ±0,003% х У_э переходят к следующему пункту проверки ИК скорости и направления ветра, иначе ИК скорости и направления ветра признают негодным к эксплуатации.

• 8.2.4.2.3 Определение момента трения флюгера

Для определения момента трения флюгера необходимо установить датчик на горизонтальной поверхности, на датчик установить пружинный торсиометр так, чтобы ось вращения флюгера датчика совмещалась с отметкой ("Ф") на пружинном торсиометре.

Приложить перпендикулярное (при деформации пружины направление усилия необходимо менять, сохраняя перпендикулярность) усилие к пружине торсиометра, в момент движения флюгера снять показания по шкале торсиометра.

Если зафиксированное значение момента менее 40 г*см - переходят к следующему пункту поверки ИК скорости и направления ветра, иначе ИК скорости и направления ветра признают негодным к эксплуатации.

• 8.2.4.2.4   Определения абсолютной погрешности измерения направления воздушного потока.

Для определения основной погрешности канала измерения направления воздушного потока выполняют следующие операции:

• -   устанавливают датчик скорости и направления ветра в составе ИК ССМ на лимб (Приложение В);

• -    задают скорость вращения 5 м/с;

• -   последовательно устанавливают флюгер ДСВ в положения 0°; 90°; 180°; 270°, а затем в обратной последовательности - 270°; 180°; 90°; 0°;

• -   в каждом из положений снимают отсчет по лимбу ф₀, и с выхода канала измерений ССМф,;

• -   определяют абсолютную погрешность:

Аф_/ = Ф/-ф_0/,                             (11)

Если Аф, не превышает предела допускаемой основной погрешности измерения направления ветра (.1), переходят к следующему пункту проверки ИК скорости и направления ветра, иначе ИК скорости и направления ветра признают негодным к эксплуатации.

• 8.2.4.2.5   Определение основной погрешности измерительного канала скорости ветра по эталонному анемометру в естественных условиях

После установки ДСВ в составе ССМ на метеорологической мачте проводят определение основной погрешности измерительного канала скорости ветра по эталонному анемометру в естественных условиях. Для этого эталонный анемометр устанавливают на специальном кронштейне на мачте на расстоянии не более 0,5 м от проверяемого ИК с ДСВ.

Затем переводят ССМ в режим нормальной работы и проводят серию (не менее 20) синхронных отсчетов значений мгновенной скорости ветра по эталонному анемометру и проверяемому ИК ДСВ. Далее определяют среднюю разность показаний, среднее квадратическое отклонение разности показаний проверяемого ИК ДСВ и эталонного анемометра, контролируют статистическую однородность результатов измерений по формулам (приложение -Д).

Средняя разность показаний не должна превышать предела основной допускаемой погрешности (.1).

• 8.2.5 Проверка основной погрешности канала измерений количества осадков

• 8.2.5.1     По каналу измерений количества осадков проводят подготовительные работы по РЭ на осадкомер. Подготавливают мерный стакан (или мензурку) к проведению измерений.

• 8.2.5.2    Переводят станцию в режим нормальной работы и выполняют следующие операции:

• 8.2.5.3    Снимают кожух корпуса осадкомера и смачивают приемное отверстие.

• 8.2.5.4    Контролируют состояние датчика (преобразователя) осадков типа RG (например, RG370, модель 61824, диаметр 200 мм, порог срабатывания 0,25 мм (осадков) при 7,85 мл воды в соответствии с ЭД).

• 8.2.5.5    Наливают в мерный цилиндр (или мензурку) 7,85 мл дистиллированной воды.

• 8.2.5.6    Выливают воду из мерного цилиндра (или мензурки) через устройство разбрызгивания (состоящее из дозатора и приемного сосуда) в приемную камеру (сначала наполняется левый лоток, а после его опрокидывания наполняется правый лоток) датчика (преобразователя) осадков, затем повторяют операцию два раза и контролируют чувствительность датчика (порог срабатывания - лоток должен перевернуться по последней капле).

• 8.2.5.7    Наливают в мерный цилиндр (или мензурку) 10 мм (314 мл) дистиллированной воды¹.

• 8.2.5.8    Выливают воду из мерного цилиндра через устройство разбрызгивания (состоящее из дозатора (например, пипетки, капельницы) и приемного сосуда) в приемную камеру датчика (преобразователя) осадков; скорость подачи воды в приемное отверстие осадкомера должна быть не менее 45 секунд на каждое переворачивание лотка.

• 8.2.5.9    Отсчитывают показания количества осадков (мм) с экрана монитора станции и определяют абсолютную погрешность измерения количества осадков по формуле:

ДМ = Мом.-Мж                        (12)

где: ДМ - абсолютная погрешность измерения осадков, мм;

Мам. - количество осадков, измеренное ИК осадков, мм;

М_эт. - количество осадков, вылитое из мерного цилиндра, мм.

• 8.2.5.10   Если абсолютное значение ДМ не превышает предела допускаемой основной погрешности Лл/(.1), то измерительный канал станции с датчиком осадков признают годным к эксплуатации. Если абсолютное значение основной погрешности превышает предел допускаемой погрешности, то ИК бракуют.

При положительных результатах поверки оформляют свидетельство о поверке ССМ и в формуляр вносят соответствующую запись, заверенную поверительным клеймом в соответствии с Порядком проведения поверки СИ.

При отрицательных результатах поверки всех каналов, ССМ к дальнейшей эксплуатации не допускают, свидетельство о поверке и запись в формуляре аннулируют и выдают извещение о непригодности с указанием причин согласно 11орядку проведения поверки СИ.

При отрицательных результатах поверки одного или нескольких каналов выдается извещение о непригодности на соответствующий ИК, па станцию оформляется свидетельство о поверке с указанием поверенных ИК ССМ на оборотной стороне.

Разработали

Иач. отдела 201 ФГУП «ВНИИМС»

Вед.инженер отд. 201

ФГУП «ВНИИМС»

Согласовано в части раздела 8.2.4

проверке погрешности

канала измерения скорости и направления ветра и направления воздушного потока

И.о. руководителя научно-исследовательской лаборатории эталонов и измерений в области аэрогидрофизических параметров ФГУП «ВНИИМ им. Д.И. Менделеева»

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНЦИЙ СЕТЕВЫХ МЕТЕОРОЛОГИЧЕСКИХ

Таблица А1

МЕТОДИКА ПРИГОТОВЛЕНИЯ НАСЫЩЕНЫХ РАСТВОРОВ СОЛЕЙ

Б.1 При подготовке растворов используют абсолютно чистое оборудование. При необходимости его тщательно моют и прополаскивают несколько раз (окончательно - дистиллированной или деионизированной водой).

Б.2 Подготавливают дозы солей в соответствии с указанными в п. Б.5.2 соотношениями с использованием мерных приспособлений. Емкости с солями маркированы производителем, а чистота соли в них: не хуже марки «ХЧ».

Б.З Вода, применяемая для приготовления растворов: дистиллированная или деионизированная с электропроводностью не более 0,25 мкСм/см.

Б.4 Подготавливают оборудование, а соли используют чистыми, неиспорченными от контакта с окружающим воздухом.

Б.5 Подготовка растворов

Б.5.1 Запрещено наливать воду в сухую соль LiCI, т.к. соль может мгновенно разогреться и разлететься за пределы емкости (LiCI - опасна для дыхания, а ее раствор едок).

Б.5.2 Подготавливают к работе тщательно промытую емкость для раствора

соли.

Наливают в нее воду, соблюдая следующие соотношения соли и воды для:

Б.5.3 Засыпают в емкость отмеренную порцию соли малыми дозами, постоянно перемешивая раствор, до получения состава раствора в емкости из 10...40% жидкости и соответственно из 90...60 % нерастворенной соли.

Б.5.4 Переливают полученные насыщенные растворы в рабочие камеры (эксикаторы) солевого гигростата.¹

Примечания

• 1. Мерные приспособления, которые использовались при подготовке раствора, должны быть сполоснуты и просушены.

• 2. Перед использованием растворы в емкостях отстаивают примерно сутки для достижения в них равновесного состояния фаз.

Б.6 Если раствор не применен через сутки после приготовления, дату его приготовления записывают на наклейку на емкость. Емкость с хранящимся раствором тщательно закупоривают².

Б.7 Таблица значений относительной влажности воздуха над насыщенными растворами солей:

УСТАНОВКА ЗПВ-1 НА ДАТЧИКЕ ВЕТРА

Блок шагового двигателя ЗПВ-1

Блок управления

ЗПВ-1

Рисунок В.1 - Задатчик параметров ветра ЗПВ-1 с приводным механизмом (блоком шагового двигателя), подключенным к оси датчика скорости ветра RM Young (Model 05103), и блоком управления

ОПРЕДЕЛЕНИЕ МНОГОТОЧЕЧНЫХ ПОПРАВОК ШКАЛЫ ДД

Г. 1 Определение многоточечных поправок шкалы проводится при прямом и обратном ходе давления. Измерение ДД запрашивается без учета ранее введенной поправки. Рекомендуемые отметки шкалы: 600, 700, 800, 900, 1000, 1100 гПа.

Г.2 При определении поправок контролируют разность показаний при прямом и обратном ходе давления. Максимальная разность показаний ДД не должна превышать 5 Па, иначе ДД бракуют.

Г.З Определяют разность показаний между эталонным и ДД из состава ИК ССМ на каждой поверяемой отметке шкалы (п. 8.2.1.6 ). Поправки шкалы определяются как среднее по результатам измерений прямого и обратного хода давления:

л _^=1ДЛ

где: Apt - поправка шкалы на i - ой отметке шкалы, гПа;

АР[ - разность показаний между эталонным барометром и ДД на каждой отметке шкалы;

N - количество отсчетов на i - ой отметке шкалы.

Г.4 При поверке контролируется изменение поправок шкалы за МПИ.

Изменение поправки должно удовлетворять неравенству

где: А_р - предел допускаемой основной погрешности ДД;

A_sik - поправка шкалы ДД за текущий МПИ, °C; A_Sik^i - поправка шкалы ДТ за предыдущий МПИ, °C, иначе ДД признают непригодным к эксплуатации.

9.2.1.1 Ввод поправок осуществляется средствами АРМ ССМ при поверке по каналу ССМ, или средствами, обеспечиваемыми интерфейсом СИ типа РТВ220/РТВ330 при подключении ДД к ПК.

ОПРЕДЕЛЕНИЕ СТАТИСТИЧЕСКИХ ХАРАКТЕРИСТИК ВЫБОРКИ И ОЦЕНКИ СТАТИСТИЧЕСКОЙ ОДНОРОДНОСТИ

ГЛ Разность показаний между эталонным и поверяемым средством измерения (СИ) на j - ом отсчете определяется по формуле:

(*0; Т ^7                       (Г-1)

Г.2 Среднее значение разности показаний между эталонным и поверяемым СИ на i - ой отметке шкалы определяется по формуле (Г.2):

(Г.2)

Г.З Среднее квадратическое отклонение поправки на i - ой отметке шкалы определяется по формуле (Г.З):

27₌₁(Д_5; - Дх,)²

Г.4 Контроль статистической однородности

На каждой отметке шкалы контролируют статистическую однородность результатов измерений в выборке из N измерений, которая обеспечивает выполнение неравенства:

|Ах_у-АД< Зо,-.                       (Г.4)

Если неравенство (Г.4) не выполнено, j - ю пару отсчетов из выборки измерений исключают и делают дополнительные измерения, а затем вычисления по формулам (Г.1) - (Г.4) повторяют.

Обозначения в формулах:

i - номер отметки шкалы;

j - номер отсчета;

N- число отсчетов в серии измерений на - ой отметке шкалы.

xqj - показания эталонного СИ на j - ом отсчете;

Xj - отсчет показания по поверяемого СИ на j - ом отсчете;

До₇ - поправка шкалы эталонного СИ на j - ом отсчете;

Дх₇ - разность показаний эталонного и поверяемого СИ на j - ом отсчете;

Д_5/ - поправка шкалы поверяемого СИ на i - ой отметке шкалы (средняя разность показаний между эталонным и поверяемым СИ);

о, - среднее квадратическое отклонение поправки на i - ой отметке шкалы.

26

¹

Объем жидкости, необходимый для калибровки датчиков осадков типа RG, определяется по

²

Пр имечание.

В зависимости от частоты применения и рабочего состояния аппаратуры растворы солей сохраняют свои характеристики 6-12 месяцев (после этого срока их заменяют свежими).
