^//  <7'

МИНИСТЕРСТВО МЕДИЦИНСКОЙ ПРОМЫШЛЕННОСТИ

ВПО 'Союзмедприбор'

МОСКОВСКИЙ ЗАВОД ЭЛЕКТРОМЕДИЦИНСКОЙ АППАРАТУРЫ

*ЭМА*

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ЭХОЭНЦЕФАЛОСКОП ПЕРЕНОСНЫЙ ЭЭС-12

Me.оды и средства поверки Э24-000-00 Д1

Настоящие методические указания распространяются на эхоэнцефалоскопы переносные ЭЭС-12 и устанавливают методы и средства их первичной и периодической поверки.

Один раз в год и после ремонта прибор подлежит поверке.

Первичная поверка при выпуске из производства производится метрологической службой Госстандарта, перио-дическая поверка и поверка при выпуске из ремонта производится ведомственной метрологической службой Минз дратва СССР.

  • l.zОперации и средства поверки

При проведении поверки должны выполняться опервт-ции, указанные в табл. 1 и Применяться средства, указанные в табл. 2.

Таблица .1

Наименование операции

№ пункта методики

1. Внешний вид и опробование

3, 1: 3. 2

7

2. Определение метрологических

параметров

3. 3

Определение погрешности изме-

рения линейных размеров

3. 3. 1

Определение аксиальной разре-

шаюшей способности

3. 3. 2

Определение отношения сигнал/шум

3. 3. 3

- 3 -

Таблица 2

Средетва поверки

Параметры

Требуемое зилч^ параметра

Образцовые

♦ .

1. Мера МАДП-2

Линейные

тАЗ. 836. 054

размеры

®т 20 “0 1(30 мм

&ддому.гату4Ь№?>£

2. Испытальиая

ванна

тА5. 178. 010

3. Аттенюатор Д2-46А

ослабление

ОТ 0 по 20 дБ

4. Линейка измеритель-

-

пая металлическая

ГОСТ 427-75

длина

150 мм

5. Осциллограф кл. 2 ГОСТ 22737-77

длительность

от 0, 5 до 10 мкс

Примечание:

  • 1. Применяемые образцовые средства поверки должны иметь свидетельство или клеймо о государственной поверке.

  • 2. Разрешается применять аналогичные средства, обеспечивающие указанные параметры.

  • 3. В случае получения орипатсльного результата по ншой из изложенных операций дальнейшая поверка прекращается.

Условия поверки

!• При проведении поверки должны соблюдаться еле-дуюшие условия:

_ окружающая температура .20 + 5 С,

  • - относительная влажность 65 + 15 % при темпера- . туре воздуха 20 + 5°С,

  • - атмосферное давление 100 + 4 кПа (75СН30 мм рт, ст),

  • - напряжение питания 220 В + 2 %•

  • 2. 2. Перед проведением поверки следует установить

и подготовить поверяемый прибор и средства в соответствии с указаниями, изложенными в инструкциях по эксплуатации,

  • 3. Проведение поверки

  • 3. 1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

  • - комплектность прибора должна соответствовать указанной в паспорте завода-изготовителя.

  • - маркировка должна соответствовать ГОСТ 20790-75,

  • - прибор не должен иметь дефектов покрытий и элемен

тов, препятствующих проведению прверки. и эксплуатации,

  • - шкала измерителя линейных размеров должна быть отградуирована в пределах от 20 до 160 мм, цена деления Шкалы 1 мм, каждое десятое должно быть оцифровано. Цифры на шкале должны соответствовать ГОСТ 29.30-62.»

3. 2. Опробование

3. 2. Регулируя ручки управления ЯРКОСТЬ, ФОКУС,

*, убедитесь в возможности получения

яркого, четкого изображения в пределах рабочей площади экрана, линии развертки, генераторного импульса измерительной метки.

. 3. 2. 2. Проверка размера изображения эхограммы.

Подключите зонд на частоту 1, 76 МП1. Регулируя мощность, получите на экране изображение генерируемого импульса, ограниченного по амплитуде. Измерительной линейкой измерьте амплитуду генерируемого импульса, которая должна быть не менее 40 мм и длину горизонтальной развертки, которая должна быть не менее 80 мм. Длину развертки измерьте для двух крайни., положений ручки МАСШТАБ.

3.3. Определение метрологических параметров

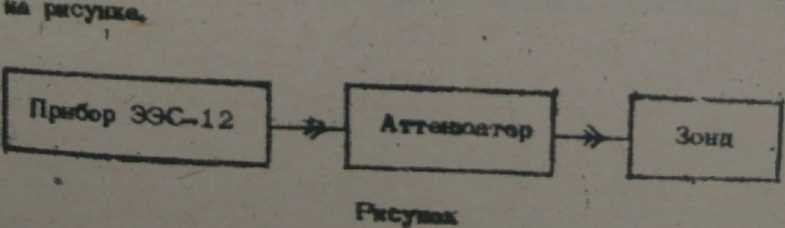

3. 3. 1. Определение погрешности измерения линейных размеров должно производиться по схеме, приведенной из ' рисунка. Установите зонд на меру МАДП-2 тАЗ. 836. 054,

• ■

аттенюатор - в положение 10 дБ. Регулируя мощность и .       ’

усиление, довести амплитуду первого отраженного сигнала1 до

ограничения. Аттенюатор установить на 'Ог и измерить рас

стояние до отраженных сигналов.

Погрешность в миллиметрах определяется по формуле:

Д ® С “* С изм

Прибор считается годным, ясли погрешность уаов-яетворает ГОСТ 24354-81.,

3, 3. 2. Определение аксиальной разрешающей способ-ноете должно производиться для всех видов зондов, входящих п комплект. Проверяемый зонд установить в испытательную ванну тА5. 178. 010 и подучить на экране изображение отраженного сигмала в соответствии с методикой п. 3. 3. 3.

ч

Установить аттенюатор в положение 20 дБ и регулируя ручками МОЩНОСТЬ и УСИЛЕНИЕ установить на экране вертикальный размер изображения отраженного импульса, равный 3        масштабной сетки. Подключить сманишь гр дф клас

са II к гнезду ВИДНО. Синхронизацию осциллографа осуществить имлу/ц.самм с контрольного гнезда СИНХРОНИЗАЦИЯ.

Измерить длительность импульса на уровне О. 5 от максимального значения.

Прибор и.г.пс. годам, если         МСМально. _

|ч<цнхмцей способности удовлетворит ГОСТ 24854-81.

з. з, 3. Оирвязди«. отношвш.я 0Ж[         ,1ацжю про_

•^«-ться да ьсм зонда, «Ж.Д-ШО в         с п<ливдыи

'* •"'■"•“’'“Р*. млжяавмого дс anM% щжввядао*

Э' прибора подключить X входу аттенюатора, исследуемому зонду. Зонд установил. тА5. 178. 010, в которой на расстоя-0, 88 МГц и 195 мм для зонда отражающую плоскость. Ось потенциевыведенную под шлиц, повернуть в крайнее левое положение, ручку МОЩНОСТЬ - в крайнее правое, аттенюатор - в положение 40 дБ.

Разъем ' выход аттенюатора - к в испытательную ванну Нии 100 мм для зонда 1, 76 МГЦ установить метра ОГРАНИЧЕНИЕ,

Прибор считается годным, если отношение си гнал/шум удовлетворяет ГОСТ 24854-81.

  • 4. Оформление результатов поверки

  • 4, 1. В паспорте прибора, который отвечает требованиям настоящих методических указаний. ставится отметка о поверке, содержащая:

  • - подпись поверителя,

  • - дату поверки,

  • - оттиск клейма поверителя.

  • 4. 2. При получении отрицательного результата при поверке, приборы признаются непригодны мн к применению и направляются на доработку.

ясне flftparioiiH приборы подлежат повторной поверни. •
