ИЗМЕРИТЕЛИ ПАРАМЕТРОВ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ MRU-20, MRU-105, MRU-120, MRU-200

МЕТОДИКА ПОВЕРКИ

MRU-200-09 МГ1

Москва 2009 г.

Содержание

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

  • 5.1 Внешний осмотр

  • 5.2 Опробование.

  • 5.3 Определение метрологических характеристик.

5.3.1 Определение абсолютной погрешности измерения напряжения переменных помех.

5.3.2 Определение абсолютной погрешности измерения частоты помех. (Только для MRU-200).

• 5.3.3 Определение абсолютной погрешности измерения сопротивления защитных проводников 2-х полюсным методом

• 5.3.4 Определение абсолютной погрешности измерения сопротивления 2-х полюсным методом. (Только для MRU-20)

• 5.3.5 Определение абсолютной погрешности измерения сопротивления заземляющего устройства 3-х полюсным методом

• 5.3.6 Определение абсолютной погрешности измерения сопротивления заземляющего устройства 4-х полюсным методом. (Только для MRU-105, MRU-120, MRU-200)

• 5.3.7 Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства 3-х полюсным методом с использованием клещей. (Только для MRU-105, MRU-120, MRU-200 при наличии измерительных клещей C-3).

• 5.3.8 Определение абсолютной погрешности измерения удельного сопротивления грунта. (Только для MRU-105, MRU-120, MRU-200).

• 5.3.9 Определение абсолютной погрешности измерения сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей. (Только для MRU-120, MRU-200 при наличии передающих клещей N-1 и измерительных клещей

C-3)

• 5.3.10 Определение абсолютной погрешности измерения сопротивления заземляющего устройства импульсным методом. (Только для MRU-200).

• 5.3.11 Определение абсолютной погрешности измерения силы тока утечки. (Только для MRU-200 при наличии измерительных клещей C-3 или гибких клещей F-1).

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ПРИЛОЖЕНИЕ Б (Рекомендуемое)

ПРИЛОЖЕНИЕ В (Рекомендуемое)

ПРИЛОЖЕНИЕ Г (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители параметров заземляющих устройств MRU-20, MRU-105, MRU-120, MRU-200 (далее по тексту - «измерители») и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

Продолжение таблицы 1

1.2. При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

MRU-200-09 МП Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• •  температура окружающей среды, °С                от 15 до 25;

• •  атмосферное давление, кПа                        от 85 до 105;

• •  относительная влажность воздуха, %                от 30 до 80;

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 4.3 Перед определением метрологических характеристик необходимо произвести калибровку измерительных клещей C-3 в соответствии с руководством по эксплуатации на поверяемый измеритель. (Только для MRU-105, MRU-120, MRU-200 и только при наличии измерительных клещей в комплекте измерителя.)

• 4.4 Перед определением метрологических характеристик необходимо провести компенсацию измерительных проводников в соответствии с руководством по эксплуатации на поверяемый измеритель. (Только для MRU-20, MRU-120, MRU-200.)

• 4.5 В качестве элементов питания поверяемого измерителя, необходимо использовать щелочные (алкалиновые) элементы питания 1,5 В типа LR6 (для MRU-20) или штатные аккумуляторы (для MRU-20, MRU-105, MRU-200). Использование солевых элементов питания недопустимо.

• 4.6 Определение метрологических характеристик должно производиться со штатными калиброванными проводами из комплекта измерителя.

При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:

• •  комплектности измерителя в соответствии с руководством по эксплуатации;

• •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• •  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

5.3.1 Определение абсолютной погрешности измерения напряжения переменных помех.

Поверяемый измеритель подключают к калибратору FLUKE 9100E (см. рисунок 1). Устанавливают поворотный переключатель режимов работы в положение - 2p. На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А для MRU-20; таблицей Б.1 Приложения Б для MRU-105; таблицей В.1 Приложения В для MRU-120; таблицей Г.1 Приложения Г для MRU-200. Измеритель производит измерение напряжения автоматически после включения питания нажатием на клавишу [о]. Фиксируют показания поверяемого измерителя, и результат заносят в эти же таблицы.

Рисунок 1 - Структурная схема определения абсолютной погрешности измерения напряжения переменных помех и частоты переменных помех.

где MRU - поверяемый измеритель, FLUKE-9100E - калибратор универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

AU= иизм -и_уСт                                              (1)

где   и_уст - показания калибратора;

и_изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А для MRU-20, таблицы Б.1 Приложения Б для MRU-105; таблицы В.1 Приложения В для MRU-120; таблицы Г.1 Приложения Г для MRU-200.

5.3.2 Определение абсолютной погрешности измерения частоты помех. (Только для MRU-200).

Поверяемый измеритель подключают к калибратору FLUKE 9100E (см. рисунок 1). Устанавливают поворотный переключатель режимов работы в положение - 2p. На калибраторе устанавливают значения в точках, в соответствии с таблицей Г.2 Приложения Г. Измеритель производит измерение частоты автоматически после включения питания нажатием на клавишу Го~|. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

Абсолютную погрешность измерения частоты помех определяют по формуле (2):

Af= ^зм -Густ                                              (2)

где   f_ycm - показания калибратора;

f_U3M - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Г.2 Приложения Г.

5.3.3 Определение абсолютной погрешности измерения сопротивления защитных проводников 2-х полюсным методом.

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 2), устанавливают поворотный переключатель режимов работы в положение 200 мА (для MRU-20) или 2p (для MRU-105, MRU-120, MRU-200). Включают питание измерителя нажатием на клавишу [~Ф~|. На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии с таблицей А.2 Приложения А для MRU-20; таблицей Б.2 Приложения Б для MRU-105; таблицей В.2 Приложения В для MRU-120; таблицей Г.3 Приложения Г для MRU-200. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эти же таблицы.

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения сопротивления защитных проводников 2-х полюсным методом,

где MRU - поверяемый измеритель,

Абсолютную погрешность измерения сопротивления для MRU-20, MRU-120, MRU-200 определяют по формуле (3):

(3)

где   R^t - значение установленное на магазине (катушке) сопротивлений;

Rh.™ - показания поверяемого измерителя;

Абсолютную погрешность измерения сопротивления для MRU-105 определяют по формуле (4):

(4)

где   R^t - значение установленное на магазине сопротивлений;

R_U3m - показания поверяемого измерителя;

Rnp = 0,026 [Ом] - сопротивление штатного провода 1,2 м из комплекта измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2 Приложения А для MRU-20; таблицы Б.2 Приложения Б для MRU-105; таблицы В.2 Приложения В для MRU-120; таблицы Г.3 Приложения Г для MRU-200.

5.3.4 Определение абсолютной погрешности измерения сопротивления 2-х полюсным методом. (Только для MRU-20).

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 3) и устанавливают поворотный переключатель режимов работы в положение 2p. Включают питание измерителя нажатием на клавишу На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии . с таблицей А.3 Приложения А. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

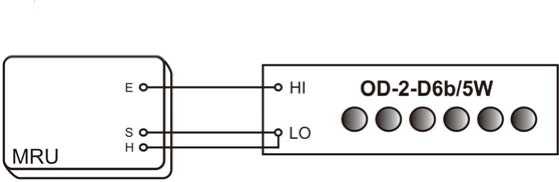

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения сопротивления 2-х полюсным методом (только для MRU-20),

где MRU-20 - поверяемый измеритель,

OD-2-D6b/5w - магазин мер сопротивлений заземления.

Абсолютную погрешность измерения сопротивления определяют по формуле (4).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.3 Приложения А.

5.3.5 Определение абсолютной погрешности измерения сопротивления заземляющего устройства 3-х полюсным методом.

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 4), устанавливают поворотный переключатель режимов работы в 3p. Включают питание измерителя нажатием на клавишу @. На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии таблицей А.4 Приложения А для MRU-20; таблицей Б.3 Приложения Б для MRU-105; таблицей В.3 Приложения В для MRU-120; таблицей Г.4 Приложения Г для MRU-200. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эти же таблицы.

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения сопротивления заземляющего устройства 3-х полюсным методом,

где MRU - поверяемый измеритель,

OD-2-D6b/5w - магазин мер сопротивлений заземления.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4 Приложения А для MRU-20; таблицы Б.3 Приложения Б для MRU-105; таблицы В.3 Приложения В для MRU-120; таблицы Г.4 Приложения Г для MRU-200.

5.3.6 Определение абсолютной погрешности измерения сопротивления заземляющего устройства 4-х полюсным методом. (Только для MRU-105, MRU-120, MRU-200).

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 5), устанавливают поворотный переключатель режимов работы в 4p. Включают питание измерителя нажатием на клавишу На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии таблицей Б.4 Приложения Б для MRU-105; таблицей В.4 Приложения В для MRU-120; таблицей Г.5 Приложения Г для MRU-200. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эти же таблицы.

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения сопротивления заземляющего устройства 4-х полюсным методом, удельного сопротивления грунта или сопротивления заземляющего устройства импульсным методом.

где MRU - поверяемый измеритель,

OD-2-D6b/5w - магазин мер сопротивлений заземления.

Абсолютную погрешность измерения сопротивления определяют по формуле (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.4 Приложения Б для MRU-105, таблицы В.4 Приложения В для MRU-120; таблицы Г.5 Приложения Г для MRU-200.

5.3.7 Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства 3-х полюсным методом с использованием клещей. (Только для MRU-105, MRU-120, MRU-200 при наличии измерительных клещей C-3).

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 6), провод E пропускают через захват измерительных клещей, устанавливают поворотный переключатель режимов работы в 3р Я. Включают питание измерителя нажатием на клавишу (dT). На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии с таблицей Б.5 Приложения Б для MRU-105; таблицей В.5 Приложения В для MRU-120; таблицей Г.6 Приложения Г для MRU-200. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эти же таблицы.

* HI OD-2-D6b/5W

_Л|П ссоссс

S О—■ н О—■

J

MRU

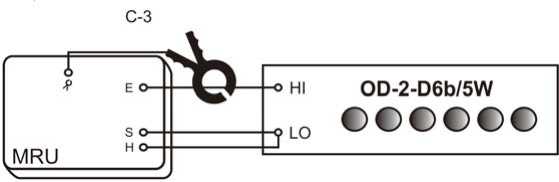

Рисунок 6 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления заземляющего устройства 3-х полюсным методом с использованием клещей,

где MRU - поверяемый измеритель, OD-2-D6b/5w - магазин мер сопротивлений заземления; C-3 - клещи измерительные C-3.

Абсолютную погрешность измерения сопротивления определяют по формуле (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.5 Приложения Б для MRU-105; таблицы В.5 Приложения В для MRU-120; таблицы Г.6 Приложения Г для MRU-200.

5.3.8 Определение абсолютной погрешности измерения удельного сопротивления грунта. (Только для MRU-105, MRU-120, MRU-200).

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 5), устанавливают поворотный переключатель режимов работы в р. Включают питание измерителя нажатием на клавишу На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии с таблицей Б.6 Приложения Б для MRU-105; таблицей В.6 Приложения В для MRU-120; таблицей Г.7 Приложения Г для MRU-200. Выполнение измерений производят нажатием клавиши START. При помощи клавиш и ▼ устанавливается расстояние между электродами равное 10 м. Повторно нажимают клавишу START. Фиксируют показания поверяемого измерителя, и результат заносят в эти же таблицы.

Абсолютную погрешность измерения удельного сопротивления грунта определяют по

где р _изм - показания поверяемого измерителя;

d = 10 м, расстояние между электродами установленное в измерителе;

R_E - значение, установленное на магазине сопротивлений;

л - 3,14.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.6 Приложения Б для MRU-105; таблицы В.6 Приложения В для MRU-120; таблицы Г.7 Приложения Г для MRU-200.

5.3.9 Определение абсолютной погрешности измерения сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей. (Только для MRU-120, MRU-200 при наличии передающих клещей N-1 и измерительных клещей C-3).

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 7), устанавливают поворотный переключатель режимов работы в О. Включают питание измерителя нажатием на клавишу [~6~|. На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии с таблицей В.7 Приложения В для MRU-120; таб-

MRU-200-09 МП

лицей Г.8 Приложения Г для MRU-200. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

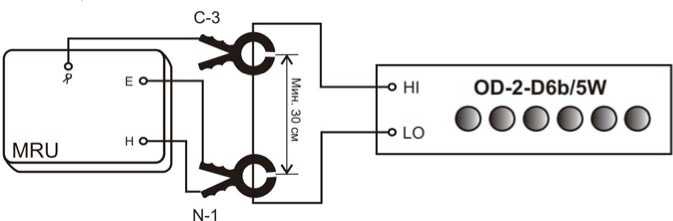

Рисунок 7 - Структурная схема определения абсолютной погрешности измерения сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей.,

где MRU - поверяемый измеритель,

OD-2-D6b/5w - магазин мер сопротивлений заземления;

C-3 - клещи измерительные C-3;

N-1 - клещи передающие.

Абсолютную погрешность измерения сопротивления определяют по формуле (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы В.7 Приложения В для MRU-120; таблицы Г.8 Приложения Г для MRU-200.

5.3.10 Определение абсолютной погрешности измерения сопротивления заземляющего устройства импульсным методом. (Только для MRU-200).

Поверяемый измеритель подключают к магазину мер сопротивлений заземления OD-2-D6b/5w (см. рисунок 5), устанавливают поворотный переключатель режимов работы в 4P Включают питание измерителя нажатием на клавишу Гб~|. На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии таблицей Г.9 Приложения Г. Выполнение измерений производят нажатием клавиши START. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицу.

Абсолютную погрешность измерения сопротивления определяют по формуле (3).

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Г.9 Приложения Г.

5.3.11 Определение абсолютной погрешности измерения силы тока утечки. (Только для MRU-200 при наличии измерительных клещей C-3 или гибких клещей F-1).

Поверяемый измеритель подключают к калибратору FLUKE 9100E (см. рисунок 8). Устанавливают поворотный переключатель режимов работы в положение - I. В меню измерителя выбирают тип подключенных клещей - C-3 или F-1. На калибраторе устанавливают значения в точках, в соответствии с таблицей Г.10 Приложения А (для клещей C-3 п.1 - п. 18; для клещей F-1 п.10 - п. 18). Измеритель производит измерение силы тока утечки автоматически после включения питания нажатием на клавишу [б]. Фиксируют показания поверяемого измерителя, и результат заносят в эту же таблицы.

—f

f

.MRU

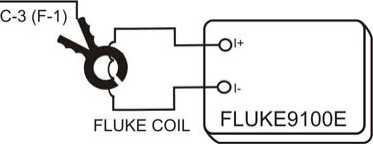

Рисунок 8 - Структурная схема определения абсолютной погрешности измерения силы тока утечки.

где MRU - поверяемый измеритель;

FLUKE-9100E - калибратор универсальный;

C-3, (F-1) - клещи измерительные C-3 или клещи гибкие F1;

FLUKE COIL - токовая катушка из комплекта калибратора FLUKE 9100E.

Абсолютную погрешность измерения силы тока утечки определяют по формуле (8): ^^{I 1}изм ^-1уст

где   1_уст - показания калибратора;

1_изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Г.10 Приложения Г.

• 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Протокол результатов поверки измерителя параметров заземляющих устройств MRU-20

Таблица А.1 - Определение абсолютной погрешности измерения напряжения переменных помех.

Таблица А.2 - Определение абсолютной погрешности измерения сопротивления защитных проводников 2-х полюсным методом.

Таблица А.3 - Определение абсолютной погрешности измерения сопротивления 2-х полюсным методом.

Таблица А.4 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства 3х полюсным методом.

Протокол результатов поверки измерителя параметров заземляющих устройств MRU-105

Таблица Б.1 - Определение абсолютной погрешности измерения напряжения переменных помех.

Таблица Б.2 - Определение абсолютной погрешности измерения сопротивления защитных проводников 2-х полюсным методом.

Таблица Б.4 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства 4х полюсным методом.

Таблица Б.5 - Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства 3-х полюсным методом с использованием клещей (C-3).

Таблица Б.6 - Определение абсолютной погрешности измерения удельного сопротивления грунта.

Протокол результатов поверки измерителя параметров заземляющих устройств MRU-120

Таблица В.1 - Определение абсолютной погрешности измерения напряжения переменных помех.

Таблица В.2 - Определение абсолютной погрешности измерения сопротивления защитных проводников 2-х полюсным методом.

Таблица В.4 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства 4х полюсным методом.

Таблица В.6 - Определение абсолютной погрешности измерения удельного сопротивления грунта.

Таблица В.7 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей. (N-1, C-3)

Протокол результатов поверки измерителя параметров заземляющих устройств MRU-200

Таблица Г.1 - Определение абсолютной погрешности измерения напряжения переменных помех.

Таблица Г.2 - Определение абсолютной погрешности измерения частоты помех

Таблица Г.4 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства 3х полюсным методом.

Таблица Г.6 - Определение абсолютной погрешности измерения электрического сопротивления заземляющего устройства 3-х полюсным методом с использованием клещей. (C-3)

Таблица Г.7 - Определение абсолютной погрешности измерения удельного сопротивления грунта.

Таблица Г.8 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства бесконтактным методом с использованием двух измерительных клещей. (N-1, C-3)

Таблица Г.9 - Определение абсолютной погрешности измерения сопротивления заземляющего устройства импульсным методом.

Таблица Г.10 - Определение абсолютной погрешности измерения силы тока утечки.

Для измерительных клещей C-3 п.1 - п.18

Для гибких клещей F-1 п.10 - п.18
