Методика поверки «Машина координатная измерительная ROYAL 152512» (МП №203-59-2017)

Настоящая рекомендация распространяется на машину координатную измерительную ROYAL 152512 (зав. № 1506280) (далее по тексту КИМ) с системой ЧПУ и устанавливает методику ее первичной и периодической поверок.

Основной целью поверки КИМ является определение соответствия КИМ параметрам, перечисленным в таблице 1.

Интервал между поверками -1 год.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

1.1. При проведении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 1.

Таблица 1

Примечание'. Допускается применение средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки соблюдают следующие требования безопасности, а также требования, изложенные в документации на поверяемые КИМ.

• 2.1. Электронная аппаратура в части требований безопасности должна соответствовать ГОСТ 22261-94 и ГОСТ 12.2.0070-75.

• 2.2. Электронная аппаратура КИМ и поверочного оборудования должны быть заземлены и перед ними на полу должны лежать резиновые коврики, во время поверки кожухи электронной аппаратуры должны быть закрыты.

• 2.3. До включения в сеть электронной аппаратуры должны быть подключены необходимые электрические кабели. Запрещается во время поверки отсоединять их, а также производить замену предохранителей.

• 2.4. Установленные предохранители должны соответствовать маркировке на панелях.

• 2.5. Запрещается вскрывать и переставлять составные части КИМ и поверочного оборудования при включенных в сеть кабелях питания.

3. УСЛОВИЯ ПОВЕРКИ

При проведении поверки КИМ соблюдают следующие условия:

• • - температура окружающей среды⁰ С.                    20±2,

• • - допускаемое изменение температуры

во время измерений °С/час.                                 ± 1 °С/ч; 2 °С/д; 1 °С/м

• • относительная влажность воздуха %, не более      от 40 до 70 без конденсата

не допускается прямое попадание солнца, близкое расположение источников тепла, внешние вибрации в соответствии с требованиями к условиям эксплуатации КИМ.

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки КИМ допускаются лица, изучившие эксплуатационные документы на них, имеющие достаточные знания и опыт работы с ними и аттестованные в качестве поверителя органом Государственной метрологической службы.

5. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки выполняют следующие подготовительные работы:

• • КИМ подготавливают к работе в соответствии с требованиями эксплуатационной документации,

• • измерительные поверхности средств поверки: измерительных щупов, концевых мер длины, калибровочной сферы очищают от смазки, промывают авиационным бензином марки Б-70 по ГОСТ 1012-72 и спиртом ректификатом по ГОСТ 18300-72 и протирают чистой салфеткой,

средства поверки выдерживают до начала измерений в помещении, где проводят поверку КИМ в течение 24 часов и 1 час в рабочем (измерительном) объеме КИМ.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре по п. 6.1. (далее нумерация согласно таблице 1) устанавливают соответствие КИМ следующим требованиям:

• • наружные поверхности КИМ не должны иметь дефектов, влияющих на ее эксплуатационные характеристики;

• • на рабочих поверхностях КИМ не должно быть царапин, забоин и других дефектов, влияющих на плавность перемещений подвижных узлов КИМ;

• • наконечники щупов не должны иметь сколов, царапин и других дефектов;

• • маркировка и комплектность должны соответствовать требованиям технической документации.

6.2 Опробование

Сначала проверяют взаимодействие частей на холостом ходу перемещением подвижных узлов на полные диапазоны. Перемещения должны плавными, без посторонних звуков, заеданий, рывков и скачков.

6.3 Идентификация программного обеспечения

Проверить идентификацию программного обеспечения (ПО) по следующей методике:

- произвести запуск ПО;

-проверить наименование программного обеспечения и определить его версию после загрузки ПО. Сведения о наименовании программного обеспечения и номере версии ПО представлены па экране в течение одной секунды после нажатия иконки программы на рабочем столе компьютера.

Приборы считаются поверенными, если их ПО «Modus» версия 1.7 и выше.

6.4 Проверка допускаемой абсолютной погрешности измерительной головки, МРЕр

Сфера устанавливается на плите КИМ с помощью стойки. Проводятся 10 циклов измерений в автоматическом режиме. В каждом цикле производятся измерения поверхности сферы в 25 дискретных точках равномерно размещенных по полусфере на испытуемой сфере.

Рекомендуемая модель измерений включает:

• - одну точку на вершине испытуемой сферы;

• - четыре точки, (равномерно распределенных) на 22° ниже вершины (рис. 1);

• - восемь точек (равномерно распределенных) на 45° ниже вершины и повернутых на 22,5° относительно предыдущей группы;

• - четыре точки (равномерно расположенных) на 68° ниже вершины и повернутых на 22,5° относительно предшествующей группы.

• - восемь точек (равномерно расположенных) на 90° ниже вершины, т.е. на диаметре и повернутых относительно предыдущей группы на 22,5°.

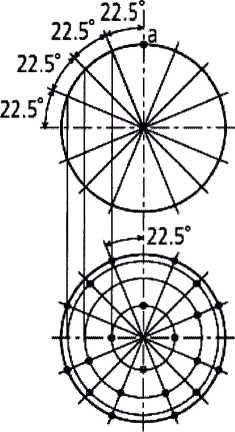

Рисунок 1 - Точки касания на сфере для определения допускаемой абсолютной погрешности измерительной головки, МРЕ_Р

Погрешность определяется как сумма максимальных отклонений измеренного профиля в положительную и отрицательную области от средней сферы, рассчитанной по методу наименьших квадратов:

A_Or = max(Z> ₊) + тах(Г>,_),

где Dj+ - отклонение точки i от средней сферы в положительную область, мм D;. - отклонение точки i от средней сферы в отрицательную область, мм. Погрешность ощупывающей головки не должна превышать значения, указанного в таблице 2.

Таблица 2

Пределы допускаемой абсолютной погрешности измерительной головки МРЕр, мкм

±51

6.5 Проверка допускаемой абсолютной объемной погрешности (Ь=длина в мм), мкм МРЕе

При поверке используют меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011 номиналом 20, 50, 100, 200, 300, 400, 500 мм.

Концевые меры устанавливают в пространстве измерений КИМ вдоль линии измерений. При установке мер необходимо применять теплоизолирующие перчатки. Обязательно осуществляется компенсация погрешностей, связанных с отклонениями параметров окружающей среды отличающихся от нормальных. Производится сбор точек с измерительных поверхностей концевых мер и определяется их длина. Измерения проводят в семи различных положениях (рис.2), каждое измерение повторяется 3 раза -общее число измерений составляет не менее 105. Для диапазона измерений свыше 2000 мм рекомендуется проводить измерения вдоль осей в нескольких местах равномерно расположенных по длине оси, а для пространственных диагоналей рекомендуется проводить измерения впереди и сзади рабочего объема КИМ справа и слева в четырех угловых положениях. Измерения должны проводиться в автоматическом режиме.

Рисунок 2 - Типичные положения, в которых производят измерения в пределах объема КИМ

Для меры номер j определяется действительное значение длины измеряемой меры, Lfljki по формуле:

⁼ L_oj (1 + K_t {t^_ki -1₀)) ,                         (2)

где L_oj - номинальная длина меры при температуре t_o=20,5°C, мм t^ki - температура меры при проведении измерения номер i меры j в положении к, to- температура, при которой аттестована КМД,

К_г интегральный коэффициент теплового расширения КМД.

Далее для каждого измеряемого отрезка j в положении £ вычисляется погрешность измерения длины, ALjk, по формуле:

(3)

где Ljk- погрешность измерения меры номер j в положении к,

Ljkj- измеренная на КИМ длина меры номер j в мм,

Ьда- действительная длина меры номер j с учетом температурной погрешности,

i - номер измерения, j - номер меры,

п - число измерений в положении к,

к - номер положения.

По результатам измерений с использованием мер строится график пространственной погрешности измерений AL^:

по оси абсцисс откладывается значение L_oj в мм, по оси ординат - погрешность ALjk-

Строятся графики пространственной погрешности измерений КИМ, представляющие собой прямые линии, построенные по формуле:

( г\

AL= А + - ,

где А и В- заявленные значения составляющих пространственной погрешности измерений; мкм

L - измеряемая длина, мм

Значения абсолютной погрешности объемных измерений не должны превышать значений, указанных в таблице 3.

_______Таблица 3_____________________________________________________________

Пределы допускаемой абсолютной объемной погрешности МРЕе (L-измеряемая длина в мм), мкм______________________________________________________________________

             ±(5,5+17300)

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1. При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15г.

• 7.2.  При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015г.

Знак поверки в виде оттиска клейма поверителя наносится на свидетельство о поверке. Знак в виде голографической наклейки наносится на прибор или свидетельство о поверке.

В.Г. Лысенко

Начальник отдела ФГУП «ВНИИМС»

7
