ГЕНЕРАТОР СИГНАЛОВ НИЗКОЧАСТОТНЫЙ ГЗ-112

ОКП 6686130112 утверждена:

EX3.268.039 ТО—ЛУ от 10.04.84 г.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

В связи с постоянной работой по совершенствованию генератора, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

В техническом описании приняты следующие обозначения:

ЗГ—задающий генератор;

ФП — формирователь прямоугольного сигнала;

PH —регулятор напряжения;

УМ—усилитель мощности;

А—аттенюатор;

СИП— стабилизированный источник питания; у —усилитель;

у—положительная частото-избирательная цепь;

В —отрицательная обратная связь;

ССА—система стабилизации амплитуды выходного сигнала;

ИП —измерительный преобразователь;

И—интегратор;

ОЭ—опорный элемент;

НЭ—нелинейный элемент.

Зак. 185.

СОДЕРЖАНИЕ

• 1. Назначение ..... •   .

• 2. Технические данные

• 3. Состав комплекта генератора .

• 4. Принцип действия ....

• 5. Маркирование и пломбирование....... .   .

• 6. Общие указания по вводу в эксплуатацию.......

  • 6.1. Распаковывание и повторное упаковывание прибора и принадлежностей ......... ......

  • 6.2. Порядок установки ....

  • 6.3. Подготовка к работе                           .

• 7. Меры безопасности.............

• 8. Порядок работы..............

  • 8.1. Расположение органов управления, настройки и подключения .

  • 8.2. Подготовка к проведению измерений.......

  • 8.3. Проведение намерений ...

• 9. Поверка прибора ...                      .....

  • 9.1. Общие сведения.....

  • 9.2. Операции и средства поверки .

  • 9.3. Условия поверки п подготовка к ней                    .   .

  • 9.4. Проведение поверки ....

  • 9.5. Оформление результатов поверки .      .                  .

• 10. Конструкция..........

• 11. Описание электрической принципиальной схемы .

• 12. Указания по устранению неисправностей ...

• 13. Правила хранения ....

• 14. Транспортирование      ....

ПРИЛОЖЕНИЯ:

Приложение 1. Схема электрическая принципиальная генератора сиг

налов низкочастотного ГЗ-112 .......

Перечень элементов схемы электрической принципиальной генератора сигналов низкочастотного ГЗ-112 .

Приложение 2. Схема электрическая принципиальная блока генератора 3.506 ........... .

Перечень элементов схемы электрической принципиальной блока генератора 3.506 ........

Приложение 3. Схема электрическая принципиальная аттенюатора

АС-38, 70 дБ............

Перечень элементов схемы электрической принципиальной аттенюатора АС-38, 70 дБ.......

Приложение 4. Схема электрическая принципиальная аттенюатора,

40 дБ..............

Перечень элементов схемы электрической принципиальной аттенюатора, 40 дБ.........

Приложение 5. Схема электрическая принципиальная блока питания

Перечень элементов схемы электрической принципиальной блока питания ..........

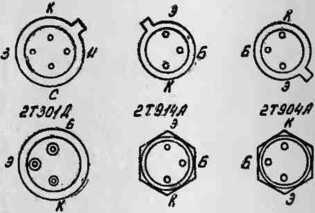

Приложение 6. Расположение выводов транзисторов.....

Приложение 7. Схемы расположения элементов генератора сигналов низкочастотного ГЗ-112 ...

Приложение 8. Режимы транзисторов ...

Приложение 9. Основные данные трансформатора

ПЕРЕЧЕНЬ ВКЛЕЕННЫХ СХЕМ

• 1. Схема электрическая принципиальная генератора сигналов низкочастотного ГЗ-112 (приложение 1).

• 2. Схема электрическая принципиальная блока генератора 3.506 ГЗ-112 (приложение 2).

• 3. Схема электрическая принципиальная блока питания генератора ГЗ-112 (приложение 5).

• 4. Схема расположения основных элементов платы блока генератора ГЗ-112 (Рис. 3, приложение 7).

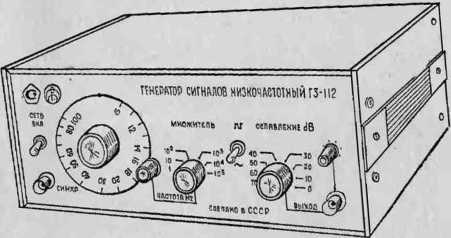

Внешний вид генератора ГЗ-112

I. НАЗНАЧЕНИЕ

• 1.1. Генератор сигналов низкочастотный ГЗ-112 представляет собой источник синусоидального (основной режим) и прямоугольного (дополнительный режим) сигналов и предназначен для исследования. настройки н испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.

• 1.2. Рабочие условия эксплуатации:

температура окружающей среды от 263 до 323 К (от —10 до 50° С);

относительная влажность воздуха до 80% при температуре 303 К (30°С) для диапазона частот от 10 до 1000 Гц (I и II поддиапазоны) и до 95% прн температуре 303 К (30° С) для диапазона частот от 1 кГц до 10 МГц (III—Vi поддиапазоны);

атмосферное давление 60—106 кПа (450—800) мм рт. ст.

Возможность работы с КОП (канал общего пользования) и в АИС (автоматизированная измерительная система) не предусмотрена.

• 2.1. Диапазон частот от 10 Гц до 10 МГц перекрывается шестью поддиапазонами с плавной перестройкой внутри поддиапазонов:

• I поддиапазон 10—100 Гц;

• II поддиапазон 100—1000 Гц;

• III поддиапазон 1—10 кГц;

• IV поддиапазон 10—100 кГц;

• V поддиапазон 100 кГц — 1 МГц;

• VI поддиапазон 1—10 МГц.

Запас по краям диапазона и перекрытие между поддиапазонами не менее предела допускаемой основной погрешности установки частоты.

• 2.2. Основная погрешность установки частоты не превышает зо

± (2+  ) % в диапазоне от 10 Гц до I МГц (I—V поддиапазоны)

и ±3% в диапазоне частот от 1 до 10 МГц (VI поддиапазон), где f_tt — установленное по шкале значение частоты в герцах, Погрешность установки частоты при относительной влажности 80% и температуре 30^е С не должна превышать ± (2+ д")% Для диапазона частот от 10 до 1000 Гц.

• 2.3. Дополнительная погрешность установки частоты, обусловленная изменением температуры окружающего воздуха в рабочем интервале температур, не превышает ±50-10“⁴ fn (±0,5%) на 10° С.

• 2.4. Нестабильность частоты после часового времени установления рабочего режима при нормальных условиях не превышает:

а) ±4-10~⁴ f_a (±0,04%) за любые 15 минут работы;

б) ±50- Ю~⁴   (±0,5%) за любые 3 часа работы.

• 2.5. Дополнительная погрешность установки частоты при изменении сопротивления нагрузки от значения холостого хода до максимального значения или при регулировке выходного напряжения в пределах от 5 В до 1,25 В (—12 дБ) при сопротивлении нагрузки 50±0,25 Ом не превышает ±10-10-⁴f_H (±0,1%), в диапазоне частот до 1 МГц (I—V поддиапазоны) и ±150-10-⁴ /_п (1,5%) от 1 до 10 МГц (VI поддиапазон).

• 2.6. Наибольшее значение опорного уровня выходного напряжения синусоидального сигнала при сопротивлении нагрузки 50±0,25 Ом не менее 5 В и не менее 10 В без нагрузки.

Плавная регулировка выходного напряжения синусоидального сигнала осуществляется от напряжения 5 В при сопротивлении нагрузки 50±0,25 Ом или 10 В без нагрузки до уровня —12 дБ.

Ступенчатая регулировка напряжения синусоидального сигнала осуществляется встроенным аттенюатором ступенями через 10 дБ в пределах от 0 до —70 дБ и внешним аттенюатором на —40 дБ.

• 2.7. Номинальное значение выходного сопротивления генератора 50±5 Ом.

• 2.8. Изменение выходного напряжения, обусловленное изменением напряжения питания на ±10% для сети частотой 50 Гц и на 5% для сети частотой 400 Гц, не превышает от ±1%.

• 2.9. Изменение выходного напряжения, обусловленное изменением температуры окружающего воздуха в' интервале рабочих температур, ие превышает ±1% на 10° С.

• 2.10. Нестабильность выходного напряжения за любые 3 часа работы не превышает ±Г%.

• 2.11. Неравномерность уровня выходного напряжения в диапазоне частот относительно уровня на частоте 1000 Гц не превышает:

±1,5% от 20 Гц до Юб кГц (I—IV поддиапазоны);

±6% от 100 кГц до 10 МГц (V, VI поддиапазоны).

• 2.12. Предусматривается возможность установки постоянной составляющей на выходе генератора при синусоидальном сигнале н сопротивлении нагрузки 50±0,25 Ом до значения не более ±20 мВ.

• 2.13. Погрешность ослабления каждого из аттенюаторов на основном выходе генератора и при синусоидальном сигнале и сопро-» тнвлении нагрузки 50±0,25 Ом не превышает:

±0,5 дБ в диапазоне частот от 10 Гц до 1 МГц;

±0,8 дБ в диапазоне частот свыше 1 до 10 МГц.

• 2.14. Коэффициент гармоник при наибольшем опорном уровне выходного напряжения на сопротивлении нагрузки 50±0,25 Ом не превышает:

0,3% на частотах от 100 Гц до 100 кГц (II—IV поддиапазоны);

0,5°1о на частотах от 10 до 100 Гц (I поддиапазон) и от 100 до 200 кГц (V поддиапазон):

1% иа частотах от 200 кГц до 1 МГц (V поддиапазон);

4% на частотах от I до 10 МГц (VI поддиапазон).

• 2.15. Наибольшее значение составляющих с частотой питающей сети и ее гармоник в выходном сигнале не превышает 0,15% от номинального значения выходного напряжения.

• 2.16. В генераторе предусмотрен режим внешней синхронизации синусоидальным сигналом. Полоса синхронизации при значении напряжения синхронизирующего сигнала 1 В не меиее ±0,5% от установленной частоты генератора.

Входное сопротивление генератора в режиме синхронизации 50±5 кОм.

• 2.17. Генератор обеспечивает сигнал прямоугольной формы (меандр) в диапазоне частот от 10 Гц до I МГц со следующими характеристиками:

а) размах напряжения сигнала не менее 10 В на нагрузке 50±0,25 Ом и не менее 20 В без нагрузки;

б) скважность сигнала составляет 2±0,05 в диапазоне от 10 Гц до 100 кГц и 2±0,2 в диапазоне свыше 100 кГц до 1 МГц;

в) длительность фронта и среза прямоугольного сигнала при сопротивлении нагрузки 50±0,25 Ом не превышает 50 нс.

• 2.18. Генератор обеспечивает технические характеристики после времени установления рабочего режима, равного 15 мин. Исключение составляет нестабильность частоты за любые 15 минут и 3 часа работы, а также работы прибора в условиях влажности, где время установления рабочего режима равно 1 часу.

• 2.19. Генератор допускает непрерывную работу в рабочих условиях в течение 8 ч прн сохранении своих технических характеристик.

Примечание, Время непрерывной работы не включает в себя время установления рабочего режима прибора.

• 2.20. Генератор должен сохранять свои технические характеристики в пределах норм при питании его от сети переменного тока: напряжением 220±22 В, частотой 50±0,5 Гц с содержанием гармоник до 5%; 220±11 В, частотой 400±12 Гц с содержанием гармоник до 5%.

• 2.21. Мощность, потребляемая прибором от сети переменного тока при номинальном напряжении, не более 60 ВА.

• 2.22. Наработка на отказ не менее 4000 ч.

Гамма-процентный срок сохраняемости не менее 10 лет при у=80%.

Гамма-процентный ресурс не менее 10000 ч при у=80%.

Среднее время восстановления не более 8 ч.

Гамма-процентный срок службы не менее 10 лет при у=80%,

• 2.23. Габаритные размеры генератора 312X133X328 мм. Масса генератора 8 кг.

3. СОСТАВ КОМПЛЕКТА ГЕНЕРАТОРА

• 3.1. Состав комплекта генератора ГЗ-112 приведен на рис. 1.

Таблица I

Наименование, тип	Обозначение	Количество	Примечание
Генератор сигналов низкочастот-
ный ГЗ-112	ЕХ3.268.039	1	Рис. 1, поз. 1
Эксплуатационный комплект
Нагрузка 50 Ом	ЕХ2.243.050-01	1	Рис. 1, поз. 2
Аттенюатор 40 dB                 ! ЕХ2.727.181		1	Рнс. 1, поз. 3
Переход кабельный	ЕХЗ.642.071	1	Рис. 1, поз. 4 По требованию потребителя
Зажим	ЕХ4.835.038	2	Рис. 1, поз. 5 Рнс. 1, поз. 6
Кабель	ЕХ4.850.192-01	1
Кабель	НЕЭ4.851.081-8	1	Рис. 1, поз. 7
Ящик укладочный	СЮ4.161.174-05	1	Рнс. 1, поз. 11 Для приборов с приемкой заказчика
Коробка	СЮ4.180.038	1	Рис. 1, поз. 12
Техническое описание и инструкция по эксплуатации	ЕХ3.268.039 ТО	1
Формуляр Ремонт	ЕХ3.268.039 ФО ный комплект	1
Вставки плавкие:
ВП1-1 1,0 А 250 В	ОЮ0.480.003 ТУ	2	Рис. 1, поз. 8
ВП1-1 2,0 А 250 В	ОЮ0.480.003 ТУ	2	Рис. 1, поз. 9
Лампа накаливания СМН6-80-2	ТУ 16-535.887—79	1	Рнс. 1, поз. 10

4. ПРИНЦИП ДЕЙСТВИЯ

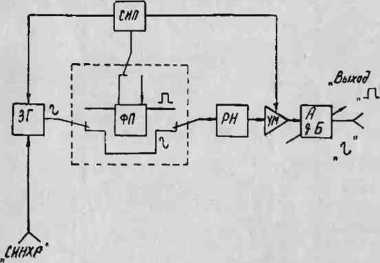

Генератор ГЗ-112, структурная схема которого приведена на рнс. 2 состоит из задающего генератора (ЗГ), формирователя прямоугольного сигнала (ФП), плавного регулятора напряжения (PH), усилителя мощности (УМ), аттенюатора (А) и стабилизированного источника питания (СИП),

Рис. 2. Электрическая структурная схема генератора ГЗ-112

Задающий генератор создает в заданном диапазоне частот гармонические колебания, которые, в зависимости от режима работы, либо непосредственно поступают через плавный регулятор напряжения на усилитель мощности и далее на аттенюатор и гнездо «ВЫХОД»’ либо предварительно формируются в блоке формирователя прямоугольного сигнала.

Через гнездо «СИНХР.» генератор синхронизируется синусоидальным сигналом от внешнего источника.

Стабилизированный источник питания обеспечивает стабильность выходных параметров при колебаниях напряжения питающей сети.»

Задающий генератор представляет собой перестраиваемый по частоте RC-генератор с автоматической стабилизацией амплитуды выходного сигнала.

Задающий генератор содержит (рис. 3):

усилитель У с большим коэффициентом усиления и нулевым сдвигом по фазе;

положительную частотно-избирательную цепь у;

отрицательную цепь р, в которую входит исполнительный элемент системы стабилизации амплитуды;

систему стабилизации амплитуды выходного сигнала (ССА), включающую в себя измерительный преобразователь (ИП), интегратор (И), опорный элемент (ОЭ) и нелинейный элемент (НЭ).

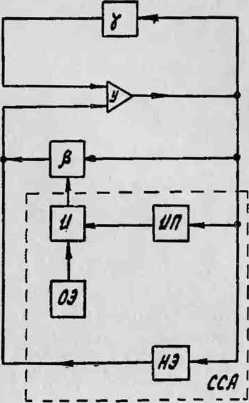

Рис. 3. Электрическая структурная схема задающего генератора

Синусоидальный сигнал с выхода усилителя У подается в измерительный преобразователь. На выходе ИП создается выпрямленное напряжение, пропорциональное среднему значению амплитуды синусоидального сигнала. Это напряжение поступает на одни вход интегратора (И). На другой вход интегратора подается напряжение постоянного тока с опорного элемента (ОЭ).

Отклонение выходного напряжения ЗГ от номинального значения вызывает на интеграторе сигнал ошибки, величина которого пропорционально разности среднего значения амплитуды выходно-П го сигнала н напряжения постоянного тока ОЭ. Этот сигнал ошибки, отфильтрованный и усиленный интегратором, воздействует на исполнительный элемент в цепи отрицательной обратной связи 0 таким образом, что амплитуда выходного напряжения задающего генератора возвращается к номинальному значению.

Нелинейный элемент (НЭ) обеспечивает устойчивость колебаний и уменьшает время переходных процессов.

5. МАРКИРОВАНИЕ И ПЛОМБИРОВАНИЕ

• 5.1. Наименование и условное обозначение генератора, товарный знак предприятия, знак государственного реестра нанесены в верхней левой части лицевой панели.

• 5.2. Заводской порядковый номер генератора и год изготовления расположены на задней стенке.

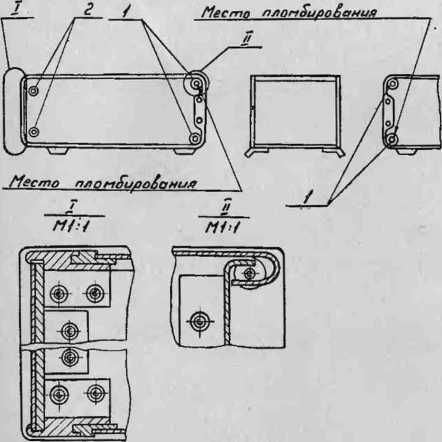

• 5.3. Генератор, принятый ОТК и представителем заказчика, пломбируется мастичными пломбами, которые устанавливаются на боковых стейках прибора (см. рис. 10).

• 6. ОБЩИЕ УКАЗАНИЯ ПО ВВОДУ В ЭКСПЛУАТАЦИЮ

6.1. Распаковывание и повторное упаковывание прибора и принадлежностей

• 6.1.1. Для распаковывания генератора ГЗ-112 необходимо открыть верхнюю крышку транспортного ящика, предварительно сняв пломбы, стальную ленту, окантовывающую ящик.

• 6.1.2. В случае поставки генератора генеральному заказчику прибор, помещенный в укладочный ящик, вытащить из транспортного ящика, вскрыть пломбы укладочного ящика, открыть его и достать генератор и комплект запасных частей и принадлежностей.

• 6.1.3. В случае поставки генератора народному хозяйству прибор, помещенный в картонную коробку, вытащить из транспортного ящика; вскрыть коробку, достать генератор. Комплект запасных частей и принадлежностей находится в картонной коробке в специальном отсеке транспортного ящика.

• 6.1.4. После распаковывания произвести внешний осмотр генератора.

• 6.1.5. Повторное упаковывание генератора производить в нормальных условиях в следующей последовательности в зависимости от условий поставки.

• 6.1.6. Генератор ГЗ-112, поставляемый генеральному заказчику, комплект запасных частей и принадлежностей, эксплуатационную документацию укладывают в укладочный ящик, ящик закрыть на замки н опломбировать.

• 6.1.7. При поставке генератора народному хозяйству генератор

13

с комплектом запасных частей и принадлежностей и эксплуатационной документацией помещается в картонную коробку. Амортизационные прокладки устанавливаются в коробке между панелями, дном и крышкой прибора и внутренними поверхностями картонной коробки.

• 6.1.8. Укладочный ящик (картонную коробку) поместить в упаковочный ящик. Пространство между стенками, дном и крышкой укладочного ящика (картонной коробки) заполнить упаковочным амортизационным материалом. На верхний слой уплотняющего материала помещают товаросопроводительную документацию, крышку транспортного ящика пробивают гвоздями. По краям ящик окантовывают стальной лентой и пломбируют.

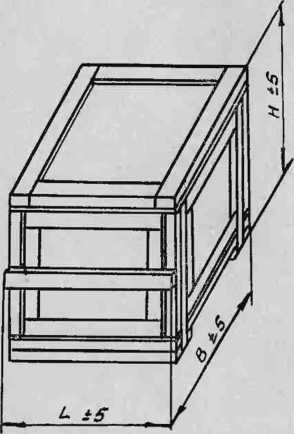

• 6.1.9. На упаковочный ящик наносятся основные, дополнительные и предупредительные знаки по ГОСТ 14192—77.

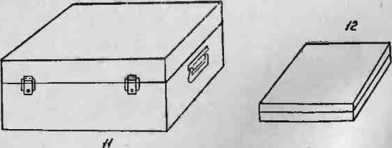

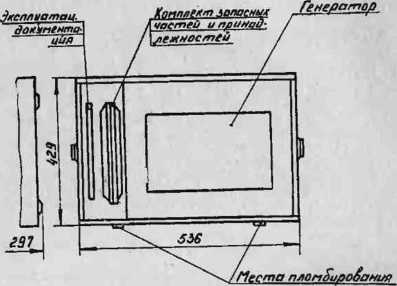

Размещение прибора в укладочном ящике приведено на рис. 4.

Ses крыш/fu

Рис. 4. Размещение прибора и ЗИП в укладочном ящике

• 6.2. Порядок установки

  • 6.2.1. При приемке генератора следует проверить: сохранность пломб;

комплектность согласно табл. 1;

отсутствие видимых механических повреждений;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения ручек органов настройки, наличие вставок плавких и т. п.;

чистоту гнезд и клемм;

состояние соединительных проводов, кабелей;

состояние лакокрасочных покрытий и четкость маркировок;

отсутствие механических повреждений или ослаблений креплений элементов схемы (определяется на слух прн наклонах прибора).

• 6.2.2. При эксплуатации вентиляционные отверстия на корпусе генератора ие должны закрываться посторонними предметами.

• 6.2.3. До включения генератора необходимо ознакомиться с разделами 7, 8 описания.

• 6.2.4. Сделать отметку в формуляре о начале эксплуатации и записать пока§ання счетчика наработки.

6.3. Подготовка к работе

• 6.3.1. Перед началом работы следует внимательно изучить техническое описание и инструкцию по эксплуатации, а также ознакомиться с расположением и назначением органов управления и контроля на передней панели и задней стенке генератора.

• 6.3.2. Разместить генератор на рабочем месте, обеспечив удобство работы и условия естественной вентиляции.-Тумблер «115V, 220V» установить в положение, соответствующее питающей сети.

• 6.3.3. Проверить надежность заземления.

• 6.3.4. Подсоединить шнур питания к питающей сети. Тумблер сети должен находиться в выключенном состоянии.

7. МЕРЫ БЕЗОПАСНОСТИ

• 7.1. По требованию электробезопасности генератор соответствует норме ОСТ4.277.003—77, класса защиты 01.

• 7.2. Прн работе с генератором необходимо соблюдать действующие правила по технике безопасности при работе с электроустановками.

• 7.3. Перед включением прибора в сеть и подсоединением к нему других устройств необходимо соединить зажим защитного зазем’-



  ления

  •« сети. Отсоединение защитного заземления от зануленного зажима питающей сети производится только после всех отсоединений.

  При проведении измерений, обслуживании и ремонте, в случае использования прибора совместно с другой аппаратурой или вклю-15

генератора с зануленным зажимом питающей

чеиня его в состав установок необходимо для выравнивания потенциалов корпусов соединить между собой соединенные с корпусом

• 7.4. Включение генератора для регулировки и ремонта со снятыми стенками разрешается только лицам, прошедшим соответствующий инструктаж.

• 7.5. При ремонте генератора не допускать соприкосновения с токонесущими элементами, так как в приборе имеется переменное напряжение 220 В и постоянное напряжение 24 В.

• 7.6. Ремонтировать генератор могут лица, имеющие допуск к работе с напряжением до 1000 В.

• 8. ПОРЯДОК РАБОТЫ

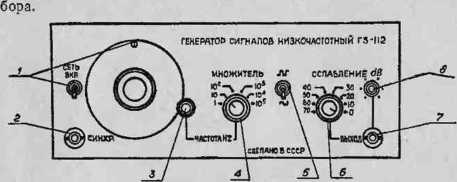

8.1. Расположение органов управления настройки и подключения.

Органы управления, контроля и подсоединительиые гнезда расположены на передней панели и задней стенке прибора (см. рис. 5, 6):

• 1 — «ВКЛ.». Тумблер н индикаторная лампочка включения сети;

  СЕТЬ

• 2 —«СИНХР.». Входное гнездо для внешнего синхронизирующего сигнала;

• 3 — «ЧАСТОТА Hz». Плавная перестройка частоты конденсатором переменной емкости;

• 4 — «МНОЖИТЕЛЬ». Переключатель поддиапазонов частот с положениями 1, 10, 10², 10^я, IO⁴, 10⁵;

⁵-    -ч. Ш . Тумблер переключения режима работы генератора: режим синусоидального сигнала, режим прямоугольного сигнала;

• 6 — «ОСЛАБЛЕНИЕ, dB». Аттенюатор с положениями дискретного ослабления выходного уровня сигнала 0, 10, 20, 30, 40, 50, 60, 70 дБ.

• 7 —«ВЫХОД». Выходное гнездо синусоидального и прямоугольного сигналов;

• 8 — потенциометр плавной регулировки выходного уровня синусоидального и прямоугольного сигналов;

9— ЬйН, клемма защитного заземления;

• 10 — «115, 220». Тумблер переключения напряжения питающей сети;

• 11 — «60VA; 220V, 50 Hz; 220V, 400 Hz; 115V, 400 Hz» —шнур

  для включения генератора в сеть;

  • 12 — «1 А, 2 А». Вставки плавкие;

  • 13 —электрический счетчик машинного времени наработки при*

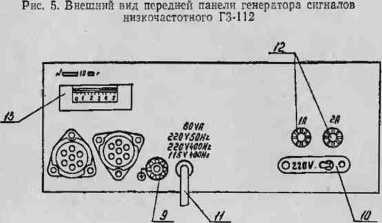

  Рис. 6. Внешний вид задней панели генератора сигналов низкочастотного ГЗ-112

• 8.2. Подготовка к проведению измерений

  • 8.2.1. Если прибор внесен в помещение после пребывания на холоде, то перед включением его необходимо выдержать в нормальных условиях в течение 8 часов.

Если прибор внесен в помещение после пребывания в условиях при относительной влажности, близкой к предельно допустимой, то перед включением прибор необходимо выдержать в нормальных 3-1S63                                                                           17 условиях в течение 24 часов (при условии необходимости его работы в диапазоне частот от 10 до 1000 Гц —I и II поддиапазоны).

• 8.2.2. Установить органы управления в следующие положения:

• — ручку регулировки выходного напряжения—в среднее положение;

• — «ОСЛАБЛЕНИЕ, dB» — в положение «0».

Остальные органы управления могут находиться в произвольном положении.

• 8.2.3. Включите тумблер «СЕТЬ», при этом должен загореться

вкл.

световой индикатор сети, служащий для подсветки визира шкалы плавной установки частоты.

• 8.2.4. До начала работы необходимо прогреть прибор в течение 15 мин пли 1 часа для получения характеристик, указанных в п. 2.19 ТО.

• 8.2.5. Проверить исправность, работы прибора по признакам, перечисленным в табл. 2.

Таблица 2

Что проверяется

Методика проверки

1. Наличие выходного напряжения и его регулировка

Проверка производится с помощью осциллографа С1-70. _ И Установите тумблер         J[Г     в положе- »» 1 U 4< ИНС и Включите генератор, установите показания плавной шкалы частот на 100, множитель частоты на 10. К гнезду «ВЫХОД» подключите нагрузку 50 Ом и осциллограф С1-70. Вращая ручку регулировки выходного напряжения по часовой стрелке, убедитесь в изменении выходного сигнала. Затем установив ручку регулировки выходного напряжения иа крайнюю правую риску н, вращая ручку «ОСЛАБЛЕНИЕ, dB» от 0 до 70," убедитесь в ослаблении выходного сигнала. 1* Установите тумблер     '"ч, ПГ в положе- w     J u «< няе      J"|j        и проверьте наличие прямо угольного сигнала

Что проверяется

Методике проверяя

2. Проверка диапазона частот генератора

Проверка производится с помощью осциллографа С1-70 на гнезде «ВЫХОД». Установите показания плавной шкалы частот на риску 10. Изменяя положение переключателя «МНОЖИТЕЛЬ» от 1 до 105, убедитесь в наличии сигнала. Затем измените положение шкалы частот (риска 100), переключатель «МНОЖИТЕЛЬ» установите в положение 10s, убедитесь в наличии сигнала. Далее, изменяя положение переключателя «МНОЖИТЕЛЬ» от 10s до 1, опять проверьте наличие сигнала.

• 8.2.6. При соединении прибора с другой аппаратурой необходимо учесть, что гарантированное номинальное значение напряжения выходного сигнала 5 В обеспечивается при сопротивлении нагрузки 50 Ом. (В комплекте поставки прилагается сопротивление нагрузки 50±0,25 Ом).

При сопротивлении нагрузки свыше 50 Ом значение напряжения на любой ступени ослабления определяется из выражения

^U™=^U™<° _R*—,            (8-П

где         напряжение при неиагруженном выходе,

/?п —сопротивление нагрузки, Ом.

При необходимости работы с нагрузками, отличными от 50Ом, следует обеспечить условие, чтобы ток в нагрузке не превышал 100 мЛ.

• 8.2.7. В зависимости от типа входного гнезда устройства, подключаемого к выходу генератора ГЗ-112, выбрать'соединительный кабель (с байонетным разъемом или штепсельным выводом), прилагаемый в комплекте поставки.

• 8.3. Проведение измерений

  • 8.3.1. Прибор обеспечивает следующие режимы работы: основной — генерирование сигнала синусоидальной формы, дополнительный—генерирование сигнала прямоугольной формы. Генератор допускает также работу в режиме синхронизации, когда частота его синхронизируется внешним сигналом.

• 8.3.2, Для работы прибора в основном режиме установите тумб-

лер - ш в положение      ”

tf                             О

Установите необходимую частоту выходного сигнала переключателем «МНОЖИТЕЛЬ»’и ручкой «ЧАСТОТА Hz».

Установите выходное напряжение синусоидального сигнала ручкой регулировки выходного напряжения при сопротивлении нагрузки 50±0,25 Ом.

При необходимости иметь малые выходные напряжения (<1,25 В) ручкой «ОСЛАБЛЕНИЕ, dB» установите одно из положений «10, 20, 30, 40, 50, 60, 70» в зависимости от требуемого уровня выходного сигнала.

Для получения малых выходных напряжений с ослаблением больше 70 дБ к гнезду «ВЫХОД» подключите внешний аттенюатор «40 дБ».

• 8.3.3. Для работы прибора в режиме генерирования сигнала

п прямоугольной формы установите тумблер        П Г в

а                                 »»       ■*^u

положение ПГ        Частоту выходного сигнала установите

а

аналогично тому, как описано в п. 8.3.2.

Установите необходимое выходное напряжение ручкой регулировки выходного напряжения по осциллографу или вольтметру, подключенному к гнезду «ВЫХОД», нагруженному на сопротивление нагрузки 50 Ом.

• 8.3.4. При работе прибора в режиме внешней синхронизации подайте на гнездо «СИНХР.» напряжение в 1 В синусоидальной

п г”

формы, при этом тумблер -ч.          установите в поло-

»»

жснне *4. ^et или П| ^в зависимости оттого, какой “                     <4 ^J

формы сигнал необходимо иметь на выходе генератора.

Частота и величина напряжения выходного сигнала устанавли

ваются аналогично тому, как описано в п. 8.3.2, 8.3.3.

После окончания измерений выключите прибор и отсоедините

его от сети.

• 9. ПОВЕРКА ПРИБОРА

9.1. Общие сведения

Настоящий раздел составлен в соответствии с требованиями ГОСТа 8.314—78 «Генераторы низкочастотные измерительные. Методы и средства поверки» и устанавливают методы и средства поверки генератора, находящегося в эксплуатации, на хранении или выпускаемого из ремонта.

Периодичность поверок один раз в год.

9.2. Операции и средства поверки

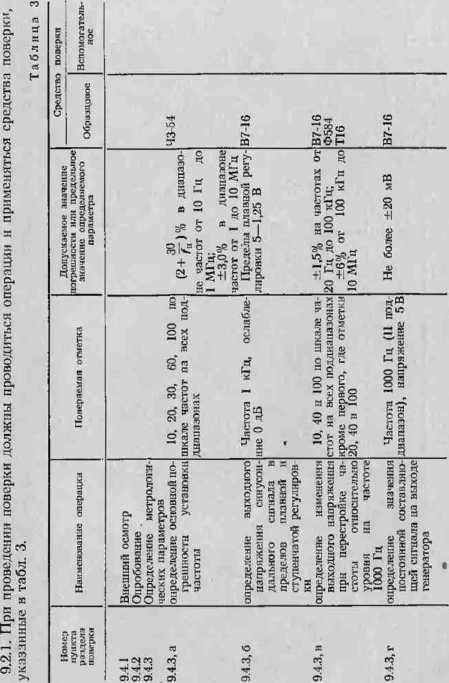

Номер пункта раздела поверки	Наименование операции	Поверяемая отметка	Допускаемое значение погрешности или предельное Значение определяемого параметра	Средство поверки
				Образцовое	Вспомогатель ное
9.43, д	определение погрешности	Частота 1 и 10 МГц; 10,	±0,5 дБ до 1 МГц;	Д1-13	Г4-107,
9.43, е	ослабления аттенюаторов	20, 30. 40, 50, 60 н 70 дБ	±03 дБ свыше 1 до 10 МГц	ДК1°12М)	Г4-102А, С] 70
	определение коэффицн-	10 и 100 по шкале частот	0,3.% от 100 Гц до		ВЗ-48
	еита гармонии ирн но-	на всех поддиапазонах, кро-	100 кГц;		С6-7 на ча
	минальном выходном	ме первого, где отметки 20	0,5% от 10 до 100 Гц		стотах
9.43, ж	напряжении	и 100	и от 100 до 200 кГц; 1% от 200 кГц до 1 МГц; 3% от 1 до 10 МГц		до 200 кГц; В6-10 на частотах 1 а 10 МГц
	определение параметров	1 кГц, 100 кГц, 1 МГц		43-54	С1-70
	сигнала прямоугольной формы:
	— размаха		Не менее 10 В при со-
			противлен.чн    нагрузки 50±0,25 Ом и не менее 20 В на холостом ходу.
	— скважности		2 ±0.05 от 10 Гц до		Г4-102А
			100 кГц и 2±0,2 от 100 кГц до 1 МГц
	—длительности фрон		Не более 50 нс
	та и среза

Примечания: ]. Вместо укачанных в таблице средств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

• 2. Образцовые и вспомогательные средства поверки должны быть исправны, поверены в органах государственной или ведомственной метрологической службы соответственно.

• 3. Операции длительности фронта и среза должны производиться только при выпуске средств измерений из ремонта.



Технические характеристики образцовых и вспомогательных средств поверки представлены в табл. 4.

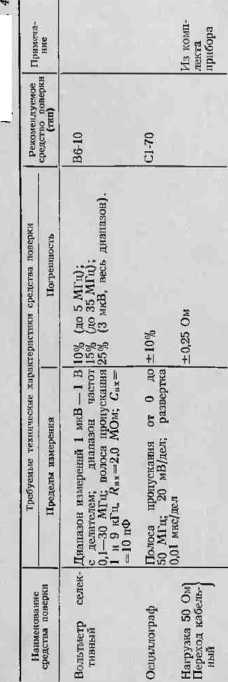

Таблица 4

Наименование средства поверки	Требуемые технические характеристики средств поверки		Рекомендуемое средство поверки (ranj	Примечание
	Пределы измерения	Погрешность
Частотомер элек	0,1 Гц —120 МГц. Пределы из	0/=±(5-10~»+    1	43-54
тронно счетный	мерения временных интервалов	/изм• ^сч
	10~’—10’ с за сутки	где fuix — измеренная частота;
	03—10 В	<сч — время счета
Вольтметр	0,5 -10 В, диапазон частот от	±03% на 50 Га—100 кГц;	Ф584
	50 Гц—1 МГц; tfnxSslO МОм; Свх^35 пФ	±1% до 1 МГц
Милливольтметр	Пределы измерения 300 мкВ — 300 мВ; диапазон частот: 20 Гц—	±2,5% на 45 Гц-10 МГц;	ВЗ-48
переменного то		±4% на 20 Гц —10 МГц н пре
ка	50 МГц; /?ах=3—20 МОм	делах 1—100 мВ
Термовольтметр	Пределы измерения 3—30 В; диапазон частот 1—10 МГц; входная	±13%	T16 с термо-преобразовате
	емкость 3,0 пФ		лем Т108
Образцовый атте	Пределы измерения 0—70 дБ	±0,15 дБ	Д1-13
нюатор			(АСО-ЗМ)
Генератор сигна	Частота 50 МГц, 0,1—1 В	±(1-1,5) дБ	Г4-102А
лов высокочас тотный
Установка для ка	Диапазон частот 0,1—10 МГц;	0,06 дБ (до 70 дБ)	ДК1-12 с гене-
либровки атте	пределы измерения ослабления		етг
нюаторов	0—70 дБ; относительно начального уровня мощности 10_г Вт	бв-(0,2+0,02^15-)
Вольтметр цифро	Диапазон частот 20 Гц—1 кГц,		В7-16
вой	напряжение (1—10) В	±оз%    их
Измеритель коэф	20 Гц —200 кГц; 0,1—3%	0,1 Кг+0,1%; 20—200 кГц	С6-7
фициента гармо
ник	—

9.3. Условия поверки и подготовка к ней

• 9.3.1. При проведении операций поверки должны соблюдаться следующие условия:

температура окружающей среды 293±5 К (20±5®С); относительная влажность воздуха 65±1о%;

атмосферное давление 100±4 кПа (750±30 мм рт. ст.); напряжение источника питания 220±4,4 В, 50±0,5 Гц, содержание гармоник до 5%.

• 9.3.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» п.п. 6.3.1—6.3.4, а также:

проверить комплектность прибора;

»

поверяемого прибора

с клеммой заземления образцового прибора и шиной заземления; подключить поверяемый прибор и образцовые приборы к сети переменного тока 220 В, 50 Гц;

включить приборы и дать им прогреться в течение времени, указанного в ТО на них.

• 9.4. Проведение поверки

• 9.4.1. Внешний осмотр.

При проведении внешнего осмотра должны быть проверены все требования по п. 6.2.1.

Приборы, имеющие дефекты, бракуются и направляются в ремонт.

• 9.4.2. Опробование.

Включить тумблер «СЕТЬ». Прн этом должна загореться сиг-

вкл.

нальная лампочка. Дальнейшее опробование проводить по п. 8.2.5. Неисправные приборы бракуются и отправляются в ремонт.

• 9.4.3. Определение метрологических параметров.

а) Определение основной погрешности установки частоты приводят методом непосредственного измерения электронно-счетным частотомером 43-54, подключенным к выходу генератора прн сопротивлении нагрузки 50±0,25 Ом и выходном напряжении 5 В на рисках 10, 20, 30. 60 и 100 каждого из шести поддиапазонов.

Установку частоты по шкале частот и ее измерения проводят дважды: при подходе по шкале частот со стороны больших и меньших значений.

Относительная погрешность установки частоты д₂ в процентах определяется по формуле:

.100,                        (9.1)

Аим

где fn—номинальное значение частоты, установленное по шкале генератора, Гц;

/тм — измеренная частота, Гц.

Результаты поверки считаются удовлетворительными, если измеренная основная погрешность установки частоты не превышает:

±(2+~ )'% в диапазоне частот от 10 Гц до 1 МГц (1—V поддиапазоны) ;

±3% в диапазоне частот от 1 до 10 МГц (VI поддиапазон).

б) Определение значения напряжения синусоидального сигнала на гнезде «ВЫХОД», а также пределы ослабления выходного напряжения плавным регулятором производят вольтметром В7-16 иа частоте 1000 Гц.

Без подключения нагрузки плавным регулятором устанавливают напряжение не менее 10 В. Затем подключают сопротивление нагрузки 50±0,25 Ом и устанавливают напряжение не менее 5 В. Плавным регулятором уменьшают выходное напряжение до значения меньше 1,25 В (—12 дБ). Ступенчатую регулировку напряжения синусоидального сигнала поверяют совместно с погрешностью ослабления аттенюатора.

Результаты поверкн считаются удовлетворительными, если значение напряжения синусоидального сигнала при сопротивлении нагрузки 50±0,25 Ом равно 5 В, без нагрузки —10 В, а плавная регулировка выходного напряжения синусоидального сигнала осуществляется в пределах от 5 до 1,25 В (—12 дБ).

в) Определение изменения выходного напряжения синусоидального сигнала при перестройке частоты производят относительно частоты 1000 Гц с помощью вольтметра В7-16 на частотах 20, 40, 100 Гц (I поддиапазон), 100, 400, 1000 Гц (II поддиапазон), вольтметра Ф584 на частотах 1, 4, 10 кГц (III поддиапазон), 10, 40, 100 кГц (IV поддиапазон), 100, 400, 1000 кГц (V поддиапазон) и термовольтмстра Т16 на частотах 1, 4. 10 МГц (VI поддиапазон).

Установить на частоте 1000 Гц (II поддиапазон) выходное напряжение 3 В при сопротивлении нагрузки 50±0,25 Ом по вольтметру В7-16 н измерить напряжение в диапазоне от 20 до 1000 Гц, повторно установить на частоте 1000 Гц напряжение 3 В по вольтметру Ф584 и измерить напряжение в диапазоне частот от 1000 Гц до 1 МГц.

Вновь установить на частоте 1000 Гц напряжение 3 В по термовольтметру Т16 и измерить напряжение в диапазоне от 1 до 10 МГц.

В каждом случае по частотной шкале прибора установить последовательно требуемые частоты и соответствующим вольтметром измерить выходное напряжение.

Изменение выходного напряжения б"' в процентах определяют по формуле:

8'" = ^и°~- . 100, (9.2) “о

где (/'о — выходное напряжение на частоте 1000 Гц, В;

V — выходное напряжение на проверяемой частоте, В.

Результаты поверки считаются удовлетворительными, если изменение опорного значения напряжения генератора при перестройке частоты относительно уровня на частоте 1000 Гц не превышает:

±1,5% от 20 Гц до 100 кГц (I—IV поддиапазоны);

±6% от 100 кГц до 10 МГц (V, VI поддиапазоны).

г) Определение значения постоянной составляющей выходного сигнала генератора производят измерением с помощью вольтметра В7-16 на частоте 1 кГц прн сопротивлении нагрузки 50±0,25 Ом н выходном напряжении 5 В.

Если напряжение постоянной составляющей превышает значение ±20 мВ, то это значение необходимо уменьшить корректором и

»Q< до требуемой величины.

<Л

Результаты поверки считаются удовлетворительными, если наибольшее значение постоянной составляющей сигнала на выходе генератора при ослаблении 0 дБ не более ±20 мВ.

д) Определение погрешности ослабления аттенюатора на гнезде «ВЫХОД» генератора производят на частотах 1 и 10 МГц методом замещения образцовым аттенюатором Д1-13 (АСО-ЗМ) по схеме рис, 7.

В качестве индикатора используется вольтметр ВЗ-48.

Перед включением генератора ручки «ОСЛАБЛЕНИЕ, dB» н регулятора напряжения устанавливаются в нулевое положение, а частота устанавливается равной 1 МГц.

Определение погрешности ослабления аттенюатора генератора проводится в следующем порядке: от 0 до 30 дБ; от 30 до 70 дБ.

На образцовом аттенюаторе Д1-13 устанавливается 30 дБ.

Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48 устанавливается 0 дБ на пределе 30 мВ.

Затем последовательным переключением ослабления аттенюатора генератора на 10, 20, 30 дБ и соответствующим переключением ослабления образцового аттенюатора Д1-13 на 20, 10,0 дБ по децибельной шкале вольтметра ВЗ-48 определяют погрешность ослабления аттенюатора генератора в диапазоне ослабления 0-30 дБ.

Далее на образцовом аттенюаторе Д1-13 устанавливают 40 дБ, а на генераторе 30 дБ.

Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48 устанавливают 0 дБ на пределе 1 мВ.

Затем последовательным переключением ослабления аттенюатора генератора на 40, 50, 60, 70 дБ и соответствующим последовательным переключением ослабления образцового аттенюатора Д1-13 на 30, 20, 10,0 дБ по децибельной шкале вольтметра ВЗ-48 определяется погрешность ослабления аттенюатора генератора в диапазоне ослабления 30—70 дБ. Погрешность ослабления аттенюатора при 40, 50, 60 н 70 дБ определяется по формуле:

8_Г = 8_Х + 8₂,                         (9,3)

где 6]—погрешность ослабления аттенюатора при 30 дБ;

62 — погрешность ослабления аттенюатора относительно 30дБ.

Побериемы) генератор ‘

Переход . ноъельньн) 6X3.642.071

Прибор ' Af-fi '

TpotKtpopnamop BV • согласующий ЕЭЧ. 735. SOS

/‘SOS

Вольтметр

Рис, 7. Электрическая структурная схема включения приборов для измерения ослабления аттенюатора

Примечание. Для нзмерепия ослабления аттенюатора с помощью Д1-13 использовать трансформатор ВЧ согласующий ЕЭ4.735.Б05 (ЗИП 43-54), переход ТП-116, P-50Q (ЗИП В7-26).

Измерения повторяют на частоте 10 МГц, Определение погрешности ослабления аттенюатора на частоте 10 МГц производят аттестованным Комитетом стандартов образцовым аттенюатором Д1-13 погрешностью не более 0,25 дБ или установкой ДК1-12.

Определение погрешности ослабления внешнего аттенюатора производят на частотах 1 и 10 МГц методом замещения образцовым аттенюатором Д1-13 по схеме рис. 8.

Потеря	Аттенюатор		Аттенюатор	Трансформатор В4 - еоннхующии	Wsd
генератор	•   4006	6Х3.6Ч2.О71	Af'fi	£34.735.50$	SOU

вмыпнегпр ВУЧв

Рис. 8. Электрическая структурная схема включения приборов для измерения ослабления аттенюатора на — 40 дБ

Перед включением генератора ручки «ОСЛАБЛЕНИЕ, с!В» н регулятора напряжения устанавливают в нулевое положение, а частоту устанавливают равной 1 МГц. На образцовом аттенюаторе 28

Д1-13 устанавливают 40 дБ. Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48 устанавливают 0 дБ на пределе 10 мВ.

Затем подключают внешний аттенюатор —40 дБ по схеме рнс. 8 и соответствующим переключением ослабления образцового аттенюатора Д1-13 на 0 дБ по децибельной шкале вольтметра ВЗ-48 определяют погрешность ослабления внешнего аттенюатора.

Измерения повторяют на частоте 10 МГц.

Определение погрешности ослабления аттенюатора на частоте 10 МГц производят аттестованным Комитетом стандартов образцовым аттенюатором Д1-13 с погрешностью не более 0,25 дБ или установкой ДК1-12.

Измерения установкой ДК1-12 проводят по схеме рис. 9.

I__________________I

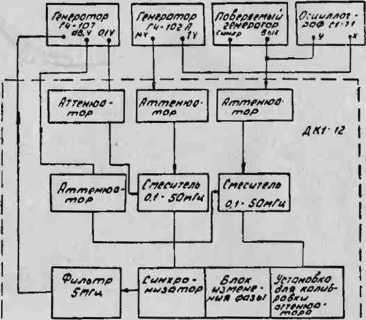

Рис. 9. Электрическая структурная схема включе

ния приборов для измерения погрешности атте-          •

нюаторов на частоте 10 МГц

На приборе устанавливают выходное напряжение 5 В при сопротивлении нагрузки 50±0,25 Ом на частоте 10 МГц. От внешнего генератора Г4-102А подают на вход «СИНХР.» поверяемого прибора напряжение 1 В, частотой 10 МГц.

Перестройкой частоты генератора Г4-102А устанавливают на осциллографе С1-70 наклонную прямую линию, что соответствует фазовому сдвигу между двумя сигналами, равному 180°. Сигнал с выхода «цУ» генератора Г4-102А н синхронизированный сигнал испытываемого прибора подают на установку для калибровки аттенюаторов ДК1-12.

Измерения повторяют для внешнего аттенюатора 40 дБ.

Абсолютную погрешность значения коэффициента деления в децибелах Ап определяют по формуле:

Лп = п'_в —п'_иэм,                    (9.4)

где п'н —номинальное значение коэффициента деления, дБ;

Пизм —измеренное значение коэффициента деления, дБ.

Результаты поверки считаются удовлетворительными, если погрешность ослабления аттенюатора при сопротивлении нагрузки 50d=0,25 Ом не превышает:

±0,5 дБ в диапазоне частот от 10 Гц до 1 МГц;

±0,8 дБ в диапазоне частот от 1 до 10 МГц.

е) Определение коэффициента гармоник производят непосредственным измерением прибором С6-7 на частотах 20 и 100 Гц (I поддиапазон). 100 н 1000 Гц (И поддиапазон), 1,10 кГц (IIIподдиапазон), 10, 100 кГц (IV поддиапазон), 200 кГц (V поддиапазон).

Определение коэффициента гармоник на частотах 1,5 и 10 МГц производится измерением первых 3-х гармоник с помощью селективного вольтметра BG-10, при этом ручку генератора «ОСЛАБЛЕНИЕ, dB> установить в положение 20.

Коэффициент гармоник К_т в процентах определяют по формуле:

₍₉₅₎

где U_lt Uz, Us —величина 1, 2, 3 гармоник выходного сигнала, В.

Измерение производится при выходном напряжении 5 В н нагрузке 50±0,25 Ом.

Результаты поверки считаются удовлетворительными, если коэффициент гармоник сигнала при номинальном выходном напряжении на сопротивлении нагрузки 50±0,25 Ом не превышает:

0,3’% на частотах от 100 Гц до 100 кГц (II—V поддиапазоны);

0,5% на частотах от 10 до 100 Гц (I поддиапазон) и от 100 до 200 кГц (V поддиапазон);

Г% на частотах от 200 кГц до 1 МГц (V поддиапазон);

4% иа частотах от 1 до 10 МГц (VI поддиапазон).

ж) Определение размаха прямоугольного сигнала (рис. 10) осуществляют измерением с помощью осциллографа С1-70 на гнезде 30

к

«ВЫХОД» генератора в положении Щ тумблера псре-й

ключсния формы сигнала на частоте 1000 Гц.

Рис. 10. Сигнал прямоугольной формы-. Я —размах напряжения прямоугольного сигналя; Хф — длительность фронта прямоугольного сигнала; т_оп — длительность среза прямоугольного сигнала

Ручку регулировки выходного напряжения поворачивают в крайнее правое положение и измеряют амплитуду выходного напряжения при сопротивлении нагрузки 50±0,25 Ом н без него.

Скважность прямоугольного сигнала проверяется частотомером 43-54 с блоком измерителя интервалов времени на частотах 1 и 100 кГц и осциллографом С1-70 на частоте 1 МГц прн размахе выходного напряжения 10 В.

Прямоугольный сигнал от испытуемого генератора подается на «ВХОД В» (илн «ВХОД Г») частотомера, аттенюаторы блока измерителя интервалов времени устанавливаются в положение «10» (илн «3»), ручкн уровня запуска — в положение «0», тумблер «50 й —10 кй» — в положение «50 Й», тумблер «СОВМ — РАЗД»— в положение «СОВМ.», ручка «РОД РАБОТЫ» —в положение «ИНТЕР В —Г», тумблеры п — в разнополярное по-и

ложение, кнопка «МЕТКИ ВРЕМЕНИ, 0,01 цБ» — в нажатое положенно. Измеряется длительность положительного (или отрнцатель-if ного) импульса, затем переключаются тумблеры п » »*

противоположное положение и измеряется длительность отрицательного (или положительного) импульса.

Скважность определяется по формуле:

<2 = ^ + 1,

ч

где Т2 — измеренная длительность положительного импульса; т₍ —измеренная длительность отрицательного импульса.

Длительности фронта и среза определяют на частоте 1000 Гц с помощью осциллографа С1-70. На частоте 1000 Гц устанавливают размах выходного напряжения 10 В и измеряют длительность фронта ?ф и среза прямоугольного сигнала т_с.п> т. е. перепады между 0,1 и 0,9 установленного значения.

Примечание. Неравномерность вершины и выбросы прямоугольного сигнала не измеряются, т. к. величины их не оговариваются.

Результаты поверки считаются удовлетворительными, если размах прямоугольного сигнала не менее 10 В на нагрузке 50±0,250м и не менее. 20 В без нагрузки; скважность сигнала составляет 2±0,05 на частотах до 100 кГц и 2±0,2 на частотах до 1 МГц, длительности фронта н среза прямоугольного сигнала прн сопротивлении нагрузки 50±0,25 0м не превышают 50 нс.

• 9.5. Оформление результатов поверки

Результаты поверки оформляют путем записи илн отметки результатов поверки в порядке, установленном метрологической службой, осуществляющей поверку. Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.

10. КОНСТРУКЦИЯ

• 10.1. Генератор ГЗ-112 представляет собой переносной прибор, выполненный в унифицированном корпусе. Несущими элементами корпуса являются два боковых кронштейна, соединенные крепежными винтами с передней панелью и задней стенкой. На переднюю панель накладывается шнльднк, который удерживается сверху и снизу профильными планками. Корпус закрыт с четырех сторон обшивочными стенками. Для удобства переноса генератора на кронштейне через боковую стенку крепится ручка пружинного типа.

• 10.2. Порядок вскрытия генератора. Вскрытие прибора производится в следующей последовательности:

вывинчиваются винты крепления переносной ручки и снимается переносная ручка;

вывинчиваются винты 1 н 2 рис. 11 и снимаются боковые стенки; снимается верхняя н нижняя обшивкн.

Рис. 11. Крепление стенок, корпуса и расположение пломб

В состав генератора входят следующие функционально законченные и конструктивно съемные сборочные единицы:

конденсатор переменной емкости;

блок RC;

блок генератора;                                             ,

аттенюатор;

блок питания.

Расположение сборочных единиц приведено на рис. 12.

На переднюю панель выходят конденсатор переменной емкости, блок RC и аттенюатор. Эти узлы защищены экранами от внешних наводок. Ось конденсатора через изоляционную муфту соединяется в верньерно-шкальным устройством, обеспечивающим замедление 1 :4. Для быстрого перемещения шкалы имеется центральная ручка .Через муфту соединены оси блока RC.

Печатная плата, на которой размещается блок генератора, откидывается вверх, в сторону конденсатора переменной емкости. Блок питания расположен на задней стенке и снимается вместе с ней. Мощные регулирующие транзисторы V20 и V21 установлены на задней стенке. Транзисторы изолированы от корпуса через оксндно-бсриллневые шайбы и защищены изоляционными крышками от механических н электрических повреждений.

Блох генератора

Конденсатор переменной емкости

Рис. 12. Размещение составных частей в генераторе

11. ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ СХЕМЫ

• 11.1. Задающий генератор

Частота гармонических колебаний, создаваемых задающим генератором, определяется частотоизбирательной цепью, которая представляет собой Г-образный четырехполюсник (рнс. 13, включенный в цепь положительной обратной связи (у-цепь) (рнс. 3).

Генерируемая частота определяется по формуле;

1

2пУяС

где /? и С —элементы частотоизбирателъной цепи R~R]=R2, C—CJ — C2.

Электрическая принципиальная схема задающего генератора приведена в приложениях 1 и 2. Весь диапазон частот (см. приложение 1) перекрывается пятью поддиапазонами путем переключения резисторов частотоизбирателъной цепи R1 — R12.

Плавное изменение частоты в пределах поддиапазона осуществляется сдвоенным воздушным конденсатором переменной емкости С8.1, С8.2. Конденсатор С17 ьхуикнк для установки начальной емкости С18.1, а конденсаторы СЛ..С/6 —для точной установки начальной емкости каждого поддиапазона.

Усилитель задающего генератора является четырехкаскадным усилителем с гальваническими связями (приложение 2). Входной каскад усилителя выполнен на полевом транзисторе V22 по схеме нстокового повторителя, обеспечивающего высокое входное сопротивление и малую проходную емкость. И стоковый повторитель используется в качестве буферного каскада между усилительной частью схемы и частотоизбнрательной RC-цепью задающего генератора. Усилитель напряжения выполнен по дифференциальной схеме на двух биполярных транзисторах V23 и V24, между коллекторами которых включен усилительный каскад на транзисторе V25. Транзистор V25 на низких н средних частотах работает по схеме с общим эмиттером, а на высоких частотах —с общей базой. Для перевода транзистора из одного вида включения в другой без нарушения режимов многокаскадного усилителя используется конденсатор С14. Подобное построение дифференциального каскада расширяет полосу усиливаемых частот, повышает степень развязки сигналов ВЫХОД-ВХОД, снижает дрейф постоянной составляющей. Выходной каскад усилителя выполнен на транзисторе V28 по схеме эмиттерного повторителя. Для снижения гармонических искажений сигнала, вызванных модуляционными свойствами переходной емкости сток — затвор полевого транзистора, применяется отрицательная обратная связь (резистор R18 и конденсатор С12). Цепи с индуктивностями L1— L4 и конденсаторами С/7, СЗО, С31 корректируют частотную и фазовую характеристики усилителя. Цепь отрицательной обратной связи, предназначенная для стабилизации величины выходного напряжения, образована резисторами R65, R56, R57 и R62 и полевым транзистором V29. Изменение сопротивления сток—исток, шунтирующего сопротивление R62, изменяет общее сопротивление нижнего плеча делителя в цепи отрицательной обратной связи и тем самым напряжение обратной связи, подаваемое в базу транзистора V24. При этом увеличение отрицательного напряжения на затворе транзистора V29 приводит к увеличению сопротивления сток — исток транзистора V29 и, как следствие, к увеличению сопротивления нижнего плеча, увеличению отрицательной обратной связи, к уменьшению коэффициента усиления усилителя.

Измерительный преобразователь представляет собой выпрямитель на диодах, работающий в режиме заданного тока. Сигнал с выхода задающего генератора поступает через частотозависнмый делитель из сопротивлений R17, R20, R26 и конденсаторов С9, С13 на измерительный преобразователь, состоящий из диодов УЗ и V4. На входе преобразователя этот сигнал сравнивается с опорным напряжением стабилитрона V17 на резисторах R36, R38 и R39. Сигнал ошибки поступает на вход интегратора. Интегратор представляет собой двухкаскадный дифференциальный усилитель на транзисторах V26, V27 н V30, охваченный емкостной обратной связью.

Конденсаторы Cl, С2, СЗ, С5, С7 н резисторы Rl, R3, включенные между входом н выходом интегратора, определяют постоянную времени интегрирования в соответствии с заданным поддиапазоном. Усиленный сигнал ошибки с интегратора в виде управляющего напряжения поступает на исполнительный элемент V29, который под воздействием этого сигнала изменяет свое внутреннее сопро-тнвление и тем самым глубину отрицательной обратной связи генератора.

Сигнал с выхода задающего генератора поступает через частотозависимый делитель, состоящий из резисторов R6 и R9 и конденсатора С4, на дноды VI и V2. На диоды VI и V2 подается напряжение смещения с. помощью резисторов R12, R19 и R25. Когда величина сигнала превысит напряжение смещения, диоды открываются и сигнал поступает в базу транзистора V24.

Резисторы R47, R51 и R45, R52 служат для компенсации гармонических искажений на выходе задающего генератора, возникающих из-за нелинейности характеристики транзистора V29.

11.2. Усилитель мощности

Усилитель мощности предназначен для обеспечения заданной мощности в цепи нагрузки и исключения влияния нагрузки на работу задающего /?С-генератора.

Усилитель выполнен в виде операционного усилителя, охваченного глубокой отрицательной обратной связью,

Усилитель состоит нз четырех каскадов. Первый каскад собран по дифференциальной схеме на транзисторах V32 и V34 с источником тока на транзисторе V31 для исключения синфазных помех. Выбор дифференциальной схемы вызван высокими требованиями к дрейфовым параметрам усилителя. Второй каскад собран на транзисторе V36. На средних частотах транзистор работает по схеме с общим эмиттером, а на высоких частотах —по схеме с общей базой.

Изменение режима работы транзистора V36 осуществляется емкостью СЗЗ. Прн этом формируется логарифмическая характеристика усилителя таким образом, чтобы обеспечить устойчивость усилителя в заданном диапазоне частот при достаточно высоком коэффициенте усиления.

Третий каскад собран на транзисторе V39 и представляет собой эмиттерный повторитель, работающий в режиме класса Л.

Мощный выходной каскад усилителя выполнен по двухтактной схеме на транзисторах V42, V43, V46, V47.

Резисторы R117, R121, R125, R126, R128, R129 формируют выходное сопротивление усилителя 50 Ом. Отрицательная обратная связь в базу транзистора V34 подается с эмиттеров транзисторов V42, V43, V46, V47 через резисторы Rill, R112, R123, R124.

Резистором R21 (приложение 2) устанавливается режим усилителя по постоянному току.

Дроссели L5, L6, резистор R102 и конденсатор С45 являются корректирующими элементами для обеспечения устойчивости.

• 11.3. Формирователь прямоугольного сигнала

Формирователь служит для преобразования сигнала синусоидальной формы в прямоугольный сигнал со скважностью два. Электрическая принципиальная схема приведена в приложении 2.

Формирование прямоугольного сигнала осуществляется последовательным двусторонним ограничением синусоидального сигнала диодами V8, V9 и V11...V14 с последующим усилением ограниченного сигнала двумя дифференциальными усилителями на транзисторах V40, V44 и V38, V45. От коллекторной цепи транзистора V38 запускается каскад V41, который создает дополнительное напряжение смещения на коллекторе транзистора V45. Через резистор R94 и конденсатор С42 осуществляется отрицательная обратная связь. Транзистор V37 является источником постоянного тока. Резистор R122 определяет величину амплитуды прямоугольного сигнала, а резистор R91 регулирует скважность этого сигнала. Нулевое значение постоянной составляющей на коллекторе транзистора V45 устанавливается резистором R132. Двухкаскадный буферный усилитель на транзисторах V33 и V35 исключает влияние схемы формирователя прямоугольного сигнала на гармонические искажения синусоидального сигнала и частоту задающего генератора.

Подключение формирователя прямоугольного сигнала осуществляется с помощью контактов реле К.1 и К2, включение и выключение которых зависит от выбранного режима работы генератора.

• 11.4. Аттенюатор

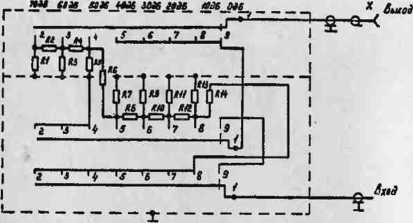

Электрическая принципиальная схема аттенюатора приведена в приложении 3. Он выполнен по цепочечной схеме включения звеньев, резисторы которых выбраны так, чтобы обеспечить приращение ослабления в 10 дБ при постоянном выходном сопротивлении 50 Ом.

Коммутация ослабления осуществляется переключателем.

• 11.5. Блок питания

Блок питания состоит из двух регулируемых разнополярных стабилизированных источников постоянного напряжения 4-24 В. Электрическая принципиальная схема выпрямителя приведена в приложении 5. Источники выполнены по компенсационной схеме с последовательным регулирующим элементом и имеют электронную защиту от перегрузки по току. Регулирующий элемент каждого из источников представляет собой каскадное соединение транзисторов V20, V5 н V7 для одного источника и V21 и V9 для другого. Транзисторы V6 и V10 являются усилителями постоянного 38

тока. В эмиттеры этих транзисторов включены опорные стабнли-троны V2 и W с малым температурным коэффициентом напряжения. Схемы защиты выполнены на транзисторах V8 и VII. Между коллектором н эмиттером каждого из регулирующих транзисторов V20 или V21 включена цепь, состоящая из последовательно соединенных стабилитрона VI или V3 и резистора или Rl 1 соответственно. В установившемся режиме эта цепь запуска на работу источника не влияет. Нерегулируемые выпрямители работают по мостовой схеме на диодах V12...V15 и V16...V19 с емкостными ■фильтрами на конденсаторах С5...С8 и С9...С12 соответственно. Выходное напряжение источников устанавливается резисторами R7 и R16.

• 11.6. Электромеханический счетчик

Электрический счетчик времени (ресурсомер) предназначен для 'Определения суммарного времени наработки устройства при его настройке, испытаниях и эксплуатации. Отсчет наработанного времени производится по делению шкалы, против которого находится мениск левого столбика ртути. Если зазор между двумя столбиками ртути достиг 90—95% (не более) всей шкалы, нужно изменить направление отсчета путем смены полярности питания счетчика. При этом отсчет будет производиться в обратном порядке.

12. УКАЗАНИЯ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

• 12.1. Ремонт прибора должен проводиться в специализированных ремонтных организациях.

• 12.2. Для доступа к узлам прибора при ремонте необходимо -отключить прибор от сети и вскрыть его в соответствии с указаниями, приведенными в п. 10.2.

• 12.3. Прежде чем начинать ремонт неисправного узла, необходимо проверить поступление на него входных сигналов и наличие питающих напряжений, руководствуясь таблицами (приложение 8) и приведенными на электрической принципиальной схеме (приложение 2) режимами в контрольных точках.

• 12.4. При проведении ремонта следует строго выполнять меры безопасности, указанные в разделе 7.

• 12.5. Перечень возможных неисправностей н указания по Ягх устранению приведен в табл. 6.

Висшчее проявление «еиспрзвпости и дополни-тельный признак

Проверить эти элементы и при необходимости заменить

Проверить режимы стабилизатора напряжения (сравнить с табл. 2 приложения 8) и исправность монтажа. Устранить неисправность.

Проверить режимы транзисторов усилителя RC-генератора (сравнить с табл, 1 приложения 8), исправность переключателя частотозадающей цепи, убедиться в отсутствии замыкания в конденсаторе переменной емкости. Устранить неисправность.

Проверить реле и устранить неисправность.

Проверить режимы трапзисторов усилителя (сравнить с табл. 1 приложения 8). Устранить неисправность.

Проверить и устранить неисправность.

Проверить режимы транзисторов формирователя прямоугольного сигнала. Устранить неисправность.

Проверить реле и устранить неисправность.

13. ПРАВИЛА ХРАНЕНИЯ

Приборы, поступающие на склад потребителя, могут храниться в отапливаемом хранилище в упакованном или неупакованном виде в течение 10 лет или в неотапливаемом хранилище в упакованном виде в течение б лет со дня поступления.

Температура воздуха в отапливаемом хранилище должна быть от 5 до 40°С. Относительная влажность воздуха до 80% (при температуре 25°С). Температура воздуха в неотапливаемом хранилище должна быть от —50^s С до 50° С. Относительная влажность воздуха до 95% (при температуре 30°С).

В помещении для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

Консервация производится помещением прибора в чехол из полимерной пленки с силикагелем-осушителем.

Мешочки с силикагелем размещают и с применением барьерных прослоек плотно закрепляют иа приборе.

Мешочки с силикагелем не должны касаться поверхности прибора.

Прибор в укладочном ящике вместе с мешочками с силикагелем помещается в чехол из полимерной пленки, из чехла откачивают воздух, после чего чехол заваривают.

Расконсервация осуществляется снятием пленки и удалением мешочков с силикагелем-осушителем.

Приборы, находящиеся на длительном хранении, подлежат переконсервации через 3 года хранения.

После расконсервации прибор необходимо проверить в соответствии с разделом 9.

В течение гарантийного срока потребитель обязан сохранять транспортную упаковку, в которой прибыл прибор.

Срок сохраняемости генераторов в отапливаемых помещениях 5 лет, в неотапливаемых 10 лет,

14. ТРАНСПОРТИРОВАНИЕ

• 14.1. Генератор транспортируется всеми видами транспорта, (кроме самолета в негерметизированном отсеке), в укладочном ящике для генерального заказчика, в транспортной таре, при условии защиты от прямого воздействия атмосферных осадков.

Не допускается кантование приборов.

• 14.2. Генератор транспортируется в условиях, не превышающих заданных предельных условий:

температура воздуха от +60 до —50° С;

относительная влажность воздуха до 95%, при /=+30°С.

• 14.3. Генераторы упаковывают в ящик упаковочный, который показан на рис. 14.

t

Рис. 14. Яшик упаковочный Габаритные размеры (LXBXH) должны быть не более: при поставке генеральному заказчику 659X530X428: при поставке народному хозяйству 627X489X378

ПРИЛОЖЕНИЯ

ПРИЛОЖЕНИЕ 1

Перечень элементов схемы электрической принципиальной генератора сигналов низкочастотного ГЗ-112

Конденсатор. КТ4-21а-1/5 пФ

Конденсатор КЮ-26-33,2 пФ±1%

Конденсатор К1О-26-38.3 пф±1%

Конденсатор К 10-26-39,2 пФ±1%

Конденсатор КЮ-26-40,2 пФ±1%

Конденсатор КЮ-26-43,2 пФ±1%

Конденсатор КТ-1-М47-2.2 пФ ±0,4-1

Конденсатор КТ4-21а-4/20 пФ

Конденсатор КТ4-21а-4/20 пФ

Конденсатор КТ4-21а-2/10 пФ

Конденсатор КП2 —

Конденсатор K50-6-I11-50 В-5О0 мкФ

Конденсатор K50-6-1II-50 В-500 мкФ

Конденсатор КТ-1-М47-8.2 пФ±10%-1 Блок питания

Блок генератора

Аттенюатор

Лампа накаливания СМН6-80-2

Резистор С2-29В-0,125-252 Ом±0,25%-1,0-Б

Резистор С2-29В-0,125-2,52 кОм=0,25%--1,0-Б

Резистор С2-29В-0,125-24,9 кОм± ±0,25%-1,0-Б

Резистор С2-29В-0,125-249 кОм± ±0,25%-1,0-Б

Резистор С2-29В-0,5-2,49 МОм±

=0,25%-0,5-Б

Резистор С5-51-0,25-24,9 МОм±0,5%

Резистор С2-29В-0,125-252 Ом± ±0,25%-1,0-Б

Резистор С2-29В-0,125-2,52 кОм±

±0,25%-1,0-Б

Резистор С2-29В-0,125-24,9 кОм±

±0,25%-1,0-Б

Резистор С2-29В-0.125-252 кОм± ±0,25%-0,5-Б

Резистор С2-29В-0.5-2.77 МОм± ±0^5%-0,5-Б

Резистор С5-51-0,25-24,9 МОм±0,5%

Резистор СП4-1а-0,5-470 Ом-А-ВС-2-16 Переключатель ПГМ-6П5Н-1У-9

Тумблер ТП1-2

Розетка приборная СР-50-73Ф

Конденсатор К50-6-1-50В-1 мкФ

Конденсатов КМ-56-М47-82 пФ=Ю%

Конденсатор K50-6-I-6,ЗВ-500 мкФ

Конденсатор КМ-6-Н90-0.47 мкФ-Б

Конденсатор КТ-1-М47-3.9 пФ±0,4-1

Реле РПА-12 Бг4.521.015-01

Дроссель высокочастотный ДМ-3-1 =0,4

Дроссель высокочастотный ДМ-0,1-50±5%

Индуктивность 0,9 мкГн±10%

Дроссель высокочастотный

ДМ-0,2-50 мкГн±5%

Дроссель высокочастотный

ДМ-0,2-30 мкГн±5%

Дроссель высокочастотный

ДМ-2,4-4±10%

Дроссель высокочастотный

ДМ-0Д-25±5%

Дроссель высокочастотный

ДМ-0,2-22±5%

Резистор ОМЛТ-0,25-3 кОм±5%

Резистор ОМЛТ-0,25-100 Ом±5%

Резистор ОМЛТ-0,25-4,3 кОм±5%

Резистор ОМЛТ-0Д5-560 Ом±5%

Резистор ОМЛТ-0,5-1 кОм±5%

Резистор ОМЛТ-0,25-510 Ом±5%

Резистор ОМЛТ-0,25-1,5 кОм ±5%

Резистор ОМЛТ-0,25-10 кОм ±5%

Резистор С2-29В-0.125-11.3 кОм±1%-1,0-Б

Резистор С2-29В-0,125-2,21 кОм±1%-1,0-Б

Резистор ОМЛТ-0,25-5,1 кОм±5%

Резистор СП4-1В-3.3 кОм

Резистор ОМЛТ-0,25-1 кОм±5%

Резистор ОМЛТ-ОД5-Ю кОм±5%

Резистор ОМЛТ-0,25-12 кОм±Ю%

Резистор ОМЛТ-0,25-20 кОм±5%

Резистор ОМЛТ-ОД5-27 кОм±5%

Резистор ОМЛТ-ОД5-ЮО Ом±5%

Резистор ОМЛТ-0,25-200 кОм±10%

Резистор С2-29В-0,125-1 кОм±1%-1,0-Б

Резистор ОМЛТ-0,25-10 кОм±5%

Резистор ОМЛТ-0,25-18 кОм±10%

Резистор ОМЛТ-2-620 Ом±5%

Резистор ОМЛТ-0,25-470 Ом±5%

Резистор ОМЛТ-0,25-100 Ом±5%

Резистор ОМЛТ-0,25-51 кОм±5%

Резистор ОМЛТ-0,25-30 кОм±5%

Резистор ОМЛТ-1-200 Ом±5%

Резистор ОМЛТ-0,25-6,2 кОм±5%

Резистор ОМЛТ-0,25-51 кОм±5%

Резистор ОМЛТ-0,25-43 кОм±10%

Резистор СП4-1В-1 кОм

Резистор ОМЛТ-0,25-4,7 кОм±10%

Резистор ОМЛТ-ОДБ-ЮО Ом±Ю%

Резистор ОМЛТ-0,5-3 кОм±5%

Резистор ОМЛТ-0,25-10 Ом±10%

Резистор ОМЛТ-0,25-330 Ом=Ю%

Резистор СП4-1 В-2,2 кОм

Резистор ОМЛТ-О,25-100 Ом±10%

Резистор СП4-1В-68 кОм

Резистор ОМЛТ-0,25-2 кОм±5%

Резистор ОМЛТ-0,25-56 кОм±5%

Резистор ОМЛТ-2-430 Ом ±5%

Резистор ОМЛТ-0,25-62 кОм±Ю%

Резистор ОМЛТ-0,25-430 Ом±Ю%

Резистор ОМЛТ-0,25-5,1 кОм±5%

Резистор С2-29В-0,125-2 кОм±1%-1,0-Б

Резистор СП4-1В-1 кОм

Резистор ОМЛТ-0,25-470 Ом±5%

Резистор 02-10-0,25-1 Ом±1%

Резистор ОМЛТ-0,25-330 Ом±10%

Резистор ОМЛТ-0,25-2,7 кОм±Ю%

Резистор ОМЛТ-0,25-2 кОм±5%

Резистор ОМЛТ-0,25-330 Ом±5%

Резистор 02-10-0,25-1 Ом±1%-В

Резистор ОМЛТ-0,25-680 кОм±10%

Резистор ОМЛТ-0,25-820 Ом±5%

Резистор ОМЛТ-0,25-1,2 кОм = 10%

Резистор ОМЛТ-0,25-110 кОм±Ю%

Резистор ОМЛТ-О,25-1,5 кОМ±5% Резистор ОМЛТ-О,25-510 Ом±5%

Резистор ОМЛТ-1-470 Ом±5%

Резистор ОМЛТ-0,25-10 кОм±Ю% Резистор ОМЛТ-0,25-100 Ом±Ю% Резистор ОМЛТ-0,25-470 Ом±Ю% Резистор ОМЛТ-0,25-3,6 кОм±5% Резистор ОМЛТ-0,25-5,6 кОм±Ю% Резистор ОМЛТ-О,25-560 Ом ±5% Резистор ОМЛТ-0,25-100 Ом=5% Резистор ОМЛТ-1-130 Ом±5% Резистор ОМЛТ-0,25-4,7 к0м±10% Резистор ОМЛТ-0,25-1 кОм±Ю%

Резистор ОМЛТ-0,25-100 Ом±Ю%

Резистор ОМЛТ-0,25-2,2 кОм ±10%

Резистор ОМЛТ-0.25-ЗД кОм±10%

Резистор ОМЛТ-0,25-3,9 кОм± 10%

Резистор ОМЛТ-0,25-470 Ом±Ю%

Резистор ОМЛТ-0,25-100 Ом±Ю%

Резистор ОМЛТ-0,25-15 кОм±5%

Резистор С2-29В-0,125-432 Ом±1%-1,0-Б

Резистор ОМЛТ-0,25-47 кОм±Ю%

Резистор СП4-1В-22 кОм

Резистор ОМЛТ-0,5-1,2 кОм±5%

Резистор ОМЛТ-0,5-750 Ом±5%

Резистор ОМЛТ-0,25-22 кОм±10%

Резистор ОМЛТ-ОД5-2 кОм±5%

Резистор ОМЛТ-О,25-1,1 кОм±5%

Резистор С2-10-0.25-1 Ом±1%

Резистор ОМЛТ-0,25-100 Ом±Ю%

Резистор 02-10-0,25-1 Ом±1%

Резистор ОМЛТ-2-390 Ом±5%

Резистор ОМЛТ-0,25-100 Ом±5%

Резистор ОМЛТ-0,5-2 кОм±Ю%

Резистор ОМЛТ-0,25-3,3 кОм±10%

Резистор ОМЛТ-О,25-620 Ом±5%

Резистор 02-10-0,25-1 Ом±1%

Резистор ОМЛТ-ОДБ-ЮО Ом±Ю%

Резистор ОМЛТ-0,25-1,6 кОм±5%

Резистор ОМЛТ-0,25-3,3 кОм±Ю%

Резистор С2-29В-0,125-4,02 кОм±1%-1,0-Б

Резистор ОМЛТ-0,25-10 кОм±Ю%

Резистор ОМЛТ-0,25-100 Ом±Ю%

Резистор С2-29В-0,5-49,9 Ом±0,25%-1,0-Б

Резистор ОМЛТ-0,25-100 Ом±Ю%

Резистор С2-10-0,25-1 Ом±1%

Резистор Са-29В-0,5-49,9 Ом±055%-1.0-Б

Резистор ОМЛТ-0,25-1,6 кОм±5%

Резистор С2-29В-0,125-4,02 кОм±1%-1,0-Б

Резистор С2-29В-0.5-75 Ом±0Д5%-1,0-Б

Резистор С2-29В-0.5-49.9 Ом±0,25%-1,0-Б

Резистор 02-10-0,25-1 Ом±1%

Резистор С2-29В-0.5-75 Ом±0,25%-1,0-Б

Резистор С2-29В-0,5-49,9 Ом±0,25%-1,0-Б

Резистор ОМЛТ-0,25-10 кОм±Ю%

Резистор СП4-1В-22 кОм

Диод 2Д522Б

Стабилитрон 2С447А

Диод 2Д522Б

Стабилитрон 2С175Ж

Стабилитрон 2С168А

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ АТТЕНЮАТОРА АС-38, 70 дБ ГЗ-112

Перечень элементов схемы электрической принципиальной аттенюатора АС-38, 70 дБ

Поз. обозначение	Наименование		Примечание
R1	Резистор С2-10-0,125-65,7 Ом±0,5%	1
R2	Резистор 02-10-0,125-142 Ом±0,5%	1
R3	Резистор 02-10-0,125-96,5 Ом±0,5%	1
R4	Резистор 62-10-0,125-142 Ом±0,5%	1
R5	Резистор С2-10-0,125-96,5 Ом±0,5%	1
R6	Резистор С2-10-0,125-142 Ом±0,5%	1
R7	Резистор С2-10-0,125-96,5 Ом±0,5%	1
R8	Резистор С2-10-0,125-142 Ом±0,5%	]
R9	Резистор 02-10-0,125-96,5 Ом±0,5%	1
R10	Резистор С2-10-0.125-142 Ом±0,5%	1
R11	Резистор 02-10-0,125-96,5 Ом±0,5%	1 1
R12	Резистор С2-10-0.125-142 Ом±0,5%	1 1
R13	Резистор 02-10-0,125-113 Ом±0,5%	1 1
RJ4	Резистор 02-10-0,25-109 Ом±0,5%	1 1
X	Розетка приборно-кабельная СР-50-1П	1 1

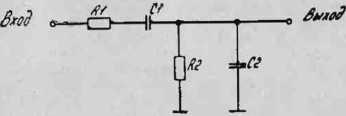

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

АТТЕНЮАТОРА, 40 дБ

Перечень элементов схемы электрической принципиальной аттенюатора, 40 дБ

Поз. обозначение	Наименование	а 1	Примечание
R1	Резистор С2-10-1-61.2 Ом±0,5%	1
R2	Резистор С2-10-0,25-246 Ом±0,5%	1
R3	Резистор С2-10-0,25-30,5 Ом ±0,5%	1
R4	Резистор С2-10-0.25-249 Ом±0,5%	1
R5	Резистор С2-10-0^5-6Ц2 Ом±0,5%	1
XI	Вилка кабельная прямая СР-Б0-74П	1
Х2	Розетка приборная прямая СР-50-73Ф	1

Поз. обозначеаае	Напиенопаияе	. о к!	Прпмечанвв
R15	Резистор С5-5-1 Вт-2,7 к0м±1%	1
R16	Резистор СП5-14-1 Вт 680 Ом.± 10%	1
R17	Резистор С5-5-1 Вт 1,5 кОм±1%	1
R18	Резистор ОМЛТ-1-3 кОм±Ю%	1
VI	Стабилитрон Д814Д	1
V2 V3	Стабилитрон Д818Д Стабилитрон Д814Д	1 1
V4	Стабилитрон Д818Д	1
V5 V6...V8	Транзистор 2Т608Б Транзистор 2Т208Д	1 3
V9...V11	Транзистор 2Т608Б	3

ПРИЛОЖЕНИЕ 6

РАСПОЛОЖЕНИЕ ВЫВОДОВ ТРАНЗИСТОРОВ

СХЕМЫ РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ГЕНЕРАТОРА СИГНАЛОВ НИЗКОЧАСТОТНОГО ГЗ-112

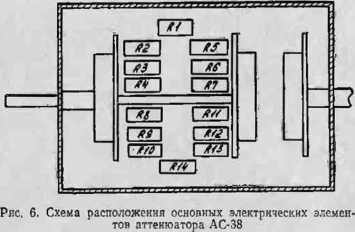

Ряс. 1. Схема расположения основных электрических элементов генератора сигналов низкочастотного ГЗ-112

П родолжение прилож. 7

Рнс. 2. Схема расположения основных электрических элементов блока RC генератора сигпалов низкочастотного ГЗ-112

Продолжение прилож. 7

60

61
