Методика поверки «Секундомеры электронные «СЧЕТ-2»» (433-145-2017МП)

УТВЕРЖДАЮ

Методика поверки

Санкт-Петербург 2017 г.

Настоящая методика устанавливает методы и средства поверки секундомеров электронных СЧЕТ-2 (далее секундомеров).

Секундомеры предназначены для измерения длительности интервала времени, задаваемого электрическими сигналами.

Интервал между поверками - 1 год.

При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1.

При получении отрицательных результатов при выполнении любой из операции поверка прекращается и секундомер бракуется.

Таблица 1

При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Допускается использование других средств измерений, обеспечивающих измерение значений соответствующих величин с требуемой точностью.

Таблица 2

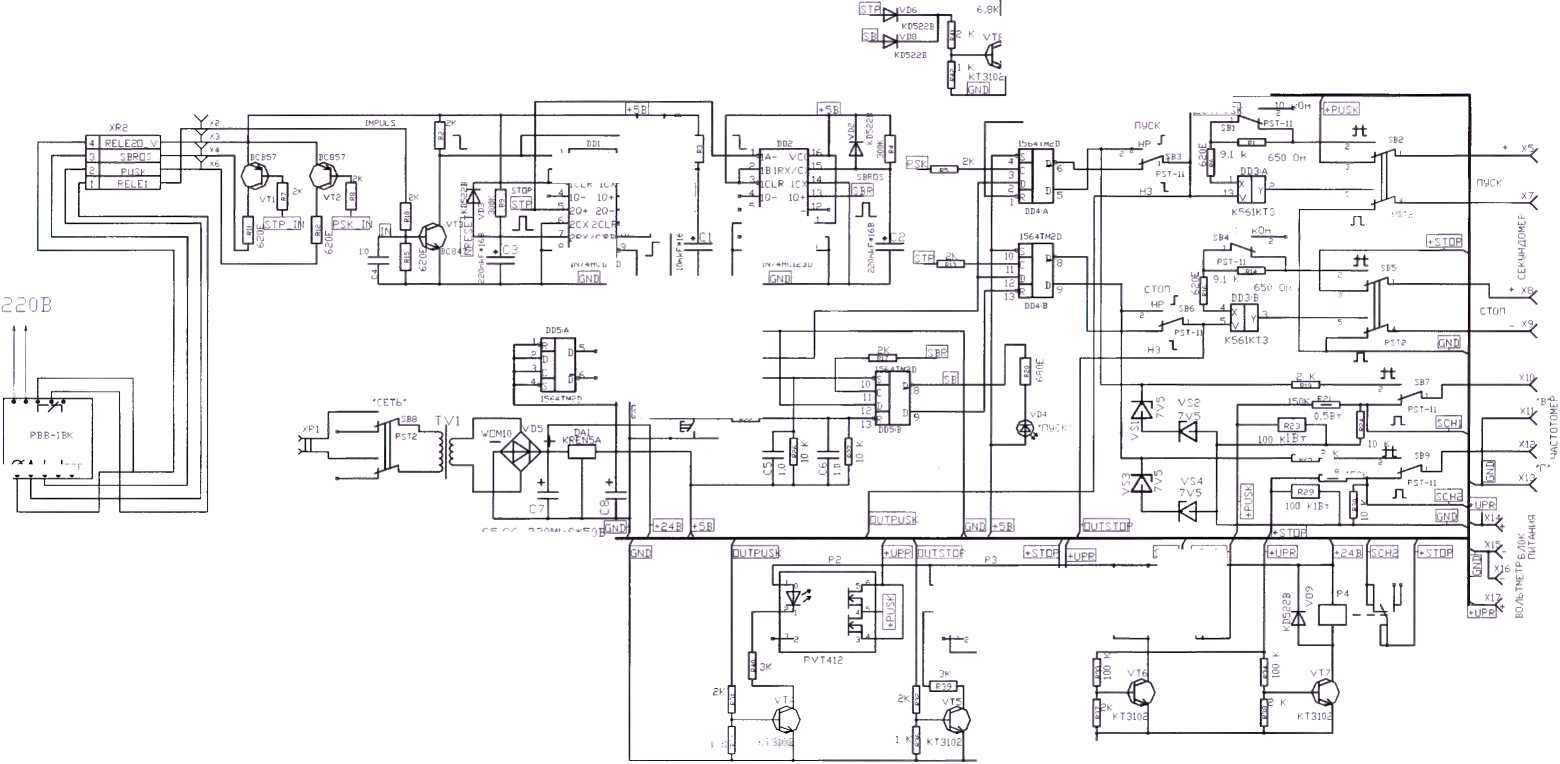

Схема пульта поверки (для секундомеров СЧЕТ-IM и СЧЕТ-2) приведена в приложении 1.

При проведении поверки следует соблюдать требования безопасности, приведенные в эксплуатационной документации на секундомер и используемые средства поверки.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды                  (25 ± 5) °C;

• - относительная влажность воздуха, не более         80 %;

• - атмосферное давление                              (84... 106) кПа

(630...795 ммрт.ст.);

• - напряжение сети                                  (220 ± 22) В;

После нахождения секундомера в условиях повышенной (пониженной) влажности и/или температуры необходимо выдержать его в нормальных условиях не менее 2 ч.

• 5.1. Внешний осмотр.

При проведении внешнего осмотра секундомера должно быть установлено отсутствие механических повреждений и коррозии, наличие маркировки на корпусе и сохранность пломбы производителя. При первичной поверке, кроме того, проверяется комплектность.

Секундомеры, имеющие дефекты, бракуются.

• 5.2. Определение абсолютной погрешности измерения в режиме пуска и останова секундомера по двум различным цепям изменением состояния электрических контактов.

Определение абсолютной погрешности измерения осуществляется сравнением показания поверяемого секундомера с показанием частотомера. С помощью реле времени задается необходимый интервал (уставка) времени. Пульт предназначен для коммутации сигналов.

Установить переключатели пульта в следующие положения:

«СЕТЬ» - «Откл.»,

«ПУСК: НРТ/НЗТ», «СТОП: НРТ/НЗТ» - « НРТ »,

«ПУСК: 10 кОм /650 Ом», «СТОП: 10 кОм /650 Ом» - «650 Ом»,

«ПУСК: j-t/JL », «CTOn:j-f/n_», «ЧАСТОТОМЕР («Н», «К»)» - «j-f » (контакт).

Подготовить поверяемый секундомер с кабелями «4,5...40 В» к работе в вышеуказанном режиме согласно руководства по эксплуатации.

Подготовить частотомер к работе в режиме измерения интервала времени между положительными фронтами импульсов амплитудой 2 В.

Подключить частотомер и поверяемый секундомер к пульту. Вход запуска частотомера подключить к контактам «Н», а вход останова - к контактам «К».

Включить пульт. Задать уставку времени 10 с. Нажать кнопки «СБРОС» пульта и кнопку «—»0«—» секундомера. Нажатием кнопки «ПУСК» пульта запустить счет.

По окончании счета определить абсолютную погрешность измерения интервала времени (А) по формуле:

A = Ti-T₂                           (1)

где: Т] - показания секундомера; Т₂ - показания частотомера.

Установить переключатели пульта в следующие положения:

«ПУСК: НРТ/НЗТ», «СТОП: НР_Г/НЗТ» - «НЗТ»,

«ПУСК: 10 кОм /650 Ом», «СТОП: 10 кОм /650 Ом» - «650 Ом»,

«ПУСК: ft TL », «СТОП:Л/Л », «ЧАСТОТОМЕР («Н», «К»)» - «ft » (контакт).

Повторить измерения, задавая уставку времени 0,1 с и 10800 с (3 часа).

Результаты поверки считать положительными, если погрешность измерения не более:

• - при первичной поверке: ± (1х10’⁵ Т+С) с;

• - при периодической поверке: ± (6-10'⁵-Т+С) с;

где: Т - значение измеряемого интервала в с;

С - дискретность измерений в данном интервале.

• 5.3. Определение абсолютной погрешности измерения в режиме пуска и останова секундомера по двум различным цепям фронтом электрического напряжения.

Установить переключатели пульта в следующие положения:

«СЕТЬ» - «Откл.»,

«ПУСК: НРТ/НЗТ», «СТОП: НРТ/НЗТ» - «НР_Г»,

«ПУСК: 10 кОм /650 Ом», «СТОП: 10 кОм /650 Ом» - «650 Ом»,

«ПУСК:   /_П_ », «СТОП: j~t /_П_», «ЧАСТОТОМЕР («Н», «К»)» - «_П_ » (потенциал).

Подготовить поверяемый секундомер с кабелями «4,5...40В» к работе в вышеуказанном режиме согласно руководству по эксплуатации.

Подготовить частотомер к работе в режиме измерения интервала времени между положительными фронтами импульсов амплитудой 1 В.

Включить пульт. Подключить блок питания к пульту, установить на блоке питания выходное напряжение 40 В.

Задать уставку времени 10 с. Нажать кнопки «СБРОС» пульта и кнопку «—>0«—» секундомера. Нажатием кнопки «ПУСК» пульта запустить счет.

По окончании счета определить абсолютную погрешность по формуле (1).

Установить на блоке питания напряжение 4,5 В. Задать уставку времени 120 с. Повторить испытание. Отключить блок питания.

Результаты поверки считать положительными, если погрешность измерения не более:

• - при первичной поверке: ± (1х10'⁵хТ+С) с;

• - при периодической поверке: ± (6х10’⁵хТ+С) с;

где Т - значение измеряемого интервала в с;

С - дискретность измерений в данном интервале.

• 5.4. Определение абсолютной погрешности измерения в режиме измерения длительности импульса

Установить переключатели пульта в следующие положения:

«СЕТЬ» - «Откл.»,

«ПУСК: НРТ/НЗТ», «СТОП: НРТ/НЗТ» - «НРТ»,

«ПУСК: 10 кОм /650 Ом», «СТОП: 10 кОм /650 Ом» - «650 Ом»,

«ПУСК: j-tTL », «СТОП: j-f Т. », «ЧАСТОТОМЕР («Н», «К»)» - «Т » (потенциал).

Подготовить поверяемый секундомер с кабелем «4,5...40В» к работе в вышеуказанном режиме согласно руководства по эксплуатации.

Подготовить частотомер к работе в режиме измерения длительности импульса положительной полярности амплитудой 1 В. Отключить кабели от входа частотомера.

Включить пульт. Подключить блок питания к пульту, установить на блоке питания выходное напряжение 40 В. Подключить вход «А» частотомера.

Задать уставку времени 10 с. Нажать кнопки «СБРОС» пульта и кнопку «—>0«—» секундомера. Нажатием кнопки «ПУСК» пульта запустить счет.

По окончании счета определить абсолютную погрешность по формуле (1).

Установить на блоке питания напряжение 4,5 В. Задать уставку времени 1080 с (18 мин.). Повторить испытание. Отключить блок питания.

Результаты поверки считать положительными, если погрешность измерения не более:

• - при первичной поверке: ± (1х10'⁵-Т+С) с;

• - при периодической поверке: ± (6-10‘⁵-Т+С) с;

где: Т - значение измеряемого интервала в с;

С - дискретность измерений в данном интервале.

Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

При положительных результатах поверки на секундомер выдается «Свидетельство о поверке» установленного образца, а на лицевую панель наносится знак поверки в виде наклейки.

При отрицательных результатах поверки на секундомер выдается «Извещение о непригодности» установленного образца с указанием причин непригодности.

Филиппов

Ведущий инженер по метрологии отдела № 433
