Методика поверки «СИИУ ВС-301М » (ВАПМ 14.00.00МП)

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений_________________

СОГЛАСОВАНО

Государственная система обеспечения единства измерений

Системы информационно-измерительные управляющие ВС-301М Методика поверки

ВАПМ 14.00.00МП

2021 г.

• 1.1.   Настоящая методика поверки распространяется на системы информационноизмерительные управляющие ВС-301М (далее - системы) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2.   Интервал между поверками - 3 года.

• 1.3.   По заявлению владельца системы или лица, представившего его на поверку, возможна поверка в сокращенном диапазоне рабочих частот.

• 1.4.  Поверяемые системы должны иметь прослеживаемость к государственным первичным эталонам в соответствии с государственными поверочными схемами, утвержденными приказами Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-Ю’¹ до 210⁹ Гц», от 30.12.2019 № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы», от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от Г10¹⁶ до 100 А», от 31.07.2018 № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты», от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока» и ГОСТ 8.762-2011 ГСП. Государственная поверочная схема для средств измерений коэффициента гармоник.

• 2.1      При проведении поверки должны выполняться операции, приведенные в

таблице 1.

Таблица 1.

• 3.1   При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C.....................................................................от 10 до 40;

относительная влажность воздуха, %, не более.......................................................................94;

атмосферное давление, кПа...................................................................................от 84 до 106,7.

Параметры электропитания:

напряжение переменного тока, В...........................................................................от 195 до 245;

частота переменного тока, Гц....................................................................................от 47 до 63.

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.

• 4.1     К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

• 4.2     Поверитель должен изучить эксплуатационные документы на поверяемые системы и используемые средства поверки.

• 5.1   При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 5.2   Все средства поверки должны быть исправны и иметь действующие документы о поверке (знак поверки).

• 5.3   Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих требуемой точность передачи единиц величин поверяемым системам.

Таблица 2.

• 6.1   При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

• 6.2   К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителя в установленном порядке.

• 6.3   Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

• 7.1   Внешний осмотр

• 7.1.1  Внешний вид и комплектность проверить на соответствие данным, приведенным в руководстве по эксплуатации РЭ и в ПС (ФО) на систему.

При проведении внешнего осмотра проверить:

соответствие комплектности эксплуатационной документации, наличие маркировок с указанием типа и заводского номера;

чистоту и исправность разъёмов и индикаторов;

отсутствие механических и электрических повреждении, влияющих на работу.

• 7.1.2 Результаты внешнего осмотра считать положительными при отсутствии видимых дефектов. В противном случае, система дальнейшей поверке не подвергается, бракуется и направляется для проведения ремонта.

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

• 8.1.1  На поверку представляют систему, полностью укомплектованную в соответствии с паспортом на изделие (ПС, ФО).

• 8.1.2 Во время подготовки к поверке поверитель знакомится с нормативной документацией на систему и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

• 8.1.3  Контроль условий проведения поверки по пункту 3.1 провести перед началом поверки, а затем периодически, но не реже одного раза в час.

• 8.2.1. Включить систему и дождаться её загрузки (на ЖК дисплее приборного блока отобразится надпись «ВС-301М» с логотипом). На управляющем компьютере запустить программу VisProbe_SL.exe (ярлык по умолчанию на рабочем столе).

• 8.2.2. Система автоматически определит исполнение системы ВС-301 М2 (2 измерительных канала), ВС301М4 (4 измерительных канала), либо ВС301М8 (8 измерительных каналов).

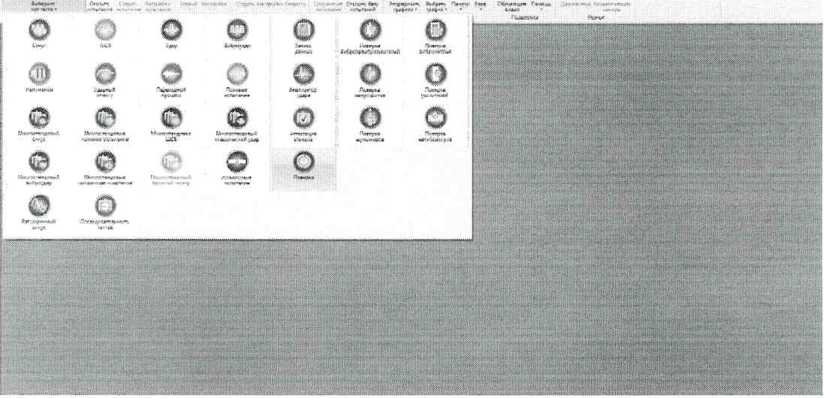

• 8.2.3. Выбрать тип теста «Поверка» (Рисунок 1).



  ■—■•дпи.ти- п г

  О л                               ’ «й 's У ' ■ w О to О О



  Рисунок 1 - Окно программы VisProbe SL

• 8.2.4. В появившемся окне (рисунок 2) выбрать пункт «Поверка».

Поверка при приёмо-сдаточных испытаниях

Проверка стенда

Калибровка

Рисунок 2 - Окно теста «Поверка».

• 8.2.5. В приветственном окне мастера поверки будет отображен пошаговый план

  проведения поверки (Рисунок 3), нажать кнопку «Далее».

  Мастер поверки. Приветствие.

  I (’ГОЛьТ/»» Я<&.’^,».Х«ЖОб»«СГ4

  2 Проверю абсолют»-:-- гогзешиосги

  СЮДПГ '? чЛЛввжЛмН*

  1им-.У9ИИЧОГОЛ лпА.-в.'юадэо *И<1НГИА«

  Вас приветствует мастер выполнения поверки

  Сэнлгемьтесь с шагам? памрки и нажм/’е       >'* для её начато

  *‘!'ПР»ГЧГ*1|’Я •> “НрвИИД«Чер»«7С1И .дрд>г?<риетм»».

  I 5-Г"О1 n режиме иодда мА»Исй>*$ц.

  i Л ровер» млз«й»н-э«' .гмере*-пй :?pw мдездммоддоо

  ШЯфМГМЮ 0 iiMiMtn»*» w мермм9М1<ркх7н «адетопюЛ мгмг.шшоксм **»м«рим'Люц<* »4К4ЛМ> b pU.*4Mft &ЛДЯ1

  • 1 Проверю рабэтоспосэвнаети

  • 2 Прсеергл абсолютной лс'решноси лзиерем.я вхгдногс иагзяжвн/я псстол—<огз и даггоующсгс значения напряжения переменного тока, ыаксимваьного измеряемого нлгрм«х-.-4Р <• неравномерное™ чаетоп«г.Д хзрактери-Г’ис»» нзмермтеем'ыя маня ^вов е росгие охоао; •Линейн^.Ъ.

  • 3 Проверю абсолютной погрешмэсп»Измерение зооиде. м«с.^,малвяо:о «мергемсто значения и нерзвнэиергссги чапатиой. хзвакгеристики «'дмер;тельних аналое е реж.-м: входов «Зврядоявм-

  4 Определение о’нэапелвног пэтрвыгоат

  огспрс/дведсник и намерений частсгх

  5Определен>*еабсолютной •’сгрешнсстя измгр-е-ия коэфф? циекта ггрмомик

  • 4 ОлрГЛп.’.’Ч’«*г ОГ»яХ*опЛ(игГг>

  •К'фГ<уНвГ.Т4 «ДОЧММШОД'М» V -       •■' ЛТ-г.

  • 5 Опрсде.-еииг .•»? хмк »♦<•> ПСГрСилИСТ»!

  чслф»./

  б Пргмрсе дивгазояаа абсолютной погрешности азмеренив сопротивления «оиалсы измерения сопротивления детчпеов ?"100

  7 Проверю диапазона и абсолютной погрешности йзмерсэда нзпрлжеяиа санхтом измерениенапряжении постов-оюто тою

  Прсверсэ диапазона и абсолютно.! погрешности измерен»»»

  канелсм иэмереп-ля постоянного тока

с провело дншиг.—j w «лз/кнч&н

П О* реи НС-п 4 м»и*{Хи>®

7 Пр..лял’»л диапазон*.. «CewWbttH негр ми нести из.ег-нлл няпрл </.«-? л «малом >и;игасл*я »«зчря>енг» rt-*XTOt»fWUr> v <л 8 Проеерг» дивпязс-чаабссиюгно»» пыревлм:. •/ Hrv»pe*,» лхел^-'ип то*-л Ваналсч измерения постса'*чэго

Отмой                 Д>п««>           .'П.

Рисунок 3 - приветственное окно «Мастера повекрки»

• 8.2.6. Собрать схему, изображенную в окне мастера поверки (Рисунок 4). Нажать на кнопку «Открыть испытание».

  г: *Г<ммрл-л эбсолопюй погрешности ишврамня х»р«£* смксималаниго намеряемого          ■

  1И МДСтдоюв

  •араглеоиспши гзмср.сеяьнмд гака»о« к |mwmw« втлдля

  • ^арадлоый*

  Мастер поверки. Пункт ’ U&»



  <сяку для отгшьпия ’естосэ'о жлагтян

  1 Проверил работоспособности

  с.тберме сяечу предомяендо на р» ,

  Д<»я лрзмр*нр»бсгс<г*&соб»ю-гп’ нажмите кнопку д.««

  пол».».',) П-СТШМ

  ™Т В  ; J  >	) •'• С О 1 ■ ■' :? ' 1
  L—J

5 Огф«хед».м* абпмчмяо.' Л O--PCU.*OGTH •'У’ЛСрС’---/ «ц»фби.»мвкта гормонис

Рисунок 4 — Проверка работоспособности системы ВС301М

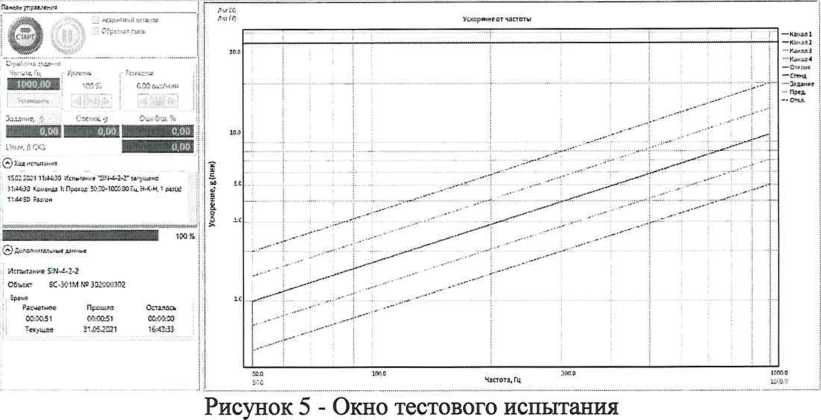

• 8.2.7. В открывшемся окне тестового испытания (Рисунок 5), имитирующего процесс задания испытательного воздействия с разверткой частоты и амплитуды, нажать кнопку «Старт».



  ц*¹

  м*сгреЛг.'

  .....j пЧЗИ-dywni |

  О~&

  Овуозсыче Псмсч*




  U U LI

  4  3

  Опгрьть&иу

  «Пь’вя*» ✓Х'ЗМПяЦ?

  аЗЯ   ним мелитзпс ?

  421

  1 » ■ •

  Язи-'рд4.ми • -ргфг< •

  а.'*



• 8.2.8. В открывшемся окне тестового испытания (Рисунок 5), имитирующего процесс задания испытательного воздействия с разверткой частоты и амплитуды, нажать кнопку «Старт».

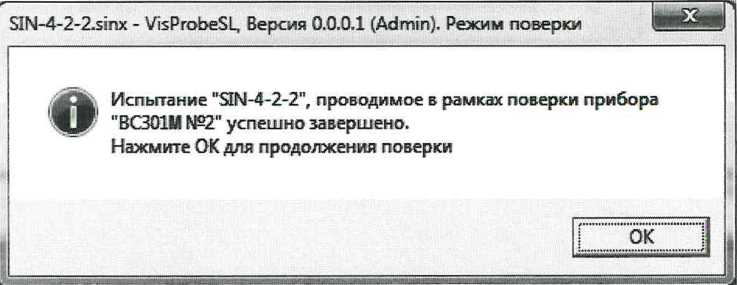

  Рисунок 6 - Информационное окно завершения испытания.

• 8.2.9. Систему считать работоспособной, если сообщения об ошибках инициализации ПО отсутствуют, загрузка встроенного ПО системы прошло успешно, связь ПК с системой установлена и тестовое испытание завершено успешно. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 9.1.   Проверку целостности метрологически значимой части ПО изделия следует выполнять посредством сравнения идентификационных данных ПО, указанных в разделе 3 формуляра системы, с их реальными значениями.

• 9.2.  Для определения идентификационных данных ПО используется встроенные функции рабочего приложения ПО системы VisProbe_SL и утилита HashTab (должна быть предустановлена ПК).

• 9.3. Для получения идентификационных данных необходимо выбрать файл VisProbe_SL.exe (по умолчанию находится в каталоге C:\VS_300), нажав на нем правой кнопкой мышки и в открывшемся контекстном меню выбрать «свойства». Перейти во вкладку «Подробно».

  Свойства: \:7Prcbc_5L.i?:e.

  Общие          Совместимость          Хеш-суммы Файлов

  Безопасность          Подробно          Предыдущие версии

  Свойство	Значение
  Описание
  Описание Файла	VisProbe SL
  Тип	Приложение
  Версия Файла	1.0.0.0
  Название продукта	VisProbe SL
  Версия продукта	1.0.0.0
  Авторские права	Copyright ® 2014-2017
  Размер	30,5 МБ
  Дата изменения	16.06.2021 13:23
  Язык	Независимо от языка
  Исходное имя файла	VS233lnt erface exe

  9 Свойства: VisProbe_SL.exe

  Безопасность          Подробно          Предыдущие версии

  Общие          Совместимость          Хеш-суммы файлов

  Имя	Значение хеша
  CRC32	43F58617
  MD5	3CE66236D43B67DD5A2369A3F9AEF...
  SHA-1	F07D755AC4171A7S35X019AB37BB6...
  Настройки Сравнение хеша
  # I1	1
  	Сравнить Файл..

HaohT ab vS.0.0 г -->201 ? Imp-Ws Sortware [http.V/impibfts com]

OK        Отмена T.| QK | Отмена

Рисунок 7 - Окна «О программе» и «Хеш-суммы файлов» ПО VisProbe_SL

• 9.4.   В открывшемся окне (Рисунок 7) напротив строки «Описание файла» зафиксировать идентификационные данные ПО, напротив строки «Версия файла» зафиксировать идентификационный номер;

• 9.5.   Перейти во вкладку «Хеш-суммы файлов» (Рисунок 7) и напротив строки CRC32 зафиксировать цифровой идентификатор метрологически значимой части ПО.

• 9.6.   Результат проверки считать положительными, если полученные идентификационные данные ПО, соответствуют идентификационным данным, записанным в формуляре и описании типа на системы.

• 10.1  Проверка абсолютной погрешности измерений входного напряжения постоянного и действующего значения напряжения переменного тока, максимального измеряемого напряжения и неравномерности частотной характеристики измерительных каналов в режиме входов «Линейный»

• 10.1.1 В соответствии с рекомендациями «Мастера поверки» собрать схему, изображенную в окне программы (Рисунок 7). В качестве источника сигнала использовать калибратор В1-2 8. Сигнал с выхода калибратора подать на все измерительные входы системы, входы системы автоматически установятся в диапазон измерений с пределом 10 В.

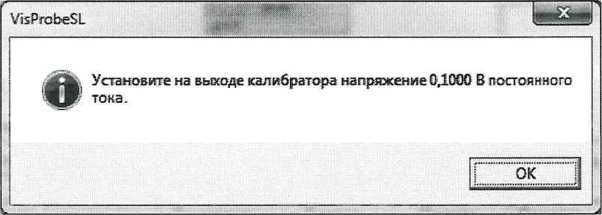

• 10.1.2 В соответствии с рекомендациями программы перевести калибратор-вольтметр В1-2 8 в режим воспроизведения напряжения постоянного тока. Установить на выходе В1-28 в соответствии с рекомендациями таблицы в окне мастера значение 0.1 В напряжения постоянного тока.

  *| Проверка работоспособнее™

  • 2 Проверка абсолютной погрешности измерения входного напряжения постоянного и действующего значения напряжения переменного тока, максимального измеряемого напряжения и неравномерности частотной характеристики измерительных каналов в режиме входов <х Линейный». >

  • 3 Проверка абсолютней погрешности измерения заряда, максимального измеряемого значения и неравномерности частотной характеристики измерительных каналов о режиме еходзе «Зарядовый»

  • 4 Определение относи тельной погрешности воег.роизеедення г измерений частоты

  • 5 Определение абсслютной погрешности измерения коэффициента гармоник

  • 6 Проверка диапазона и абсолютной погрешности измерения сопротивления каналом измерения сопротивления датчиков ЗТ1Э0

  • 7 Проверка диапазона и абсолютной погрешности измерсн/п напряжения каналом измерения налряжен.'я постоянного тока

  Е Проверка диапазона и абсолютной погрешности измерен/л постоянного тока каналом измерения постоянного тока

  2 Проверка абсолютной погрешности измерения входного напряжения постоянного и действующего значения напряжения переменного тока, максимального измеряемого напряжения и неравномерности частотной характеристики измерительных каналов в режиме входов «Линейный».

  Для псосеркл измерения напряжений выполните следующие шаги:

  • • соберите схему, лоюизмн/ю на рисунюе;

  • • последовательно выполните все шаги предложенные мастером, и для каждого из них нажмите кнопку ’Измерить". Переключение между шагами осуществляется с помощью кнопок с зелёными стрелками.

  Кинтроллср ВОЗОПИ



  ■rd Mg]

  Предел измерения -10 6

  Текшие значения

  	Установленные значения		Измеренные значения. В (DC)	Абсолютная погрешность, В	Допускаемые значения погрешности, В
  	Частота, Гц	Напряжение, В (DC)
  Канал 1		0.10000	0.000000	0	±0,005500
  Канал 2		OJCOOO	0.000000	0	±0,005500
  Канал 3	-	0.10000	0,000000	0	±0.005500
  Камал 4	-	0,10000	0,000000	0	±0,005500
  Канал 5	-	0.10000	0,000000	0	=0,005503
  Канал 6	...	0,10000	0.000000	0	д0,005500
  Канал 7	-	0,10000	0.000000	0	±0.005500
  Канал 3	-	0,10000	0.000000	0	хОЛОИОО

  | Отмена "] Р < Назад^-[ Далее Tjj ■ Эаиои.ил»

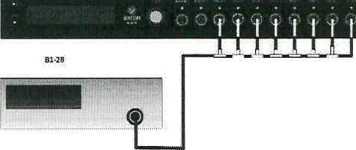

  Рисунок 7- Схема проверки измерительных каналов в режиме входа «Линейный»

  10.1.3 Нажать кнопку «измерить», появится окно контроля выполнения операции (Рисунок 8). Проверить правильность установки запрашиваемых параметров и нажать кнопку «ОК».



  Рисунок 8 - Окно контроля выполнения операции

• 10.1.4   Дождаться окончания измерений. По окончании цикла измерений система выводит в соответствующие ячейки таблицы измеренные значения и рассчитанные значения абсолютной погрешности. Значения абсолютной погрешности рассчитываются по формуле 1.

• 10.1.5   Нажимая кнопку «стрелка вправо», повторить измерения по п.п. 10.1.1-10.1.4 для значений выходного напряжения постоянного тока калибратора В1-28 -0,1, ±1, ±10 В.

• 10.1.6   Нажимая кнопку «стрелка вправо», повторить операции по п.п. 10.1.1-10.1.4 для диапазона измерений 40 В (Входы системы установятся в требуемый диапазон автоматически) и измеряемых значений напряжения постоянного тока ±0.1, ±1, ±10, ±40 В.

• 10.1.7   Нажать кнопку «стрелка вправо». Система перейдет в режим измерений абсолютной погрешности действующего значения напряжения переменного тока, входы системы автоматически установятся в диапазон измерений с пределом 10В

• 10.1.8   Сигнал с выхода калибратора подать на все измерительные входы системы

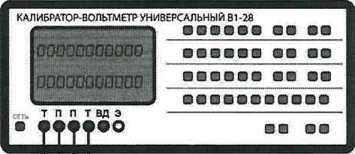

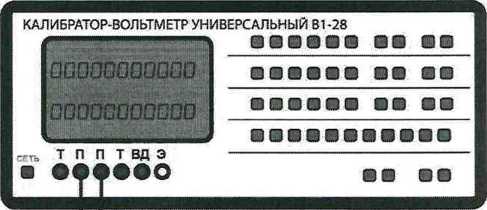

• 10.1.9   Перевести калибратор-вольтметр В1-28 в режим воспроизведения напряжения переменного тока. Установить на выходе В1-28 в соответствии с рекомендациями таблицы в окне мастера значение 0,1 В напряжения переменного тока частоты 1000Гц.

• 10.1.10  Нажать кнопку «измерить», появится окно контроля выполнения операции. Проверить правильность установки запрашиваемых параметров и нажать кнопку «ОК».

• 10.1.11  Дождаться окончания измерений. По окончании цикла измерений система выводит в соответствующие ячейки таблицы измеренные значения и рассчитанные значения абсолютной погрешности.

• 10.1.12  Значения абсолютной погрешности измерений рассчитывается программно по формуле 1.

• 10.1.13  Нажимая кнопку «стрелка вправо», повторить измерения по п.п. 10.1.7-10.1.12 для значений выходного напряжения переменного тока калибратора В1-28 0,1, 1,7 В.

• 10.1.14  Нажимая кнопку «стрелка вправо» и следуя указаниям «Мастера поверки» Повторить измерений в диапазоне 40 В для устанавливаемых значений выходного напряжения переменного тока калибратора В1-28 0,1, 1, 7, 28 В СКЗ частоты 1000 Гц

• 10.1.15  По нажатии кнопки «стрелка вправо» система перейдет в режим определения неравномерности АЧХ измерительных каналов относительно опорной частоты 1 кГц. Окно измерений АЧХ входного канала в режиме «Линейный» представлена на Рисунке 9.

Млстар пг.пер.и Ту»и-т2 111.г

2 Проверка абсолютной погрешности измерения входного напряжения постоянного и действующего значения напряжения переменного тока, максимального измеряемого напряжения и неравномерности частотной характеристики измерительных каналов в режиме входов «Линейный».

Для проосрки измерения напряжения выполните следующие шаги:

• • соберите схему. показанную на рисунке:

• • последовательно выполните все шаги, предложенные мастером, и для каждого /з них нажмите кнопку ’Измерит»".

Переключение между шагами осуществляется с помощью кнопок с зелёными стрелками.

Контроллер ВС -ЗО1М

Рисунок 9 - Окно измерений АЧХ входного канала в режиме «Линейный».

• 10.1.16  Следуя указаниям «Мастера поверки» произвести измерения значений СКЗ напряжения переменного тока для значений 7 В СКЗ на частотах 0.1 и 80000 Гц для диапазонов 10 и 40 В.

• 10.1.17  Для каждой установленной частоты 0.1 и 80000 Гц в программе вычисляется коэффициент передачи Kf (дБ) по формуле 2.

• 10.1.18     По окончании измерений система выводит в соответствующие ячейки таблицы измеренные значения и рассчитанные значения коэффициент передачи Kf (дБ)

• 10.1.19      Для каждой установленной частоты вычисляется неравномерность частотной характеристики 6f (дБ) по формуле 3.

• 10.1.20      За неравномерности частотных характеристик каждого входного канала принимаются максимальные значения из полученного ряда 3f.

• 10.1.21      В случае, если значения неравномерности АЧХ для каждого входного канала не превышают допускаемого значения, результаты измерений и расчетов отображаются шрифтом зеленого цвета. В противном случае цвет шрифта становится красным.

• 10.1.22      Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока не превышает 0,005и_ИЗм+0,0005и_д (и_ИЗм - измеренное значение напряжения, В; и_д - максимальное напряжение, измеряемое на установленном диапазоне измерений, В), значения абсолютной погрешности измерений напряжения переменного тока на частоте 1 кГц не превышают 0,005и_Изм+0,00001и_д (и_ИЗм - измеренное значение напряжения, В; и_д - максимальное напряжение, измеряемое на установленном диапазоне измерений, В), В, а неравномерность АЧХ в рабочем диапазоне частот относительно опорной частоты 1 кГц, дБ, не превышает значения 0,05 дБ в диапазоне измерений 10 В и 0,2 дБ в диапазоне измерений 40 В. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 10.2 Проверка абсолютной погрешности измерений заряда, максимального измеряемого значения и неравномерности частотной характеристики измерительных каналов в режиме входов «Зарядовый»

• 10.2.1 Нажать кнопку «Далее» и перейти в режим проверки Зарядового канала.

• 10.2.2 Проверка измерительного канала в режиме «Зарядовый» осуществляется с использованием емкостного эквивалента датчика ВАПМ.407.61.01 из комплекта поставки системы ВС301М8, ВС301М4. До начала проведения поверки измерить значение емкостей гребенки, подключаемых к Зарядовому каналу, при помощи Измерителя иммитанса GW Instek LCR-76200. В качестве емкостного эквивалента датчика может быть использован конденсатор емкостью 1100... 1500 пФ, включенный последовательно с измерительным входом прибора ВС301М в режиме входа - «Зарядовый».

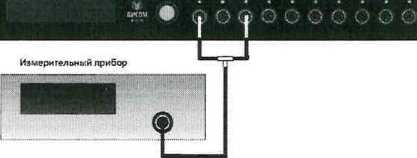

• 10.2.3 Следуя указаниям «Мастера поверки» собрать схему в соответствии с Рисунком 10.

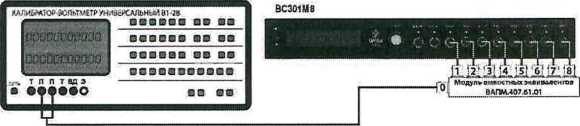

Рисунок 10 - Схема проверки измерительных каналов в режиме входа «Зарядовый»

• 10.2.4 В окне «Мастера поверки» нажать кнопку «Задать емкости», заполнить поля соответствующих измерительных каналов значениями подключенных к ним эквивалентов зарядовых датчиков, как показано на рисунке 11. Значения эквивалентов зарядовых датчиков заполнить по результатам измерений, проведенных в п. 10.2.2 при помощи Измерителя импеданса GW Instek LCR-76200.

Емкость            X

Рисунок 11 - Окно задания параметров эквивалентов емкости

• 10.2.5 На основании введенных данных «Мастер поверки» произведет расчет максимального значения СКЗ напряжения калибратора, подаваемое на вход эквивалента зарядового датчика исходя из указанного значения его емкости по формуле 4.

• 10.2.6 В качестве источника сигнала использовать калибратор в режиме воспроизведения синусоидального напряжения.

• 10.2.7 Следуя указаниям «Мастера поверки», установить на выходе калибратора частоту сигнала - 1000 Гц и значение напряжение переменного тока 0,1 В СКЗ

• 10.2.8 Нажать кнопку «измерить» и дождаться окончания измерений, в Таблице «Текущие значения» должны отобразиться измеренные значения заряда и рассчитанные значения абсолютных погрешностей.

• 10.2.9 Для каждого измеренного значения СКЗ заряда в Таблице отобразятся рассчитанные значения абсолютной погрешности измерений входного заряда на базовой частоте 1000Гц, рассчитанные по формуле 5.

• 10.2.10      Нажимая кнопку «стрелка вправо» и следуя указаниям «Мастера поверки» Повторить измерения, устанавливая напряжения на выходе калибратора 1, Umax В (СКЗ).

• 10.2.11     Нажимая кнопку «стрелка вправо» перейти к измерению АЧХ измерительных каналов в режиме «Зарядовый». Окно программы «Мастер поверки» при измерении АЧХ Зарядового канала изображен на рисунке 12.

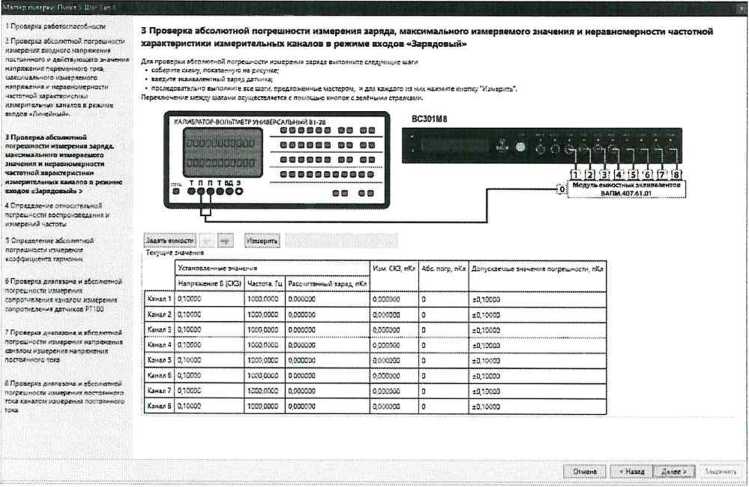

3 Проверка абсолютной погрешности ихмврвмия жаряда. максимального измеряемого жначвния и неравномерности частотней характеристики измерительных каналов в режиме входов «Зарядовый»

J Проверка айсоямтт ной псгрмлкосги измерения мрсдл. химсмыллшыо ммлсрлеимха jxjmqimu и неравномерности час то» ноя характеристики

norpewitccr^ .-змгрениа постоянного

тем саназои .пмерениа псстоянгюго

Переключение между шагам* осуществляется с псискць/О кнопок с зеленый;¹ стрелками

Рисунок 12 - Измерении АЧХ Зарядового канала

• 10.2.12      Следуя указаниям «Мастера поверки», установить на выходе калибратора значение напряжение переменного тока равное Umax из первого столбца таблицы «Текущие значения» и провести измерения для частот 1 и 80000 Гц.

• 10.2.13      Для каждого установленного значения частоты нажать кнопку «Измерить и дождаться» окончания измерений по отображению измеренных значений в соответствующим столбцах таблицы.

• 10.2.14      Неравномерность частотной характеристики входного канала для измеренных значений q_BX в диапазоне частот при входном напряжении U max рассчитывается по формуле 6.

• 10.2.15      За неравномерность частотной характеристики принимается максимальные значения из полученного ряда 5Q.

• 10.2.16      Результаты поверки по данному пункту программы считать положительными, если значения абсолютной погрешности измерений заряда не превышает ±(0,01-Оизм+0,1) (Оизм - измеряемое значение заряда, пКл), а неравномерность АЧХ зарядового канала в рабочем диапазоне частот относительно опорной частоты 1 кГц, не превышает 0,1 дБ. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 10.3 Проверка относительной погрешности измерений и воспроизведения частоты.

• 10.3.1 Нажать кнопку «Далее» и перейти в режим проверки относительной погрешности измерений и воспроизведения частоты. В качестве измерительного прибора использовать частотомер электронно-счетный 43-64.

• 10.3.2 Следуя указаниям «Мастера поверки» собрать схему в соответствии с Рисунком 13.

  * Проверка работоспособности

  • 2 Проверка абсолютной по-реш мост.* измерения входного напряжения постоянного и действующего значения напряжения переменного токе.

  имсимальнаго измеряемого напряжения z «ердсгюмерност.! частотной характеристик,' измерительных каналов в режиме входов «Линейный»

  • 3 Проверка абсолютной погрешности измерения азрада. максимального измеряемого значения и неравномерности частотной характеристики измерительных каналов в режиме входе в кЗарядсвый-

  • 4 Определение относительной погрешности воспроизведения и измерений частоты л

  • 5 Опредехемлв абсолютной, погрешности измерения козфйициента гармоник

  • 6 Проверка диапазона и абсолютной погрешности измерения сопротивления каналом измерений сопротивления датчиков РПОО

  4 Определение относительной погрешности воспроизведения и измерений частоты

  Для лроверк;* отиосителпной погрешности установки .• измерения частоты выполните следующие шаги.

  • • соберите схему показанную на рисунке:

  ■ выбер/те з выпадающем списке “Выход °?

  • • последовательно выполните see шаги, предложенные мастером, и для каждого из них нажмите кнопку ''Начать генерацию’ для каждой из частот а таблице После того как значение илстоты во втором столбце таблицы перестанет изменяться, нажмите кнопку "Зафиксировать результат* и введите знэчеяие, измеренное внешний прибором.

  • • выберите 5 выпадающем списке “Выход 2’ и повторите для неге те же самые действия, что и для первого выхода.

  Переключение между шагами осуществляется с помощью кнопок с зелёный/ стрелками.

  Контроллер ВС-301М

  	»«0\1 £	1 1	> О 6 6 С 6 6 6
  		*
  	Частотомер
  Текущая частота. Гц	— t	ПИ	Зрибллзительное время измерении
  1000,00000       j^-l’ I | Начать генерацию! .?<•>■,л.,		Выход 1 *	01*2x30

  7 Проверка диапазона и абсолютней погрешности измерения напряжения каналом измерения напряжения постоянного тока

  В Проверим диапазона и абсолютной погрешности измерения постоянного

  Установленные значения частоты. Гц	Измеренные ВС *301М значения частоты, Гц	Измеренные «астотоиеро»! значения частоты (периода), Гц (с)	Относительная погрешность измерений частоты	Относительная погрешность установки, частоты	Допускаемые злачен ня погрешностей
  1000.00000	0,00000000	0,00000000	0.000000	0.000000	Г 0.00001
  scoco.oox	о.соозоосо	о.сооооооо	0,000000	0,000000	=0,00001

  тока

Отм»и» | | < Назц ; Длкее > j in™..:,

Рисунок 13 - Схема проверки относительной погрешности измерений и

воспроизведения частоты

• 10.3.3 В соответствующей вкладке выбрать «Выход 1».

• 10.3.4 Нажать кнопку «Начать генерацию». Система воспроизведет сигнал с заданной частотой.

• 10.3.5 Дождаться стабилизации показаний в столбце «Измеренные ВС-301М значения частоты, Гц» и нажать кнопку «Зафиксировать результат». В появившемся окне (рисунок 14) ввести значения частоты в Гц, измеренные частотомером.

Введите частоту, измере... *

Частота |   999.99981 Гц

ОК        Отмена

Рисунок 14 - Окно ввода частоты, измеренной частотомером

• 10.3.6 По окончании цикла измерений система выводит в соответствующие ячейки таблицы измеренные значения частоты и рассчитанные значения относительных погрешностей воспроизведения и измерений частоты 6f по формуле 7.

• 10.3.7 В случае, если значения погрешностей Sf находятся в допускаемых пределах ±Г10'⁵, результаты измерений и расчетов отображаются шрифтом зеленого цвета. В противном случае цвет шрифта становится красным

• 10.3.8 Нажать кнопку «стрелка вправо». Повторить измерения для всех значений частоты в соответствии с таблицей в окне «Мастера поверки».

• 10.3.9 В соответствующей вкладке выбрать «Выход 2» и провести операции по п.п. 10.3.4-10.3.7 для выхода 2 системы. По окончании нажать кнопку «Далее».

• 10.3.10      Результаты поверки считать положительными, если значения относительных погрешностей воспроизведения и измерений частоты в диапазоне рабочих частот от 0 до 80000 Гц находятся в пределах ±110‘⁵. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  • 10.4 Проверка абсолютной погрешности измерений коэффициента гармоник.

• 10.4.1 В качестве измерительного прибора использовать калибратор-измеритель нелинейных искажений СК6-20.

• 10.4.2 Собрать схему, изображенную в окне мастера поверки (рисунок 15).

• 10.4.3 В соответствующей вкладке из выпадающего перечня выбрать частоту первой гармоники 10 Гц

• 10.4.4 Нажать кнопку «Начать генерацию». Система воспроизводит сигнал с заданным значением коэффициента гармоник (К_г) с установленной частотой первой гармоники.

Мастер поверх, Пункт 5. Шег 5 из $

Контроллер ВС-301М

6 Протсра диапазона и абсолютной погрешности измерения

[ Ошем ] |_ <%•* ] &иёё> j 2маж~ч>

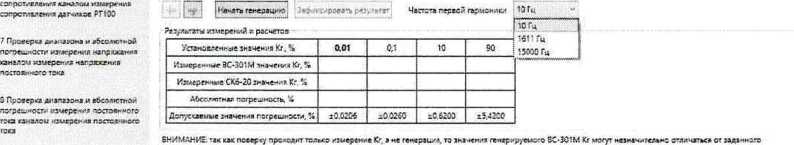

Рисунок 15 - Схема проверки погрешности измерений коэффициента гармоник

• 10.4.5 После появления сообщения «Измерения завершены» нажать кнопку «Зафиксировать результат». В появившемся диалоговом окне (рисунок 16) ввести значения К_г, измеренные с помощью калибратора-измерителя нелинейных искажений СК6-20. Нажать кнопку «ОК».

  Кг




  Отмена

  Кг, измеренный С Кб-20



Рисунок 16 - Окно ввода измеренного значения коэффициента гармоник

• 10.4.6 По окончании цикла измерений система выведет в соответствующие ячейки таблицы измеренные значения К_г (%) и рассчитанные (как разность между измеренными системой и калибратором-измерителем значений, %) значения абсолютной погрешности измерений КНИ Д (%). В случае, если значения абсолютной погрешности измерений находятся в допускаемых пределах ±(0,06 Кг+0,02)%, результаты измерений и расчетов отображаются шрифтом зеленого цвета. В противном случае цвет шрифта становится красным

• 10.4.7 Нажать кнопку «стрелка вправо». Повторить измерения по п.п. 10.4.4-10.4.6 для всех значений К_г для данной частоты первой гармоники сигнала в соответствии с таблицей в окне мастера поверки.

• 10.4.8 Повторить измерения для всех значений частоты первой гармоники из выпадающего списка в окне «Мастера поверки» и выполнить операции по п.п. 10.4.4-10.4.7. Провести измерения для всех частот перечня. По окончании нажать кнопку «Далее».

• 10.4.9 Результаты поверки считать положительными, если значения абсолютной погрешности измерений К_г в диапазоне частот первой гармоники от 10 до 15000 Гц и в диапазоне значений К_г от 0,01 до 90% находятся в пределах ±(0,06 Кг+0,02) %. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

  10.5 Проверка абсолютной погрешности измерений сопротивления каналом измерений сопротивления датчиков РТ100

  • 10.5.1 Нажать кнопку «Далее» и перейти к проверке диапазона и абсолютной погрешности измерений сопротивления каналом измерений сопротивления датчиков РТ100. Проверка проводится для четырехпроводной схемы измерений сопротивления.

  • 10.5.2 В соответствии с рекомендациями «Мастера поверки» собрать схему, изображенную в окне программы (Рисунок 17). В качестве источника сигнала использовать калибратор В1 -28.

  • 10.5.3 В соответствии с рекомендациями программы перевести калибратор-вольтметр В1-28 в режим воспроизведения сопротивления. Установить на выходе В1-28 в соответствии с рекомендациями таблицы в окне мастера значение 10 Ом.

  • 10.5.4 Нажать кнопку «измерить», дождаться окончания измерений.

  • 10.5.5 По окончании цикла измерений система выводит в соответствующие ячейки

  таблицы измеренные значения и рассчитанные значения измерений сопротивления по формуле 8.

  В случае, если значения абсолютной погрешности

  абсолютной погрешности

  измерений сопротивления и расчетов отображаются

  находится в допустимых пределах, результаты измерений шрифтом зеленого цвета. В противном случае цвет шрифта становится красным.

  Мастер пиесро». П>ист 5. Шаг б ю 8

  —

  2 Провериз дбсолсгисЛ по-решнос?.» •о'-ере-^хгкслиогв нвлр**»л»<л по—эгс и АеДстг/’Схегс напрскс*.¹» "среиеъ-ого тска. uaitv.ra.’erC'C изичреизге напрвжен.т г иераг-счерхс-г.-■иггс- кзр«кгер»’г-иос »П'?ермтелкмиг< емагэе о pt.vwwt

  6 Промарка диагшоиа и абсолютной погрешности ижммрммия сопротижланиж каналом ижммрммия сопротивления датчиков РТ1ОО

  пМйи кммрамгсэпрятшмси*» датское “ZC



  Упвмасленн»

  ОЮ:>*Цгд»а* мр чга-лк

  1 Пргмро в&оистгй -<э реи«сс* до«рек>*.л ззрААЛ иалги«л_пнзге и»<.-е₽»е«о о зндекит »• •vpeercuepncf«астп’иэу *fc»>nep»:ctx»>

  g ре*ом« рссдзз

  В Прое«р»а допгэс*-» вбгапмгмз? •’эграц.ис.ст,! .цмерети посте'м-с'* тзо ипалэи ^змерс* >■» лостоанио'э



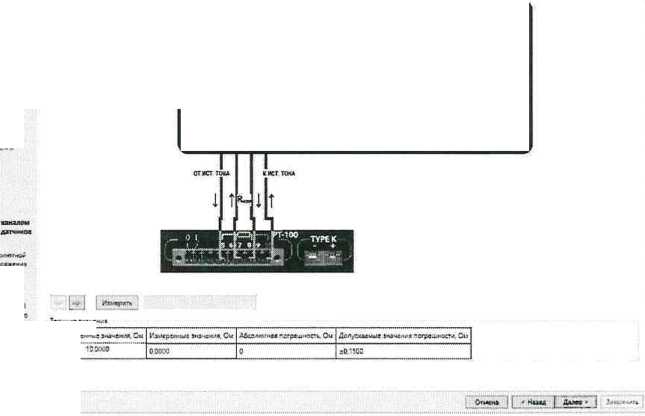

  Рисунок 17 - Схема проверки диапазона и абсолютной погрешности измерений сопротивления каналом измерений сопротивления датчиков РТ100

• 10.5.6 Нажимая кнопку «стрелка вправо», повторить измерения по п.п. 10.5.3-10.5.5 для значений сопротивлений 100 и 1000 Ом.

• 10.5.7 Результаты поверки считать положительными, если значения абсолютной погрешности измерений сопротивлений в диапазоне от 10 до 1000 находятся в пределах ±(0,005Rh3m+0,1) Ом. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

10.6 Проверка абсолютной погрешности измерений напряжения каналом измерений напряжения постоянного тока

• 10.6.1 В соответствии с рекомендациями «Мастера поверки» собрать схему, изображенную в окне программы (Рисунок 18). В качестве источника сигнала использовать калибратор В1 -28.

• 10.6.2 В соответствии с рекомендациями программы перевести калибратор-вольтметр В1-28 в режим воспроизведения напряжения постоянного тока. Установить на выходе В1-28 в соответствии с рекомендациями таблицы в окне мастера значение -40 В напряжения постоянного тока.

• 10.6.3 Нажать кнопку «измерить», дождаться окончания измерении.

• 10.6.4 По окончании цикла измерений система выводит в соответствующие ячейки таблицы измеренные значения и рассчитанные значения абсолютной погрешности измерений напряжения постоянного тока по формуле 9.

• 10.6.5 В случае, если значения абсолютной погрешности измерений напряжения постоянного тока находится в допустимых пределах, результаты измерений и расчетов отображаются шрифтом зеленого цвета. В противном случае цвет шрифта становится красным

Мастер поверки. Пугист 7. Шаг 7 мз В

7 Проверка диапазона и абсолютной погрешности намерения напряжения каналом измерения напряжения постоянного тока

'Урэеерхлдив.'тлзана и абсолютной погрешмостк измерения напряжения каналом измерения напряжения постоянного тока

Ошена < Назад

Рисунок 18 - Схема проверки диапазона и абсолютной погрешности измерений напряжения постоянного тока

• 10.6.6 Нажимая кнопку «стрелка вправо», повторить измерения по п.п. 10.6.3-10.6.5 для значений напряжения постоянного тока 40, ±10, ±1, ±0,1 В.

• 10.6.7 Результаты поверки считать положительными, если значения абсолютной погрешности измерений напряжения постоянного тока в диапазоне ±40 В находятся в пределах ±(0,005U_H3M+0,005) В (где и_ИЗм - измеряемое значение напряжения постоянного тока, В). В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 10.7 Проверка абсолютной погрешности измерений постоянного тока каналом измерений постоянного тока

• 10.7.1 Нажать кнопку «Далее» и перейти к проверке диапазона и абсолютной погрешности измерений постоянного тока.

• 10.7.2 В соответствии с рекомендациями «Мастера поверки» собрать схему, изображенную в окне программы (Рисунок 19). В качестве источника сигнала использовать калибратор В1-28. В соответствии с рекомендациями программы перевести калибратор-вольтметр В1-28 в режим воспроизведения постоянного тока. Установить на выходе В1-28 в соответствии с рекомендациями таблицы в окне мастера значение -25 мА постоянного тока.

• 10.7.3 Нажать кнопку «измерить», дождаться окончания измерений.

• 10.7.4 По окончании цикла измерений система выводит в соответствующие ячейки таблицы измеренные значения и рассчитанные значения абсолютной погрешности измерений постоянного тока по формуле 10.

• 10.7.5 В случае, если значения абсолютной погрешности измерений значений постоянного тока находится в допустимых пределах, результаты измерений и расчетов отображаются шрифтом зеленого цвета. В противном случае цвет шрифта становится красным

Мастер поверки. Пункт 2. Шаг 3 из 8 * Проверка работоспособности

• 2 Проверка абсолютной погрешности измерения входного напряжения постоянного а действующего значения напряжения персмеинсго -ока иксммального измеряемого напряжения и неравномерности частотной характеристики измерительных каналов в режиме входов «Линейный».

• 3 Проверка абсолютной погрешности измерения зарадд максимального измеряемого змвчемия и неравномерг’Осш частотной характеристики измерительных каналов в режиме входов «Зарядовый»

• 4 Определение относительной погрешности воспроизведения и измерений частоты

• 5 Определение абсолютной погрешности измерения коэффициента гармоник

• 6 Проверю диапазона и абсолютной погрешности измерения сопротивления каналом измерения сопротивления датчиков РТ10С

^т Проверке диапазона и абсолютной погрешности, измерения напряжения каналом измерения напряжения пс стоя ни эго тока

8 Проверка диапазона и абсолютной погрешности измерения постоянного тока каналом измерения постоянного тока

Проверка диапазона и абсолютной погрешности измерения постоянного тока каналом измерения постоянного токз

1вх "О"

Отмена < Назад J Далее > , .лют-

Рисунок 19 - Схема проверки диапазона и абсолютной погрешности измерений постоянного тока

• 10.7.6 Нажимая кнопку «стрелка вправо», повторить измерения по п.п. 10.7.3-10.7.5 для значений напряжения постоянного тока 25, ±2,5 мА.

• 10.7.7 Результаты поверки считать положительными, если значения абсолютной погрешности измерений значений постоянного тока в диапазоне ±25 мА находятся в пределах ±(0,0051_ИЗм+0,1) мА (где 1_Изм - измеряемое значение постоянного тока, мА). В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.1  Рассчитать абсолютную погрешность измерений напряжения постоянного тока и переменного тока на частоте 1 кГц по формуле 1:

A=Uh3M-Uk,             (1)

где:

и_Изм - значение, измеренное системой ВС-301М;

U_K - напряжение, установленное на калибраторе.

Система считается годной, если значения абсолютной погрешности измерений напряжения постоянного тока не превышает 0,005и_Изм+0,0005и_д (и_Изм - измеренное значение напряжения, В; и_д - максимальное напряжение, измеряемое на установленном диапазоне измерений, В), значения абсолютной погрешности измерений напряжения переменного тока на частоте 1 кГц не превышают 0,005и_Изм+0,00001и_д (и_Изм - измеренное значение напряжения, В; и_д - максимальное напряжение, измеряемое на установленном диапазоне измерений, В). В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.2  Для каждой установленной частоты 0.1 и 80000 Гц рассчитать коэффициент передачи Kf (дБ) по формуле 2:

Kf=20-Lg (Uh/U_3T),               (2)

где:

Uh - значение напряжения (СКЗ), измеренное системой ВС-301М, В; и_эт - значение напряжения (СКЗ), установленное на выходе В1-28, В.

Для каждой установленной частоты вычисляется неравномерность частотной характеристики & (дБ) по формуле 3:

8f = Kf - Кюоо,              (3)

где:

Kf - значение коэффициента передачи на частоте f, дБ;

Кюоо - значение коэффициента передачи на частоте 1000 Гц, дБ. Кюоо рассчитывается по данным, измеренным в п. 10.1.7-10.1.14.

Система считается годной, если неравномерность АЧХ в рабочем диапазоне частот относительно опорной частоты 1 кГц, дБ, не превышает значения 0,05 дБ в диапазоне измерений 10 В и 0,2 дБ в диапазоне измерений 40 В. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.3  Рассчитать максимальное значение СКЗ напряжения калибратора, подаваемое на вход эквивалента зарядового датчика, исходя из указанного значения его емкости по формуле 4:

SUmax = 7000/С_э,               (4)

где:

С_э - емкость эквивалента, пФ

Рассчитанные значения абсолютной погрешности измерений входного заряда на базовой частоте 1000Гц по формуле 5:

Aq ~ Qbx - Qr,                (5)

где:

Q_r - заряд, подаваемый на вход усилителя и вычисляемый как:

Qr — Ur-Сэ,

где:

U_r - напряжение, подаваемое на вход емкостного эквивалента;

С_э - емкость эквивалента.

q_BX - величина заряда, измеренная системой ВС-301М для соответствующего канала.

Рассчитать неравномерность частотной характеристики входного канала для измеренных значений q_BX в диапазоне частот при входном напряжении U_maxno формуле 6:

5Q = 20-log(q_H3Mi/Qioooi),                (6)

где:

q_H3Mi - значение заряда, измеренное i-ым каналом на установленной частоте,

Qioooi - значение заряда, измеренное i-ым каналом на частоте 1000Гц в п.10.2.9.

Система считается годной, если значения абсолютной погрешности измерений заряда не превышает ±(0,01 0_Изм±0,1) (Q_H3M - измеряемое значение заряда, пКл), а неравномерность АЧХ зарядового канала в рабочем диапазоне частот относительно опорной частоты 1 кГц, не превышает 0,1 дБ. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.4  Рассчитать относительную погрешность воспроизведения и измерений по формуле 7:

5f = (Fbc - F_3T)/F_3T,                (7)

где:

Fbc - значение частоты, установленное (измеренное) системой ВС-301М, Гц;

F_3T - значение частоты, измеренное частотомером электронно-счетным 43-64, Гц

Система считается годной, если значения относительных погрешностей воспроизведения и измерений частоты в диапазоне рабочих частот от 0 до 80000 Гц находятся в пределах ±1-10'⁵. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.5  Рассчитать абсолютную погрешность и измерений сопротивления по формуле 8:

• 11.6

A=Rh_3m-Rk,              (8)

где:

Rh3m - сопротивление, измеренное в окне «Мастера поверки»;

R_K - сопротивление, установленное на выходе калибратора.

Система считается годной, если значения абсолютной погрешности измерений сопротивлений в диапазоне от 10 до 1000 находятся в пределах ±(0,005Rh3m±0,1) Ом. В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.7 Рассчитать абсолютную погрешность и измерений напряжения постоянного тока по формуле 9:

A=U_H3m-Uk,              (9)

где:

и_ИЗм - напряжения постоянного тока, измеренное в окне «Мастера поверки»;

U_K - напряжения постоянного тока, установленное на выходе калибратора.

Система считается годной, если значения абсолютной погрешности измерений напряжения постоянного тока в диапазоне ±40 В находятся в пределах ±(0,005и_Изм±0,005) В (где и_изм - измеряемое значение напряжения постоянного тока, В). В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 11.8 Рассчитать абсолютную погрешность измерений силы постоянно тока по формуле 10:

А=1изм-1к,                 (10)

где:

1изм - значение постоянного тока, измеренное в окне «Мастера поверки», мА;

1_К - значение постоянного тока, установленное на выходе калибратора, мА.

Система считается годной, если значения абсолютной погрешности измерений значений постоянного тока в диапазоне ±25 мА находятся в пределах ±(0,0051_ИЗм+0,1) мА (где Um - измеряемое значение постоянного тока, мА). В противном случае система дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 12.1  Сведения о результатах поверки системы передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 12.2  По заявлению владельца системы или лица, представившего его на поверку, в случае положительных результатов поверки (подтверждено соответствие системы метрологическим требованиям) наносится знак поверки и (или) выдается свидетельство о поверке.

• 12.3  По заявлению владельца системы или лица, представившего его на поверку, в случае отрицательных результатов поверки (не подтверждено соответствие системы метрологическим требованиям) выдается извещение о непригодности к применению.

• 12.4  Обязательное оформление протокола поверки не требуется По заявлению владельца системы или лица, представившего его на поверку, возможно оформление протокола поверки.



  В.В.Супрунюк

Главный метролог ООО «КИА»

Начальник научно-исследовательского отдела

ФГУП «ВНИИМ им. Д.И. Менделеева»
