Методика поверки «Газоанализаторы портативные модели СХ-5» (МП-087/03-2019)

Методика поверки

Тип документа

Газоанализаторы портативные модели СХ-5

Наименование

МП-087/03-2019

Обозначение документа

ООО "ПРОММАШ ТЕСТ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Руководитель ЛОЕИ

ММАШ ТЕСТ»

Цехан Н.А.

марта 2019 г.

Газоанализаторы портативные модели СХ-5 Методика поверки.

МП-087/03-2019

Настоящая методика поверки распространяется на газоанализаторы портативные модели СХ-5 (далее - газоанализаторы) предназначены для измерений концентраций кислорода и монооксида углерода во взрывоопасной среде и подачи предупредительной сигнализации о достижении установленных пороговых значений.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

да

да

4.1 Определение основной погрешности

6.4.1

да

да

4.2 Определение вариации показаний

6.4.2

да

нет

4.3 Определение времени установления показаний

6.4.3

да

нет

  • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

  • 1.3 Допускается возможность проведения поверки отдельных измерительных каналов, по письменному заявлению заказчика.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Измеритель влажности и температуры ИВТМ-7 М 6Д зав.№ 51464, (per. № 15500-12), диапазон измерений температуры воздуха от -20 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа

Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

6.3

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2'*20-73, 6x1.5 мм

Генератор газовых смесей ГГС мод. ГГС-Р. ГГС-Т, ГГС-К, ГГ С-ОЗ-ОЗ (per. № 62151-15), диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5 %

Стандартный образец состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-2) ГСО 10532-2014,

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

Стандартный образец состава искусственной газовой смеси в азоте (N2-МЗ-0), ГСО 10704-2015

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

Секундомер механический СОПпр, ТУ 25'1894.003-90, класс точности 2

Примечания:

  • 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта:

  • 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

3 Требования безопасности
  • 3.1. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».

  • 3.4. Допускается сбрасывать ГС в атмосферу рабочих помещений.

4 Условия поверки

Таблица 3. Условия поверки

температура окружающей среды, °C                            от +15 до +25

диапазон относительной влажности окружающей среды,%         от 30 до 80

атмосферное давление, кПа                                        101,3 ± 4,0

мм рт.ст.                                  760 ±30

5 Подготовка к поверке
  • 5.1. Выполнить мероприятия по обеспечению условий безопасности.

  • 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

  • 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

  • 5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки
  • 6.1 Внешний осмотр

  • 6.1.1  При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

  • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

  • - соответствие маркировки требованиям эксплуатационной документации:

  • - газоанализатор не должен иметь видимых механических повреждений, влияющих на работоспособность.

  • 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1. При опробовании проверяют общее функционирование газоанализатора, для чего кнопкой панели включают газоанализатор, после чего запускается процедура тестирования. По окончанию процедуры тестирования газоанализатор переходит в режим измерений:

  • 6.2.2. Результат опробования считают положительным, если:

  • - во время тестирования отсутствуют сообщения об отказах;

  • - после окончания времени прогрева анализатор переходит в режим измерений,

  • - органы управления анализатора функционируют.

  • 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

  • - определяют номер версии (идентификационный номер) ПО газоанализатора, отображенный на цифровом дисплее при запуске газоанализатора;

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализатора (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора (приложение к Свидетельства об утверждении типа).

  • 6.4 Определение метрологических характеристик

  • 6.4.1 Проверка основной погрешности

Определение основной погрешности газоанализатора проводят в следующем порядке:

  • 1) Собирают схему проведения поверки, приведенную на рисунке В.1 (приложения В).

  • 2) На вход газоанализатора подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту и диапазону измерений) в последовательности -№ 1 - 2 - 3;

  • 3) Фиксируют установившиеся значения выходного сигнала анализатора:

  • - по показаниям измерительного прибора (мультиметра), подключенного к аналоговому выходу.

Значение основной приведенной погрешности газоанализатора yi, %, рассчитывают по формуле

(Ci - Cid )

(1),

где Св. Сн - значения содержания определяемого компонента, соответствующие верхнему и нижнему пределам диапазона измерений, объемная доля, % ;

Ci - результат измерений содержания определяемого компонента на входе газоанализатора, объемная доля, %;

Cid' - действительное значение содержания определяемого компонента в Гой ГС, объемная доля. %.

5) Результат определения основной погрешности газоанализатора считают положительным, если - основная погрешность во всех точках испытаний не превышает пределов, указанных в таблице Б.1 приложения Б.

  • 6.4.2 Определение вариации показаний

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2.

Вариацию показаний, уу, в долях от пределов допускаемой основной приведенной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной приведенной погрешности, рассчитывают по формуле:

С2Б-С2М (Св-Сн)}о

•100%

где С2Б, С2М - результат измерений содержания определяемого компонента при подходе к точке поверки 2 со стороны больших и меньших значений, объемная доля, %;

у, - пределы допускаемой основной приведенной погрешности поверяемого газоанализатора, %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5.

  • 6.4.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

  • 1) подать на газоанализатор ГС№3, зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 в течение не менее 3 мин, подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в таблице Б.1 приложения Б.

7 Оформление результатов поверки
  • 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки выдается «Свидетельство о поверке» с нанесенным знаком поверки в паспорт.

  • 7.3. Если анализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение А

(обязательное)

Технические характеристики ГС

Таблица А.1. -Технические характеристики ГС, используемых при поверке газоанализаторов

портативных модели СХ-5

Определяем ый компонент

Диапазон измерений определяемого компонента

Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения

Номер ПГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС№3

Кислород

02

от 0 до 25 % об. д.

азот

-

-

О.ч., сорт 1 по

ГОСТ 9293-74

12 % об. д. ± 2 % об. д.

22 % об. д. ± 2% об. д.

ГСО 10532-2014

Оксид углерода СО

от 0 до 2000 млн’

1

азот

-

-

О.ч., сорт 1 по

ГОСТ 9293-74

1000 млн’1 ± 25 млн’1

1950 млн’1 ± 50 млн'1

ГСО 10704-2015

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011.

  • 2) Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением.

Приложение Б

(рекомендуемое)

Метрологические характеристики газоанализаторов портативных модели СХ-5

Таблица Б.1.

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной приведенной 11 погрешности, %

Предел допускаемого времени установления показаний То.ад, с

Кислород 02

от 0 до 25 %

±1,0

20

Оксид углерода СО

от 0 до 2000 млн'1

±5,0

20

Примечание:

п - Приведенная погрешность нормирована к верхнему значению диапазона измерений

Приложение В

(обязательное)

Схема подачи ГС на газоанализатор

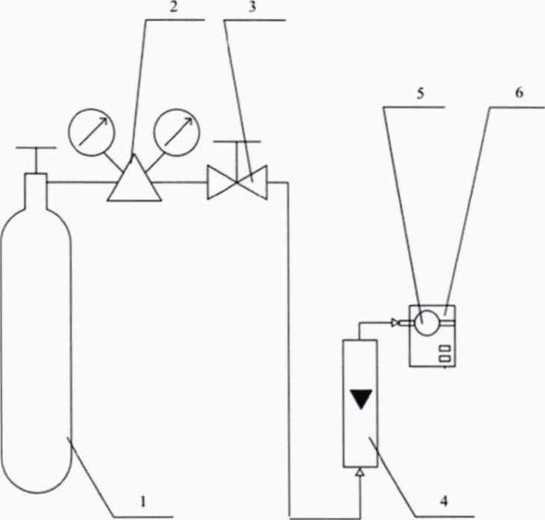

Рисунок В. 1 - Рекомендуемая схема подачи ГС на вход газоанализаторов портативных модели СХ-5

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - газоанализатор.

8
