Методика поверки «ГСИ. Газоанализаторы ДИСК-ТК» (Код не указан!)
УТВЕРЖДАЮ
Руководите
ОАО «Центрохимсерт»
......
И. В. Панов
2017 г.
Государственная система обеспечения единства измерений
Газоанализаторы ДИСК-ТК
МЕТОДИКА ПОВЕРКИ г. Москва2017
Настоящая методика поверки распространяется на газоанализаторы ДИСК-ТК и устанавливает методику их первичной поверки при выпуске из производства и после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - 1 год.
1 ОПЕРАЦИИ ПОВЕРКИ-
1.1 При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
|
Наименование операции |
Номер пункта методики по-верки |
Обязательность проведения операции при поверке | |
|
первичной |
периодической | ||
|
1 Внешний осмотр |
6.1 |
+ |
+ |
|
2 Проверка герметичности газовых каналов |
6.2 |
+ |
+ |
|
3 Проверка электрического сопротивления изоляции |
6.3 |
+ |
+ |
|
4 Опробование |
6.4 |
+ |
+ |
|
5 Определение основной приведенной погрешности |
6.5 |
+ |
+ |
|
6 Идентификация программного обеспечения и оценка влияния на метрологические характеристики средства измерений |
6.6 |
+ |
+ |
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверка прекращается.
-
2.1 При проведении поверки применяют эталонные и вспомогательные средства, указанные в табли
це 2.
Таблица 2
|
Номер пункта методики поверке |
Наименование, тип, марка эталонного средства измерений или вспомогательного средства поверки, ГОСТ, ТУ или основные технические и (или) метрологические характеристики (MX) |
|
6.5 |
Баллоны с ПГС в соответствии с приложением Б |
|
6.5 |
Стандартные образцы - газовые смеси в баллонах под давлением (таблица Б.1) |
|
6.2 |
Баллон с газообразным азотом особой чистоты ГОСТ 9293-74 |
|
6.5 |
Мультиметр цифровой Fluke мод. 287 |
|
6.3 |
Мегомметр М 4100/3 ГОСТ 23706-79. Диапазон измерений 0-500 МОм, напряжение 500 В. |
|
6 |
Барометр-анероид контрольный М67 по ТУ 2504-1797-75, цена деления 1 мм рт.ст. |
|
6 |
Психрометр аспирационный МБ-4М по ГОСТ 6353-52, диапазон измерений относительной влажности (10-100) % |
|
6 |
Термометр ТЛ-2 ГОСТ 215-73. Диапазон измерения (0-55) °C; погрешность измерения ±1 %. |
|
6.2, 6.5 |
Трубка поливинилхлоридная (ПВД) 8x1,6 мм по ТУ6-19-272-85. |
|
6 |
Секундомер СДС ПР-1-2-010 ГОСТ 5072-79, класс точности 2; цена деления 0,5 с, ёмкость шкалы счетчика 15 мин |
|
6.2 |
Манометр деформационный образцовый типа МО, модель 11202 по ТУ 25.05-1664-74, класс точности 0,4, верхний предел измерений 2,5 кгс/см2 |
|
6.2 |
Вентиль запорный 10Э7 по ТУ6-86 5Г4.463.025 ТУ, dy=10 мм |
|
6.2, 6.5 |
Стабилизатор давления газа СДГ-100 по ТУ6-87 5К2.256.003 ТУ, Рвх = 12-150 кгс/см2, Рвых = 0,5-10 кгс/см2 |
|
6.5 |
Стабилизатор расхода газа СРГ-23Ж по ТУ6-84 5К0.256.003 ТУ, значение расхода по воздуху 16 л/ч, давление на входе (0,02-0,04) МПа, точность поддержания расхода 2,5 %; |
Примечания
-
1) Все средства поверки должны иметь действующие свидетельства о поверке.
-
2) Допускается использование других средств поверки, метрологические характеристики которых не хуже указанных.
При проведении поверки соблюдают следующие требования безопасности:
-
3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточно-вытяжной вентиляцией.
-
3.2 В процессе поверки должна быть исключена возможность образования взрывоопасных смесей.
-
3.3 При работе с баллонами под давлением должны выполняться требования техники безопасности в соответствии с “Правилами устройства и безопасной эксплуатацией сосудов, работающих под давлением” (ПБ 10-115-96) утвержденными Госгортехнадзором России 18.04.95;
-
4.1 При проведении поверки соблюдают следующие условия: температура окружающей среды, °C относительная влажность воздуха, % атмосферное давление, кПа
20±5
30+80
84,0-106,7
220±11
напряжение питания переменного тока частотой (50±1) Гц, В
отсутствие механических воздействий.
5 ПОДГОТОВКА К ПОВЕРКЕ-
5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
1) Проверить комплектность газоанализатора в соответствии с паспортом на газоанализатор;
-
2) Ознакомиться с руководством по эксплуатации газоанализатора и подготовить его к работе;
-
3) Проверить наличие паспортов и сроки годности газовых смесей в баллонах под давлением;
-
4) Баллоны с ПГС должны быть выдержаны в помещении для поверки не менее 24 часов;
-
5) Подготовить к работе эталонные и вспомогательные средства поверки, указанные в разделе 2,
в соответствии с требованиями их эксплуатационной документации.
-
6 ПРОВЕДЕНИЕ ПОВЕРКИ
-
6.1.1 При внешнем осмотре устанавливают соответствие следующим требованиям:
-
- отсутствие внешних повреждений корпуса, влияющих на работоспособность газоанализатора;
-
- отсутствие повреждений линий питания.
-
- исправность органов управления и четкость надписей на лицевой панели газоанализатора;
-
- соответствие маркировки приборов требованиям нормативных документов на газоанализатор;
-
- пломбы не должны быть нарушены;
Результаты внешнего осмотра газоанализатора считают положительными, если они соответствуют перечисленным выше требованиям.
6.2 Проверка герметичности газовых каналов-
6.2.1 При проведении проверки герметичности газового канала газоанализатор предварительно отключают от сети питания.
-

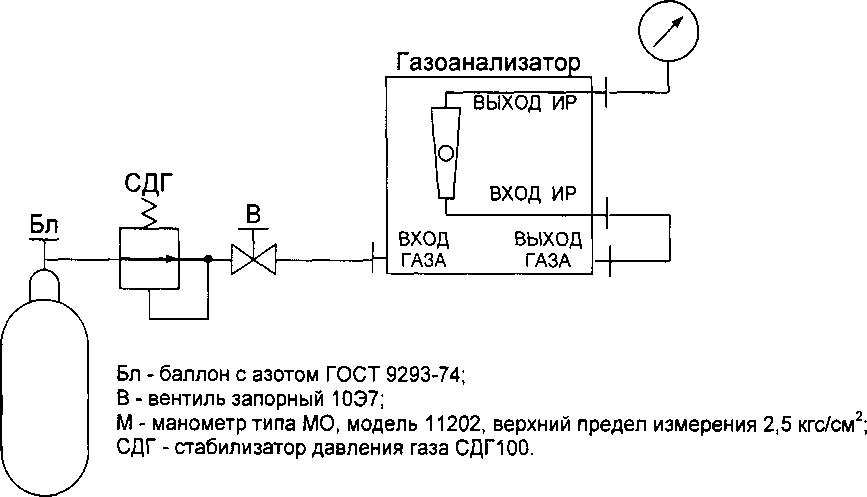

6.2.2 Собирают пневматическую схему проверки герметичности газового канала в соответствии с рисунком В.1. Длина соединительных трубок между запорным вентилем и входом газоанализатора ВХОД ГАЗА, между выходом газоанализатора ВЫХОД ГАЗА и входом индикатора расхода ВХОД ИР, выходом индикатора расхода ВЫХОД ИР и манометром должна быть не более 0,3 м.
-
6.2.3 Открывают запорный вентиль и баллон, устанавливают стабилизатором давления газа избыточное испытательное давление (196±5) кПа [(2,00+0,05) кгс/см2]. Давление контролируют по манометру. Закрывают баллон и запорный вентиль. Фиксируют по манометру давление Pv Через 5 мин фиксируют по манометру давление Р2.
-
6.2.4 Газоанализаторы считаются выдержавшими испытание, если в процессе испытаний падение избыточного испытательного давления (Pi-P2) за 5 мин составляет не более 1 % избыточного испытательного давления Рг
-
6.3.1 Проверку проводят мегомметром М 4100/3. Электрическое питание газоанализатора должно быть отключено.
-
6.3.2 Мегомметр подключают к замкнутым между собой контактам цепи питания и корпусом газоанализатора.
-
6.3.3 Через 1 мин после приложения испытательного напряжения величиной 500 В по шкале мегомметра фиксируют величину сопротивления изоляции.
-
6.3.4 Результаты проверки считаются положительными, если измеренное значение сопротивления изоляции газоанализатора не менее 40 МОм.
-
6.4.1 Опробование газоанализатора осуществляют в соответствии с указаниями таблицы 3.
Таблица 3
|
Операции |
Пример сообщения на дисплее |
|
Включить тумблер «СЕТЬ» газоанализатора |
|П р о г р е в : 21 м и н| |
|
После прогрева газоанализатор должен выйти в | |
|
режим "ИЗМЕРЕНИЕ" |
[ ife 0,0 2 6 %| |
|
С помощью кнопок « ▲ » или « ▼ » выбрать в рабочем меню | |
|
следующие режимы работы: | |
|
- установка порога 1; |
|П о р о г 1 9 7,2 5 %| |
|
- установка порога 2; |
|П о р о г 2 о т к л .| |
|
- проверка выходного тока и сигнализации; |
{Проверка * 9 7,50 %| |
|
- наработка; |
{Наработка = 5 91 7 6ч| |
|
- установка выходного тока. |
(Г о к Вых 0-5мА| |
Продолжение таблицы 3
С помощью кнопок « ▲ » или « ▼ » выбрать в рабочем меню режим работы ПОРОГ 1
|П о р о г 1 9 7,2 5 %|
Мигание соответствующего знакоместа или сообщение
Нажатием кнопки «РЕД» активизировать знакоместа в сообщении или отключить сигнализацию
|П о р о г ~Т
С помощью кнопок « А » или « ▼ » отредактировать сообщение
Нажать кнопку «ВВОД»
Смена знаков активизированного знакоместа.
Мигание активизированного знакоместа прекращается.
-
6.4.2 Результаты опробования считают положительными, если:
-
- на дисплее не отображается информация об отказах, отсутствует сообщение "НЕИСПРАВНОСТЬ";
-
- в режиме "Измерение" на дисплее газоанализатора индицируется химическая формула и содержание определяемого компонента;
-
- органы управления газоанализатора функционируют в соответствии с Руководством по эксплуатации ЛНПК2.840.001.
-

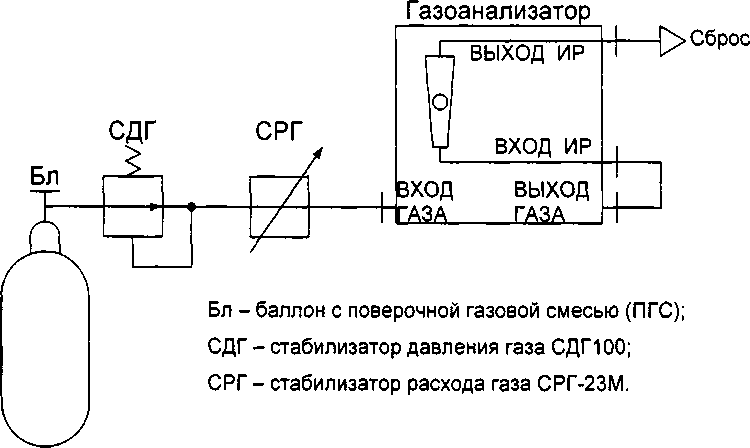

6.5.1 Для определения основной приведенной погрешности газоанализатора собирают пневматическую схему в соответствии с рисунком В.2.
-
6.5.2 Перечень ПГС для проведения испытаний приведен в таблице Б.1.
-
6.5.3 Выбрать в рабочем меню режим «Установка диапазона выходного тока» и установить диапазон изменения выходного тока (0 - 5) мА.
-
6.5.4 Определение основной приведенной погрешности газоанализатора проводят при поочередной подаче на вход газоанализатора ПГС с расходом (15±2) л/ч (среднее положение поплавка по шкале встроенного индикатора расхода ±1 деление) в последовательности: № 1-2-3-2-1-3 и снятии показаний цифрового дисплея газоанализатора и вольтметра. Расход ПГС устанавливают с помощью стабилизатора расхода газа СРГ.
Считывание показаний проводить не раньше, чем через 5 мин после подачи ПГС, а при измерении объемной доли водорода в диапазоне от 50 до 100 % не менее чем через 10 мин после подачи ПГС.
По полученному значению выходного токового сигнала рассчитывают значение объемной доли определяемого компонента С,,% по следующей формуле:
(2)
где L I - верхняя и нижняя границы диапазона выходного аналогового сигнала, мА;
В} п
СВ,СН ’ веРхний и нижний пределы диапазона измерений, %
-
6.5.5 По результатам каждого измерения определяют основную приведенную погрешность газоанали
затора у, % по следующей формуле:
Г' — ('ПГС
/ = L-X100, (3)
'■'в
где С, - результат измерений объемной доли определяемого компонента при подаче i-ой ПГС (полученный по цифровому дисплею газоанализатора и рассчитанный по выходному токовому сигналу), %;
Qnrc . значение объемной доли определяемого компонента, указанное в паспорте на i-ую ПГС, %;
Примечание - Для исполнений газоанализатора, при испытаниях которых используются эквивалентные ПГС, значения С?гс определяют по следующей формуле:
С?гс =К0+К-С?кв, (4)
где К0,К - коэффициенты пересчета, значения которых приведены в таблице Б.1;
q3kb . значение объемной доли анализируемого компонента, указанное в паспорте на i-ую эквивалентную ПГС, %.
-
6.5.6 Выбрать в рабочем меню режим «Установка диапазона выходного тока» и установить диапазон изменения выходного тока (4 - 20) мА. Подключить к контактам 1 и 5 вилки ТОК ВЫХОДА измерительный резистор сопротивлением 500 Ом. Падение напряжения на измерительном резисторе измерять вольтметром.
-
6.5.7 Выполнить пп. 6.5.4, 6.5.5.
-
6.5.8 Результаты определения основной приведенной погрешности считают положительными, если вычисленные значения основной приведенной погрешности в каждой точке поверки не превышают значений, указанных в таблице А.1.
Для идентификации ПО и проверки уровня защиты ПО от непреднамеренных и преднамеренных изменений проверить соответствие следующих заявленных идентификационных данных программного обеспечения:
-
- наименование ПО;
-
- идентификационное наименование ПО;
-
- номер версии (идентификационный номер) ПО;
-
- цифровой идентификатор ПО (контрольная сумма исполняемого кода);
-
- алгоритм вычисления цифрового идентификатора ПО.
-
7.1 При проведении поверки оформляется протокол результатов поверки, форма которого приведена в приложении Г.
-
7.2 Газоанализаторы считаются годными к эксплуатации, если они удовлетворяют требованиям настоящего документа.
-
7.3 Положительные результаты поверки оформляют свидетельством установленной формы.
-
7.4 При отрицательных результатах поверки выдают извещение о непригодности, с указанием причин непригодности, установленной формы.
Таблица А.1
ПРИЛОЖЕНИЕ А
Перечень исполнений газоанализатора и пределы допускаемых
основных приведенных погрешностей
Анализируемый
Водород в азоте
Водород в
Водород в
углерода
ы основной приведен-погрешности, + у %
4
2?5
2?5
гб
2
2
2
2
2$
2
2
2
2
2
2^5
-
3
-
4
4
Z5
Z5
Z5
4
2^5
Z5
2^
2^5
2
2
2
Продолжение таблицы А.1
|
Анализируемый газ |
Диапазон измерений |
Пределы основной приведенной погрешности, + у % |
|
Водород в диоксиде углерода |
от 0 до 100 % |
2 |
|
от 50 до 100 % |
2 | |
|
от 60 до 100 % |
2 | |
|
от 80 до 100 % |
2 | |
|
от 90 до 100 % |
2,5 | |
|
от 95 до 100 % |
2 | |
|
Гелий в воздухе |
от 0 до 5 % |
3 |
|
от 0 до 10 % |
3 | |
|
от 0 до 100 % |
2 | |
|
от 90 до 100 % |
2,5 | |
|
от 95 до 100 % |
5 | |
|
Диоксид серы в азоте |
от 0 до 10 % |
2 |
|
от 0 до 20 % |
2 | |
|
Диоксид серы в воздухе |
от 0 до 10 % |
3 |
|
от 0 до 20 % |
2 | |
|
Диоксид углерода в азоте |
от 0 до 10 % |
3 |
|
от 0 до 20 % |
2 | |
|
от 0 до 30 % |
2 | |
|
от 0 до 40 % |
2 | |
|
от 50 до 100 % |
2 | |
|
от 80 до 100 % |
2 | |
|
от 90 до 100 % |
3 | |
|
Метан в азоте |
от 0 до 100 % |
2 |
|
Гелий в азоте |
от 0 до 2 % |
4 |
|
от 0 до 5 % |
3 | |
|
от 0 до 10 % |
2,5 | |
|
от 0 до 20 % |
2 | |
|
от 0 до 40 % |
2 | |
|
от 0 до 100 % |
2 | |
|
от 60 до 100 % |
2 | |
|
от 80 до 100 % |
2 | |
|
от 90 до 100 % |
2,5 | |
|
от 95 до 100 % |
5 |
Продолжение таблицы А.1
|
Анализируемый газ |
Диапазон измерений |
Пределы основной приведенной погрешности, + у % |
|
Аргон в азоте |
от 0 до 10 % |
3 |
|
от 0 до 20 % |
2 | |
|
от 0 до 40 % |
2 | |
|
от 0 до 100 % |
2 | |
|
от 60 до 100 % |
2 | |
|
от 80 до 100 % |
2 | |
|
Аргон в водороде |
от 97 до 100 % |
4 |
|
Аргон в воздухе |
от 0 до 20 % |
2 |
|
от 0 до 40 % |
2 | |
|
от 60 до 100 % |
2 | |
|
Аргон в кислороде |
от 0 до 20 % |
2 |
|
от 0 до 40 % |
2 | |
|
от 60 до 100 % |
2 | |
|
Водород в кислороде |
от 0 до 2 % |
4 |
|
Кислород в водороде |
от 0 до 1 % |
4 |
|
Водород в аргоне |
от 0 до 2 % |
4 |
|
от 0 до 5 % |
4 | |
|
Гелий в аргоне |
от 0 до 30 % |
2 |
|
от 0 до 40 % |
2 | |
|
от 10 до 25 % |
2,5 | |
|
от 80 до 100 % |
2 | |
|
Водород в хлоре |
от 0 до 2 % |
3 |
|
от 0 до 5 % |
3 | |
|
от 0 до 10 % |
3 | |
|
Водород в хлористом водороде |
от 0 до 10 % |
3 |
|
Водород в аммиаке |
от 0 до 1 % |
10 |
|
Азот в гелии |
от 0 до 100 % |
2 |
|
Наименование исполнения газоанализатора |
№ ПГС |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % отн |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
Ко, %(об) |
к | |||||||
|
h2 + n2 | ||||||||
|
ДИСК-ТК, н2 + n2, (0 - 0,5) % |
1 |
N2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- | ||
|
2 |
H2 + N2 |
10259-2013 |
0,25 |
10 |
2,125 |
- |
- | |
|
3 |
H2+N2 |
10259-2013 |
0,45 |
10 |
1,625 |
- |
- | |
|
ДИСК-ТК, H2+N2, (0-1)% |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
Н2 + N2 |
10259-2013 |
0,5 |
5 |
1,5 |
- |
- | |
|
3 |
H2+N2 |
10259-2013 |
0,9 |
5 |
1,48 |
- |
- | |
|
ДИСК-ТК, Н2 + N2, (0 - 2) % |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
H2 + N2 |
10531-2014 |
1,05 |
5 |
1 |
- |
- | |
|
3 |
H2+N2 |
10531-2014 |
1,8 |
5 |
1 |
- |
- | |
|
ДИСК-ТК, Н2 + N2, (0 - 3) % |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
H2 + N2 |
10531-2014 |
1,5 |
5 |
1 |
- |
- | |
|
3 |
Н2+ N2 |
10531-2014 |
2,85 |
5 |
1 |
- |
- | |
|
ДИСК-ТК, Н2 + N2, (0-5)% |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
Н2 + N2 |
10531-2014 |
2,5 |
5 |
1 |
- |
- | |
|
3 |
Н2+ n2 |
10531-2014 |
4,9 |
5 |
1 |
- |
- | |
|
ДИСК-ТК, Нг + N2, (0-10)% |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
H2 + N2 |
10531-2014 |
5,0 |
5 |
1 |
- |
- | |
|
3 |
H2+N2 |
10531-2014 |
9.8 |
5 |
1 |
- |
- | |
|
ДИСК-ТК, н2+ N2, (0 - 20) % |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
H2 + N2 |
10531-2014 |
10,5 |
3 |
0,6 |
- |
- | |
|
3 |
Н2+ N2 |
10531-2014 |
18 |
3 |
0,6 |
- |
- | |
|
ДИСК-ТК, H2 + N2, (0 - 40) % |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- | |
|
2 |
H2 + N2 |
10259-2013 |
20 |
5 |
0,759 |
- |
- | |
|
3 |
Н2+ N2 |
10259-2013 |
36 |
5 |
0,472 |
- |
- | |
|
ДИСК-ТК, Н2 + N2, (0-60)%, |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
Н2 + N2 |
10259-2013 |
30 |
5 |
0,52 |
- |
- | |
|
3 |
н2+ n2 |
10259-2013 |
54 |
5 |
0,328 |
- |
- | |
|
ДИСК-ТК, H2 + N2, (0 - 80) % |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
H2 + N2 |
10259-2013 |
40 |
5 |
0,44 |
- |
- | |
|
3 |
Н2+ N2 |
10259-2013 |
72 |
5 |
0,193 |
- |
- | |
|
ДИСК-ТК, H2+N2, (0-100)% |
1 |
N2 |
ГОСТ 9293-74 |
100 |
- |
- |
- |
- |
|
2 |
H2 + N2 |
10259-2013 |
50 |
5 |
0,44 |
- |
- | |
|
3 |
н2+ n2 |
10259-2013 |
90 |
1,5 |
0,193 |
- |
- | |
|
ДИСК-ТК, Нг + N2, (40 - 60) % |
1 |
Н2 + N2 |
10259-2013 |
41 |
5 |
0,432 |
- |
- |
|
2 |
H2 + N2 |
10259-2013 |
50 |
5 |
0,36 |
- |
- | |
|
3 |
H2+N2 |
10259-2013 |
57 |
5 |
0,304 |
- |
- | |
|
ДИСК-ТК, Н2 + N2, (40 - 80) % |
1 |
H2 + N2 |
10259-2013 |
42 |
5 |
0,424 |
- |
- |
|
2 |
H2 + N2 |
10259-2013 |
60 |
5 |
0,28 |
- |
- | |
|
3 |
H2+N2 |
10259-2013 |
76 |
1,5 |
0,178 |
- |
- | |
|
Наименование исполнения газоанализатора |
№ ПГС |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (Об.) |
Пределы допускаемого отклонения ПГС, % отн. |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
Ко,% (об) |
к | |||||||
|
ДИСК-ТК, Нг + N2, (50 - 80) % |
1 |
Нг + N2 |
10259-2013 |
53 |
5 |
0,336 |
- |
- |
|
2 |
h2 + n2 |
10259-2013 |
65 |
5 |
0,24 |
- |
- | |
|
3 |
h2+n2 |
10259-2013 |
76 |
1,5 |
0,178 |
- |
- | |
|
ДИСК-ТК, H2+N2, (60 - 80) % |
1 |
h2 + n2 |
10259-2013 |
61 |
5 |
0,272 |
- |
- |
|
2 |
h2 + n2 |
10259-2013 |
70 |
5 |
0,2 |
- |
- | |
|
3 |
h2+n2 |
10259-2013 |
76 |
1,5 |
0,178 |
- |
- | |
|
диск-тк H2+N2, (50-100)% |
1 |
h2 + n2 |
10259-2013 |
53 |
5 |
0,336 |
- |
- |
|
2 |
h2+ n2 |
10259-2013 |
75 |
5 |
0,160 |
- |
- | |
|
3 |
h2 + n2 |
10259-2013 |
95 |
0,15 |
0,1 |
- |
- | |
|
диск-тк Нг+ N2, (60-100)% |
2 |
h2 + n2 |
10259-2013 |
61 |
5 |
0,272 |
- |
- |
|
3 |
h2+ n2 |
10259-2013 |
75 |
5 |
0,160 |
- |
- | |
|
1 |
h2 + n2 |
10259-2013 |
95 |
0,15 |
0,1 |
- |
- | |
|
диск-тк Н2+ N2, (80-100)% |
1 |
h2 + n2 |
10259-2013 |
81 |
1,5 |
0,159 |
- |
- |
|
2 |
h2 + n2 |
10259-2013 |
90 |
1,5 |
0,126 |
- |
- | |
|
3 |
H2 |
10259-2013 |
99,5 |
- |
- |
- |
- | |
|
ДИСК-ТК, Н2+ N2, (90-100)% |
1 |
h2 + n2 |
10531-2014 |
91 |
0,5 |
0,1 |
- |
- |
|
2 |
h2 + n2 |
10259-2013 |
95 |
5 |
0,1 |
- |
- | |
|
3 |
H2 |
10259-2013 |
99,5 |
- |
- |
- |
- | |
|
диск-тк Н2+ N2, (95-100)% |
1 |
h2 + n2 |
10530-2014 |
95,5 |
0,5 |
0,04 |
- |
- |
|
2 |
h2+ n2 |
10530-2014 |
97,5 |
0,5 |
0,04 |
- |
- | |
|
3 |
H2 |
10259-2013 |
99,5 |
- |
- |
- |
- | |
|
ДИСК-ТК, Нг+ N2, (99-100)% |
1 |
n2+h2 |
10255-2013 |
0,92 |
5 |
1,48 |
100 |
-1 |
|
2 |
n2+h2 |
10255-2013 |
0,60 |
5 |
1,5 |
100 |
-1 | |
|
3 |
H2 |
10259-2013 |
99,5 |
- |
- |
- |
- | |
|
Наименование исполнения газоанализатора |
№ ПГС |
Компон состав |
Внтный » ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % отн |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
Ко, %(об) |
к | ||||||||
|
Н2 + воздух | |||||||||
|
ДИСК-ТК Н2 + воздух, (0-1)% |
1 |
Нг + синтети |
воздух ческий |
10531-2014 |
0.18 |
5 |
1,5 |
-0,122 |
1,001 |
|
2 |
Н2 + воздух синтетический |
10531-2014 |
0,62 |
5 |
1,5 |
-0,122 |
1,001 | ||
|
3 |
Н2 + воздух синтетический |
10531-2014 |
1.07 |
5 |
1 |
-0,122 |
1,001 | ||
|
ДИСК-ТК, Н2 + воздух, (0 - 2) % |
1 |
Н2 + воздух синтетический |
10531-2014 |
0.23 |
5 |
1,5 |
-0,122 |
1,001 | |
|
2 |
Н2 + воздух синтетический |
10531-2014 |
1,2 |
5 |
1 |
-0,122 |
1,001 | ||
|
3 |
Н2 + воздух синтетический |
10531-2014 |
2.00 |
5 |
1 |
-0,122 |
1,001 | ||
|
ДИСК-ТК, Н2 + воздух, (0 - 3) % |
1 |
Н2 + воздух синтетический |
10531-2014 |
0,30 |
5 |
1,5 |
-0,122 |
1,001 | |
|
2 |
Н2 + воздух синтетический |
10531-2014 |
1,60 |
5 |
1 |
-0,122 |
1,001 | ||
|
3 |
h2 + n2 |
10531-2014 |
3,20 |
5 |
1 |
0,389 |
0,983 | ||
|
ДИСК-ТК, Н2 + воздух, (0 - 4) % |
1 |
Н2 + воздух синтетический |
10531-2014 |
0,32 |
5 |
1,5 |
-0,122 |
1,001 | |
|
2 |
Нг + воздух синтетический |
10531-2014 |
2,10 |
5 |
1 |
-0,122 |
1,001 | ||
|
3 |
h2 + n2 |
10531-2014 |
4,20 |
5 |
1 |
0,389 |
0,983 | ||
|
Нг * СОг | |||||||||
|
ДИСК-ТК, Н2 + СОг, (0-1)% |
1 |
со2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СОг |
10330-2014 |
0,51 |
5 |
1,5 |
- |
- | ||
|
3 |
Н2 + СО2 |
10330-2014 |
0,95 |
5 |
1,48 |
- |
- | ||
|
ДИСК-ТК, Нг + СОг, (0 - 2) % |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СО2 |
10531-2014 |
1 |
5 |
1 |
- |
- | ||
|
3 |
Н2 + СОг |
10531-2014 |
1,9 |
5 |
1 |
- |
- | ||
|
ДИСК-ТК, Н2+СО2, (0 - 3) % |
1 |
СОг |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СО2 |
10531-2014 |
1,5 |
5 |
1 |
- |
- | ||
|
3 |
Н2 + СО2 |
10531-2014 |
2,9 |
5 |
1 |
- |
- | ||
|
ДИСК-ТК, Нг + СОг, (0 - 5) % |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СОг |
10531-2014 |
2,5 |
5 |
1 |
- |
- | ||
|
3 |
Н2 + СО2 |
10531-2014 |
4,9 |
5 |
1 |
- |
- | ||
|
ДИСК-ТК, Нг + СОг, (0-10)% |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СО2 |
10531-2014 |
5,0 |
5 |
1 |
- |
- | ||
|
3 |
Н2 + СО2 |
10531-2014 |
9,8 |
5 |
1 |
- |
- | ||
|
ДИСК-ТК, Нг + СОг, (0 - 20) % |
1 |
СОг |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СО2 |
10330-2013 |
10 |
5 |
1,063 |
- |
- | ||
|
3 |
Н2 + СО2 |
10330-2013 |
18,5 |
5 |
0,672 |
- |
- | ||
|
ДИСК-ТК, Нг+ СОг, (0 - 40) % |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СО2 |
10330-2013 |
20 |
5 |
0,603 |
- |
- | ||
|
3 |
Н2 + СО2 |
10330-2013 |
38,5 |
5 |
0,452 |
- |
- | ||
|
ДИСК-ТК, Нг + СОг, (0-60)% |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СО2 |
10330-2013 |
30 |
5 |
0,52 |
- |
- | ||
|
3 |
Н2 + СО2 |
10330-2013 |
57 |
5 |
0,304 |
- |
- | ||
|
ДИСК-ТК, Нг + СОг, (0 - 80) % |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- |
- | |
|
2 |
Н2 + СОг |
10330-2013 |
40 |
5 |
0,44 |
- |
- | ||
|
3 |
Н2 + СО2 |
10330-2013 |
75 |
5 |
0,16 |
- |
- | ||
|
Наименование исполнения газоанализатора |
№ ПГС |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % огн. |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
Ко, % (об) |
к | |||||||
|
ДИСК-ТК, Н2 + СО2, (0-100)% |
1 |
СО2 |
ГОСТ 8050-85 |
100 |
- |
- |
- | |
|
2 |
Нг + СОг |
10330-2013 |
50 |
5 |
0,36 |
- |
- | |
|
3 |
Нг + СОг |
10330-2013 |
95 |
1,5 |
0,1075 |
- |
- | |
|
ДИСК-ТК, Н2+СО2. (50-100)% |
1 |
Нг + СО2 |
10330-2013 |
52 |
5 |
0,344 |
- |
- |
|
2 |
Н2 + СО2 |
10330-2013 |
75 |
1,5 |
0,1815 |
- |
- | |
|
3 |
Нг + СО2 |
10330-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
ДИСК-ТК, Н2+СО2, (60-100)% |
1 |
Нг + СОг |
10330-2013 |
62 |
5 |
0,264 |
- |
- |
|
2 |
Нг + СО2 |
10330-2013 |
80 |
1,5 |
0,163 |
- |
- | |
|
3 |
Н2 + СО2 |
10330-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
ДИСК-ТК, Нг + СОг, (80-100)% |
1 |
Нг + СО2 |
10330-2013 |
81 |
1,5 |
0,159 |
- |
- |
|
2 |
Нг + СОг |
10330-2013 |
90 |
1,5 |
0,126 |
- |
- | |
|
3 |
Нг + СОг |
10330-2013 |
99,5 |
0,5 |
0,1 |
- | ||
|
ДИСК-ТК, Н2+СО2, (90-100)% |
1 |
Нг + СОг |
10531-2014 |
91 |
0,5 |
0,1 |
- |
- |
|
2 |
Нг + СОг |
10531-2014 |
95 |
0,5 |
0,1 |
- |
- | |
|
3 |
Нг + СО2 |
10531-2014 |
99,5 |
0,05 |
0,02 |
- |
- | |
|
ДИСК-ТК, Н2+СО2, (95-100)% |
1 |
СО2+ Н2 |
9742-2011 |
4,5 |
0,5 % абс. |
0,8 |
- |
- |
|
2 |
СО2+ Н2 |
9742-2011 |
3,0 |
0,2 % абс. |
0,8 |
- |
- | |
|
3 |
Нг |
10259-2013 |
99,5 |
- |
- |
- | ||
|
м | ||||||||
|
ДИСК-ТК, Не + воздух, (0-5)% |
1 |
Воздух синтетический |
ТУ 6-21-5-82 |
100 |
- |
- | ||
|
2 |
Не + Воздух синтетический |
10324-2013 |
2,5 |
5 |
1,4 |
-0,120 |
1,000 | |
|
3 |
Не + Воздух синтетический |
10324-2013 |
4,5 |
5 |
1,32 |
-0,120 |
1,000 | |
|
ДИСК-ТК, Не + воздух, (0-10)% |
1 |
Воздух синтетический |
ТУ 6-21-5-82 |
100 |
- |
- |
- |
- |
|
2 |
Не + Воздух синтетический |
10324-2013 |
5,0 |
5 |
1,29 |
-0,118 |
1,000 | |
|
3 |
Не + Воздух синтетический |
10324-2013 |
9,6 |
5 |
1,09 |
-0,118 |
1,000 | |
|
ДИСК-ТК, Не + воздух, (0-100)% |
1 |
Воздух синтетический |
ТУ 6-21-5-82 |
100 |
- |
• |
- | |
|
2 |
Не + Воздух синтетический |
10324-2013 |
50,0 |
0,5 |
0,36 |
-0,130 |
1,001 | |
|
3 |
Не + Воздух синтетический |
10324-2013 |
95,0 |
- |
- |
- |
- | |
|
ДИСК-ТК, Не + воздух, (90-100)% |
1 |
Не + Воздух синтетический |
10531-2014 |
90,4 |
0,5 |
0,10 |
- |
- |
|
2 |
Не + Воздух синтетический |
10531-2014 |
95,0 |
0,5 |
0,10 |
- |
- | |
|
3 |
Не + Воздух синтетический |
10531-2014 |
99,9 |
0.05 |
0.02 |
- |
- | |
|
ДИСК-ТК, Не + воздух, (95-100)%, |
1 |
Не + Воздух синтетический |
10531-2014 |
95,2 |
0,5 |
0,10 |
- |
- |
|
2 |
Не + Воздух синтетический |
10531-2014 |
97,3 |
0,5 |
0,10 |
- |
- | |
|
3 |
Не + Воздух синтетический |
10531-2014 |
99,9 |
0.05 |
0.02 |
- |
- | |
Продолжение таблицы Б.1
|
Наименование исполнения газоанализатора |
№ ПГС |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % отн |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
Ко, %(об) |
К | |||||||
|
■ • ■ • ■ | ||||||||
|
ДИСК-ТК, SO2 + N2 (0-10)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
SO2+ n2 |
10545-2014 |
5 |
4 |
0,4 |
- |
- | |
|
3 |
SO2 + n2 |
10545-2014 |
9,7 |
4 |
0,4 |
- |
- | |
|
ДИСК-ТК, SO2 + N2 (0-20)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
so2 + n2 |
10342-2013 |
10 |
5 |
1,063 |
- |
- | |
|
3 |
SO2 + N2 |
10342-2013 |
19 |
5 |
0,649 |
- |
- | |
|
SO2 + воздух | ||||||||
|
ДИСК-ТК, SO2 + воздух (0-10)% |
1 |
SO2+ воздух синтетический |
10342-2013 |
1,0 |
5 |
1,49 |
0,419 |
0,996 |
|
2 |
SO2+ воздух синтетический |
10342-2013 |
5,4 |
5 |
1,28 |
0,419 |
0,996 | |
|
3 |
SO2+ воздух синтетический |
10342-2013 |
10,0 |
5 |
1,07 |
0,419 |
0,996 | |
|
ДИСК-ТК, SO2 +воздух (0-20)% |
1 |
SO2+ воздух синтетический |
10342-2013 |
1,5 |
5 |
1,46 |
0,419 |
0,996 |
|
2 |
SO2+ воздух синтетический |
10342-2013 |
10,4 |
5 |
1,05 |
0,419 |
0,996 | |
|
3 |
SO2+ воздух синтетический |
10342-2013 |
19,3 |
5 |
0,64 |
0,419 |
0,996 | |
|
ДИСК-ТК, СО2+N2 (0-10)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
СО2 + N2 |
10241-2013 |
5 |
5 |
1,293 |
- |
- | |
|
3 |
СО2 + N2 |
10241-2013 |
9,5 |
5 |
1,086 |
- |
- | |
|
ДИСК-ТК, CO2 + N2 (0-20)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
СО2 + N2 |
10241-2013 |
10 |
5 |
0,1063 |
- |
- | |
|
3 |
СО2 + N2 |
10241-2013 |
19 |
5 |
0,649 |
- |
- | |
|
ДИСК-ТК, CO2+N2 (0-30)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
СО2 + N2 |
10241-2013 |
15 |
5 |
0,833. |
- |
- | |
|
3 |
СО2 + N2 |
10241-2013 |
28 |
5 |
0,536 |
- |
- | |
|
ДИСК-ТК, СО2 + N2 (0-40)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
СО2 + N2 |
10241-2013 |
20 |
5 |
0,603 |
- |
- | |
|
3 |
со2 + n2 |
10241-2013 |
38 |
5 |
0,456 |
- |
- | |
|
ДИСК-ТК, СО2 + N2 (50-100)% |
1 |
со2 + n2 |
10241-2013 |
53 |
5 |
0,336 |
- |
- |
|
2 |
СО2 + N2 |
10241-2013 |
75 |
1,5 |
0,1815 |
- |
- | |
|
3 |
со2 + n2 |
10241-2013 |
97 |
1,5 |
0,1 |
- |
- | |
|
ДИСК-ТК, СОг + Иг (80-100)% |
1 |
со2 + n2 |
10241-2013 |
82 |
1.5 |
0,1556 |
- |
- |
|
2 |
со2 + n2 |
10241-2013 |
90 |
1,5 |
0,126 |
- |
- | |
|
3 |
со2 + n2 |
10241-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
ДИСК-ТК, CO2 + N2 (90-100)% |
1 |
со2 + n2 |
10241-2013 |
91 |
1,5 |
0,1223 |
- |
- |
|
2 |
со2 + n2 |
10241-2013 |
95 |
1,5 |
0,1075 |
- |
- | |
|
3 |
со2 |
ГОСТ 8050-85 |
100 |
- |
I |
- |
| - | |
|
Наименование исполнения газоанализатора |
№ ПГС |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % отн. |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
Ко, %(об) |
К | |||||||
|
CH4 |
+ N? | |||||||
|
ДИСК-ТК, CH4+N2 (0-100)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
сн4 + n2 |
10256-2013 |
50 |
5 |
0,36 |
- |
- | |
|
3 |
сн4 + n2 |
10256-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
Не + N2 | ||||||||
|
ДИСК-ТК, He+Nz (0-2)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
He + N2 |
10324-2013 |
1 |
5 |
1,477 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
1,8 |
5 |
1,44 |
- |
- | |
|
ДИСК-ТК, He+Nz (0-5)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
He + N2 |
10324-2013 |
2,5 |
5 |
1,68 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
4,5 |
5 |
1,3 |
- |
- | |
|
ДИСК-ТК, He + Nz (0-10)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
He + N2 |
10531-2014 |
5,0 |
5 |
1 |
- |
- | |
|
3 |
He + N2 |
10531-2014 |
9,5 |
5 |
1 |
- |
- | |
|
ДИСК-ТК, He+Nz (0-20)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
He + N2 |
10324-2013 |
10 |
5 |
1,06 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
18 |
5 |
0,69 |
- |
- | |
|
ДИСК-ТК, He + Nz (0-40)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
He + N2 |
10324-2013 |
20 |
5 |
0,6 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
36 |
5 |
0,472 |
- |
- | |
|
ДИСК-ТК, He + Nz (0-100)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
He + N2 |
10324-2013 |
50 |
5 |
0,36 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
90 |
1,5 |
0,189 |
- |
- | |
|
ДИСК-ТК, He + Nz (60-100)% |
1 |
He + N2 |
10324-2013 |
62 |
5 |
0,264 |
- |
- |
|
2 |
He + N2 |
10324-2013 |
80 |
5 |
0,163 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
95 |
5 |
0,1075 |
- |
- | |
|
ДИСК-ТК, He + Nz (80-100)% |
1 |
He + N2 |
10324-2013 |
81 |
1,5 |
0,1593 |
- |
- |
|
2 |
He + N2 |
10324-2013 |
90 |
1,5 |
0,126 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
99,9 |
- |
- |
- |
- | |
|
ДИСК-ТК, He+Nz (90-100)% |
1 |
He + N2 |
10530-2014 |
90,5 |
0,5 |
0,1 |
- |
- |
|
2 |
He + N2 |
10530-2014 |
95,0 |
0,5 |
0,1 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
99,9 |
- |
- |
- |
- | |
|
ДИСК-ТК, He + Nz (95-100)% |
1 |
He + N2 |
10531-2014 |
95,5 |
0,5 |
0,1 |
- |
- |
|
2 |
He + N2 |
10531-2014 |
97,5 |
0,5 |
0,1 |
- |
- | |
|
3 |
He + N2 |
10324-2013 |
99,9 |
- |
- |
- |
- | |
|
Наименование исполнения газоанализатора |
№ ПГС |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % отн. |
Пределы допускаемой относительной погрешности ПГС, % отн. |
Коэффициенты пересчёта | |
|
% (об) |
К | |||||||
|
ДИСК-ТК, Аг+N2 (0-10)% |
1 |
n2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
Ar+ N2 |
10320-2013 |
5 |
5 |
1,293 |
- |
- | |
|
3 |
Ar+ N2 |
10320-2013 |
9,5 |
5 |
1,086 |
- |
- | |
|
ДИСК-ТК, Аг+N2 (0-20)% |
1 |
N2 |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
Ar+ N2 |
10320-2013 |
10 |
5 |
1,063 |
- |
- | |
|
3 |
Ar+ N2 |
10320-2013 |
19 |
5 |
0,649 |
- |
- | |
|
ДИСК-ТК, Аг+N2 (0-40)% |
1 |
Nz |
ГОСТ 9293-74 (ТУ 2114-004-05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
Аг+ N2 |
10320-2013 |
20 |
5 |
0,603 |
- |
- | |
|
3 |
Аг+ N2 |
10320-2013 |
36 |
5 |
0,472 |
- |
- | |
|
ДИСК-ТК, Аг +N2 (0-100)% |
1 |
N2 |
ГОСТ 9293-74 (ТУ 2114-004- 05798345-2009) |
100 |
- |
- |
- |
- |
|
2 |
Ar+ N2 |
10320-2013 |
50 |
5 |
0,36 |
- |
- | |
|
3 |
Ar+ N2 |
10320-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
ДИСК-ТК, Аг+N2 (60-100)% |
1 |
Ar+ N2 |
10320-2013 |
65 |
5 |
0,24 |
- |
- |
|
2 |
Аг+ N2 |
10320-2013 |
80 |
1,5 |
0,126 |
- |
- | |
|
3 |
Ar+ N2 |
10320-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
ДИСК-ТК, Аг+N2 (80-100)% |
1 |
Ar+ N2 |
10320-2013 |
82 |
1,5 |
0,1556 |
- |
- |
|
2 |
Ar+ N2 |
10320-2013 |
90 |
1,5 |
0,126 |
- |
- | |
|
3 |
Ar+ N2 |
10320-2013 |
99,5 |
0,5 |
0,1 |
- |
- | |
|
Аг+Н, | ||||||||
|
ДИСК-ТК, Аг+Нг (97-100)% |
1 |
Н2+ Аг |
10259-2013 |
3 |
5 |
1,385 |
- | |
|
2 |
Н2+ Аг |
10259-2013 |
1,5 |
5 |
1,454 |
- |
- | |
|
3 |
Аг+Н2 |
10259-2013 |
99,5 |
0.5 |
0.1 |
- |
- | |
|
Аг + воздух синтетический | ||||||||
|
ДИСК-ТК, Аг + воздух синтетический (0-20)% |
1 |
Воздух синтетический |
ТУ 2114-008-53373468-2008 |
100 |
- |
- |
- |
- |
|
2 |
Аг + воздух синтетический |
10531-2014 |
10 |
5 |
1 |
- |
- | |
|
3 |
Аг + воздух синтетический |
10531-2014 |
18 |
3 |
0,6 |
- |
- | |
|
ДИСК-ТК, Аг + воздух синтетический (0-40)% |
1 |
Воздух синтетический |
ТУ 2114-008-53373468-2008 |
100 |
- |
- |
- |
- |
|
2 |
Аг + воздух синтетический |
10531-2014 |
20 |
3 |
0,6 |
- |
- | |
|
3 |
Аг + воздух синтетический |
10531-2014 |
38 |
3 |
0,4 |
- |
- | |
|
ДИСК-ТК, Аг + воздух синтетический (60-100)% |
1 |
Аг + воздух синтетический |
10531-2014 |
62 |
3 |
0,2 |
- |
- |
|
2 |
Аг + воздух синтетический |
10531-2014 |
80 |
2 |
0,15 |
- |
- | |
|
3 |
Аг + воздух синтетический |
10531-2014 |
99.9 |
0.05 |
0.02 |
- |
- | |
Наименование исполнения газоанализатора
Компонентный состав ПГС
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ
Номинальное значение объемной доли определяемого компонента, %
Пределы допускаемого отклонения ПГС, % отн.
Коэффициенты пересчёта
Пределы допускаемой относительной погрешности ПГС, % отн.
|
«Аг |
♦0, | |||||||
|
ДИСК-ТК, Аг+Ог (0-20)% |
1 |
о2 |
10380-2013 |
99,9 |
- |
- |
- | |
|
2 |
Аг+ О2 |
10320-2013 |
10 |
5 |
1,063 |
- |
- | |
|
3 |
Аг+ О2 |
10320-2013 |
19 |
5 |
0,649 |
- |
- | |
|
ДИСК-ТК, Аг+Ог (0-40)% |
1 |
о2 |
ТУ 6-21-10-83 |
100 |
- |
- |
- |
- |
|
2 |
Аг+ О2 |
10320-2013 |
20 |
5 |
0,603 |
- |
- | |
|
3 |
Аг+ О2 |
10320-2013 |
38 |
5 |
0,456 |
- |
- | |
|
ДИСК-ТК, Аг + Ог (60-100)% |
1 |
Аг+ О2 |
10531-2014 |
60,5 |
2 |
0,2 |
- |
- |
|
2 |
Аг+ О2 |
10531-2014 |
80 |
1 |
0,15 |
- |
- | |
|
3 |
Не |
10324-2013 |
99,9 |
- |
- |
- |
- | |
|
- ■'' ■ . Н2 + О2 .. . ....................,........ | ||||||||
|
ДИСК-ТК, Нг+Ог (0-2)% |
1 |
о2 |
10380-2013 |
99,9 |
- |
- |
- |
- |
|
2 |
Нг+ О2 |
10380-2013 |
1 |
5 |
1,5 |
- |
- | |
|
3 |
Нг + О2 |
10380-2013 |
1,9 |
5 |
1,5 |
- |
- | |
|
О2+Н2 | ||||||||
|
ДИСК-ТК, Ог+ Нг (0-1)% |
1 |
н2 |
10381-2013 |
99,9 |
- |
- |
- |
- |
|
2 |
Н2+ О2 |
10381-2013 |
0,5 |
10 |
1,5 |
- |
- | |
|
3 |
Нг + О2 |
10381-2013 |
0,9 |
5 |
1,5 |
- |
- | |
|
.. .. . ; н2 + Ar?''Ж' Л/ ;..... | ||||||||
|
ДИСК-ТК, Нг + Аг (0-2)% |
1 |
Аг |
10259-2013 |
99,9 |
- |
- |
- |
- |
|
2 |
Нг+ Аг |
10259-2013 |
1 |
5 |
1,477 |
- |
- | |
|
3 |
Н2+ Аг |
10259-2013 |
1,9 |
5 |
1,4356 |
- |
- | |
|
ДИСК-ТК, Нг +Аг (0-5)% |
1 |
Аг |
10259-2013 |
99,9 |
- |
- |
- |
- |
|
2 |
Н2+ Аг |
10259-2013 |
2,5 |
5 |
1,408 |
- |
- | |
|
3 |
Н2+ Аг |
10259-2013 |
4,8 |
5 |
1,302 |
- |
- | |
|
. *'-Н»¥Аг. -v-1 . ,'z ■ ■ | ||||||||
|
ДИСК-ТК, Не+Аг (0-30)% |
1 |
Аг |
10259-2013 |
99,9 |
- |
- |
- |
- |
|
2 |
Не + Аг |
10324-2013 |
15 |
5 |
0,833 |
- |
- | |
|
3 |
Не + Аг |
10324-2013 |
27 |
5 |
0,544 |
- |
- | |
|
ДИСК-ТК Не + Аг (0-40)% |
1 |
Аг |
10259-2013 |
99,9 |
- |
- |
- |
- |
|
2 |
Не + Аг |
10324-2013 |
20 |
5 |
0,603 |
- |
- | |
|
3 |
Не + Аг |
10324-2013 |
36 |
5 |
0,472 |
- |
- | |
|
ДИСК-ТК, Не+Аг (10-25)% |
1 |
Не + Аг |
10324-2013 |
11 |
5 |
1,017 |
- |
- |
|
2 |
Не + Аг |
10324-2013 |
17 |
5 |
0,741 |
- |
- | |
|
3 |
Не + Аг |
10324-2013 |
23 |
5 |
0,576 |
- |
- | |
|
ДИСК-ТК, Не + Аг (80-100)% |
1 |
Не + Аг |
10324-2013 |
82 |
1,5 |
0,1556 |
- |
- |
|
2 |
Не + Аг |
10324-2013 |
95 |
1,5 |
0,1075 |
- |
- | |
|
3 |
Не |
10324-2013 |
99,9 |
- |
- |
- |
- | |
|
Наименование исполнения газоанализатора |
№ пгс |
Компонентный состав ПГС |
Номер ГСО-ПГС по Госреестру, ГОСТ, ТУ |
Номинальное значение объемной доли определяемого компонента, % (об.) |
Пределы допускаемого отклонения ПГС, % отн. |
Пределы допускаемой относительной погрешности ПГС, % ота. |
Коэффициенты пересчёта | |
|
Ко, %(об) |
К | |||||||
|
- Hf+ Cl ' ■■ ■ - I | ||||||||
|
ДИСК-ТК, Н2 + Cl2 (0-2)% |
1 |
Н2 + С12 |
10546-2014 |
0,1 |
10 |
1,5 |
- |
- |
|
2 |
Н2 + С12 |
10546-2014 |
1 |
5 |
1,0 |
- |
- | |
|
3 |
Н2 + С12 |
10546-2014 |
1,8 |
5 |
1,0 |
- |
- | |
|
ДИСК-ТК, н2 + Cl2 (0-5)% |
1 |
Н2 + С12 |
10546-2014 |
0,1 |
10 |
1,5 |
- |
- |
|
2 |
Н2 + С12 |
10546-2014 |
2,5 |
5 |
1 |
- |
- | |
|
3 |
Н2 + С12 |
10546-2014 (ХА-М-1) |
4,8 |
5 |
1 |
- |
- | |
|
ДИСК-ТК, Н2 + Cl2 (0-10)% |
1 |
Н2 + С12 |
10546-2014 |
0,1 |
10 |
1,5 |
- |
- |
|
2 |
Н2 + С12 |
10546-2014 |
5 |
5 |
1 |
- |
- | |
|
3 |
Н2 + С12 |
10546-2014 |
9,8 |
5 |
1 |
- |
- | |
|
Н2 + HCI | ||||||||
|
ДИСК-ТК, Н2 + HCI (0-10)% |
1 |
Н2 + HCI |
10546-2014 (ХА-М-1) |
0,1 |
10 |
1,5 |
- |
- |
|
2 |
Н2 + HCI |
10546-2014 (ХА-М-1) |
5 |
5 |
1 |
- |
- | |
|
3 |
Н2 + HCI |
10546-2014 (ХА-М-1) |
9,8 |
5 |
1 |
- |
- | |
|
H2 + NH3 | ||||||||
|
ДИСК-ТК, Н2 +NH3, (0-1)% |
1 |
NH3 |
ГОСТ 6221-90 |
100 |
- |
- |
- |
- |
|
2 |
h2 + n2 |
10531-2014 |
5,3 |
5 |
1 |
4,38 |
0,917 | |
|
3 |
h2 + n2 |
10531-2014 |
5,7 |
5 |
1 |
4,38 |
0,917 | |
|
N2 +Не | ||||||||
|
ДИСК-ТК, N2 +Не, (0-100)% |
1 |
N2 +Не |
ГСО 10254-2013 |
5 |
5 |
1,29 |
- |
- |
|
2 |
N2 + He |
ГСО 10254-2013 |
50 |
5 |
036 |
- |
- | |
|
3 |
N2 + He |
ГСО 10254-2013 |
95 |
1,5 |
0,11 |
- |
- | |
(Измененная редакция, изм. №1)
-
1) Азот газообразный особой чистоты в баллонах под давлением ГОСТ 9293-74.
-
2) Аргон газообразный высокой чистоты в баллонах под давлением ТУ 2114-005-53373468-2006.
-
3) Водород газообразный высокой чистоты в баллонах под давлением ТУ-2118-04-18136415-98-10-83.
-
4) Воздух нулевой в баллонах под давлением ТУ 2114-008-53373468-2008.
-
5) Гелий газообразный высокой чистоты в баллонах под давлением ТУ 0271-001-45905715-02.
-
6) Диоксид углерода, сорт высший ГОСТ 8050-85.
-
7) Кислород газообразный особой чистоты ТУ 6-21-10-83.
Изготовители и поставщики ГСО-ПГС:
ГЦИ СИ ГУП "ВНИИМ им. Д.И. Менделеева", г. Санкт-Петербург, Московский пр.,19.
ООО «Мониторинг», 190005 г. С.-Петербург, Московский проезд, д. 4.
ОАО «Линде Газ Рус», 143900 г. Балашиха-7, ул. Белякова, д. 1-а.
ПРИЛОЖЕНИЕ В
Схемы поверки
Рисунок Б. 1 - Пневматическая схема проверки герметичности газового канала газоанализатора и газового канала индикатора расхода газа
Рисунок В.2- Пневматическая схема для определения основной приведённой погрешности
ПРИЛОЖЕНИЕ Г
ПРОТОКОЛ
поверки газоанализатора ДИСК-ТК
Производитель__________________________________________________________________________
Заводской №___________________________Дата выпуска_________________________________
Дата поверки _______________________
Проверка проведена с использованием поверочных газовых смесей, приготовленных и
аттестованых_____________________________________________________________________________
(когда и кем)
Условия поверки:
температура окружающего воздуха___________________°C;
атмосферное давление____________________________кПа;
относительная влажность___________________________%.
РЕЗУЛЬТАТЫ ПОВЕРКИ
1. Результаты внешнего осмотра______________________________________________________________
2. Результаты опробования___________________________________________________________________
3. Результаты определения погрешности измерения.
|
Анализируемый компонент |
Диапазоны измерений, % (об) |
Пределы допускаемой основной приведенной погрешности, % |
Максимальные значения основной приведенной погрешности, % |
4. Заключение___________________________________________________________________________
Поверитель________________________________
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИИ
|
Изм. |
Номера листов (страниц) |
Всего листов |
Номер док-та |
Подпись |
Дата | |||
|
изм. |
зам. |
новых |
аннул. | |||||
