Методика поверки «ГСИ. Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2» (МП 206.1-052-2018)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки

МП 206Л-052-2018 г. Москва 2018

Настоящая методика устанавливает методы и средства первичной и периодической поверок преобразователей измерительных МП-НЧ, МП-НЧ-2, МП-НИ-2, изготавливаемых ООО НПП «ГКС», г. Казань.

Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2 (далее преобразователи) предназначены для непрерывного измерения и преобразования входных сигналов напряжения постоянного тока в частотный сигнал прямоугольной формы или цифровой сигнал (интерфейс RS-485) с гальванической развязкой входных и выходных цепей.

Интервал между поверками (межповерочный интервал):

• - для преобразователей измерительных МП-НЧ, МП-НЧ-2 - 2 года;

• - для преобразователей измерительных МП-НИ-2 - 4 года.

Допускается проведение первичной поверки средств измерений при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления их владельца, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке средства измерений.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

• 2.1   При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

• 2.2   Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3   Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Таблица 3 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ и имеющие квалификационную группу по технике безопасности не ниже III.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (25±5) °C;

• •     относительная влажность от 30 до 80 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерений, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1 Метрологические характеристики, подлежащие определению

Таблица 4 - Метрологические характеристики

• 7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3   Опробование

Опробование преобразователей модификации МП-НЧ, МП-НИ-2

• 7.3.1  Подключить питание преобразователя согласно руководству по эксплуатации и приложению А настоящей методики. Включить питание.

• 7.3.2 Проконтролировать индикацию зеленого светодиода «РАБОТА».

Результаты опробования преобразователей считаются удовлетворительными, если после включения питания преобразователей наблюдается мигание светодиода «РАБОТА».

Опробование преобразователей модификации МП-НЧ-2

• 7.3.3  Подключить питание преобразователя согласно руководству по эксплуатации и приложению А настоящей методики. Включить питание.

• 7.3.4 Проконтролировать индикацию зеленого светодиода «РАБОТА».

• 7.3.5  После выполнения пункта 7.3.4 на клемму «ДИАП» подать напряжение постоянного тока 24 В относительно общего провода (клемма «ОБЩ»).

Результаты опробования преобразователей считаются удовлетворительными, если:

- после включения питания преобразователей наблюдается мигание светодиода что свидетельствует о переключении преобразователя на диапазон с коэффициентом преобразования К_прсоб=500.

7.4   Определение  пределов  допускаемой  основной  приведенной  погрешности

преобразования

• 7.4.1  Определение  пределов  допускаемой  основной  приведенной   погрешности

преобразования напряжения постоянного тока в выходной сигнал частоты (для модификаций МП-НЧ и МП-НЧ-2)

• 7.4.1.1 К входным клеммам «ВХ+» и «ВХ-» подключить калибратор, установленный в режим воспроизведения напряжения постоянного тока. К клеммам «ОБЩ» и «ВЫХ» подключить частотомер, установленный в режим измерении частоты.

• 7.4.1.2 С помощью калибратора устанавливать электрический сигнал напряжения постоянного тока. В качестве реперных точек принимать значения входного сигнала, равные 0; 25; 50; 75; 100 % от полного входного диапазона измерений напряжения постоянного тока.

• 7.4.1.3 С помощью частотомера считывать значения выходного сигнала частоты и в каждой реперной точке рассчитать основную приведенную погрешность преобразования напряжения постоянного тока в выходной сигнал частоты, у,%, по формуле



  вых. max J вых. min

  (1)

где /вых - значение выходного сигнала частоты, измеренное частотомером, Гц; Uex - значение входного сигнала напряжения постоянного тока с калибратора, В; К_пр - коэффициент преобразования поверяемого преобразователя (выбирается из

/вых.тах ~ максимальное значение границы диапазона выходного сигнала частоты, Гц; /вых.тт - минимальное значение границы диапазона выходного сигнала частоты, Гц.

Примечание - При поверке преобразователей модификации МП-НЧ-2 следует дополнительно проводить определение основной приведенной погрешности преобразования напряжения постоянного тока в выходной сигнал частоты для диапазона с коэффициентом преобразования К_преоб⁼500. Для этого перед проведением операций по пунктам 7.4.1.1-7.4.1.3 необходимо подать на клемму «ДИАП» напряжение постоянного тока в 24 В относительно общего провода (клемма «ОБЩ»).

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности преобразования, определенные по формуле (1) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

7.4.2 Определение пределов допускаемой основной приведенной погрешности преобразования напряжения постоянного тока в выходной цифровой сигнал (для модификации МП-НИ-2)

• 7.4.2.1 К входным клеммам «ВХ+» и «ВХ-» подключить калибратор, установленный в режим воспроизведения напряжения постоянного тока. К клеммам «-*-», «А» и «В» подключить преобразователь интерфейса RS-485 с персональным компьютером.

• 7.4.2.2 С помощью калибратора устанавливать электрический сигнал напряжения постоянного тока. В качестве реперных точек принимать значения входного сигнала, равные 0; 25; 50; 75; 100 % от полного входного диапазона измерений напряжения постоянного тока.

• 7.4.2.3 С дисплея персонального компьютера считывать значения выходного сигнала и в каждой реперной точке рассчитать основную приведенную погрешность преобразования напряжения постоянного тока в выходной цифровой сигнал, у,%, по формуле

  = ^{Uu3M Uex} -100,



  (2)

где U_UM - значение напряжения постоянного тока, считанное с дисплея персонального компьютера, В;

Uex ~ значение входного сигнала напряжения постоянного тока с калибратора, В;

Umax - максимальное значение диапазона входного сигнала напряжения постоянного тока, В;

Umin - минимальное значение диапазона входного сигнала напряжения постоянного тока, В.

Результаты поверки прибора считаются удовлетворительными, если во всех поверяемых точках пределы допускаемой погрешности преобразования, определенные по формуле (2) не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Оформление результатов поверки производится в соответствии с требованиями Приказа Минпромторга России от 02.07.2015 г. № 1815.

При положительных результатах поверки в паспорт прибора наносится знак поверки, и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Е.В. Громочкова

А.Ю. Терещенко

Заместитель начальника отдела 206.1

Начальник сектора отдела 206.1

ПРИЛОЖЕНИЕ А

(обязательное)

Схемы подключения преобразователей измерительных МП-НЧ и МП-НЧ-2

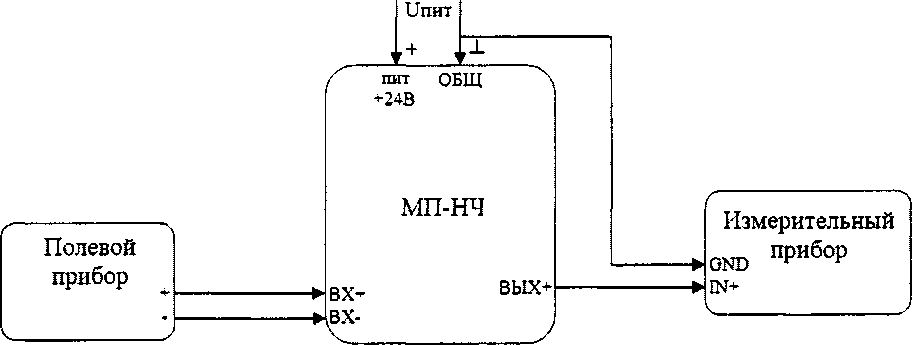

Рисунок А1 - Принципиальная схема подключения преобразователей модификации МП-НЧ

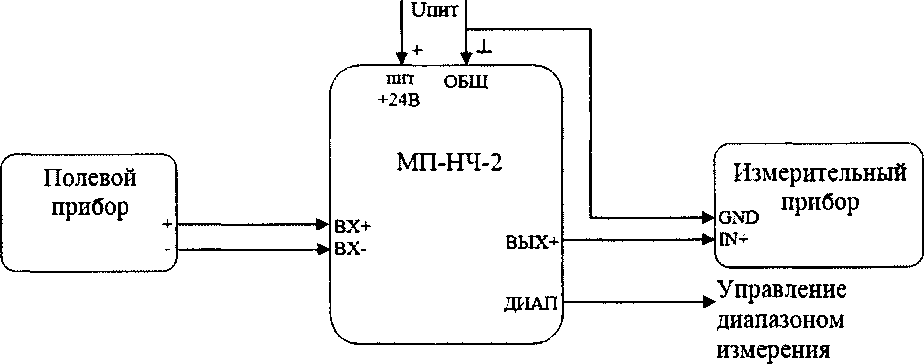

Рисунок А2 - Принципиальная схема подключения преобразователей модификации МП-НЧ-2

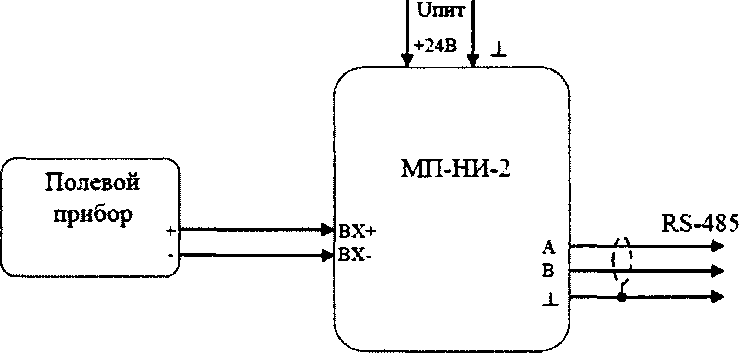

Рисунок АЗ - Принципиальная схема подключения преобразователей модификации МП-НИ-2

7
