Комплексы устройств телемеханики многофункциональные «Пирамида»

Методика поверки

ВЛСТ 330.00.000 И1

Москва 2011

СОДЕРЖАНИЕ

• 1  Введение

• 2  Операции поверки

• 3  Средства поверки

• 4  Требования к квалификации поверителей и обслуживающего персонала

• 5  Требования безопасности

• 6  Условия поверки

• 7  Подготовка к проведению поверки

• 8  Проведение поверки

• 9  Оформление результатов поверки

Настоящая методика распространяется на комплексы устройств телемеханики многофункциональные «Пирамида» (далее по тексту - КТМ «Пирамида»), разработанные предприятием ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» (г. Владимир), ООО Завод «Промприбор», г. Владимир, предназначенные для построения многоуровневых систем телемеханики и связи (ТМиС), а также создания модульных автоматизированных систем мониторинга и управления технологическими процессами различных объектов автоматизации.

Настоящая методика предназначена для проведения первичной поверки КТМ «Пирамида» при выпуске изделия из производства и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 6 лет.

2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

При проведении поверки применяют средства измерений и вспомогательные

устройства, указанные в таблице 2.

Таблица 2 - Средства измерений

• 4.1 К проведению поверки допускают поверителей, аттестованных в соответствии с ПР 50.2.012, изучивших настоящую методику поверки и руководство по эксплуатации на КТМ «Пирамида», имеющих стаж работы по данному виду измерений не менее одного года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности, должен иметь «Удостоверения о проверке знаний ПТЭ и ПТБ электроустановок до 1000 Вольт» с квалификационной группой не ниже III. Весь персонал, проводящий испытания, до их начала должен пройти инструктаж по мерам безопасности.

• 5.1   При проведении поверки соблюдают требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей" и "Правилами техники безопасности при эксплуатации электроустановок потребителей" (изд. 3), ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, ГОСТ 12.2.091-94.

• 5.2  Должны быть обеспечены требования безопасности, указанные в эксплуатационных документах на КТМ «Пирамида» и на средства поверки.

• 6.1 При проведении поверки соблюдают следующие условия:

• - напряжение, В

-частота, Гц

• - высота над уровнем моря, не более, м

• - температура, °C

• - относительная влажность при 20 °C, до, %

• 6.2 Допускается проведение поверки на месте эксплуатации КТМ «Пирамида» в рабочих условиях, отличных от нормальных, но не выходящих за пределы:

• - напряжение, В                                                        -187. ..242

-частота, Гц

• - высота над уровнем моря, не более, м

• - температура, °C                                                             -25... +60

• - относительная влажность при 25 °C, до, %

по специальному заказу:

• - температура, °C                                                          -40...+70

• 7.1 Для проведения поверки представляют следующую документацию:

• - данную методику поверки;

• - руководство по эксплуатации КТМ «Пирамида»;

• - состав каналов, подлежащих поверке;

• - техническую документацию и свидетельства о поверке образцовых СИ (если при поверке используются образцовые СИ потребителя).

• 7.2 Перед проведением поверки выполняют следующие подготовительные работы: проводят организационно-технические мероприятия по обеспечению

безопасности поверочных работ в соответствии с действующими правилами и руководствами по эксплуатации применяемого оборудования;

Примечание: При проведении поверки на месте эксплуатации КТМ «Пирамида» проводят организационно-технические мероприятия по доступу поверителей и персонала энергообъекта к местам установки КТМ «Пирамида» и размещению эталонов.

• - КТМ «Пирамида» выдерживают не менее 2-х ч во включенном состоянии при условиях, указанных в разделе 6.

• - средства поверки выдерживают в условиях и в течение времени, установленных в НТД на средства поверки;

• - все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 7.3  При проведении поверки на месте эксплуатации КТМ «Пирамида» дополнительно:

• - проверяют возможность применения средств поверки в рабочих условиях эксплуатации КТМ «Пирамида» (п. 6.2);

• -  рассчитывают для средств поверки абсолютное значение допускаемой погрешности в рабочих условиях эксплуатации КТМ «Пирамида» с учетом влияющих факторов;

рассчитывают абсолютное значение допускаемой погрешности для измерительных каналов КТМ «Пирамида» в рабочих условиях эксплуатации с учетом влияющих факторов;

• - проверяют соотношение между значениями абсолютной погрешности средств поверки и проверяемых каналов КТМ «Пирамида», которое должно соответствовать требованиям раздела 3 настоящей методики.

• 8.1.1 Внешний вид КТМ «Пирамида» должен соответствовать виду, приведенному на рисунке 8.1.

Шкаф показан го снятой передней дберцей

1200 тох

Таблица 1 - Список позиций

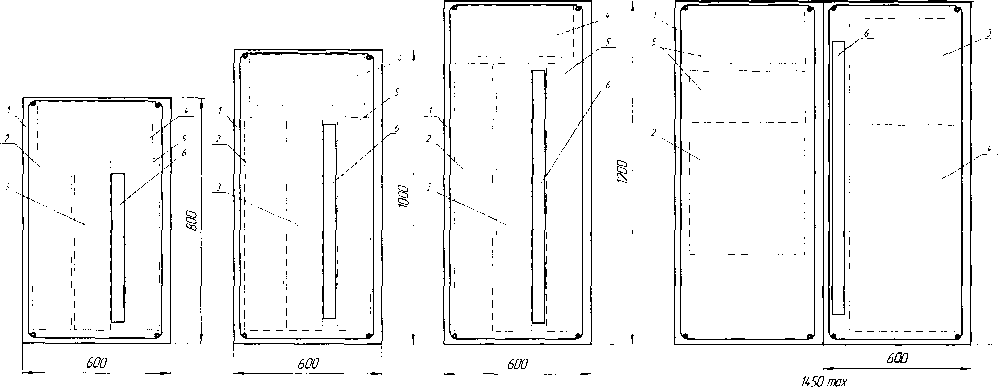

Рисунок 8.1 - Типовое расположение элементов КТМ «Пирамида».

Примечание. Габаритные размеры шкафа определяются модификацией КТМ «Пирамида» и используют электротехнические шкафы ШхВхГ 600x800x300; 600x1000x300; 600x1200x300.

• 8.1.2 Проверяют целостность корпуса и отсутствие видимых повреждений КТМ «Пирамида», наличие поверительных пломб и клейм.

• 8.1.3 Маркировка и функциональные надписи, относящиеся к органам управления и присоединения, должны восприниматься без затруднений и неоднозначности. Визуальная маркировка КТМ «Пирамида» проверяется соответствием требованиям технической документацией на КТМ «Пирамида».

• 8.1.4 Проверяют состояние разъемов и соединительных клемм: отсутствие внешних повреждений, загрязнений, следов коррозии и нагрева.

• 8.1.5 Проверяют наличия и качества заземления корпусов компонентов КТМ «Пирамида» и металлических шкафов, в которых они расположены.

• 8.1.6 Проверяют наличие свидетельства о государственной поверке - при проведении периодической поверки.

• 8.1.7 Если при внешнем осмотре обнаруживаются дефекты, КТМ «Пирамида» к дальнейшей поверке не допускают.

• 8.2.1  Электрическую прочность и сопротивление изоляции проверяют в соответствии с ГОСТ 22261-94: между соединенными вместе контактами сетевого разъема «220 В 50 Гц» КТМ «Пирамида» и корпусом прикладывают испытательное напряжение 1,5 кВ - в течение одной минуты не должно произойти пробоя.

• 8.3.1  Проверку электрического сопротивления изоляции проводят после испытания электрической прочности при помощи мегаомметра при напряжении постоянного тока от 250 до 500 В с погрешностью до ±30%.

• 8.3.2 Сопротивление изоляции между соединенными вместе контактами сетевого разъема «220 В 50 Гц» КТМ «Пирамида» и корпусом должно быть не менее 20 МОм.

• 8.4.1 Включить КТМ «Пирамида» и осуществить подключение к КТМ «Пирамида» вспомогательных устройств в соответствии с приведенным рисунком 8.2.

• 8.4.2 В программе конфигуратор КТМ проверяют текущую конфигурацию КТМ «Пирамида» и правильность функционирования вспомогательных устройств, подключенных к КТМ «Пирамида».

• 8.4.3 На вход измерительных каналов КТМ «Пирамида» подают тестовый сигнал, соответствующий виду измеряемого по данному каналу КТМ «Пирамида» сигналу.

• 8.4.4 Плавно изменяют значение тестового сигнала от 0 до 100% от диапазона изменения входного сигнала.

• 8.4.5  Опрашивают КТМ «Пирамида» по установленному соединению периодически. Скорость опроса задается настроечным параметром в промышленном контроллере, который называется - период регистрации ТИ. Результаты измерений каналов ТИ передаются по цифровым каналам связи. Опрос считается успешным, если получен отчет, содержащий данные, зарегистрированные КТМ «Пирамида» и которые соответствуют изменению тестового сигнала.

• 8.4.6 Поверитель проверяет, что выводимая на экран информация об выдаваемых значениях тестового сигнала соответствует фактическим значениям сигнала, измеряемого с помощью соответствующего средства измерений.

• 8.4.7 Установить напряжение основной сети на входе КТМ «Пирамида» равным 187 В. Повторить пп. 8.4.2-8.4.6.

• 8.4.8 Установить напряжение основной сети на входе КТМ «Пирамида» равным 242 В. Повторить пп. 8.4.2-8.4.6.

Определение погрешности канала измерения силы постоянного тока в диапазонах ± 20 мА, 0..20 мА, 4..20 мА проводят с помощью калибратора многофункционального М2000А, подключаемого к КТМ «Пирамида», в соответствии с рисунком 8.2.

КТМ “Пирамида"

-220В

-2208

Примечание. При измерении така необходимо использаЬать резистор R сапротиЬлением 125 Ом.

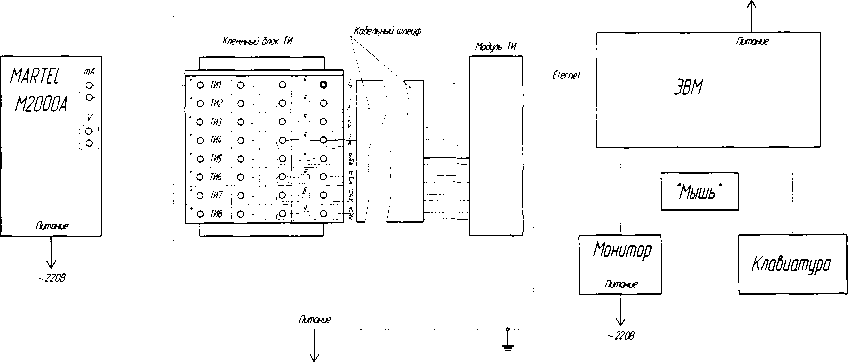

Рисунок 8.2 - Функциональная схема поверки измерения силы постоянного тока.

• 8.5.1 Проверку выполняют не менее, чем в 5 точках i, распределенных в пределах диапазона преобразования: 5%, 25%, 50%, 75%, 95% от диапазона измерений.

• 8.5.2 Подключить к КТМ «Пирамида» персональную ЭВМ с установленной программой Конфигуратор КТМ «Пирамида», задать в программе параметры связи и доступ. Установить режим измерения постоянного тока в выпадающем меню «Режим измерения», в котором задается необходимый диапазон и тип измерений (ток) индивидуально для каждой линии.

• 8.5.3 Подключить источник постоянного тока к порту ТИ КТМ «Пирамида» (см. рисунок 8.2).

• 8.5.4 Настроить источник постоянного тока в режим воспроизведения постоянного тока.

• 8.5.5  Установить на выходе источника постоянного тока значение А), соответствующее контрольной точке i.

• 8.5.6 В соответствии с руководством по эксплуатации на КТМ «Пирамида» считывают измеренные значения входного сигнала (К) для данного порта ТИ.

• 8.5.7 За оценку абсолютной погрешности Д в Ей контрольной точке принимают значение, вычисляемое по формуле:

л,=|л--):|                                  (1)

• 8.5.8   Вычисляют   значение приведенной   погрешности   измерений

унифицированного сигнала силы постоянного тока по формуле:

у, =-^-100                                  ⁽²⁾

где Х_н - нормирующее значение силы постоянного тока, Х_п = 40 мА.

• 8.5.9 Если во всех контрольных точках рабочего диапазона входного сигнала рассчитанное значение у, не превышает значение допустимой погрешности, канал признают годным; в противном случае проверяемый канал бракуют и дальнейшую его поверку прекращают (за исключением оформления результатов поверки).

• 8.5.10 Повторяют операции по пп. 8.5.1 - 8.5.9 для всех аналоговых каналов преобразования сигналов силы постоянного тока.

• 8.5.7 Полученные значения приведенной погрешности канала не должны превышать ±0,1%.

Определение погрешности канала измерений напряжения постоянного тока в диапазонах ±1,25 В; ±2,5 В; ±5 В; ±10 В проводят с помощью калибратора многофункционального М2000А в режиме воспроизведения напряжения постоянного тока, подключаемого к КТМ «Пирамида», в соответствии со структурной схемой, приведенной на рисунке 8.3.

КТМ "Пирамида"

-220В

-220В

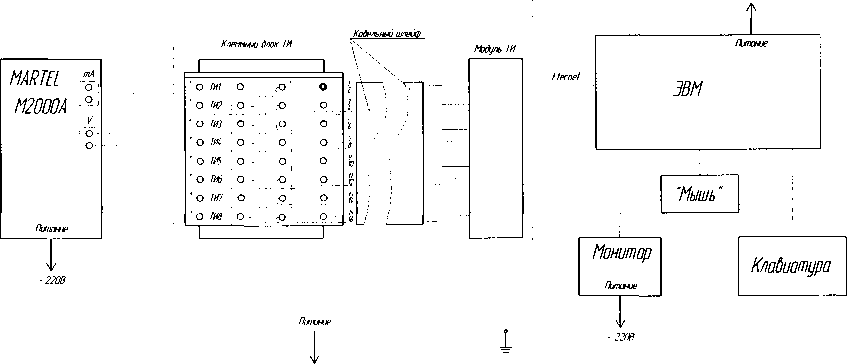

Рисунок 8.3 - Функциональная схема поверки измерения напряжения постоянного

тока.

• 8.6.1 Проверку выполняют не менее, чем в 5 точках i, распределенных в пределах диапазона преобразования: 5%, 25%, 50%, 75%, 95% от диапазона измерений.

• 8.6.2 Подключить к КТМ «Пирамида» персональную ЭВМ с установленной программой Конфигуратор КТМ «Пирамида», задать в программе параметры связи и доступ. Установить режим измерения напряжения постоянного тока в выпадающем меню «Режим измерения», в котором задается необходимый диапазон и тип измерений (напряжение) индивидуально для каждой линии.

• 8.6.3 Подключить источник постоянного тока к порту ТИ КТМ «Пирамида» (см. рисунок 8.3);

• 8.6.4 Настроить источник постоянного тока в режим воспроизведения напряжения постоянного тока;

• 8.6.5  Установить на выходе источника постоянного тока значение X, соответствующее контрольной точке z.

• 8.6.6 В соответствии с руководством по эксплуатации на КТМ «Пирамида» считывают измеренные значения входного сигнала (У,) для данного порта ТИ;

• 8.6.7 За оценку абсолютной погрешности Л, в z-й контрольной точке принимают значение, вычисляемое по формуле (1).

• 8.6.8 Вычисляют значение приведенной погрешности измерений напряжения постоянного тока по формуле (2), где Х„ - нормирующее значение напряжения постоянного тока, при измерении напряжения постоянного тока в диапазонах:

(/=±1,25 В; Х_и =2,5 В;

{/=±2,5В; Х„ = 5 В;

U=±5 В; Х„ = 10 В;

{/=±10 В; Х_н =20 В.

• 8.6.9 Если во всех контрольных точках рабочего диапазона входного сигнала рассчитанное значение у, не превышает значение допустимой погрешности, канал признают годным; в противном случае проверяемый канал бракуют и дальнейшую его поверку прекращают (за исключением оформления результатов поверки).

• 8.6.10 Повторяют операции по пп. 8.6.1 - 8.6.9 для всех аналоговых каналов измерений напряжения постоянного тока.

• 8.6.10 Полученные значения приведенной погрешности канала не должны превышать ±0,1%.

• 8.7.1 Проверку точности хода часов проводят на интервале времени 24 ч по сигналам GPS-приемника УСВ-2.

• 8.7.2 Подключить к КТМ «Пирамида» персональную ЭВМ с установленной программой Конфигуратор КТМ «Пирамида», задать в программе параметры связи и доступа в соответствии с Руководством оператора ВЛСТ 330.00.000 РО.

• 8.7.3 Установить программное обеспечение УСВ (см. руководство по эксплуатации ВЛСТ 237.00.000 РЭ (ВЛСТ 221.00.000 РЭ).

• 8.7.4 Собрать схему, согласно рисунку 8.4.

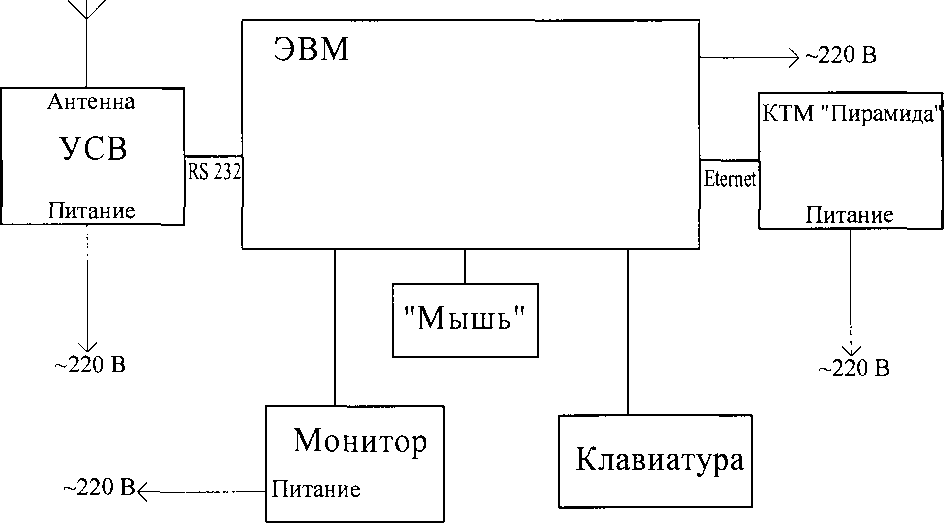

  Рисунок 8.4 - Функциональная схема поверки КТМ «Пирамида».

  • 8.7.5 Используя программное обеспечение УСВ, синхронизировать время ЭВМ с УСВ, которое было предварительно синхронизировано.

  • 8.7.6 С помощью программы Конфигуратор КТМ «Пирамида», записать текущее время ЭВМ в контроллер КТМ «Пирамида» (меню «Управление», окно «Дата и время»).

  • 8.7.7 По истечении 24 часов повторить п. 8.9.5

  • 8.7.8 С помощью программы Конфигуратор КТМ «Пирамида», прочитать текущее время контроллера КТМ «Пирамида» (меню «Управление», окно «Дата и время», см. рисунок 8.5).

  ^s_o Дата и время

  .п *

  Устройство Контроллер

  Дата       Время

  25.08.2010     11:11:28.244

  ЭВМ

  25.08.2010     11:11:28.244

Дельта (Контроллер -ЭВМ) = 0 сек. 0 мс.

Рисунок 8.5 - Окно «Дата и время».

• 8.7.9 За оценку абсолютной погрешности измерений текущего времени ДТ принимают значение, вычисляемое по формуле:

ДТ = |т_кгм - Т_эвм |                               (3)

где

' время КТМ «Пирамида»

Т_эди - время ЭВМ.

• 8.7.10 Рассчитанное значение АТ не должно превышать значение допустимой погрешности (±1 с).

• 8.8.1 Подключить к КТМ «Пирамида» персональную ЭВМ с установленной программой Конфигуратор КТМ «Пирамида», задать в программе параметры связи и доступа. Общие параметры для всех модулей телесигнализации, задаются в дереве конфигурации, необходимо выбрать узел «Конфигурация ТС». Для настройки индивидуальных параметров каждого модуля, необходимо в дереве конфигурации выбрать узел с наименованием слота .

• 8.8.2 Активировать все каналы ТС доступные в данной модификации КТМ «Пирамида», применить к ним настройки по-умолчанию: 1 мс - период опроса, 10 мс -интервал защиты от дребезга.

• 8.8.3 Подключить генератор импульсов произвольной формы Agilent 33210А ко всем линиям ТС доступным в данной модификации КТМ «Пирамида» в соответствии с рисунком 8.6.

КТМ "Пирамида"

-220В                                            -2209

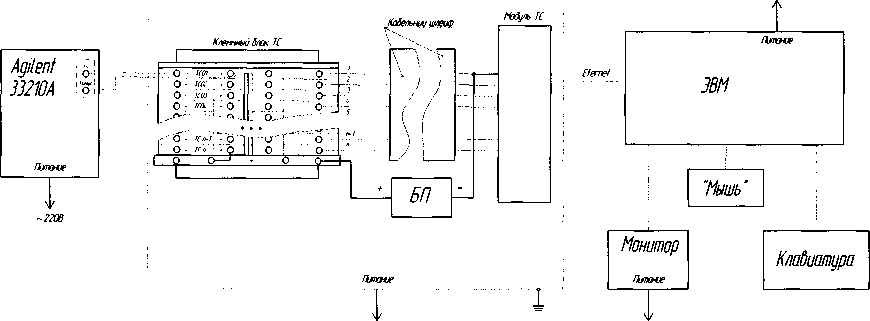

Рисунок 8.6 - Функциональная схема поверки сигналов ТС.

• 8.8.4 Настроить генератор на выдачу пакета из 10 импульсов, длительностью 22 мс, и периодом следования 55 мс (18 Гц).

• 8.8.5 Включить выдачу импульсов на вход КТМ «Пирамида».

• 8.8.6 С помощью программы Конфигуратор КТМ «Пирамида», убедиться, что для каждой подключенной линии ТС, зафиксировано 20 событий.

• 8.8.7 Убедиться что метки времени события соответствуют выбранным значениям длительности импульса и периода следования: поле «миллисекунды» меток времени должно иметь 3 изменяющихся знака; от события ТС со значением 0 до события со значением 1 разница в метке времени должна составлять 22±1мс, от события ТС со значением 1 до события со значением 0 разница в метке времени должна составлять 33±1мс.

• 8.8.8 Настроить генератор на выдачу пакета из 10 импульсов, длительностью 8 мс, и периодом следования 55 мс (18 Гц).

• 8.8.9   Сбросить статистику по событиям ТС и очистить журнал регистрации событий.

• 8.8.10 Включить выдачу импульсов на вход КТМ «Пирамида».

• 8.8.11 С помощью программы Конфигуратор КТМ «Пирамида», убедиться, что для каждой подключенной линии ТС, не зафиксировано ни одного события.

• 8.8.12 Если пп. 8.8.6, 8.8.7, 8.8.11 выполняются, то канал признают годным; в противном случае проверяемый канал бракуют и дальнейшую его поверку прекращают (за исключением оформления результатов поверки).

8.9.1 Определение идентификационных данных (признаков) метрологически значимой части ПО СИ.

Идентификация ПО СИ реализуется следующими методами:

- с помощью ПО СИ или аппаратно-программных средств, разработанных организацией - разработчиком СИ (ПО СИ);

с использованием специальных протестированных (аттестованных, сертифицированных) аппаратно-программных средств и/или протестированного (аттестованного, сертифицированного) ПО.

Проверка проводится в целях установления соответствия программного обеспечения (далее - ПО) требованиям ГОСТ Р 8.654-2008.

• 8.9.2 Проводится проверка соответствия следующих заявленных идентификационных данных программного обеспечения (по МИ 2955-2010, МИ 3286-2010):

• •   Наименование программного обеспечения;

• •   Идентификационное наименование программного обеспечения;

• •   Номер версии (идентификационный номер) программного обеспечения;

• •   Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода);

• •   Алгоритм вычисления цифрового идентификатора программного обеспечения.

• 9.1 На основании положительных результатов по пунктам раздела 8 выписывают свидетельство о поверке на КТМ «Пирамида» в соответствии с ПР 50.2.006. Наносят оттиск поверительного клейма в соответствии с ПР 50.2.007.

• 9.2 При отрицательных результатах поверки КТМ «Пирамида» признается негодным к дальнейшей эксплуатации и на него выдают извещение о непригодности в соответствии с ПР 50.2.006 с указанием причин.
