“ВНИИМС”

В.Н.Яншин

Инв. № подл. Поди, и дата        Взам. инв. № I Инв. № дубл. I 1 Годы, и дат

ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

ПЕРЕМЕННОГО ТОКА

Е1842С

Методика поверки

49501860.3.0015МП

С изменением № 2

Настоящая методика поверки распространяется на преобразователь измерительный (далее - преобразователь), изготовленный по устанавливает методы и средства для проведения их

переменного тока Е1842С

ТУ 4227-008-49501860-02, и первичной и периодической поверок.

Межповерочный интервал - 2 года.

1 Операции и средства поверки

1.1 При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Внешний осмотр

Проверка сопротивления изоляции

Проверка основной приведенной погрешности

Оформление результатов поверки

Номер пункта методики поверки 4.1

4.2

4.3

2

Зам.

3-2013

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Комаров

21 о/, в

Пров.

Довбня

1-1.контр.

Федорова

У тв.

Наименование

и основные технические характеристики средств поверки

Мегаомметр M4I01/4 Выходное напряжение 1000 В

Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1

Трансформатор тока измерительный лабораторный ТЛЛ (100/5 А; 50/5 А; 30/5 А). Класс точности 0,05.

Амперметр Д5100. Конечное значение диапазона измерений 2,5 А; 5 А.

Класс точности 0,1

Вольтметр универсальный цифровой В7-34. Предел измерения постоянного напряжения; 10 В - класс 0,01 /0,002

Сопротивление образцовое РЗЗ 1 100 Ом. Класс точности 0,01

Магазин сопротивлений РЗЗ. Диапазон номинальных значений 0,1 - 99999,9 Ом. Класс точности 0,2

49501860.3.0015МП

Методика поверки

Преобразователь измерительный переменного тока Е1842С

Литер

Лист

Листов

1 1

2

9

Фирма

"Алекто-Электроннкс”

  • 1.2 При проведении поверки допускается применение средств, не приведенных в перечне, но обеспечивающих контроль метрологических характеристик с требуемой точностью.

  • 1.3 Средства поверки должны быть исправны и поверены в установленном порядке.

2 Требования безопасности

  • 2.1 При проведении поверки соблюдают следующие требования:

  • - «Правила технической эксплуатации электроустановок потребителей»;

  • - «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

  • - требования, приведенные в эксплуатационной документации на испытательное оборудование и в ГОСТ 12.3.019-80.

  • 2.2 Преобразователь соответствует ГОСТ Р 52319-2005 (МЭК 61010-1:2001). Тип изоляции - основная. Степень загрязнения

    2. Категория измерений III.

Номинальное напряжение измеряемой цепи 660 В.

  • 2.4 Внешнее подключение преобразователя следует

входном сигнале.

  • 2.5 В случае возникновения аварийных условий и необходимо немедленно отключить.

    производить при отключенном

    режимов работы оборудование

    Подп. и дата

    Инв. № дубл.

    Взам. инв. №

    Подп. и дата

    Инв. № подл.

    00

3 Условия поверки и подготовка к ней

  • 3.1 При проведении поверки преобразователей соблюдают следующие нормальные условия:

  • - температура окружающего воздуха, °С................................................20 ± 5;

  • - относительная влажность воздуха, %...................................................30 - 80;

  • - атмосферное давление кПа (мм рт.ст.)...........................................................84 - 106 (630 - 800);

  • - форма кривой переменного тока входного сигнала - синусоидальная, коэффициент искажения синусоидальности не превышает 2%;

  • - частота входного сигнала, Гц .......................

  • - сопротивление нагрузки, Ом.........................

  • - время установления рабочего режима, мин

  • - положение преобразователя - любое.

    50 ± 0,5;

    250 + 50;

    10;

  • 3.2 Перед проведением поверки преобразователь выдерживают в нормальных климатических условиях не менее 2 ч.

  • 3.3 Средства поверки подготавливают к работе в соответствии с требованиями эксплуатационной документации на них.

    2

    Зам.

    3-2013

    Изм

    Лист

    № докум.

    Подп.

    Дата

    49501860.3.0015 МП

    Лист

4 Проведение поверки

4.1 Внешний осмотр

4.1.1 При проведении внешнего осмотра устанавливают соответствие преобразователей следующим требованиям:

- отсутствие механических повреждений корпуса, крышки, присоединительных контактов;

- наличие четкой маркировки;

- наличие знака поверки или свидетельства о поверке (при проведении периодической поверки).

4.2 Проверка сопротивления изоляции

Подп. и дата

Инв. № дубл.

Взам. инв. №

4.2.1 Проверку электрического сопротивления изоляции осуществляют мегаомметром.

Прикладывают испытательное постоянное напряжение (1000 ± 100) В между отрезком металлической шины, пропущенной через окно преобразователя (входная цепь) и соединенными вместе контактами 3 -4 (выходная цепь) и определяют электрическое сопротивление изоляции.

Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра практически установятся.

Результаты проверки считают удовлетворительными, если значения сопротивления изоляции составляют не менее 100 МОм.

4.3 Проверка основной погрешности

  • 4.3.1  Основную погрешность преобразователя определяют методом сравнения измеренного выходного сигнала с его расчетным значением при известном значении входного сигнала.

  • 4.3.2 При подготовке к выполнению измерений собирают схему рабочего места в соответствии с приложением А.

Соединительный провод пропускают сквозь окно преобразователя. Подсоединение измерительного трансформатора Т1 в зависимости от конечного значения диапазона измерений преобразователя должно соответствовать таблице соединений, приведенной в эксплуатационной документации на трансформатор. (при использовании трансформатора ТЛЛ-35 - таблице 2).

Таблица 2

Конечное   значение

диапазона измерений входного тока, А

Подсоединение выводов трансформатора Т1*

Первичная обмотка (Лн - Лк)

Вторичная обмотка (Ин - Ик)

100

Л1- 100

И1 - И2

50

Л1 - 50

И1 - И2

25

Л1 - 30

И1 - ИЗ

* Для трансформатора ТЛЛ-35

сч

00

Лист

2

Зам.

3-2013

49501860.3.0015 МП

4

Изм

Лист

№ докум.

Подп.

Дата

  • 4.3.3 При проверке основной погрешности выполняют следующии операции:

- на преобразователь подают входной ток, равный конечному значению диапазона измерений, величину входного тока контролируют по амперметру РА1, подключенному к вторичной обмотке измерительного трансформатора Т1;

- выдерживают преобразователь под током в течение 10 мин;

- устанавливают поочередно значения входного тока в соответствии с таблицей 3,

Подп. и дата

Инв. № дубл.

Взам. инв. №

Таблица 3

Конечное значение диапазона измерений, А

Входной ток, А

Показания амперметра РА1, А*

Расчетное значение выходного тока, мА

Номинальный первичный ток трансформатора

Т1, А

25

0,0

0,0

0,00

30

6,0

1,0

4,80

12,0

2,0

9,60

18,0

3,0

14,40

25,2

4,2

20,16

50

0,0

0,0

0,00

50

10,0

1,0

4,00

20,0

2,0

8,00

30,0

3,0

12,00

40,0

4,0

16,00

50,0

5,0

20,00

100

0,0

0,0

0,00

100

20,0

1,0

4,00

40,0

2,0

8,00

60,0

3,0

12,00

80,0

4,0

16,00

100,0

5,0

20,00

* РА1 - в соответствии с приложением А

- в каждой проверяемой точке считывают показания прибора PV1 и определяют действующее значение выходного тока по формуле

ивых.о

1вых.о = -----------------,                                            (1)

где ивых.о - показание образцового прибора PV1, мВ;

Rо - значение образцового сопротивления Rо, Ом.

Определяют основную погрешность у, %, выраженную в форме приведенной, во всех проверяемых точках по формуле

1вых.о - 1вых.р

у =-------------------------- 100,                                 (2)

где 1вых.о - действительное значение выходного тока в проверяемой точке, мА;

1вых.р - расчетное значение выходного тока в проверяемой точке, мА;

1н - нормирующее значение выходного тока, равное 20 мА. Расчетные значения выходного тока приведены в таблице 3.

сч

00

Лист

2

Зам.

3-2013

49501860.3.0015 МП

5

Изм

Лист

№ докум.

Подп.

Дата

Преобразователь считается годным, если во всех проверяемых точках значение основной погрешности не превышает контрольного допуска, равного 0,8 предела допускаемой основной погрешности.

Пределы допускаемой основной погрешности преобразователя установлены ± 0,5 %.

  • 4.3.4 Значение соотношения между суммарной погрешностью образцовых средств измерения и поверяемого преобразователя не должно превышать 1/3.

Наибольшая вероятность принять в качестве годного негодный преобразователь равна 0,2. Допускаемое значение отношения возможного наибольшего значения основной погрешности негодного преобразователя, признанного годным, к пределу допускаемого значения погрешности, равно 1,2.

5 Оформление результатов поверки

  • 5.1 Протокол записи результатов измерений рекомендуется вести по форме, приведенной в приложении Б.

  • 5.2 Если преобразователь по результатам поверки признан годным к применению, то результат поверки удостоверяется знаком поверки и (или) свидетельством о поверке установленном порядке.

  • 5.3 Если преобразователь по результатам поверки признан непригодным применению, выписывается извещение о непригодности установленного образца

указанием причин непригодности, при проведении периодической поверки оттиск поверительного клейма при его наличии гасится.

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

00

2

Зам.

3-2013

Изм

Лист

№ докум.

Подп.

Дата

49501860.3.0015 МП

Лист

Приложение А

(рекомендуемое)

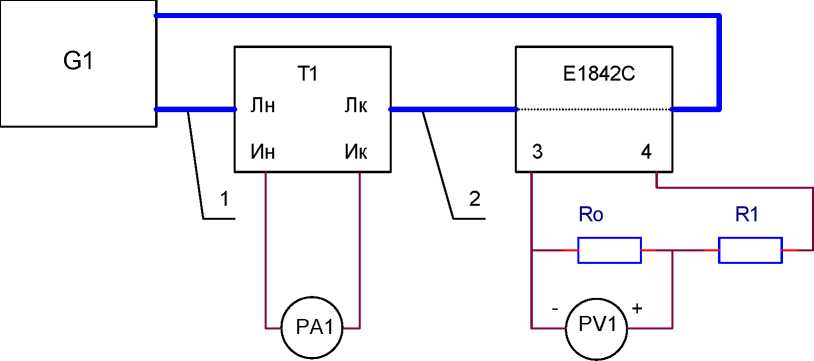

Схема рабочего места для проверки основной погрешности

Подп. и дата

Инв. № дубл.

Взам. инв. №

G1 - Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1;

Т1 - трансформатор тока измерительный лабораторный ТЛЛ;

РА1 - амперметр Д5100;

PV1 - вольтметр универсальный цифровой В7-34;

R1 - магазин сопротивлений Р33;

Rо - катушка электрического сопротивления Р331;

1, 2 - соединительные провода; сечение медной жилы не менее 35 мм2

Рисунок А.1

ПО оо г

СП

Лист

2

Зам.

3-2013

49501860.3.0015 МП

7

Изм

Лист

№ докум.

Подп.

Дата

Приложение Б

(рекомендуемое)

Форма протокола поверки преобразователя

ПРОТОКОЛ

поверки преобразователя ________________, принадлежащего__________________

заводской номер наименование организации

поверенного

«____»

г.

наименование организации

Условия поверки

Температура воздуха ______________________

Относительная влажность воздуха __________

Атмосферное давление ____________________

Напряжение питающей сети переменного тока Частота питающей сети____________________

°С

О/

%

кПа

Гц

Сопротивление нагрузки

Ом

Применяемые средства поверки

Подп. и дата

Инв. № дубл.

Взам. инв. №

Подп. и дата

Инв. № подл.

00

1 Внешний осмотр

Результат________

2 Проверка сопротивления изоляции

Результат_______________________

3 Проверка основной погрешности

Результат______________________

Вывод

выдано свидетельство № или причина негодности

должность руководителя подразделения

Поверитель

М.П.

Дата

2

Зам.

3-2013

Изм

Лист

№ докум.

Подп.

Дата

подпись

подпись

инициалы, фамилия

инициалы, фамилия

49501860.3.0015 МП

Лист

Инв. № подл. I Подп. н дата       I Взам. инв. № I Инв. № дубл. I Подп. и дата
