Методика поверки «Сигнализаторы метана и окиси углерода Сгимет-2 совмещенные со светильником СВГ Луч-4» (МП-021/12-2017)

УТВЕРЖДАЮ

Руководитель

Лаборатории по обеспечению

Сигнализаторы метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4 Методика поверки.

МП-021/12-2017

Настоящая методика распространяется на сигнализаторы метана и окиси углерода Сигмет-2, совмещенные со светильником СВГ Луч-4 (далее - сигнализаторы) и предназначенные для индивидуального автоматического контроля объемной доли метана и/или окиси углерода в атмосфере горных выработок, выдачи звуковой сигнализации при достижении или превышении заданного уровня объемной доли газа.

Интервал между поверками один год;

1 Операции поверки

1.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

• 3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать требованиям приказа Федеральной службы по экологическому, технологическому и атомному надзору от 25 марта 2014 г. N 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением».

• 3.5. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

Таблица 3. Условия поверки температура окружающей среды, °C диапазон относительной влажности окружающей среды, % атмосферное давление, кПа

мм рт.ст.

• 5.1. Выполнить мероприятия по обеспечению условий безопасности.

• 5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4. Выдержать поверяемые сигнализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.5. Подготовить поверяемый сигнализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1  При внешнем осмотре устанавливают соответствие сигнализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - сигнализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Сигнализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

6.2.1. Результаты опробования считают положительным, если:

• - при кратковременном нажатии кнопки сигнализатор включается в основной режим работы светильника;

• - при включении сигнализатора включается звуковой сигнал длительностью около 2 с;

• - при нажатии и удержании кнопки на включенном сигнализаторе светильник переходит в экономный режим.

Проверка значений порогов срабатывания - значения порогов срабатывания сигнализатора должны соответствовать установленным при выпуске с производства.

• 6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

• - проводят визуализацию идентификационных данных ПО сигнализатора, номер версии указан на корпусе светильника;

- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа сигнализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа сигнализаторов (приложение к Свидетельства об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной абсолютной погрешности срабатывания сигнализации.

• 1) На вход поверяемого сигнализатора с помощью насадки для подачи ПГС подают метано-воздушную смесь (МВС) от генератора ГС-1, с содержанием объемной доли метана на 0,3% ниже установленного в сигнализаторе порога, при этом расход МВС должен составлять 0,2-0,3 л/мин. Увеличивая концентрацию метана, получаемую от генератора ГС-1, фиксируют, при какой концентрации метана срабатывает аварийная сигнализация.

Основную абсолютную погрешность срабатывания сигнализации АС_с вычисляют по формуле (1):

ДСс=Сн-Сс,          (1)

где С_н- нормированное (установленное) значение порога срабатывания, об. доля, %;

где С_с - значение объемной доли газового компонента, при которой сработала сигнализация, об. доля, %.

Результаты определения основной абсолютной погрешности срабатывания сигнализации по метану считают положительными, если основная погрешность сигнализатора не превышает пределов, указанных в таблице В.1 приложения В.

Данное испытание проводится только для модификаций Сигмет-2М и Сигмет-2МС.

• 2) На вход испытываемого сигнализатора с помощью насадки для подачи ГС подают ПГС № 1 (Приложения А) согласно схеме рисунка Б.1 (Приложения Б) с расходом 0,2-0,3 л/мин.

Результаты определения основной абсолютной погрешности срабатывания сигнализации по окиси углерода считают положительными, если в течение 150 секунд сработала сигнализация.

Данное испытание проводится только для модификаций Сигмет-2С и Сигмет-2МС.

• 6.4.2 Определение времени срабатывания сигнализации при скачкообразном изменении концентрации от 0 до 1,11 от нормированного порога срабатывания

• 1) При определении времени срабатывания аварийной сигнализации при скачкообразном изменении объемной доли метана от 0 до 1,11 от нормированного значения порога срабатывания. На вход испытываемого сигнализатора с помощью насадки для подачи ГС генератором ГС-1 подают метано-воздушную смесь (МВС), с содержанием метана в 1,11 раза превышающим установленный порог срабатывания, при этом расход МВС должен составлять 0,2-0,3 л/мин, зафиксировать при помощи секундомера время срабатывания аварийной сигнализации. Отсчет времени начинается с момента подачи МВС и заканчивают в момент срабатывания сигнализации.

• 2) При определении времени срабатывания аварийной сигнализации при скачкообразном изменении концентрации окиси углерода от 0 до 1,11 от установленного значения порога срабатывания. На вход испытываемого сигнализатора с помощью насадки для подачи ГС подают ПГС № 2 (Приложение А) с расходом 0,2-0,3 л/мин, зафиксировать при помощи секундомера время срабатывания аварийной сигнализации. Отсчет времени начинается с момента подачи МВС и заканчивают в момент срабатывания сигнализации.

Результаты определения времени срабатывания сигнализации при скачкообразном изменении концентрации от 0 до 1,11 от нормированного порога срабатывания положительными, если значение времени не превышает пределов, указанных в таблице В.1 приложения В.

• 7 Оформление результатов поверки

• 7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки на корпус сигнализатора и (или) паспорт наноситься знак поверки и (или) выдается «Свидетельство о поверке».

7.3. Если сигнализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, "Свидетельство о поверке" аннулируется, выписывается "Извещение о непригодности".

Разработчик

Инженер по метрологии

Приложение А

(обязательное)

Технические характеристики ГС, используемых при проведении поверки

Таблица А.1

Приложение Б

(обязательное)

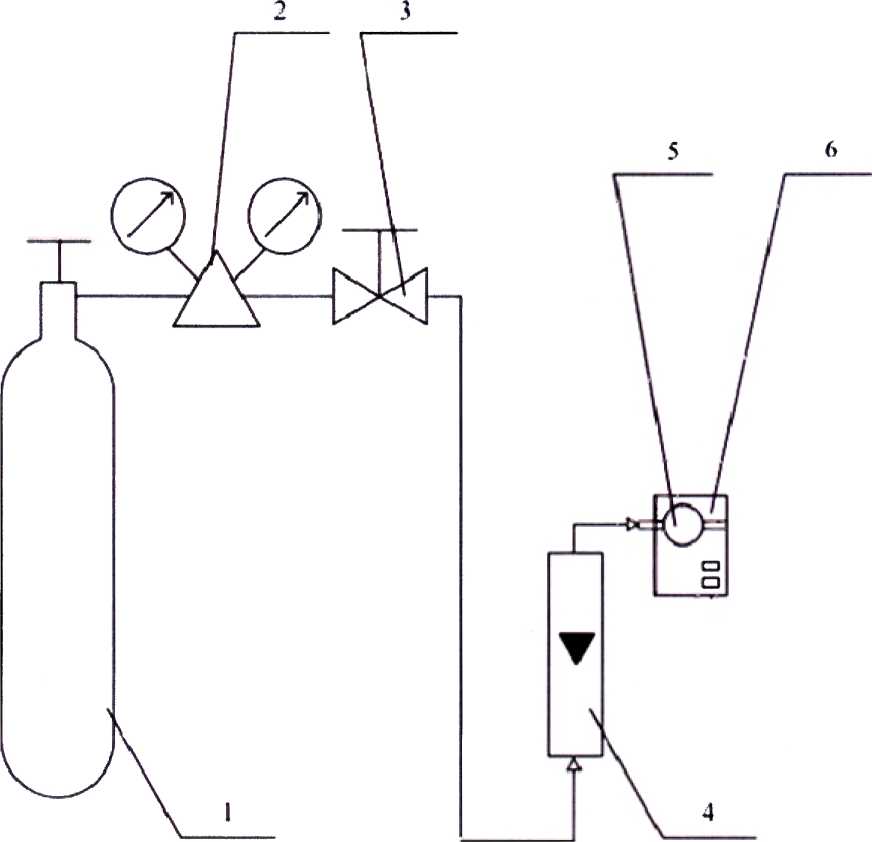

Схема подачи ГС на сигнализатор

• 1 - источник ГС (баллон или ГС-1);

• 2 - редуктор с вентилем точной регулировки (при использовании ГС в баллонах под давлением);

• 3 - вентиль точной регулировки (при использовании ГС в баллонах под давлением);

• 4 - индикатор расхода (ротаметр);

• 5 - насадка для подачи ГС;

• 6 - сигнализатор;

Рисунок Б.1 - Рекомендуемая схема подачи ГС на вход сигнализаторов метана и окиси углерода Сигмет-2 совмещенные со светильником СВГ Луч-4

Приложение В

(обязательное)

Метрологические характеристики сигнализаторов

Таблица В.1
