Методика поверки «Тимпанометры Otowave моделей 102-1, 102-4» (340-0422-17 МП)

УТВЕРЖДАЮ

Первый заместитель генерального

директора-заместитель по научной

Тимпанометры Otowave моделей 102-1,102-4

Методика поверки

340-0422-17 МП р.п. Менделеево 2017 г.

• 1.1 Настоящая методика распространяется на тимпанометры Otowave моделей 102-1, 102-4 (далее - тимпанометры), изготавливаемые компанией «Amplivox Ltd.», Великобритания, и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

2.1 При поверке выполнять операции, представленные в таблице 1. Таблица 1

• 2.2 При получении отрицательных результатов испытаний по любому пункту таблицы 1 тимпанометр бракуется.

• 3.1 При проведении поверки использовать средства измерений и вспомогательные средства поверки, представленные в таблице 2.

• 3.2 Допускается применять другие средства измерений, кроме указанных в таблице 2, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 3.3 Все средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

Таблица 2

• 4.1  К проведению поверки допускается инженерно-технический персонал со среднетехническим или высшим техническим образованием, имеющий опыт работы с электротехническими установками, ознакомленный с руководством по эксплуатации (РЭ) тимпанометра и документацией по поверке и имеющий право на поверку в области радиотехнических и акустических измерений.

• 5.1 При проведении поверки необходимо соблюдать требования раздела «Указание мер безопасности» РЭ тимпанометра и средств поверки.

• 6.1 Поверку проводить в следующих условиях:

• - температура окружающего воздуха от 18 до 28 °C;

• - относительная влажность воздуха от 60 до 80 %;

• - атмосферное давление от 98 до 104 кПа.

• 6.2 При поверке должны соблюдаться указания, приведенные в РЭ тимпанометров.

• 7.1 При подготовке к поверке выполнить следующие операции:

• - изучить РЭ поверяемого тимпанометра и используемых средств поверки;

• - проверить комплектность поверяемого тимпанометра;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) необходимые средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

• 8.1 Внешний осмотр

  • 8.1.1 При проведении внешнего осмотра проверить:

• - комплектность в соответствии с РЭ;

• - соответствие внешнего вида тимпанометра его РЭ;

• - отсутствие на тимпанометре, соединительных кабелях и разъемах механических повреждений, влияющих на работу тимпанометра;

• - наличие обозначения типа и номера тимпанометра;

• - соответствие надписей и условных обозначений на тимпанометре его РЭ.

• 8.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п.8.1.1.

• 8.2 Опробование

  • 8.2.1 При опробовании проверить:

• - работоспособность органов управления;

-работоспособность функций тимпанометра. После включения тимпанометра убедиться, что индикатор горит зеленым цветом, на дисплее отображается стартовый экран «Amplivox» и отсутствуют сообщения об ошибках. Необходимо на слух удостовериться в отсутствии аномальных шумов при работе насоса.

Для опробования работы после выхода в рабочий режим производят включение режима тимпанометрии посредством выбора пункта меню «TYMP CALIBRATION». Далее, подсоединив к измерительному зонду посредством ушного вкладыша одну из эталонных камер, убедиться в работоспособности тимпанометра: на экране должны появиться результаты измерений - измеренный тимпанометром объем эталонной камеры и график его зависимости от приложенного давления.

• 8.2.2 Результаты поверки считать положительными, если тимпанометр нормально функционирует, отсутствуют сообщения об ошибках, органы управления работоспособны.

• 8.3 Определение метрологических характеристик

  • 8.3.1   Определение абсолютной погрешности воспроизведения избыточного статического давления

    • 8.3.1.1 Собрать схему в соответствии с рисунком 1, убедившись в том, что устройство для выравнивания давления расположено в центре для обеспечения регулировки давления в любом направлении.

    • 8.3.1.2 Для определения абсолютной погрешности воспроизведения избыточного статического давления тимпанометр перевести в режим калибровки. Выбрать пункт меню «PRESSURE LEVELS», после появления сообщения «EXPOSE ТО ATMOSHERE» нажать «SELECT». После того, как появится сообщение «SET LOWER PRESSURE to -400 daPa» c помощью устройства для выравнивания давления установить давление таким образом, чтобы показания прибора для измерения давления DPI 705 соответствовали номинальным значениям, после чего записать показания тимпанометра и нажать «SELECT». Измерения повторить при следующих значениях, приведенных в таблице 3. Для завершения процедуры нажать «SAVE».



Рисунок 1

Таблица 3

• 8.3.1.3 Абсолютную погрешность воспроизведения избыточного статического давления ДР, даПа, определить как разность между показанием тимпанометра и заданным прибором DPI 705 значением по формуле (1):

(1) АР = Ризм - Р₃ -

^гД^е Ризм ■ значение избыточного статического давления, отображаемое тимпанометром, даПа; Р₃ - значение относительного давления, заданное прибором DPI 705, даПа.

• 8.3.1.4 Результаты поверки считать положительными, если значения абсолютной погрешности воспроизведения избыточного статического давления находятся в пределах, указанных в таблице 3.

• 8.3.2 Определение относительной погрешности установки частоты стимуляции при ипсилатеральном прослушивании

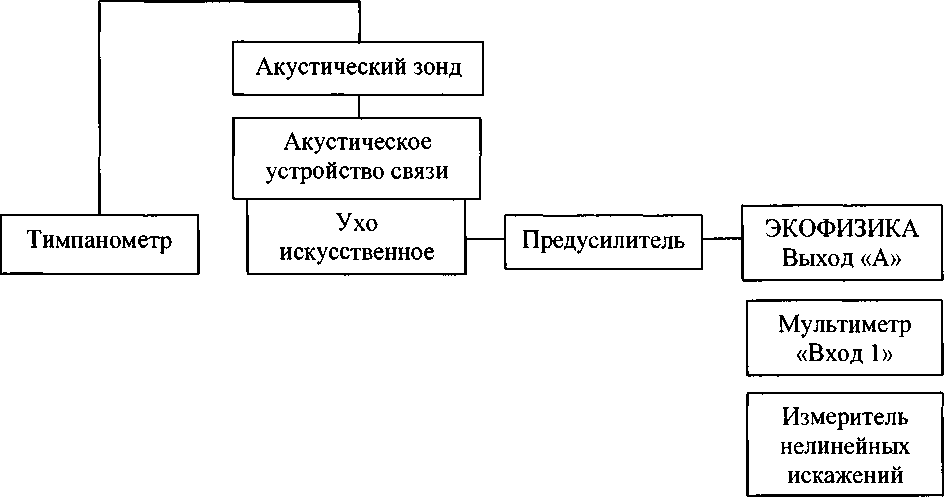

  • 8.3.2.1 Собрать схему в соответствии с рисунком 2 с использованием искусственного уха 4152, акустического устройства связи, акустического зонда, мультиметра 3458 в режиме «частотомер», подключаемого к выходу «А» измерителя акустического многофункционального ЭКОФИЗИКА.



    Рисунок 2

  • 8.3.2.2  Для определения относительной погрешности при ипсилатеральном прослушивании тимпанометр перевести в режим калибровки. Войдя в подпункт меню «REFLEX TONE» выбрать значение частоты 500 Гц и подать ипсилатеральный стимулирующий сигнал. После этого записать значение частоты стимула, измеренное мультиметром, измерения повторить на заданных частотах 1, 2 и 4 кГц.

  • 8.3.2.3 Вычислить относительную погрешность измерения частоты 6?, %, по формуле (2).

<5, ₌ ^ризм_-Руст . _{10QO/o ;}

Руст

где F_U3M - значение частоты, измеренное с помощью мультиметра, Гц; F_ycm - значение частоты, установленное на тимпанометре, Гц.

• 8.3.2.4 Результаты поверки считать положительными, если значения относительной установки частоты при ипсилатеральном прослушивании находятся в пределах ±2,0 %.

• 8.3.3 Определение абсолютной погрешности установки УЗД стимула при ипсилатеральном прослушивании

  • 8.3.3.1 Собрать схему в соответствии с рисунком 2.

  • 8.3.3.2 Для определения абсолютной погрешности установки УЗД стимула при ипсилатеральном прослушивании тимпанометр перевести в режим калибровки. Войти в подпункт меню «REFLEX TONE - 1000 Hz». Затем установить частоту 1000 Гц, нажать «NEXT». Установить УЗД стимула таким образом, чтобы показание измерителя акустического многофункционального ЭКОФИЗИКА находилось в диапазоне от 79,5 до 80,5 дБ. После этого записать измеренное значение УЗД стимулирующего сигнала. Нажать «SAVE». Измерения повторить на следующих частотах (только для модели 102-4):

• - 500 кГц (показание измерителя акустического многофункционального ЭКОФИЗИКА в диапазоне от 85,0 до 86,0 дБ);

• - 2 кГц (показание измерителя акустического многофункционального ЭКОФИЗИКА в диапазоне от 82,5 до 83,5 дБ);

- 4 кГц (показание измерителя акустического многофункционального ЭКОФИЗИКА в диапазоне от 85,0 до 86,0 дБ).

• 8.3.3.3 Абсолютную погрешность установки УЗД стимула AL, дБ, определить по формуле (3):



(3)

где L_ycm - значение УЗД стимула (уровень прослушивания), установленное на тимпанометре, дБ; L_KOp - коррекция, устанавливаемая производителем, дБ (см. таблицу 4); L_U3M -УЗД стимула, измеренный измерителем многофункциональным акустическим ЭКОФИЗИКА, дБ.

Таблица 4

• 8.3.3.4 Результаты поверки считать положительными, если значения абсолютной погрешности установки УЗД стимула при ипсилатеральном прослушивании находятся в пределах, приведенных в графе 3 таблицы 4.

• 8.3.4 Определение коэффициента нелинейных искажений стимула при ипсилатеральном прослушивании

  • 8.3.4.1 Собрать схему в соответствии с рисунком 2 с использованием измерителя нелинейных искажений, подключаемого к выходу «А» измерителя акустического многофункционального ЭКОФИЗИКА, работающего в режиме «ЭкоЗвук».

  • 8.3.4.2 Для определения коэффициента нелинейных искажений для ипсилатерального стимулирующего сигнала тимпанометр перевести в режим калибровки. Войдя в подпункт меню «REFLEX TONE» подать ипсилатеральный стимулирующий сигнал и установить частоту стимула равной 500 Гц. После этого записать значение коэффициента нелинейных искажений, измеренное измерителем нелинейных искажений. Измерения повторить на частотах 1, 2 и 4 кГц. Для модели 102-1 операции п. 8.3.4.2 проводить только на частоте 1 кГц.

  • 8.3.4.3 Результаты поверки считать положительными, если измеренное значение коэффициента нелинейных искажений стимула при ипсилатеральном прослушивании не более 5,0 %.

• 8.3.5 Определение относительной погрешности установки частоты зондирующего сигнала

  • 8.3.5.1 Собрать схему в соответствии с рисунком 2.

  • 8.3.5.2 Для определения относительной погрешности установки частоты зондирующего сигнала тимпанометр перевести в режим калибровки. Войдя в подпункт меню «ТУМР CALIBRATION - PROBE TONE - 226 Hz», подать зондирующий сигнал и записать значение частоты зондирующего сигнала, измеренное мультиметром.

  • 8.3.5.3  Относительную погрешность установки частоты зондирующего сигнала определить по формуле (2), где Г_изм - значение частоты, измеренное с помощью мультиметра, Гц, Г_уст- значение частоты зондирующего сигнала, установленное на тимпанометре, Гц.

  • 8.3.5.4 Результаты поверки считать положительными, если значение относительной погрешности установки частоты зондирующего сигнала находится в пределах ±2,0 %.

• 8.3.6 Определение абсолютной погрешности УЗД зондирующего сигнала

  • 8.3.6.1 Собрать схему в соответствии с рисунком 2.

  • 8.3.6.2 Для определения абсолютной погрешности УЗД зондирующего сигнала тимпанометр перевести в режим калибровки. Войти в подпункт меню «TYMP CALIBRATION -RELOAD DEFAULTS - PROBE TONE - 226 Hz - SET TONE LEVEL - Next». Перед тем, как отрегулировать УЗД, убедиться в том, что:

• - показатель «Attenuation» находится в диапазоне от 33 до 38 дБ;

• - показатель «Mic. Gain» находится в диапазоне от 18 до 22 дБ;

Подать зондирующий сигнал, затем, используя клавиши вверх и вниз на тимпанометре, добиться показаний УЗД измерителя акустического многофункционального ЭКОФИЗИКА в диапазоне от 84,5 до 85,5 дБ, записать измеренное значение УЗД зондирующего сигнала.

• 8.3.6.3 Абсолютную погрешность УЗД зондирующего сигнала Д£ определить как разность между измеренным значением L_U3M и заданным значением УЗД (L_ycm=85,0 дБ) по формуле (4):

~ ^ИЗМ ~ ^уст »                                          (4)

• 8.3.6.4 Результаты поверки считать положительными, если значения абсолютной погрешности УЗД зондирующего сигнала находятся в пределах ±2,0 дБ.

• 8.3.7 Определение коэффициента нелинейных искажений зондирующего сигнала

  • 8.3.7.1 Собрать схему в соответствии с рисунком 2.

  • 8.3.7.2 Для определения коэффициента нелинейных искажений зондирующего сигнала тимпанометр перевести в режим калибровки. Войдя в подпункт меню «TYMP CALIBRATION -PROBE TONE - 226 Hz», подать зондирующий сигнал и записать значение коэффициента коэффициента нелинейных искажений зондирующего сигнала, измеренное измерителем нелинейных искажений.

  • 8.3.7.3 Результаты поверки считать положительными, если коэффициент нелинейных искажений зондирующего сигнала не превышает 3,0 %.

• 8.3.8 Определение абсолютной погрешности измерений эквивалентного объема

8.3.8.1 Собрать схему в соответствии с рисунком 4.

Рисунок 4

• 8.3.8.2 Для определения абсолютной погрешности измерения эквивалентного объема тимпанометр перевести в режим калибровки посредством выбора пункта меню «PROBE TONE -226 Hz - VOLUME CALIBRATION». Нажать клавишу перемещения вправо, затем после появления на дисплее сообщения «WITHDRAW PROBE» нажать клавишу перемещения вправо. После того, как появится сообщение «Insert into 0.2 ml» вставить зонд в эталонную камеру объемом 0,2 мл. Убедиться, что зонд плотно подсоединен к эталонной камере. Нажать клавишу перемещения вправо, затем после появления сообщения “WITHDRAW PROBE” вынуть эталонную камеру и нажать клавишу перемещения вправо. Повторить измерения для камер объемом 0,5; 2,0; 5,0 мл. Вернуться в главное меню путем нажатия кнопки перемещения влево.

• 8.3.8.3 Абсолютную погрешность измерений эквивалентного объема определить как разность между измеренным значением эквивалентного объема и объемом эталонной камеры.

Таблица 9

• 8.3.8.4 Результаты поверки считать положительными, если значения абсолютной погрешности измерений эквивалентного объема находятся в пределах, указанных в таблице 9.

• 9.1 При положительных результатах поверки на тимпанометр выдается свидетельство установленной формы.

• 9.2 В случае отрицательных результатов поверки, поверяемый тимпанометр к дальнейшему применению не допускается. На него выдается извещение о непригодности к применению с указанием причин забракования.

Начальник отдела 340

ФГУП «ВНИИФТРИ»

Инженер отдела 340

ФГУП «ВНИИФТРИ»
