Закрытое Акционерное Общество "МГП “ИМСАТ”

УТВЕРЖДАЮ

Заместитель генерального директора

-Петербург»

Т.М. Козлякова

2016 г.

Ине. Иадубл. | Подл и дата| Взам. инв. №    | Ина. № дубл.    I Подл, и дата

Контроллеры сигнальной точки программируемые индустриальные ПИК-СТ

Методика поверки

Лист утверждения

ПРКТ.463433.002МП-ЛУ

-1G

-

О о

Перв.примен.

ПРКТ.463433.

2

Справ.

Содержание

Приложение А. (обязательное) Форма протокола поверки

Приложение Б. (обязательное) Параметры поверки и форма поверочных таблиц

Приложение В. (обязательное) Форма свидетельства о поверкиОшибка! Закладка не определена.

С

ю >>•

Ct

2.

со X

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Барышев

Пров.

Пукичев

Н.контр.

Хохреков

Утв.

Контроллер сигнальной точки программируемый индустриальный ПИК-СТ Методика поверки

ПРКТ.463433.002МП

Лит.

Лист

Листов

16

ЗАО "МГП "ИМСАТ"

1 Общие сведения
  • 1.1 Настоящая методика устанавливает методы и средства поверки контроллера сигнальной точки программируемого индустриального ПИК-СТ ПРКТ.463433.001 (в дальнейшем - ПИК-СТ). Поверка ПИК-СТ проводится аккредитованными метрологическими службами юридических лиц.

  • 1.2 Поверка осуществляется при выпуске из производства и после ремонта (первичная поверка), в период эксплуатации (периодическая поверка) и при вводе в эксплуатацию после хранения свыше 3-х лет или нарушении условий хранения, указанных в эксплуатационной документации (внеочередная поверка).

Приборы, поступающие в поверку должны иметь эксплутационную документацию.

Интервал между поверками - 3 года.

2 Операции поверки
  • 2.1 При проведении поверки должны быть выполнены операции в

последовательности, указанной в таблице 1. Таблица 1 - Операции поверки

Инв. № дубл. Подл, и дата             Взам. инв. № Инв. № дубл. Подл, и дата

Наименование операции

Номер пункта методики поверки

1. Идентификация продукции

7.3

2. Опробование, проверка ПО

7.4

3. Определение относительной погрешности:

  • - измерения среднеквадратичных значений напряжения переменного тока каналов аналоговых напряжений;

  • - измерения среднеквадратичных значений напряжения канала измерения питания сигнальной точки;

  • - измерения частоты канала измерения питания сигнальной точки;

  • - измерения среднеквадратичных значений напряжения каналов измерения напряжений рельсовых цепей

  • - измерения среднеквадратичных значений напряжения каналов низковольтных рельсовых цепей

7.5

4. Оформление результатов поверки

8

3 Средства поверки

Основные метрологические характеристики средств и технические характеристики вспомогательного оборудования для проведения поверки приведены в таблице 2.

Лист

ПРКТ.463433.002МП

9

Изм

Лист

№ докум.

Подп.

Дата

3.1 Средства измерения, используемые для поверки, должны быть поверены в установленном порядке.

Таблица 2 - Основные метрологические характеристики средств и технические

Инв. № дубл. I Подл, и дата              Взам. инв. № I Инв. № дубл. I Подл, и дата

характеристики вспомогательного оборудования для проведения поверки

Рекомендуемое средство поверки (калибровки)

Основные метрологические характеристики средства поверки (калибровки)

Калибратор универсальный Н4-11

(КМСИ.411182.01)

Воспроизведение напряжения переменного тока

Предел (Un)

Диапазон воспроизведения

Погрешность ±(%U+%Un), не более

На частотах

0,04 -1,2 кГц

20-40 Гц

0,2 В

0,00100-0,20009

0,2+0,1

0,2+0,1

0,2001 -2,0009

0,1+0,02

0,2+0,02

20 В

2,001 -20,009

0,1+0,015

0,2+0,02

150 В

0,2001 -150,09

0,1+0,02

0,2+0,02

600 В

150,01 -625,0

0,3+0,1

0,3+0,1

Частотомер

43-63/1

Измерение частоты переменного тока

U вх, В

Диапазон измеряемых частот

Погрешность измерения частоты, не более

0,03 -

10

0,1 Гц - 1500 МГц

± 5-10'7 ± 1 ед.сч.

Рекомендуемое вспомогательное оборудование для проведения поверки (калибровки)

Технические характеристики

Компьютер

Тип

Характеристики

IBM PC AT

Процессор Pentium и выше, память 256 Мб и больше, ОС Win 32/64 (Windows ХР, Windows 7, Windows 8, т.п.)

Источник питания ПИК-СТ

Aktakom ATN-2031

11-35 В

Примечание - Допускается применение других средств контроля и испытаний с характеристиками не хуже указанных в таблице

Лист

ПРКТ.463433.002МП

Q

Изм

Лист

№ докум.

Подл.

Дата

О

Инв. № дубл. | Подп. и дата| Взам. инв. №    | Инв. № дубл. | Подл, и дата

4 Требования к квалификации персонала
  • 4.1 Специалисты метрологической службы, проводящие поверку, должны иметь соответствующую квалификацию и опыт поверки (калибровки) средств измерений в заявленной области аккредитации.

  • 4.2 Лица, выполняющие поверку, должны иметь квалификационную группу по ПТЭ и ПТБ не ниже 3 и иметь допуск для работы на электроустановках с напряжением до 1000 В.

  • 4.3 Перед началом работы лица, выполняющие поверку, должны ознакомиться с Руководством по эксплуатации программируемого индустриального контроллера ПИК-СТ ПРКТ.463433.001.РЭ и настоящей методикой поверки.

5 Требования безопасности
  • 5.1 При проведении поверки необходимо соблюдать требования безопасности, изложенные в эксплуатационной документации ПИК-СТ и на средства поверки, а также общие требования безопасности, изложенные в документах:

  • - ГОСТ 12.3.019-80. Испытания и измерения электрические. Общие требования безопасности;

  • - Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок ПОТ Р М-016-2001;

  • - Типовая инструкция по охране труда при проведении электрических измерений и испытаний ТИ Р М-074-2002.

6 Условия поверки
  • 6.1 При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха (20±5) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление (100±4) кПа (750±30) мм рт.ст.;

  • - напряжение сети питания (220±4,4) В, частотой (50 ±1) Гц;

  • - содержание гармоник в питающей сети не более 5%;

  • - напряжение питание ПИК-СТ источника постоянного тока (20±2,0) В;

  • - внешние электрические и магнитные поля (кроме земного), а также механические колебания и удары отсутствуют;

  • - изменение температуры воздуха в помещении во время проведения измерений не должно превышать ±5°C;

    Лист

    ПРКТ.463433.002МП

    л

    Изм

    Лист

    № докум.

    Подп.

    Дата

    н

- в помещении содержание пыли, дыма, газов и паров, загрязняющих аппаратуру, не

должно превышать ПДК для радиоэлектронной промышленности.

  • 6.2 Перед проведением поверки с поверяемого прибора удаляют загрязнения (при необходимости) и выдерживают его не менее шести часов в нормальных условиях по

п. 6.1.

  • 6.3 Собирают схему для проведения поверки, которая представлена на рисунке 1.

Инв. № дубл. I Подл, и дата              Взам. инв. №    | Инв. № дубл. Подл, и дата

Лист

ПРКТ.463433.002МП

к

Изм

Лист

№ докум.

Подл.

Дата

Инв. № дубл. I Подп. и дата| Взам. инв. № Инв. № дубл. Подл, и дата

ПИК-СТ

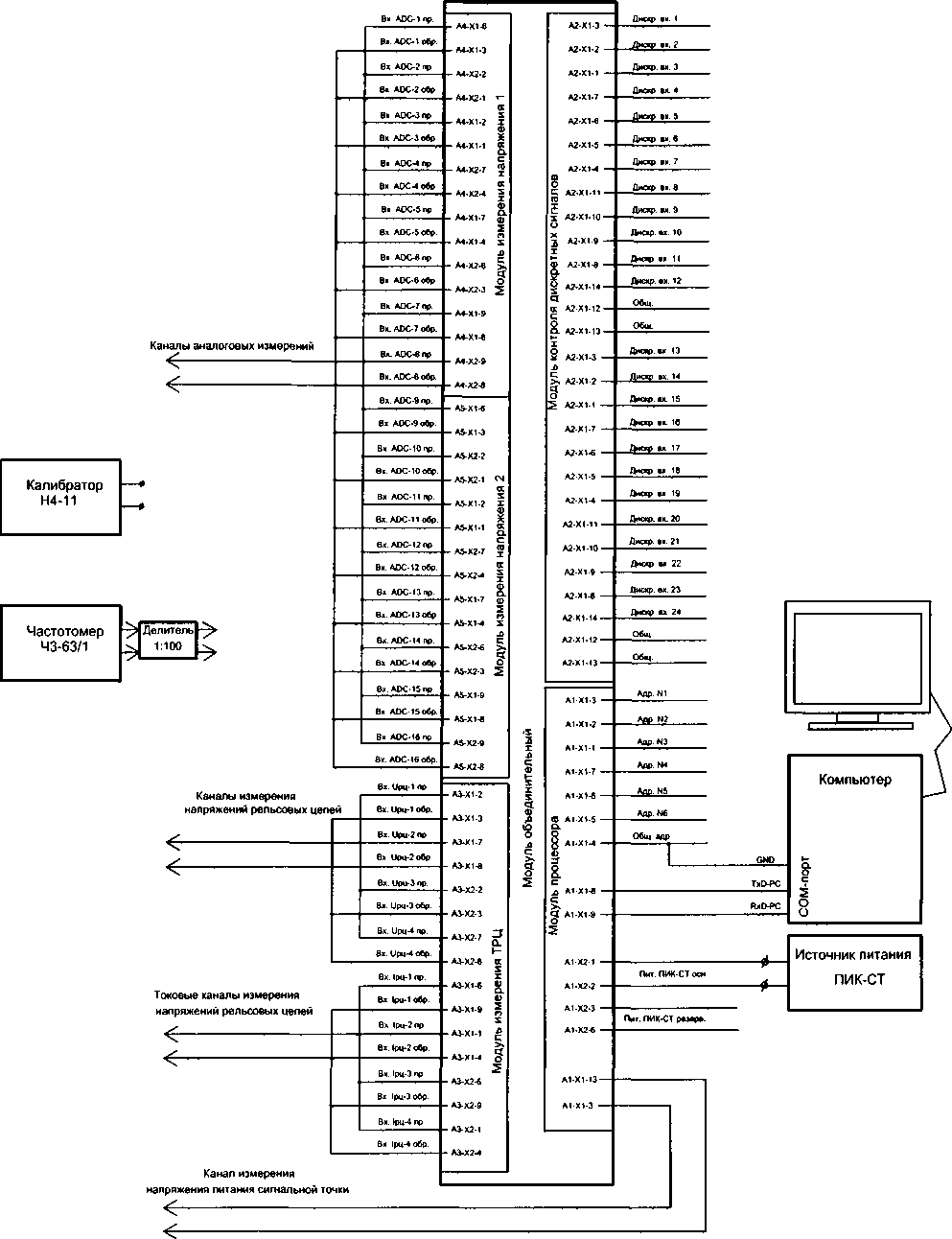

Рисунок 1 - Схема проведения поверки

Изм

Лист

№ докум.

Подп.

Дата

ПРКТ.463433.002МП

Лист

6

Инв. № дубл. I Подл, и дата            I Взам. инв. №    | Инв. № дубл. | Подл, и дата

7 Проведение поверки
  • 7.1 Поверка ПИК-СТ проводится в последовательности, указанной в таблице 2 настоящей методики.

  • 7.2 При обнаружении внешних дефектов и неисправностей при осмотре, проверке работоспособности или определении погрешности прибор считается непригодным к применению и направляется в ремонт. После устранения дефектов и неисправностей приборы направляются на повторную поверку. При невозможности ремонта приборы списываются.

  • 7.3 Идентификация продукции.

    • 7.3.1 При проведении идентификации ПИК-СТ проверяют:

  • - соответствие зав. номера прибора указанному в паспорте;

  • - наличие и чёткость надписей на маркировочной табличке и корпусе;

  • - отсутствие механических повреждений;

  • - прочность крепления элементов корпуса, разъемов и клемм;

  • - целостность и состояние изоляции сетевого провода, соединительных кабелей и других принадлежностей;

  • - отсутствие слабо закрепленных внутренних узлов (определяется на слух при наклонах и встряхивании прибора).

  • 7.3.2 Заключение по внешнему осмотру заносят в протокол, форма которого приведена в Приложении А

  • 7.4 Опробование.

    • 7.4.1 Включить источник питания ПИК-СТ и выставить на нем напряжение 20 В. Во включенном состоянии на верхней панели ПИК-СТ должен мигать светодиод «РАБОТА» с частотой 1 Гц.

    • 7.4.2 На компьютере запустить программу «Гипертерминал» и произвести настройки порта согласно параметрам, приведенным на рисунках 2, 3 и 4.

      Лист

      ПРКТ.463433.002МП

      7

      Изм

      Лист

      №докум.

      Подп.

      Дата

П:-5сг-ч в'д Sbuce Передача Справка

D ® £ ЛВ &

Описание подключения

М®

Введите название гкпклочения и выберите для него значок.* Название:

Отключено

1 Автовыбор АвтовыборSCPCtl CAPS J NUM i Запись прр-пзкола ГЭк»(.......

Рисунок 2 - Окно запуска программы

Подключение

Введите сведения отелефонном номере:

Инв. №дубл. Подп. идата           I Взам. инв. № Инв. №дубл. Подл, и дата

[ Россия (?)                      vj

Страна или регион:

Код города:

Номер телефона:

Подключаться через:

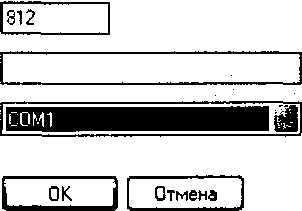

Рисунок 3 - Выбор сом-порта, к которому подключен процессорный модуль

Лист

ПРКТ.463433.002МП

8

Изм

Лист

№ докум.

Подп.

Дата

Свойства: СОМ1

I Параметры порта

| Восстановить умолчания ]

tZZ        I Отмена ] [ Применит^]

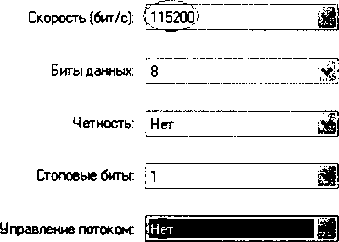

Рисунок 4 - Настройки порта компьютера

  • 7.4.3 После нажатия на кнопку «ОК» в программе и клавиши «Enter» на клавиатуре откроется окно, показанное на рисунке 5.

- 1 - HyperTerminal                                                                                                         |_ ||п|[х~|

ай

Инв. № дубл. | Подп. и дата| Взам.инв. №    | Инв. №дубл. I Подл, и дата

Файл Правка Вид Вызов Передача Справка

d           <5 a If                      1—7     :                                          . -

Start PIC-ST УЗ 100 (Jul 30 2015 11:30:05)

Check CRC EEPROM:

Pagel-

O’k, Page2- O’k.

----ISN: E6A591FD O’k.

Internal BUS BAUD:

57600

IB RATE:

400mS IB MASK:

1FFFFF

External BUS BAUD:

57600

EB RATE:

1000mS EB MASK:

00FF

FX909 NumPICST:

0

BaseADDR:

0

FX909 TrmLevel:

64

(0-MIN, 255-MAX)

InvTrm: 0

FX909_RcvLevel:

128

(0-MIN, 255-MAX)

InvRcv: 0

?<CR> - For HELP >

........................... ....................... ....... _ _____......................

Время подключения: 0:33:52            ■ VT100J        : 115200 8-N-1 : 5СР'°‘~1~ . ■ 1~ДР~ NUM                    1'      1 j „„ , ....

Рисунок 5 - Командное окно ПИК-СТ

Лист

ПРКТ.463433.002МП

Q

Изм

Лист

№ докум.

Подп.

Дата

В первой строке, появившейся информации, выводиться номер версии и дата

создания программы контроллера модуля процессора. Во второй строке выводится

защитный код, который высчитывается для конкретного серийного номера контроллера. В случае несанкционированного копирования программы или изменения кода, рядом с защитным кодом выводится сообщение об ошибке. В этом случае ПИК-СТ продолжит свою работу, но значения всех измеренных величин будут нулевыми.

7.4.4 Набрать команду IB и нажать клавишу Enter, должно открыться окно измерений

ПИК-СТ, показанное на рисунке 6.

Файл [Травка Вид Вызов Пдюдача Справка

0Е 03 0А > 0х10> 0х11> 0х12> 0х13> 0х14> 0х15> 0х16> 0х17> 0х18> 0х19> 0х1А> 0х1В> 0x10 0xlD> 0х1Е> 0xlF>

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

К-6

00 00 00 00 С1 13 FC 0С 16 0D 9А 5D

Ок.

Т-3 Т-2 Т-3 т-з Т-3 т-з т-з т-з т-з т-з т-з т-з т-з т-з т-з т-з

*000.225 *000.227 *000.225 *000.217 *000.223 *000.223 *000.120 *000.225 *000.221 *000.225 *000.222 *000.236 *000.223 *000.222 *000.157 *000.225

Инв. № дубл. | Подп. и дата              Взам. инв. № Инв. № дубл. Подл, и дата

0Х0А>

0х0В>

0X00

0x0D>

0х0Е>

R=7.424941e-03 U=5.420193e-04 R=6.936364e-03 U=3.627776e-04 R=7,694378e-03 U=6.074060e-04 R=7.534344e-03< U=2. 484267e-04, DI10J..13J - 00 00 00 80-----

*000.225 Umax=

*000.227 Umax=

*000.224 Umax=

*000.217 Umax=

*000.223 Umax=

*000.223 Umax=

*000.119 Umax=

*000.224 Umax=

*000.220 Umax=

*000.225 Umax=

*000.221 Umax=

*000.234 Umax=

*000.222 Umax=

*000.221 Umax=

*000.155 Umax= *000.220 Umax=

I=7.844334e-04^

I=5.914376e-04

I=6.285655e-04

»д1=6.437742е-04J

Vpwr=5.057---Vdda=3.324

Umin= *000.225

Umin= *000.224

Umin= *000.223

Umin= *000.215

Umin= +000.222

Umin= *000.222

Uiain= +000.117

Umin= *000.224

Umin= *000.219

Umin= *000.225

Umin= *000.220

Umin= *000.233

Umin= *000.220

Umin= *000.220

Umin= *000.154

Umin= *000.217

Тсри=*33.50С

41

Время подключения: 1:22:32

VT100J......

L Ц5200 8-N-1 (SCROLL j CAPS ‘NUM I Запись протокола

| .Эхо ■ |

Рисунок 6 - Окно измерений ПИК-СТ

Если во всех шестнадцати строках 0x10 - OxlF каналов контроля вторичных напряжений и во всех четырех строках ОхОА - ОхОЕ каналов контроля рельсовых цепей отображаются изменяющиеся значения напряжений, то операция проверки считается пройденной. В противном случае прибор считается неисправным и должен быть

отправлен в ремонт.

7.4.5 При положительном результате контроля функционирования ПИК-СТ результаты опробования считают удовлетворительными. Заключение по опробованию заносят в протокол поверки, форма которого приведена в Приложении А.

Изм

Лист

№ докум.

Подп.

Дата

ПРКТ.463433.002МП

Лист

10

Инв. №дубл. Подп. идата             Взам. инв. № Инв. №дубл. Подл, и дата

  • 7.5 Определение метрологических характеристик.

    • 7.5.1 Определение относительной погрешности измерения измерительных каналов ПИК-СТ производят путем измерения поверяемым прибором выходного напряжения калибратора Н4-11, подаваемого на входы аналоговых сигналов поверяемого ПИК-СТ, и сравнения значений эталонного сигнала с полученными показаниями поверяемого измерительного канала. Параметры поверки в приведены в Приложении Б.

    • 7.5.2 Порядок проведения поверки.

      • 7.5.2.1 Подключить к выходу калибратора входы каналов контроля вторичных напряжений.

      • 7.5.2.2 Включить источник питания ПИК-СТ и выставить на нем напряжение 20 В. Во включенном состоянии на верхней панели ПИК-СТ должен мигать светодиод «РАБОТА» с частотой 1 Гц.

      • 7.5.2.3 На компьютере запустить программу «Гипертерминал» и произвести настройки порта согласно параметрам, приведенным на рисунках 2, 3 и 4.

      • 7.5.2.4 Набрать команду IB и нажать клавишу Enter.

      • 7.5.2.5 Выставить на калибраторе напряжение 1 В частотой 50 Гц.

      • 7.5.2.6 Подождать установившихся значений измерений и занести значения Urms отображаемые в окне измерений ПИК-СТ (смотри рисунок 6) в таблицу Б1, форма которой представлена в Приложении Б.

      • 7.5.2.7  Выполнить пункт 7.5.2.6 для последовательно устанавливаемых на калибраторе значений напряжений 20, 77, 220 и 250 В частотой 50 Гц.

      • 7.5.2.8 Подключить к выходу калибратора входы каналов контроля напряжений рельсовых цепей.

      • 7.5.2.9 Выставить на калибраторе напряжение 2 В частотой 25 Гц.

      • 7.5.2.10 Подождать установившихся значений измерений и занести значения U= отображаемые в окне измерений ПИК-СТ (смотри рисунок 6) в таблицу Б2, форма которой представлена в Приложении Б.

      • 7.5.2.11  Выполнить пункт 7.5.2.10 для последовательно устанавливаемых на калибраторе значений напряжений 10,15,20 и 27 В частотой 25 Гц.

      • 7.5.2.12 Подключить к выходу калибратора входы каналов контроля напряжений рельсовых цепей.

      • 7.5.2.13 Выставить на калибраторе напряжение 0,01 В частотой 25 Гц.

      • 7.5.2.14 Подождать установившихся значений измерений и занести значения 1= отображаемые в окне измерений ПИК-СТ (смотри рисунок 6) в таблицу БЗ, форма которой представлена в Приложении Б.

        Лист

        ПРКТ.463433.002МП

        11

        Изм

        Лист

        № докум.

        Подп.

        Дата

        I I

      • 7.5.2.15 Выполнить пункт 7.5.2.14 для последовательно устанавливаемых на калибраторе значений напряжений 0,1, 0,5, 0,75 и 1 В частотой 25 Гц.

      • 7.5.2.16 Подключить к выходу калибратора вход канала контроля питающего фидера.

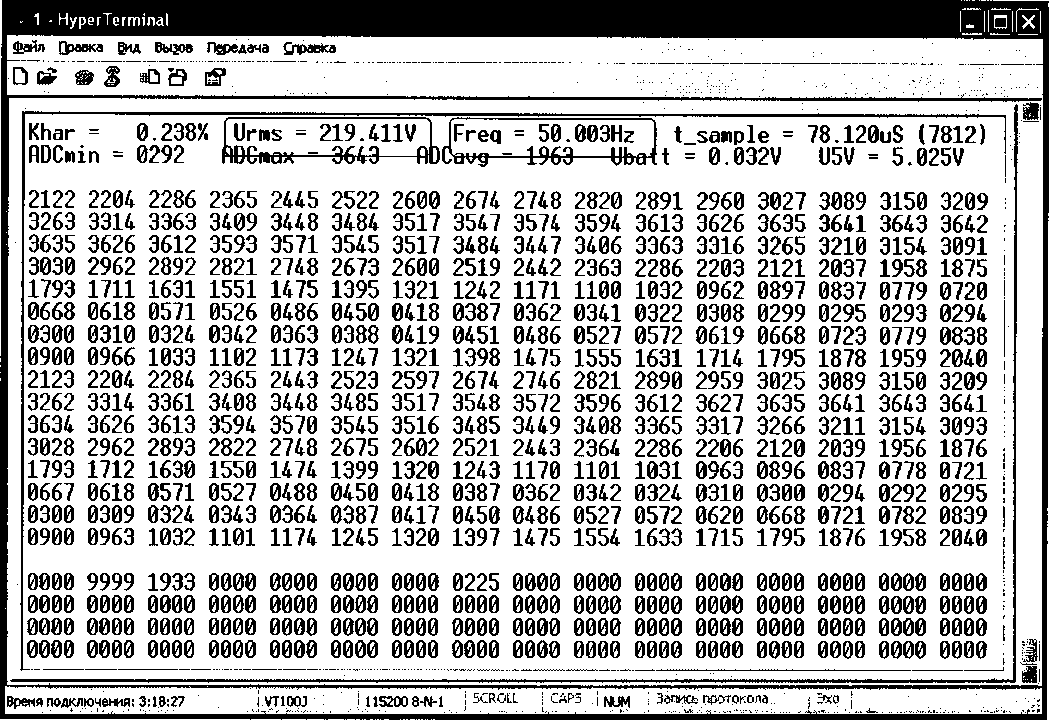

      • 7.5.2.17 На клавиатуре компьютера нажать клавишу Esc, набрать команду ADC и нажать клавишу Enter. Откроется окно измерений ADC ПИК-СТ, показанное на рисунке 7.

        Инв. № дубл. | Подп. и дата| Взам. инв. №    | Инв. № дубл. Подл, и дата

        Рисунок 7 - Окно измерений ADC ПИК-СТ

        • 7.5.2.18 Выставить на калибраторе напряжение 80 В частотой 50 Гц.

        • 7.5.2.19 Подождать установившихся значений измерений и занести значения Urms= отображаемые в окне измерений ADC ПИК-СТ (смотри рисунок 7) в таблицу Б4, форма которой представлена в Приложении Б.

        • 7.5.2.20 Выполнить пункт 7.5.2.19 для последовательно устанавливаемых на калибраторе значений напряжений 150 и 250 В частотой 50 Гц.

        • 7.5.2.21 Подключить к выходу калибратора вход частотомера через делитель.

        • 7.5.2.22 Выставить на калибраторе напряжение 220 В частотой 45 Гц.

        • 7.5.2.23 Подождать установившихся значений измерений и занести значения Freq= отображаемые в окне измерений ADC ПИК-СТ (смотри рисунок 7) в таблицу Б5, форма которой представлена в Приложении Б.

        Лист

        ПРКТ.463433.002МП

        12

        Изм

        Лист

        № докум.

        Подп.

        Дата

7.5.2.24 Выполнить пункт 7.5.2.23 для последовательно устанавливаемых на калибраторе значений частоты 50 и 55 Гц напряжением 220 В.

7.5.3 Рассчитать и занести в таблицы Б1 - Б5 относительную погрешность измерений 5 для каждого измерительного канала. Относительную погрешность вычислить по формуле:

А - Аизм

хЮ0,%

где А - значение напряжения переменного тока, подаваемого с калибратора Н4-11 или частоты, измеренной частотомером 43-63/1;

Аизм - значение напряжения переменного тока и частоты, измеренное ПИК-СТ.

7.5.4 Результаты измерений регистрируют в протоколе поверки. Результаты поверки считают удовлетворительными, если погрешности измерения соответствуют значениям, приведенным в описании типа.

8 Оформление результатов поверки

Инв. № дубл. | Подл и дата I Взам инв № Инв. №дубл. Подл и дата

  • 8.1 Результаты поверки оформляют протоколом поверки (Приложение А).

  • 8.2 При положительных результатах первичной поверки ПИК-СТ производится запись в эксплуатационной документации (паспорте) и оттиск поверительного клейма наносится в паспорте. При положительных результатах периодической поверки ПИК-СТ оттиск поверительного клейма наносится на лицевую панель прибора.

  • 8.3 В случае отрицательных результатов поверки прибор признается непригодным к выпуску в обращение и применению.

Начальник отдела № 432

И.А. Стаканов

Главный специалист отдела № 432

Н.М. Мурашова

Лист

ПРКТ.463433.002МП

13

Изм

Лист

Мдокум.

Подл,

Дата

Приложение А. (обязательное)

Форма протокола поверки

Протокол поверки

Контроллер сигнальной точки программируемый индустриальный ПИК-СТ №____________от___________20____г.

Изготовитель       ЗАО «МГП«ИМСАТ»

Заводской номер                         Год выпуска

Вид поверки

Инв. № дубл. | Подл, и дата| Взам. инв. №    | Инв. № дубл. | Подл, и дата

ПИК-СТ зав. №

признан

К

эксплуатации.

(годным, не годным)

Дата поверки

Действительно до

Поверитель

(должность)

(подпись, клеймо)

(фамилия)

Лист

ПРКТ.463433.002МП

14

Изм

Лист

№ докум.

Подл.

Дата

Наименование операций

Пункт документа (методики поверки)

Отметка о соответствии

Примечание

1. Внешний осмотр

2. Опробование

3. Поверка

Приложение - Таблицы результатов поверки измерительных модулей на___листах.

Приложение Б. (обязательное)

Параметры поверки и форма поверочных таблиц

Для канала измерения напряжения питания сигнальной точки определение относительной погрешности измерения СКЗ напряжения проводится для трех значений напряжения в диапазоне от 80 до 250 В. Для канала измерения напряжения питания сигнальной точки определение относительной погрешности измерения частоты напряжения проводится для трех значений частоты в диапазоне от 45 до 55 Гц. Для каналов аналоговых измерений определение относительной погрешности измерения СКЗ проводиться для пяти значений напряжения в диапазоне от 1 до 250 В. Для каналов измерения напряжений в рельсовых цепях определение относительной погрешности измерения СКЗ напряжения проводиться для пяти значений напряжения в диапазоне от 1 до 27 В. Для каналов токовых каналов измерения напряжений в рельсовых цепях определение относительной погрешности измерения СКЗ напряжения проводиться для пяти значений напряжения в диапазоне от 0,01 до 1 В.

Инв. №дубл. I Подп. и дата            I Взам. инв. №    | Инв. № дубл. | Подп. и дата

Лист

ПРКТ.463433.002МП

15

Изм

Лист

№ докум.

Подп.

Дата

Таблица Б1 - Погрешность измерения напряжений частотой 50 Гц в каналах

Инв. №дубл. Подл, и дата             Взам. инв. № Инв. №дубл. Подл, и дата

контроля вторичных напряжений

№ канала

Установленное значение напряжения, В

Измеренное значение напряжения, В

Относительная погрешность измерения, %

Предел относительной погрешности, %

1

1.00

2,5

2

1.00

2,5

3

1.00

2,5

4

1.00

2,5

5

1.00

2,5

6

1.00

2,5

7

1.00

2,5

8

1.00

2,5

9

1.00

2,5

10

1.00

2,5

11

1.00

2,5

12

1.00

2,5

13

1.00

2,5

14

1.00

2,5

15

1.00

2,5

16

1.00

2,5

1

20.00

2,5

2

20.00

2,5

3

20.00

2,5

4

20.00

2,5

5

20.00

2,5

6

20.00

2,5

7

20.00

2,5

8

20.00

2,5

9

20.00

2,5

10

20.00

2,5

11

20.00

2,5

12

20.00

2,5

13

20.00

2,5

14

20.00

2,5

15

20.00

2,5

16

20.00

2,5

1

77.00

2,5

2

77.00

2,5

3

77.00

2,5

4

77.00

2,5

5

77.00

2,5

6

77.00

2,5

7

77.00

2,5

8

77.00

2,5

9

77.00

2,5

10

77.00

2,5

11

77.00

2,5

Лист

ПРКТ.463433.002МП

16

Изм

Лист

№ докум.

Подл.

Дата

Инв. № дубл. I Подл, и дата            I Взам. инв. №    | Инв. № дубл. | Подл, и дата

12

77.00

2,5

13

77.00

2,5

14

77.00

2,5

15

77.00

2,5

16

77.00

2,5

1

220.00

2,5

2

220.00

2,5

3

220.00

2,5

4

220.00

2,5

5

220.00

2,5

6

220.00

2,5

7

220.00

2,5

8

220.00

2,5

9

220.00

2,5

10

220.00

2,5

11

220.00

2,5

12

220.00

2,5

13

220.00

2,5

14

220.00

2,5

15

220.00

2,5

16

220.00

2,5

1

250.00

2,5

2

250.00

2,5

3

250.00

2,5

4

250.00

2,5

5

250.00

2,5

6

250.00

2,5

7

250.00

2,5

8

250.00

2,5

9

250.00

2,5

10

250.00

2,5

11

250.00

2,5

12

250.00

2,5

13

250.00

2,5

14

250.00

2,5

15

250.00

2,5

16

250.00

2,5

Лист

ПРКТ.463433.002МП

17

Изм

Лист

№ докум.

Подп.

Дата

Таблица Б2 - Погрешность измерения напряжений частотой 25 Гц в каналах

контроля напряжений рельсовых цепей

№ канала

Установленное значение напряжения, В

Измеренное значение напряжения, В

Относительная погрешность измерения, %

Предел относительной погрешности, %

1

2.00

2,5

2

2.00

2,5

3

2.00

2,5

4

2.00

2,5

1

10.00

2,5

2

10.00

2,5

3

10.00

2,5

4

10.00

2,5

1

15.00

2,5

2

15.00

2,5

3

15.00

2,5

4

15.00

2,5

1

20.00

2,5

2

20.00

2,5

3

20.00

2,5

4

20.00

2,5

1

27.00

2,5

2

27.00

2,5

3

27.00

2,5

4

27.00

2,5

Таблица БЗ - Погрешность измерения напряжений частотой 25 Гц в каналах

Инв. № дубл. Подл, и дата | Взам. инв. №    | Инв. № дубл. | Подл, и дата

контроля низковольтных рельсовых цепей

№ канала

Установленное значение напряжения, В

Измеренное значение напряжения, В

Относительная погрешность измерения, %

Предел относительной погрешности, %

1

0.010

5

2

0.010

5

3

0.010

5

4

0.010

5

1

0.100

2,5

2

0.100

2,5

3

0.100

2,5

4

0.100

2,5

1

0.500

2,5

2

0.500

2,5

3

0.500

2,5

4

0.500

2,5

1

0.750

2,5

2

0.750

2,5

3

0.750

2,5

Лист

ПРКТ.463433.002МП

18

Изм

Лист

№ докум.

Подл.

Дата

4

0.750

2,5

1

1.000

2,5

2

1.000

2,5

3

1.000

2,5

4

1.000

2,5

Таблица Б4 - Погрешность измерения напряжений частотой 50 Гц в канале питания сигнальной точки

№ п.п.

Установленное значение напряжения, В

Измеренное значение напряжения, В

Относительная погрешность измерения, %

Предел относительной погрешности, %

1

80.00

2,5

2

150.00

2,5

3

250.00

2,5

Таблица Б5 - Погрешность измерения частоты при напряжении 220 В в канале питания сигнальной точки

№ п.п.

Установленное значение частоты, Гц

Измеренное значение частоты, Гц

Относительная погрешность измерения, %

Предел относительной погрешности, %

1

45.00

0.5

2

50.00

0.5

3

55.00

0.5

Инв. № дубл. I Подл, и дата| Взам.инв.№ | Инв.№дубл. | Подл, и дата

ПРКТ.463433.002МП

Лист

19

Изм

Лист

№ докум.

Подп.

Дата

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного докум. и дата

Подп.

Дата

измененных

замененных

НОВЫХ

аннулированных

ПРКТ.463433.002МП

Лист

20

Изм

Лист

№ докум.

Подп.

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
