; прямоугольной формы установите , тумблер -- Ш в

. з •                                                     ’                                          ' '                        ■                                                                     .              . ■

положение          . Частоту выходного сигнала установите' ана

логично тому, как описано в п. 8.3.2.

Установите необходимое выходное напряжение ручкой регули-. ровки выходного напряжения по осциллографу или вольтметру, . подключенному к гнезду «ВЫХОД», нагруженному, на сопротивле-ниё нагрузки 50 Ом.         ,    <

8.3.4. При работе генератора в режиме внешней синхронизации подайте на гнездо «СИНХР.» напряжение в 1 В синусоидальной

“ \ • • формы, при этом тумблер ,Ш      установите в полосе-

; пне           или „Шс в зависимости от того, какой формы

сигнал необходимо иметь на выходе генератора.

Частота и величина напряжения выходного сигнала устанавлй¹ ваются аналогично тому, как описано в п. 8.3.2, 8.3.3.

После окончания измерений выключите генератор и отсоедините г "о от сети.

9, ПОВЕРКА ПРИБОРА

9.1. Общие сведения

Настоящий раздел составлен в соответствии с требованиями ; ГОСТа 8.314—78 «Генераторы низкочастотные измерительные. • Методы и средства поверки» и устанавливают методы и средства поверки генератора, находящегося в эксплуатации, на хранении ■ или выпускаемого из ремонта.               .

Периодичность поверок один раз в год.        ‘

9.2. Операции и средства поверки

9.2.1. При проведении позерки должны проводйться оп.рации и применяться средства поверки, указанные в табл. 3.

20 / ■ ' ' '

Примечания:  1. Вместо указанных в таблице средств поверки разрешается применять другие аналогич

ные меры и измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью. ,                                '     . •                                                                                                  '       ■

2. Образцовые и вспомогательные редства поверки должны быть исправны, поверены в органах государственной или ведомственной метрологической службы соответственно.

•   3. Операции длительности фронта и среза должны производиться только при ’выпуске средств измерений из

ремонта.                                                                      -       -                  ,

Технические хара1?теристики образцовых и вспомогательных средств поверки представлены

В табл. 4.                                                                                   "

Таблица- 4

• 9.3.1. При проведении операций поверки должны соблюдаться следующие условия:

Л температура окружающей среды 293±5 К (20±5°С); относительная влажность воздуха 65± 15%;

атмосферное давление 100+4 кПа (750±30 мм рт. ст.); напряжение источника питания 220±4,4 В, 50±0,5 Гц, содержание гармоннк’до 5%.

• 9.3.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» п и. 6.3.1—6.3.4, а также:

проверить комплектность прибора;

соединить проводом клемму            поверяемого прибора

,с клеммой заземления образцового прибора и шиной заземления; подключить поверяемый прибор и образцовые приборы к сети переменного тока 220 В, 50 Гц;

включить приборы и дать им прогреться в течение времени, указанно! о в ТО на них.

.   9.4. Проведение поверки

• 9.4.1. Внешний осмотр.

При проведении внешнего осмотра должны быть проверены все требования по п. 6.2.1.

Генераторы, имеющие дефекты, бракуются и направляются в ремонт.                              ■

• 9.4.2. Опробование.

Включить тумблер «СЕТЬ». При этом должна загореться сиг-вкл

нальная лампочка. Дальнейшее опробование проводить по и. 8.2.5. Неисправные генераторы бракуются и отправляются в ремонт.

9.4.3? Определение метрологических парамет-

• р о в.

а) Определение основной погрешности установки частоты проводят методом непосредственного измерения электронно-счетным частотомером 43-54, подключенным к выходу генератора при сопротивлении нагрузки 50+0,25 Ом и выходном напряжении 5 В на рисках 10. 20, 30, 60 и 100 каждого из шести поддиапазонов.

Установку частоты по цикаде частот и ее измерения проводят дважды: -при подходе по шкале частот сс стороны больших и меньших значений.

Относительная погрешность установки частоты Йг в процентах определяется по формуле:

г, =.-. «jo,                            (9.1)

/нэм

где /п — поминальное значение частоты, установленное по шкале генератора, Гц;

/кзм — измеренная частота, Гц.

Результаты Поверки считаются удовлетворительными; если измеренная основная погрешность установки частоты не превышает;

*             3!)

±(2+ — )% в диапазоне частот от 10 Гцдо 1 МГц (I— V под-диапазоны);                ,                       *               .

±3% в диапазоне частот от t до 10 МГц (VI поддиапазон).

б) Определение значения напряжения синусоидального сигнала па гнезде «ВЫХОД», а также пределы ослабления выходного

■ напряжения плавным регулятором производят вольтметром BZ-28 на частоте 1000 Гц.

Вез подключения нагрузки плавным регулятором устанавливают напряжение не менее 10 В. Затем подключают сопротивление нагрузки 50+0,25 Ом и устанавливают напряжение не менее 5 В. Плавным регулятором уменьшают выходное напряжение до значения меньше 1,25 В (—12 дБ). Ступенчатую регулировку напряжения синусоидального сигнала поверяют совместно с погрешностью ослабления аттенюатора.

Результаты поверки считаются удовлетворительными, если значение напряжения синусоидального сигнала при сопротивлении нагрузки 50+0,25 Ом равно 5 В, без нагрузки —10 В, а плавная регулировка выходного напряжения синусоидального сигнала осуществляется в пределах от 5 до 1,25 В (—12 дБ).

в) Неравномерность уровня выходного напряжения синусоидального сигнала при перестройке частоты определяется на основном выходе генератора относительно частоты 1000 Гц вольтметром ВЗ-49 на частотах 20, 40, 100 Гц (I поддиапазон); 100, 400, '000 Гц (II поддиапазон); 1, 4-, 10 кГц (111 поддиапазон); 10, 40, 100 кГц (IV поддиапазон); 100, 400, 1000 кГц (V поддиапазон); 1, 4; 10 МГц (VI поддиапазон). На.частоте 1000 Ги (II поддиапазон) устанавливается выходное напряжение 5 В при сопротивлении нагрузки 50+0,25 Ом по вольтметру ВЗ-49 и измеряется напряжение в диапазоне от 20 Гц до 10 МГц. »

В каждом случае по частотной шкале прибора установить последовательно требуемые частоты и соответствующим вольтметром измерить выходное напряжение.

Изменение выходного напряжения д'" в процента, определяют-по формуле:

8'" ==           .100                         (9.2)

IV        ‘ где (Л — выходное напряжение па частоте 1000 Гц, В;

' U — выходное напряжение на проверяемой частоте, В.

Результаты поверки считаются удовлетворительными, если изменение опорного значения напряжения генератора при перестройке частоты относительно уровня на ча тоте 1000 Гц не превышает:

±1,5% от 20 Гц до 100 кГц (I—IV поддиапазоны);

±6% от 100 кГц до 10 МГц (V, VI поддиапазоны).

г) Определение значения постоянной составляющей выходного сигнала генератора производят измерением с помощью вольтметра В7-28 на частоте 1 кГц при сопротивлении нагрузки 50±0,25 Ом и выходном напряжении 5 В.

Если напряжение постоянной составляющей превышает значение ±20'мВ, то это значение необходимо уменьшить корректором

/О'* до требуемой величины.

Результаты поверки считаются удовлетворительными, если наибольшее значение постоянной составляющей сигнала на выходе генератора при ослаблении 0 дБ не более ±20 мВ.

д) Определение погрешности ослабления аттенюатора на гнез

де «ВЫХОД» генератора производят на частотах 1 и 10 МГц методом замещения образцовым аттенюатором Д1-13А или Д1-13 по схеме рис. 7.                                        .      ■       ■

В качестве индикатора используется вольтметр ВЗ-48Л.

Перед включением генератора ручки «ОСЛАБЛЕНИЕ, <1В» и регулятора напряжения устанавливаются в нулевое положение, а частота устанавливается равной 1 МГц.

Определение погрешности ослабления аттенюатора генератора проводится в следующем порядке: от 0 до 30 дБ; от 30 до 70 дБ.

На образцовом аттенюаторе Д1-13А устанавливается 30 дБ.'

Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48А устанавливается 0 дБ на пределе 30 мВ.

Затем, последовательным переключением ослабления аттенюатора генератора на 10, 20, 30 дБ и соответствующим переключением ослабления образцового аттенюатора Д1-13А на 20, 10,0 дБ ’по децибельной шкале вольтметра ВЗ-48А определяют погрешность ослабления аттенюатора генератора в диапазоне ослабления 0—30 ДБ.

Дале§ на образцовом аттенюаторе Д1-13А устанавливают40дБ, а на генераторе 30 дБ.

Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48А устанавливают 0 дБ на пределе 1 мВ.

Затем последовательным переключением ослабления аттенюа тора генератора на 40, 50, 60, 70 дБ и соответствующим последовательным переключением ослабления образцового аттенюатора Д1-13А на 30, 20, 10,0 дБ по децибельной шкале вольтметра ВЗ-48А определяется погрешность ослабления аттенюатора генератора в диапазоне ослабления 30—70 дБ. Погрешность ослабления аттенюатора при 40, 50, 60 и 70 дБ определяется но формуле:

J9.3) где Л| — погрешность ослабления аттенюатора при 30 дБ;

Л₂-- погрешность ослабления аттенюатора относительно 30 дБ.

Рис. 7, Электрическая структурная схема включения приборов для измерения ослабления аттенюатора

Примечи Инг. Для измерения.ослабления аттенюатора е помощью ДI •3 ЗА Использовать трансформатор ВЧ согласующий ЕЭ4.735.505 (ЗИП 43 .-54), пере ход ТП-116, p = 50Si (ЗИП B7-2G).

Измерения повторяют на частоте 10 МГц. Определение ногрень пости ослабления аттенюатора па частоте 10 МГц производят аттестованным Комитетом стандартов образцовым аттепюаторбм Д1-13А погрешностью не более 0,25 дБ пли установкой ДК.1-12.

Определение погрешности ослабления внешнего аттенюатора производят на частотах 1 п 10 МГц методом замещения образцовым аттенюатором Д1-1 ЗА по схеме рис. 8.

Zi i          .    ftp и Sep

^r Ы/ Sf&AbMbW -

63‘Ш }

Рис. 8. Электрическая структурная схема включения приборов для изме-рения ослабления аттенюатора на —40 дБ

- Перед включением генератора ручки «ОСЛАБЛЕНИЕ, ОВ» й регулятора напряжения устанавливают в нулевое положение, а частоту устанавливают равной 1 МГц. На образцовом аттенюаторе Д1-13А устанавливают 40 дБ. Ручкой регулировки напряжения генератора по шкале вольтметра ВЗ-48А устанавливают 0 дБ на пределе 10 мВ.

Затем подключают внешний аттенюатор —40'дБ по схеме рис. 8 и соответствующим переключением ослабления образцового аттенюатора Д1-13А на 0 дБ по децибельной шкале вольтметра ВЗ-48А определяют погрешность ослабления внешнего аттенюатора.

Измерения повторяют на частоте 10 МГц.

Определение погрешности ослабления аттенюатора на частоте 10 МГц производят аттестованным Комитетом стандартов образцовым аттенюатором Д1 -1 ЗА с погрешностью не более 0,25 дБ или установкой ДК1-12.

• Измерения установкой ДК1-12 проводят по схеме рис. 9.

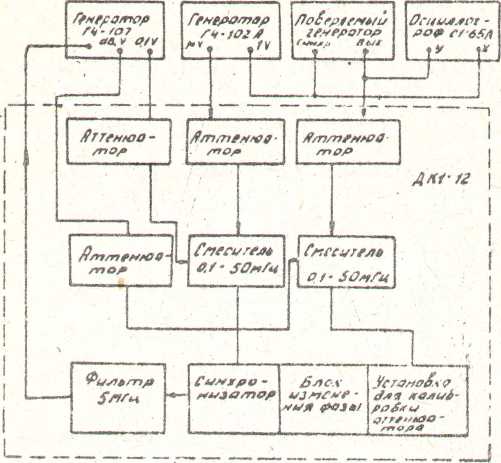

Рис. 9. Электрическая структурная схема включения приборов .

для измерения погрешности аттенюаторов на частоте 10 МГц

На приборе устанавливают выходное напряжение 5 В при сопротивлении нагрузки 50±0,25 Ом на частоте 10 МГц. От внешнего генератора Г4-102А подают на вход «СИНХР.» поверяемого прибора напряжение 1 В, частотой 10 МГц.

Перестройкой частоты генератора Г4-102А устанавливают на осциллографе С1-65А наклонную прямую линию, что соответствует фазовому сдвигу между двумя сигналами, равному 180". Сигнал с выхода «jiV» генератора Г4-102А и синхронизированный сигнал испытываемого прибора подают на установку для калибровки аттенюаторов ДК1-12.                        -

Измерения повторяют для внешнего аттенюатора 40 дБ.

Абсолютную погрешность значения коэффициента делёния в де- ■ цибелах Ап определяют по формуле:              ,

Ал ~ л'_в —л'„_м,                  (9.4) где п'п — номинальное значение коэффициента деления, дБ; п'изм — измеренное значение коэффициента’ деления, дБ. Результаты поверки считаются удовлетворительными, если погрешность ослабления аттенюатора при сопротивлении нагрузки 50±0,25 Ом не превышает:

4:0,5 дБ в диапазоне частот от 10 Гц до 1 МГц; ±0,8 дБ в диапазоне частот от 1 до 10 МГц.

Ое) Определение’коэффициента гармоник производят непосредственным измерением прибором С6-11 на частотах 20 и 100 Гц (I поддиапазон), 100 и 1000 Гц (if поддиапазон), 1, 10 кГц (III поддиапазон), 10, 100 кГц (IV поддиапазон), 200 кГц (V поддиапазон).

Определение коэффициента гармоник на частотах 1,5 и 10 МГн производится измерением первых 3-х гармоник с по: ицью селективного вольтметра В6-10, при этом ручку генератора «ОСЛАБЛЕНИЕ, с1В» установить в положение¹20.

Коэффициент гармоник Кт в npoi птах определяют по формуле;'

где 0, U₂, Us — величина 1, 2, 3 гармоник выходного сигнала, В.

Измерение Производится при выходном напряжении 5 В и на Грузке 50±0,25 Ом. '                                         ,

Результаты поверки считаются удовлетворительными, если ко эффициент гармоцик сигнала при номинальном выходном напря женин на сопротивлении нагрузки 50±0,25 Ом не превышает:

0,3% на частотах от 100 Гц до 100 кГц (II—V поддиапазоны)

0,5% на частотах от 10 до 100 Гц (I поддиапазон) и от 100 д< 200 кГц (V поддиапазон); ? »         -

1% на частотах от 200 кГц до 1 МГц (V поддиапазон);

4% на частотах от 1 до 10 А4Гц (VI поддиапазон).

ж) Определение размаха прямоугольного сигнала (рис. 10) осу щесгвляют измерением с помощью осциллографа С1-65А на гнезд

. .. ■;                  <■ 5     ■ с                   ' .И ±

«ВЫХОД» генератора в (изложении       тумблер переключе-

Лгия формы сигнала на частоте 1000 Гц. ’

Ручку регулировки выходного напряжения поворачивают г крайнее правое положение и измеряют амплитуду выходного напряжения при сопротивлении нагрузки 50±0,25 Ом и без него.

Скважность прямоугольного сигнала проверяется частотомером 43-54 с блоком измерителя интервалов времени на частотах 1 и 100 кГц и осциллографом С1-^5А на частоте 1 МГц.при размахе выходного напряжения 10 В.

Прямоугольный сигнал, от испытуемого генератора подается.на «ВХОД В» (или «ВХОД Г») частотомера, аттенюаторы блока из^ верителя интервалов времени устанавливаются в положение «10» (или «3»), ручки уровня запуска — в положение «О», тумблер «50 Й — 10 кЯ* — в положение «50 Я», тумблер «СОВМ — РАЗД» — в’ положение «СОВМ.», ручка / «РОТ, РАБОТЫ» —в положение

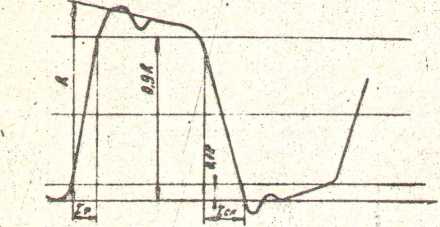

Рис. 10. Сигнал прямоугольной формы:

Л — размах яаиряженяя прямоугольного сигнала; Тф —- длительность фронта прямоугольного сигнала;. т_са — длительность среза прямоугольного сигнала

«ИНТЕР В—Г», тумблеры ,11 —в разнополярное положение, кнопка «МЕТКИ ВРЕМЕНИ, 0,01 pS» — в нажатое положение. Измеряется длительность положительного (или отрицательного) импульса, затем, переключаются тумблеры „JI в противоположное положение и измеряется длительность отрицательного (или положительного) импульса.

Скважность определяется по формуле:

Q = - + l,                       (9.6)

^т где т₂ — измеренная длительность положительного импульса; ti — измеренная длительность отрг .ательного импульса.

Длительности фронта и среза определяют на частоте 1000 Гц с iioMouibjp осциллографа С1-65А. На частоте 1000 Гц устанавливают размах выходного напряжения 10 В и измеряют длительность Ф; йта’Тф и среза прямоугольного сигнала т_Сл, т. е. перепады между 0,1 и 0,9 установленного значения.                           -  .

Примечание. Неравномерность вершины и выбросы прямоугольного сигнала не измеряются, т. к, величины их не оговариваются.        , •          •

Ррзулы а: ы поверки считаются удовлетворительными, если размах прямоугольного сигнала нс менее 10 В на нагрузке 50±0,25 0м !! не менее 20 В без нагрузки; скважность сигнала составляет 2±0,05 на частотах до 100 кГц и 2±0,2 на частотах до 1 МГц, дли-,'тсльпости фронта и среза прямоугольного сигнала при сопротивлении нагрузки 50±0,25 Ом не превышают 50 нс.

9.5. Оформление результатов поверки

Результаты поверки оформляют путем записи или отметки результатов поверки а порядке, установленном метрологической службой, осуществляющей поверку. Приборы, не прошедшие поверку (имеющие отрицательные результаты поверки), запрещаются к выпуску в обращение и применению.

ю. констр: кция

10.1. Генератор ГЗ-112 представляет собой переносной прибор, выполненный в унифицированном корпусе. Несущими элементами корпуса являются два боковых кронштейна, соединенные крепежными винтами с передней панелью и задней стенкой. На переднюю панель накладывается шильдик, который уде; живается сверху .и снизу' профильными планками. Корпус закрыт с четырех сторон обшивочными стенками. Для удобства переноса генератора на кронштейне через боковую стенку крепится ручка пружинного типа.

. „ 10.2. Порядок вскрытия* генератора. Вскрытие, прибора производится в следующей последовательности:

вывинчиваются винты крепления переносной ручки н снимается переносная ручка;

вывинчиваются винты 1 и 2 рис. 11 и снимаются боковые стенки; снимается верхняя и нижняя обшивки.

В состав генератора входят следующие функционально законченные и конструктивно съемные сборочные единицы:

конденсатор переменной емкости;

блок RC;                                           i

блок генератора;

.аттенюатор;

блок питания.

Расположение сборочных Единиц приведено на рис. 12,

На переднюю панель выходят конденсатор переменной емкости, блок RC и аттенюатор. Эти узды защищены экранами, от внешних .наводок. Ось конденсатора чердз изоляционную муфту соединяется с верньерно-шкальным устройством, обеспечивающим замедление 1 : 4. Для быстрого перемещения, шкалы имеется центральная ручка. Через муфту соединены оси блока RC,
