Настоящая методика поверки распространяется на газоанализаторы Vector (в дальнейшем - газоанализаторы), выпускаемые фирмой «ESP Safety Inc.», США, и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

Операции поверки

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик

6.4

4.1 Определение основной погрешности

6.4.1, 6.4.2

да

да

4.2 Определение вариации показаний

6.4.3

да

нет

4.3 Определение времени установления показаний

6.4.4

да

нет

Примечания:

  • 1) Газоанализаторы, при поверке которых используются эквивалентные газовые смеси, подлежат поверке в объеме операций первичной поверки не реже 1 раза в 4 года для контроля стабильности коэффициента пересчета;

  • 2) Допускается проводить периодическую поверку газоанализаторов с преобразователями газовыми ПГО-903У-нефтепродукты по как по эквивалентным ГС пропан - воздух, так и по ГС, содержащим определяемый компонент.

  • 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

  • 2 Средства поверки

    • 2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110 - 002 -18446736 - 05, диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, относительная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа

Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А*

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

IBM-совместимый компьютер со свободным COM-портом, конвертером RS-485 -

RS-232 и установленной программой "903mCalib " версии 3.36.1 и выше*

Полевой коммуникатор модели 475 производства компании Emerson Process Management или аналогичный с поддержкой файлов описания устройства (devicedescription rev.2) *

Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

6.4

Стандартные образцы состава газовые смеси (ГС) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (технические характеристики ГС приведены в Приложении А)

Рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, в комплекте с источниками микропотока, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений - 15075-09,46915-11

Рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В, зав. № 01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 50724-12, пределы допускаемой относительной погрешности воспроизведения объемной доли целевого компонента от ±10 % до ±5 %

Азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллонах под давлением

Поверочный нулевой газ (ПНГ) - воздух марка А, Б по ТУ 6-21-5-82 в баллонах под давлением

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4*

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм*

Редуктор кислородный баллонный одноступенчатый БКО-50-4, наибольшее давление газа на входе 20 МПа*

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6х 1,5 мм*

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм*

Примечания:

  • 1) все средства поверки, кроме отмеченных знаком «*», должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением - действующие паспорта.

  • 2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью1’.

1 - Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

  • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

  • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

  • 3 Требования безопасности

    • 3.1    При проведении поверки соблюдают следующие требования безопасности:

помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией;

содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88;

должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу 1 ГОСТ 12.2.007.0-75;

при работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают федеральные нормы и правила в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, па которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.);

не допускается сбрасывать ГС в а тмосферу рабочих помещений.

  • 3.2    Требования к квалификации персонала

К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, ГОСТ 8.578-2014, руководством по эксплуатации газоанализаторов и прошедшие инструктаж по технике безопасности.

  • 4 Условия поверки

    • 4.1 При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C относительная влажность окружающего воздуха, % атмосферное давление, кПа расход ГС, дм3/мин напряжение питания постоянным током, В

      20 ±5

      от 30 до 80 от 84,4 до 106,7

      0,45 ± 0,05

      24 ± 1,2

  • 5 Подготовка к поверке

Перед проведением поверки следует:

  • 5.1   Проверить комплектность газоанализатора в соответствии с эксплуатационной документацией -при первичной поверке;

  • 5.2   Подготовить газоанализатор к работе и соответствии с эксплуатационной документацией.

  • 5.3   Выдержать средства поверки и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;

наличие маркировки газоанализатора согласно требованиям эксплуатационной документацией;

исправность органов управления и настройки.

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

  • 6.2 Опробование

При опробовании проводится общая проверка функционирования газоанализатора в порядке, описанном ниже.

Подайте на газоанализатор электрическое питание, при этом должны засветиться светодиоды и включиться дисплей трансмиттера. При включении питания на дисплее газоанализатора отображается информация о заводском номере газоанализатора, информация о ПО (номер версии и контрольная сумма), дата и время.

По окончании режима прогрева на дисплее трансмиттера установятся показания, и на выходе газоанализатора появится соответствующий унифицированный сигнал (4-20 мА).

Результаты опробования считают положительными, если по окончании времени прогрева отсутствует информация об отказах, газоанализатор переходит в режим измерений (на дисплее трансмиттера отображается измерительная информация, на аналоговом выходе имеется унифицированный сигнал (4-20 мА)).

  • 6.3    Подтверждение соответствия программного обеспечения

Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.

Для проверки соответствия ПО выполняю'!' следующие операции:

  • - проводят визуализацию идентификационных данных ПО газоанализатора: отображение номера версии ПО и контрольной суммы на дисплее при включении и в окне сервисного программного обеспечения "ESP Commander" на персональном компьютере;

  • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат проверки соответствия программною обеспечения считают положительным, если номер версии, отображающийся на дисплее газоанализатора, не ниже указанного в Описании типа.

  • 6.4   Определение метрологических характеристик газоанализатора

6.4.1 Определение основной погрешности газоанализатора при первичной поверке

Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:

Для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты, собрать схему поверки, приведенную на рисунке 1.

Газоанализаторы с установленными преобразователями газовыми Г1ГО-903У-нефтепродукты следует поместить в термошкаф рабочего эталона 1-го разряда комплекса ДГК-В согласно схеме, приведенной на рисунке 2.

  • 1)    Для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У- нефтепродукты, с помощью насадки подать на вход ГС' (Приложение А, в соответствии с установленным преобразователем газовым) с расходом (0,45±0,05) дм’/ мин в последовательности №№ 1—2 — 3—2 — 1—3.

Время подачи ГС не менее утроенного Тод.

Подачу ГС на газоанализаторы с установленными преобразователями газовыми ПГО-903У-нефтепродукты следует осуществлять с помощью рабочего эталона 1-го разряда комплекса ДГК-В в последовательности №№ 1-2-3 (Приложение А) в соответствии с требованиями ШДЕК418313.800 РЭ.

  • 2)    Зафиксировать установившиеся значения показаний газоанализатора:

  • - по цифровому дисплею газоанализатора;

  • - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

  • - по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "ESP Commander" (при наличии технической возможности);

  • - по показаниям HART-коммуникатора (при наличии технической возможности).

  • 3) Результат измерений содержания определяемого компонента С,, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле

с. =% 'U,-4),

(1)

16

где 7)    - установившееся значение выходного токового сигнала при подаче i-ой ГС, мА;

Сд - значение содержания определяемого компонента, соответствующее верхней границе диапазона показаний, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.

  • 4) Значение основной абсолютной погрешности газоанализатора А, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

Д4=С,-С(1

(2)

где С; - показания газоанализатора при подаче i-й ГС, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м’;

С() -действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.

Значение основной относительной погрешности газоанализатора <5 , %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

р- = ^^-!00                              (3)

4

  • 1 - источник ГС (баллон или ГГС или ДГК-В);

  • 2 - насадка;

  • 3 - вентиль точной регулировки;

  • 4 - индикатор расхода (ротаметр);

  • 5 - газоанализатор;

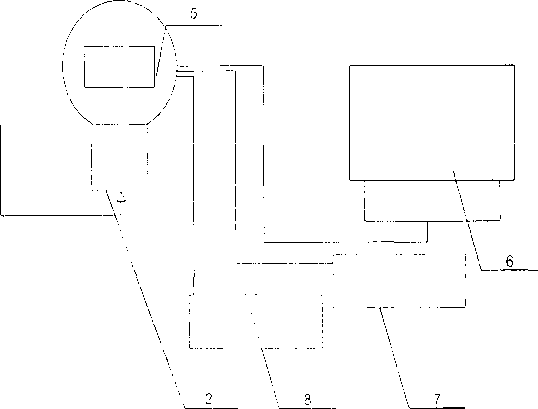

  • 6 - персональный компьютер с конвертером R.S 485 - KS 232 / НАКТ-коммуникатор;

  • 7 - вольтметр цифровой универсальный;

  • 8 - источник питания.

Примечание - HART-коммуникатор подключается к специальному разъему на корпусе трансмиттера или параллельно нагрузочному резистору 170 ... 600 Ом в токовой петле выхода 4-20 мА

Рисунок 1 - Схема подачи ГС при проведении поверки газоанализаторов за исключением газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты

1

1-ДГК-В;

  • 2 - термошкаф;

  • 3 - газоанализатор;

  • 4 -вольтметр цифровой универсальный;

  • 5 - баллон с ГС водород;

  • 6 - вентиль точной регулировки;

  • 7 -модуль МИ-1;

8- пневматический сигнализатор;

  • 9 - персональный компьютер с конвертером R.S 485 - RS 232 / НАКТ-модсм;

  • 10 - насадка.

Рисунок 2 - Схема подачи ГС при проведении поверки газоанализаторов с установленными преобразователями газовыми Г1ГО-903У-пефтспродукты

  • 5)    Для газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты подать на вход эквивалентные ГС пропан - воздух (таблица А.5 Приложения А в соответствии с определяемым компонентом) с расходом (0,45±0,05) дм’ / мин в последовательности № 1 - 2 в течение не менее утроенного Тод;

  • 6)    зафиксировать показания газоанализатора в порядке, описанном в н. 3);

  • 7)    по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора по формуле (1);

  • 8)    рассчитать основную погрешность газоанализатора в каждой точке поверки по формулам (2) и (3), при этом С(),% ИКПР, рассчитывать по формуле

с;1 2                                                               (4)

где кэкй - коэффициент пересчета для эквивалентной ГС пропан - воздух, указанный в паспорте поверяемого газоанализатора;

CC3Hi - довзрывоопасная концентрация пропана в эквивалентной! Г'С, % НКПР.

Результаты считают положительными, если:

-основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в Приложении Б;

  • - показания цифрового дисплея газоанализатора, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

  • 6.4.2 Определение основной погрешности газоанализатора при периодической поверке

Определение основной погрешности газоанализатора при периодической поверке проводить в следующем порядке:

- показания цифрового дисплея газоанализатора, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности.

  • 6.4.3 Определение вариации показаний

Определение вариации показаний проводится при первичной поверке для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты.

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 6.4.1. при подаче ГС №2.

Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

Д„

(5)

где С^,С^ -результат измерений содержания определяемого компонента при подходе к точке

поверки 2 со стороны больших и меньших значений, обьсмная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/мJ;

Ао      - пределы допускаемой основной абсолютной погрешности поверяемого газоанали

затора, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м’.

Вариацию показаний газоанализаторов, в долях от пределов допускаемой основной относительной погрешности, рассчитывают по формуле

С1, - С'1

—^--100,                               (6)

50       - пределы допускаемой основной относительной погрешнос ти газоанализатора, %.

Результаты считают положительными, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

  • 6.4.4 Определение времени установления показаний

Определение времени установления показаний проводят в следующем порядке:

а) с помощью насадки на вход газоанализатора подать ГС №3 (для газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтеиродукты определение времени установления показаний проводить по эквивалентным ГС пропан - воздух ГС №2 (таблица А.5 Приложение А)), зафиксировать установившееся значение показаний газоанализатора:

б) вычислить значение, равное 0,1 установившихся показаний газоанализатора;

в) снять насадку и включить секундомер

г) зафиксировать время достижения значений, рассчи танных в п. б).

Примечание - при поверке газоанализаторов с преобразователями газовыми ПГЭ-903У-кислород определение времени установления показаний проводи ть в следующем порядке:

  • 1) выдержать газоанализатор на атмосферном воздухе в течение не менее 5 мин, зафиксировать показания газоанализатора;

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на датчик ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

  • 4) снять насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).

Результаты считают положительными, если полученные значения времени установления показаний не превышают, с:

  • - для преобразователей Г1ГТ-903У                                               30

  • - для преобразователей ПГЭ-903У, Г1ГО-903У, Г1ГФ-903У                          60

  • 7 Оформление результатов поверки

    • 7.1   При проведении поверки оформляют протокол результатов поверки произвольной формы.

    • 7.2   Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на эксплуатационную документацию наносится оттиск поверителы-юго клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 от 02 июля 2015 г.

    • 7.3   Если газоанализатор по результатам поверки признан непригодным к применению, оттиск по-верительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное)

Технические характеристики ГС, необходимых для проведения поверки газоанализаторов Vector Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГТ-903У

Определяемый компонент

Диапазон измерений объемной доли о пре-деляемого компонента, %

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС №3

Метан

(СН4)

От 0 до 2,2 (от 0 до 50 % НКПР)

ПН Г -

воздух

-

Марка Б по

ТУ 6-21-5-82

1,1 % ± 5 %

ОТН.

2,1 %± 5 %

отп.

±1,5 % отн.

ГСО 10257-гО 13

Пропан (СзН8)

От 0 до 0,85 (от 0 до 50 % НКПР)

ПНГ -воздух

-

Марка Б по

ТУ 6-21-5-82

0,40 % ± 5 %

отн.

±(-2,5Х + 2,75) % отн.

ГСО 10263-

2013

0,80 % ± 5 %

отн.

±1,5 % отн.

ГСО 10263-

2013

Водород

2)

От 0 до 2 (от 0 до 50 % НКПР)

ПНГ-

воздух

Марка Б по

ТУ 6-21-5-82

1,0 % ± 5 %

отн.

1,9 % ± 5 %     ±1,5% отн.

отп.

ГСО 10325-

гО 13

Гексан (СбНм)

От 0 до 0,5 (от 0 до 50 % НКПР)

ПНГ-воздух

-

Марка Б по

ТУ 6-21-5-85

0,25 %± 10 % отн.

0,475 %± 10 % отн.

±(-2,5Х + 2,75) % отн.

ГСО 10335-гО 13

Ацетилен

(С2Н2)

От Одо 1,15

(от 0 до 50 % НКПР)

ПНГ -воздух

-

Марка Б по

ТУ 6-21-5-85

0,58 % ± 5 %

отн.

1,1 % ± 5 %

отн.

±1,5 % отн.

ГСО 10386-

2013

Определяемый компонент

Диапазон измерений объемной доли опре-деляемого компонента, %

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

Акрилонитрил (C3H3N)

От 0 до 1,4 (от 0 до 50 % НКПР)

пнг-

воздух

-

Марка Б по

ТУ 6-21-5-85

0,7 % ± 5 %

отн.

±1,5 % отн.

ГСО 10534-2014 (акрилонитрил -воздух)

1,33 %± 5 %

отн.

± 1,0 % отн.

ГСО 10534-

2014 (акрилонитрил -воздух)

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

Таблица А.2 - Технические характеристики ГС для первичной поверки газоанализаторов с преобразователями газовыми ПГО-903У

Определяемый компо

нент

Диапазон измерений    со

держания определяемого компонента

Номинальное значение объемной доли или довзрывоопаспой концентрации определяемого компонен та в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС №3

Метан (СНл)

От Одо 4,4 % об.д. (от

Одо 100 %

НКПР)

азот

О.ч., сорт 2-й

по ГОСТ

9293-74

2,20 % ±

5 % отн.

4,19 % ± 5 %

отн.

±(-0,046Х ±1,523) % отн.

ГСО 10256-2013 (метан -азот)

Пропан (СзН8)

От Одо 1,7 % об.д. (от 0 до 100 %

НКПР)

азот

О.ч., сорт 2-й по ГОСТ 9293-74

0,85 % ±

5 % отн.

1,6 % ± 5 %

отн.

±1,5 % отн.

ГСО 10262-

2013(пропан

- азот)

Определяемый компонент

Диапазон измерений   со

держания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Гексан

(СбНы)

От 0 до 1,0% об.д.(от 0 до 100 %

НКПР)

азот

О.ч., сорт 2-й по   ГОСТ

9293-74

0,5 % ±

10%

отн.

±(-2,5Х + 2,75) 1% отн.

ГСО 10334-2013 (гексан

- азот)

0,95 % ± 5 %

отн.

±1,5 % отн.

ГСО 10334-2013 (гексан - азот)

Ацетилен

(С2Н2)

От 0 до 2,3 % об.д.(от 0 до 100 % НКПР)

азот

i

1

О.ч., сорт 2-й по    ГОСТ

9293-74

1,15 % ±

5 % отн.

2,18 %± 5%   ±(-0,046Х ±

отп.            ! 1,523)% отн.

ГСО 10379-2013 (ацетилен - азот)

Этан (С2Нб)

От 0 до

1,25 % (от 0 до 50 % НКПР)

ПН Г - воз

дух

-

Марка Б по

ТУ 6-21-5-82

0,6 % ± 5 % отн.

1,15 %± 5 %

отн.

±1,5 % отн.

ГСО 10244-

2013

Бутан(н-

С4Н10)

От 0 до 0,7 % (от 0 до 50 %

НКПР)

ПН Г - воз

дух

Марка Б по

ТУ 6-21-5-82

0,35 %±

10%

отн.

0,65 % ± 10 %

отн.

±(-1,667Х + 2,667) % отн.

ГСО 10246-

2013

Изобутан (и-

С4Н10)

От 0 до 0,65 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б по 'ГУ 6-21-5-82

0,3 % ±

10%

отн.

0,6% ±10%  ±(-1,818Х +

ОТН.            : 2,682) % отн.

ГСО 10333-

2013

Пентан

(С5Н12)

От 0 до 0,7 % (от 0 до 50 %

НКПР)

ПНГ - воз

дух

-

Марка Б по

ТУ 6-21-5-82

0,35 %±

10 %

отн.

0,65% ±10% |±(-1,667Х± отн.             2,667)%> отн.

ГСО 10364-

2013

Циклогексан

(СбН12)

От 0 до 0,6 % (от 0 до 50 %

НКПР)

ПНГ - воз

дух

! "

Марка Б по

ТУ 6-21-5-82

0,3 % ±

10%

отн.

*

0,55 %± 10 %

отн.

I

дгк-в

Определяемый компонент

Диапазон измерений   со

держания определяемого компонента

Номинальное значение объемной доли или довзрывоопаспой концентрации определяемого компонента в ГС, пределы допускаемого отклонения

11огрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС№3

Гептан

(С7Н 1б)

От 0 до 0,55 % (от 0 до 50 %

НКПР)

ПНГ - воз

дух

-

Марка Б

ТУ 6-21-5-85

0,28

10%

отн.

0,50 % ± 10%

отн.

*

ДГК-В

Пропилен

(СзНб)

От 0 до

1,0 % (от 0 до 50 % НКПР)

ПН Г - воз

дух

-

Марка Б

ТУ 6-21-5-85

0,5 % ±

10 %

отн.

±(-2,5Х+2,75) % отн.

ГСО 10250-

2013

0,95 % ± 10 %

отн.

±1,5 % отн.

ГСО 10250-

2013

Метанол (СНзОН)

От 0 до 2,75 % (от 0 до 50 %

НКПР)

ПНГ - воз

дух

-

Марка Б по

ТУ 6-21-5-82

1,38 %±

10 %

отн.

2,47 % ± 10%

отн.

ДГК-В

Этанол (С2Н5ОН)

От 0 до 1,55 % (от 0 до 50 %

НКПР)

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

0,78 % ± 10 %

отн.

1,4 % ±10%

отн.

4:

ДГК-В

Этилен

(С2Н4)

От 0 до 1,15% (от 0 до 50 %

НКПР)

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

0,58 % ±

5 % отн.

1,1 % ± 5 %    '±1,5 % отн.

ОТН.               ;

ГСО 10248-

2013

Толуол (СвНзСНз)

От 0 до 0,55 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б

ТУ 6-21-5-85

0,28 % ±

10 %

отн.

0,50 % ± 10 %

отн.

ДГК-В

Бензол (СбНб)

От 0 до 0,6 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

-

Марка Б

ТУ 6-21-5-85

0,3 % ±

10%

отн.

0,55 ± 10%

отн.

±(-2,0Х ± 2,7) %

отн.

ГСО 10366-

2013

Определяемый компонент

Диапазон измерений   со

держания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

1 [огрешпость

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Ацетон

(СНзСОСНз)

От 0 до 1,25 % (от 0 до 50 %

НКПР)

ПНГ - воз

дух

-

Марка Б

ТУ 6-21-5-85

0,63 ± 5 % отII.

1,14 ± 5 % отн.

±1,5 % отн.

ГСО 10385-

2013 (ацетон -воздух)

Этилбензол

(СзНю)

От 0 до

0,5 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

0,25 % ±

10 %

отн.

0,45 %х 10 % i

отн.

ДГК-В

Метилтретбутиловый эфир (С5Н12О)

От 0 до 0,75 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

1 .

1

Марка Б по

ТУ 6-21-5-82

0,4 % ± 10%

отн.

0,68 % ± 10 %

отн.

ДГК-В

Пара-ксилол

(n-CsHio)

От 0 до 0,55 % (от 0 до 50 % НКПР)

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

0,27 % ±

10 %

ОТН.

0,5%-±10%)

отн.

ДГК-В

Орто-ксилол

(o-CsHio)

От 0 до 0,5 % (от

Одо 50% НКПР)

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

0,25 % ± 10%

отн.

*

0,45 %> ± 10 %> отн.        i

ДГК-В

Изопропиловый спирт (СзНзО)

От 0 до 1,0% (от 0 до 50 %

НКПР)

ПНГ - воз

дух

-

Марка Б по

ТУ 6-21-5-82

0,5 % х

10 %

отн.

0,9 %) ± 10 %>

отн.

*

ДГК-В

Определяемый компонент

Диапазон измерений   со

держания определяемого компонента

Номинальное значение объемной доли или довзрывооиасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Диоксид углерода (СОг)

От 0 до 2 %об.д.

ПН Г - воз

дух

-

Марка Б по

ТУ 6-21-5-85

1,0 % + 5 % отн.

1,9 % + 5 %

отн.

±(-0,046Х

+ 1,523) %, отн.

ГСО 10241-

2013 (диоксид углерода

- воздух)

От 0 до 5 %об.д.

ПНГ- воз

дух

-

Марка Б по

ТУ 6-21-5-85

2,75 % +

5 % отн.

4,75 %) ± 5 %

отн.

+(-0,046Х

+ 1,523) %) отн.

ГСО 10241-

2013 (диок

сид углерода

- воздух)

Пары бензи

на неэтили-

От 0 до 50

% НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

рованного

20 %

НКПР

50 %о НКПР

+2 %> 11 КП Р

дгк-в

Пары топлива дизельно-

От 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

го

20 %

НКПР

50 % НКПР

+2 % НКГ1Р

ДГК-В

Пары керосина

От 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

20%

НКПР

50 %> НКПР

+2 %) НКПР

ДГК-В

Пары уайт-спирита

От 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

20%

НКПР

50 % НКПР

±2 %> НКПР

ДГК-В

Пары топлива для реак-

Оз' 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

тивных двигателей

20%

НКПР

50 %) НКПР

±2 %, НКПР

ДГК-В

Пары бензина автомо-

От 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

бильного

20%)

НКПР

50 %> НКПР

±2 % НКПР

ДГК-В

Пары бензи

на авиаци-

От 0 до 50 % НКПР

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-82

онного

20 %

НКПР

50 %, НКПР

+2 % НКПР

ДГК-В

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, прсле-лы допускаемого отклонения

ГС№1 ГС №2 ГС №3

1 loi решпость аттестации

Номер ГС по реестру ГСО или источник ГС

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах Г'ЭТ 154-201 1;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки Г в баллонах под давлением, выпускаемый поТУ 6-21-5-82;

  • 3) ДГК-В - рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В (регистрационный номер в Федеральном информационном фонде но обеспечению единства измерений - 50724-12);

* Пределы допускаемой относительной погрешности Д(|(Az) для заданного значения объемной доли целевого компонента в ПГС Ал для ДГК-В вычисляется но формуле:

A0W

± (|Д , + (-V - ^.J4|aii,,„J-|ai1,k,J)^ °""d

где Хиижи и Хее/х11 - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;

До„„„ и ДОю)„ - пределы допускаемой относительной погрешности, соответствующие нижней и верх-ней границе диапазона воспроизведения объемной доли целевого кojmпсиiеи'iа, %.

Таблица А.З - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГЭ-903У

Определяемый компонент

Диапазон измерений объемной доли определяемого

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11огрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

компонента

ГС№1

ГС №2

ГС №3

Сероводород (H2S)

От 0 до 7 млн'1 (от 0 до 10 мг/м3)

ПНГ - воз

дух

Марка А по ТУ 6-21-5-82

0,00016 % ± 30 % отн.

0,00054 % ±

30 % отн.

±(-1 1 1 1,1Х +

5,1 1) % отн.

ГСО

10329-2013

От 0 до 20 млн'1 (от 0 до 28,3

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-

82

мг/мД

0,00016 % ± 30 % отн.

--Д-1 1 1 1,1X ±5,11) % отн.

ГСО

10329-2013

0,00167 % ±

20 % отн.

±(-1 5,15Х н-4,01 5) % отн.

ГСО

10329-2013

От 0 до 32 млн’1 (от 0 до 45 мг/мД

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-

82

0,00054 % ± 30 % отн.

±(-Ш их +5,1 1) % отн.

ГСО

10329-2013

0,0027 % ±

20 % отн.

±(-15.15Х +4,015) % отн.

ГСО

10329-2013

От 0 до 5 0 млн'1

(от 0 до 70,7

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-

82

мг/мД

0,00054 % ±30 % отн.

:г(-1 I 1 1, IX -г5,1 Г) % отн.

ГСО

10329-2013

0,0042 % ±

20 % о тн.

+(-15.15Х

+4,0 1 5) % отн.

ГСО

10329-2013

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №>3

Сероводород

(H2S)

От 0 до 61 млн'1 (от 0 до 85 мг/мД

ПН Г - воз

дух

Марка Б по

ТУ 6-21-5-

82

0,00054 % ± 30 % отн.

±(-1 1 1 1,1X +5,1 1) % отн.

ГСО

10329-2013

0,005 1 % ±

30 % отн.

±(-15,1 5Х +4,01 5) % отн.

ГСО

10329-2013

От 0 до 100 млн'1 (от 0 до 141,4 мг/мД

ПН Г - воз

дух

Марка Б по

ТУ 6-21-5-

82

0,00054 % ± 30 % отн.

Д-1 1 1 1,1X +5,1 1) % отн.

ГСО

10329-2013

0,0083 % ±

20 % отн.

±(-15,1 5Х +4,015 ) % отн.

ГСО

10329-2013

Кислород

(02)

От 0 до 30

%

азот

.....

О.ч., сорт

2-й по

ГОСТ

9293-74

15,0 %± 5 % отн.

+(-0.046Х

+ 1,523) % отн.

Тео

10253-2013 (кислород -азот)

28,5 % +

5 % отн.

.. „

+ (-0.008Х +0,76) " о отн.

ГСО

10253-2013 (кислород -азот)

Водород

(Н2)

От 0 до 2 %

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-

82

1,0 % ± 5 %

отн.

1.9 % + 5 %

отн.

± 1,5 % о Т11.

ГСО

10325-2013

Оксид углерода (СО)

От 0 до 103

млн'1

(от 0 до

120 мг/мД

П1-1Г- воз

дух

1.

1

1

Марка А по ТУ 6-

21-5-85

0,0016 % +

10% отн.

0,0096 %±   +(-15,15Х +

20 % отн.     4,01 5) % отн.

ГСО

10242-2013

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11 о греши ость

аттестании

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Диоксид

азота

(NO2)

От

0 до 10,5 млн’'

(от 0 до 20 мг/мД

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

0,0001 %+

30 % отн.

0,00082 % ±

30 % отн.

±(-1 1 1 1,1X +5,1 Г) % отн..

ГСО

10331-2013 (диоксид азо та - воздух)

Диоксид серы (SO2)

От 0 до 18,8 млн’(от 0 до 50 мг/м3)

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

0,00029 %±

30 % отн.

±(-1 1 1 1,1X +5,1 1) % отн.

ГСО 10342-2013 (диоксид серы - воздух)

0,0016 % ±

20 % отн.

±(-15,15Х +4,015) %> отн.

ГСО 10342-2013 (диоксид серы - воздух)

Аммиак

(NH3)

От 0 до 99 млн’1 (от 0 ДО 70 мг/м3)

ПНГ - воз

дух

Марка Б по

ТУ 6-21-5-

85

0,0023 % ±

20 % отн.

0,0082 % ±

20 % отн.

±(-1 5,15Х +4,015) % отн.

ГСО

10327-2013

От 0 до 707

млн’1

(от 0 до 500 мг/м3)

Г1НГ - воз

дух

i

Марка Б по

ТУ 6-21-5-

85

0,0023 % ± i 0,058 % ±20 ±(-15,1 5Х

20 % отн.    % отн.        -1-4,015) % отн.

ГСО

10327-2013

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

По греш ность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Хлор (СЕ)

От 0 до 10 млн'1

(от 0 до 30 мг/мД

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

0,28 млн''±

15 % OTii.

8,7 млн'%

15 % отн.

± 7 % отн.

генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ CI ИМ09-М-А2

Хлорид водорода (НС1)

От 0 до 30 млн’1 (от 0 до 45 мг/мД

азот

i -

I

1

О.ч., сорт

1-й по ГОСТ 9293-74

2,8 млн'1 ±

1 5 отн.

26 млн'1 ±    ±7 % отн.

15% отн.    j

1

i

Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ НС1 ИМ 108-М - Е

Фторид водорода (HF)

От 0 до 10 млн'1 (от 0 до 8,2 мг/мД

азот

1

1

О.ч., сорт

1 -й по ГОСТ 9293-74

0,52 млн'Д

15% отн.

8,7 млн'Д

15 % отн.

±7 % отн.

Генератор ГГС (исп.

ГГС-Т,

ГГС-К)в комплекте с ИМ HF

ИМ 130-М-

А2

Определяемый компонент

Диапазон измерений объемной доли определяемого

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

компонента

ГС №1

ГС №2

ГС №3

Формальдегид (СН2О)

От 0 до 10 млн'1 (от 0 до 12,5 мг/мД

азот

О.ч., сорт

1 -й по

ГОСТ

9293-74

0,34 млн''± 15% от и.

± 10 % отн.

Генератор ГГС (исп. ГГС-Т, ГТС-К) в комплекте с ИМ HF

ИМ 130-М-

А2

8,7 млн -15% отн.

±7 % отн.

Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ HF ИМ МО-МАЗ

Оксид азота (NO)

От 0 до 100

млн'1 (от 0 до 125 мг/мД

азот

О.ч., сорт

1-й по ГОСТ 9293-74

0,0003 1 % ±30 % отп.

±(-1 1 1 1.1 X +5,1 1) % отн.

ГСО 10323-2013 (оксид азота - азот)

0,0083 %±

20 % отп.

±(-1 5,15Х +4,01 5) % очи.

ГСО

10323-2013 (оксид азота - азот)

Оксид этилена

(С2Н4О)

От 0 до 100

млн"1 (от 0

до 183

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

мг/мД

0,00012 %±

30 % отп.

±(-1 1 1 1,1X +5,1 1) % отн.

ГСО

10387-2013

j 0,0084 % ±

1 20 % отн.

±(-1 5,1 5Х

! -4,015)% отн.

ГСО

10387-2013

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

11 oi'pei 11 ность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2    i ГС №3

Несимметричный диметил гидразин (C2H8N2)

От 0 до 0,5

млн'1 (от 0

до 1,24 мг/мД

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

0,1 млн'1 ±

15 % отн.

0,43 млн'1 ±

15 % отн.

±5 % отн.

ГГС (исп.

ГГС-Т,

ГГС-К) в комплекте с ИМ

CCHsN:

ИМ-РТ9-

М-А1

Метанол

(СНзОН)

От 0 до 100 млн'1 (от 0 до 133 мг/мД

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

0,00093 %±

20 % отн.

0,0083 % ±

20 % отн.

±(-15,15.Х ±4,015) % отн.

ГСО

10337-2013 (метанол -воздух)

Метил-меркаптан (СНзЯН)

От 0 до 4

млн'1

(от 0 до 8 мг/мД

ПНГ - воз

дух

Марка А по ТУ 6-

21-5-85

0,35 млн’1 ±

15% отн.

3,5 млн'1 ±

15 % о гн.

% отн.

ГГС (исп.

ГГС-Т, ГГС-К) в комплекте с ИМ

CH3SH

ИМ39-М

- Б

Этилмер-каптан (C2H5SH)

От 0 до 3,9 млн'1

(от 0 до 10 мг/мД

ПНГ - воз

дух

Марка А по ТУ 6-21-5-85

0,35 млн'1 ±

15 % отн.

3,4 млн'1 ±

15 % отн.

±7 % отн.

ГГС (исп. ГГС-Т, ГГС-К)в комплекте с ИМ

C2H5SH

ИМ07-М

- А2

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 1 54-20 1 1;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки А в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

  • 3) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-Т;

  • 4) ГГС-К - рабочий эталон 1-го разряда - генератор тазовых смесей Г'ГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерении - 62151-15, исполнение ГГС-К;

  • 5) "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

  • 6) Пересчет значений содержания определяемого компонен та, выраженных в объемных долях,

млн’!, в массовую концентрацию, мг/м’, проводят по формуле

с = с ■

(-»М  У»)        /       Т

22,41 ■ 1 + — 1-760

1   273)

где   С(оо) - объемная доля определяемого компонента, млн"1;

С(Мисс) - массовая концентрация определяемого компонента, мг/м ’;

Р     - атмосферное давление, мм рт.ст.;

М    - молекулярная масса определяемого компонента, г/моль;

1     - температура окружающей среды, °C.

Таблица А.4 - Технические характеристики ГС для поверки газоанализаторов с преобразователями газовыми ПГФ-903У

Определяемый компонент

Диапазон измерений объемной доли опрс-деляемого компонента

Номинальное значение объемной доли определяемого компонента в ГС. пределы допускаемого отклонения

1 101 'ре 111 ность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС № 1

ГС №2

ГС №3

Изобутилен (i-C4H8)

От 0 до

19,3 млн'1

(от 0 до 45 мг/м3)

пнг -

воздух

-

Марка А по

ГУ 6-21-5-85

10 млн'1 ±

30 % отн.

14,8 млн'1 ±

30 % отн.

±7,5 % от! 1.

ГСО 10539-2014 (изобутилен - воздух)

От 0 до 172

млн'1

(от 0 до 400 мг/м3)

ПНГ-

13 оз дух

-

Марка А по

ТУ 6-21-5-85

33 млн'1 ±

30 % отн.

±7,5 % отн.

ГСО 10539-2014 (изобутилен - воздух)

150 млн1 ±

15 % O'Ti 1

±7 % отн.

ГСО 10540-2014 (изобутилен - воздух)

От 0 до 2000 млн'(от

0 до 4660 мг/м*’)

ПНГ -

воздух

-

Марка А по

ТУ 6-21-5-85

33 млн'1 ±

30 % отн.

±7,5 % отн.

ГСО 10539-2014 (изобутилен - воздух)

1870 млн’1 ±

7 % отн

±5 % отн.

ГСО 10540-2014 (изобутилен - воздух)

Этилен

(С2Н2)

От 0 до 171 млн'1

(от 0 до 200

мг/м’’)

ПНГ -

воздух

i

Марка А по

ТУ 6-21-5-85

0,0085 % ±

20 % отн.

0,0142 %±   ±(-15,15Х

20 % отн.    ; т4.015) % отн.

ГСО 10248-

2013

Бензол (СбНб)

От 0 до 9,3 млн'1

(от 0 до 30 мг/м*’)

ПНГ -

воздух

Марка А по

ТУ 6-21-5-85

0,00012 % ±30 % отн.

0,00072        ^(-1 1 1 1,1Х

30 % отн.      -t-5,1 1) % отн.

ГСО 10366-

2013

Определяемый компонент

Диапазон измерений объемной доли опре-деляемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

ГС№1

ГС №2

ГС №3

Метил-меркаптан (CH3SH)

От 0 до 4 млн’1

(от 0 до 8 мг/мД

пнг-

воздух

-

Марка А по

ТУ 6-21-5-85

0,35 млн’1 ±

15% отп.

3,5 млн’1 ±

15 % отп.

±7 % отп.

ГГС (исп.

ГГС-Т, ГГС-

1<) в комплекте с ИМ

CH3SH ИМ39 -М-Б

Этилмер-каптан (C2H5SH)

От 0 до 3,9 млн’1

(от 0 до 10

мг/м3)

ПНГ -

воздух

-

Марка А по

ТУ 6-21-5-85

0,35 млн'1 ±

15 % отп.

3,4 млн'1 ±

15 % отп.

±7 % отп.

ГГС (исп.

ГГС-Т, ГГС-1<) в комплекте с ИМ

C2II5SH

ИМ07 - М -

А2

Диэти-ламин (C4H11N)

От 0 до 50 млн’1 (от 0 до 150 мг/мД

азот

О.ч., сорт 1-й по ГОСТ 9293-74

8,2 млн’1 ±

20 % отп.

х4 % Ol li.

ГСО 10657-

2015

41,6 млн'1 ±

20 % отп.

-1:2,5 % отп.

ГСО 10657-

2015

Сероуглерод (CS2)

От 0 до 15 млн'1 (от Одо 47 мг/м3)

ПНГ -

воздух

-

Марка А по

ТУ 6-21-5-85

2,7 млн’1 ±

15 % отп.

13,1 млн'1 х i ±5 % отп. 15%отн.

ГГС (исп. ГГС-Т, ГГС-

. К) в комплекте с ИМ CS2 ИМ41 - М-

А2

Определяемый компо-

Диапазон измерений объемной

доли опре-деляемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность

аттестации

Номер ГС по реестру ГСО или источник ГС

нент

ГС №1

ГС №2

ГС №3

Фенол

(СбНбО)

От 0 до 4 млн’'(от

ИНГ -

воздух

-

Марка А по

ТУ 6-21-5-85

0 до 15,6

мг/м’)

0,22 млн’1 ±

15 % отн.

и; 7 % ОТН.

ГГС (иен.

ГГС-Т, ГГС-

К) в комплекте с ИМ

СбНбО ИМ89

- М - А2

3,5 мл и’1 ±

1 5 % отн.

тг5 % отн.

ГГС (иен.

ГГС-Т, ГГС-К) в комплекте с ИМ

СбНбО ИМ89

- М - А2

Тет-рафторэти лен (C2F4)

От 0 до 40 млн’1 (от 0 до 166

азот

О.ч., сорт 1-й по ГОСТ 9293-74

мг/м3)

6 млн’1 ± 15 % отн.

±4 % отн.

ГСО 10656-

2015

33,4 млн’1 ±

15 % отн.

т2,5 % отн.

ГСО 10656-

2015

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

ГС №1

Погрешность

аттестации

Примечания:

  • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭ Г 154-201 I;

  • 2) Поверочный нулевой газ (ПНГ) - воздух марки А в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

  • 3) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей 14 С, регистрационный номер в Федеральном информационном фонде но обеспечению единства измерений - 62151-15, исполнение ГГС-Т;

  • 4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей Г ГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-К;

  • 5) "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

  • 6) Пересчет значений содержания определяемого компонен та, выраженных в объемных до-

    лях, млн'

    где

    в массовую концентрацию, мг/м’, проводят по формуле

    С = С_____-

    22,41-1 Р:---------- 1-760

    I 273 J

    • - объемная доля определяемого компонента, млн'1;

    • - массовая концентрация определяемого компонента, мг/'м

    • - атмосферное давление, мм рт.ет.;

    • - молекулярная масса определяемого компонента, г/моль;

    • - температура окружающей среды, °C.

    С(об)

    С(.масс)

    Р м t

Таблица А.5 - Технические характеристики эквивалентных ГС пропан - воздух для периодической поверки газоанализаторов с преобразователями газовыми ПГО-903У-нсфтепродукты

Определяемый

компонент

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %

Пределы допускаемой основной погрешности

Номер по реестру ГСО или источник получения ГС

ГС № 1

ГС № 2

Пары бензина не-

ПНГ - воздух

Марка Б по ТУ 6-21-5-82

этилированного

0,78 %± 5 %

отн.

± ] ,5 % отн.

ГСО 10262-2013

Пары топлива ди-

ПНГ - воздух

Марка Б но ТУ 6-21-5-82

зельного

0,55 % ± 5 %

ото.

±1.5 % отн.

ГСО 10262-2013

Пары керосина

ПНГ - воздух

Марка Б по ТУ 6-21-5-82

0,64 % ± 5 %

отн.

± 1,5 "-о отн.

ГСО 10262-2013

Пары       уайт-

ПНГ - воздух

Марка Б по ТУ 6-21-5-82

спирита

0,58 % ± 5 %

отн.

± 1,5 % отн.

ГСО 10262-2013

Пары топлива для

ПНГ - воздух

Марка Б по ТУ 6-21-5-82

реактивных двигателей

0,58 % ± 5 %

отн.

± 1,5 % отн.

ГСО 10262-2013

Пары бензина ав-

ПНГ - воздух

Марка Б по ТУ 6-21-5-82

томобильного

0,72 %± 5 %

ОТЫ.

± 1,5 % отн.

ГСО 10262-2013

Пары    бензина

ПНГ - воздух

Марка Б по ТУ 6-21-5-82

авиационного

0,67 % ± 5 %

отн.

± 1,5 % отн.

ГСО 10262-2013

Примечания

  • 1) Допускается использование в качестве ГС № i вместо ПН Г - воздух марки Б по ТУ 6-21-5-82 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

  • 2) - бензин неэтилированный по ГОСТ Р 51866-2002,

  • - топливо дизельное по ГОСТ 305-2013,

  • - керосин по ГОСТ Р 52050-2006,

  • - уайт-спирит по ГОСТ 3 134-78,

  • - топливо для реактивных двигателей по ГОСТ 10227-86,

  • - бензин автомобильный по техническому регламен ту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",

  • - бензин авиационный по ГОСТ 1012-2013.

Приложение Б

(обязательное)

Диапазоны измерений и пределы допускаемой погрешности газоанализаторов

Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с термокаталитическим сенсором

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной

погрешности

% (об.д.)

% НКПР

% (об.д.)

%

НКПР

ПГТ-903У-метан

СПз

От Одо 2,2

От 0 до 50

±0,22

±5

ПГТ-903У-пропан

СзНк

От 0 до 0,85

От 0 до 50

±0,085

±5

ПГТ-903У-водород-4

Н2

От 0 до 2,0

От 0 до 50

±0,2

±5

ПГТ-903У-гексан

СбНн

От 0 до 0,5

От 0 до 5 0

±0,05

±5

ПГТ-903 У-ацетилен

С2Н2

От 0 до 1,15

От 0 до 50

±0,1 15

±5

ПГТ-903У акрилонитрил

C3H3N

От 0 до 1,4

От 0 до 50

±0,14

±5

Примечания:

1) Диапазон показаний для всех определяемых компонен тов от 0 до 100 % НК11Р, 3) Значения НКПР для определяемых компонентов по ГОС'Г 30852.19-2002.

Таблица Б.2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с оптическим сенсором

Тип преобразователя

Определяе

мый компо

нент

Диапазон показаний содержания определяемого компонента

Диапазон измерений соде ржа 1111 я о п редез i я -емого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (%

НКПР)

отиоси-тельпой,

%

ПГО-903У-

метан

СН4

От 0 до 4,4 %

(об.д.) (от 0 до 100 % НКПР)

От 0 до 2,2

включ.

От 0 до 50

включ.

±0,22 (±5)

Св. 2,2 до

4,4

Св. 50 до

100

-

±10

ПГО-903У-

пропан

СзНя

От 0 до 1,7 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

0,85 включ.

От 0 до 50 включ.

±0,085 (±5)

Св. 0,85 до

1,7

Св. 50 до

100

-

±10

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

%НКПР

абсолютной, % (об.д.) (%

НКПР)

относительной,

%

ПГО-903У-

гексан

СбН14

От 0 до 1,0 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до 0,5

включ.

От 0 до 50

включ.

±0,05 (±5)

Св. 0,5 до

1,0

Св. 50 до

100

-

±10

ПГО-903У-

ацетилен

С2Н2

От 0 до 2,3 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

1,15 включ.

От 0 до 50 включ.

±0,115 (±5)

Св. 1,15 до

2,3

Св. 50 до

100

-

±10

ПГО-903У-

этан

СгНб

От 0 до 2,5 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

1,25 включ.

От 0 до 50

включ.

±0,125 (±5)

Св. 1,25 до

2,5

Св. 50 до

100

-

-

ПГО-903У-

бутан

С4Н10

От 0 до 1,4 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до 0,7

включ.

От 0 до 50 включ.

±0,07 (±5)

Св. 0,7 до

1,4

Св. 50 до

100

-

-

ПГО-903У-

изобутан

С4Н10

От Одо 1,3 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

0,65 включ.

От 0 до 50

включ.

±0,065 (±5)

Св. 0,65 до

1,3

Св. 50 до

100

-

ПГО-903У-

пентан

С5Н12

От 0 до 1,4 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до 0,7

включ.

От 0 до 50 включ.

±0,07 (±5)

Св. 0,7 до

1,4

Св. 50 до

100

-

-

ПГО-903У-

циклогексан

СбН12

От 0 до 1,2 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до 0,6

включ.

От 0 до 50 включ.

±0,06 (±5)

Св. 0,6 до

1,2

Св. 50 до

100

-

ПГО-903У-

гептан

С7н16

От 0 до 1,1 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

0,55 включ.

От 0 до 50 включ.

±0,055 (±5)

Св. 0,55 до

1,1

Св. 50 до

100

_

-

Тип

преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (%

НКПР)

относительной,

%

ПГО-903У-

пропилен

СзНб

От 0 до 2,0 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до 1,0

включ.

От 0 до 50 включ.

±0,1 (±5)

Св. 1,0 до 2,0

Св. 50 до

100

-

-

ПГО-903У-

метанол

СНзОН

От 0 до 5,5 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

2,75 включ.

От 0 до 50

ВКЛ1ОЧ.

±0,275 (±5)

Св. 2,75 до

5,5

Св. 50 до

100

-

-

ПГО-903У-

этанол

С2Н5ОН

От 0 до 3,1 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

1,55 включ.

От 0 до 50 включ.

±0,155 (±5)

Св. 1,55 до

3,1

Св. 50 до

100

-

-

ПГО-903У-

этилен

С2Н4

От 0 до 2,3 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до 1,15 включ.

От 0 до 50 включ.

±0,115 (±5)

Св. 1,15 до

2,3

Св. 50 до

100

-

-

ПГО-903У-

толуол

CvHs

От 0 до 1,1 %

(об.д.) (от 0 до 100

% НКПР)

От 0 до

0,55 включ.

От 0 до 50 включ.

±0,055 (±5)

Св. 0,55 до U

Св. 50 до

100

-

-

ПГО-903У-

бензол

СбНб

От 0 до 1,2 % (об.д.) (от 0 до 1 00 % НКПР)

От 0 до 0,6

включ.

От 0 до 50 включ.

±0,06 (±5)

Св. 0,6 до

1,2

Св. 50 до

100

-

-

ПГО-903У-

ацетон

СНзСОСНз

От 0 до 2,5 %

(об.д.) (от 0 до 100 % НКПР)

От 0 до

1,25 включ.

От 0 до 50 включ.

±0,125 (±5)

Св. 1,25 до

2,5

Св. 50 до

100

-

-

ПГО-903У-

этилбензол

CgHio

От 0 до 1,0 %

(об.д.) (от 0 до 100 % НКПР)

От 0 до 0,5 включ.

i

От Одо 50 включ.

i

±0,05 (±5)

! Св. 0,5 до

1,0

Св. 50 до

100

i

-

Тип преобразователя

Определяемый компо

нент

Диапазон показаний содержания определяемого компонента

Д и а п аз о н изм е р е н и й содержа! 1 ия определяемого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (% НКПР)

относительной, о/ /0

ПГО-903У-метилтретбу-тиловый эфир

С5Н12О

От Одо 1,5 % об.Д.

(от Одо 100%

НКПР)

От 0 до

0,75 %

включ.

От 0 до 50 включ.

±0,075 (±5)

Св. 0,75 до 1,5 %

Св. 50 до

100

-

ПГО-903У-пара-ксилол

n-CgHio

От 0 до 1,1 % об.д.

(от 0 до 100 %

НКПР)

От 0 до

0,55 %

От 0 до 50 включ.

±0,055 (±5)

-

Св. 0,55 до 1,1 %

Св. 50 до

100

-

-

ПГО-903У-орто-ксилол

o-CsHio

От 0 до 1,0 % об.д.

(от 0 до 100 % НКПР)

От 0 до

0,5 %

От 0 до 50 включ.

±0,05 (±5)

-

Св. 0,5 до

1,0 %

Св. 50 до

100

ПГО-903У-изопропило-вый спирт

СзНкО

От 0 до 2,0 % об.д.

(от 0 до 100 %

НКПР)

От 0 до 1,0% включ.

От 0 до 50 включ.

±0,1 (±5)

Св. 1,0 до 2,0 %

Св. 50 до

100

-

-

ПГО-903У-диоксид углерода

СО2

От 0 до 2 % об.д.

О г 0 до 2 %

±(0,03+

0,05Сх) % об.д.

ПГО-903У-диоксид углерода

От 0 до 5 % об.д.

От 0 до 5 %

±(0,03+

0,05Сх) % об.д.

Тип преобразователя

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Д и а п а з о и и з м е р с н и й содержа 11ия on редезi я-емого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (%

НКПР)

относительной,

%

ПГО-903У-нефтепродук-ты')

пары бензина неэтилированного

от 0 до 100 %

НКПР

От 0 до 50 в ключ.

±5 % НКПР

-

Св. 50 до

100

-

-

пары топлива дизельного

от 0 до 100 %

НКПР

От 0 до 50

включ.

±5 % НКПР

-

Св. 50 до

100

-

-

пары керосина

от 0 до 100 %

НКПР

-

От 0 до 50 включ.

±5 % НКПР

-

-

Св. 50 до

100

-

-

пары уайт-спирита

от 0 до 100 %

НКПР

-

От 0 до 50 включ.

±5 % НКПР

-

-

Св. 50 до

100

-

-

пары топлива для реактивных двигателей

от Одо 100%

НКПР

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до

100

-

-

пары бензина автомобильного

от 0 до 100 %

НКПР

От 0 до 50 включ.

±5 % НКПР

-

Св. 50 до

100

-

пары бензина авиационного

от 0 до 100 %

НКПР

От 0 до 50 включ.

±5 % НКПР

Св. 50 до

100

-

Тип преобразователя

Определяемый компо

нент

Диапазон показаний содержания определяемого компонента

Д и а п азо н изм е рс 11 и й содержа 11 ия о предел я -смого компонента

Пределы допускаемой основной погрешности

% (об.д.)

% НКПР

абсолютной, % (об.д.) (%

НКПР)

относительной,

%

Примечания:

9 градуировка газоанализаторов с ПГО-903У- нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

  • - бензин неэтилированный по ГОСТ Р 51866-2002,

  • - топливо дизельное по ГОСТ 305-2013,

  • - керосин по ГОСТ Р 52050-2006,

  • - уайт-спирит по ГОСТ 3 134-78,

  • - топливо для реактивных двигателей по ГОСТ 10227-86,

  • - бензин автомобильный по техническому регламен ту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту",

  • - бензин авиационный по ГОСТ 1012-2013;

  • 2) Сх-значение содержания определяемого компонента на входе газоанализатора.

  • 3) Значения НКПР для определяемых компонентов но ГОСТ 30852.19-2002.

Таблица Б.З - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с электрохимическим сенсором

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой о с н о в и о и г ю г р е ш н о ст и

объемной

доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903У-сероводород-10

H2S

От 0 до 2,1 млн-1 включ.

От 0 до 3,0 включ.

±0,75 мг/м3

-

Св. 2,1 до 7 млн'1

Св. 3,0 до 10

-

±25 %

ПГЭ-903У-сероводород-20

От 0 до 2,1 млн'1 включ.

От 0 до 3,0

включ.

±0,75 мг/м"

-

Св. 2,1 до 20

млн'1

Св. 3,0 до 28,3

-

±25 %

ПГЭ-903У-сероводород-45

От 0 до 7 млн'1 включ.

От 0 до 10 включ.

±2,5 мг/м"

-

Св. 7 до 32

млн'1

Св. 10 до 45

Г

±25 %

ПГЭ-903У-сероводород-50

От 0 до 7 млн'

1 включ.

От Одо 10

включ.

±2,5 мг/м?

-

Св. 7 до 50

млн’1

Св. 10 до 70,7

±25 %

Тип

преобразователя

Определяемый компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903У-сероводород-85

H2S

От 0 до 7 млн’ ' включ.

От 0 до 10 включ.

±2,5 мг/м3

-

Св. 7 до 61

млн’1

Св. 10 до 85

-

±25 %

ПГЭ-903У-сероводород-100

От 0 до 7 млн’1 включ.

От Одо 10 включ.

±2,5 мг/м3

-

Св. 7 до 100 млн’1

Св. 10 до

141,4

-

±25 %

ПГЭ-903У-

кислород

О2

От 0 до 3 0 %

-

±(0,2±0,04Сх)

% (об.д.)

-

ПГЭ-903У-

водород

н2

От 0 до 2 %

-

±(0,2+0,04Сх)

% (об.д.)

-

ПГЭ-903У-оксид углерода

СО

От 0 до 17 млн’1 включ.

От 0 до 20 включ.

±5 мг/м3

-

Св. 17 до 103 млн’1

Св. 20 до 120

±25 %

ПГЭ-903У-

диоксид азота

no2

От 0 до 1 млн’

1 включ.

От 0 до 2 включ.

±0,5 мг/м3

-

Св. 1 до 10,5 млн’1

Св. 2 до 20

±25 %

ПГЭ-903У-диоксид серы

SO2

От 0 до 3,8 млн’1 включ.

От 0 до 10 включ.

±2,5 мг/м3

-

Св. 3,8 до

18,8 млн’1

Св. 10 до 50

-

±25 %

ПГЭ-903У-аммиак-0-70

NH3

От 0 до 28 млн’1 включ.

От 0 до 20 включ.

±5 мг/м3

Св. 28 до 99 мл н’1

Св. 20 до 70

-

±25 %

ПГЭ-903У-аммиак-0-500

От 0 до 28 млн’1 включ.

От 0 до 20

включ.

±5 мг/м3

Св. 28 до 707 млн’1

Св. 20 до 500

-

±25 %

ПГЭ-903У-хлор

С12

От 0 до 0,33 млн’1 включ.

Ол' 0 до 1

включ.

±0,25 мг/м3

Св. 0,33 до 10 млн’1

Св. 1 до 30

i

±25 %

Тип преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной

доли

массовой концентрации,

.Mr/'.MJ

абсолютной

относительной

ПГЭ-903У-хлорид водорода

НС1

От 0 до 3,3 млн’1 включ.

От 0 до 5

включ.

±0,75 мг/м3

Св. 3,3 до 30 млн'1

Св. 5 до 45

-

±25 %

ПГЭ-903У-фторид водорода

HF

От 0 до 0,6 млн’1 включ.

От 0 до 0,5

включ.

±0,12 мг/м3

Св. 0,6 до 10 млн'1

Св. 0,5 до 8,2

-

±25 %

ПГЭ-903У-формальдегид

СН2О

От 0 до 0,4 млн’1 включ.

От 0 до 0,5

включ.

±0,12 мг/м3

Св. 0,4 до 10 млн’1

Св. 0,5 до

12,5

-

±25 %

ПГЭ-903У-ОКСИД

азота

NO

От 0 до 4 млн’1 включ.

От 0 до 5

включ.

±1,25 мг/м3

Св. 4 до 100 млн’1

Св. 5 до 125

-

±25 %

ПГЭ-903У-оксид

этилена

С2Н4О

От 0 до 1,6 млн’1 включ.

От 0 до 3

включ.

±0,75 мг/.\г’

Св. 1,6 до

100 млн’1

Св. 3 до 183

±25 %

ПГЭ-903У-несимметричный диметилгидразин

C2H8N2

От 0 до 0,12 млн’1 включ.

От 0 до 0,3

включ.

±0,075 mi7mj

Св. 0,12 до

0,5

Св. 0,3 до

1,24

-

±25 %

ПГЭ-903У-

метанол

СНзОН

От 0 до 11,2 млн’1 включ.

От 0 до 15 включ.

±3,75 мг/м3

Св. 11,2 до    Св. 15 до 133

100 млн’1

-

±25 %

ПГЭ-903У-метилмеркаптан

CHsSH

От 0 до 0,4 млн’1 включ.

От 0 до 0,8

включ.

±0,2 мг/хг’

Св. 0,4 до 4,0 млн'1

Св. 0,8 до 8,0

-

±25 %

Тип

преобразователя

Определяемый

компонент

Диапазон измерении содер- i      г.

1          1   1      Пределы допускаемой

жания определяемого ком- <

1                       основной погрешности

понеита

объемной

доли

массовой концентрации, мг/хГ

абсолютной

относительной

ПГЭ-903У-этилмеркаптан

C2H5SH

От 0 до 0,4 млн'1 включ.

От 0 до 1,0 включ.

±0,25 мг/м3

Св. 0,4 до

3,9 млн’1

Св. 1,0 до 10,0

-

±25 %

Примечания:

  • 1) Сх-значение содержания определяемого компонента на входе газоанализатора, объемная доля, %

  • 2) Пересчет значений содержания определяемого компонента в воздухе рабочей зоны, выраженных в единицах массовой концентрации, мг/м?, в единицы объемной доли, мшГ1, выполнен согласно ГОСТ 12.1.005-88 для условий 20 °C и 760 мм рт. ст.

2) Газоанализаторы с установленными преобразователями газовыми с электрохимическими сенсорами обеспечивают измерение характеристик с диапазонами и точностью, предусмотренными пунктом 43 Приказа Министерства здравоохранения и социального развития № 1034н от 09.09.2011 г. в температурном диапазоне от 15 до 25 °C.

Таблица Б.4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов с фотоионизационным сенсором

Тип преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной

погрешности

объемной до

ли

массовой концентрации, м гАГ

абсолютной

относительной

ПГФ-903У-изобутилен-0-20

ГСЖ»

От 0 до 19,3

МЛ II'1

От 0 до 45

±12 мгАГ

-

ПГФ-903У-

изобутилен-0-200

От 0 до 43 млн'1 включ.

От 0 до 100 включ.

±25 мг/м3

-

Св. 43 до 172 мл н'1

Св. 100 до 400

±25 %

ПГФ-903У изобутилен-0-2000

От 0 до 43 млн'1 включ.

От Одо 100 включ.

±25 мг/м?

-

Св. 43 до 2000 млн'1

Св. 100 до 4660

-

±25 %

ПГФ-903У-этилен

С2Н4

От 0 до 86 млн'1 включ.

От 0 до 100 включ.

±25 мгАГ

-

Св. 86 до 171 млн'1

Св. 100 до 200

±25 %

ПГФ-903У-бензол

СбНб

От 0 до 1,5 млн'1 включ.

От 0 до 5

включ.

±1,25 mi м'

-

Св. 1,5 до 9,3 млн'1

Св. 5 до 30

-

±25 %

Тип

преобразователя

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной

погрешности

объемной до

ли

массовой концентрации, м г/.м ■’

абсолютной

относительной

ПГФ-903У-

метилмеркаптан

CI-hSH

От 0 до 0,4 млн'1 включ.

От 0 до 0,8

включ.

±0,2 мг/м3

-

Св. 0,4 до 4,0 млн'1

Св. 0,8 до 8,0

-

±25 %

ПГФ-903У-этилмеркаптан

C2H5SH

От 0 до 0,4 млн'1 включ.

От 0 до 1,0

включ.

±0,25 мг/'м3

-

Св. 0,4 до 3,9 млн'1

Св. 1,0 до 10,0

-

±25 %

ПГФ-903У-

диэтиламин

C4H11N

От 0 до 9,8 млн'1 включ.

От 0 до 30

включ.

±7,5 мг/м3

-

Св. 9,8 до 50 млн'1

Св. 30 до 150

-

±25 %

ПГФ-903У-

сероуглерод

CS2

ОтО до 3,1 млн'1 включ.

От 0 до 10 включ.

±2,5 мг/м3

-

Св. 3,1 до 15 млн'1

Св. 10 до 47

-

±25 %

ПГФ-903У-фенол

СбНбО

От 0 до 0,25 млн'1 включ.

От 0 до 1

включ.

±0,25 мг/м3

-

Св. 0,25 до 4 млн'1

Св. 1 до 15,6

±25 %

ПГФ-903У-тетрафторэтилен

C2F4

От 0 до 7,2 млн'1 включ.

От 0 до 3 0 включ.

±7,5 мг/м3

-

Св. 7,2 до 40 млн'1

Св. 30 до 166

-

±25 %

Примечания:

  • 1) Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн'1, выполнен для условий 20 °C и 760 мм рт. ст.

  • 2) Газоанализаторы с установленными преобразователями газовыми с фотоионизационными сенсорами не могут быть использованы для измерения ПДК в воздухе рабочей зоны, используются для измерения содержания определяемого компонента при аварийной ситуации.

40

1

   собрать схему, приведенную на рисунке 1;

2

   с помощью насадки подать на вход:

-для всех газоанализаторов, кроме газоанализаторов с установленными преобразователями газовыми ПГО-903У- нефтепродукты, ГС, указанные в таблицах А.1 - А.4 Приложения А в последовательности №№ 1 -2-3:

-для газоанализаторов с установленными преобразователями газовыми ПГО-903У-нефтепродукты -ГС, указанные в таблице А.5 Приложения А в последовательности №№ 1 - 2, с расходом (0,45±0,05) дм3 4 5 / мин'1 в течение не менее утроенного Тощ;

3

   зафиксировать установившиеся показания газоанализатора при подаче каждой ГС:

  • - цифровому дисплею газоанализатора;

  • - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

  • - по показаниям HART-коммуникатора (при наличии технической возможности);

  • - по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "ESP Commander"(npn наличии технической возможности);

4

   по значению выходною) токовою) сигнала рассчитать значение содержания определяемого компонента на входе газоанализатора по формуле (I);

5

   рассчитать основную погрешность газоанализатора ио формхлам (2) и (3) с учетом (4). Результаты считают положительными, если:

-основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в Приложении Б;

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
