УТВЕРЖДАЮ

Руководитель

Менделеева"

_ Н.И. Ханов ноября 2012 г.

Государственная система обеспечения единства измерений Г азоанализаторы портативные многоканальные GMI модели GT и PS200 МЕТОДИКА ПОВЕРКИ

МП-242-1441-

Разработал

Инженер

А.Л. Матвеев

Санкт-Петербург 2012 г.

СОГЛАСОВАНО Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ! Менделеева"

ГЦИ СИ ФГУП "ВНИИМ

Л.А. Конопелько 01" ноября 2012 г.

/О*

Настоящая методика поверки распространяется на газоанализаторы портативные многоканальные GM1 модели GT и PS200, выпускаемые фирмой «GMI Ltd.», Великобритания, и устанавливает методы их первичной поверки при ввозе на территорию РФ и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

Операции поверки

1.1

При проведении поверки должны бьггь выполнены операции, указ

аблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Обязательность проведения

при первичной поверке

в процессе эксплуатации

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

Хг да

нет

4 Определение метрологических характеристик

6.4

д

О г*

4.1 Определение основной погрешности газоанализатора

6.4.1

да

да

4.3 Определение времени установления показаний

да

нет

Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

Требования безопасности

Средства поверки

При проведении поверки необходимо соблюдать требования безопасности, предусмотренные "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей" и указаниями по технике безопасности, приведенными в эксплуатационной документации на средства поверки и поверяемые газоанализаторы.

Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

Не допускается сбрасывать ГС в атмосферу рабочих помещений.

При проведении поверки должны быть применены средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C

6

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2

6

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст.

6

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°C

6.4

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

6.4

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

6.4

Редуктор баллонный кислородный одноступенчатый БКО-50-4

6.4

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6х 1,5 мм

6.4

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм

6.4

Поверочный нулевой газ (ПНГ) - воздух марки Б, в баллонах под давлением по ТУ 6-21-5-85

6.4

Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

6.4

ГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92 (Приложение А)

Примечания:

  • 1) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, а ГСО-ПГС и ИМ - действующие паспорта;

  • 2) допускается применение других средств поверки, отличных от перечисленных, метрологические характеристики которых не хуже указанных.

Условия поверки

При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха, °C                                        20 ± 5

относительная влажность окружающего воздуха, %                        от 30 до 80

атмосферное давление, кПа                                              84,4 до 106,7

расход ГС (если не указано иное), дм3/мин                                     0,5 ± 0,1

Время подачи ГС (если не указано иное) не менее утроенного Тодд (см. приложение В, метрологические характеристики газоанализатора) поверяемого измерительного канала газоанализатора.

Подготовка к поверке

Выполнить мероприятия по обеспечению условий безопасности.

Проверить наличие паспортов и сроки годности ГС в баллонах под давлением. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

Выдержать газоанализатор при температуре поверки в течение не менее 4 ч. Подготовить газоанализатор к работе в соответствии с эксплуатационной документацией.

6.1

Проведение поверки

Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие газоанализатора следующим требованиям:

комплектность газоанализатора должна соответствовать руководству по эксплуатации (при первичной поверке);

маркировка должна соответствовать требованиям руководства по эксплуатации; газоанализатор не должен иметь повреждений, влияющих на работоспособность. Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

  • 6.2 Опробование

    затора, для чего включают газоанализатор, после чего запускается режим самодиагностики и газоанализатор проверяет сигнальные светодиоды, акустический и вибрационный сигналы:

    • - на дисплее отображается название газоанализатора, его заводской номер, версия программного обеспечения уровень зарада батареи;

    • - установленные дата и время;

    • - дата последней калибровки;

    Примечание: единица измерений объемной доли определяемого компонента млн'1 на дисплее газоанализатора отображается как ppm, единица измерений довзрывоопасной концентрации метана % НКПР обозначается % НПВ.

    По окончанию процедуры самодиагностик: Результат опробования считают положи' ствуют сообщения об отказах и газоанализатор:

    6.3

    При опробовании проверяют общее функционирование газо;_____

    6.3.1

    6.3.2

    6.4

    _____:и прибор переходит в режим измерений, жительным, если во время самодиагностики отсут-•ы переходят в режим измерения.

    Подтверждение соответствия программного обеспечения

    Подтверждение соответствия ПО газоанализаторов проводится путем проверки соответствия ПО газоанализаторов тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа газоанализаторов.

    Для проверки соответствия ПО выполняют следующие операции:

    • - проводят визуализацию идентификационных данных ПО газоанализатора (отображение номера версии и контрольной суммы программного обеспечения на дисплее при включении газоанализатора);

    • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа). Номер версии программного обеспечения должен быть не ниже указанного в описании типа.

    Определение метрологических характеристик

6.4.1        Определение основной погрешности газоанализатора

Определение основной погрешности газоанализатора проводят по схеме рисунка Б.1 или Б.2 Приложения Б в следующем порядке:

  • 1) собрать газовую схему, представленную на рисунке Б.1 или на рисунке Б.2 (в зависимости от модели поверяемого газоанализатора);

  • 2) подать на вход газоанализатора ГС № 1 (Приложение А, таблицы А.1 - А.2, соответственно поверяемому измерительному каналу) в последовательности:

- №№ 1-2-3-4-1—4 для измерительных каналов, для которых в таблицах А.1 - А.2 (приложение А) указаны четыре точки поверки;

- №№ 1-2-3-1-3 для измерительных каналов, для которых в таблицах А.1 - А.2 (приложение А) указаны три точки поверки.

Примечание -для газоанализатора модели PS200 ГС подавать напрямую, с расходом ч (0,5 ±0,1) дм3-мин , для газоанализаторов модели GT через тройник, при этом расход ГС установить таким образом, чтобы показания ротаметра 3 были в диапазоне от 0,05 до 0,15 дм3-мин-1.

  • 3) зафиксировать установившиеся показания газоанализатора при подаче каждой ГС;

  • 4) повторить операции по пп. 2) - 3) для всех измерительных каналов поверяемого газоанализатора.

Для измерительных каналов довзрывоопасной концентрации метана пересчитать действительное значение объемной доли метана, указанное в паспорте ГС, в единицы измерений довзрывоопасной концентрации метана, % НКПР, по формуле

Са -100

НКПР

(1)

где Суо(об д)  - действительное значение объемной доли метана, указанное в паспорте ГС, %;

НКПР - значение нижнего концентрационного предела распространения пламени для

метана по ГОСТ Р 51330.19-99, объемная доля метана, %.

Значение основной абсолютной погрешности газоанализатора в i-ой точке поверки Д(., % (об.д.), млн1, % НКПР, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле:

(2)

где С, - показания газоанализатора в i-ой точке поверки, объемная доля или довзрывоопас-

ная концентрация определяемого компонента, %, млн'1 или % НКПР;

Cf - действительное значение объемной доли определяемого компонента, указанное в

паспорте ГС, % или млн1.

Значение основной относительной погрешности газоанализатора <5, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле:

(3)

Результаты определения основной погрешности считают положительными, если полу

ченные значения основной погрешности не превышают значений, указанных в Приложении В.

6.4.2

Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности газоанализатора по п.6.4.1 при подаче ГС №1 и ГС №3 (для измерительных каналов для которых в таблицах А. 1 — А.2 Приложения А указаны 3 точки поверки) или ГС № 4 (для измерительных каналов для которых таблицах А.1 - А.2 Приложения А указаны 4 точки поверки) в следующем порядке:

  • 1) подать на газоанализатор ГС№3 (для измерительных каналов для которых в таблицах А.1 - А.2 Приложения А указаны 3 точки поверки) или ГС №4 (для измерительных каналов для которых в таблицах А. 1 - А.2 .Приложения А указаны 4 точки поверки), зафиксировать установившееся значение показаний газоанализатора;

  • 2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);

  • 3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора, не подавая ГС на датчик газоанализатора продуть газовую линию ГС №3 (для измерительных каналов для которых в таблицах А.1 - А.2 Приложения А указаны 3 точки поверки) или ГС №4 (для измерительных каналов для которых в таблицах А.1 - А.2 Приложения А указаны 4 точки поверки) в течение не менее 3 мин, подать ГС на датчик газоанализатора и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результат считают положительным, если время установления показании не превышает значений указанных в Приложении В.

7 Оформление результатов поверки                                Л

  • 7.3    При проведении поверки оформляют протокол результатов поверки произвольной формы.

  • 7.4    Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:

  • - перечень эталонов, с помощью которых произведена поверка газоанализатора;

  • - перечень влияющих факторов с указанием их значений;

  • - метрологические характеристики газоанализатора;

  • - указание на наличие Приложения — протокола поверки (при его наличии);

  • - дату поверки;

  • - наименование подразделения, выполнявшего поверку.

Свидетельство о поверке должно быть подписано:

На лицевой стороне:

  • - руководителем подразделения, производившего поверку,

  • - поверителем, производившим поверку;

На оборотной стороне:

  • - руководителем подразделения, производившего проверку (не обязательно),

  • - поверителем, производившим поверку.

  • 7.5    При отрицательных результатах газоанализаторы не допускают к применению и направляют в ремонт. В технической документации газоанализатора делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.

Приложение А

(обязательное)

Технические характеристики ГСО-ПГС, используемых при поверке газоанализаторов портативные многоканальные GMI модели GT и PS200 й*

Таблица А.1 - Технические характеристики ГС для поверки газоанализаторов модели PS200

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

--------

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру   ГСО

или   источник

ГС

ГС№1

ГС2

ст

ГС №3

ГС №4

Кислород (О2)

От 0 до 25 %

азот

Сорт 1 -й по

ГОСТ 9293-74

(12,5 ± 1,25)%

(23,75 it 1,25) %

-

±(-0,03-Х+ 1,15)% отн.

ГСО № 3726-87

Оксид углерода (СО)

От 0 до 1 000 млн’1

ПНГ

воздух

Марка Б по

ТУ 6-21-5-82

(47,5 ± 2,5) млн

г

± 2 % отн.

ГСО № 3844-87

(500 ± 50) млн'1

(950 ± 50) млн'

1

± 2 % отн.

ГСО № 3854-87

Сероводород

(H2S)

От 0 до 100 млн'1

ПНГ

воздух

Марка Б по

ТУ 6-21-5-82

(9,5 ± 0,5) млн

(50 ± 5) млн

(95 ± 5) млн

± 4 % отн.

ГСО №9172-2008

Метан (СН4)

От 0 до 50 %

НКПР

ПНГ воздух

-

Марка Б по

ТУ 6-21-5-82

(1,1^ 0,1)%

(2,1 ±0,1)%

-

± (-0,9Х+5,2) % отн.

ГСО № 3907-87

Примечание - изготовители и поставщики ГС - предприятия-производители ГС, прослеживаемых к государственному первичному эта-лону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01___

Таблица А.2 - Технические характеристики ГС для поверки газоанализаторов модели GT

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру   ГСО

или   источник

ГС

ГС№1

ГС2

ГС№3

ГС №4

Кислород (Ог)

От 0 до 25 %

азот

-

Сорт 1-й по

ГОСТ 9293-74

(12,5 ± 1,25)%

(23,75 ± 1,25)%

СН

-

± (-0,03-х + 1,15)% отн.

ГСО № 3726-87

Оксид углерода (СО)

От 0 до 500 млн’1

ПНГ

воздух

>>

Марка Б по

ТУ 6-21-5-82

(47,5 ± 2,5) млн’1

± 2 % отн.

ГСО № 3844-87

(250 ±^5) млн’1

(475   ±   25)

млн’1

± 2 % отн.

ГСО №3850-87

Сероводород (H2S)

От 0 до 100 млн’1

ПНГ воздух

р<>

-

Марка Б по

ТУ 6-21-5-82

(9,5 ± 0,5) млн'1^

(50 ± 5) млн'1

(95 ± 5) млн'1

± 4 % отн.

ГСО №9172-2008

Метан (СН4)

От 0 до 2,2 (от 0 до 50 % НКПР)

ПНГ воздух

Марка Б по

ТУ 6-21-5-82

(1,1 ± 0,1)

(2,1 ±0,1)%

-

± (-0,9-Х+5,2) % отн.

ГСО № 3907-87

От 0 до 100 %

азот

---&--

£

Сорт 1 -й по

ГОСТ 9293-74

(47,2,5) %

(92 ± 5) %

-

± (-0,02-Х+2,53) % отн

ГСО № 3894-87

Примечание - изготовители и поставщики ГС - предприятия-производители ГС, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ТЭТ 154-01__

  • 4 — троиник;

  • 5 — газоанализатор.

Приложение Б

(обязательное)

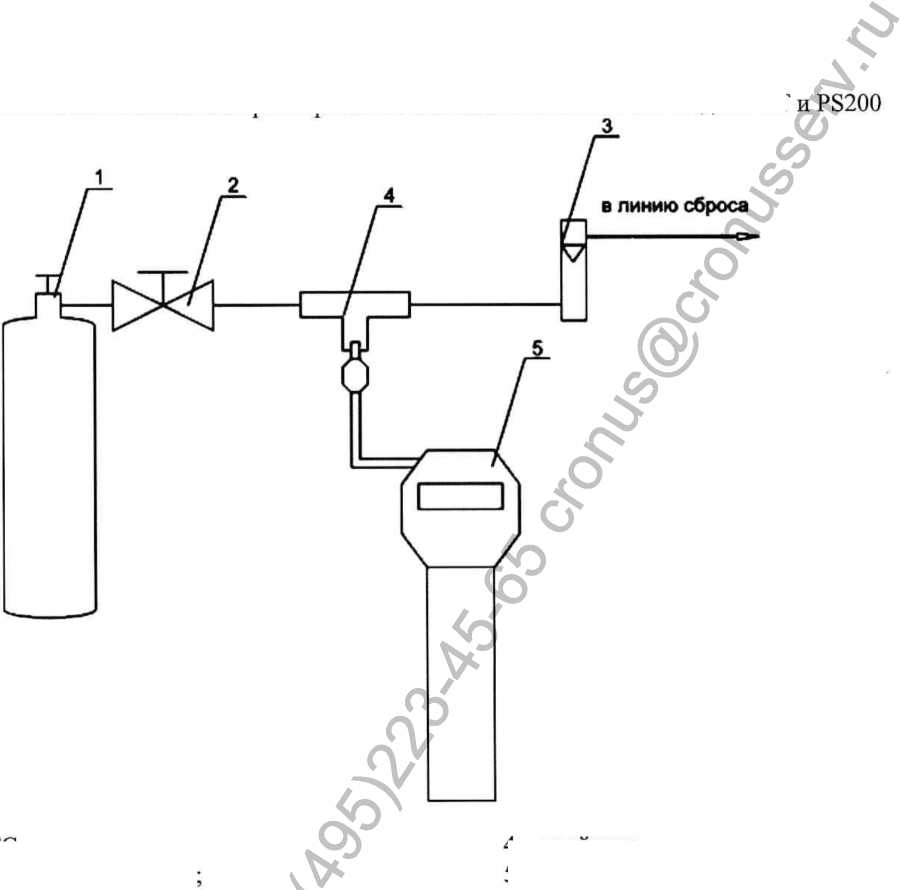

Схема подачи ГС на газоанализаторы портативные многоканальные GMI модели GT

  • 1 - баллон с ГС;

  • 2 - вентиль тонкой регулировки;

  • 3 - индикатор расхода (ротаметр РМ-А-0,063 Г УЗ);

Рисунок Б.1 - Схема подачи ГС на газоанализаторы модели GT

с?

- газоанализатор;

5 — насадка.

  • 1 — баллон с ГС

  • 2 - вентиль тонкой регулировки;

  • 3 - индикатор расхода (ротаметр РМ-А-0,063 гу3);

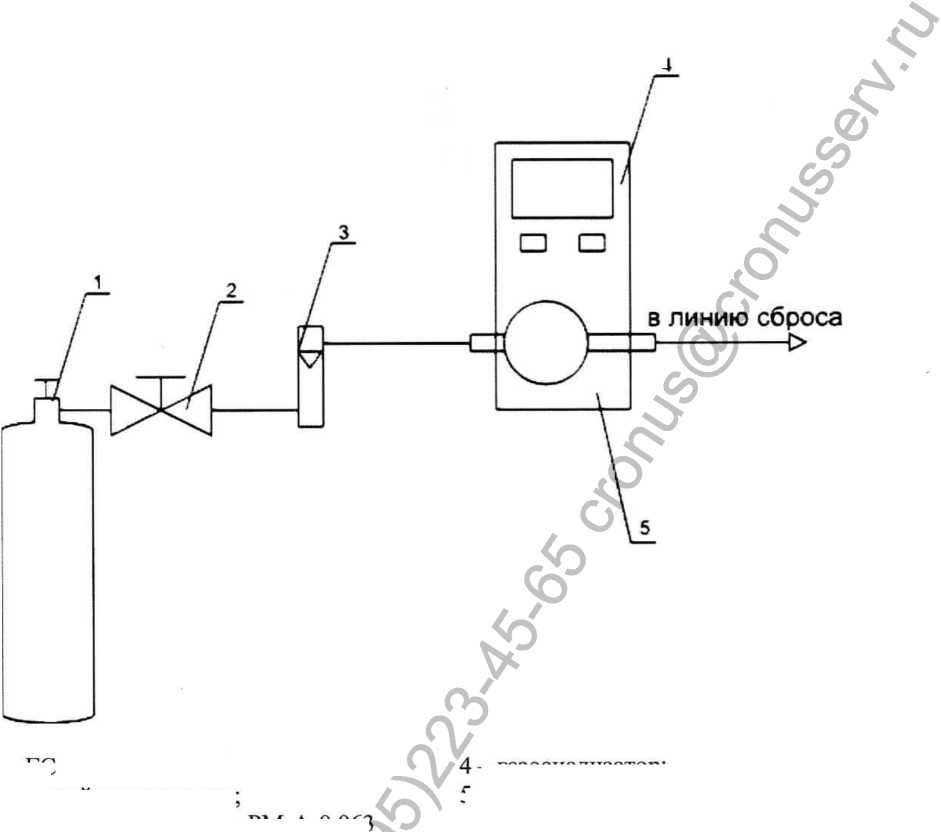

Рисунок Б.2 - Схема подачи ГС на газоанализаторы модели PS200

с?

Приложение В

(обязательное) Метрологические характеристики газоанализаторов

Таблица В.1 — Диапазоны показаний, измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний и цена наименьшего разряда цифрового индикатора газоанализаторов модели PS200

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента / довзрывоопас-ной концентрации

Диапазон измерений объемной доли определяемого компонента / до-взрывоопасной концентрации

Пределы допускаемой основной погрешности

Предел допускаемого вре-мени установления показаний

То,9д, С

Цена наимень шего разряда цифрового индикатора

Назначение

абсолютной

относи ситель тельной

Кислород

2)

От 0 до 25 %

От 0 до 25 %

± 0,6 %

(об.д.)

с

0

20

Г

0,1 %

Контроль воздуха рабочей зоны

Оксид углерода (СО)

От 0 до 1000

млн'1

От 0 до 50 млн’1

Св. 50 до 1000 млн'1

± 5 млн'1

£

*10%

40

1 млн’1

Контроль аварийных выбросов

Сероводород (H2S)

От 0 до 100

млн'1

От 0 до 10 млн*1

Св. 10 до 100

млн'1

± 2 млн'1

± 20 %

40

1 млн'1

Контроль

ПДКр.з.

Метан

(СН4)

От 0 до 100 %

НКПР

От 0 до 50 %

НКПР

_

"V5%

НКПР

20

0,1 %

НКПР

Контроль воздуха рабочей зоны

Примечание - значения НКПР для метана в соответствии с ГОСТ Р 51330.19-99.

Таблица В.2 - Диапазоны показаний, измерений, пределы допускаемой основной погрешности, предел допускаемого времени установления показаний и цена наименьшего разряда цифрового индикатора газоанализаторов модели GT

Определяемый компонент / параметр

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

Предел допускаемого времени установления показаний

То,9д5 С

Цена наимень^ шего разряда цифрового индикатора

Назначение

абсолютной

относи ситель тельной

Кислород (О2)

От 0 до 25

%

От 0 до 25 %

±0,6 % (об.д.)

20

0,1 %

Контроль воздуха рабочей зоны

Оксид углерода (СО)

От 0 до

2000 млн’1

От 0 до 50 млн'1

Св. 50 до 500 млн'1

±5 млн'1

± 10%

<£>

1 млн'1

Контроль аварийных выбросов

Сероводород (H2S)

От 0 до 100 млн'1

От 0 до 10 млн'1

Св. 10 до 100 млн'1

±2 млн'1

± 20 %

40

1 млн

Контроль

ПДК р.з.

Метан

(СН4)

От 0 до

2000 млн’1

не нормированы

1 млн

Поиск утечек

От 0 до 10000 млн'1

-

не нормированы

-

1 млн'1

Поиск утечек

От 0 до 100 %НКПР

От 0 до 50 %

НКПР

/■

±5%

НКПР

15

1 % НКПР

Контроль воздуха рабочей зоны

От 0 до 100

%

От 0 до 50 %

Св. 50 до 100

%

±5%

± 10%

25

1 %

Контроль воздуха рабочей зоны

Давление (избыточное)

От 0 до 150 мБар

(от 0 до 60 дюймов вод.ст.)

С?9

не нормированы

0,1 дюйма вод. ст.

Контроль избыточного давления при опрессовке трубопроводов

Примечании:

  • - значения НКПР для метана в соответствии с ГОСТ Р 51330.19-99;

  • - сенсоры на СО, H2S, СН4 поставляются по заказу.

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
