Мультиметры-калибраторы Fluke 771, Fluke 772, Fluke 773

МЕТОДИКА ПОВЕРКИ

МП-212/447-2010 г. Москва

2010

СОДЕРЖАНИЕ

зажимов клещевого типа

  • 5.3.2 Определение абсолютной погрешности измерения силы постоянного тока при помощи

измерительных разъемов

Настоящая методика поверки распространяется на мультиметры-калибраторы Fluke 771, Fluke 772, Fluke 773 (далее - мультиметры), изготовленные по технической документации фирмы «Fluke Corporation», США, и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

характеристики которых не хуже приведенных в таблице 2.

2. Все средства поверки должны быть исправны и поверены в установленном порядке.

1.1 При проведении поверки проводят операции, указанные в таблице 1 и применяют средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

№ п/п

Операции поверки

№ п/п методики

1

Внешний осмотр

5.1

2

Опробование

5.2

3

Определение метрологических характеристик

5.3

3.1

Определение абсолютной погрешности измерения силы постоянного тока при помощи зажимов клещевого типа

5.3.1

3.2

Определение абсолютной погрешности измерения силы постоянного тока при помощи измерительных разъемов

5.3.2

3.3

Определение абсолютной погрешности измерения напряжения постоянного тока

5.3.3

3.4

Определение абсолютной погрешности воспроизведения силы постоянного тока

5.3.4

3.5

Определение абсолютной погрешности воспроизведения напряжения постоянного тока

5.3.5

При несоответствии характеристик поверяемых мультиметров установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки.

Наименование воспроизводимой/ измеряемой величины

Диапазоны

воспроизведения/измерения

Пределы допускаемой абсолютной погрешности воспроизведения/измерения

Калибратор универсальный Fluke 5520А

5.3.1-5.3.3

Напряжение постоянного тока

0-3,299999 В

0-32,99999 В

А = + (0,001 lxlO’2xU + 2 мкВ) А = ± (0,0012х 10’2xU + 20 мкВ)

Сила постоянного тока

0-32,9999 мА

0 -329,999 мА

А = ± (0,01хЮ'2х1 + 0,25 мкА)

А = ± (0,01хЮ’2х1 + 25 мкА)

Мультиметр цифровой прецизионный 8508А

5.3.4-5.3.5

Напряжение постоянного тока

0-2В

0-20 В

А = ± (0,00035xl0‘2xU + 0,4 мкВ)

А = ± (0,00035х 10’2xU + 4 мкВ)

Сила постоянного тока

0-20 мА

0 -200 мА

А = ± (0,0014хЮ’2х1 + 0,04 мкА)

А = ± (0,0048хЮ'2х1 + 0,8 мкА)

Примечания

1. Допускается применять другие средства поверки, метрологические и технические

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке мультиметров допускают лиц, аттестованных на право поверки средств измерений электрических и магнитных величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правила эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки должны соблюдаться следующие условия:

  • • температура окружающей среды, °C

  • • атмосферное давление, кПа

  • • относительная влажность воздуха, % электропитание:

18-28;

85- 105;

30-80;

  • • однофазная сеть, В

  • • частота, Гц

  • • коэффициент несинусоидальности

198-242;

49,5-50,5; не более 5 %.

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим требованиям:

  • •  комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

  • •  отсутствие механических повреждений корпуса, лицевой панели, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу мультиметра или затрудняющих поверку;

  • •  разъемы не должны иметь повреждений и должны быть чистыми.

Мультиметры, имеющие дефекты, дальнейшей поверке не подвергаются, бракуются и направляются в ремонт.

5.2 Опробование

Проверить работоспособность ЖКИ и функциональных клавиш; режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать руководству по эксплуатации.

  • 5.3 Определение метрологических характеристик

5.3.1 Определение абсолютной погрешности измерения силы постоянного тока при помощи зажимов клещевого типа

Определение абсолютной погрешности измерения силы постоянного тока при помощи зажимов клещевого типа проводят при помощи калибратора универсального FLUKE 5520А методом прямых измерений в следующей последовательности:

• зажимы клещевого типа подключить к калибратору FLUKE 5520А (см. рисунок 1);

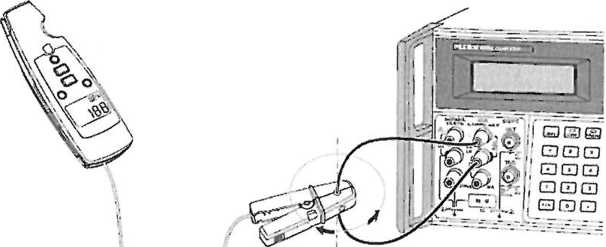

Рисунок 1 - Схема соединения приборов при определении абсолютной погрешности

измерения силы постоянного тока с помощью зажимов клещевого типа

  • • установить на выходе «AUX» калибратора универсального FLUKE 5520А значения силы постоянного тока 4 мА, 12 мА, 20 мА, 50 мА, 100 мА;

  • • зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • • абсолютную погрешность измерения силы постоянного тока определить по формуле

(1)

где

Хуст - значение по показаниям калибратора универсального FLUKE 5 520А; Хизм - значение по показаниям поверяемого мультиметра.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

5.3.2 Определение абсолютной погрешности измерения силы постоянного тока при помощи измерительных разъемов (только для модификаций Fluke 772, Fluke 773)

Определение абсолютной погрешности измерения силы постоянного тока при помощи измерительных разъемов проводят при помощи калибратора универсального FLUKE 5 520А методом прямых измерений в следующей последовательности:

  • • входные разъемы поверяемого мультиметра, предназначенные для измерения силы постоянного тока, соединить при помощи измерительных проводов с выходными разъемами «AUX» калибратора;

  • • на поверяемом мультиметре установить режим измерения силы постоянного тока;

  • • установить на выходе «AUX» калибратора универсального FLUKE 5520А значения силы постоянного тока 4 мА, 8 мА, 12 мА, 16 мА, 20 мА, 24 мА;

  • • зафиксировать значения силы тока, измеренные поверяемым мультиметром;

  • • абсолютную погрешность измерения силы постоянного тока определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

5.3.3 Определение абсолютной погрешности измерения напряжения постоянного тока (только для модификации Fluke 773)

Определение абсолютной погрешности измерения напряжения постоянного тока проводят при помощи калибратора универсального FLUKE 5520А методом прямых измерений в следующей последовательности:

  • • входные разъемы поверяемого мультиметра, предназначенные для измерения напряжения постоянного тока, соединить при помощи измерительных проводов с выходными разъемами «NORMAL» калибратора;

  • • на поверяемом мультиметре установить режим измерения напряжения постоянного тока;

  • • установить на выходе «NORMAL» калибратора универсального FLUKE 5520А значения напряжения постоянного тока 1 В, 8 В, 15 В, 22 В, 30 В;

  • • зафиксировать значения напряжения, измеренные поверяемым мультиметром;

  • • абсолютную погрешность измерения напряжения постоянного тока определить по формуле (1).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

5.3.4 Определение абсолютной погрешности воспроизведения силы постоянного тока (только для модификаций Fluke 772, Fluke 773)

Определение абсолютной погрешности воспроизведения силы постоянного тока проводят при помощи мультиметра цифрового прецизионного 8508А методом прямых измерений в следующей последовательности:

  • • выходные разъемы поверяемого мультиметра, предназначенные для воспроизведения силы постоянного тока, соединить при помощи измерительных проводов с входными разъемами мультиметра 8508А;

  • • на выходе поверяемого мультиметра установить значения силы постоянного тока 4 мА, 8 мА, 12 мА, 16 мА, 20 мА, 24 мА;

  • • зафиксировать значения силы тока, измеренные мультиметром 8508А;

  • • абсолютную погрешность воспроизведения силы постоянного тока определить по формуле

21 -^изм. -%-уст.                                                (2)

где Хуст - значение по показаниям поверяемого мультиметра;

Хизм - значение по показаниям мультиметра цифрового прецизионного 8508А.

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

5.3.5 Определение абсолютной погрешности воспроизведения напряжения постоянного тока (только для модификации Fluke 773)

Определение абсолютной погрешности воспроизведения напряжения постоянного тока проводят при помощи мультиметра цифрового прецизионного 8508А методом прямых измерений в следующей последовательности:

  • • выходные разъемы поверяемого мультиметра, предназначенные для воспроизведения напряжения постоянного тока, соединить при помощи измерительных проводов с входными разъемами мультиметра 8508А;

  • • на выходе поверяемого мультиметра установить значения напряжения постоянного тока

1 В, ЗВ, 5 В, 7 В, 10 В;

  • • зафиксировать значения напряжения, измеренные мультиметром 8508А;

  • • абсолютную погрешность воспроизведения напряжения постоянного тока определить по формуле (2).

Результаты поверки считать удовлетворительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в технической документации.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Положительные результаты поверки мультиметров-калибраторов Fluke 771, Fluke 772, Fluke 773 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики мультиметры-калибраторы к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении мультиметров в ремонт или невозможности их дальнейшего использования.

    Е.В.Котельников

7Начальник лаборатории № 447 ГЦИ СИ ФГУ «Ростест-Москва»
