Методика поверки «Комплексы оперативного контроля "Эксперт Д"» (НВРС.422210.001 ДМП)

Утверждаю

“Эксперт Д”

МЕТОДИКА ПОВЕРКИ

(НВРС.422210.001 ДМП)

1 Операции поверки

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта методики
  Внешний осмотр	6.1
  Опробование	6.2
  Проверка погрешности измерения частоты вращения	6.3
  Проверка погрешности измерения постоянного напряжения	6.4
  Проверка погрешности измерения переменного напряжения	6.5
  Проверка рабочего диапазона частот при измерении среднеквадратического значения напряжения	6.6

• 3 Требования к квалификации поверителей

  • 3.1 К поверке комплексов допускаются лица, освоившие работу с комплексом, эталонами и используемым вспомогательным оборудованием, изучившие настоящую методику поверки, аттестованные в соответствии с порядком, установленным законодательством РФ.

    Инв.№ подп.1 Подп. и дата | Взам.инв№ |Инв.№ дубл.| Подп. и дата

    Изм	Лист	№ докум.	Подп.	Дата

    НВРС.422210.001 ДМП

• 4 Требования безопасности

  • 4.1 При проведении поверки необходимо соблюдать требования безопас-ности, предусмотренные "Правилами эксплуатации электроустановок потребите-лей", ГОСТ 12.2.007.0-75, ГОСТ Р 51350-99.

    |Инв.№ подп.| Подп. и дата | Взам.инв№ |Инв.№ дубл.| Подп. и дата

    Изм	Лист	№ докум.	Подп.	Дата

• 5 Условия поверки и подготовка к ней

  • 5.1  Потребитель, предъявляющий комплекс в поверку, должен представить (по требованию организации, проводящей поверку) настоящую методику поверки, руководство по эксплуатации и формуляр.

  • 5.2  Поверка комплекса должна проводится в нормальных условиях применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 % до 80 %;

• - атмосферное давление от 84 кПа до 106 кПа.

• 5.3  Перед проведением поверки комплекс должен быть выдержан в нормальных условиях применения не менее трёх часов.

  Инв.№ подп] Подп. и дата | Взам.инвМ |Инв.№ дубл.| Подп. и дата

  Изм	Лист	№ до кум.	Подп.	Дата

  |Инв.№ подп.| Подп. и дата | Взам.инв№ |Инв.№ дубл.| Подп. и дата

• 6 Проведение поверки

  • 6.1  Внешний осмотр.

    • 6.1.1   Проверяют комплектность представленного на поверку комплекса на соответствие комплектности, указанной в формуляре.

    • 6.1.2   Визуально проверяют наличие и целостность маркировки комплекса; отсутствие механических повреждений корпуса блока обработки и управления (БОК) и датчика частоты вращения (ДО); надёжность крепления элементов конструкции; исправность и чистоту кабелей и разъёмов; наличие и состояние пломб.

    • 6.1.3   Маркировка комплекса, расположение и целостность пломб должны соответствовать разделу «Маркировка и пломбирование» руководства по эксплуатации.

    • 6.1.4   Не допускаются к дальнейшей поверке комплексы, у которых при осмотре выявлены следующие несоответствия или дефекты:

• — отсутствует руководство по эксплуатации или формуляр;

• — маркировка отсутствует или не соответствует данным руководства по эксплуатации;

• — отсутствуют или нарушены пломбы;

• — отсутствуют, расшатаны или повреждены детали корпуса, индикаторы;

• — внутри комплекса имеются незакрепленные части;

• — имеются нарушения зажимов внешних соединений, наличие на них следов чрезмерного нагрева, оплавления или обугливания.

• 6.2 Опробование.

  • 6.2.1   Включить БОК. Дождаться окончания загрузки операционной системы. Запустить программу проведения измерений measure, для чего выбрать программу из меню автозапуска или введя в командной строке команду:

./measure -qws

• 6.2.2   Должно появиться основное окно программы, соответствующее рисунку 1.

  					НВРС.422210.001 ДМП
  Изм	Лист	№ докум.	Подп.	Дата

tai J 67%

1

ПРОГРАММА ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ

Изготовитель

: :

Идентификатор: 01234567-89АВС D Е F-01234567-89АВС D Е F

Свободной памяти ОЗУ: 29884 кВ

Свободной памяти флэш: 225800 кБ

Аппаратная часть подключена!

Рисунок 1. Основное окно программы

• 6.2.3 Проверить соответствие значения идентификатора значению, приведённому в формуляре на комплекс.

• 6.2.4 Выбрать пункт меню «Частота» нажатием кнопки F3. Должно появиться окно

измерения частоты вращения, соответствующее рисунку 2.

Канал

Среднее

Измерение

Текущее

Измерение частоты вращения

Измерять

Гц->Об/мин

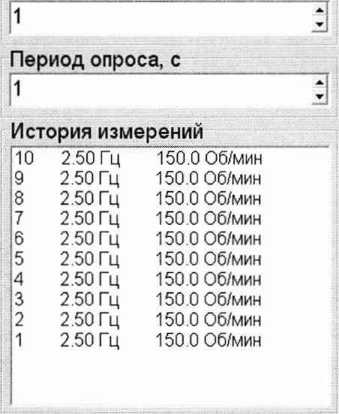

Рисунок 2. Окно измерения частоты вращения Подключить датчик частоты вращения к разъёму «ДО1». Установить следующие параметры измерения: Канал

Количество меток

Назад

Лист

Период опроса, с       -      0,5;

Количество усреднений - 10;

Не останавливать      -      установлено.

• 6.2.7   Переключение между полями производить кнопкой «ТАВ», выбор канала производить кнопками курсора, ввод количества меток, периода опроса и количества усреднений производить с кнопок цифровой клавиатуры, значение пункта «не останавливать» изменять кнопкой «Пробел».

• 6.2.8   Начать измерение частоты вращения, выбрав пункт меню «Измерять» нажатием кнопки F3. Провести перед рабочей частью датчика частоты вращения на расстоянии 1-2 см меткой (оптической или магнитной в зависимости от типа датчика). В полях «Текущее» и «Среднее» должны появиться значения измеряемой величины. В таблице «История измерений» должны появиться записи, состоящие из порядкового номера измерения и результата измерения в [Гц] и [об/мин].

• 6.2.9   Переключить единицы измерения частоты вращения, выбрав соответствующий пункт меню нажатием кнопки F4. Единицы измерения в полях «Текущее» и «Среднее» должны измениться.

• 6.2.10  Повторить 6.2.5...6.2.8 для всех каналов измерения частоты вращения, выведенных на разъёмы для данной модификации БОК.

• 6.2.11  Остановить измерение, выбрав пункт меню «Остановить» нажатием кнопки F3.

• 6.2.12  Вернуться к основному окну программы, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.13  Выбрать пункт меню «Напряжение» нажатием кнопки F4. Должно появиться окно настройки измерения напряжения, соответствующее рисунку 3.

  Изм	Лист	№ докум.	Подп.	Дата

  НВРС.422210.001 ДМП

Время наблюдения

Измерять                                          Назад

Рисунок 3. Окно настройки измерения напряжения

• 6.2.14  Установить следующие параметры измерения для всех трактов:

Каналы - «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим работы - «ВДОЗ»;

Измеряемый параметр -      «Постоянное напряжение»;

Время наблюдения     -      0,5 с.

Переключение между полями производить кнопкой «ТАВ», выбор канала, режима работы, диапазона измерения и времени наблюдения производить кнопками курсора, выбор измеряемого параметра производить кнопкой «Пробел».

• 6.2.15  Начать измерение напряжение, выбрав пункт меню «Измерять» нажатием кнопки F3. Должно появиться окно проведения измерения напряжения, соответствующее рисунку 4. Измерение должно начаться автоматически.

  Изм	Лист	№ докум.	Подп.	Дата

  НВРС.422210.001 ДМП

Рисунок 4. Окно проведения измерения напряжения

• 6.2.16  Проверить мультиметром наличие напряжения (15±1) В на разъёмах, соответствующих каналам 1,2, 3 и 4.

• 6.2.17  Вернуться к окну настройки измерения напряжения, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.18  Повторить 6.2.14...6.2.17 для всех каналов измерения, выведенных на разъёмы для данной модификации БОК.

• 6.2.19  Вернуться к основному окну программы, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.20  Выбрать пункт меню «Спектр» нажатием кнопки F5. Должно появиться окно настройки вычисления спектра, соответствующее рисунку 5.

  Изм	Лист	№ докум.	Подп.	Дата

  НВРС.422210.001 ДМП

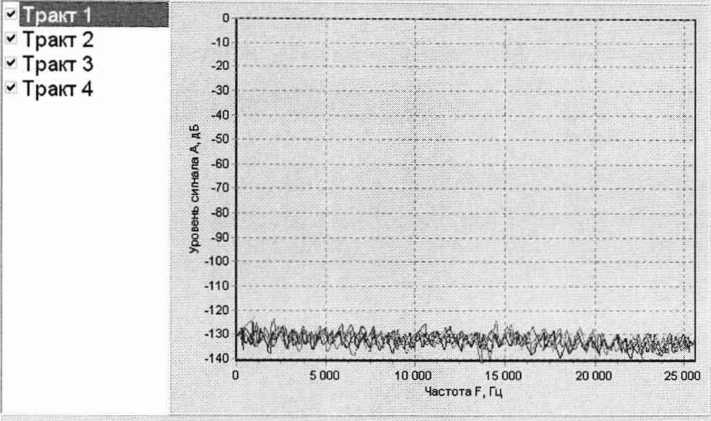

Спектр

■ • ' ;^:Я.         '

Измерение завершено

Масштаб Сдвиг       Курсор i                Назад

Рисунок 6. Окно проведения вычисления спектра

• 6.2.23  Вернуться к окну настройки вычисления спектра, выбрав пункт меню «Назад» нажатием кнопки F7. Вернуться к основному окну программы, выбрав пункт меню «Назад» нажатием кнопки F7.

• 6.2.24  Завершить работу с программой, нажав на кнопку питания на лицевой панели БОК. Должно появиться окно завершения работы.

• 6.2.25  Выключить БОК, выбрав пункт «Да» нажатием кнопки F3.

• 6.2.26  Результат опробования считается положительным, если выполняются следующие условия:

• — идентификатор программы соответствует приведённому в формуляре;

• — для всех каналов измерения частоты вращения, выведенных на разъёмы для данной модификации БОК, датчик оборотов реагирует на метку;

• — для всех каналов измерения напряжения, выведенных на разъёмы для данной модификации БОК, в момент измерения в режиме «ВДОЗ» на разъёме присутствует напряжение (15±1)В;

• — были построены спектры сигналов для всех трактов.

  					НВРС.422210.001 ДМП	Лист
  						14
  Изм	Лист	№ докум.	Подп.	Дата

• 6.3.1   Основная относительная погрешность комплекса при измерении частоты вращения определяется по результатам измерения частоты вращения Q в контрольных точках (75; 150; 300; 600; 1200; 2400; 4800; 7200) об/мин.

• 6.3.2   Подключить генератор согласно схеме приложения А. Проверка проводится отдельно для каждого канала измерения частоты вращения в соответствии с модификацией комплекса.

• 6.3.3   Установить на генераторе режим генерации импульсов положительной полярности со следующими параметрами: напряжение нижнего уровня сигнала 0,1 В; напряжение верхнего уровня сигнала 3,1 В; частоту F_yCT, Гц в соответствии с контрольной точкой Q=75 об/мин (F_ycT=Q/60); скважность 50%.

• 6.3.4   Включить БОК, запустить программу проведения измерений и подключиться к комплексу.

• 6.3.5   Выбрать пункт меню «Частота».

• 6.3.6   Установить следующие параметры измерения:

Канал               -     «ДО1»;

Количество меток      -

Период опроса, с       -

Количество усреднений -

Ие останавливать      -      не установлено

Измерение            -      «Об/мин».

• 6.3.7   Начать измерение частоты вращения, выбрав пункт меню «Измерять».

• 6.3.8   По завершению измерения определить относительную погрешность измерения частоты 5f, %, по формуле:

Q -60-F изм      уст

60-F уст

Q _1ПМ - показания комплекса в поле «Усредненное», об/мин;

F_ycT- частота, установленная на генераторе, Гц.

• 6.3.9 Повторить пп 6.3.3 - 6.3.8 для контрольных точек 150; 300; 600; 1200; 2400;

4800; 7200 об/мин

• 6.3.10 Результат проверки считается положительным, если во всех контрольных точках относительная погрешность измерения частоты вращения не превышает 0,5 %.

  Изм	Лист	№ докум.	Подп.	Дата

  НВРС.422210.001 ДМП

• 6.4.1   Основная абсолютная погрешность комплекса при измерении постоянного напряжения определяется по результатам измерениям постоянного напряжения в следующих контрольных точках:

• — для режима «Лин.вход 1»:    (-9; -5; 0; 5; 9) В;

• — для режима «Лин.вход 2»:    (1; 5; 10; 15; 19) В.

• 6.4.2   Подключить источник постоянного напряжения к БОК согласно схемы приложения Б. Допускается вместо источника постоянного напряжения использовать генератор.

• 6.4.3   Установить следующие параметры измерения для всех трактов:

Каналы -      «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим        -      в соответствии с контрольной точкой;

Измеряемый параметр -      «Постоянное напряжение»;

Время наблюдения     -      0,5 с.

• 6.4.4   Начать измерение напряжения, выбрав пункт меню «Измерять».

• 6.4.5   Установить на источнике величину постоянного напряжения в соответствии с проверяемой контрольной точкой. Величину напряжения контролировать мультиметром.

• 6.4.6   После окончания переходных процессов зафиксировать показания мультиметра и комплекса с точностью, равной дискретности показаний комплекса.

• 6.4.7   Определить для каждого тракта (номер тракта соответствует номеру канала) погрешность измерения постоянного напряжения Дер, В, по формуле:

Д₍₇, =|{/₍₇.-{7_/х|,                                        (3)

где Ucp - показания комплекса в поле «Среднее», В;

Udc -величина постоянного напряжения, измеренная мультиметром, В.

Результат проверки считается положительным, если во всех контрольных точках абсолютная погрешность измерения постоянного напряжения не превышает значений:

для режима «Лин.вход 1»:            А = 0.02* | U _lx. | +0.02,                            (4)

для режима «Лин.вход 2»:            А = 0.02* | U_lx. — 10 | +0.02,                       (5)

• 6.5.1   Основная абсолютная погрешность комплекса при измерении СКЗ переменного напряжения определяется на частоте 1000 Гц по результатам измерениям СКЗ переменного напряжения в режиме «Лин.вход 1» в следующих контрольных точках:

• — для диапазона 0,01 В ..7 В: (0,01; 0,1; 1; 5; 7) В;

• — для диапазона 1 мВ .. 1000 мВ:       (1; 10; 100; 500; 1000) мВ;

• — для диапазона 1 мВ ..100 мВ: (1; 3; 10; 30; 100) мВ.

• 6.5.2   Подключить генератор к БОК согласно схемы приложения Б.

• 6.5.3   Установить следующие параметры измерения для всех трактов:

Каналы -      «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим        -      «Лин.вход 1»;

Измеряемый параметр -     «Переменное напряжение»;

Диапазон             -      в соответствии с контрольной точкой;

Время наблюдения     -      0,5 с.

• 6.5.4   Начать измерение напряжения, выбрав пункт меню «Измерять».

• 6.5.5   Установить на генераторе режим генерации синусоидального сигнала со следующими параметрами: действующее значение напряжения в соответствии с контрольной точкой; частота 1000 Гц; напряжение смещения 0 В. Действующее значение переменного напряжения контролировать мультиметром.

• 6.5.6   После окончания переходных процессов зафиксировать показания мультиметра и комплекса с дискретность, равной дискретности показаний комплекса.

• 6.5.7   Определить для каждого тракта погрешность измерения среднеквадратического значения напряжения Дскз, В или мВ в соответствии с контрольной точкой, по формуле:

^СКЗ ~ |^САЗ ~ АС | ’                                      (^)

где Uck3 - показания комплекса в поле «СКЗ», В или мВ в соответствии с контрольной точкой;

Uдс - действующее значение напряжения переменного тока, измеренное мультиметром, В или мВ в соответствии с контрольной точкой.

• 6.5.8   Определить предел допускаемой абсолютной погрешности измерения переменного напряжения Д, В или мВ в соответствии с контрольной точкой, по формуле:

где Uac - действующее значение переменного напряжения, измеренное мультиметром, В или мВ в соответствии с контрольной точкой.

• 6.5.9   Результат проверки считается положительным, если для всех трактов абсолютная погрешность измерения СКЗ переменного напряжения не превышает значений:

  Изм	Лист	№ докум.	Подп.	Дата

Инв.№ подп.| Подп. и дата | Взам.инв№ |Инв.№ дубл.| Подп. и дата

• 6.6 Проверка рабочего диапазона частот измерения среднеквадратического значения напряжения.

• 6.6.1   Проверка рабочего диапазона частот производится определением основной абсолютной погрешности комплекса по результатам измерения СКЗ переменного напряжения в режиме «Лин.вход 1» в контрольных точках (10; 100; 1000; 10000) Гц при следующих действующих значениях напряжения:

• — для диапазона 0,01 В ..7 В: 6,3 В;

• — для диапазона 1 мВ ..1000 мВ: 900 мВ:

• — для диапазона 1 мВ ..100 мВ: 90 мВ;

• 6.6.2  Подключить генератор к БОК согласно схемы приложения Б.

• 6.6.3  Включить БОК и запустить программу проведения измерений.

• 6.6.4  Выбрать пункт «Напряжение». Установить следующие параметры измерения для всех трактов:

Каналы -      «Канал 1», «Канал 2», «Канал 3», «Канал 4»;

Режим        -      «Лин.вход 1»;

Измеряемый параметр -     «Переменное напряжение»;

Диапазон             -      в соответствии с контрольной точкой;

Время наблюдения     -      0,5 с.

• 6.6.5  Начать измерение напряжения, выбрав пункт меню «Измерять».

• 6.6.6  Установить на генераторе режим генерации синусоидального сигнала со следующими параметрами: действующее значение напряжения в соответствии с контрольной точкой; частота в соответствии с контрольной точкой; напряжение смещения 0 В. Действующее значение переменного напряжения контролировать мультиметром.

• 6.6.7  После окончания переходных процессов зафиксировать показания мультиметра и комплекса с точностью, равной дискретности показаний комплекса.

• 6.6.8  Определить для каждого тракта погрешность измерения среднеквадратического значения напряжения по формуле (6).

• 6.6.9  Результат проверки считается удовлетворительными, если для всех трактов, на всех контролируемых частотах погрешности измерения действующего значения переменного напряжения не превышают значений, вычисленных по формулам (7) - (9) для напряжений 6,3В, 900 мВ и 90мВ, соответственно..

  Изм	Лист	№ докум.	Подп.	Дата

7 Оформление результатов поверки

• 7.1  При положительных результатах поверки оформляют свидетельство о поверке, оформленное в соответствии с приказом Минпромторга от 2 июля 2015 года N 1815 и делают соответствующую отметка в формуляре комплекса.

• 7.2  Если по результатам поверки, комплекс признан непригодным к применению, выписывается извещение о непригодности к применению..

Приложение А

(обязательное)

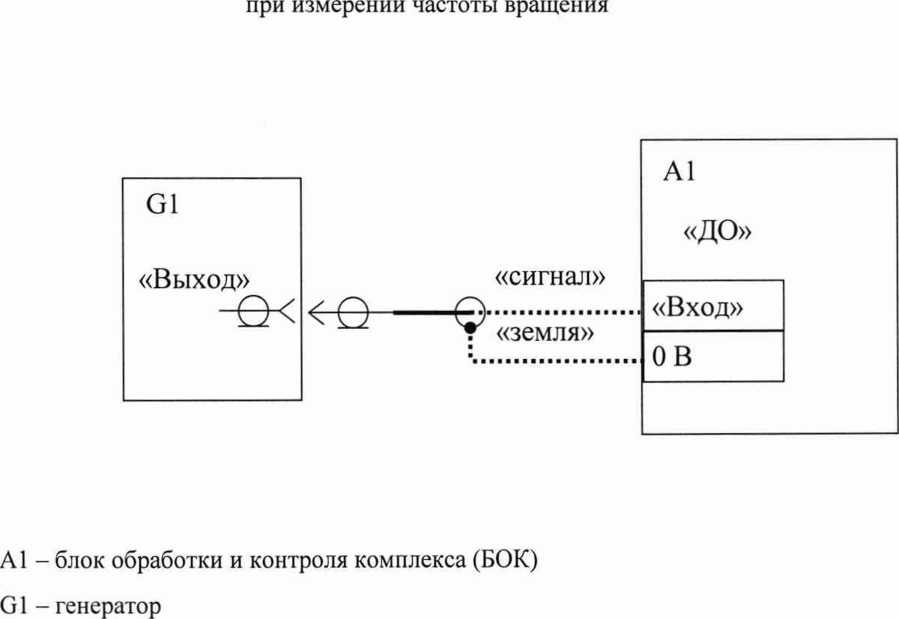

Схема подключения приборов и оборудования при проверке погрешности комплекса

Кабель для подключения генератора к входу «ДО» комплекса поставляется по заказу, допускается подключение генератора к комплексу производить кабелями, входящими в комплект его поставки.

Приложение Б

(обязательное)

Схема подключения приборов и оборудования

напряжения

А1 - разветвитель (поставляется по заказу)

А2 - блок обработки и контроля комплекса (БОК)

G1 - генератор или источник постоянного напряжения

PV1 - мультиметр

Подключение комплекса к генератору и мультиметру производить кабелями, входящи
