Преобразователи напряжения измерительные высоковольтные емкостные масштабные серии ПВЕ,

модели ПВЕ-10, ПВЕ-35, ПВЕ-110, Г1ВЕ-220, Г1ВЕ-330

Методика поверки

МС2.727.002 МН

Руководитель лаборатории

государственных эталонов в области измерений параметров

электрических цепей

.П. Семенов

2010

ПРИЛОЖЕНИЕ А1. ФОРМА ПРОТОКОЛА ПОВЕРКИ ПРЕОБРАЗОВАТЕЛЯ ПВЕ

ПРИЛОЖЕНИЕ А2. ФОРМА ПРОТОКОЛА ПОВЕРКИ ПРЕОБРАЗОВАТЕЛЯ ПВЕ

Настоящая методика поверки распространяется на преобразователи напряжения высоковольтные емкостные масштабные серии ПВЕ (далее — ПВЕ).

Методика устанавливает объем первичной и периодической поверок ПВЕ, условия поверки, методы и средства поверки и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации ПВЕ.

Межповерочный интервал устанавливается 1 год.

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в табл. 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Первичная поверка

Периодическая

поверка

Внешний осмотр

6.1

+

+

Испытание изоляции первичных цепей

6.2

+

+

Измерение сопротивления изоляции вторичных цепей

6.3

+

+

Функциональная проверка

6.4

+

+

Определение основной погрешности

6.5

+

+

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства измерений и вспомогательное оборудование, указанные в табл. 2.

Таблица 2

Наименование средств поверки

Основные технические характеристики

Прибор

Энергомонитор 3.3Т

Номинальные напряжения фазные 60, 120, 240 В.

При измерении погрешности трансформаторов напряжения:

  • ■ погрешность напряжения............................±(0,02 + 0,02|Af|) %,

  • ■ угловая погрешность...................................±(1.0 + 0.1|А5|) мин.

Абсолютная погрешность измерения частоты, Гц ............... ±0,01

Относительная погрешность измерения

коэффициента гармоник при Кг >1 %.....................................±5 %

Абсолютная погрешность измерения

коэффициента гармоник при Кг <1 % ...............................±0,05 %

Эталонный трансформатор напряжения (например

Класс точности 0,01

NVRD 40, NVOS 110)

Мост высоковольтный (например МЕП-2М или СА7100)

Относительная погрешность измерения

отношения ёмкостей ............................................................±0,02 %

Абсолютная погрешность измерения тангенса

угла потерь............................................................................±3 10-5

Наименование средств поверки

Основные технические характеристики

Эталонный высоковольтный трехэлектродный конденсатор MCF 135/200 P

Относительная погрешность определения ёмкости (8С).. ±0,01 % Абсолютная погрешность определения тангенса угла потерь (tg 6), не более .................................0,5 10-4

Эталонный низковольтный трехэлектродный конденсатор (например КСБ-1)

Номинальная ёмкость .........................................................5000 пФ

Номинальное напряжение ....................................................1000 В

Относительная погрешность определения ёмкости (8С).. ±0,01 % Значение тангенса угла потерь (tg 6), не более.................0,5 10-4

  • 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

  • 2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

  • 2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.

3 Требования безопасности
  • 3.1 При поверке ПВЕ должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, «Правил технической эксплуатации электроустановок потребителей» и «Межведомственных правил охраны труда (ТБ) при эксплуатации электроустановок», а также меры безопасности, изложенные в руководстве по эксплуатации ПВЕ и другого применяемого оборудования.

  • 3.2 Лица, допускаемые к поверке ПВЕ, должны иметь квалификационную группу по электробезопасности не ниже IV категории свыше 1000 В и быть официально аттестованы в качестве поверителей.

  • 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение — после всех отсоединений.

4 Условия поверки

При проведении поверки ПВЕ должны соблюдаться следующие условия:

  • ■ температура окружающего воздуха, °С.........................................................................20 ± 5

  • ■ относительная влажность воздуха, %.............................................................................30-80

  • ■ атмосферное давление, кПа (мм рт. ст.).....................................................84-106 (630-795)

  • ■ частота питающей сети, Гц........................................................................................50,0 ± 0,2

  • ■ напряжение питающей сети переменного тока, В.......................................................220 ± 5

    ■ коэффициент искажения синусоидальности напряжения питающей сети, %, не более ...5

5 Подготовка к проведению поверки

Перед проведением поверки необходимо выполнить следующие операции:

  • ■ выдержать ПВЕ в условиях окружающей среды, указанных в п. 4, не менее 1 ч, если он находился в климатических условиях, отличающихся от указанных в п. 4;

  • ■ соединить зажимы заземления используемых средств поверки с контуром заземления;

  • ■ подключить ПВЕ и средства поверки к сети переменного тока 220 В, 50 Гц, включить и дать им прогреться в течение времени, указанного в технической документации на них.

6 Проведение поверки 6.1 Внешний осмотр

При внешнем осмотре ПВЕ проверяется комплект поставки, маркировка, отсутствие механических повреждений.

  • 6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.

  • 6.1.2 Маркировка должна быть четкой и содержать:

  • ■ изображение знака государственного реестра по ПР50.2.009;

  • ■ наименование ПВЕ, номинальные напряжения;

  • ■ наименование и товарный знак предприятия-изготовителя;

  • ■ номер ПВЕ по системе нумерации предприятия-изготовителя (номер ПВЕ, указанного на маркировочной планке должен соответствовать номеру, указанному в эксплуатационной документации);

  • ■ дату изготовления;

  • ■ вид и номинальное напряжение питания;

  • ■ символ заземления по ГОСТ Р 51350 ( класс I).

  • 6.1.3 ПВЕ не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей и других изделий в соответствии с комплектом поставки).

Результаты поверки считаются положительными, если выполняются требования пунктов 6.1.1, 6.1.2, 6.1.3.

6.2 Испытание прочности изоляции первичных цепей

Изоляция каждого высоковольтного конденсатора из состава первичного преобразователя ПВЕ перед проведением первичной поверки должна быть подвергнута испытанием напряжением промышленной частоты 50 Гц между высокопотенциальным выводом и зажимом заземления в течение 5 мин значением в соответствии с табл. 3.

Таблица 3

Модель ПВЕ

Номинальное входное напряжение, кВ

Номинальное выходное напряжение, В

Значение испытательного напряжения, кВ

ПВЕ-10

10

100

22

ПВЕ-35

35

100

60

ПВЕ-110

110/^3

100/^3

100

ПВЕ-220

220/^3

100/^3

183

ПВЕ-330

330/^3

100/^3

267

Испытание считается успешным, если не произошло полного пробоя или перекрытия изоляции по ГОСТ 1516.2-97.

Образцы ПВЕ, не прошедшие испытания, бракуются и к дальнейшему использованию не допускаются.

6.3 Измерение сопротивления изоляции вторичных цепей

Измерение сопротивления изоляции вторичных цепей проводится между низковольтным выводом каждого высоковольтного конденсатора из состава преобразователя ПВЕ и клеммой заземления при помощи мегаомметра при испытательном напряжении 500 В. Отсчет показаний производить через 1 мин после подачи напряжения на испытуемую цепь.

Результат измерения считается положительным, если значение сопротивления изоляции составляет не менее 20 МОм.

Проверку сопротивления изоляции блока усилителя УИН проводят между корпусом и электрическими цепями путем измерения сопротивления мегаомметром при испытательном напряжении 500В.

Отсчет показаний производить через 1 мин после подачи напряжения на испытуемую цепь.

Произвести измерение сопротивления изоляции последовательно между цепями:

  • ■ входная/выходная (при этом все контакты цепи должны быть замкнуты) — сетевая;

  • ■ сетевая — корпус;

  • ■ входная/выходная (при этом все контакты цепи должны быть замкнуты) — корпус.

Результат измерения считается положительным, если значение сопротивления изоляции не менее 20 МОм.

6.4 Проверка функционирования

Проверка функционирования выполняется подачей номинального первичного напряжения на вход ПВЕ при подключении к выходу ПВЕ прибора сравнения или вольтметра класса точности не хуже 0,5 % и пределом измерения 240 В. Показания вольтметра должны соответствовать номинальному значению вторичного напряжения.

Результат проверки считается положительным, если выполняются функции масштабного преобразования высокого напряжения.

6.5 Определение основной погрешности

При поверке ПВЕ определяются следующие метрологические характеристики:

  • ■ основная относительная погрешность по напряжению Af;

  • ■ основная абсолютная угловая погрешность Ag.

Определение погрешностей выполняют одним из двух следующих методов.

  • 6.5.1 Определение основной погрешности напряжения Af и основной абсолютной угловой погрешности Ag методом сличения с эталонным трансформатором выполняют по ГОСТ 8.216 с помощью прибора сравнения в следующей последовательности.

  • 6.5.1.1 Для проведения измерений собирают схему согласно рис. 1. Эталонный трансформатор TVo подключают к прибору сравнения проводниками сопротивлением не более 0,015 Ом.

    A

    G

    TVo

    a

    PV

    R1

    UB

    --О

    “TVo”

    “TVx”

    —о

    UN

    о

    TVx

Рис. 1. Схема поверки методом сличения:

G — источник высокого напряжения; TVo — эталонный трансформатор; R1 — нагрузочное устройство; PVA — прибор сравнения; TVx — ПВЕ

  • 6.5.1.2 Включают источник высокого напряжения, устанавливают на его выходе значения первичного напряжения U1 , составляющие 40, 80, 100 и 120 % от номинального, указанного в таблице 4. Напряжение контролируют по показаниям прибора сравнения, которое должно быть равно

Ub = Ulном, (1)

где Кном — номинальный коэффициент трансформации эталонного трансформатора.

В случае использования прибора сравнения типа «Энергомонитор 3.3 Т 1» напряжение контролируют по показаниям значения отношения Ub / UH (%).

  • 6.5.1.3 Контроль частоты и коэффициента искажений формы напряжения осуществляют по показаниям прибора сравнения или иных средств измерения.

  • 6.5.1.4 Погрешности Af и Ag определяются по показаниям прибора сравнения для каждого из значений напряжения U1 и при сопротивлении нагрузки ПВЕ, равном 100 кОм. При использовании в качестве прибора сравнения прибора Энергомонитор 3.3Т1 допускается определять погрешности ПВЕ без нагрузки.

Таблица 4

Модель ПВЕ

Номинальное первичное напряжение, кВ

Номинальное вторичное напряжение, В

Пределы допускаемой основной погрешности измерений

Класс точности 0,1

Класс точности 0,05

Напряжения, %

Угловой,

мин

Напряжения, %

Угловой,

мин

ПВЕ-10

6

100

±0,1

±5

±0,05

±3

10

100

±0,1

±5

±0,05

±3

ПВЕ-35

15

100

±0,1

±5

±0,05

±3

35

100

±0,1

±5

±0,05

±3

ПВЕ-110

110/^3

100/^3

±0,1

±5

±0,05

±3

ПВЕ-220

220/^3

100/^3

±0,1

±5

±0,05

±3

ПВЕ-330

330/^3

100/^3

±0,1

±5

±0,05

±3

Примечание. Выпускаются ПВЕ с иными номинальными первичными напряжениями.

Результаты поверки считаются положительными, если значения основной погрешности не превышают пределов допускаемых погрешностей, приведенных в табл. 4.

  • 6.5.2 Определение основной погрешности моделей исполнений ПВЕ-10-2 и ПВЕ-35-2

При поверке данных исполнений ПВЕ определяются следующие метрологические характеристики:

  • ■ основная относительная погрешность входа 1 по напряжению Af1;

  • ■ основная относительная погрешность по междуфазному напряжению Af2;

  • ■ основная абсолютная угловая погрешность входа 1 Ag1;

  • ■ основная абсолютная угловая погрешность междуфазного входа Ag2.

  • 6.5.2.1 Определение основной погрешности напряжения Af1 и основной абсолютной угловой погрешности Ag1 по входу 1 выполняют по ГОСТ 8.216 методом сличения с эталонным трансформатором с помощью прибора сравнения в следующей последовательности.

Для проведения измерений собирают схему согласно рис. 2.

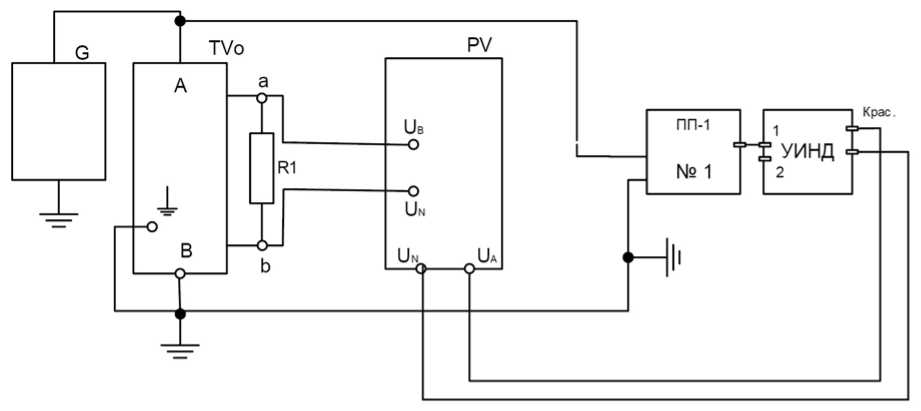

Рис. 2. Схема поверки первого входа ПВЕ методом сличения:

G — источник высокого напряжения; TVo — эталонный трансформатор; R1 — нагрузочное устройство; PV — прибор сравнения «Энергомонитор 3.3Т1»;

ПП-1 — высоковольтный первичный преобразователь из комплекта ПВЕ; УИНД — усилитель из комплекта ПВЕ

Далее повторяют операции по п.п. 6.5.1.2-6.5.1.4.

  • 6.5.2.2 Определение основной погрешности напряжения Af2 и основной абсолютной угловой погрешности Дд2 по междуфазному напряжению выполняют по ГОСТ 8.216 методом сличения с эталонным трансформатором с помощью прибора сравнения в следующей последовательности.

Для проведения измерений собирают схему согласно рис. 3.

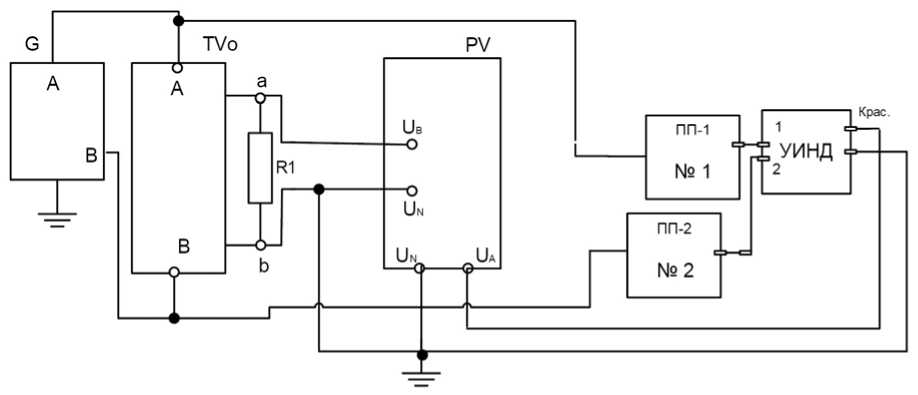

Рис. 3. Схема поверки междуфазного входа ПВЕ методом сличения:

G — источник высокого напряжения; TVo — эталонный трансформатор; R1 — нагрузочное устройство; PV — прибор сравнения «Энергомонитор 3.3Т1»;

ПП-1 — высоковольтный первичный преобразователь из комплекта ПВЕ; УИНД — усилитель из комплекта ПВЕ

Далее повторяют операции по п.п. 6.5.1.2-6.5.1.4.

Результаты поверки считаются положительными, если значения основной погрешности не превышают пределов допускаемых погрешностей, приведённых в табл. 4.

  • 6.5.3 Определение основной относительной погрешности напряжения Af и основной абсолютной угловой погрешности A6 метоДом компарирования токов выполняют по ГОСТ 8.216 при значениях напряжения и нагрузках, указанных в пунктах 6.5.1.2 и 6.5.1.4.

Для проведения поверки собирают схему в соответствии с рис. 4. Эталонные конденсаторы С1 и С2 должны быть аттестованы в требуемых диапазонах напряжения. Нагрузочное устройство должно иметь сопротивление 100 кОм.

A

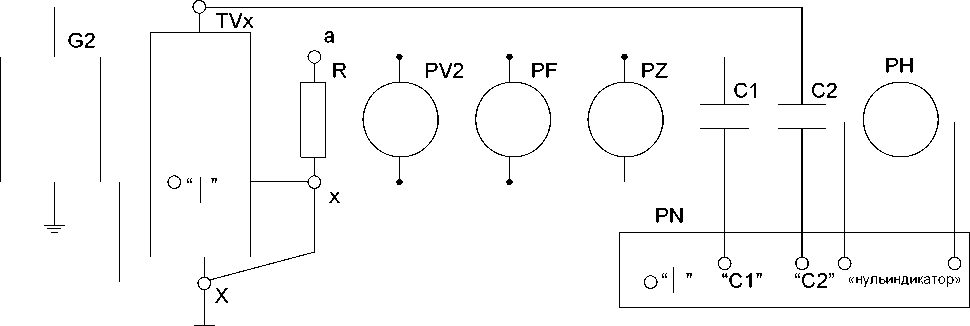

Рис. 4. Схема поверки методом компарирования токов:

G2 — источник высокого напряжения, 25 кВ •А; C1 — низковольтный эталонный конденсатор емкостью не более 6 нФ; C2 — высоковольтный эталонный конденсатор; R — нагрузочное устройство; PV2 — вольтметр с пределом измерения 150 В; PN — электромагнитный компаратор токов;

PF — частотомер; PZ — измеритель нелинейных искажений; TVx — ПВЕ, РН — нульиндикатор (допускается вместо вольтметра PV2, частотомера PF и измерителя нелинейных искажений PZ использовать прибор сравнения Энергомонитор 3.3Т1)

  • 6.5.3.1 Вычисляют отношение К1 по формуле:

К1 = С1/С2 (2)

Вычисленное значение заносят в табл. 5

Фазовый сдвиг g1 соответствует тангенсу угла потерь D1 конденсатора С1 и вычисляется по формуле, мин

  • 61 = arctg(D1)-180-60/n (3)

  • 6.5.3.2 Включают источник высокого напряжения, устанавливают на его выходе значение напряжения U1, составляющего 40, 80, 100 и 120 % от номинального, указанного в табл. 4.

Фазовый сдвиг 62 соответствует суммарному тангенсу угла потерь D2 схемы, представленной на рисунке 4, и вычисляется по формуле, мин

  • 62 = arctg(D2)-180-60/n (4)

Результаты измерений отношения входных токов компаратора К2 и фазового угла между ними 62 заносят в табл. 5.

Погрешность напряжения Af, в процентах, и угловую погрешность Ag, в минутах, вычисляют по формулам:

Af = (1 - К1/(К2-Кном))'100 (5)

где Кном= U1/U2 — номинальный коэффициент трансформации ПВЕ;

Ag = 62 - 61 (6)

и заносят в табл. 5.

Таблица 5

Ном. первичное на-пряжение, кВ

Ном. вторичное на-пряжение, В

Первичное напряжение

U1, % от ном. напряжения

Характеристики эталонных конденсаторов

Отсчетные данные компаратора тока

Фазовый

сдвиг 62, мин

Погрешность поверяемого трансформатора

Отношение

К1

Фазовый

сдвиг 61, мин

Отношение токов

К2

Тангенс угла потерь

D2

A, %

A, мин

40

80

100

120

Результаты поверки считаются успешными, если полученные значения погрешностей не превышают значений, приведенных в табл. 4.

7 Оформление результатов поверки
  • 7.1 ПВЕ, прошедший поверку с положительными результатами, признают годным к эксплуатации и выдают свидетельство о поверке.

  • 7.2 На оборотной стороне свидетельства о поверке приводят таблицу с результатами определения основных погрешностей (таблица А1 или А2 из приложения А1 или А2).

  • 7.3 Результаты и дату поверки ПВЕ оформляют записью в паспорте (при этом запись должна быть удостоверена клеймом).

  • 7.4 ПВЕ, прошедший проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации, и на него выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.

  • 7.5 Пример рекомендуемой отчетной формы по результатам проведения поверки приведен в приложениях А 1 и А 2.

ПРИЛОЖЕНИЕ А1. Форма протокола поверки преобразователя ПВЕ

ПРОТОКОЛ ПОВЕРКИ

Преобразователя напряжения высоковольтного емкостного масштабного ПВЕ-___________ класс точности_______ зав. № _____

представленного ___________________

  • 1 Условия поверки

  • ■ температура окружающего воздуха, °С______________

  • ■ относительная влажность воздуха, %________________

  • ■ атмосферное давление, кПа (мм рт. ст.)_______________

  • 2 Внешний осмотр

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 3 Испытание изоляции первичных цепей (при первичной поверке)

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 4 Измерение сопротивления изоляции вторичных цепей

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 5 Проверка функционирования

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 6 Определение основной погрешности

Сопротивление нагрузки составляет 100 кОм.

Таблица А.1

Входное первичное напряжение, % от номинального значения

Предел допускаемой погрешности поверяемого ПВЕ

Аг, %

Де, мин

40

80

100

120

Вывод: соответствует (не соответствует)

Заключение по результатам поверки: соответствует (не соответствует)

Дата, подпись поверителя

ПРИЛОЖЕНИЕ А2. Форма протокола поверки преобразователя ПВЕ

ПРОТОКОЛ ПОВЕРКИ

Преобразователя напряжения высоковольтного емкостного масштабного ПВЕ-_______-2__ класс точности_______ зав. № _____

представленного___________________

  • 1 Условия поверки

  • ■ температура окружающего воздуха, °С_____________

  • ■ относительная влажность воздуха, %_______________

  • ■ атмосферное давление, кПа (мм рт. ст.)______________

  • 2 Внешний осмотр

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 3 Испытание изоляции первичных цепей (при первичной поверке)

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 4 Измерение сопротивления изоляции вторичных цепей

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 5 Проверка функционирования

Вывод: соответствует (не соответствует) требованиям РЭ.

  • 6 Определение основной погрешности

Сопротивление нагрузки составляет 100 кОм.

Таблица А.2

Входное первичное напряжение, % от номинального значения

Предел допускаемой погрешности поверяемого ПВЕ

Вход 1

Вход междуфазный

Ди, %

Д81, мин

f %

Д82, мин

40

80

100

120

Вывод: соответствует (не соответствует)

Заключение по результатам поверки: соответствует (не соответствует)

Дата, подпись поверителя

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
