Методика поверки «ГСИ. ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА Б5-71-ПРО (Б5-71/1-ПРО, Б5-71/2-ПРО, Б5-71/3-ПРО, Б5-71/4-ПРО)» (МП 42467-09)

Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Н.В. Иванникова

2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Методика поверки МП 42467-09 с изменением № 1 г. Москва

2016

• 1. ОПЕРАЦИИ ПОВЕРКИ

• 2. СРЕДСТВА ПОВЕРКИ

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4. УСЛОВИЯ ПОВЕРКИ

• 5. ПОДГОТОВКА К ПОВЕРКЕ

• 6. ПРОВЕДЕНИЕ ПОВЕРКИ

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ВВЕДЕНИЕ

Настоящая методика поверки распространятся на источники питания постоянного тока Б5-71-ПРО (Б5-71/1 ПРО, Б5-71/2 ПРО, Б5-71/3 ПРО, Б5-71/4 ПРО, далее по тексту - источники питания или ИП, как находящиеся в эксплуатации, гак и вновь изготовленные, и устанавливает методику их первичной и периодической поверки.

Первичная и периодическая поверки производятся органами государственной метрологической службы или аккредитованными метрологическими службами юридических лиц в установленном порядке.

Первичную поверку источника питания проводят после его изготовления, а также после ремонта. Периодическая поверка производится не реже одного раза в год.

Мсжповсрочный интервал - 1 год.

ЕЕ При поверке должны выполняться операции, указанные в таблице 1.

Таблица 1

(Измененная редакция, Изм. № 1)

• 2.1 При проведении поверки должны применяться следующие средства поверки, представленные в таблице 2.

Таблица 2

(Измененная редакция, Изм. №11)

Примечание: Допускается использовать другие средства поверки, и с приведенные в перечне, обеспечивающие необходимую точность измерений. Все средства поверки должны быть поверены в установленном порядке.

• 3.1  При проведении поверки должны соблюдаться требования техники безопасности, обеспечивающие безопасность труда и производственную санитарию.

• 3.2 К работе с приборами, используемыми при поверке, допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмернтельными приборами.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C:

• - атмосферное давление (760 ± 30) мм рт. ст.:

• - относительная влажность (60 ± 15) %:

• - напряжение питания (220 ± 4,4) В:

• - частота питающей сети (50 ± 0,5) Гц.

• 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - ознакомиться с руководством по эксплуатации поверяемого источника питания и руководствами по эксплуатации средств измерений, используемых при поверке:

• - провести мероприятия по технике безопасности и подготовить источник питания к работе, в соответствии с руководством по эксплуатации.

• 6.1 Внешний осмотр

При проведении внешнего осмотра источника питания проверяется:

• - соответствие комплектности руководству по эксплуатации;

• - отсутствие внешних повреждений, влияющих на точность показаний;

• - отсутствие отсоединившихся или слабо закреплённых элементов схемы (определяется на слух при наклонах изделия).

Источники питания с механическими повреждениями к поверке не допускаются.

• 6.2 Опробование

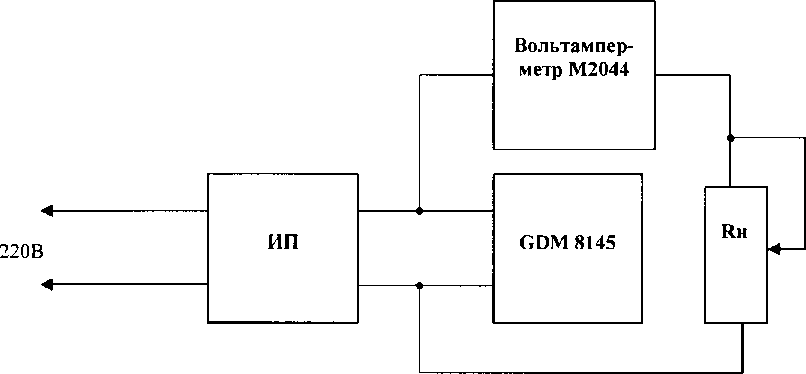

Проверку работоспособности ИП проводят по схеме рис.1 следующим образом:

Рис. 1

Где Rh - реостат нагрузочный РСП4А для токов до 7 А или PH-100 для токов выше 7 А. Рисунок 1 (Измененная редакция, Изм. № 1)

• 6.2.1. К выходу источника питания подключают вольтметр универсальный цифровой GDM 8145 и нагрузочный реостат, проверяют наличие выходного напряжения и силы постоянного тока на всех ступенях регулировки напряжения постоянного тока и силы постоянного тока.

(Измененная редакция, Изм. № 1)

Источник питания должен воспроизводить напряжение и силу постоянного тока в диапазоне, указанном в нормативной документации.

• 6.2.2. Проводят проверку защиты от перегрузок, коротких замыканий при максимальном и минимальном значениях выходного напряжения постоянного тока и силы постоянного тока на выходе источника питания. Плавно изменяя сопротивление нагрузки, устанавливают значение силы постоянного тока, при котором наблюдается переход в режим стабилизации тока, и напряжения, при котором наблюдается переход в режим стабилизации напряжения. Переход ИП из режима стабилизации напряжения в режим стабилизации тока индицируется светодиодом.

Переход из режима стабилизации напряжения в режим стабилизации тока или наоборот должен осуществляться при превышении силы тока в нагрузке значения не более 0,1 А в режиме стабилизации напряжения постоянного тока и при превышении напряжения постоянного тока не более 0,1 В в режиме стабилизации силы постоянного тока.

При обнаружении неисправности источник питания подлежит браковке и отправки в ремонт. Результаты опробования считаются удовлетворительными, если при выполнении вышеперечисленных операций не наблюдается сбоев показаний.

• 6.3 Определение метрологических характеристик.

6.3.1. Проверку диапазона, погрешностей установки и измерения выходного напряжения постоянного тока проводят по схеме рис. 1 с отключенной нагрузкой.

В режиме стабилизации напряжения постоянного тока проводят измерения выходного напряжения в точках Uyi_t1H; 0, lU_Max; 0.5U_xiax и l,0U_Max в диапазоне воспроизведения напряжения от 0,1 до 30 В для исполнения Б5-71/1-ПРО; в диапазоне от 0,2 до 50 В для Б5-71/2-1IPO; в диапазоне от 0,1 до 80 В для Б5-71/3-ПРО; в диапазоне от 0,2 до 75 В для Б5-71/4-ПРО.

Определяют погрешность установки напряжения AU], В, по формуле:

AU| = U- U_yCT             (1)

где: U - значение выходного напряжения, измеренное эталонным вольтметром. В;

Пуст “ значение выходного напряжения, установленное на ИП, В.

Определяю']' погрешность измерения выходного напряжения AU:, В, по формуле:

AU₂ = U„_w-U          (2)

где: U_lBV - значение выходного напряжения, измеренное встроенным вольтметром ИП, В.

ИП считается прошедшим поверку по данному пункту, если погрешность установки выходного напряжения постоянного тока AUi в режиме стабилизации напряжения не превышает ±(0,002U_yei + 0,1) В и значение погрешности измерений выходного напряжения ЛББ не превышает ±(0,002U_ycT + 0,1) В.

6.3.2 Проверку нестабильности выходного напряжения постоянного тока в режиме стабилизации напряжения постоянного тока при изменении силы постоянного тока в нагрузке проводят с помощью вольтметра GDM 8145 по схеме рис. 1 при максимальном значении выходного напряжения постоянного тока U_Max.

(Измененная редакция, Изм. № 1)

К выходным клеммам ИП подключают вольтметр и нагрузку. С помощью нагрузочного сопротивления устанавливают ток, равный 0,91макс. Ступенями изменяют значение тока от 0,9 1макс до нуля и проводят измерения не менее чем в 3 точках 0,91макс, 0,51макс. О.Пмакс в диапазоне воспроизведения тока от 0,01 до 10 А для исполнения Б5-71/1 -ПРО; в диапазоне от 0,02 до 6 А для Б5-71/2-ПРО; в диапазоне от 0,01 до 20 А для Б5-71/3-ПРО; в диапазоне от 0,03 до 4 А для Б5-71/4-ПРО. Амплитуду тока нагрузки контролируют ампервольтметром М2044.

Определяют нестабильность выходного напряжения AU3 при изменении тока нагрузки с помощью вольтметра GDM 8145 по формуле:

Ди₃ = (U_4aKC - U_MI]H)/2              (3)

где: и_макс - максимальное значение выходного напряжения, полученного в ходе выполнения данной проверки;

Цмин - минимальное значение выходного напряжения, полученное в ходе выполнения данной проверки.

ИП считается прошедшим поверку по данному пункту, если значение нестабильности выходного напряжения A U3 в режиме стабилизации напряжения при изменении тока нагрузки не превышает ±(0,001 и_макс + 0,02) В.

• 6.3.3 Проверку пульсации выходного напряжения постоянного тока в режиме стабилизации напряжения проводят при максимальном значении выходного напряжения постоянного тока Uмах в диапазоне воспроизведения напряжения от 0.1 до 30 В для исполнения Б5-71/1-ПРО: в диапазоне от 0,2 до 50 В для Б5-71/2-ПРО; в диапазоне от 0.1 до 80 В для Б5-71/3-1IPO: в диапазоне от 0.2 до 75 В для Б5-71/4-ПРО и значений силы тока в нагрузке 0.9 I_ML)KC и 0.1 1_чакс в диапазоне воспроизведения тока от 0,01 до 10 А для исполнения Б5-71/1-1IPO; в диапазоне от 0,02 до 6 А для Б5-71/2-ПРО; в диапазоне от 0,01 до 20 Л для Б5-71/3-ПРО; в диапазоне от 0.03 до 4 А для Б5-71/4-ПРО с помощью микровольтметра ВЗ-57 по схеме рис. 2.



Рис. 2

ИП считается прошедшим поверку по данному пункту, если пульсации выходного напряжения в режиме стабилизации напряжения не превышают 2.0 мВ эффективного значения.

• 6.3.4 Проверку диапазона и погрешности установки и измерения выходного тока проводят по схеме рис. 1.

В режиме стабилизации силы тока проводят измерения установленного и реального тока в точках 1_МШ|; 0,П_мах; 0,51_мах и 1,01_мах в диапазоне воспроизведения тока от 0,01 до 10 Л для исполнения Б5-71 /1 -ПРО; в диапазоне от 0,02 до 6 Л для Б5-71/2-ПРО; в диапазоне от 0.01 до 20 А для Б5-71/3-ПРО; в диапазоне от 0,03 до 4 Л для Б5-71/4-ПРО и значения выходного напряжения постоянного тока 0,9 U_iMahC.

Определяют погрешность установки тока Al i, А. по формуле:

Al, = I - V               (4)

где: I -измеренное значение выходного тока эталонным прибором, А;

1_усг - значение выходного тока, установленное на ИП, А.

Определяют погрешность измерения тока АЬ встроенным амперметром, А, по формуле:

АН ~~ 1нчм ^— 1                  (5)

где:   1._пм - значение тока, измеренное встроенным вольтметром ИП, А.

ИП считается прошедшим поверку по данному пункту, если погрешности установки Л1| и измерений АН выходного тока в режиме стабилизации тока не превышают соответственно значений ±(0,011_макс + 0,05) и ± (0.011_Уст + 0.05), А в диапазоне воспроизведения тока от 0,01 до 10 Л для исполнения Б5-71/1-111’0; в диапазоне от 0,02 до 6 А для Б5-71/2-ПРО; в диапазоне от 0,01 до 20 А для Б5-71/3-ПРО; в диапазоне от 0.03 до 4 А для Б5-71/4-ПРО.

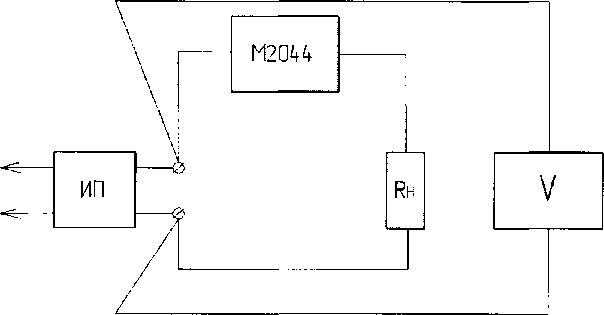

• 6.3.5 Проверку нестабильности постоянного тока в режиме стабилизации тока при изменении напряжения постоянного тока на нагрузке проводят с помощью вольтметра постоянного тока по схеме рис. 3.

(Измененная редакция, Изм. № 1)

Рис. 3

где: V - вольтметр универсальный цифровой GDM 8145.

Рисунок 3 (Измененная редакция, Изм. № 1)

Устанавливают на ИП 1макс и с помощью нагрузочного сопротивления доводят выходной ток до 1макс. Затем плавно изменяют значение напряжения от 0,911макс до минимума и проводят измерения не менее чем в 3 точках (0,911макс, 0,5Имакс, 0,Шмакс) диапазона изменения напряжения. Определяют нестабильность выходного тока Д1з при изменении выходного напряжения по формуле:

А1з ⁼ (1макс - 1мин)/2                   (6)

где: 1_макс - максимальное значение выходного тока, полученное в ходе выполнения данной проверки;

1_МИ[1 - минимальное значение выходного тока, полученное в ходе выполнения данной проверки. ИП считается прошедшим поверку по данному пункту, если значение нестабильности выходного тока Д1з в режиме стабилизации тока при изменении напряжения на нагрузке не превышает ±(0,0011_макс+0,05) А.

• 6.3.6 Проверку пульсации выходного тока в режиме стабилизации тока проводят при максимальном значении выходного тока 1макс и значений напряжения 0,911макс и 0,Шмакс.

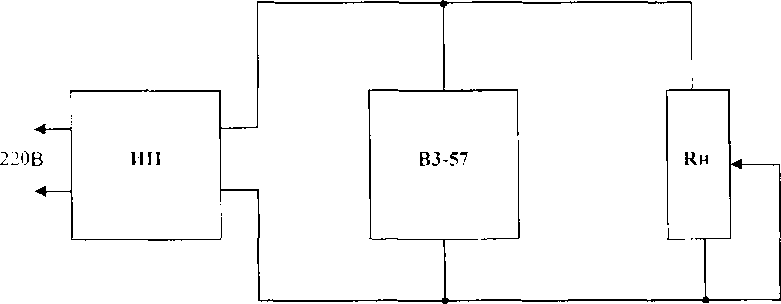

К ИП подключают микровольтметр ВЗ-57 по схеме рис. 3, где: V - микровольтметр ВЗ-57 и определяют эффективное значение пульсаций.

Определяют значение переменной составляющей тока 1~, А, по формуле:

1~ = иизм/1<изм               (7)

где: иизм - измеренное значение переменной составляющей напряжения на измерительном сопротивлении, В;

Иизм - величина измеренного сопротивления цепи в нагрузке.

Примечание. Применение электронных нагрузок с ненормируемыми значениями пульсаций по напряжению и току недопустимо!

(Измененная редакция, Изм. № 1)

ИГ1 считается прошедшим поверку по данному пункту, если значение пульсации выходного тока в режиме стабилизации тока не превышает 5 мА эффективного значения.

При положительных результатах поверки на корпус прибора наносится защитная голографическая наклейка, предотвращающая несанкционированный доступ к измерительной части прибора. В паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке или знак поверки наносится на лицевую панель.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, клеймо предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

(Измененная редакция, Изм. № 1)

Начальник отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

С.Ю. Рогожин

А.Ю. Терещенко
