Настоящая методика поверки распространяется на анализаторы серы кулонометрические 5Е (далее «анализаторы») и устанавливает методы и средства их первичной поверки при ввозе в страну, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1.1. При проведении псверки должны быть выполнены следующие операции: Таблица 1

Допускается проведение поверки анализатора на меньшем числе поддиапазонов измерений в соответствии с заявлением владельца анализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 2.1. Стандартные образцы состава и свойств антрацита ГСО 9428-2009, стандартные образцы состава и свойств тощего угля ГСО 10723-2015, стандартные образцы состава угля (набор У Г-67 СО ЛЕКО) ГСО 10821-2016/ГСО 10824-2016.

Метрологические характеристики ГСО приведены в Таблице 2.

Таблица 2 - Метрологические характеристики СО.

• 2.2. Весы лабораторные любого типа с дискретностью 0,1 мг.

• 2.3. Средства контроля параметров окружающей среды (температура, влажность, давление).

• 2.4. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.

Примечание - при пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и г.э соответствующим информационным указателям, опубликованным в текущем году.

Требования безопасности должны соответствовать рекомендациям, изложенным в Руководстве по эксплуатации на анализаторы.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающей среды, °C                      от +15 до +25

• - атмосферное давление, кПа                               от 84 до 106

• - относительная влажность воздуха, %                      не более 80

• 5.1. К проведению измерений по поверке допускаются лица:

• - имеющие опыт работы с электронными средствами измерений;

• - изучившие РЭ поверяемого прибора и методику поверки конкретного типа прибора.

Для снятия данных при поверке допускается участие операторов, обслуживающих анализатор (под контролем поверителя).

• 6.1. Анализатор готовят к испытаниям в соответствии с эксплуатационной документацией («Руководством по эксплуатации», РЭ).

• 6.2. Стандартные образцы готовят к испытаниям согласно инструкции в паспорте СО. Характеристики СО приведены в таблице 2.

• 7.1. Внешний осмотр. При внешнем осмотре должно быть установлено соответствие анализатора следующим требованиям:

• - Наличие эксплуатационной документации на русском языке;

• - Соответствие комплектности прибора спецификации;

• - Отсутствие механических повреждений и дефектов покрытия;

• - Надписи и обозначения на приборе должны быть четкими и соответствовать технической документации фирмы-изготовителя.

• 7.2. Опробование. Анализатор считается прошедшим опробование, если после включения питания внутренние тесты прошли автоматически и на дисплее анализатора появилось меню. При этом анализатор автоматически переходит в режим ожидания.

• 7.3. Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения проводится по п. 7 РЭ. В главном окне открывается пункт меню «Help», вкладка «About». Фото экрана приведены на рисунках 1 и 2.

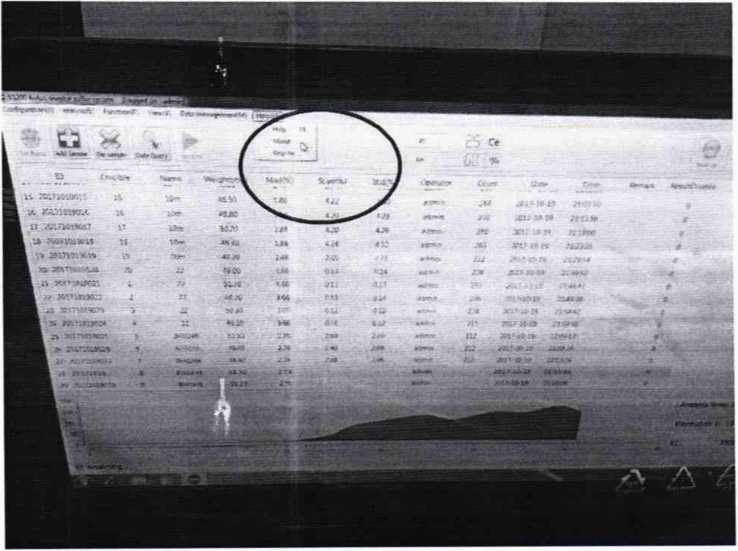

Рисунок 1. Путь идентификации ПО.

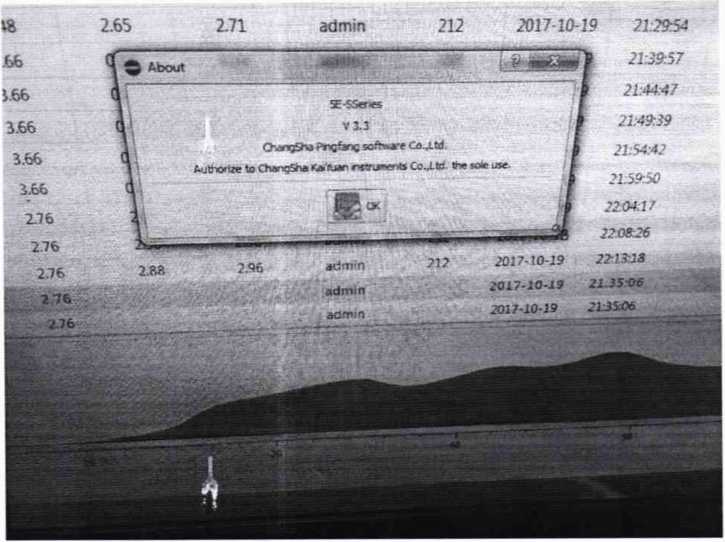

Рисунок 2. Идентификация ПО анализатора.

Результат проверки соответствия программного обеспечения считают положительным, если номер версии соответствует указанному в описании типа.

• 7.4. Определение метрологических характеристик.

  • 7.4.1. Определение относительной погрешности анализатора производится с использованием СО, представленных в таблице 2:

• - при первичной поверке - не менее 2 точек в каждом из двух поддиапазонов измерений;

• - при периодической поверке — по одной точке в каждом из двух поддиапазонов измерений или не менее 2 точек в рабочем диапазоне измерений.

• 7.4.2. Процедура поверки включает следующие операции:

  • 7.4.2.1. Проводят два измерения массовой доли серы в каждом СО по процедуре п. 8.2. РЭ.

  • 7.4.2.2. Рассчитывают относительную погрешность анализатора, %, по формуле (1) для каждого результата измерений каждого СО.

С -С

---11x100

С_т

где: С, - i-ый результат измерения массовой доли серы в i-ом СО, %;

Cam - действительное значение массовой доли серы в i-ом СО, %, приведенное в паспорте на СО.

• 7.4.3. Результат определения метрологических характеристик признают положительным, если относительная погрешность измерений массовой доли серы для каждого из двух измерений каждого из СО, не превышает значений, приведенных в таблице 3.

Таблица 3

• 8.1. Данные, полученные при поверке, оформляются в форме протокола в соответствии с требованиями, установленными в организации, проводящей поверку. Рекомендуемая форма протокола поверки приведена в Приложения 1.

• 8.2. Анализатор, удовлетворяющий требованиям настоящей методики, признается пригодным к применению. Положительные результаты оформляются свидетельством о его поверке.

• 8.3. На анализатор, признанный негодным к эксплуатации, выписывается извещение о непригодности к применению с указанием причин.

• 8.4. Знак поверки наносится на свидетельство.

Приложение №1 Обязательное

ПРОТОКОЛ ПОВЕРКИ

Наименование: кулонометрический анализатор серы 5Е

Зав. №_________________________________________________________

Принадлежит_____________________________________________________

Представлен

Поверка проводится согласно документу МП 242-2220-2018 «ГСИ. Анализаторы серы кулонометрические 5Е. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 октября 2018 г.

Условия поверки:

• - температура окружающего воздуха. °C

• -  атмосферное давление, кПа относительная влажность. %

Средства поверки: (перечень СО, использованных при поверке).

Результаты подтверждения соответствия программного обеспечения.

Номер версии ПО:

Результаты определения относительной погрешности анализатора и диапазона измерений

Таблица 1

Погрешность анализатора не превышает пределов допускаемой относительной погрешности.

Заключение_____

Подпись поверителя________________

Дата________________________________
