УТВЕРЖДАЮ Руководитель ГЦИ СИ ФБУ

В.В. Швыдун

2015 г.

ИНСТРУКЦИЯ

Антенны измерительные TESEQ ВНА 9118 фирмы «TESEQ Gmbh», Германия

МЕТОДИКА ПОВЕРКИ

I ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на антенны измерительные TESEQ ВНА 9118 (далее - антенны) и устанавливает порядок и объем их первичной и периодической поверки.

  • 1.2 Интервал между поверками - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица I

Наименование операции

Номер пункта документа по поверке

1 [роведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

+

2 Опробование

8.2

+

+

3 Определение КСВН входа

8.3

+

+

4 Определение коэффициента калибровки (КК)

8.4

+

5 Определение погрешности КК

8.5

+

+

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки используют средства измерений и вспомогательное

оборудование, представленное в таблице 2. Таблица 2

№ пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3, 8.4

Анализатор цепей N5224A (диапазон рабочих частот от 10 МГц до 43,5 ГГц, пределы допускаемой относительной погрешности установки частоты ± 1-10". уровень гармонггческих составляющих в выходном сигнале не более минус 23 дБ. диапазон мощности выходного сигнала от минус 87 до 3 дБмВт, пределы допускаемой относительной по!решности измерений модуля коэффициента передачи в диапазоне от минус 70 до 10 дБ ±1,1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ ± 0,9 дБ)

8.4

Анализатор цепей N5224А.

Антенна измерительная I16-23M (диапазон частот от 0,85 до 17.44 ГГц, эффективная площадь не менее 50 см". пределы допускаемой относительной погрешности эффективной площади ± 0.8 дБ. КСВН входа антенны не более 1.8).

Комплект антенн измерительных рупорных П6-38. пределы допускаемой относительной погрешности эффективной площади ± 12 %, КСВН входа не более 1,2)

  • 3.2 Допускается использование других средств измерений и вспомогательного оборудования, имеющих метрологические и технические характеристики обеспечивающих заданную точность измерений.

  • 3.3 Применяемые средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке (отметки в формулярах или паспортах).

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки антенны допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 4 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в документации на антенны, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ 7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выдержать приборы в условиях, указанных в п. 6.1. в течение I ч;

  • - выполнить операции, оговоренные в технической документации на поверяемые антенны по их подготовке к поверке;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить предварительный upoipee приборов для установления их рабочего режима.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При проведении внешнего осмотра установить соответствие антенны следующим требованиям:

  • - наличие маркировки, подтверждающей тип и заводской номер;

  • - наружная поверхность антенны не должна иметь следов механических повреждений, которые могут влиять на работу антенны;

  • - присоединительный разъем должен быть чистым;

  • -  комплектность антенны должна соответствовать указанной в технической документации.

  • 8.1.2 Результаты внешнего осмотра считать положительными, если комплектность антенны соответствует требованиям технической документации, внешний вид антенны соответствует требованиям и. 8.1.1.

  • 8.2 Опробование

    • 8.2.1 Подготовить антенну к работе в соответствии с руководством по эксплуатации (РЭ). Проверить работоспособность элементов крепления антенны, надежность подключения кабельных сборок.

    • 8.2.2 Результаты опробования считать положительными, если элементы наведения антенны и СВЧ соединитель работоспособны.

  • 8.3 Определение КСВН входа

    • 8.3.1 Определение КСВН входа и диапазона рабочих частот провести с применением анализатора цепей PNA N5224A путем измерений КСВН входа антенн.

Измерения провести в диапазоне частот от 1,0 до 18,0 ГГц в соответствии с РЭ на анализатор цепей PNA N5224A. Антенну ориентировать в сторону, свободную от отражающих предметов.

  • 8.3.2 Результаты поверки считать положительными, если КСВН входа антенн в диапазоне рабочих частот нс превышает 2,0.

  • 8.4 Определение КК

    • 8.4.1 Определение КК антенн проводить в диапазоне частот от 1.0 до 18,0 ГГц с шагом не более 0,1 ГГц методом сравнения с эталонной антенной 116-38.

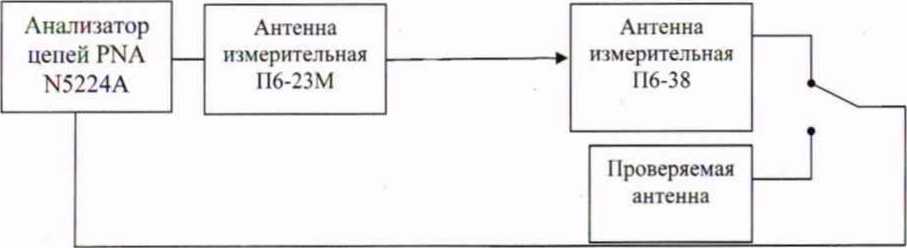

    • 8.4.2 Собрать схему, приведенную на рисунке 1.

      Рисунок 1 - Структурная схема соединения приборов

  • 8.4.3 Установить антенны друг напротив друга соосно. Выполнить юстировку антенн по максимуму принимаемого сигнала.

  • 8.4.4 Расстояние между антеннами выбрать в соответствии с условием нахождения антенн в дальней зоне, минимальное расстояние между антеннами вычислить по формуле (1):

(1)

где D - максимальный размер апертур используемых антенн, м;

Л - длина волны, м.

Расстояние от антенн до пола, потолка и стен должно составлять не менее 1,8 м.

  • 8.4.5 Измерения проводить на согласованной поляризации электромагнитного поля.

  • 8.4.6 Анализатор цепей N5224A установить в режим измерений коэффициента передачи S12. Выход измерительного порта «2» подключить к входу излучателя, а порта «I» к приемной антенне. Установить полосу обзора равной исследуемой полосе частот. Полосу пропускания, уровень выходной мощности и количество усреднений установить таким образом, чтобы обеспечивалось отношение сигнал/шум не менее 30 дБ.

Допускается использование встроенных функций «сглаживания» («Smothing», не более 1 %) или частотно-временных преобразований.

  • 8.4.7 Зафиксировать измеренную анализатором цепей N5224A зависимость уровня сигнала P,t с выхода эталонной антенны от частоты.

  • 8.4.8 В точку расположения эталонной антенны установить проверяемую антенну и подключить к измерительному порту «1». Выполнить юстировку антенн по максимуму принимаемого сигнала.

  • 8.4.9  Зафиксировать измеренную зависимость уровня сигнала Рпров с выхода проверяемой антенны от частоты.

  • 8.4.10 КК проверяемой антенны для каждой частотной точки вычислить по формуле (2):

Р+К,т11р()В.дБ(м-!)                     (2)

где Р1|рпв - частотная зависимость мощности на выходе проверяемой антенны;

Р ,, - частотная зависимость мощности на выходе эталонной антенны;

Ктт - частотная зависимость коэффициента калибровки эталонной антенны.

  • 8.4.11 Результаты поверки считать положительными, если коэффициент калибровки антенны в диапазоне частот от 1,0 до 18,0 ГГц не выходит за пределы от 25 до 45 дБ (м'!).

8.5 Определение погрешности коэффициента калибровки
  • 8.5.1 Определить погрешность КК поверяемой антенны по формуле (3):

^Л!ГТ — il 0 lg(l +         +     + ^/76 +     + ДЗ + юст 1

(3)

где       погрешность измерений отношений уровней сигналов анализатором цепей

N5224A, устанавливаемая из паспорта для измеряемых значений отношений уровней сигналов и вычисляемая по формуле (4):

д(т)

(4)

Л =10 10 —1 °.U№ 1U Б

где ДН) - погрешность из паспорта для измеряемого уровня ослабления А;

S , - погрешность, обусловленная побочными переогражениями электромагнитных волн, вычисляемая по формуле (5):

  • <      КБ Л2

    (5)

1 + 1020 -1

  • <            >

где КБ - уровень безэховости помещения, в котором проводятся измерения, дБ.

- погрешность, обусловленная погрешностью определения КУ эталонной антенны.

- погрешность, обусловленная рассогласованием СВЧ трактов, определяемая по

формулам (6-8):

^сог.з ~~ пзах((5^огл сог1),

(|-|Г,|2)(1 + |Г,||Гз1Г

|Л|.|Л| и |Л;| - модули коэффициентов отражения измерительной антенны, поверяемой антенны и анализатора цепей соответственно:

- погрешность. обусловленная неплоскостностью фазового фронта электромагнитной волны, принимается равной 0.05;

я - погрешность, обусловленная неточностью юстировки антенн, принимается равной 0,05.

  • 8.5.2 Результаты поверки считать положительными, если значения погрешности коэффициента калибровки антенны находятся в пределах ± 2 дБ.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1  При положительных результатах поверки антенны выдается свидетельство установленной формы.

  • 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

  • 9.3 При отрицательных результатах поверки антенна бракуется и направляется в ремонт. На забракованную антенну выдается извещение о непригодности с указанием причин забракования.

Начальник отдела

К.С. Черняев

И.Н. Медведев

ГЦИ СП ФБУ «ГНМЦ .Минобороны России»

Начальник лаборатории

ГНИ СП ФБУ «ГНМЦ Минобороны России»
