Методика поверки «Тахометр ручной оптический ДО-01Р» (18932-05)

Приложение 1

И.И. Решетник

марта__2005 г.

ТАХОМЕТР РУЧНОЙ ОПТИЧЕСКИЙ

ДО-01 Р

Методика поверки

Ведущий разработчик

г. Нижний Новгород 2005

Настоящая методика поверки распространяется на тахометр ручной оптический ДО-01 Р, предназначенный для оперативного измерения частоты вращения вала (об/мин) роторов промышленного энергетического оборудования.

Параметры, подлежащие проверке, приведены в табл.1.

Таблица 1

Межповерочный интервал -1 год.

При поверке должны быть выполнены операции, указанные в табл.2.

Таблица 2

При проведении поверки должны применяться средства измерения, указанные в табл.З.

Таблица 3.

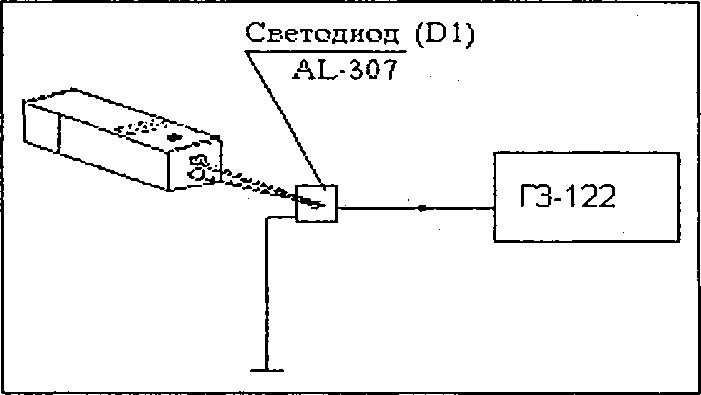

Блок-схема соединения аппаратуры при проведении поверки приведена на рис. 1.

Рис. 1. Блок-схема для проверки характеристик тахометра

• 1. При испытаниях допускается использование других средств измерения, обеспечивающих необходимую точность измерения.

• 2. Все средства измерения, используемые при испытаниях, должны быть поверены в соответствии с требованиями ПР 50.2.006-94.

Поверку осуществляет персонал, имеющий допуск к проведению подобных работ и изучивший руководство по эксплуатации прибора ДО-01 Р. При проведении поверки соблюдаются общие правила безопасности при работе с электроустановками.

ВНИМАНИЕ: В приборе ДО-01 Р используется маломощный лазер с длиной волны 630-680 нм и выходной мощностью- не более 1 мВт.

ИЗБЕГАЙТЕ ПРЯМОГО ПОПАДАНИЯ СВЕТА ЛАЗЕРА В ГЛАЗА.

При проведении поверки должны соблюдаться следующие усло

вия:

• - температура окружающей среды, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм.рт.ст.)

• - напряжение питания, В

ПРИМЕЧАНИЕ: Допускается проведение поверки в условиях, реально существующих в помещении и отличающихся от нормальных, если они не выходят за пределы рабочих условий, установленных ТУ на поверяемые приборы и на средства измерения, применяемые при поверке.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре устанавливается соответствие следующим требованиям: отсутствие механических повреждений и видимых дефектов корпуса, наличие контрольных пломб, соответствие комплектности и маркировки.

5.2.1 Включить питание тахометра кнопкой включения после запуска исследуемой машины. Навести лазерный луч на метку на роторе. При правильном наведении индикатор синхронизации (красный светодиод рядом с цифровым индикатором) периодически мигает с частотой вращения ротора. Показания на тахометре начинают индицироваться через 1-2 секунды.

ВНИМАНИЕ: При измерениях от различных меток с расстояний больших или меньших оптимальных возможна некоторая начальная нестабильность в показаниях тахометра,

• 5.2.2. После завершения наводки тахометр автоматически измеряет значение частоты вращения (об/мин), обновляя результат на цифровом индикаторе каждую секунду.

ПРИМЕЧАНИЕ. При частоте вращения менее 9999 об/мин показания на индикаторе тахометра соответствуют измеряемой частоте вращения ш(об/мин). В этом случае на индикаторе высвечивается разрядная точка.

При частоте вращения более 9999 об/мин подлинная частота соответствует показаниям на индикаторе умноженным на 10 (шХЮ об/мин). О переходе измерений в диапазон с десятикратным увеличением свидетельствует исчезновение разрядной точки

• 5.2.3. Снимите значение частоты вращения - среднее за последние 3 цикла из 5 циклов измерения.

• 5.2.4. После проведения измерений выключить питание, отпустив кнопку включения.

ПРИМЕЧАНИЕ. При измерении на малых оборотах (менее 60 об/мин) для более точного измерения частоты вращения тахометр необходимо устанавливать на штатив.

• 5.3.1. Проверка включает проведение измерений частоты вспышек светоизлучающего диода D1, возбуждаемого сигналом с генератора ГЗ-122.

Блок- схема приведена на рис.1. Значения измеряемых частот 0,05, 1, 10, 50, 200, 1000, 1500, Гц (3, 60, 600, 3000, 12000, 60000, 90000 об/мин). Формула пересчета имеет следующий вид:

Gj = fx60 [об/мин]                  (1)

где f_r - частота сигнала (повторения импульсов) в Гц.

то- частота сигнала в об/мин.

Для проведения проверки диапазона и погрешности измерения частоты вращения необходимо произвести следующие действия:

• 5.3.2. Собрать схему (рис 1), подготовить приборы к работе согласно их руководствам по эксплуатации. На генераторе ГЗ-122 установить сигнал с частотой, равной 50 ГЦ (3000 об/мин) и амплитудой 2 В.

Направить активный элемент тахометра на вспышки диода, снять показания тахометра 5 раз. Рассчитать среднее значение частоты по 3-м последним измерениям по формуле:

Го, = (EnJi)/3,                                    (2)

где Шг i-e значение частоты вращения, измеренное тахометром.

• 5.3.3. Рассчитать погрешность измерения частоты вращения по формуле:

5 =[(ш₁-ш_ч)/ш_ч] х 100%,                   (3)

где тп_ч- частота сигнала, подаваемого с генератора (выраженная в об/мин);

тп-i - частота сигнала измеренная тахометром (об/мин).

• 5.3.4. Выполнить указанные процедуры для всех частот, указанных в п.п.3.5.3.1.

Результаты проверки считаются удовлетворительными, если значения погрешностей, вычисленных по формуле (3) не более указанной в табл.1..

• 5.4. Проверка диапазона расстояний от прибора до вращающегося вала роторов промышленного энергетического оборудования, на котором производится измерение частоты вращения. Для проведения проверки диапазона расстояний необходимо произвести следующие действия:

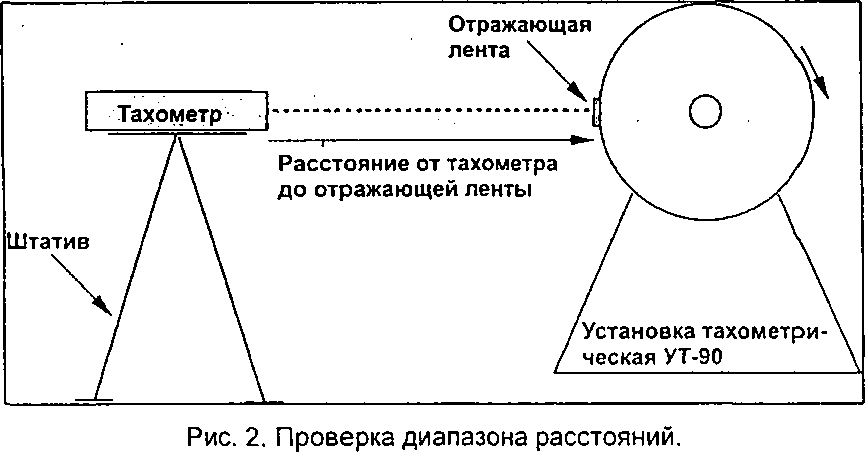

• 5.4.1. Собрать схему, см. рис 2, подготовить приборы к работе согласно их руководствам по эксплуатации.



• 5.4.2. Закрепить на валу Установки тахометрической отражающую ленту. Выставить на Установке тахометрической частоту вращения вала 2600 об/мин и произвести измерения тахометром частоты вращения вала с расстояния 3 см, 30 см, 1 м, 3 м.

• 5.4.3. Вычислить относительную погрешность измерения вращения вала по формуле:

5 =[(ш₁-тп_ч)/п1_ч] х 100%,             (4)

где тщ- значение частоты вращения вала, измеренное тахометром (об/мин);

ш_ч- значение частоты вращения вала, выставленное на Установке тахометрической (об/мин).

Результаты проверки считаются удовлетворительными, если значения погрешностей, вычисленных по формуле (4) не более погрешности Установки УТ-01.

• 5.5. Проверка времени установления рабочего режима проводится с помощью секундомера с момента нажатия кнопки “Вкл./Выкл ” тахометра до момента индикации 3-го измерения.

Для проверки используется схема (рис.1). Частота сигнала, подаваемого с генератора, равна 50 Гц (3000 об/мин) и 0,05 Гц (3 об/мин).

Результаты проверки считаются удовлетворительными, если время установления рабочего режима тахометра не более 12 с для 50 Гц (3000 об/мин) и 60 с для 0,05 Гц (3 об/мин).

• 5.6.1. Данные поверки оформляются путем записи в протокол поверки тахометра, который заверяется поверителем. В графу "‘Фактическое значение" заносятся максимальные значения погрешностей, полученных в результате измерений.

• 5.6.2. При отрицательных результатах поверки тахометр к дальнейшему использованию не допускается, клейма поверителя гасятся. После устранения причин несоответствия, тахометр подлежит предъявлению на поверку повторно.

• 5.6.3. При положительных результатах поверки тахометра оформляется свидетельство согласно МИ 1873.

Зав. №________Изготовитель ООО "ИНКОТЕС" (г. Нижний Новгород)

Дата поверки_____________________________________.

РЕЗУЛЬТАТЫ ПОВЕРКИ

Выводы __________________________________________________

Руководство по эксплуатации ТХ.4001.001 РЭ

Лист 25
