Методика поверки «ГСИ. КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ АВТОМАТИЧЕСКОГО КОНТРОЛЯ, УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЯ КАСКАД» (МП 2064-0137-2019)

Методика поверки

Тип документа

ГСИ. КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ АВТОМАТИЧЕСКОГО КОНТРОЛЯ, УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЯ КАСКАД

Наименование

МП 2064-0137-2019

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие

"Всероссийский научно-исследовательский институт им. Д.И.Менделеева

ФГУП "ВНИИМ им. Д.И.Менделеева"

Н.Пронин

директора ФГУП

Д11 Р "я     ч УТВЕРЖДАЮ

//ъ      * и *

а* / г           * 11

о iа 1              - л

* s - *

Д <« < /.                  —ь-1 L г» ■ ,

• •*>W5

Д.И. Менделеева

" 27 " марта 2019 г.

Государственная система обеспечения единства измерений КАНАЛЫ ИЗМЕРИТЕЛЬНЫЕ СИСТЕМ АВТОМАТИЧЕСКОГО КОНТРОЛЯ, УПРАВЛЕНИЯ И РЕГУЛИРОВАНИЯ КАСКАД Методика поверки МП 2064 - 0137-2019

Руководитель лаборатории информационноизмерительных систем ФГУП "ВН им. Д.И. Менделеева"

_2____В.П. Пиастро

" 27 "

марта 2019 г.

Инженер

В.Ж.Чащин

" 27 " марта 2019 г.

Санкт-Петербург 2019 г.

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД (далее - каналы) и устанавливает периодичность, объем и порядок первичной и периодических поверок.

При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего год и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

При проведении поверки необходимо использовать документ "Система автоматического контроля, управления и регулирования КАСКАД. Руководство по эксплуатации" ИЯТЛ.421413.106 РЭ, "Таблицу входных и выходных аналоговых сигналов" ИЯТЛ.421413.106 ТБС, где приведены номера клемм подключения, и настоящую методику поверки.

Первичная поверка каналов проводится на предприятии-изготовителе, или на специализированных предприятиях эксплуатирующего ведомства, аккредитованных на право поверки СИ.

Периодическая поверка каналов осуществляется после монтажа каналов измерительных систем автоматического контроля, управления и регулирования КАСКАД на объекте.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов в выбранных диапазонах контролируемых параметров.

Вместе с каналами поставляется также комплект эксплуатационной и технической документации и прикладные ПО Kaskad, HMI Каскад (по заказу).

Интервал между поверками - 2 года.

1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки каналов должны быть выполнены операции, указанные в таблице

  • 1.

Таблица 1

Наименование операций

Номер пункта методики поверки

Внешний осмотр

6.1

Опробование

6.2

Проверка диапазонов и определение основной приведенной погрешности каналов преобразо-вания/воспроизведения

6.3

Проверка соответствия ПО идентификационным данным

7

Оформление результатов поверки

8

2. СРЕДСТВА ПОВЕРКИ

При проведении поверки каналов применяются следующие средства:

Калибратор универсальный Н4-17 (per. номер в Федеральном информационном фонде по обеспечению единства измерений 46628-11)

воспроизведение силы постоянного тока, предел 20 мА, ±(0,004 %1х+0,0005 %1п) воспроизведение напряжения постоянного тока, предел 0,2 В, ±(0,002 %Ux+0,0005 %Un) предел 20 В, ±(0,002 %Ux+0,0001 %U„)

Магазин сопротивления Р4831 (per. номер в Федеральном информационном фонде по обеспечению единства измерений 6332-77), от 10’2 доЮ6 Ом, кл. 0,02

Генератор сигналов специальной формы AFG72125 (рег.номер в Федеральном информационном фонде по обеспечению единства измерений 53065-13), от 0,1 Гц до 25 МГц, ±2-10’5 Вольтметр универсальный цифровой GDM-78261 (рег.номер в Федеральном информационном фонде по обеспечению единства измерений 52669-13), предел 100 мА, ±(0,05 °/о1х+0,005%1п)

Термометр стеклянный ТЛ-4, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C.

Гигрометр ВИТ-2, диапазон измерения влажности от 20 до 90 % при температурах от 15 до 40 °C, кл.1.

Барометр - анероид БАММ, диапазон измерений от 600 до 790 мм рт.ст., ± 0,8 мм рт.ст. Примечания:

  • 1. Все перечисленные средства измерений должны быть технически исправны и своевременно поверены.

  • 2. Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке каналов допускаются поверители организаций, аккредитованных в установленном порядке, имеющие право самостоятельного проведения поверочных работ на средствах измерения электрических величин, ознакомившиеся с Руководством по эксплуатации ИЯТЛ.421413.106 РЭ, "Таблицей входных и выходных аналоговых сигналов" ИЯТЛ.421413.106 ТБС на конкретный образец и настоящей методикой.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1.    Все операции поверки, предусмотренные настоящей методикой поверки, экологически безопасны. При их выполнении проведение специальных защитных мероприятий по охране окружающей среды не требуется.

  • 4.2.    При выполнении операций поверки каналов должны соблюдаться требования технической безопасности, регламентированные:

  • - ГОСТ12.1.030-81 "Электробезопасность. Защитное заземление, зануление".

  • - Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей.

  • - Всеми действующими инструкциями по технике безопасности для конкретного рабочего места.

5. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

  • 5.1. При проведении операций поверки каналов должны соблюдаться следующие условия:

  • - диапазон температуры окружающего воздуха,°С..............от +15 до +25

  • - относительная влажность воздуха, %...............................от 45 до 75

  • - диапазон атмосферного давления, кПа...........................от 86 до 106

Питание каналов осуществляется от сети переменного тока напряжением 220 ± 11 В, частота 50 Гц.

  • 5.2. Перед началом операций поверки поверитель должен изучить Руководство по эксплуатации ИЯТЛ.421413.106 РЭ и "Таблицу входных и выходных аналоговых сигналов" ИЯТЛ.421413.106 ТБС на конкретный образец.

  • 5.3. Все средства измерений, предназначенные к использованию при выполнении поверки, включаются в сеть 220 В, 50 Гц и находятся в режиме прогрева в течение времени, указанного в их технической документации.

6. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1.     Внешний осмотр

    • 6.1.1.  При проведении внешнего осмотра должно быть установлено соответствие каналов следующим требованиям.

      • 6.1.1.1. Каждый конструктивный компонент каналов должен соответствовать конструкторской документации и комплекту поставки (включая эксплуатационную документацию).

      • 6.1.1.2. Механические повреждения наружных частей конструктивных компонентов, дефекты лакокрасочных покрытий, способные повлиять на работоспособность или метрологические характеристики каналов, должны отсутствовать.

      • 6.1.1.3. Маркировка и надписи на панелях конструктивных компонентов должны быть четкими, хорошо читаемыми. Паспортная табличка на внутренней панели двери шкафа МСКУ не должна быть повреждена.

      • 6.1.1.4. Результаты внешнего осмотра считаются положительными, если при проверке подтверждается их соответствие требованиям п.п. 6.1.1.1. - 6.1.1.3.

  • 6.2.     Опробование.

Опробование работы каналов выполняется следующим образом:

  • - на вход канала с входными сигналами силы постоянного тока в диапазоне от 0 до 5 мА (контролируемый параметр - влажность в диапазоне от 0 до 100 %) подать сигнал, соответствующий 50 % диапазона контролируемого параметра;

  • - наблюдать показания на мониторе АРМ оператора.

Опробование считается положительным, если показания лежат в пределах (50±0,1) %.

  • 6.3.   Проверка диапазонов и определение основной приведенной погрешности каналов преобразования/воспроизведения.

  • 6.3.1 Проверка диапазона и определение основной приведённой погрешности каналов с входными сигналами силы постоянного тока.

  • - определение погрешности выполняют не менее чем в 5 точках Ii, равномерно распределенных в пределах входного сигнала;

на вход канала подключают в соответствии с указанными в "Таблице сигналов" ИЯТЛ.421413.106 ТБС номерами клемм калибратор универсальный 114-17 в режиме воспроизведения силы постоянного тока на пределе 20 мА;

Примечание: при испытаниях активных ИК последовательно со входом подключают магазин сопротивления Р4831 и вольтметр универсальный цифровой GDM-78261 (в режиме амперметра); установку необходимых значений силы входного постоянного тока добиваются изменением сопротивления Р4831 с контролем по GDM-78261.

  • - последовательно устанавливают значения силы постоянного тока Ii, указанные в таб

лице 2;

Таблица 2 - входной сигнал сила постоянного тока в диапазоне от 0 до 20 мА. Пределы допускаемой основной приведенной погрешности уик i доп= ±0,2 %

Технологический параметр

Номинальные значения входного сигнала Ii, мА

К

Основная приведенная погрешность, %

Наименование, диапазон

Значения параметра

1,0

5,0

10,0

15,0

19,0

Относитель-ная влажность воздуха

Номин.знач., %

5,0

25,0

50,0

75,0

95,0

Рез-т преобр., %

  • - наблюдают отсчеты NBwxi показаний по монитору АРМ оператора;

  • - за оценку основной абсолютной погрешности измерительного канала (ИК) ДИк принимают значение, вычисляемое по формуле:

Дик i= max | NBbixi -Nil,                       (1)

где Nj - номинальное значение технологического параметра, соответствующее входному сигналу It;

- определяют основную приведенную погрешность ИК уик i, %, по формуле уИК1=---Ай*--х100%

Nmax~Nmin     ,          (2)

где Nmin , Nmax - нижний и верхний пределы диапазона контролируемого технологического параметра.

- повторить операции, устанавливая выходные сигналы калибратора Н4-17 в соответствии с таблицей 3 (для входных сигналов силы постоянного тока в диапазоне от 4 до 20 мА); Таблица 3 - входной сигнал сила постоянного тока в диапазоне от 4 до 20 мА.

Пределы допускаемой основной приведенной погрешности уик i доп = ±0,2 %

Технологический параметр

Номинальные значения входного сигнала Ii, мА

№№ ИК

Основная приведенная погрег ность,

%

Наименование, диапазон

Значения параметра

4,8

8,0

12,0

16,0

19,2

Избыточное давление, от 0 до 4000 кПа

Номин.знач., кПа

200

1000

2000

3000

3800

Рез-т преобр., кПа

Избыточное давление, от 0 до 2000 кПа

Номин.знач., кПа

100

500

1000

1500

1900

Рез-т преобр., кПа

Избыточное давление, от -100 до+1900 кПа

Номин.знач., кПа

0

400

900

1400

1800

Рез-т преобр., кПа

Избыточное давление, от 0 до 1500 кПа

Номин.знач., л/ч

75

375

750

1125

1425

Рез-т преобр., л/ч

Избыточное давление, от 0 до 105 кПа

Номин.знач., мг/кг

5,25

26,25

52,50

78,75

99,75

Рез-т преобр., мкг/кг

Избыточное давление, от 0 до 50 кПа

Номин.знач., мкг/кг

2,5

12,5

25,0

37,5

47,5

Рез-т преобр., мкг/кг

Перепад давле-ния, от -500 до +500 кПа

Номин.знач., °C

-450

-250

0

+250

+450

Рез-т преобр., °C

Перепад давления, от -1 до +6 кПа

Номин.знач., °C

-0,65

+0,75

+2,50

4,25

+5,65

Рез-т преобр., °C

Перепад давления, от 0 до 15,3 кПа

Номин.знач., %

0,765

3,825

7,650

11,475

14,535

Рез-т преобр., %

Продолжение та

блицы 3

Перепад давле-НИЯ, от 0 до 60 кПа

Номин.знач., %

3

15

30

45

57

Рез-т преобр., %

Уровень пла-мени, от 0 до 100%

Номин.знач., %

5

25

50

75

95

Рез-т преобр., %

Положение клапанов, за-слонок исполнительных механизмов, от 0 до 100 %

Номин.знач., %

5

25

50

75

95

Рез-т преобр., %

ИК считаются прошедшими проверку с положительными результатами, если для всех полученных результатов выполняется соотношение

|уик l| - |уик I доп|

Примечание: в случаях, когда каналы с входными сигналами силы постоянного тока выполнены в активном варианте, вместо калибратора Н4-17 используются подключаемые к его входам последовательно соединенные магазин сопротивления Р4831 и вольтметр универсальный цифровой GDM-78261 (в режиме измерения силы постоянного тока на пределе 100 мА). Регулировкой сопротивления магазина Р4831 по показаниям вольтметра GDM-78261 устанавливают требуемые значения силы входного постоянного тока.

  • 6.3.2 Проверка диапазонов и определение основной приведённой погрешности каналов с входными сигналами от термопреобразователей сопротивления.

  • - определение погрешности выполняют не менее чем в 5 точках Tj , равномерно распределенных в пределах диапазона технологического параметра;

  • - для каждой проверяемой точки Ti по таблицам ГОСТ 6651-2009 определяют соответствующее значению температуры Tj сопротивление Rj термопреобразователя сопротивления;

  • - на вход ИК в соответствии с указанными в "Таблице сигналов" ИЯТЛ.421413.106

ТБС номерами клемм последовательно подключают магазин сопротивления Р4831; Таблица 4 Уик т доп = +0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления 50М) а=0,00428 °C-1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик.

,%

-40

0

+50

+100

+140

Входной сигнал Ri, Ом

41,40

50

60,70

71,40

79,96

Результат преобразования Твыхь°С

от -50 до +150

Основная абсолютная погрешность, (Твых(- то,°с

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления 50М) (а=0,00428 °C-'), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик,, %

3

13

25

38

47

Входной сигнал Ri, Ом

50,64

52,78

55,35

58,13

60,06

Результат преобразования Твых1,°С

от 0 до 50

Основная абсолютная погрешность, (Твыю- ТО, °C

Таблица 6                                                      Уик т доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления 5 ОМ) а=0,00428 °C’1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность УикТ,

,%

10

50

100

150

190

Входной сигнал Ri, Ом

52,14

60,70

71,30

82,10

90,66

Результат преобразования Твыхь°С

от 0 до 200

Основная абсолютная погрешность, (TBMxi- Ti),°C

Таблица 7                                                      Уик т доп-^О,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления 100П) (а=0,00391 °C-1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик,, %

-40

0

+50

+100

+140

Входной сигнал Ri, Ом

80,00

100,00

119,70

139,11

154,42

Результат преобразования TBMXi,°C

от-50 до+150

Основная абсолютная погрешность, (TBbKi- Ti),°C

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления 100П) (а=0,00391 °C1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик,, %

3

13

25

38

47

Входной сигнал Ri, Ом

101,19

105,15

109,89

115,00

118,53

Результат преобразования Твых i, °C

от 0 до 50

Основная абсолютная погрешность, (Твьш- Ti),°C

Таблица 9            уик т доп =±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления 100П) (а=0,00391 °C'1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик,, %

10

50

100

150

190

Входной сигнал Ri, Ом

103,96

119,70

139,11

158,22

173,30

Результат преоб

Твых i,

эазования

■"1

от 0 до 200

Основная абсолютная погрешность, (Твых.- Т,),°С

Таблица 10                                                      Уик т доп ~±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления PtlOO) (а=0,00385 °C1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик,, %

-40

0

+50

+100

+140

Входной сигнал Ri, Ом

84,27

100,00

119,40

138,51

153,58

Результат преобразования Твых i, °C

от -50 до +150

Основная абсолютная погрешность, (Твых1 - Ti),°C

Таблица 11 уИктДоп=±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления PtlOO) (а=0,00385 °C-1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик., %

3

13

25

38

47

Входной сигнал Ri, Ом

50,59

52,54

54,87

57,38

59,12

Результат преобразования твых!,ос

от 0 до 50

Основная абсолютная погрешность, (Твых1- ТО, °C

Таблица 12 УиктДоп=±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопреобразователя сопротивления PtlOO) (а=0,00385 °C-1), °C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уик,, %

10

50

100

150

190

Входной сигнал Ri, Ом

103,90

119,40

138,51

157,33

172,17

Результат преобразования Твых1,°С

от 0 до 200

Основная абсолютная погрешность, (Твых,- Ti),°C

  • -  на магазине Р483 Последовательно устанавливают значения сопротивления Ri, указанные в таблицах 4-12;

  • - наблюдают отсчеты ТВьш показаний по монитору АРМ оператора;

  • - за оценку абсолютной погрешности Дик принимают значение, вычисляемое по формуле:

Дик Т = max | Твьш -Til;

  • - определяют приведенную погрешность ИК Уик т, %, по формуле

уикт =---Дик---Х100%

Tmax_Tmin ’ где Tmin, Тщах - минимальное и максимальное значения диапазона контролируемой температуры соответственно.

ИК считается прошедшими проверку с положительными результатами, если для всех полученных результатов выполняется соотношение

|уик т| ^1 Уик Т доп| •

  • 6.3.3 Проверка диапазонов и определение приведённой погрешности каналов с входными сигналами от термопар.

  • - определение погрешности выполняют не менее чем в 5 точках Ti , равномерно распределенных в пределах выбранного поддиапазона измерений технологического параметра;

  • - по таблицам ГОСТ Р 8.585-2001 определяют значения термоЭДС Uhomi, соответствующие выбранным значениям Ti;

  • - ко входу подключения холодного спая термопары подсоединяют магазин сопротивления Р4831 с установленным на нем значением 100 Ом (имитация температуры 0 °C холодного спая);

  • - на вход ИК в соответствии с указанными в "Таблице сигналов" ИЯТЛ.421413.106 ТБС номерами клемм подключают калибратор Н4-17, на выходе которого последовательно устанавливают указанные в таблицах 13-27 значения UHOm i;

Таблица 13                                                             Уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типаТХА(К)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

-78

+213

+575

+937

+1228

Входной сигнал UHOm i, мВ

-2,854

+8,659

+23,842

+38,799

49,854

Результат преобразования Твых |,°С

от -150 до +1300

Основная абсолютная погрешность, (Твых1- Ti),°C

  • - наблюдают отсчеты TBWxi показаний по монитору АРМ оператора;

  • - за оценку абсолютной погрешности Айк Т принимают значение, вычисляемое по формуле:

Айк Т = max I TBbixi - Ti I;

- определяют приведенную погрешность ИК уик т, %, по формуле

уикт =---Ликт---х100о Tmax_Tmin 5

где Tmin, Tmax - минимальное и максимальное значения диапазона измерений температуры соответственно.

Таблица 14 УикТдоп = ±0,2 %

Диапазон контролируемого параметра (температура пара, сигналы от термопары типа ТХА(К)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ик

Основная приведенная погрешность УикТ, %

-117

+37

+225

+412

+563

Входной сигнал UHOm i, мВ

-4,054

-1,489

+9,141 | +16,904

+23,331

Результат преобразования TBMxi,°C

от-150 до +600

Основная абсолютная погрешность, (ТВЫх1- то, °C

Таблица 15                                                         уИкт доп = ±0,2 %

Диапазон контролируемого параметра (температура пара, сигналы от термопары типа ТХА(К)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность УикТ, %

-128

-38

+75

+188

+278

Входной сигнал UHOm i, мВ

-4,357

-1,453

+3,059

+7,659

+11,300

Результат преобразования твых,,°с

от -150 до +300

Основная абсолютная погрешность, (TBbKi- ТО, °C

Таблица 16                                                         Уикт доп ~ ±0,2 %

Диапазон контролируемого параметра (температура пара, сигналы от термопары типа ТХА(К)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность УикТ,

%

30

150

300

450

570

Входной сигнал UHOm i, мВ

1,203

6,138

12,209

18,516

23,629

Результат преобразования Твых 1, °C

от 0 до 600

Основная абсолютная погрешность, (Твьш- Ti), °C

Таблица 17 Уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура пара, сигналы от термопары типаТХА(К)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность УикТ,

%

45

225

450

675

855

Входной сигнал UHom i, мВ

1,817

9,141

18,516

28,079

35,516

Результат преобразования Т„ых,,°С

от 0 до 900

Основная абсолютная погрешность, (Твьш- Ti),°C

Таблица 18                                                          Уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типаТХВД),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

-102

+88

+326

+564

+752

Входной сигнал UHOm i, мВ

-5,738

+5,988

+25,065

+45,942

+62,369

Результат преобразования Твыхь°С

от -150 до +800

Основная абсолютная погрешность, (Твых1- Ti), °C

Таблица 19                  Уикт доп - ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типаТХК(Ь)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

-117

+37

+225

+412

+563

Входной сигнал UHom i, мВ

-6,440

+1,752

+16,585

+32,544

+45,854

Результат преобразования Твых1,°С

от -150 до +600

Основная абсолютная погрешность, (Твыи- то,°с

Таблица 20 Уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типаТХК(Ь)),

°C

Номинальные значения контролируемого параметра Tj, °C

№№ ИК

Основная приведенная погрешность Уикт, %

-128

-38

+75

+188

+278

Входной сигнал UHOm i, мВ

-6,928

-2,314

+5,056

+13,601

+20,982

Результат преобразования ТВЫх1,°С

от-150 до+300

Основная абсолютная погрешность, (Твьш- Ti),°C

Таблица 21 Уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типаТХК(Ц),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

30

150

300

450

570

Входной сигнал UHOm i, мВ

1,951

10,624

22,843

35,888

46,471

Результат преобразования Твых1,°С

от 0 до 600

Основная абсолютная погрешность, (Твых1" Ti), °C

Таблица 22 Уикт доп — ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типа TXK(L)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

40

200

400

600

760

Входной сигнал UHOm i, мВ

2,624

14,560

31,492

49,108

63,058

Результат преобразования ТВь«!,0С

от 0 до 800

Основная абсолютная погрешность, (Твых,- Ti),°C

Диапазон контролируемого параметра (температура, сигналы от термопары ranaTHH(N)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

-78

+213

+575

+937

+1228

Входной сигнал UHom i, мВ

-1,927

+6,345

+19,641

+33,813

+44,884

Результат преобразования Твыхь °C

от-150 до +1300

Основная абсолютная погрешность, (Твых1- ТО, °с

Т аблица 24                                                          уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары ™naTHH(N)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность

Уик т, %

-62

+38

+226

+413

+563

Входной сигнал UHom i, мВ

-1,557

+1,010

+6,781

+13,457

+19,175

Результат преобразования Твых i,0C

от -150 до +600

Основная абсолютная погрешность, (TBHXi- Ti),°C

Таблица 25                                                   Уикт доп - ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типа THH(N)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

-128

-38

+75

+188

+278

Входной сигнал UH0M i, мВ

-2,958

-0,973

+2,045

+5,520

+8,567

Результат преобразования Твыхь 0С

от -150 до +300

Основная абсолютная погрешность, (ТвыхС Ti),°C

Диапазон контролируемого параметра (температура, сигналы от термопары типа THH(N)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт.

%

30

150

300

450

570

Входной сигнал UHOm i, мВ

0,793

4,302

9,341

14,846

19,447

Результат преобразования Твых1,°С

от 0 до 600

Основная абсолютная погрешность, (Твьш- Ti),°C

Таблица 27 Уикт доп = ±0,2 %

Диапазон контролируемого параметра (температура, сигналы от термопары типа THH(N)),

°C

Номинальные значения контролируемого параметра Ti, °C

№№ ИК

Основная приведенная погрешность Уикт, %

45

225

450

675

855

Входной сигнал UHOm i, мВ

1,202

6,747

14,846

23,546

30,611

Результат преобразования Tebixi, °C

от 0 до 900

Основная абсолютная погрешность, (Твых.- то, °C

ИК считаются прошедшими проверку с положительными результатами, если для всех полученных результатов выполняется соотношение

|Уик т|   Уик Т доп| •

  • 6.3.4 Проверка диапазона и определение основной приведенной погрешности каналов с входными сигналами частоты.

  • - определение погрешности выполняют не менее чем в 5 точках fi диапазона входного сигнала (от 0 до 10000 Гц);

  • - на вход ИК в соответствии с указанными в "Таблице сигналов" ИЯТЛ.421413.106 ТБС номерами клемм подключают генератор специальной формы AFG-72125 в режиме воспроизведения синусоидальных сигналов;

    Диапазон контролируемого параметра (частота вращения), об/мин

    Частота входного сигнала fi, Гц

    30

    1260

    3000

    6000

    8000

    Амплитуда входного сигнала, В

    0,11

    3,00

    3,50

    4,50

    6,00

    КОНТ

    Номинальные значения ролируемого параметра Fi, об/мин

    30

    1260

    3000

    6000

    8000

    Результат преобразования Иных i, об/мин

    №№ ИК

    Основная приведенная погрешность Уик F, %

от 0 до 10000 Основная абсолютная погрешность, (Fabixi- Fj), об/мин

  • -  на выходе генератора AFG-72125 последовательно устанавливают значения частоты и амплитуды в соответствии с таблицей 28;

  • - наблюдают отсчеты NBbixi показаний по монитору АРМ оператора;

  • - за оценку основной абсолютной погрешности Дик F принимают значение, вычисляемое по формуле:

Дик F = max I FBHxi - Fi I;

  • - определяют основную приведенную погрешность ИК уИк F, %, по формуле

уикР =--АЖ!--х100% F max “F min »

где Fmin, Fmax - нижний и верхний пределы диапазона технологического параметра.

ИК считаются прошедшими проверку с положительными результатами, если для всех полученных результатов выполняется соотношение

|Уик f| |Уик F доп|

  • 6.3.5 Проверка диапазонов и определение основной приведенной погрешности каналов с входными сигналами напряжения постоянного тока.

  • - определение погрешности выполняют не менее чем в 5 точках Ui, равномерно распределенных в пределах диапазона входного сигнала (от минус 10 до плюс 10 В);

  • - на вход ИК в соответствии с указанными в "Таблице сигналов" ИЯТЛ.421413.106 ТБС номерами клемм подключают калибратор универсальный Н4-17 в режиме воспроизведения напряжения постоянного тока на пределе 20 В;

  • -  на выходе калибратора Н4-17 последовательно устанавливают значения напряжения постоянного тока в соответствии с таблицами 29-31;

  • - наблюдают отсчеты NBbixi показаний по монитору АРМ оператора;

  • - за оценку основной абсолютной погрешности Дик и принимают значение, вычисляемое по формуле:

ДикU = max |NBbixi-Ni|;

Таблица 29 Уики доп = ±0,2 %

Диапазон контролируемого параметра (положение привода)

%

Номинальные значения контролируемого параметра Ni, %

№№ ИК

Основная приведенная погрешность Уикы, %

-90

-50

0

+50

+90

Входной сигнал, В

-9,5

-5,0

0

+5,0

+9,5

Результат преобразования Nbux i, %

от-100 до+100

Абсолютная погрешность преобразований, (NBMxi- Ni),%

Таблица 30 Уики доп = ±0,2 %

Диапазон контролируемого параметра (положение привода)

%

Номинальные значения контролируемого параметра Ni, %

№№ ИК

Основная приведенная погрешность УикЯ,

%

5

25

50

75

95

Входной сигнал, В

-9,5

-5,0

0

+5,0

+9,5

Результат преобразования Nbhx i, %

от Одо 100

Абсолютная погрешность преобразований, (NBMxi- Ni), %

Таблица 31                                                         Уик и доп - ±0,2 %

Диапазон контролируемого параметра (положение привода)

%

Номинальные значения контролируемого параметра Ni, %

№№ ИК

Основная приведенная погрешность

УикЫ, %

5

25

50

75

95

Входной сигнал, В

0,50

2,5

5,0

7,5

9,5

Результат преобразования Nbmx i, %

от Одо 100

Абсолютная погрешность преобразований, (NB«xi- Ni), %

- определяют основную приведенную погрешность ИК Уик U, %, по формуле

уики =------х100% Nmax “ Nmin где Nmin, Nmax — нижний и верхний пределы диапазона технологического параметра.

ИК считаются прошедшими проверку с положительными результатами, если для всех полученных результатов выполняется соотношение

|Уик и| |Уик U доп|

  • 6.3.6 Проверка диапазонов и определение основной приведенной погрешности каналов воспроизведения силы постоянного тока.

  • - определение погрешности выполняют не менее чем в 5 точках Ii, равномерно распределенных в пределах диапазона выходного сигнала (от 4 до 20 мА; от 0 до 20 мА);

  • - к выходам ИК в соответствии с указанными в "Таблице сигналов" ИЯТЛ.421413.106 ТБС номерами клемм подключают вольтметр универсальный цифровой GDM-78261 (в режиме амперметра) на пределе 100 мА;

Таблица 32 Уик! доп = ±0,2 %

Диапазон выходного параметра (сила постоянного тока) мА

Номинальные зь выходного параметр

гачения a Ii, мА (%)

№№ ИК

Основная приведенная погрешность Уик1, %

4,8

(5)

8,0 (25)

12,0 (50)

16,0 (75)

19,2 (95)

Результат воспроизведения, 1ВЫх i, мА

от 4 до 20

Основная абсолютная погрешность, (1вых1 - Ii), мА

Таблица 33                                                     Уик! доп - ±0,2 %

Диапазон выходного параметра (сила постоянного тока) мА

Номинальные значения выходного параметра Ii, мА

№№ ИК

Основная приведенная погрешность Уикь %

1,0

(5)

5,0 (25)

10,0 (50)

15,0

(75)

19,0 (95)

Результат воспроизведения, 1Вых ь мА

от 0 до 20

Основная абсолютная погрешность, (Iebixi • Ii), мА

  • - в окне ППО1 Kaskad на мониторе АРМ оператора в разделе Regul_bus выбирают соответствующий модуль вывода (по номеру ИК) и диапазон силы выходного тока; - в поле "Подготовленное значение" последовательно задают требуемые номинальные значения силы выходного постоянного тока в соответствии с таблицами 32 — 33 (в процентах от величины выбранного диапазона);

  • -  " в меню "Отладка" последовательно выбирают команды "Фиксировать значение" и "Освободить значение";

  • - наблюдают показания вольтметра GDM-78261 1Выхь

  • - за оценку основной абсолютной погрешности АИк i принимают значение, вычисляемое по формуле:

Айк I max | Iebixi ■ Ii I

- определяют основную приведенную погрешность ИК уИк I, %, по формуле

уик I = —--х100%

Imax “ Imin ’

где Imin , Imax - нижний и верхний пределы диапазона выходного параметра (силы постоянного тока).

ИК считаются прошедшими проверку с положительными результатами, если для всех полученных результатов выполняется соотношение

|Уик l| |уик I доп|

  • 7. Проверка соответствия ПО идентификационным данным.

Номер версии программного обеспечения указывается в программной документации и является составной частью названия программного обеспечения.

Средство разработки проекта контроллера (программа Epsilon LD) позволяют определить номер версии ВПО и ППО, установленной в контроллере REGUL.

Для этого необходимо выполнить следующие действия:

  • -     Подключите разъем Ethernet Port 6 модуля центрального процессора (AD4) к разъему Ethernet инженерной станции (АРМ оператора) с помощью перекрестного соединительного кабеля UTP кат.5е.

  • -     Запустите на инженерной станции (АРМ оператора) программу-конфигурирования Epsilon LD.

В пункте главного меню "Файл" выберите "Открыть проект". В открывшемся окне выберите файл проекта Single_CE_upd.project и нажмите кнопку "Открыть".

В окне программы Epsilon LD откроется проект. В левой части окна в панели «Устройства» выберите контроллер (REGUL_R600_61) и нажмите двойным щелчком левой кнопки мыши. В правой части окна программы откроется вкладка REGUL_R600_61 с имеющимися ниже подвкладками. Фрагмент окна приведен на рисунке 1.

•'П7<

-UI

15’1

2 = '22С

•лу»<

ГЙ6*3

С _

в

о; л

141

1

Рисунок 1

В пункте главного меню "Онлайн" выберите "Логин". После чего произойдет соеди

нение с выоранным контроллером

Во вкладке REGULR600 61 выбрать подвкладку «Сервис ПЛК» и затем «Общая

информация».

В пункте главного меню "Проект" выберите "Информация проекта". После чего вы

берите вкладку «Общее». Фрагмент окна приведен на рисунке 2

Рисунок 2

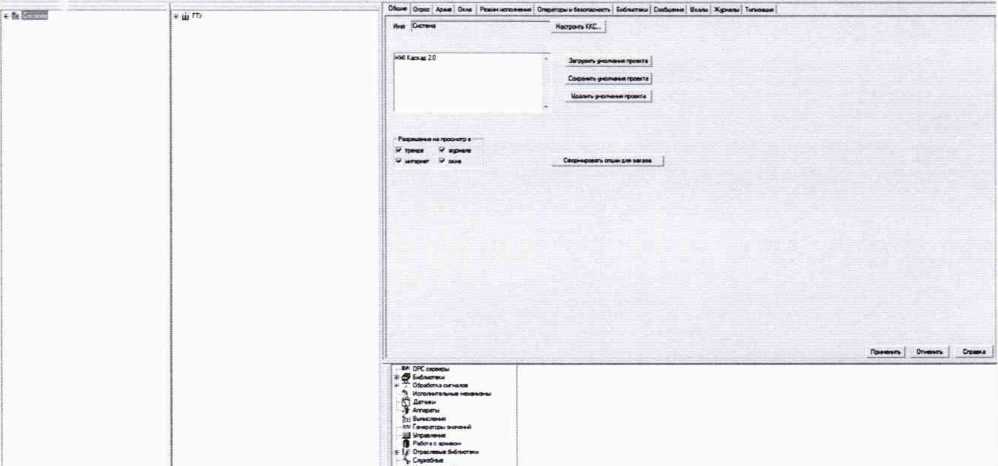

Средство разработки проекта инженерной станции (программа MasterSCADA) позволяют определить номер версии ППО, установленной в инженерной станции (АРМ опреатора).

Для этого необходимо выполнить следующие действия:

  • 1) Запустите на инженерной станции (АРМ оператора) программу MasterSCADA.

  • 2) В пункте главного меню "Проект" выберите "Открыть". В открывшемся окне выберите

файл проекта НМ1_Вавожская и нажмите кнопку "Ок".

  • 3) В окне программы MasterSCADA откроется проект. В левой части окна выберите устрой

ство «Система» и в правой части окна программы откроется панель свойств с имеющимися вкладками. Выберите вкладку «Общие». Фрагмент окна приведен на рисунке 3.

u.^Mafa Налм        Оам Слрмал

О В D - В               ♦ - - В ✓ “ в г. 3 В W а

0 с>6ог| :с »оа ■

Г Лрг-

Рисунок 3

Таблица 34- Идентификационные данные встроенного программного обеспечения (ВПО)

Идентификационные данные (признаки)

Значения

Идентификационное наименование

RegulRTS

Номер версии

Не ниже 1.5.7.1

Цифровой идентификатор

-

Таблица 35- Идентификационные данные внешнего (прикладного) программного обеспечения

(ППО1) контроллера шкафа ГТУ__________________________________________________

Идентификационные данные (признаки)

Значения

Идентификационное наименование

Kaskad

Номер версии (идентификационный номер)

не ниже 2.0

Цифровые идентификаторы

-

Таблица 36 - Идентификационные данные внешнего (прикладного) программного обеспечения (ППО2) инженерной станции (АРМ оператора)

Идентификационные данные (признаки)

Значения

Идентификационное наименование

HMI Каскад

Номер версии (идентификационный номер)

не ниже 2.0

Цифровые идентификаторы

-

Результаты проверки идентификационных данных ПО признаются положительными, если полученные результаты соответствуют данным, указанным в таблицах 34- - 36.

Результаты поверки признают положительными при положительных результатах проверок по методикам п.п. 6.3.1 - 6.3.6.

  • 8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1    При положительных результатах поверки каналов оформляется свидетельство о поверке. К свидетельству прилагаются протоколы с результатами поверки.

  • 8.2   При отрицательных результатах поверки каналов свидетельство о предыдущей поверке аннулируется и выдается извещение о непригодности.

  • 8.3   Документы по результатам поверки оформляются в соответствии с установленными требованиями к применению.

  • 8.4   Знак поверки наносится на свидетельство о поверке и (или) в Формуляр.

Протокол поверки №

от

II             II

201 г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблицах 1,2.

Таблица 1 - входной сигнал сила постоянного тока в диапазоне от 0 до 5 мА. Пределы допускаемой основной приведенной погрешности уик i доп= ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контролируемого параметра

физ.ед

Входной сигнал Ii, мА

Наиболь-шее значение основной абсо-лютной по-грешности Д1 физ. ед

Основная приведенная погрешность к %

0,25

1,25

2,50

3,75

4,75

Номинальные значения контролируемого параметра Ni, физ. ед

5,0

25,0

50,0

75,0

95,0

Результат преобразования Nbbix i, физ. ед

Основная абсолютная погрешность преобразований, (Nbmxi - Ni), физ.ед

Таблица 2 - входной сигнал сила постоянного тока в диапазоне от 4 до 20 мА. Пределы допускаемой основной приведенной погрешности Yhki доп= ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контролируемого параметра

физ.ед

Входной сигнал Ij, мА

Наиболь-шее значение основной абсо-лютной по-грешности Ai физ. ед

Основная приведенная погрешность п.

%

4,8

8,0

12,0

16,0

19,2

Номинальные значения контролируемого параметра Ni, физ. ед

Результат преобразования Nbmx i, физ. ед

Основная абсолютная погрешность преобразований, (Nebixi- Ni), физ.ед

Результаты внешнего осмотра:_____________________

Результаты опробования: ___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:__________________

Поверку проводили:__________

Приложение Б (рекомендуемое)

Протокол поверки №

от "___"_________201_г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование:

_____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица 1               Термопреобразователь сопротивления типа_______(а=_______°C'1)

Пределы допускаемой основной приведенной погрешности ут доп = ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контроли-руемого параметра

°C

Номинальные значения контролируемого параметра Ti, °C

Наиболь-шее значе-ние основ-ной абсолютной по-грешности Ат, °C

Основная приведенная погрешность

УТ, %

1

Входной сигнал Rj, Ом

Результат преобразования Твых i, °C

Основная абсолютная погрешность преобразований, (Tebixi- Ti), °C

Приложение Б (рекомендуемое)

Протокол поверки №

от "___"_________201_г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица 1               Термопреобразователь сопротивления типа_______(а=_______°C'1)

Пределы допускаемой основной приведенной погрешности ут доп = ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контроли-руемого параметра

°C

Номинальные значения контролируемого параметра Ti, °C

Наиболь-шее значе-ние основ-ной абсолютной по-грешности Ат, °C

Основная приведенная погрешность

УТ, %

1

Входной сигнал Ri, Ом

Результат преобразования Твых i, °C

Основная абсолютная погрешность преобразований, (Твых1- то, °C

Протокол поверки №

от "___"_________201_г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица 1                                                     Термопара типа_________

Пределы допускаемой основной приведенной погрешности ут доп = ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контроли-руемого параметра

°C

Номинальные значения контролируемого параметра Ti, °C

Наиболь-шее значе-ние основ-ной абсолютной по-грешности Ат,

°C

Основная приведенная погрешность

YT, %

1

Входной сигнал Ui, мВ

Результат преобразования Твых1,°С

Основная абсолютная погрешность преобразований, (Твьш- Ti), °C

Протокол поверки №

от "___"_________201_ г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: ____________________________, зав. №_______

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблице 1.

Таблица                                                                                1

Пределы допускаемой основной приведенной погрешности Yf доп - ±0,20 %

Номер канала

Номера клемм подключения

Диапазон контролируемого параметра

об/мин

Частота входного сигнала fi, Гц

Наиболь-шее значе-ние основной абсолютной погрешности AF об/мин

Основная приведенная погрешность YF.

%

30

1260

3000

6000

8000

Амплитуда входного сигнала, В

0,11

3,00

3,50

4,50

6,00

Номинальные значения контролируемого параметра Fi, об/мин

30

1260

3000

6000

8000

Результат преобразования FBbix i, физ. ед

от 0 до

10000

Основная абсолютная погрешность преобразований, (Faux!- Fi), об/мин

Протокол поверки №

от "___"_________201_г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблицах 1,2.

Таблица 1

Пределы допускаемой основной приведенной погрешности у щс и доп = ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контролируемого параметра

физ.ед.

Входной сигнал Ui, В

Наиболь-шее значение основной абсо-лютной по-грешности Аи физ.ед.

Основная приведенная погрешность YU.

%

-9,5

-5,0

0

+5,0

+9,5

Номинальные значения контролируемого параметра Ni, физ.ед.

Результат преобразования Nbhx i, физ.ед.

Основная абсолютная погрешность преобразований, (NBMxi - Ni), физ.ед.

Таблица 2

Пределы допускаемой основной приведенной погрешности у Ик и доп - ±0,2 %

Номер канала

Номера клемм подключения

Диапазон контролируемого параметра

физ.ед.

Входной сигнал Ui, В

Наиболь-шее значение основной абсо-лютной по-грешности Аи физ.ед.

Основная приведенная погрешность YU.

%

0,50

2,5

5,0

7,5

9,5

Номинальные значения контролируемого параметра Ni, физ.ед.

Результат преобразования Nbhx i, физ.ед.

Основная абсолютная погрешность преобразований, (Nubixi - Ni), физ.ед.

Результаты внешнего осмотра:_____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:__________________

Поверку проводили:__________

Протокол поверки №

от

II               II

201 г.

Наименование СИ

Каналы измерительные систем автоматического контроля, управления и регулирования КАСКАД

Заводской номер

Заказчик

Дата поверки

Условия поверки:

  • -  температура окружающего воздуха, °C.................

  • -  относительная влажность воздуха, %....................

  • -  атмосферное давление, кПа..............................

Эталоны и испытательное оборудование: _____________________________, зав. №________

(Свидетельство о поверке №________от________201__г.)

Результаты поверки приведены в таблицах 1,2.

Таблица 1

Пределы допускаемой основной приведенной погрешности у ик I доп - 0,2 %

Номер канала

№№ клемм подключения

Диапазон силы выходного постоянного тока, мА

Номинальные значения силы выходного постоянного тока Ii, мА (%)

Основная приведен-ная погрешность

Уик1, %

4,8

(5)

8,0 (25)

12,0 (50)

16,0

(75)

19,2 (95)

Результат воспроизведений 1ВЫх i, мА

от 4 до 20

Основная абсолютная погрешность, (1вых1" li), мА

Таблица 2

Пределы допускаемой основной приведенной погрешности у Ик I доп - 0,2 %

Номер канала

№№ клемм подключения

Диапазон силы выходного постоянного тока, мА

Номинальные значения силы выходного постоянного тока Ii, мА (%)

Основная приведен-ная погрешность

Уик1, %

1,0

(5)

8,0 (25)

12,0 (50)

16,0 (75)

19,0 (95)

Результат воспроизведений 1ВЫх i, мА

от 4 до 20

Основная абсолютная погрешность, (1вюа - Ii), мА

Результаты внешнего осмотра:_____________________

Результаты опробования:___________________________

Результаты проверки идентификационных данных ПО:________________________

Выводы:__________________

Поверку проводили:__________

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
