Методика поверки «ГСИ. КАНАЛ ИЗМЕРИТЕЛЬНЫЙ ОБЪЕМНОГО РАСХОДА И ОБЪЕМА ЖИДКОСТИ СИСТЕМ ПОГРУЖНОЙ ТЕЛЕМЕТРИИ «ЭЛЕКТОН-ТМСР»» (МП ЦТКД 440)
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ЭЛЕКТОН»
2016 г.
директор
«МЦЭ»
Федоров
УТВЕРЖДАЮ
Генеральный директор \
ЗАО «Электон» £ I
—\ 7
«СЧ. С' Ч 20IJr.
:на
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
КАНАЛ ИЗМЕРИТЕЛЬНЫЙ
ОБЪЕМНОГО РАСХОДА И ОБЪЕМА ЖИДКОСТИ СИСТЕМ ПОГРУЖНОЙ ТЕЛЕМЕТРИИ «ЭЛЕКТОН-ТМСР»
МЕТОДИКА ПОВЕРКИ
ЦТКД 440 МП л >GSf4b ВМосква 2016 г.
Настоящая методика распространяется на канал измерительный объемного расхода и объема жидкости систем погружной телеметрии «Электон-ТМСР»: «Электон-ТМСР-12», «Электон-ТМСР-15», «Электон-ТМСР-20», «Электон-ТМСР-25» (далее - ИК систем ТМСР) и устанавливает методику его первичной и периодической поверки.
Для ИК систем ТМСР используется комплектная поверка.
Интервал между поверками ИК систем ТМСР - два года
1 Операции поверки
1.1В процессе поверки выполняются операции в соответствии с таблицей 1.
Таблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операций при поверке | |
первичной |
периодической | ||
Внешний осмотр |
7.1 |
+ |
+ |
Проверка идентификационных данных ПО |
7.2 |
+ |
+ |
Опробование |
7.3 |
+ |
+ |
Определение метрологических характеристик ИК систем ТМСР |
7.4 |
+ |
+ |
Оформление результатов поверки |
8 |
+ |
+ |
2 Средства поверки
-
2.1 При проведении поверки ИК систем ТМСР применяются средства поверки, указанные в таблице 2.
Все применяемые при поверке ИК систем ТМСР средства измерений (СИ) должны быть исправны, поверены в установленном порядке и иметь действующие свидетельства о поверке или знаки поверки, а также эксплуатационную документацию.
Таблица 2 - Средства поверки
Номер пункта методики поверки |
Кол-во |
Наименование и тип (условное обозначение) основного и вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические и метрологические требования, основные технические характеристики средств поверки |
1 |
2 |
3 |
Основные средства поверки | ||
7.2; 7.3 |
1 |
Установка поверочная водопроливная автоматизированная УПВА (далее - установка УПВА), диапазон воспроизведения поверочных расходов (0.4...52) м3/ч, основная относительная погрешность установки при сличении с эталонным счетчиком-расходомером жидкости (РСЭ) ±0,3 % |
Продолжение таблицы 2
1 |
2 |
3 |
Вспомогательные средства поверки* | ||
5.1 |
1 |
Преобразователь абсолютного давления (барометр) «Зонд-ЮАД-1155»ГКНД.406223.007, диапазон измерения (700...800) мм рт.ст., класс 0,5 |
1 |
Комбинированный преобразователь температуры и влажности воздуха (термогигрометр) Роса-10 МКГФК 405113.001 диапазон измерения температуры (- 40 ... + 80) °C, основная относительная погрешность ± 0,4 %; диапазон измерения влажности (0... 100) %, основная абсолютная погрешность ± 2 % | |
* - установлены в блок измерения параметров окружающей среды (далее БИ ПОС) в составе установки УПВА |
-
2.2 Эталоны единиц величин и СИ должны быть аттестованы (поверены) в установленном порядке и иметь действующие свидетельства об аттестации (свидетельства о поверке или знаки поверки).
-
2.3 Допускается применять средства поверки, не приведенные в таблице 2, но обеспечивающие определение (контроль) метрологических характеристик поверяемых ИК систем ТМСР с требуемой точностью.
3 Требования безопасности
-
3.1 При проведении поверки необходимо соблюдать:
требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Правила по охране труда при эксплуатации электроустановок», утверждённые приказом министерства труда и социальной защиты Российской Федерации от 24 июля 2013 года N 328н;
указания по технике безопасности, приведенные в эксплуатационной документации на эталоны и средства поверки;
правила пожарной безопасности, действующие на предприятии.
-
3.2 Запрещается создавать давление, превышающее верхний предел измерений.
-
3.3 К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации ИК систем ТМСР и прошедшие инструктаж по технике безопасности.
-
3.4 Все работы по монтажу и демонтажу ИК систем ТМСР, при определении погрешности измерений расхода, выполнять при неработающей установке УПВА.
4 Требования к квалификации поверителей
-
4.1 Поверитель должен быть допущен к поверке СИ - ИК систем ТМСР в установленном порядке и иметь навыки работы на персональном компьютере (далее - ПК) с операционной системой WINDOWS.
5 Условия поверки
-
5.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха, °C .......................................................от 15 до 25;
-
- рабочая среда........................................................................................ вода питьевая по
СанПиН 2.1.4.1074-2001
-
- температура рабочей среды (воды), °C ........................................................от 15 до 40;
-
- относительная влажность воздуха, % ..........................................................от 30 до 80;
-
- атмосферное давление, кПа ........................................................................от 84 до 106.
-
5.2 Время пролива на одном поверочном расходе установки тИзм. > 220 с или не менее интервала времени 11-ти цифровых пакетов текущего расхода, поступивших в наземный блок.
-
5.3 При проведении поверки не должно быть вибраций на измерительных участках установки.
6 Подготовка к поверке
-
6.1 Перед началом поверки поверитель должен:
-
6.1.1 Изучить «Руководство по эксплуатации установки УПВА ЦТКД 403 РЭ», руководства на технические средства, используемые при поверке, руководство по эксплуатации системы ТМСР, правила техники безопасности и настоящую методику поверки ИК систем ТМСР.
-
6.1.2 Проверить комплектность средств поверки и их соответствие п.п. 2.1 - 2.3.
-
6.1.3 Провести подготовительные работы на установке УПВА в соответствии с разделом 6 «Руководства по эксплуатации установки УПВА ЦТКД 403 РЭ» (кроме п. 6.3.7).
-
-
6.2 Установить на измерительный участок (ИУ) установки УПВА ИК систем ТМСР -погружные блоки ТМСПР с электрическим подключением блока ТМСПС.
-
6.3 Подключить погружные блоки ТМСПР-ТМСПС системы телеметрии к наземному блоку ТМСН, используемого в комплекте с установкой УПВА или к наземному блоку ТМСН из устанавливаемого на поверку полного комплекта системы погружной телеметрии «Электон-ТМСР» в соответствии со схемой подключения в приложении А рисунок А.1.
-
6.4 Включить станцию управления циркуляционным насосом установки УПВА «Электон-05» и пульт управления установкой, включить персональный компьютер (далее - ПК) установки и войти в программу «Управление». После запуска программы «Управление» на монитор ПК будет выведено окно с отображением мнемосхемы проливной установки и дополнительными окнами отображения состояния установки и параметров гидросистемы.
-
6.5 Для прогрева средств автоматизации установки УПВА, включая СИ, интервал времени между включением установки и началом поверки ИК систем ТМСР должен быть не менее 20 минут.
7 Проведение поверки
-
7.1 Внешний осмотр
При проведении внешнего осмотра проверяют:
-
- комплектность и маркировку погружных блоков в соответствии с паспортами на них;
-
- отсутствие механических повреждений на погружных блоках ТМСПР-ТМСПС;
-
- отсутствие загрязнений и масляной пленки в проточной части блока ТМСПР;
-
- целостность контактов соединительных кабелей и разъемов в поверяемых блоках и подключаемых к установке.
Блоки, забракованные при внешнем осмотре, дальнейшей поверке не подлежат.
-
7.2 Проверка идентификационных данных ПО
-
7.2.1 Производится проверка идентификационных параметров ПО наземного блока ТМСН-12. Идентификационные параметры наземного блока ТМСН-12 должны соответствовать данным приведенным в таблице 3. Если идентификационные параметры не соответствуют указанным, поверку прекращают, т.к. результат поверки отрицательный. В соответствии с п. 8.3 производится оформление извещения о непригодности.
-
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование производителя ПО |
ELEKTON |
Цифровой идентификатор метрологически значимой части ПО наземного блока (контрольная сумма исполняемого кода) |
0*2Ье4 = 11236 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
-
7.2.2 Контроль идентификационных данных встроенного ПО описан в пункте 4.3 РЭ на системы погружной телеметрии «Электон-ТМСР».
-
7.2.3 Возможность доступа к встроенному ПО погружных блоков отсутствует.
-
7.3 Опробование
-
7.3.1 Руководствуясь документом «Установка поверочная водопроливная автоматизированная УПВА. Руководство по эксплуатации. ЦТКД 403 РЭ» (рисунок 10) в окне программы «Управление» установкой УПВА, выбрать статус установки УПВА - «Наладка». Откроется базовое окно с мнемосхемой проливной установки.
-

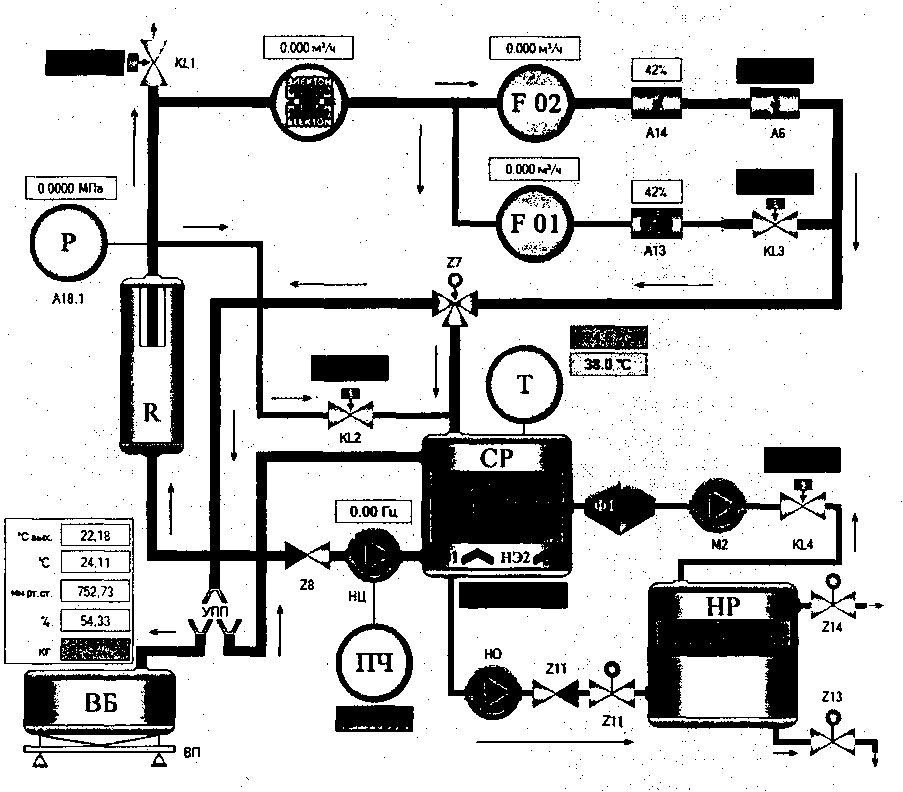

7.3.2 Выбрать на мнемосхеме (приложение Б, рисунок Б.1) ИУ РСЭ, соответствующий поверочному расходу Qcp (таблица 6 настоящей методики), с помощью манипулятора «Мышь» курсором на мнемосхеме открыть запорное устройство на выбранном ИУ РСЭ: KL3 или А7 и установить в окне устройства регулирования потока среды, выбранного ИУ РСЭ: А13 или А14 (УРПС-15КШ или УРПС-503Д) - 42 %.
-
7.3.3 На мнемосхеме установки (приложение Б, рисунок Б.1) с помощью манипулятора «Мышь» ПК курсором нажать кнопку «Пуск» ПЧ (преобразователя частоты), пусковая частота - 20 Гц, в окне регулирования частоты (рисунок 1) установить выходную частоту ПЧ, соответствующую поверочному расходу Qcp для поверяемого ИК систем ТМСР. Убедиться в соответствии величины расхода ИК систем ТМСР величине расхода, используемого РСЭ.
-
Рисунок 1 - Дополнительное окно управления частотным приводом циркуляционного насоса
7.3.4 Изменить выходную частоту ПЧ от установленной в сторону уменьшения и в сторону увеличения таким образом, чтобы расход, воспроизводимый проливной установкой оставался в пределах диапазонов измерения РСЭ и ИК систем ТМСР. Убедиться в изменении величины расхода (уменьшении, увеличении), измеренных ИК систем ТМСР (отображается на мнемосхеме).
-
7.3.5 Выключить циркуляционный насос установки УПВА, нажав курсором на мнемосхеме кнопку «Стоп» ПЧ.
7.4 Определение метрологических характеристик (MX) ИК систем ТМСР
-
7.4.1 При определении MX ИК систем ТМСР регистрируются следующие параметры:
-
- число импульсов (N) с одного из используемых РСЭ, регистрируемое счетчиком импульсов СИ 30 из состава установки УПВА;
-
- значения суммарных объемов воды, измеренных ИК систем ТМСР (И£), [м3] и полученных с наземного блока ТМСН за (ТИзм.) - время пролива воды на установке УПВА;
-
- давление [МПа] и температура [°C] воды в гидросистеме установки УПВА, измеренных датчиком давления DMP 33 li и измерителем ТРМ200 с датчиком температуры ДТС 054-100П-АЗ из состава установки УПВА;
-
- действительное время пролива воды - (Тд), [с] на установке УПВА, измеренное измерителем интервалов времени (ИИВ) В-471;
-
- параметры окружающей среды: атмосферное давление, температура и влажность воздуха, измеряемые блоком БИ ПОС.
Смена статуса УВПА
Поверка ТМСР
Ча Калибровка ТМСР
Выбрать статус «Поверка ТМСР»
Ча Градуировка РСЭ
Ч» Наладка
Рисунок 2 - Смена статуса проливной установки

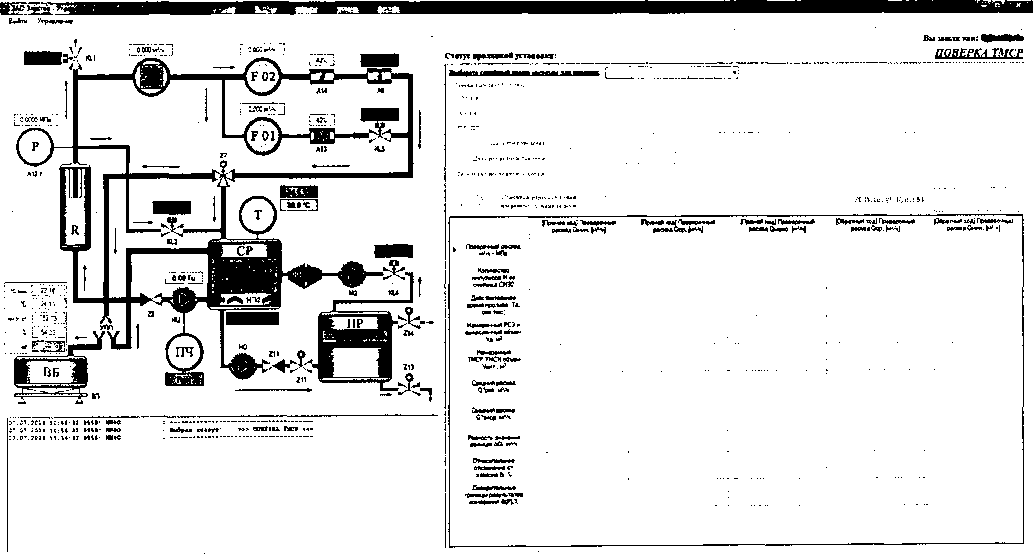

Рисунок 3 - Базовое окно программы «Управление» в статусе установки «Поверка ТМСР»
-
7.4.2 В базовом окне программы «Управление» выбрать статус установки УПВА -«Поверка ТМСР» (рисунок 2).
ТАЗ На мониторе ПК отобразится базовое окно в статусе установки «Поверка ТМСР» (рисунок 3), в котором будет предложено выбрать - серийный номер системы ТМСР для поверки, из развернутого списка (номер вносится в базу данных на этапе сборки и пробития на изделии серийного номера).
Статус проливной установки:
ВыДямте симошый вомар систем»» для мвемос
КПЗ
1134
Рисунок 4 - Выбор серийного номера системы ТМСР
-
7.4.4 После выбора серийного номера системы ТМСР (рисунок 4) в базовом окне программы в статусе «Поверка ТМСР» вместе с мнемосхемой проливной установки отображаются таблица (рисунок 5) результатов измерений и расчетных данных с параметрами идентификации системы погружной телеметрии «Электон-ТМСР»:
-
- Наименование и цифровой код комплекта системы
-
- Дата производства
-
- Дата и результат последней поверки
Статус проливной установки:
ПОВЕРКА ТМСР
Выберете серийный иомя системы для говижи: [1233, Дини* ьибрзжной системы:
ТМСР: Элезстои-ТМСР-15-50/500-400-103-П4-1-К0
ТМСПС: Электси*ТМСПС-15-50/500-400-103-П4-1-К0
ТМСПР: Элезстон-ТМСПР-12-50/500-400-К0
Дата производства:
16.10.2013 13:42:04
Дата последней поверки:
19.12.201410:12:03
Результат последней поверки:
ГОДЕН
2] ТМСН42
РЕЗУЛЬТАТ ПОВЕРКИ:
[Прямой код] Проверочный расход О**. ►н’/ч] |
[Прямой ход] Проверочгшй расходОср, ^’/ч] |
[Прямой ход] Проверочный расход Омаке, (м’/ч] |
[Обратный ход] Проверочный расходОср. ЬРА] |
[Обратный ход] Проверочный расход Омин, (м’/ч] | |
. Поверочный расход, м’/ч • МПа |
8.333 0.200 |
11410 0.200 |
20.833 0.200 |
11.410 0.200 |
8.333 0.200 |
Количество импульсов N со счетчика СИЗО | |||||
Действительное время пролжа, Тд. сек.(час) | |||||
Измеренный РСЭи вычисленный объем Уд.м’ |
Измеренный ТМСР-ТМСН объем Уинт.. м’
НАЧАТЬ Основная отноаггельиая
ПОВЕРКУ погрешность канала «осн.:
Средний расход 0*рсз. м’/ч
Срехвый расход Q’tmcp, м’/ч
Разность значений расхода ДО. м’/ч
Относительное отклонение от эталона &. я
Доверительные границы результатов измерено* &(Р)Д
Рисунок 5 - Параметры идентификации системы телеметрии и таблица данных, отображаемая на мониторе ПК при поверке ИК систем ТМСР
-
7.4.5 Поверка ИК систем ТМСР выполняется на установке УПВА методом непосредственного сличения с одним из РСЭ установки УПВА (в зависимости от величины расхода) в автоматическом режиме выполнения измерительных циклов (в соответствии с ГОСТ 8.510-2002, часть 2).
-
7.4.6 После нажатия на кнопку мнемосхемы «Начать поверку», установка УПВА производит поверку на трех поверочных расходах и выдает результат поверки, который будет внесен в базу данных предприятия. Процедура пролива воды по контуру через поверяемый ИК систем ТМСР и РСЭ установки УПВА осуществляется для трех поверочных расходов: QMHH, Qcp и QMaKc диапазона измерений ИК систем ТМСР (для прямого и обратного хода измерений).
Уставки поверочных расходов, воспроизводимых установкой УПВА в зависимости от установленного комплекта ИК систем ТМСР, выбираются и изменяются программой автоматически в соответствии с таблицей 5.
-
7.4.7 Выполняется измерение суммарного объема воды (Vs), прошедшего через поверяемый ИК систем ТМСР, с необходимой модификацией блока ТМСПР, и объема воды (Уд), прошедшего через один из РСЭ установки УПВА, с синхронным запуском измерений РСЭ и ИК систем ТМСР для каждого поверочного расхода, за измеренный действительный интервал времени (Тд).
Таблица 5 - Уставки поверочных расходов модификаций погружных блоков ТМСПР
Обозначение погружного блока |
Прямой ход измерений |
Обратный ход измерений | |||
Поверочный расход Qmhh, М3/ч |
Поверочный расход Qcp, м3/ч |
Поверочный расход Омаке, М3/ч |
Поверочный расход Qcp, м3/ч |
Поверочный расход Qmhh, М3/ч | |
ТМСПР-12 (20) - 20/200 |
0,83 |
4,58 |
8,33 |
4,58 |
0,83 |
ТМСПР-12 (20)- 50/500 |
2,08 |
11,4 |
20,8 |
11,4 |
2,08 |
ТМСПР-12 (20) - 125/1250 |
5,21 |
28,6 |
52,0 |
28,6 |
5,21 |
Qmhh - минимальное значение, Qcp - среднее значение, QMaKc- максимальное значение
-
7.4.8 В статусе установки УПВА «Поверка ТМСР» при запуске измерительного цикла программы «Управление» для систем телеметрии «Электон-12 (15, 20, 25) по локальной сети RS-485 считывается информация с наземного блока ТМСН-12 (АЗ) о поступлении цифровых пакетов с измерительной информацией текущего расхода на наземный блок, передаваемого погружным блоком ТМСПС (А2) (приложение В, рисунок В.1). В наземном блоке осуществляется интегрирование по времени полученной измерительной информации о текущем расходе (Qj) и подсчет числа цифровых пакетов (ш).
-

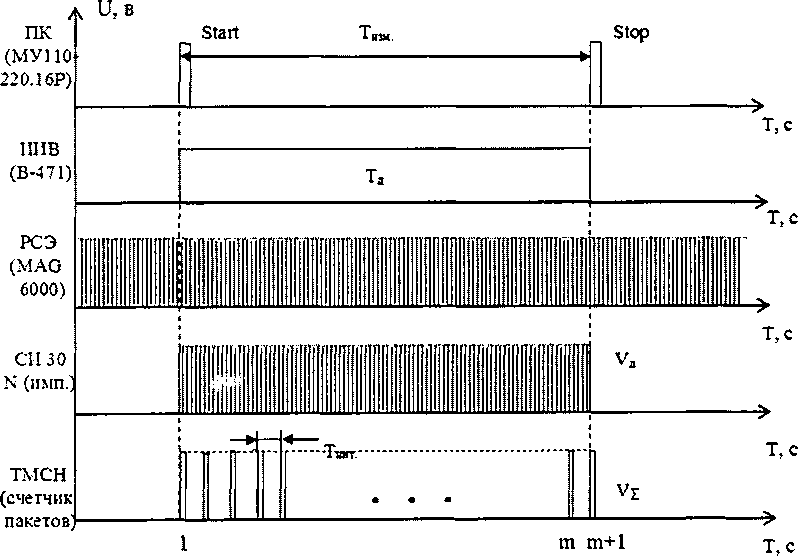

7.4.9 После установления и стабилизации поверочного расхода (Qj), программа «Управление» установки УПВА специальными командами через интерфейс RS-485 осуществляет в блоке ТМСН-12 сброс счетчика цифровых пакетов и в энергонезависимой памяти накопительного счетчика объема жидкости, прошедшего через блок ТМСПР до момента начала поверки. В момент прихода с погружных блоков на наземный блок ТМСН-12 первого, после сброса счетчика, цифрового пакета текущего расхода запускается процесс интегрирования, а программа «Управление» аппаратно-программного комплекса (АПК) установки УПВА выдает импульсный сигнал управления “Start” с модуля дискретного вывода А10 на формирователь импульсов А19 и запускает программный таймер проливной установки (приложение В, рисунки В. 1 и В.2).
Формирователь А19, синхронными импульсами Start, запускает счет счетчика импульсов СИЗО (АЗО) и счет интервала времени измерителя В-471 (А35). Счетчик СИЗО подсчитывает количество импульсов (N) с РСЭ А23 (DN15) или РСЭ А24 (DN50) (в зависимости от величины расхода), измеритель интервалов времени В-471 определяет действительное значение времени пролива (Тд) - суммарного времени интегрирования. Программный счетчик цифровых пакетов текущего расхода блока ТМСН-12 подсчитывает количество переходов (т) за время (Тд) вычисления и суммирования объемов (Vp), полученных за время (Тизм) на каждом интервале интегрирования (ТИНт).
АПК установки УПВА, после отсчета программным таймером 220 с, специальной командой, через интерфейс RS-485, останавливает счет счетчика цифровых пакетов блока ТМСН-12. В момент прихода на блок ТМСН-12 следующего цифрового пакета после останова счетчика (ш+1) останавливается процесс интегрирования, а программа «Управление» АПК установки УПВА выдает, с модуля дискретного вывода А10, сигнал управления “Stop” на формирователь А19. Формирователь А19, синхронными импульсами Stop, одновременно останавливает счет счетчика СИ 30 и счет интервала времени ТИЗм = Тд измерителем В-471.
-
7.4.10 Измеренный системой погружной телеметрии объем воды Vs и количество импульсов, подсчитанных счетчиком СИ 30 за измеренный ИВВ В-471 интервал времени Тд вносятся в массив данных расчетного программного модуля Data Precision Provider.dll установки УПВА.
7.5 Определение относительной погрешности измерений объема ИК систем ТМСР
-
7.5.1 Вычисленный ТМСН ИК систем ТМСР z-й объем воды (VPi) [м3], за интервал времени (тИнт.) между двумя соседними цифровыми пакетами текущего расхода определяется по формуле
Л,™
V^\Q,dT, (1)
о
где Qi - значение расхода, измеренное системой телеметрии в i-том цифровом пакете текущего расхода, причем изменение расхода на интервале принимается линейным.
Объем воды (КЕ) [м3], измеренный ИК систем ТМСР за время пролива на установке УПВА (суммарный объем) определяется по формуле
т
(2)
/=1
где m - количество интервалов интегрирования текущего расхода, для цифровых пакетов ш>11.
Значение среднего объемного расхода, измеренного ИК систем ТМСР (2ШСР) [м3/ч], определяется действительным интервалом времени пролива (Тд), с заданным поверочным расходом, за который прошло m цифровых пакетов текущего расхода (Qj), т.е. Тизм = Тд, вычисляется по формуле
(3)
-
7.5.2 Измеренный одним из РСЭ с DN15 или DN50 действительный объем воды Ид [м3], прошедшей через проточную часть РСЭ за время Тд, вычисляется из формулы
Vr = Km-N, (4) где Км - масштабный коэффициент [дм3/имп.], установленный на используемом в данном измерении преобразователе (трансмиттере) сигналов РСЭ MAG 6000;
N - количество импульсов, подсчитанных счетчиком СИ 30 за интервал времени Тд.
Средний объемный расход ИК систем ТМСР QPC3 [м3/ч], за интервал времени тд, используемого в данном измерении РСЭ, вычисляется из соотношения:
ёга=»;/7'д,[мз/ч] (5)
Результаты измерений и вычислений вносятся в таблицу Г. 1, приложения Г.
-
7.5.3 Определение относительной погрешности ИК систем ТМСР при измерениях объемного расхода и объема жидкости погружной системы телеметрии «Электон-ТМСР» выполняется для нормальных условий окружающей среды по ГОСТ 8.395-80. Измерение параметров окружающей среды производится устройством БИ ПОС АПК установки УПВА автоматически одновременно с началом измерений поверочных расходов.
Вычисление границ относительной погрешности измерения объемного расхода жидкости (воды) ИК систем ТМСР выполняется расчетным модулем Data Precision Provider АПК установки УПВА в соответствии с Р 50.2.038-2004.
Вычисляется разность между значениями QPC3 и Q^p по формуле
AQi — QtmCP " QpC3 [м /ч] (6)
Вычисляется относительное отклонение измерений объемного расхода (объема) поверяемым ИК систем ТМСР от значения величины поверочного расхода, измеренного РСЭ для каждого значения поверочного объемного расхода (объема) при прямом и обратном ходе измерений:
Si = (AQi/QPC3)-100% = [(Vz-V^/VJ-100% (7)
Находятся доверительные границы результатов измерений объемного расхода ИК систем ТМСР на установке УПВА, для каждого из поверочных расходов при доверительной вероятности Р=0,95:
&j(P) = 1,1V 82 +S2(0d), [%] (8)
где S(0d) = ©d/^3 - среднее квадратическое отклонение (CKO) неисключенной систематической погрешности (НСП) 0d, вызванной нестабильностью потока воды на ИУ РСЭ установки УПВА и системы погружной телеметрии в течение периода измерений Тд величин поверочных расходов (max 0d = ± 0,7 %).
Определяются границы относительной погрешности ИК систем ТМСР как
Sq,v= max @j(P), [%] (9)
-
7.5.4 Критерием годности системы погружной телеметрии по результатам поверки является условие: границы относительной погрешности, определенные формулой (9) при температуре воды от 15 °C до 40 °C на трех поверочных расходах.
Полученные значения относительных погрешностей объемного расхода и объема не должны превышать пределов допускаемых относительных погрешностей объемного расхода и объема ± 2,0 % и ± 2,5 % соответственно.
8. Оформление результатов поверки
-
8.1 В процессе поверки ИК систем ТМСР АПК проливной установки формирует и выводит на печать протокол по форме, приведенной в приложении Г.
-
8.2 При положительных результатах поверки, в соответствии с установленным порядком, оформляется свидетельство о поверке ИК систем ТМСР или в паспорте поверяемого ИК систем ТМСР делается запись и наносится знак поверки на корпус наземного блока ТМСН.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного вскрытия, на стык измерительной части корпуса ТМСН и крышки этого корпуса, в двух местах наклеивается скотч пломбировочный. В отсутствие свидетельства о поверке на этот корпус наносится знак поверки - поверительное клеймо. Схема пломбировки корпуса ТМСН с нанесением знака поверки показана на рисунке 6.
-
8.3 При отрицательных результатах поверки ИК систем ТМСР к применению не допускается и, в соответствии с установленным порядком выписывается извещение о непригодности к применению, с указанием причин непригодности.

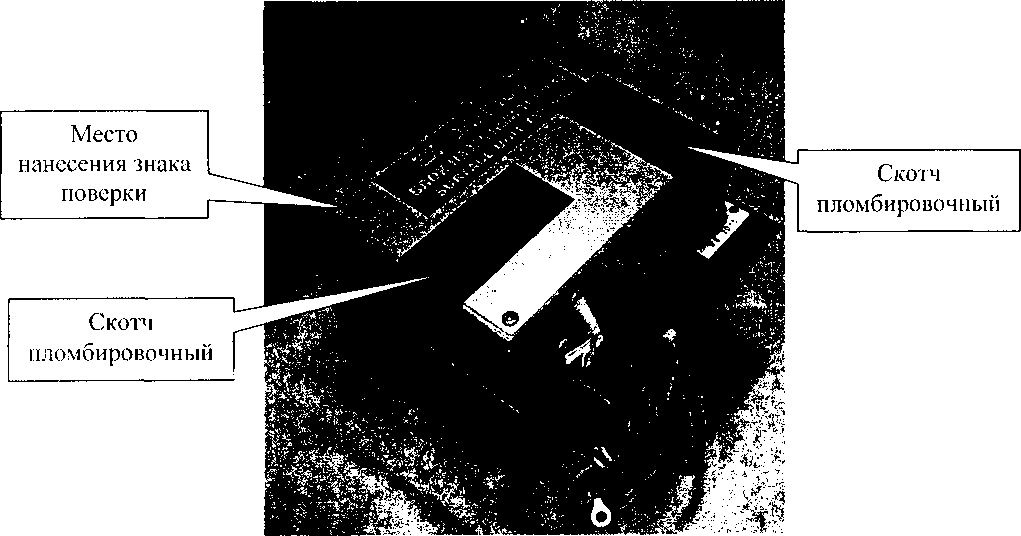

Рисунок 6 - Схема пломбировки корпуса ТМСН с нанесением знака поверки
1 I 4
I "о_
> 5
-о- 1
4G16
*Вак1М1А"

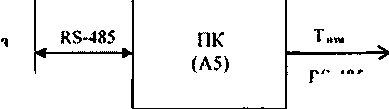

Приложение А (обязательное)
Луют упрощения УТТА
А!
Bl а
N
I
хш
-о-
1
г
-
3
-
4
■Вкл.УПЛ'
хтаы
Г"Телеметрическое системе
. с
измерением pootogo ТМСР
А1
КМ 1
ПМАЗКЮ-220В
’Вкл.ТМС"
-
1 ЗА
-
2
ХГ22-.2
А2
Цель | |
7 |
Обций |
12 |
Коопзс |
13 |
КоолэС |
14 |
220V |
15 |
Виз. |
16 |
Вибр.2 |
17 |
ВйыШ |
Гемп.Т2 | |
19 |
ГелпП |
20 |
1оьдР2 |
?{ | |
22 |
4нвыхД |
Цель | |
RS-A |
1 |
RS-8 |
Т |
RS-С Т
CSL-M37M9x4-30
X
Й А5
Рисунок А.1 - Подключение погружной системы телеметрии «Электон-ТМСР» к пульту управления установки УПВА
Приложение Б (обязательное)
KL3 - запорное устройство клапан электромагнитный WTR223B-2025 на ИУ РСЭ1 DN15 А6 - запорное устройство с дисковым затвором УРПС-ЗД50 на ИУ РСЭ2 DN50
А13 - регулирующее устройство с шаровым краном и позиционером УРПС-КШ15 А14 - регулирующее устройство с дисковым затвором и позиционером УРПС-ЗД50
KL1 - клапан автоматического удаления воздуха в верхней точке гидравлической системы KL2 - клапан слива воды с ИУ поверяемого блока ТМСПР ИК систем ТМСР
KL4 - клапан автоматического поддержания уровня воды в сборном резервуаре СР F01 - эталонный расходомер-счетчик (первичный преобразователь) MAG 1100 DN15 F02 - эталонный расходомер-счетчик (первичный преобразователь) MAG 1100 DN50
Р - датчик давления воды в гидравлической системе проливной установки, Ртах= 1МПа R - ресивер (гидрокомпенсатор-дегазатор)
Z7 - трехходовой шаровой кран переключения циркуляции воды в установке (установлен в положение циркуляции через СР без УПП)
Т - датчик температуры воды в сборном резервуаре (СР), Ттах= 120°С НЦ - циркуляционный насос с частотно-регулируемым электроприводом ПЧ - преобразователь частоты станции управления НЦ «Электон-05» ВП - весовая платформа IS IGG300-H взвешивания воды в весовом баке (ВБ) УПП - устройство переключения потока на весовое устройство
HP - накопительный резервуар
Рисунок Б.1 - Мнемосхема поверочной установки УПВА
Приложение В (обязательное)
ТПР
Qj
ТМСГ1Р-
ТМСГ1С (А1-А2)
Transmitter MAG 6000 (А23 или А24)
MAGI 100
..МИН.
--------->
Цифровой сигнал расхода
X.
RS-485
иви В-471 (А35)
CHI .IL Stt/Stn
Счетчик импульсов СИЗО (АЗО) Ж
Start / Stop
Сброс счета
Формирователь импульсов (А 19)
RS-485 |
USB |
тд |
- | |
Модуль вывода
МУ II0-220.16Р (А 10)
RS-485
Плата расширения
СР-114
(А36)
RS-485
Рисунок В. I - Функциональная схема поверки ИК систем ТМСР на установке УПВА
Цифровые пакеты с ТМСПС
Рисунок В.2 - Временные диаграммы измерения объемов воды РСЭ и системой ТМСР
Приложение Г (справочное)
Дата:......20.. Время:.. ч...
ПРОТОКОЛ №____ поверки канала измерительного объемного расхода и объема жидкости систем погружной телеметрии «Электон-ТМСР» (далее - ИК систем ТМСР)
-
1. Состав ИК систем ТМСР:
блок ТМСПР______, зав.№_________, условное обозначение__________________________
блок ТМСПС______, зав.№_________, условное обозначение__________________________
блок ТМСН______, зав.№________
-
2. Условия поверки:
температура воздуха_________°C; влажность воздуха__________%;
атмосферное давление__________кПа
-
3. Средства поверки: установка водопроливная поверочная автоматизированная УВПА
-
4. Поверочная среда: вода питьевая очищенная по СанПиН 2.1.4.1074-2001,
с температурой от 15 °C до 40 °C
-
5. Поверка проведена в соответствии с методикой поверки_______________________________
5.1 Результаты опробования ИК систем ТМСР на соответствие методики поверки___________
(соответствует, не соответствует)
-
6. Результаты поверки ИК систем ТМСР
Таблица Г. 1 - Результаты определения метрологических характеристик
Измеряемые параметры |
Прямой ход измерений |
Обратный ход измерений | |||
Поверочный расход Qmhh., [м3/ч] |
Поверочный расход Qcp., [м3/ч] |
Поверочный расход QiuaKC., [м3/ч] |
Поверочный расход Qcp., [м3/ч] |
Поверочный расход Qmhh., [м3/ч] | |
Количество импульсов N со счетчика СИ 30 | |||||
Измеренный ИК систем ТМСР объем Vs, м3 | |||||
Действительное время пролива, Тд, с (час) | |||||
Измеренный РСЭ объем Уд, м3 |
Продолжение таблицы Г.1 - Результаты определения метрологических характеристик
Измеряемые и вычисляемые параметры |
Прямой ход измерений |
Обратный ход измерений | |||
Поверочный расход Qmhh., [м3/ч] |
Поверочный расход Qcp., [м3/ч] |
Поверочный расход QMaKC., [м3/ч] |
Поверочный расход Qcp., [м3/ч] |
Поверочный расход Qmhh., [м3/ч] | |
Средний расход Qpc3 >м3/ч | |||||
Средний расход Qtmcp ’м /ч | |||||
Разность значений расхода AQi, м3/ч | |||||
Относительное отклонение от РСЭ, б., % | |||||
Доверительные границы результатов измерений ©j(P), % | |||||
Относительная погрешность канала измерительного объемного расхода 3q, %; объема 3v, % |
Заключение о поверке:
средство измерения - ИК объемного расхода и объема жидкости системы погружной телеметрии «Электон-ТМСР-____________», заводской №____________________
признан _____________ к использованию в соответствии с требованиями ТУ 4231-005-
(годным, негодным)
43174012-2003
Поверитель: ____________________________
/____________________________/
(Расшифровка подписи)
(Подпись, дата)
16
