Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

« 16 » апреля 2018 г.

УТВЕРЖДАЮ ФГУП «ВНИИМ Д.И. Менделеева»

А.Н. Пронин

Государственная система обеспечения единства измерений

Лидары импульсные ветровые ИВЛ-5000

Методика поверки

МП 2540-0035-2018

Зам. руководителя

2540

.Ф. Баязитов

Разработчик dci/taua- Е.П. Фомина

г. Санкт-Петербург 2018 г.

Содержание

Приложение А Метрологические характеристики ИВ Л

Приложение Б Форма протокола поверки

Настоящая методика поверки распространяется на лидары импульсные ветровые ИВЛ-5000 (далее -ИВЛ) и устанавливает методы и средства первичной и периодических поверок ИВЛ.

Метрологические характеристики (MX) ИВЛ приведены в таблице 1 Приложения А к настоящему документу.

Интервал между поверками - 1 год.

Допускается проведение периодической поверки в ограниченном диапазоне измерений по письменному обращению владельца ИВЛ с обязательным занесением данной информации в свидетельство о поверке.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в табли

це 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта настоящей методики

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

7.1

+

+

Опробование

7.2

+

+

Подтверждение соответствия программного обеспечения

7.3

+

+

Определение метрологических характеристик

7.4

Проверка диапазона измерений и определение абсолютной погрешности измерений скорости воздушного потока

7.4.1

+

+

Проверка диапазона дальностей измерений радиальной скорости

7.4.2

+

+

1.2 При отрицательных результатах одной из операций, указанных в таблице 1, поверку прекращают.

2 Средства поверки
  • 2.1 Перечень основных и вспомогательных средств поверки приведен в таблице 2.

Таблица 2 - Перечень основных и вспомогательных средств поверки

Номер пункта методики

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

7.2

Стенд поверочный для лидарной метеосистемы инфракрасного диапазона (№ 66113-16), диапазон воспроизведения скорости от 1 до 49 м/с, пределы допускаемой абсолютной погрешности воспроизведения линейной скорости ±0,1 м/с;

7.4.1

Рабочий эталон 1-го разряда единицы скорости воздушного потока в диапазоне от 0,05 до 100 м/с по ГОСТ 8.886-2015;

Плоское оптическое зеркало, коэффициент отражения для длины волны 1,557 мкм 97 %, диаметр, не менее 110 мм, входящее в состав стенда поверочного для лидарной метеосистемы инфракрасного диапазона

Плоско-выпуклая линза, просветление для длины волны 1,557 мкм, диаметр линзы не менее 100 мм, входящая в состав стенда поверочного для лидарной метеосистемы инфракрасного диапазона

7.4.2

Стенд поверочный для лидарной метеосистемы инфракрасного диапазона (№ 66113-16), диапазон воспроизведения скорости от 1 до 49 м/с, пределы допускаемой абсолютной погрешности воспроизведения линейной скорости ±0,1 м/с;

Волоконный патч-корд с разъемами FC/APC длиной 68 м;

2 волоконных патч-корда с разъемами FC/APC суммарной длиной 3500 м.

  • 2.2 Средства поверки должны иметь необходимую эксплуатационную документацию и действующие свидетельства о поверке.

  • 2.3 Допускается применение других средств поверки, обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

3 Требования к квалификации поверителей
  • 3.1 К работе по поверке допускаются лица, прошедшие специальную подготовку и имеющие подтвержденное действующим документом право проведения поверки средств измерений метеорологического назначения.

4 Требования безопасности
  • 4.1 При проведении поверки должны быть соблюдены требования:

  • -  ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности»;

  • -  ГОСТ 12.1.019-2009 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты»;

  • -  «Правила техники безопасности при эксплуатации электроустановок потребителей»;

  • -  общие правила техники безопасности, производственной санитарии, охраны окружающей среды, а также указаний по безопасности, изложенных в эксплуатационной документации поверяемых и используемых при поверке средств измерений и оборудования.

  • 4.2 Поверка не относится к вредным и особо вредным условиям труда.

5 Условия поверки
  • 5.1 При проведении поверки должны быть соблюдены следующие условия:

  • -  температура окружающего воздуха, °C от +20 до +30;

  • -  атмосферное давление, гПа             от 840 до 1070;

  • -  относительная влажность воздуха, % от 45 до 80;

  • 5.2 Условия эксплуатации применяемых средств поверки - в соответствии с эксплуатационной документацией на них.

6 Подготовка к поверке
  • 6.1 Проверить соответствие условий поверки требованиям п.5.1 настоящей методики. Фактические значения параметров окружающего воздуха внести в таблицу «Условия поверки» протокола поверки, форма которого приведена в Приложении Б настоящего документа.

  • 6.2 Перед выполнением операций поверки:

  • -  проверить наличие комплекта эксплуатационной документации, - руководства по эксплуатации САЦН.416311.008 РЭ и паспорта САЦН.416311.008 ПС на поверяемый образец ИВЛ;

  • -  проверить соответствие маркировки ИВЛ данным, указанным в руководстве по эксплуатации;

  • -  сличить комплектность и заводской номер поверяемого ИВЛ с данными, указанными в паспорте;

  • -  проверить наличие свидетельства о предыдущей поверке или оттиска клейма поверочного в паспорте (при периодических поверках) ИВЛ.

  • 6.3 Подготовить к работе средства поверки и оборудование, указанные в таблице 2 настоящего документа, в соответствии с эксплуатационной документацией на них.

7 Проведение поверки
  • 7.1 Внешний осмотр

При внешнем осмотре убедиться в наличии пломб в местах пломбировки, в отсутствии повреждений корпусов составляющих модулей, в отсутствии повреждений кабелей и разъемов, при наличии которых ИВЛ не может быть допущен к применению.

Результат внешнего осмотра считать удовлетворительным, если выполняются вышеперечисленные требования.

  • 7.2 Опробование

Соединить клемму заземления на корпусе ИВЛ-5000 с контуром заземления.

Подключить к сети переменного тока напряжением (220+10) В и частотой (50+1) Гц.

Подключить ЖК монитор к сервисному разъему VGA на щите питания и управления ИВЛ-5000, подключить клавиатуру и манипулятор «мышь» к сервисным разъемам USB.

Включить электропитание ИВЛ-5000.

На экране ЖК монитора появится окно авторизации, в котором необходимо ввести логин и пароль пользователя и выполнить вход.

Для запуска СПО IWL-5000 Server навести курсор на ярлык СПО IWL-5000 Server на рабочем столе и дважды щелкнуть по нему левой кнопкой мыши. На экране появится главное окно СПО IWL-5000 Server.

Щелкнуть левой кнопкой мыши по названию модуля «LidarDetectorModule» на панели главного окна и нажать на кнопку «Extra Control». Откроется вкладка «RuporLidarDetector».

Работоспособность ИВЛ-5000 контролируется с помощью стенда поверочного для лидар-ной метеосистемы инфракрасного диапазона. Собрать измерительную схему в соответствии с РЭ на Стенд поверочный. Установить частоту вращения диска оптического модулятора, соответствующую значению линейной скорости 15±0,5 м/с.

Произвести измерения, нажав кнопку Start во вкладке «RuporLidarDetector». Результат измерений отобразится на графике распределения радиальной скорости по дальности.

Результат опробования считают положительным, если разность между заданным и измеренным ИВЛ-5000 значениями линейной скорости не превышает ± 0,25 м/с.

  • 7.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения осуществляется путем проверки идентификационных данных ПО для чего необходимо подключить ЖК монитор к сервисному разъему VGA на щите питания и управления ИВЛ-5000, подключить клавиатуру и манипулятор «мышь» к сервисным разъемам USB, при этом на экране ЖК монитора появится окно авторизации, в котором необходимо ввести логин и пароль пользователя и выполнить вход. Для запуска СПО IWL-5000 Server навести курсор на ярлык СПО IWL-5000 Server на рабочем столе и дважды щелкнуть по нему левой кнопкой мыши. На экране появится главное окно СПО IWL-5000 Server.

Для просмотра номера версии (идентификационный номер) СПО IWL-5000 Server необходимо зайти в «Панель управления» («Control Panel»), раздел «Программы и компоненты» («Programs and Features»), затем в списке «Удаление или изменение программ» («Uninstall or change program») найти строку «IWL-5000 Server». В столбце «Версия» («Version») проконтролировать значение версии. Версия должна быть не ниже, указанной в описании типа.

Проверку расчета контрольной суммы для динамически подключаемых библиотек и исполняемых файлов СПО IWL-5000 Server, приведенных в таблице 3, выполняют с помощью архиватора 7-Zip версии не ниже 18.05. Необходимо открыть папку C:\Program Files\TWL-5000 Server\, выделить файл библиотеки (исполняемый файл). Затем нажать правую кнопку мыши, в появившемся меню выбрать пункт «CRC SHA», далее «SHA-1». На экране появится окно с отображением рассчитанной контрольной суммы для выбранного файла.

Для просмотра идентификационных данных для динамически подключаемых библиотек и исполняемых файлов СПО IWL-5000 Server, приведенных в таблице 3, необходимо открыть папку C:\Program FilesMWL-5000 Server\, нажать правой кнопкой мыши по файлу, в появившемся окне свойств файла выбрать вкладку «Подробно», в которой отображается: имя файла, версия файла, размер файла и другая информация.

Номера версий ПО, идентификационные признаки и соответствующие им значения цифровых идентификаторов приведены в таблице 3.

Таблица 3

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

программа ПЛИС IWL-50I

)0

minsk_530_averl 50k_20180725 .flash

-

417C478780293F73280A7F573B8

4CF35D914F39D

СПО IWL-5000 Server

IWL-5000 Server

не ниже 1.0.1

NetworkModuls.dll

не ниже 1.0.0.1419

C477AC7EF63AC86329D2E87035

DFF9D1E2ED7EE1

Продолжение таблицы 3

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

WindProfilerLib.dll

не ниже 1.0.0.1437

8C74957C9FD8234CAEA819B94

3769В7В22809Е24

PulseLidarProcessing.dll

не ниже 1.0.0.1419

16FC57E32601D7468B3 860018Е7

5D865E8829F6B

Constants.dll

не ниже 1.0.0.1428

4D87F9C6589641F9F8CB0ABBF

АЗС4ВСА56ВВ126Е

XmlProtocol2.dll

не ниже 2.0.0.1419

D47CBDCFBDE1893B75F71FB41 101C035E80071DC

PulseLidarNative.dll

не ниже 1.0.0.1

B372A66A6DEE9EC6C18226975 500213FBC96CF14

NCalc.dll

не ниже 1.4.1.0

8842D4CC0A32A2FC45F8BCDA

6789D0022CFB2AB0

Services.LidarDetector.exe

не ниже 1.0.0.1424

77F4301851670B80C2939CD1СС

7FD0F14857307B

Services.WindProfiler.exe

не ниже 1.0.0.1424

48 A47C9F18С8С1F3D3C8597287 E44D79D78B7FAD

Services.WatchDog2.exe

не ниже 1.0.0.1424

C0CA29FB793A3716C7574D8443

850E9FCD95B0DA

Services.ExtemalServer.exe

не ниже 1.0.0.1424

D8029F74E301EC53A6F2655685

E338FF1A278082

Services. Laser Amplifier, exe

не ниже 1.0.0.1424

7СА912065BBEFA4B7A1F2A3F2 CEEFB8837E68800

Services.Scaner.exe

не ниже 1.0.0.1424

4C990A34C5687976FF3F23E9D5

4A7CA17DC8D4F1

ModulsServer.exe

не ниже 1.0.0.1437

548978DE89A4A0845BBC7DD80

4AEF82348210681

* Контрольная сумма рассчитана по алгоритму SHA-1 и указана для номеров версий, приведенных в таблице

Результат проверки идентификационных данных ПО ИВЛ считать положительным, если отображающиеся на «Панели управления» («Control Panel»), в разделе «Программы и компоненты» («Programs and Features»), в списке «Удаление или изменение программ» («Uninstall or change program»), в строке «IWL-5000 Server», в столбце «Версия» («Version») и в папке C:\Program Files\IWL-5000 Served, для каждого выделенного файла в окне Контрольная сумма и окне свойств файла во вкладке «Подробно» идентификационные признаки соответствуют данным таблицы 3.

  • 7.4 Определение метрологических характеристик

    • 7.4.1 Проверка диапазона измерений и определение абсолютной погрешности измерений скорости воздушного потока.

      • 7.4.1.1 ИВЛ располагают на расстоянии от рабочей зоны аэродинамической установки, входящей в состав рабочего эталона 1-го разряда единицы скорости воздушного потока в диапазоне от 0,05 до 100 м/с.

      • 7.4.1.2 ИВЛ располагают относительно воздушного потока согласно рисунку 1.

Рисунок 1 - Схема проверки диапазона измерений и определения абсолютной погрешности измерений скорости воздушного потока

1-аэродинамическая установка (АУ); 2-рабочая часть АУ; 3-выхлопной диффузор;

4-границы воздушного потока; 5- ИВЛ-5000; 6- плоское оптическое зеркало; 7-измерительный объем.

  • 7.4.1.3 Соединяют клемму заземления на корпусе ИВЛ-5000 с контуром заземления.

  • 7.4.1.4 Подключают к сети переменного тока напряжением (220±10) В и частотой (50±1) Гц.

  • 7.4.1.5 Подключают ЖК монитор к сервисному разъему VGA на щите питания и управления ИВЛ-5000, подключают клавиатуру и манипулятор «мышь» к сервисным разъемам USB.

  • 7.4.1.6 Включают электропитание ИВЛ-5000.

  • 7.4.1.7 На экране ЖК монитора появится окно авторизации, в котором вводят логин и пароль пользователя и выполняют вход.

  • 7.4.1.8 Для запуска СПО IWL-5000 Server наводят курсор на ярлык СПО IWL-5000 Server на рабочем столе и дважды нажимают левую кнопку мыши. На экране появится главное окно СПО IWL-5000 Server.

  • 7.4.1.9 Наводят курсор на модуль «LidarDetectorModule» на панели главного окна и нажимают левую кнопку мыши. Нажимают на кнопку «Extra Control». Откроется вкладка «Ru-porLidarDetector».

  • 7.4.1.10 Направляют лазерный луч на плоское оптическое зеркало. С помощью карточки-визуализатора контролируют положение луча на плоском оптическом зеркале. Луч должен полностью попадать на рабочую поверхность плоского оптического зеркала.

  • 7.4.1.11 С помощью плоского оптического зеркала направляют лазерный луч под углом к оси воздушного потока. Перед рабочей зоной установки на оптической оси лазерного луча устанавливают плоско-выпуклую линзу таким образом, чтобы фокус луча совпадал с осью воздушного потока.

  • 7.4.1.12 Измеряют угол а между осью воздушного потока и оптической осью лазерного луча. Измерения проводят три раза и вычисляют среднее арифметическое значение угла.

  • 7.4.1.13 Рассчитывают скорость воздушного потока по формуле:

у _ У-этпр.

cos а

где Уэт Пр. - проекция скорости воздушного потока на лазерный луч, для разных значений Уэт.пр. от 1 до 60 м/с с шагом 10 м/с.

  • 7.4.1.14 Устанавливают в аэродинамической установке рассчитанные значения скорости воздушного потока Уэт. и для каждой из них с помощью ИВЛ производят пять измерений скорости Уизм. Определяют средние арифметические значения Vq,. изМ,.

  • 7.4.1.15 Рассчитывают значение проекции скорости воздушного потока на лазерный луч по формуле:

Уэт.пр- Уэт. "COs(tt)

где Уэт. - эталонное значение скорости воздушного потока.

  • 7.4.1.16 Рассчитывают абсолютную погрешность для каждого значения проекции скорости воздушного потока на лазерный луч Уэт.пр п0 формуле:

А (Уср. ИЗМ. ~ Уэт. пр.)

  • 7.4.1.17 Результаты проверки диапазона измерений и погрешности измерений скорости воздушного потока считают положительными, если значения абсолютной погрешности, рассчитанные для каждого значения проекции скорости воздушного потока на лазерный луч Уэг.пр в диапазоне от 1 до 60 м/с находятся в пределах ± 0,25 м/с включительно.

7.4.2 Проверка диапазона дальностей измерений радиальной скорости.

Проверку диапазона дальностей измерений радиальной скорости проводят с использованием стенда поверочного для лидарной метеосистемы инфракрасного диапазона и волоконных линий задержки.

  • 7.4.2.1 Собирают схему проверки в соответствии с рисунком 2. К изделию подключают технологический ноутбук для визуализации результатов измерений.

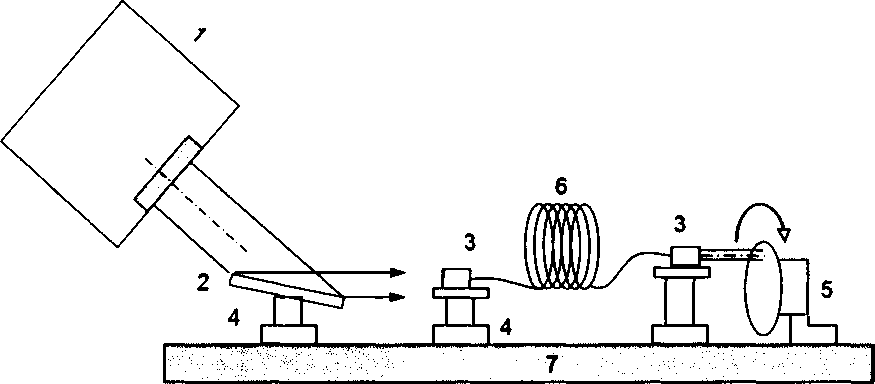

Рисунок 2 - Схема проверки диапазона дальностей измерений радиальной скорости

1 - ИВ Л-5 ООО, 2 - плоское оптическое зеркало, 3 - волоконный коллиматор, 4 - устройство юстировочное, 5 - узел оптического модулятора, 6 - волоконный патч-корд, 7 - оптический стол

  • 7.4.2.2 Оптическую ось ИВЛ с помощью зеркала 2 и юстировочного устройства 4 совмещают с осью волоконного коллиматора 3.

  • 7.4.2.3 К коллиматору 3 подсоединяют волоконный патч-корд 6 длиной 68 м, соответствующей минимальной дистанции определения радиальной скорости 100 м.

  • 7.4.2.4 К свободному концу патч-корда 6 присоединяют второй волоконный коллиматор 3, и с помощью устройства юстировочного 4 направляют лазерный луч на вершину вращающегося диска стенда поверочного для лидарной метеосистемы инфракрасного диапазона 5. С помощью карточки-визуализатора контролируют попадание лазерного излучения на торец диска.

  • 7.4.2.5 Задают пять различных значений скорости вращения диска, соответствующих линейной скорости Уэт. 2,15, 30, 40 и 49 м/с. При каждом значении скорости вращения диска снимают ПО ПЯТЬ показаний воспроизводимой скорости воздушного потока С ПОМОЩЬЮ ИВЛ Уизм.. Определяют средние арифметические значения Уср. изм..

  • 7.4.2.6 В схеме проверки заменяют волоконный патч-корд, соответствующий минимальной дистанции измерений скорости на 2 волоконных патч-корда с разъемами FC/APC суммарной длиной 3500 м, соответствующей максимальной дистанции измерений скорости 5000 м.

9 Допускается использовать для максимальной дистанции измерений волоконный патч-корд, состоящий из не более чем двух частей. При необходимости визуализатором контролируют попадание лазерного излучения на торец диска.

'lA.l.l Повторяют измерения в соответствии с п. 7.4.2.5.

  • 7.4.2.8 Рассчитывают абсолютную погрешность для каждого значения заданной скорости Уэт., для минимальной и максимальной дальности измерений, по формуле:

Д ~ (Nср. ИЗМ. Vэт.)

  • 7.4.2.9 Результаты проверки диапазона дальностей измерений радиальной скорости считают положительными, если значения абсолютной погрешности, рассчитанные для каждого значения заданной скорости Уэт., для минимальной и максимальной дальности измерений, в диапазоне от 1 до 60 м/с находятся в пределах ± 0,25 м/с включительно.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформить единым протоколом по форме Приложения Б настоящей методики.

В протоколе указать наименования использованных средств поверки.

  • 8.2 При положительных результатах поверки на ИВ Л выдать Свидетельство о поверке по форме в соответствии с Приказом Минпромторга России № 1815.

К Свидетельству о поверке ИВЛ приложить протокол поверки, выполненный в соответствии с требованиями п. 8.1.

Знак поверки наносится на Свидетельство о поверке.

  • 8.3 При отрицательных результатах проверки ИВЛ забраковать и выдать Извещение о его непригодности по форме в соответствии с Приказом Минпромторга России № 1815.

10 Приложение А (обязательное)

Метрологические характеристики лидаров импульсных ветровых ИВЛ-5000 приведены в таблице А1

Таблица А1

Наименование характеристики

Значение

Диапазон измерений радиальной скорости воздушного потока, м/с

от 1 до 60

Пределы допускаемой абсолютной погрешности измерений радиальной скорости воздушного потока, м/с

±0,25

Диапазон дальностей измерений радиальной скорости, м

  • - при длительности импульса излучения 400 нс

  • - при длительности импульса излучения 200 нс

от 100 до 5000 от 100 до 1500

И

Приложение Б (рекомендуемое)

Форма протокола поверки

адрес лаборатории, корпус, помещение

ПРОТОКОЛ ПОВЕРКИ

№    / - от_______г.

Наименование прибора, тип

Лидар импульсный ветровой ИВЛ-5000

Регистрационный номер в Федеральном информационном фонде по обеспечения единства измерений

Заводской номер

Изготовитель

ООО «НПП «Лазерные системы»

Г од выпуска

Заказчик

Серия и номер знака предыдущей поверки

Дата предыдущей поверки

Вид поверки

Методика поверки МП 254-0035-2018 «Лидары импульсные ветровые ИВЛ-5000. Методика по верки»

Средства поверки:

Наименование и регистрационный номер эталона, тип СИ, заводской номер, идентификационные данные ГСО

Метрологические характеристики

Рабочий эталон 1-го разряда единицы скорости воздушного потока

Диапазон от 0,05 до 100 м/с

Стенд поверочный для лидарной метеосистемы инфракрасного диапазона

Диапазон воспроизведения скорости от 1 до 49 м/с, пределы допускаемой абсолютной погрешности воспроизведения линейной скорости ±0,1 м/с

Условия поверки:

Параметры

Требования НД

Измеренные значения

Температура окружающего воздуха, °C

Относительная влажность воздуха, %

Атмосферное давление, кПа

Результаты поверки:
  • 1. Внешний осмотр:

  • 2. Опробование

  • 3. Определение метрологических характеристик:

3.1 Результаты проверки метрологических характеристик ИВЛ приведены в таблице Б1.

3.2 Результаты проверки диапазона дальностей измерений радиальной скорости Таблица Б2

Дальность измерений, м

Заданные значения скорости воздушного потока, Уэт, м/с

Показания

ИВЛ, VCp. ИЗМ., м/с

Абсолютная погрешность,

А ~ Vср.ИЗМ. ■ Уэт, м/с

Пределы допускаемой абсолютной погрешности, м/с

Оценка соответствия

100

±0,25

5000

Таблица Б1

Заданные значения скорости воздушного потока, Уэт, м/с

Проекция скорости воздушного потока Уэт. пр.-Уэт*соз(а)

Показания

ИВЛ, Уср. изм., м/с

Абсолютная погрешность, А - Уср. ИЗМ. ■ Уэт. пр., м/с

Пределы допускаемой абсолютной погрешности, м/с

Оценка соответствия

±0,25

На основании результатов поверки выдано:

Поверку произвел _________________ ________________ ____________

ФИО                    подпись                       дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
