Наименование и обозначение

Количество

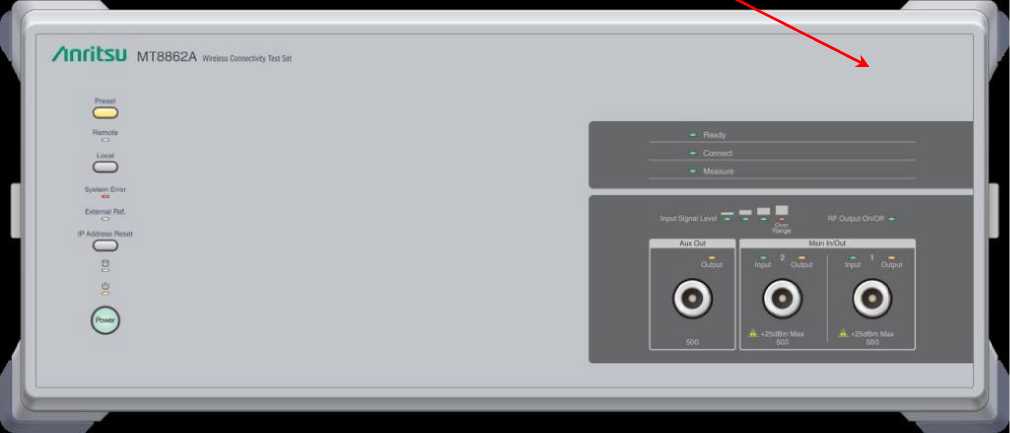

Анализатор оборудования беспроводных локальных сетей MT8862A

1 шт.

Аппаратные и программные опции

по заказу

Кабель сетевой

1 шт.

Кабель LAN (Ethernet)

1 шт.

Компакт-диск с документацией и программным обеспечением

1 шт.

Анализаторы оборудования беспроводных локальных сетей MT8862A. Руководство по эксплуатации M-W3901AE-10.0R

1 экз.

Наименование характеристики

Значение

1

2

ОПОРНЫЙ ГЕНЕРАТОР

Частота, МГ ц

10

Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °C

±2,240^-8

Относительный годовой дрейф частоты, не более

±1,0-10’⁷

Уровень сигнала на выходе синхронизации, дБм ¹⁾, не менее

0,0

Диапазон частоты сигнала на входе синхронизации, МГ ц

10 ±10-10"⁶

Уровень сигнала на входе синхронизации, дБм

от -15 до +20

1

2

ПЕРЕДАТЧИК (ГЕНЕРАТОР СИГНАЛО]

В)

Диапазон частот, МГц

базовое исполнение

от 2400 до 2500

с опцией МТ8862А-001 дополнительно

от 5000 до 6000

с опцией MT8862A-002 дополнительно

от 6000 до 7300

Разрешение по частоте, Г ц

1,0

Диапазон установки уровня мощности, дБм

от -120 до 0

Разрешение по уровню мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощности при

температуре (25 ±5) °C, дБ

на частотах от 2400 до 2500 МГц

±1,0

на частотах от 5000 до 7300 МГц

±1,3

Относительный уровень второй гармоники, дБ, не более

-25

ПРИЕМНИК (АНАЛИЗАТОР СИГНАЛОВ)

Диапазон частот, МГц

базовое исполнение

от 2400 до 2500

с опцией МТ8862А-001 дополнительно

от 5000 до 6000

с опцией MT8862A-002 дополнительно

от 6000 до 7300

Разрешение по частоте, Г ц

1,0

Диапазон установки опорного уровня мощности, дБм

от -65до +25

Разрешение по уровню мощности, дБ

0,1

Пределы допускаемой относительной погрешности измерения уровня мощности P при

температуре (25 ±5) °C, дБ

в узкополосном режиме (полоса измерения 300 кГц)

-30 дБм < Р < +25 дБм

±0,7

-55 дБм < Р < -30 дБм

±0,9

-65 дБм < Р < -55 дБм

±1,1

в широкополосном режиме (полоса измерения 160 МГц)

-30 дБм < Р < +25 дБм

±0,7

-50 дБм < Р < -30 дБм

±1,0

Нелинейность вертикальной шкалы при уровне мощности Р, дБ, не более

в узкополосном режиме (полоса измерения 300 кГц), опорный уровень от 0 до -40

дБм

Р > -55 дБм

±0,2

-65 дБм < Р < -55 дБм

±0,4

в широкополосном режиме (полоса измерения 160 МГц), опорный уровень от 0 до -30

дБм

Р > -40 дБм

±0,4

1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

Наименование характеристики

Значение

Тип высокочастотных соединителей каналов

N(f)

КСВН каналов, не более

Mainl, Main2

Aux

на частотах от 2400 до 2500 МГц

1,5

1,5

на частотах от 5000 до 7300 МГц

1,7

1,6

Напряжение сети питания частотой 50 Гц

от 200 до 240

Потребляемая мощность, В^А, не более

350

Габаритные размеры (ширина ^х высота ^х глубина), мм

426x177x390

Масса, кг, не более

14

Рабочие условия применения

температура окружающего воздуха, °C

от 5 до 45

относительная влажность воздуха, %

от 40 до 80
