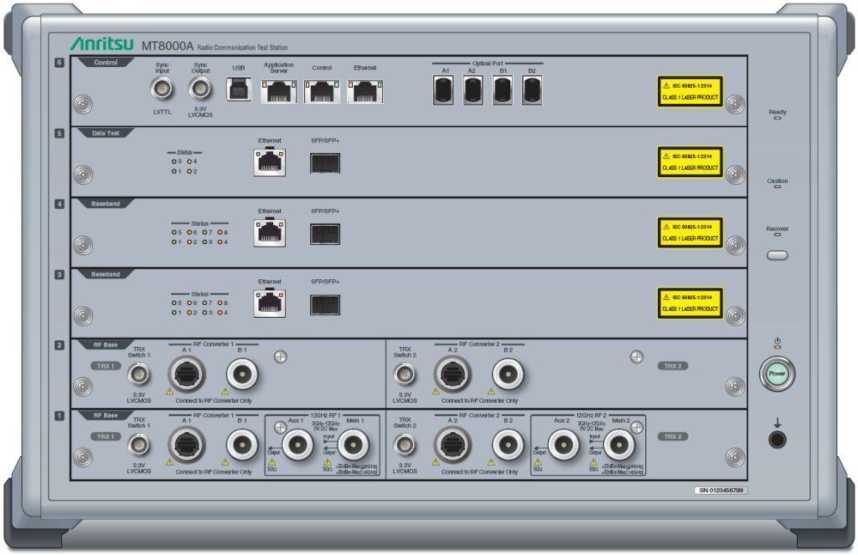

Обозначение

Номер

слота

Наименование

Примечания

1

2

3

4

АППАРАТНЫЕ ОПЦИИ

MT8000A-001

6

Модуль управления

Обязательная опция

MT8000A-009

6

Модуль для подключения нескольких анализаторов

Устанавливается в MT8000A-001

MT8000A-109

MT8000A-209

MT8000A-011

3, 4

Модуль обработки сигналов в исходной полосе частот

MT8000A-111

MT8000A-211

1

2

3

4

MT8000A-012

5

Модуль для тестирования передачи данных

MT8000A-112

MT8000A-212

MT8000A-020

1, 2

Базовый высокочастотный модуль

Данная опция и опции MT8000A-x31/x32/x33 не могут быть установлены совместно

MT8000A-120

MT8000A-220

MT8000A-021

1, 2

Модуль для работы в диапазоне частот от 0,4 до 6 ГГ ц

Устанавливается в MT8000A-020

MT8000A-121

MT8000A-221

MT8000A-022

1, 2

Модуль для работы в диапазоне частот от 3 до 12 ГГц

Устанавливается в MT8000A-020

MT8000A-122

MT8000A-222

MT8000A-023

1, 2

Расширение диапазона частот вниз до 2,4 ГГц

Требуется MT8000A-022

MT8000A-123

MT8000A-223

MT8000A-024

1, 2

Расширение диапазона частот вверх до 7,125 ГГц

Требуется MT8000A-022

MT8000A-124

MT8000A-224

MT8000A-031

1

Многофункциональный модуль для диапазона частот от 0,4 до 6 ГГц

Данная опция и MT8000A-x20 не могут быть установлены совместно

MT8000A-131

MT8000A-231

MT8000A-032

2

Расширенная модификация

MT8000A-031/231

Требуется MT8000A-031

MT8000A-132

MT8000A-232

MT8000A-033

1

Многофункциональный модуль для диапазона частот от 0,4 до 7,125 ГГц

Данная опция и MT8000A-x20 не могут быть установлены совместно

MT8000A-133

MT8000A-233

Наименование

Обозначение

Количество, шт./экз.

Анализатор устройств беспроводной связи

МТ8000А

1

Аппаратные и программные опции *

СВЧ конвертеры ^*

MA80001A

MA80002A

MA80003A

Кабель сетевой

-

1

Кабель LAN (Ethernet)

-

1

Компакт-диск с документацией и программным обеспечением

-

1

Анализаторы устройств беспроводной связи МТ8000А. Руководство по эксплуатации

M-W3955AE-

13.0R

1

Анализаторы устройств беспроводной связи МТ8000А.

СВЧ конвертер MA80001A. Руководство по эксплуатации ⁾

M-W3956AE-7.0R

1

Анализаторы устройств беспроводной связи МТ8000А.

СВЧ конвертер MA80002A. Руководство по эксплуатации ⁾

M-W3970AE-5.0R

1*⁾

Анализаторы устройств беспроводной связи МТ8000А.

СВЧ конвертер MA80003A. Руководство по эксплуатации ^*)

M-W4003AE-3.0R

1*⁾

Примечание: *) - по заказу

Наименование характеристики

Значение

1

2

ОПОРНЫЙ ГЕНЕРАТОР СИНХРОНИЗАЦИИ

Частота опорного генератора, МГц

10

Пределы допускаемой относительной погрешности частоты в диапазоне температур от +18 до +28 °С при выпуске из производства или после подстройки

±2,2 •IO^-8

Пределы относительного временного дрейфа частоты за сутки относительно частоты после 2-х суток с момента включения анализатора

±1 •IO^-8

Уровень мощности выходного сигнала внутренней синхронизации, дБм ¹⁾

от 0 до +10

Частота сигнала внешней синхронизации, МГ ц

10-(1 ± 1-10-⁶)

Уровень мощности сигнала внешней синхронизации, дБм

от -15 до +20

МОДУЛИ MT8000A-021, MT8000A-031, MT8000A-032

Диапазон частот, ГГц

от 0,4 до 6,0

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов, дБм

выходы Main 1/2

от -110 до -10

выходы Aux 1/2 ²⁾

от -110 до 0

Разрешение установки уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб-

ости генераторов эовки), дБ

выходы Main 1/2 на частотах от 0,4 до 6 ГГц включ.

±1,0

выходы Aux 1/2 ²⁾ на частотах от 0,4 до 4,2 ГГц включ.

±1,0

выходы Aux 1/2 ²⁾ на частотах св. 4,2 ГГц до 6 ГГц включ.

±1,5

Относительный уровень второй гармоники сигнала генераторов на частотах до 3 ГГ ц, дБ, не более

-25

Диапазон измерения уровня мощности анализаторами, дБм

от -50 до +26

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

от -40,00 дБм

±1,0

от -50,00 до -40,01 дБм

±1,3

1

2

МОДУЛЬ MT8000A-022

Диапазон частот, ГГц

от 3 до 12

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов, дБм

выходы Main 1/2 на частотах от 2 до 6 ГГц включ.

от -110 до -10

выходы Main 1/2 на частотах св. 6 до 12 ГГц включ.

от -110 до -18

выходы Aux 1/2 на частотах от 2 до 6 ГГц включ.

от -110 до 0

выходы Aux 1/2 на частотах св. 6 до 12 ГГц включ.

от -110 до -8

Разрешение установки уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб

ости генераторов ровки), дБ

выходы Main 1/2 на частотах от 3 до 6 ГГц включ.

±1,0

выходы Aux 1/2 на частотах от 3 до 4,2 ГГц включ.

±1,0

выходы Aux 1/2 на частотах св. 4,2 ГГц до 6 ГГц включ.

±1,5

Диапазон измерения уровня мощности анализаторами, дБм

от -50 до +26

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами на частотах от 3 до 6 ГГц включ. (температура от 18 °С до 28 °С, после внутренней калибровки), дБ

от -40,00 дБм

±1,0

от -50,00 до -40,01 дБм

±1,3

МОДУЛЬ MT8000A-023

Диапазон частот, ГГц

от 2,4 до 3,0

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов, дБм

выходы Main 1/2

от -110 до -10

выходы Aux 1/2

от -110 до 0

Разрешение установки уровня мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб'

ости генераторов ровки), дБ

выходы Main 1/2

±1,0

выходы Aux 1/2

±1,0

Диапазон измерения уровня мощности анализаторами, дБм

от -50 до +26

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

от -40,00 дБм

±1,0

от -50,00 до -40,01 дБм

±1,3

1

2

МОДУЛЬ MT8000A-024

Диапазон частот, ГГц

от 6,000 до 7,125

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов, дБм

выходы Main 1/2

от -110 до -18

выходы Aux 1/2

от -110 до -8

Разрешение установки уровня мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб

ости генераторов ровки), дБ

выходы Main 1/2

±1,3

выходы Aux 1/2

±1,8

Диапазон измерения уровня мощности анализаторами, дБм

от -50 до +26

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

от -40,00 дБм

±1,3

от -50,00 до -40,01 дБм

±1,6

МОДУЛЬ MT8000A-033

Диапазон частот, ГГ ц

от 0,400 до 7,125

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов, дБм

выходы Main 1/2/3/4

от -110 до -10

выходы Aux 1/2/3/4

от -110 до 0

Разрешение установки уровня мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощн (не менее -100 дБм, температура от +18 до +28 °С, после внутренней калиб'

ости генераторов ровки), дБ

выходы Main 1/2/3/4

±1,0

выходы Aux 1/2/3/4 на частотах от 0,4 до 4,2 ГГц включ.

±1,5

выходы Aux 1/2/3/4 на частотах св. 4,2 до 7,125 ГГц включ.

±1,8

Относительный уровень второй гармоники сигнала генераторов на частотах до 3,5625 ГГц, дБ, не более

-25

Диапазон измерения уровня мощности анализаторами, дБм

от -60 до +30

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

от -40,00 дБм

±1,0

от -50,00 до -40,01 дБм

±1,3

от -60,00 до -50,01 дБм

±1,6

1

2

СВЧ КОНВЕРТОР MA80001A

Диапазон частот, ГГ ц

от 24,25 до 29,5

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов (Port 1, Port 2), дБм

от -90 до +5

Разрешение установки уровня мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощности генераторов (температура от +18 до +28 °С, после внутренней калибровки), дБ

±1,5

Диапазон измерения уровня мощности анализаторами (Port 1, Port 2), дБм

от -70 до +5

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

от -50,00 до +5,00 дБм

±1,5

от -70,00 до -50,01 дБм

±2,5

СВЧ КОНВЕРТОР MA80002A

Диапазон частот, ГГ ц

от 37 до 42,5

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов (Port 1, Port 2), дБм

от -90 до +5

Разрешение установки уровня мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощности генераторов на частотах от 37 до 40 ГГц (температура от +18 до +28 °С, после внутренней калибровки), дБ

±2,0

Диапазон измерения уровня мощности анализаторами (Port 1, Port 2), дБм

от -70 до +5

Разрешение измерения уровня мощности, дБ

0,01

Пределы допускаемой относительной погрешности измерения уровня мощности P анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

от -50,00 до +5,00 дБм

±2,0

от -70,00 до -50,01 дБм

±2,5

СВЧ КОНВЕРТОР MA80003 A

Диапазон частот, ГГ ц

от 24,25 до 29,5

от 37 до 43,5

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности генераторов (Port 1, Port 2), дБм

от -70 до +15

Разрешение установки уровня мощности, дБ

0,1

Пределы допускаемой относительной погрешности установки уровня мощности генераторов на частотах от 37 до 40 ГГц (температура от +18 до +28 °С, после внутренней калибровки), дБ

на частотах от 24,25 до 29,5 ГГц

±1,5

на частотах от 37 до 40 ГГц

±2,0

Диапазон измерения уровня мощности анализаторами (Port 1, Port 2), дБм

от -70 до +10

Разрешение измерения уровня мощности, дБ

0,01

1

2

Пределы допускаемой относительной погрешности измерения уровня мощности P анализаторами (температура от +18 до +28 °С, после внутренней калибровки), дБ

на частотах от 24,25 до 29,5 ГГц

от -50,00 до +10,00 дБм

±1,5

от -70,00 до -50,01 дБм

±2,5

на частотах от 37 до 40 ГГц

от -50,00 до +10,00 дБм

±2,0

от -70,00 до -50,01 дБм

±2,5

Примечания:

• 1) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт;

• 2) для MT8000A-031 и MT8000A-032 также на портах Tx 1, Tx 2.

Напряжение сети питания частотой 50 Гц, В

от 170 до 250

Потребляемая мощность, В^А, не более

1500

Габаритные размеры (ширина ^х высота ^х глубина), мм

MT8000A

426x265x578

СВЧ конвертор MA80001A/MA80002A

92x175x260

СВЧ конвертор MA80003A

83x175x304

Масса, кг, не более

MT8000A

50

СВЧ конвертор MA80001A/MA80002A/MA80003A

6

Рабочие условия применения

температура окружающей среды, °C

от +15 до +30

относительная влажность воздуха при температуре до +30 °C без конденсата, %, не более

80
