Номер по Госреестру СИ: 79570-20
79570-20 Анализаторы спектра оптические
(MS9740B)
Назначение средства измерений:
Анализаторы спектра оптические MS9740B (далее по тексту - анализаторы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации, в том числе со спектральным уплотнением каналов (WDM-системах).
Внешний вид.
Анализаторы спектра оптические

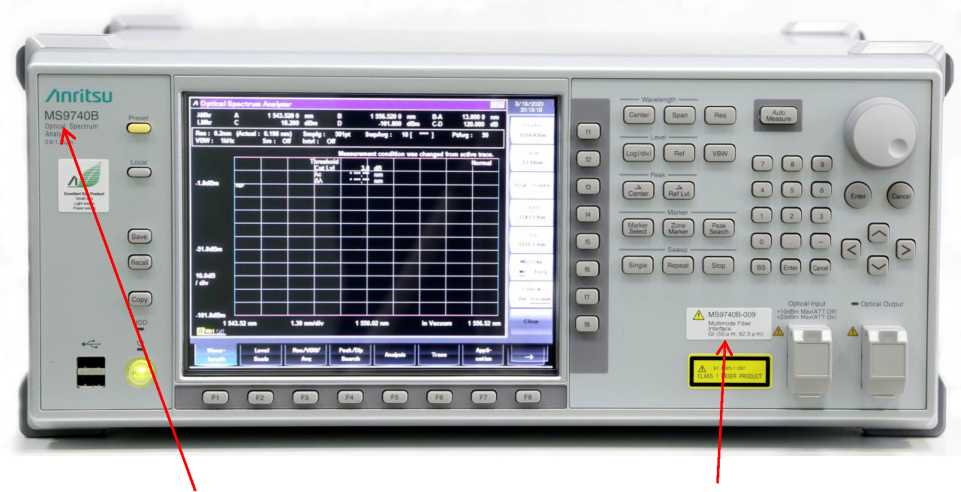

Рисунок № 1
Внешний вид.
Анализаторы спектра оптические

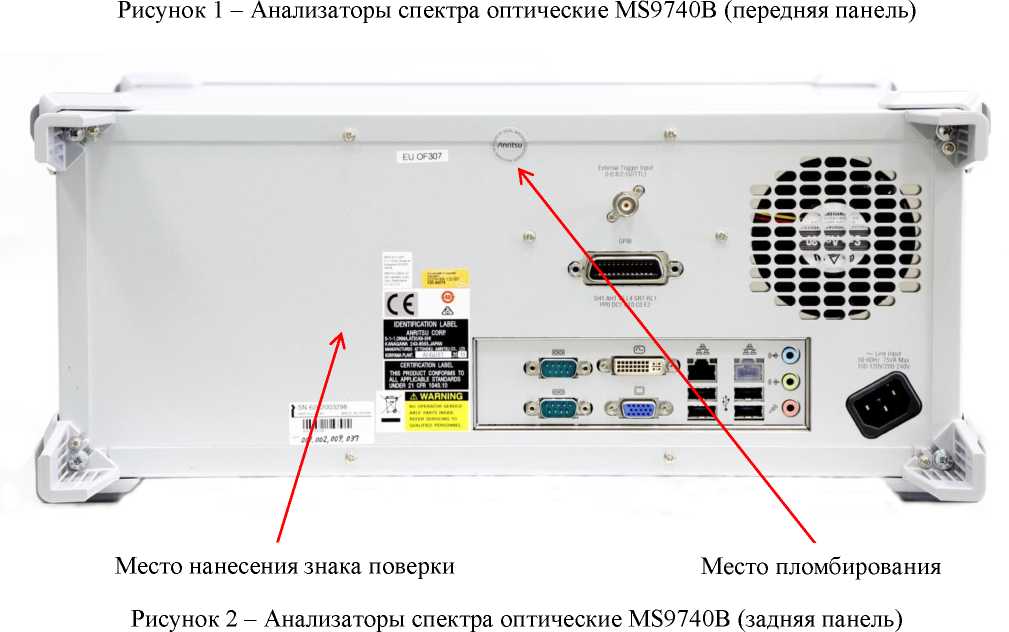

Рисунок № 2
Общие сведения
Дата публикации - 23.12.2021
Срок свидетельства - 20.11.2025
Номер записи - 178818
ID в реестре СИ - 1383935
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, MS9740B-009, MS9740B, -,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
