Номер опции

Наименование опции

при заказе

в эксплуатации

АППАРАТНЫЕ ОПЦИИ

001

101

высокостабильный рубидиевый опорный генератор

002

102

опорный генератор повышенной стабильности

011

111

дополнительный жесткий диск HDD

017

117

универсальный вход/выход

018

118

аналоговый вход/выход I/Q, один канал генерации

021

121

функция измерения коэффициента битовых ошибок BER

032

-

один канал генерации с диапазоном частот от 9 кГц до 2,7 ГГц

034

-

один канал генерации с диапазоном частот от 9 кГц до 4 ГГц

036

-

один канал генерации с диапазоном частот от 9 кГц до 6 ГГц

041

141

расширение верхнего уровня мощности (один канал генерации)

042

142

расширение нижнего уровня мощности (один канал генерации)

043

143

защита от отраженного сигнала (один канал генерации)

045

145

увеличение памяти генератора произвольной формы до 256 М (выборок)

046

146

увеличение памяти генератора произвольной формы до 1024 М (выборок)

048

148

комбинирование сигналов в основной полосе частот для

049

149

аддитивный белый гауссов шум (AWGN)

050

150

вход внешней аналоговой модуляции (один канал генерации)

062

162

2-й канал генерации с диапазоном частот от 9 кГц до 2,7 ГГц

064

164

2-й канал генерации с диапазоном частот от 9 кГц до 4 ГГ ц

066

166

2-й канал генерации с диапазоном частот от 9 кГц до 6 ГГ ц

071

171

расширение верхнего уровня мощности для 2-го канала

072

172

расширение нижнего уровня мощности для 2-го канала

073

173

защита от отраженного сигнала для 2-го канала

075

175

увеличение памяти генератора произвольной формы до 256 М (выборок) для 2-го канала

076

176

увеличение памяти генератора произвольной формы до 1024 М (выборок) для 2-го канала

078

178

комбинирование сигналов в основной полосе частот для 2-го канала

079

179

аддитивный белый гауссов шум (AWGN) для 2-го канала

080

180

вход внешней аналоговой модуляции для 2-го канала

ПРОГРАММНЫЕ ОПЦИИ

MX370101A

HSDPA/HSUPA IQproducer

MX370102A

TDMA IQproducer

MX370103A

CDMA2000 1xEV-DO IQproducer

MX370104A

Multi-carrier IQproducer

MX370105A

Mobile WiMAX IQproducer

MX370106A

DVB-T/H IQproducer

MX370107A

Fading IQproducer

MX370108A

LTE IQproducer

MX370108A-001

LTE-Advanced FDD

MX370109A

XG-PHS IQproducer

MX370110A

LTE TDD IQproducer

MX370110A-001

LTE-Advanced TDD

MX370111A

WLAN IQproducer

MX370111A-002

802.11ac (160 MHz)

MX370112A

TD-SCDMA IQproducer

MX370113A

5G NR TDD sub-6GHz IQproducer

MX370073B

DFS Radar Pattern

MX370075A

DFS (ETSI) Waveform Pattern

MX370084A

ISDB-Tmm Waveform Pattern

Наименование и обозначение

Кол-во

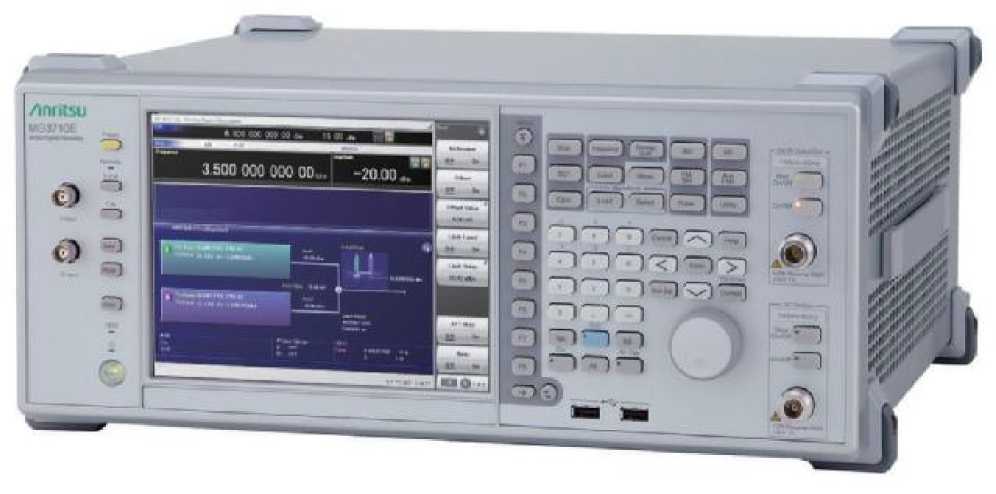

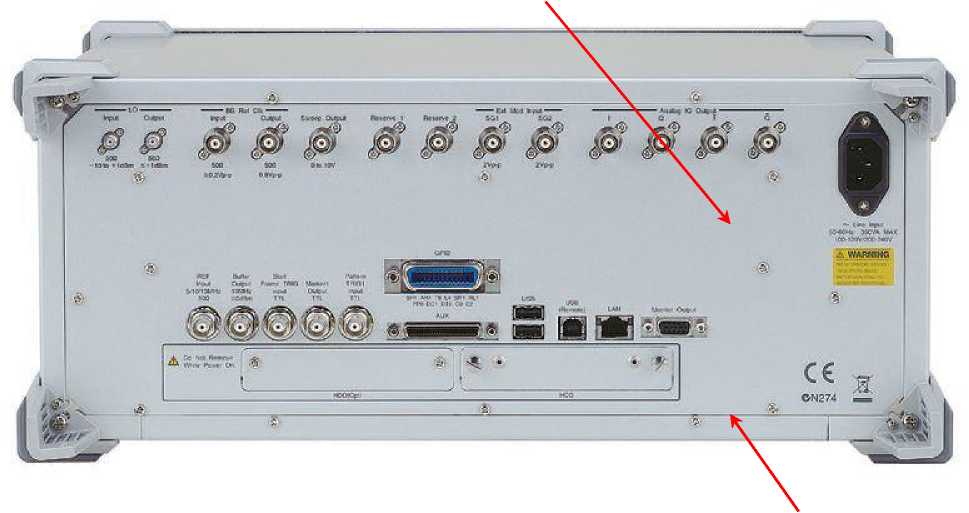

Генератор сигналов MG3710E

1 шт.

Опции

по заказу

Кабель сетевой

1 шт.

Накопитель USB с документацией

1 шт.

Руководство по эксплуатации M-W3580E-18.0R

1 шт.

Методика поверки MG3710E/Mn-2019

1 шт.

Наименование характеристики

Значение

1

2

Количество каналов (по заказу)

опции 032, 034, 036

1

опции 062, 064, 066

2

Диапазон частот

опции 032, 062

от 9 кГц до 2,7 ГГц

опции 034, 064

от 9 кГц до 4,0 ГГц

опции 036, 066

от 9 кГц до 6,0 ГГц

Дискретность установки частоты, Гц

0,01

Диапазон регулировки фазы, °

±180

Дискретность регулировки фазы, °

0,01

Параметры опорного генератора

Частота, МГц

10

Пределы допускаемого относительного дрейфа частоты за 1 год

1 1 -10’⁶

стандартное исполнение

опция 001/101

1 1 -10’⁸

опция 002/102

: |-НГ

Нестабильность частоты в диапазоне температур от 5 до 45 °C, не более

стандартное исполнение

±2,5М0^-6

опция 001/101

±2-10'⁹

опция 002/102

±2-10'⁸

Параметры входа внешней синхронизации

Частота (номинальные значения), МГц

5; 10; 13

Допустимое относительное отклонение от номинальной частоты

±1М0^-6

Входное сопротивление, Ом

50

Уровень мощности, дБм ³⁾

от -15 до +20

Параметры выхода синхронизации

Частота, МГц

10

Уровень мощности (номинальное значение), дБм

0

Параметры выходной мощности гармонического сигнала

Дискретность установки уровня мощности, дБм

0,01

Диапазон установки уровня мощности Р, дБм

стандартное исполнение

-110 < Р < +17

опция 041/071; без опций 042/072, 043/073

1 10 Р 1 30^J)

опция 042/072; без опций 041/071, 042/072

-144<Р<+17

опции 041/071; 042/072, без опции 043/073

-144 < р < +30 ⁴⁾

опции 041/071; 043/073; без опции 042/072

-110 Р +25 ⁵⁾

опции 042/072; 043/073; без опции 041/071

-144<Р<+17

опции 041/071; 042/072; 043/073

-144 Р +25 ⁵⁾

1) Типовое справочное значение относительного дрейфа частоты за 1 месяц: не более ±1 • 10^-10

2) Типовое справочное значение

3) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт

• 4) Для уровня мощности свыше +23 дБм погрешность не нормируется

• 5) Для уровня мощности свыше +20 дБм погрешность не нормируется

1

2

Пределы допускаемой погрешности установки уровня мощности P на частотах F

при температуре (23 ±5) °C, дБм

без опции 043/073

50 МГц F 400 МГц ¹¹

+ 13 дБм < Р < +20 дБм, опция 041/071

±0,6

-110 дБм < Р < +13 дБм

±0,5

-120 дБм < Р < -110 дБм, опция 042/072

±0,5

-127 дБм < Р < -120 дБм, опция 042/072

±0,7

400 МГц < F < 3 ГГц

+ 13 дБм < Р < +23 дБм, опция 041/071

±0,6

-110 дБм < Р < +13 дБм

±0,5

-120 дБм < Р < -110 дБм, опция 042/072

±0,5

-127 дБм < Р < -120 дБм, опция 042/072

±0,7

3 ГГц < F < 4 ГГц

+ 13 дБм < Р < +20 дБм, опция 041/071

±0,7

-110 дБм < Р < +13 дБм

±0,7

-120 дБм < Р < -110 дБм, опция 042/072

±0,7

4 ГГц < F < 5 ГГц

-110 дБм < Р < +13 дБм

±0,8

-120 дБм < Р < -110 дБм, опция 042/072

±1,0

5ГГц<Б<6ГГц

-110 дБм < Р < +11 дБм

±0,8

-120 дБм < Р < -110 дБм, опция 042/072

±1,0

с опцией 043, 073

50 МГц F 400 МГц ¹¹

-2 дБм < Р < +17 дБм, опция 041/071

±0,6

-1 10 дБм < Р < + 10 дБм, без опций 041/071, 042/072

±0,5

-110 дБм < Р <-2 дБм, опция 041/071 без 042/072

±0,5

-120 дБм < Р < +10 дБм, опция 042/072 без 041/071

±0,5

-120 дБм < Р < -2 дБм, опции 041/071, 042/072

±0,5

-127 дБм < Р < -120 дБм, опция 042/072

±0,7

400 МГц < F < 3 ГГц

+10 дБм < Р < +20 дБм, опция 041/071

±0,6

-1 10дБм< Р < + 10 дБм

±0,5

-120 дБм < Р < -110 дБм, опция 042/072

±0,7

-127 дБм < Р < -120 дБм, опция 042/072

±1,0

3 ГГц < F < 4 ГГц

+10 дБм < Р < +17 дБм, опция 041/071

±0,7

-100 дБм < Р < +10 дБм

±0,7

-1 10 дБм < Р < -100 дБм

±0,8

-120 дБм < Р < -110 дБм, опция 042/072

±1,0

1) На частотах менее 50 МГц погрешность не нормируется

1

2

4 ГГц < F < 5 ГГц

-1 10 дБм < Р < ±10 дБм

±0,8

-120 дБм < Р < -110 дБм, опция 042/072

±1,0

5 ГГц < F < 6 ГГц

-110 дБм < P < +8 дБм

±0,8

-120 дБм < Р < -110 дБм, опция 042/072

±1,0

Относительный уровень гармоник, дБ, не более ¹⁾

-30

Относительный уровень негармонических помех на частотах F, дБ, не более

100 кГц<Б< 187,5 МГц

-62

187,5 МГц < F < 750 МГц

-68

750 МГц < F < 1,5 ГГц

-62

1,5 ГГц < F < 3 ГГц

-56

3 ГГц < F < 6 ГГц

-50

Относительный уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГ ц, не более ³⁾

-131

Параметры аналоговой модуляции

Амплитудная модуляция (внутренняя; внешняя с опциями 050, 080)

Частота модуляции

внутренняя модуляция

от 0,1 Гц до 50 МГц

внешняя модуляция

от 0 до 1 МГц

Диапазон коэффициента AM, %

от 0 до 100

Дискретность коэффициента АМ, %

ОД

Частотная модуляция (внутренняя; внешняя с опциями 050, 080)

Частота модуляции

внутренняя модуляция

от 0,1 Гц до 50 МГц

внешняя модуляция

от 0 до 1 МГц

Диапазон девиации частоты, МГц

от 0 до 50

Дискретность девиации частоты, Гц

ОД

Фазовая модуляция (внутренняя; внешняя с опциями 050, 080)

Частота модуляции

внутренняя модуляция

от 0,1 Гц до 40 МГц

внешняя модуляция

от 0 до 1 МГц

Диапазон девиации фазы, °

от 0 до 160

Дискретность девиации фазы, °

0,001

Импульсная модуляция (внутренняя и внешняя)

Частота модуляции, МГц

от 0 до 1

Минимальная длительность импульса, мкс

1

Отношение «включено/выключено», не менее, дБ

на частотах от 50 МГц до 3 ГГц включ.

70

на частотах св. 3 до 6 ГГц

60

1) Функция “Optimize S/N” отключена

2) Уровень мощности от -30 до +5 дБм, отстройка от центральной частоты не менее 10 кГц

3) Типовое справочное значение

1

2

Параметры векторной модуляции

Форматы сигналов

W-CDMA, GSM, EDGE, LTE, 5G NR

Максимальная полоса частот модуляции, МГц

160

Наименование характеристики

Значение

Напряжение сети переменного тока частотой 50 Гц

от 200 до 240

Потребляемая мощность от сети переменного тока, В^А, не более

350

Габаритные размеры (ширина ^х высота ^х глубина), мм

426x177x390

Масса, кг, не более

17

Диапазон рабочей температуры окружающей среды, °C

от 5 до 45
