Номер по Госреестру СИ: 54110-13
54110-13 Анализаторы спектра оптические
(MS9740A)
Назначение средства измерений:
Анализаторы спектра оптические MS9740A (далее по тексту - анализаторы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).
Внешний вид.
Анализаторы спектра оптические
Рисунок № 1

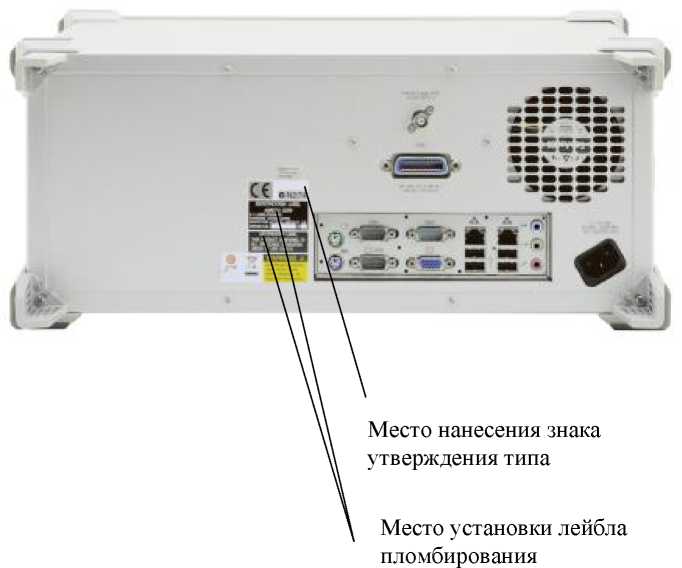

Внешний вид.
Анализаторы спектра оптические
Рисунок № 2
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 15.06.2024
Номер записи -
ID в реестре СИ - 366534
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Анализатор спектра оптический MS9740А, анализатор спектра оптический MS9740A, MS9740В, MS9740A-009, MS9740A, -,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Статистика
Кол-во поверок - 101
Выдано извещений - 3
Кол-во периодических поверок - 70
Кол-во средств измерений - 32
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1201 дн.
Приказы РСТ, где упоминается данный тип СИ
№1221 от 2018.06.15 О продлении срока действия свидетельсв об утверждении типа средств измерений
№3047 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Водородные технологии" (ТК 029)
Наличие аналогов СИ: Анализаторы спектра оптические (MS9740A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Anritsu Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54110-13 15.06.2024 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
55303-13 30.08.2024 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Анализаторы спектра оптические (MS9740A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 19 | 0 | 17 | 1 | 17 | 0 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 1 | 4 | 1 | 4 | 1 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 12 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 38 | 1 | 37 | 1 | 37 | 1 | 36 |
Стоимость поверки Анализаторы спектра оптические (MS9740A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
28100 | 18078 |
|
ФБУ НИЦ ПМ-Ростест Москва |
11200 | 18078 |
|
ФБУ Тюменский ЦСМ Тюменская область |
14934 | 18078 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав анализаторов, служит для выполнения функций определения параметров оптического сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены во встроенной памяти (до 10000 спектрограмм) или в USB флэш-памяти.
Метрологически значимая часть ПО системы представляет программный продукт «MS9740A». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MS9740A |
M MS9740A |
1.04.04 |
- |
- |
Метрологически значимая часть ПО располагается в аппаратной части анализатора. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части анализатора исключен конструктивно. В целях предотвращения вскрытия корпуса анализатора произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей анализатора может производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора методом наклеивания.Сведения о методиках измерений
Сведения о методиках (методах) измерений«Анализаторы спектра оптические MS9740A. Руководство по эксплуатации» глава 3 «Измерение».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра оптическим MS9740A
-
1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
-
2 Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Вне сферы государственного регулирования.
Поверка
Поверка осуществляется по документу Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».Основные средства поверки:
1 Рабочий эталон единицы длины волны оптического излучения для волоконнооптических систем связи и передачи информации «РЭДВ».
Основные метрологические характеристики:
Ширина спектра по уровню 0,5 (для 1550 нм), не более 1 пм;
Средняя мощность оптического излучения, не менее 1 мВт
Характеристики источника излучения на основе суперлюминесцентного диода и газонаполненной кюветы с ацетиленом (входят в состав рабочего эталона):
Средняя мощность оптического излучения, не менее 50 мкВт;
Рабочий спектральный диапазон линий поглощения: 1510 - 1540 нм;
Относительная погрешность определения длин волн, не более 5Ч0-6.
2 Рабочий эталон единицы средней мощности оптического излучения «РЭСМ-В».
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности: (10-9 - 10-2) Вт;
Диапазоны длин волн исследуемого излучения, нм: (600 - 900; 1250 - 1350; 1480 - 1700)
Пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала,%:
-
- на длинах волн калибровки: 2,5;
-
- в рабочем спектральном диапазоне: 5.
Изготовитель
Фирма «Anritsu Corporation», Япония.5-1-1 Онна, Атсуги-ши, Канагава-кен, 243-8555 Япония
Телефон: +81-46-296-6514
Факс: +81-46-225-8358
info@anritsu.com
Заявитель
ООО «Сайрус Системс Технологии», РоссияАдрес: 105120, г Москва, пер Сыромятнический 2-й, 8
Тел. (495)937-59-59, факс (495)937-59-59
E-mail: sale@syrus.ru, www.syrus.ru.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов спектра оптических основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Анализатор представляет собой оптический прибор, выполненный в прямоугольном корпусе настольно-переносного типа.
На передней панели анализатора располагаются экран для отображения результатов измерений, кнопки управления, разъем оптического приемника, а также опционально разъем встроенного источника оптического излучения (для проведения самокалибровки по длине волны).
Анализатор позволяет производить измерение длины волны и анализ оптического спектра излучения в широком спектральном и динамическом диапазоне. Анализатор способен проводить тестирование как одномодового, так и многомодового оптического волокна
Марка изготовителя, наименование прибора
Оптические разъемы
Кнопки управления
Рисунок 1 - Общий вид анализаторов спектра оптических MS9740A
Рисунок 2 - Анализаторы спектра оптические MS9740A (вид сзади)
Таблица 3
|
Наименование |
Количество, шт. |
|
Анализатор спектра оптический MS9740A |
1 |
|
Сетевой шнур |
1 |
|
CD-диск с программным обеспечением |
1 |
|
Руководство по эксплуатации MS9740A (CD-диск) |
1 |
|
Наименование характеристики |
Значение характеристики |
|
Тип используемого волокна |
9/125 мкм одномодовое волокно 50/125 мкм; 62,5/125 мкм многомодовое волокно |
|
Диапазон измерений длины волны, нм |
600 - 1700 |
|
Диапазон показаний длины волны, нм |
600 - 1750 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны в диапазоне длин волн 1520-1620 нм c разрешением от 0,03 до 0,2 нм, нм в диапазоне длин волн 1520-1620 нм c разрешением от 0,5 до 1,0 нм, нм в диапазоне длин волн 600-1700 нм, нм |
± 0,02 ± 0,1 ± 0,3 |
|
Максимальное разрешение по шкале длин волн, нм |
0,03 |
|
Диапазон измерений значений уровня средней мощности оптического излучения, дБм* (при измерении в диапазоне температур от 5 до 30 °С)
|
минус 65 - 10 минус 85 - 10 минус 90 - 10 минус 85 - 10 минус 65 - 10 минус 55 - 10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения (в диапазоне температур окружающей среды от 18 до 28 оС, на длинах волн 1310 и 1550 нм, при уровне входной мощности -10дБм), дБ |
± 0,4 |
|
Разрешение при измерении мощности, дБ |
0,01 - 1 |
|
Электропитание осуществляется от сети переменного тока через блок питания: напряжением, В .......напряжением, В частотой, Гц |
220 ± 20 110 ± 10 55 ± 5 |
|
Габаритные размеры (Ш*Г*В), мм, не более |
426X350X177 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации и хранения: Температура эксплуатации, °С Относительная влажность воздуха (без конденсата), %, не более |
5 - 45 90 |
|
- (дБм) обозначает (дБ) относительно 1 мВт | |
