Номер по Госреестру СИ: 48199-11
48199-11 Анализаторы сигналов
(MS2830A-044, MS2830A-045)
Назначение средства измерений:
Анализаторы сигналов MS2830A-044, MS2830A-045 предназначены для измерения параметров спектра модулированных радиотехнических сигналов.
Внешний вид.
Анализаторы сигналов
Рисунок № 1
Внешний вид.
Анализаторы сигналов
Рисунок № 2
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, работает в операционной среде Windows, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции обработки измерительной информации. В комплект поставки входит также лицензионное программное обеспечение “Master Software Tools” на компакт-диске, которое может быть установлено на внешнем компьютере для рас-
Лист № 3 всего листов 8 ширения возможностей отображения, обработки и хранения измерительной информации. Программные опции для отображения измерительной информации в виде параметров сигналов по телекоммуникационным стандартам поставляются дополнительно по заказу на отдельном компакт-диске.
класс (уровень) защиты |
класс риска C по WELMEC 7.2 для категории P уровень С по МИ 3286-2010 | |
идентификационное наименование |
идентификационный номер версии |
алгоритм проверки идентификационного номера версии |
Package Version |
4.0X.Y, где X > 7; Y > 0 |
автоматическое вычисление контрольных сумм и хеширование с представлением результата в виде идентификационного номера версии |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится заднюю панель корпуса анализаторов сигналов MS2830A-044, MS2830A-045 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «M-W3334AE-9.0R. Анализаторы сигналов MS2830A-044, MS2830A-045. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам сигналов MS2830A-044, MS2830A-045
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление мероприятий государственного контроля и надзора (в сфере электросвязи); выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям
Поверка
Поверкаосуществляется по документу «МП РТ 1610-2011. Анализаторы сигналов MS2830A-044, MS2830A-045. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12.10.2011 г.
Средства поверки:
Средство поверки и требования к его метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
стандарт частоты относительная погрешность частоты 10 МГц не более ± Г10’10; уровень сигнала от - 10 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 годовой дрейф частоты 10 МГц не более ± 1 • 10-10; уровень сигнала + 7 дБм |
генератор сигналов диапазон частот от 30 МГц до 40 ГГц; диапазон установки уровня от - 80 до 0 дБм; уровень фазовых шумов на частоте 500 МГц при отстройке на 100 кГц не более - 125 дБн/Гц, при отстройке на 1 МГц не более - 143 дБн/Гц |
генератор сигналов измерительный Anritsu MG3694C с опциями 2, 3, 4 диапазон частот от 8 МГц до 40 ГГц; диапазон установки уровня от - 115 до + 6 дБм; уровень фазовых шумов на частоте 500 МГц при отстройке на 100 кГц не более - 128 дБн/Гц, при отстройке на 1 МГц не более - 144 дБн/Гц |
калибратор переменного напряжения относительная погрешность установки амплитуды синусоидального напряжения 20 и 200 мВ (п-п) частотой до 10 МГц на нагрузку 50 Ом не более ± 1,5 % |
калибратор осциллографов Fluke 9500B относительная погрешность установки амплитуды синусоидального напряжения 20 и 200 мВ (п-п) частотой до 10 МГц на нагрузку 50 Ом не более ± 1,5 % |
ваттметр СВЧ относительная погрешность измерения мощности от - 30 до - 10 дБм в диапазоне частот от 10 МГц до 3,5 ГГц не более ± 0,13 дБ, в диапазоне частот от 3,5 до 13,8 ГГц не более ± 0,5 дБ, в диапазоне частот от 18 до 40 ГГц не более ± 0,8 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 30 до - 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ±0,13 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения мощности от - 30 до - 10 дБм в диапазоне частот от 0 до 40 ГГц не более ± 0,46 дБ |
Изготовитель
Фирма “Anritsu Corporation” (Япония);
5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan; тел./факс +81-46-296-6682,
e-mail: sales.esdc@anritsu.com
Заявитель
ЗАО «АКТИ-Мастер»;
125047, Москва, ул. Александра Невского, 19/25, стр. 1; тел./факс (499)154-74-86
Принцип действия анализаторов сигналов MS2830A-044, MS2830A-045 основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего опорного генератора или от внешнего источника сигнала. Для точной настройки на частоту сигнала используются цифровые узкополосные фильтры с полосой пропускания до 1 Гц. Результаты измерений и режимы работы отображаются на цветном жидкокристаллическом дисплее. По выбору могут быть установлены два основных режима: анализатор спектра и анализатор модулированных сигналов. Внешнее управление реализуется через интерфейсы GPIB, USB, Ethernet.
Анализаторы сигналов MS2830A-044, MS2830A-045 выпускаются в базовой конфигурации и с набором нижеперечисленных функциональных и программных опций, которые могут быть установлены на заводе при заказе (обозначения с первой цифрой 0) или дополнительно установлены на заводе в процессе эксплуатации (обозначения с первой цифрой 1).
Функциональные опции:
001 (101) - опорный генератор повышенной стабильности (рубидиевый генератор);
005 (105) - демодулятор с диапазоном частот от 1 кГц до 31.25 МГц
(только для модели MS2830A-044);
006 (106) - демодулятор с диапазоном частот от 1 кГц до 10 МГц;
007 - демодулятор с диапазоном частот от 1 кГц до 31.25 МГц без преселектора
(только для модели MS2830A-045);
010 (110) - измеритель фазовых шумов;
011 (111) - дополнительный второй жесткий диск;
016 (116) - анализ сигнала по стандартам ЭМС (CISPR);
067 (167) - канал с обходом преселектора;
068 (168) - предусилитель с диапазоном частот от 100 кГц до
26,5 ГГц для модели MS2830A-044; 43 ГГц для модели MS2830A-045;
313 - съемный дополнительный жесткий диск.
Программные опции анализа сигналов по телекоммуникационным стандартам:
MX269011A - W-CDMA/HSPA Downlink Measurement Software;
MX269012A - W-CDMA/HSPA Uplink Measurement Software;
MX269013A - GSM/EDGE Measurement Software; MX269013A-001 - EDGE Evolution Measurement Software;
MX269015A - TD-SCDDMA Measurement Software;
MX269017A - Vector Modulation Analysis Measurement Software;
MX269020A - LTE Downlink Measurement Software;
MX269021A - LTE Uplink Measurement Software;
MX269022A - LTE TDD Downlink Measurement Software;
MX269024A - CDMA2000 Forward Link Measurement Software;
MX269026A - EV-DO Forward Link Measurement Software;
MX269028A - WLAN (802.11) Measurement Software;
MX269030A - W-CDMA BS Measurement Software;
MX283027A - Wireless Network Device Measurement Software;
MX283027A-01 - WLAN Test Software (при наличии опции MX283027A);
MX283027A-02 - Bluetooth Test Software (при наличии опции MX283027A).
Конструктивно анализаторы сигналов MS2830A-044, MS2830A-045 выполнены в виде настольного моноблока.
Общий вид анализаторов сигналов MS2830A-044, MS2830A-045 показан на фотографии 1, вид задней панели с обозначением места пломбирования от несанкционированного доступа (путем нанесения специальной краски под винт) показан на фотографии 2. Знак поверки в виде наклейки размещается в середине боковой панели.

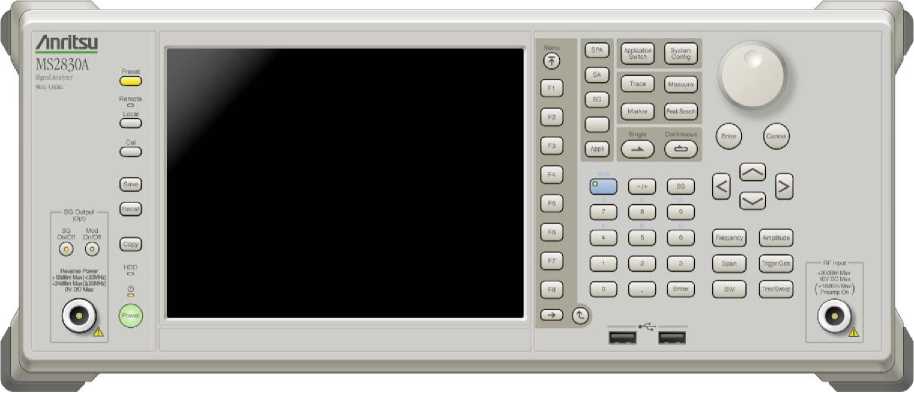

Фотография 1. Лицевая панель
место пломбирования

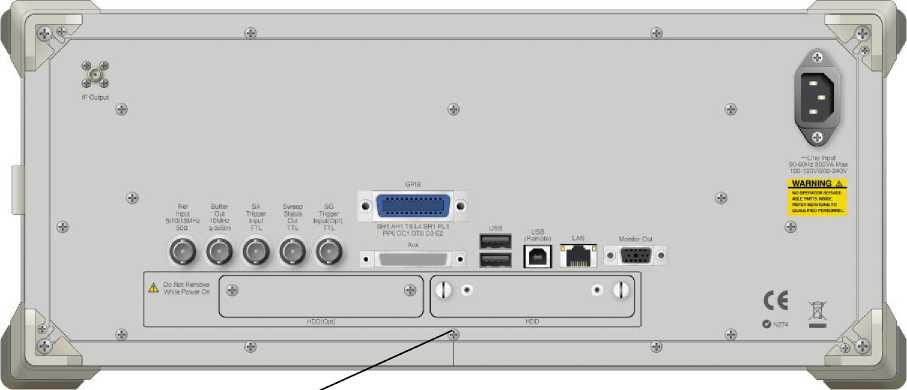

Фотография 2. Задняя панель
По техническим требованиям анализаторы сигналов MS2830A-044, MS2830A-045 соответствуют группе 3 ГОСТ 22261-94.
наименование и обозначение |
кол-во |
анализатор сигналов MS2830A-044/045 |
1 шт. по заказу |
кабель сетевой J0017F |
1 шт. |
карта памяти USB P0031A |
1 шт. |
мышь компьютерная USB 2.0 (2 Гбайт) Z0541A |
1 шт. |
компакт-диск с документацией и программным обеспечением |
1 шт. |
опции |
по заказу |
дополнительные принадлежности |
по заказу |
руководство по эксплуатации на русском языке M-W3334AE-9.0R |
1 шт. |
методика поверки |
1 шт. |
АНАЛИЗАТОР СПЕКТРА | |
диапазон частот | |
MS2830A-044 MS2830A-045 разрешение по частоте |
от 9 кГц до 26,5 ГГц от 9 кГц до 43 ГГц1 .......1 Гц.......................................................................................................................................... |
максимальное количество точек отсчетов на траектории |
10001 |
параметры опорного генератора | |
номинальное значение частоты |
10 МГц |
пределы допускаемого относительного дрейфа частоты при температуре (23 ± 2) оС, не более стандартное исполнение опция 001 (101) |
± Г10’7 за 1 год ± 1 • 1О'10 за 1 месяц |
дополнительная относительная погрешность частоты в диапазоне температур от 5 до 45 оС, не более стандартное исполнение опция 001 (101) |
± 2А0’8 ± Г10’9 |
параметры входа внешней синхронизации частота уровень мощности |
5; 10; 13 МГц от - 15 до + 20 дБм 2 |
параметры выходного сигнала синхронизации частота уровень мощности, не менее |
10 МГц 0 дБм (на нагрузку 50 Ом) |
уровень фазовых шумов на частоте 500 МГц, не более при отстройке 100 кГц при отстройке 1 МГц |
|
1. метрологические характеристики нормируются на частотах до 40 ГГц
2. здесь и далее дБм обозначает дБ относительно 1 мВт
3. здесь и далее дБн обозначает дБ относительно уровня на частоте основной гармоники (несущей частоте)
усредненный уровень собственных шумов, не более (температура 23 ± 5 °С, полоса пропускания 1 Гц, ослабление входного аттенюатора 0 дБ, без опции 067) | |
без предварительного усилителя на частоте 100 кГц |
- 134 дБм |
на частоте 1 МГц |
- 144 дБм |
в диапазоне частот от 30 МГц до 1 ГГц |
- 153 дБм |
в диапазоне частот от 1 до 2,4 ГГц |
- 150 дБм |
в диапазоне частот от 2,4 до 3,5 ГГц |
- 147 дБм |
в диапазоне частот от 3,5 до 6 ГГц |
- 144 дБм |
в диапазоне частот от 6 до 13,5 ГГц |
- 151 дБм |
в диапазоне частот от 13,5 до 18,3 ГГц |
- 149 дБм |
в диапазоне частот от 18,3 до 34 ГГц |
- 146 дБм |
в диапазоне частот от 34 до 40 ГГц |
- 144 дБм |
в диапазоне частот от 40 до 43 ГГц 4 |
- 140 дБм |
с выключенным предварительным усилителем | |
на частоте 100 кГц |
- 134 дБм |
на частоте 1 МГц |
- 144 дБм |
в диапазоне частот от 30 МГц до 1 ГГц |
- 153 дБм |
в диапазоне частот от 1 до 2 ГГц |
- 150 дБм |
в диапазоне частот от 2 до 3,5 ГГц |
- 147 дБм |
в диапазоне частот от 3,5 до 6 ГГц |
- 144 дБм |
в диапазоне частот от 6 до 13,5 ГГц |
- 147 дБм |
в диапазоне частот от 13,5 до 18,3 ГГц |
- 145 дБм |
в диапазоне частот от 18,3 до 34 ГГц |
- 141 дБм |
в диапазоне частот от 34 до 40 ГГц |
- 135 дБм |
в диапазоне частот от 40 до 43 ГГц 4 |
- 132 дБм |
с включенным предварительным усилителем | |
на частоте 100 кГц 4 |
- 147 дБм |
на частоте 1 МГц |
- 156 дБм |
в диапазоне частот от 30 МГц до 1 ГГц |
- 163 дБм |
в диапазоне частот от 1 до 2 ГГц |
- 161 дБм |
в диапазоне частот от 2 до 3,5 ГГц |
- 159 дБм |
в диапазоне частот от 3,5 до 6 ГГц |
- 155 дБм |
в диапазоне частот от 6 до 13,5 ГГц |
- 160 дБм |
в диапазоне частот от 13,5 до 18,3 ГГц |
- 158 дБм |
в диапазоне частот от 18,3 до 34 ГГц |
- 156 дБм |
в диапазоне частот от 34 до 40 ГГц |
- 150 дБм |
в диапазоне частот от 40 до 43 ГГц 4 |
- 147 дБм |
максимальный уровень мощности на входе | |
без предварительного усилителя (при ослаблении входного аттенюатора >10 дБ) |
+ 30 дБм |
с предварительным усилителем (при ослаблении входного аттенюатора 0 дБ) |
+ 10 дБм |
полоса обзора | |
MS2830A-044 |
0; от 300 Гц до 26.5 ГГц |
MS2830A-045 |
0; от 300 Гц до 43 ГГц |
4. типовое справочное значение
разрешение установки полосы обзора |
2 Гц |
относительная погрешность установки полосы обзора, не более |
± 0,2 % |
полоса пропускания | |
по уровню - 3 дБ дополнительно с опцией 005 |
от 1 Гц до 3 МГц5; 50 кГц; 5; 10 МГц 20; 31,25 МГц |
опция 016 по уровню - 6 дБ импульсная характеристика |
200 Гц; 9 кГц, 120 кГц 1 МГц |
полоса видеофильтра (в последовательности 1-3-10) |
от 1 Гц до 10 МГц; 5 кГц |
диапазон ослабления входного аттенюатора | |
MS2830A-044 |
от 0 до 60 дБ с шагом 2 дБ |
MS2830A-045 |
0; 10 дБ; от 10 до 40 дБ с шагом 2 дБ; 50; 60 дБ ± 0,2 дБ ± 0,75 дБ ± 0,80 дБ ± 1,0 дБ |
пределы основной относительной погрешности ослабления входного аттенюатора относительно 10 дБ (без предварительного усилителя, температура 23 ± 5 °С) в диапазоне частот от 300 кГц до 4 ГГц в диапазоне частот от 4 до 13,8 ГГц в диапазоне частот от 13,8 до 26,5 ГГц в диапазоне частот от 26,5 до 40 ГГц | |
диапазон установки опорного уровня | |
логарифмическая шкала линейная шкала |
от - 120 до + 50 дБм от 22,4 мкВ до 70,7 В 0,01 дБ |
разрешение установки опорного уровня | |
нелинейность опорного уровня 6, не более | |
без предварительного усилителя при значениях уровня на смесителе 7 < - 20 дБм при значениях уровня на смесителе 7 < - 10 дБм |
± 0.07 дБ ±0.10 дБ |
с предварительным усилителем при значениях уровня на предусилителе 7 < - 40 дБм при значениях уровня на предусилителе 7 < - 30 дБм |
± 0,07 дБ ± 0,10 дБ |
пределы основной относительной погрешности измерения уровня мощности 8 при температуре 23 ± 5 °С без предварительного усилителя при уровне - 10 дБм на частотах от 9 до 300 кГц на частотах от 300 кГц до 3,5 ГГц в диапазоне частот от 3,5 до 13,8 ГГц в диапазоне частот от 13,8 до 40 ГГц |
± 1,0 дБ ± 0,35 дБ ± 1,5 дБ ± 2,5 дБ |
с предварительным усилителем при уровне - 30 дБм на частотах от 300 кГц до 3,5 ГГц в диапазоне частот от 3,5 МГц до 13,8 ГГц в диапазоне частот от 13,8 до 26,5 ГГц в диапазоне частот от 26,5 до 40 ГГц |
± 0,65 дБ ± 1,8 дБ ± 2,5 дБ ± 3,5 дБ |
5. в последовательности 1-3-10
-
6. частота < 30 МГц, уровень на входе < - 10 дБм, без учета влияния собственных шумов
-
7. уровень на смесителе (предварительном усилителе) равен разности уровня входного
сигнала и ослабления входного аттенюатора
8. ослабление входного аттенюатора 10 дБ; после выполнения процедуры автоподстройки (CAL)
суммарная относительная погрешность измерения уровня мощности 9,10 при температуре 23 ± 5 °C | |
без предварительного усилителя в диапазоне частот от 300 кГц до 3,5 ГГц в диапазоне частот от 3,5 до 13,8 ГГц в диапазоне частот от 13,8 до 40 ГГц |
± 0,5 дБ ± 1,8 дБ ± 3,0 дБ |
с предварительным усилителем в диапазоне частот от 300 кГц до 3,5 ГГц в диапазоне частот от 3,5 до 13,8 ГГц в диапазоне частот от 13,8 до 26,5 ГГц в диапазоне частот от 26,5 до 40 ГГц |
± 1,0 дБ ± 2,0 дБ ± 3,0 дБ ± 4,0 дБ |
уровень собственных негармонических помех, типовые значения в диапазоне частот от 1 МГц до 1 ГГц в диапазоне частот от 1 до 26,5 ГГц в диапазоне частот от 26,5 до 40 ГГц |
|
уровень гармонических искажений второго порядка, типовые значения, не более | |
без предварительного усилителя | |
в диапазоне частот от 10 до 300 МГц |
- 60 дБн |
в диапазоне частот от 300 МГц до 2 ГГц |
- 65 дБн |
в диапазоне частот от 2 до 3 ГГц |
- 70 дБн |
в диапазоне частот от 3 до 21,5 ГГц |
- 90 дБн |
с предварительным усилителем | |
в диапазоне частот от 10 до 300 МГц |
- 50 дБн |
в диапазоне частот от 300 МГц до 2 ГГц |
- 55 дБн |
в диапазоне частот от 2 до 13,25 ГГц |
- 45 дБн |
в диапазоне частот от 13,25 до 21,5 ГГц |
- 40 дБн |
относительная погрешность измерения частоты F в режиме |
60Т + 0,1-N/Tm, |
частотомера 11, не более |
50 - относительная погрешность частоты опорного генератора, N - номер гармоники генерато- 12 ра на смесителе , Tm - время счета |
АНАЛИЗАТОР МОДУЛИРОВАННЫХ СИГНАЛО] |
В (опции 005, 006) |
полоса частот анализа модулированных сигналов | |
опция 005 (только для MS2830A-044) |
от 1 кГц до 25 МГц; 31,25 МГц |
опция 006 |
от 1 кГц до 10 МГц |
полоса пропускания |
от 1 Гц до 1 МГц |
динамический диапазон |
от - 17 до + 30 дБм |
-
9. определяется формулой 502 + 6N2 + 6A2, где 60 - основная относительная погрешность измерения уровня мощности, 6N - нелинейность опорного уровня, 6A- относительная погрешность входного аттенюатора
-
10. после выполнения процедуры CAL; полоса пропускания от 0 Гц до 1 МГц; без учета влияния собственных шумов
-
11. полоса пропускания 1 кГц, полоса обзора < 1 МГц, отношение сигнала к шуму > 50 дБ, время счета > 0,1 с
12. N = 1 на частотах от 9 кГц до 4 ГГц и от 4,3 до 10,575 ГГц; N = 1/2 на частотах от 3,5 до 4,4 ГГц; N = 2 на частотах от 10, 475 до 18,4 ГГц, N = 4 на частотах от 18,3 до 41,9 ГГц
неравномерность амплитудно-частотной характеристики в полосе анализа на частотах от 30 МГц до 4 ГГц, не более |
± 0,31 дБ |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
тип высокочастотного соединителя | |
MS2830A-044 |
N(f) |
MS2830A-045 |
K(f) |
КСВН входа, типовые значения, не более | |
MS2830A-044 | |
в диапазоне частот от 40 МГц до 3 ГГц |
1,2 |
в диапазоне частот от 3 до 6 ГГц |
1,5 |
в диапазоне частот от 6 до 13,5 ГГц |
1,6 |
в диапазоне частот от 13,5 до 26,5 ГГц |
1,9 |
MS2830A-045 | |
в диапазоне частот от 40 МГц до 3 ГГц |
1,2 |
в диапазоне частот от 3 до 13,5 ГГц |
1,3 |
в диапазоне частот от 13,5 до 26,5 ГГц |
1,4 |
в диапазоне частот от 26,5 до 40 ГГц |
1,6 |
параметры питания от сети переменного тока частота сети напряжение сети |
50 ± 0,5 Гц 220 ± 20 В |
потребляемая мощность, не более | |
без опций |
190 ВА |
со всеми установленными опциями |
350 ВА |
габаритные размеры, не более | |
ширина |
426 мм |
высота |
177 мм |
глубина |
390 мм |
масса, не более |
15 кг |
диапазон рабочих температур |
от + 5 до + 45 °C |
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
электромагнитная совместимость |
но ГОСТ Р 51522-99 |
безопасность |
но ГОСТ Р 52319-2005 |
