Наименование

Количество, шт.

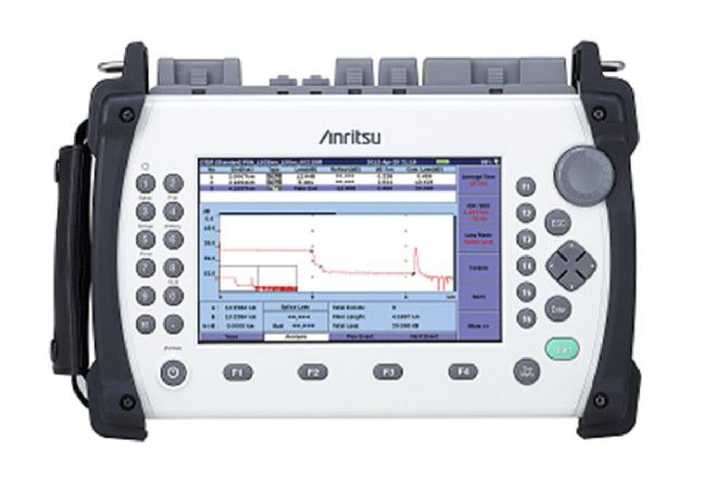

Рефлектометр оптический МТ9083А2, МТ9083В2, МТ9083С2

1

Аккумуляторная батарея

1

Сетевой адаптер

1

Шнур питания

1

Руководство по эксплуатации

1

Модель

МТ9083А2-055

МТ9083А2-057

МТ9083А2-073

МТ9083А2 -063

Тип волокна

Одномодовое (SMF) 10/125 мкм

Многомодовое

(ММF) 62.5/125 мкм

Рабочие длины волн, нм

1310±25/1550±25/

1650±5

1310±25/1550±25/

1625±25

1310±25/

1550±25

1310±25/

1550±25

850±30/

1300±30

Динамический диапазон измерений ослабления*, дБ, не менее

(при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов)

• 36.5

35

• 32.5

35

• 33.5

• 30.5

37

35,5

37

35,5

27 (при длительности импульсов 500 нс)

26 (при длительности импульсов 4 мкс)

Мертвая зона при измерении ослабления, м, не более

5 /5,5 /6,5

6 /6,5 /7,5

5 /5,5

5 /5,5

4 /5

Мертвая зона при измерении положения неоднородности, м, не более

1

Длительность зондирующих импульсов

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс

3 нс, 10 нс,

20 нс, 50 нс,

100 нс, 200 нс,

500 нс, 1 мкс,

2 мкс, 4 мкс**

Диапазоны измеряемых длин, км

0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100; 0 - 200; 0 - 300

0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100

Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ

±0,05 х A;

где A - измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, AL

AL = ±(1 + 3х10’⁵ • L+5) м;

где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м.

Модель

МТ9083В2-055

МТ9083В2-057

МТ9083В2-053

МТ9083В2 -063

Тип волокна

Одномодовое (SMF) 10/125 мкм

Многомодовое (MMF)

62.5/125 мкм

Рабочие длины волн, нм

1310±25/1550±25/

1650±5

1310±25/1550±25/

1625±25

1310±25/

1550±25

1310±25/

1550±25

850±30/

1300±30

Динамический диапазон измерений ослабления*, дБ, не менее

(при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов)

40

39

33

38

37

36

40

39

40

39

27 (при длительности импульсов 500 нс)

26 (при длительности импульсов 4 мкс)

Мертвая зона при измерении ослабления, м, не более

5 /5,5 /6,5

6 /6,5 /7,5

5 /5,5

5 /5,5

4 /5

Мертвая зона при измерении положения неоднородности, м, не более

1

Длительность зондирующих импульсов

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс

3 нс, 10 нс, 20 нс, 50

нс, 100 нс, 200 нс, 500

нс, 1 мкс, 2 мкс, 4 мкс**

Диапазоны измеряемых длин, км

0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100; 0 - 200; 0 - 300

0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 -50; 0 - 100

Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ

±0,05 х A;

где A - измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при измерении длины, AL

AL = ±(1 + 3х10’⁵ -L+5) м;

где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м.

Модель

МТ9083В2-056

МТ9083В2-058

МТ9083С2-053

МТ9083С2-057

Тип волокна

Одномодовое (SMF) 10/125 мкм

Рабочие длины волн, нм

1310±25/1490±25/

1310±25/1490±25/

1310±25/1550±25

1310±25/1550±25/

1550±25

1550±25/1625±25

1625±25

Динамический диапазон измерений ослабления*, дБ,

40

40

44

44

не менее

39

39

39

44

44

(при усреднении 3 мин, длительности импульса

39

42

20 мкс, по уровню 98 % от максимума шумов)

38

Мертвая зона при измерении ослабления, м, не более

6 /6,5 /6,5

7 /7,5/7,5 /8,5

3,8 /4,3

3,8 /4,3 /4,8

Мертвая зона при измерении положения неоднородности, м, не более

1

Длительность зондирующих импульсов

3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс

Диапазоны измеряемых длин, км

0 - 0,5; 0 - 1;

0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100; 0 - 200; 0 -300

Пределы допускаемой абсолютной погрешности при

±0,05 х A;

измерении ослабления, дБ

где A - измеряемое затухание, дБ

Пределы допускаемой абсолютной погрешности при

AL = ±(1 + 3x10^-sL+5) м;

измерении длины, AL

где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне

длин, м.

Наименование характеристики

Значение характеристики

Длины волн

Те же, что у рефлектометра, из набора: 850±30, 1300±30, 1310±25, 1490±25, 1550±25, 1625±25, 1650±5 нм

Уровень выходной мощности излучения источника в непрерывном режиме, дБм*:

• • для длины волны 850 нм

• •  для длин волн 1300, 1310, 1490, 1550, 1625, 1650 нм

минус 6 ± 2 минус 5 ± 1,5

Нестабильность уровня мощности излучения источника за 1 мин, дБ, не более

± 0,1

Наименование характеристики

Значение характеристики

Диапазон измерений уровня средней мощности оптического излучения, дБм

минус 50 - минус 5

Диапазон длин волн исследуемого излучения, нм

1310±25,1490±25, 1550±25, 1625±25, 1650±5

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310, 1550, 1625 нм, дБ

±0,5

Модель

МТ9083А2/В2/С2-007

МТ9083А2/В2/С2-004

МТ9083А2/В2/С2-005

Диапазон измерений уровня средней мощности оптического излучения, дБм:

• • на длине волны 850 нм

• • на длинах волн 1310, 1550 нм

минус 60 - 3

минус 67 - 6

минус 50 - 23

минус 43 - 23

Диапазон длин волн исследуемого излучения, нм

750 - 1700

1200 - 1700

Устанавливаемые значения длин волн, нм

850, 1300, 1310, 1383, 1490, 1550, 1625, 1650

1310, 1383, 1490, 1550, 1625, 1650

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ:

• • 850 нм

• • 1310, 1550 нм

0,9

0,4

0,4

Наименование характеристики

Значение характеристики

Напряжение питания, В:

-от встроенной аккумуляторной батареи;

-от сети переменного тока через сетевой адаптер напряжением и частотой (50 ± 5) Гц

12

100 - 240

Габаритные размеры (Д х Ш х В), мм, не более:

с защитными резиновыми накладками.....................................

без защитных резиновых накладок...........................................

284 X 200 X 77

270 X 165 X 61

Масса (включая аккумуляторную батарею), кг, не более

1,9

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха при температуре 20°С, %, не более

минус 10 - 50

до 80 (без конденсации)
